So messen Sie richtig: Flansch, Rohr und Formstück

Was liegt vor Ihnen?

Ob Sie es Rohrdurchmesser messen, Flansch ausmessen, Flanschgröße bestimmen, Wandstärke messen oder Lochkreis ermitteln nennen – jedes Bauteil hat seine eigenen Messstellen. Springen Sie zu Ihrem Bauteil:

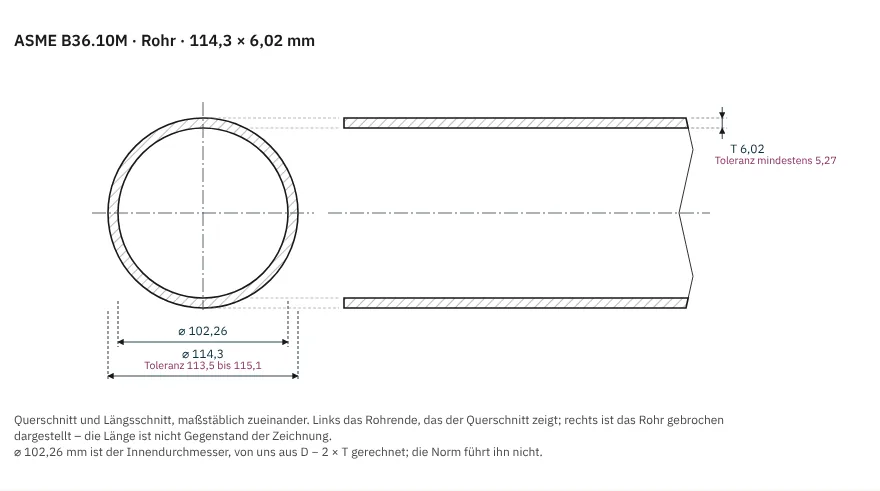

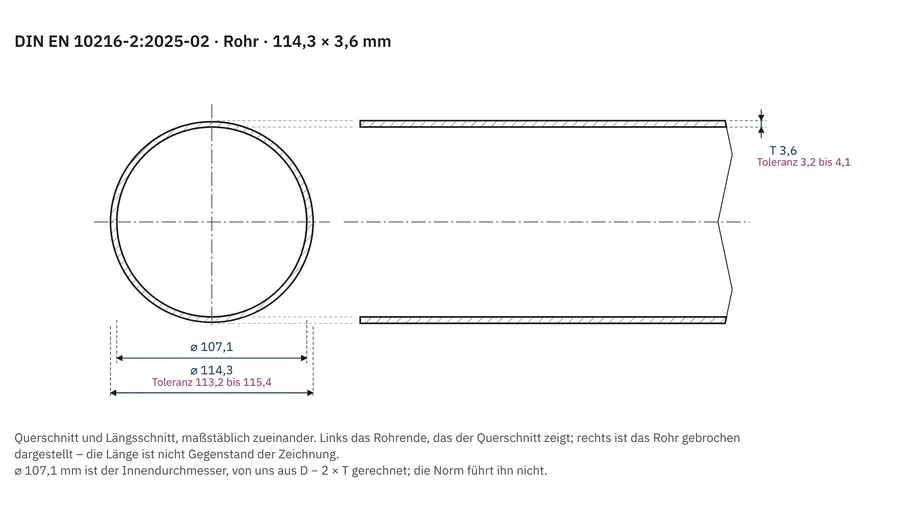

Rohr messen: Außendurchmesser und Wanddicke

Kernregel: Der Außendurchmesser D wird über die Kante gemessen, die Wanddicke T am Rohrende als volle Wand – von der Außenfläche bis zur Innenfläche, an der Stirnebene. Die Norm (EN 10216-2, Abschnitt 11.9) prüft die Wanddicke an beiden Rohrenden; dort gelten die Grenzabmaße der Tabelle.

So geht es: Setzen Sie den Messschieber mit beiden Backen gerade über das Rohr, drehen Sie das Rohr und messen Sie in zwei Richtungen – der Mittelwert ist D, der Unterschied zeigt die Rundheit. Für die Wanddicke greifen Sie am offenen Ende mit den Backen oder dem Tiefenmaß von außen nach innen. Haben Sie nur den Innendurchmesser, gilt T = (D − Innendurchmesser) ÷ 2; umgekehrt ist der Innendurchmesser D − 2T. Bei großen Rohren legen Sie ein Umfangsmaßband an: Es zeigt den Durchmesser direkt oder liefert den Umfang U, dann ist D = U ÷ π (Beispiel: Umfang 359 mm ÷ 3,1416 = 114,3 mm, also das Rohr DN 100).

Typischer Messfehler: Die Nennweite als Maß nehmen. „DN 100“ ist kein Durchmesser und „1 Zoll“ auch nicht – ein Gewinderohr 1 Zoll misst außen 33,7 mm, ein Rohr 3/4 Zoll 26,9 mm. Der Außendurchmesser ist das Maß, das der Handel führt und die Norm toleriert; die Wanddicke kommt dazu, und erst beide zusammen nennen die Größe (DN ist kein Durchmesser, Außendurchmesser messen, nicht Nennweite raten). Zweiter Fehler: die Wand mit dem Messschieber über eine Fase oder einen Grat messen – dann wird sie zu dünn oder zu dick.

Alle Messbilder und Toleranzen für Ihre Größe: Nahtlose Rohre EN 10216-2 · Geschweißte Rohre EN 10217-1 · alle Rohrnormen – die Maßzeichnung Ihrer Größe öffnet mit eingeschalteter Toleranzanzeige.

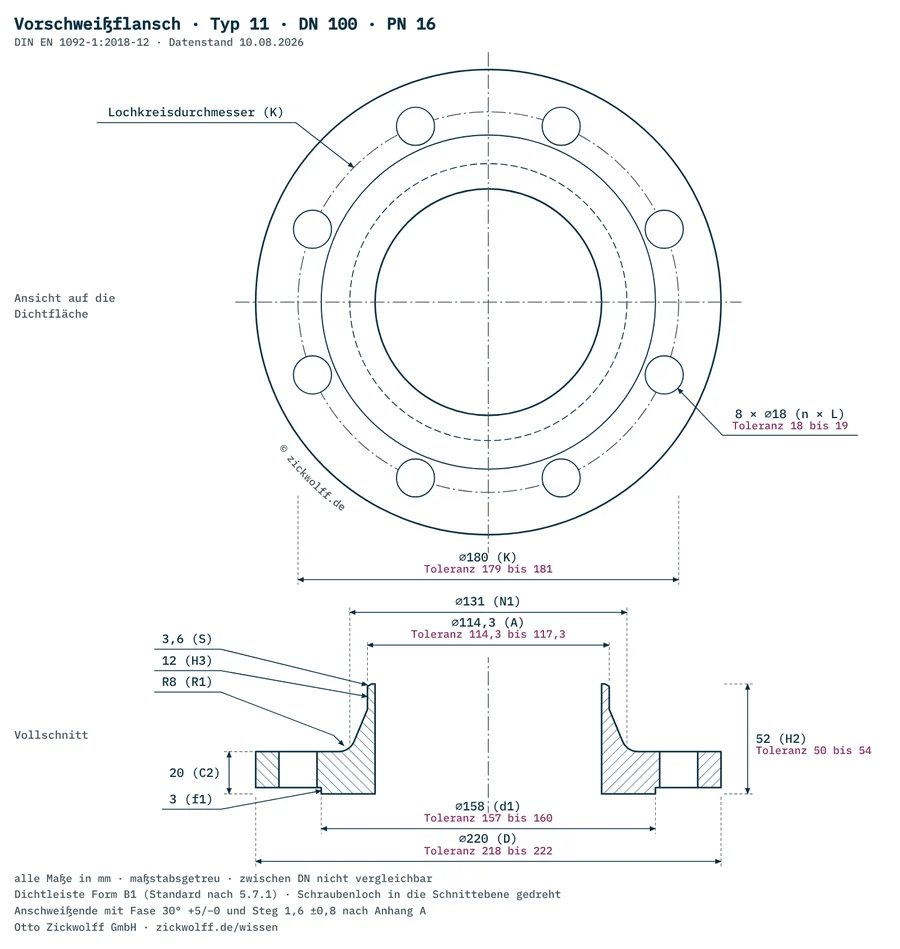

Flansch messen: Lochkreis, Außendurchmesser, Löcher und Blattdicke

Kernregel: Vier Werte bestimmen einen Flansch – Lochkreis K, Außendurchmesser D, Lochzahl n mit Lochdurchmesser L und die Blattdicke. Der Lochkreis ist der Kreis durch die Lochmitten. Bei gerader Lochzahl messen Sie ihn von der Außenkante eines Lochs zur Innenkante des gegenüberliegenden Lochs: Das halbe Loch hier hebt das halbe Loch dort auf, und Sie haben genau das Mittenmaß.

Ohne gegenüberliegendes Loch: Bei ungerader Lochzahl oder wenn der Flansch verbaut ist, messen Sie den Abstand a zweier Nachbarlöcher (wieder Außenkante zu Innenkante) und rechnen K = a ÷ sin(180° ÷ n). Beispiel DN 100 PN 16: acht Löcher, Lochabstand 68,9 mm – 180° ÷ 8 = 22,5°, sin 22,5° = 0,3827, also K = 68,9 ÷ 0,3827 = 180 mm. Dazu D 220 mm, Löcher 18 mm für Schrauben M16 – das Loch ist immer größer als die Schraube.

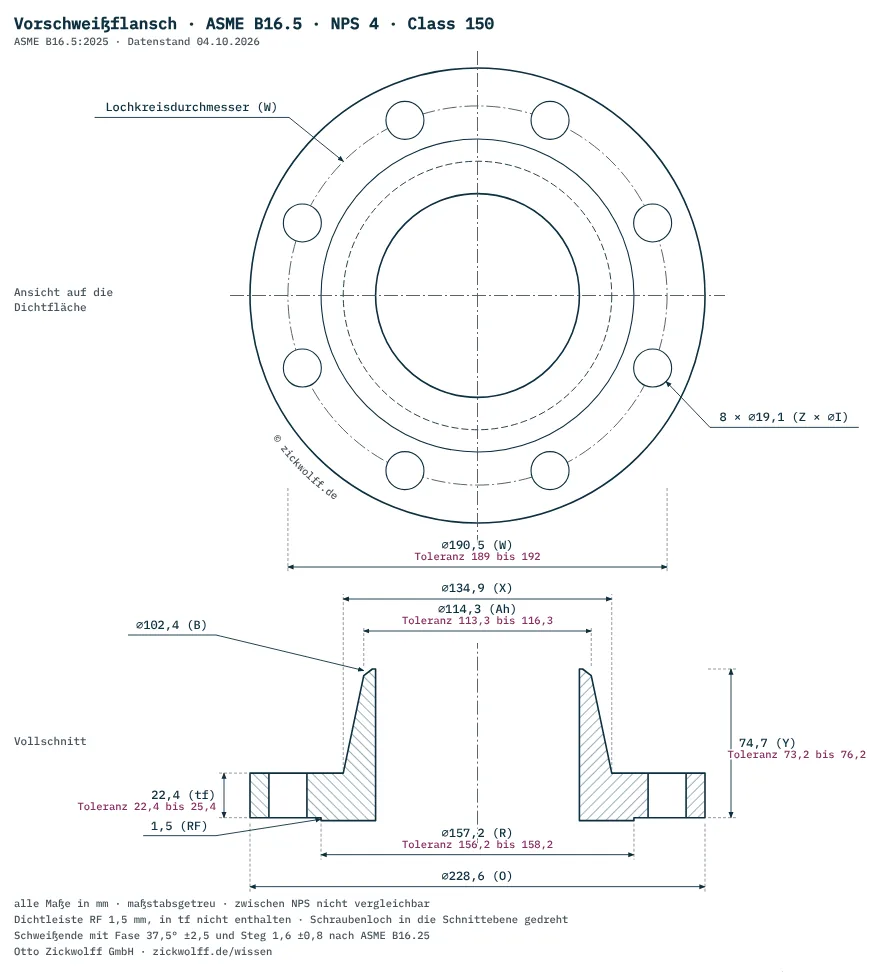

Blattdicke: Nach EN 1092-1 messen Sie von der Dichtfläche bis zur Rückseite des Blatts, nicht am Ansatz – eine vorstehende Dichtleiste ist in diesem Maß bereits enthalten. Nach ASME B16.5 ist es umgekehrt: Die Flanschdicke tf gilt ohne die Dichtleiste (1,5 mm – 1/16 Zoll – bei Class 150 und 300, 6,4 mm – 1/4 Zoll – ab Class 400); ältere Tabellen vor 2003 enthielten sie bei Class 150/300 noch. Wer hier ohne Blick auf die Norm vergleicht, liegt um die Leistenhöhe daneben.

Typischer Messfehler: Den Lochkreis über die Außenkanten beider Löcher messen (ein Lochdurchmesser zu viel) oder den Außendurchmesser schätzen und dann die PN-Stufe raten. Mit K, D, n und L bestimmt unser Werkzeug die Größe und die Druckstufe – auch die Frage „Class 150 oder 300?“ beantworten Lochzahl, Lochkreis und Außendurchmesser, nicht der Augenschein: Flansch aus Messwerten bestimmen.

Alle Messbilder und Toleranzen für Ihre Größe: Vorschweißflansch Typ 11 · Glatter Flansch Typ 01 · Blindflansch Typ 05 · Vorschweißflansch ASME B16.5 · alle Flanschtypen.

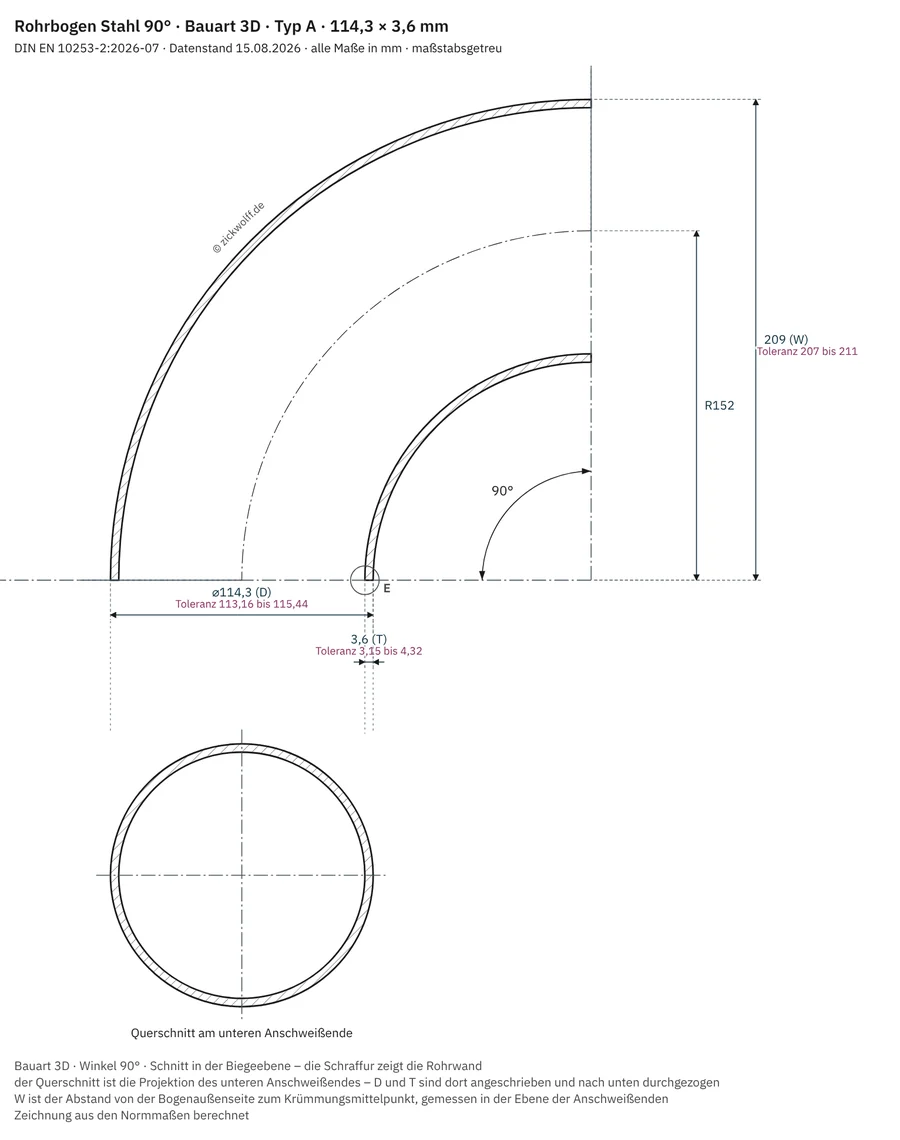

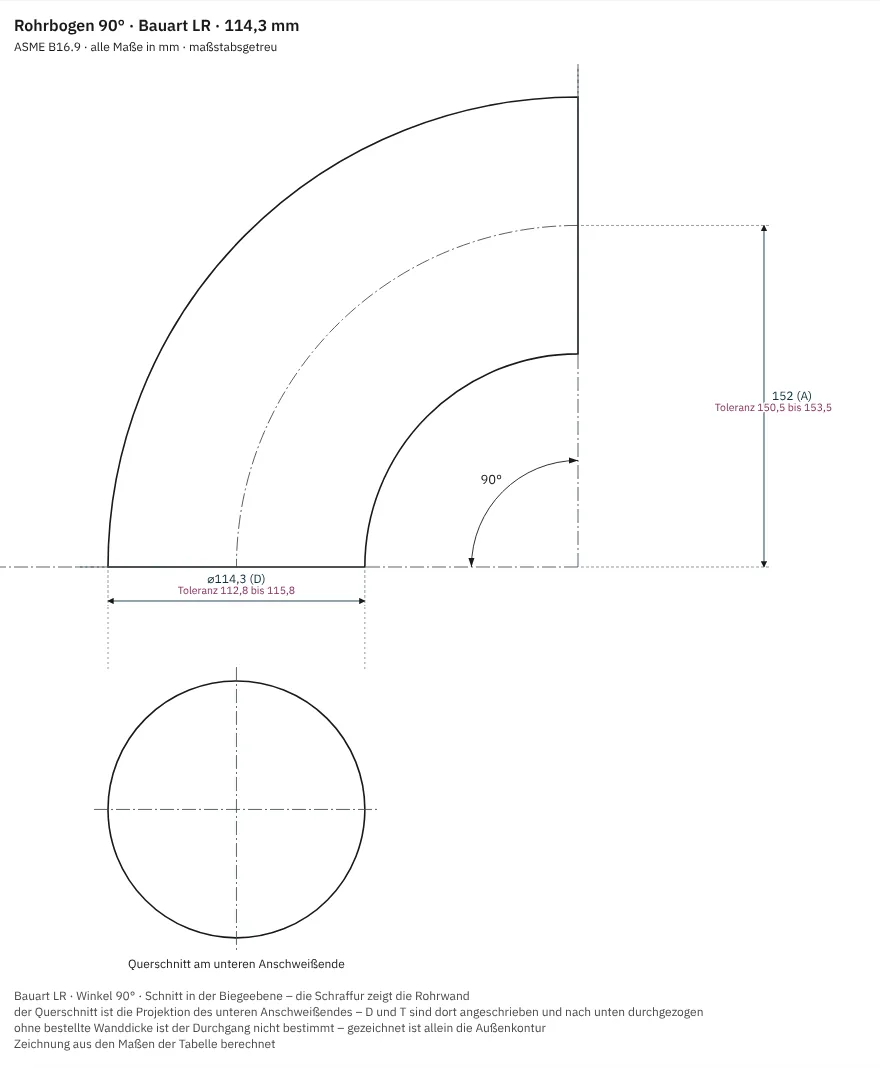

Rohrbogen und Formstück messen: Winkel, Baulänge und Radius

Kernregel: Außendurchmesser und Wanddicke werden an den Anschweißenden gemessen, nie im Bogenrücken oder am Formstückkörper – dort darf die Wand nach EN 10253-2 dünner sein als am Ende. Den Winkel zeigt ein Anschlagwinkel: Legen Sie den Bogen mit einem Schenkel an, dann zeigt der zweite Schenkel den Winkel (90°, 45°, 180°). Beim 90°-Bogen messen Sie außerdem W: Bogen flach auf den Tisch, von der Stirnebene des einen Schenkels bis zur Außenseite des anderen.

Radius: Der Biegeradius R ist der Radius der Rohrachse – am Teil nicht direkt messbar. Sie rechnen ihn aus W: R = W − D ÷ 2. Beispiel Bogen 3D für das Rohr 114,3 mm: W = 209 mm, also R = 209 − 57,15 ≈ 152 mm – der Tabellenwert nach EN 10253-2. Die Bauart nennt den Radius nur ungefähr: 3D heißt etwa 1,5 × Nennweite (DN 100: 152 mm), nicht 1,5 × Außendurchmesser – den genauen Wert nennt die Maßtabelle. Beim 45°-Bogen heißt das Maß Z, beim 180°-Bogen gibt es die Baulänge B von den Öffnungen bis zum Scheitel und den Achsabstand C = 2R. T-Stück und Reduzierstück messen Sie ebenso: D und T je Ende, die Baulängen F und G beziehungsweise L über die Stirnebenen.

Typischer Messfehler: Die Wand im Bogenrücken messen und das Teil für untermaßig halten – oder den Radius an der Außenseite abgreifen. Die Außenseite hat den Radius R plus den halben Durchmesser, die Innenseite R minus den halben Durchmesser. Faustregel: Die volle Wand messen – nicht den Steg.

Alle Messbilder und Toleranzen für Ihre Größe: Rohrbogen Stahl · Rohrbogen Edelstahl · T-Stücke · Reduzierstücke · Grundlagen Rohrbogen.

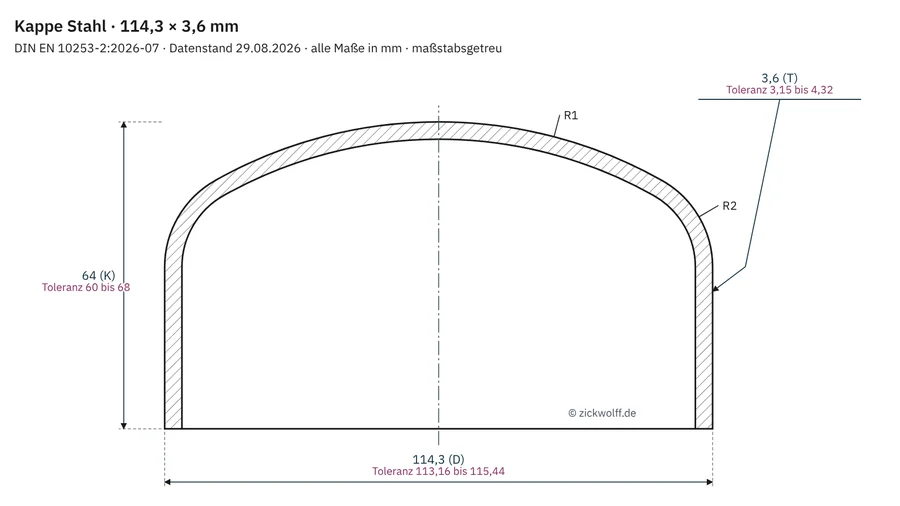

Klöpperboden und Kappe messen: Durchmesser, Wanddicke und Höhe

Kernregel: Der Außendurchmesser wird am Anschweißende über die Kante gemessen, die Wanddicke ebenfalls dort – am gewölbten Teil darf die Wand dünner sein, weil sie beim Umformen gestreckt wird. Die Gesamthöhe reicht von der Kante des Anschweißendes bis zum Scheitel. Beim Klöpperboden nach DIN 28011 kommt die Bordhöhe dazu: der zylindrische Rand, an dem geschweißt wird.

So geht es: Boden mit der Öffnung nach unten auf eine ebene Fläche stellen, Gesamthöhe mit Tiefenmaß oder Lineal vom Tisch bis zum Scheitel; Bordhöhe von der Kante bis zum Beginn der Krempe (dort, wo die Wand aus der Senkrechten geht). Außendurchmesser mit Messschieber oder Umfangsmaßband am Bord, in zwei Richtungen.

Typischer Messfehler: Die Wanddicke in der Mitte der Wölbung messen und das Teil reklamieren – die Norm bezieht die Nennwanddicke auf das Anschweißende. Zweiter Fehler: Kappe und Klöpperboden verwechseln. Die Kappe nach EN 10253 hat keinen zylindrischen Bord wie der Klöpperboden; ihr Höhenmaß ist die Gesamthöhe K von der Kante des Anschweißendes bis zum Scheitel.

Alle Messbilder und Toleranzen für Ihre Größe: Kappen Stahl · Kappen Edelstahl · Klöpperböden und Kappen – Grundlagen.

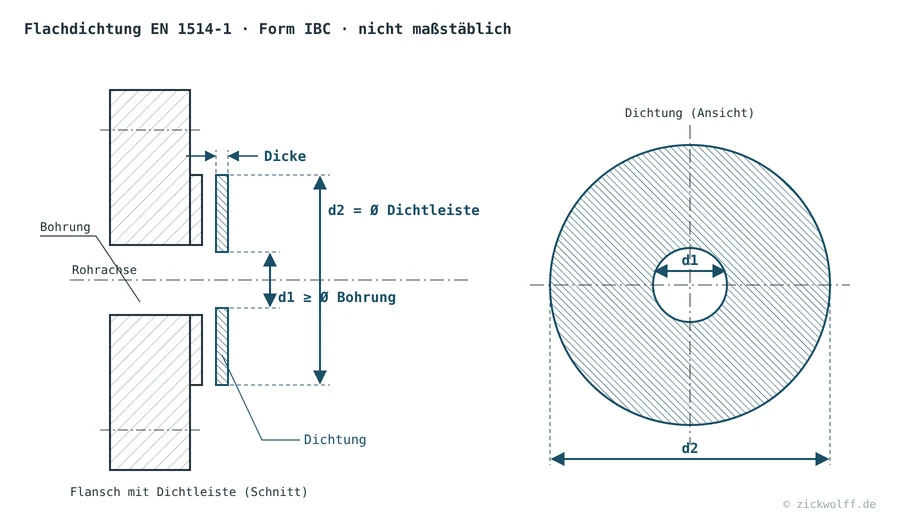

Dichtung messen: Innen- und Außendurchmesser, Dicke

Kernregel: Eine Dichtung wird nicht frei gemessen, sondern dem Flansch zugeordnet: DN, PN und die Dichtflächenform des Flansches bestimmen Innen- und Außendurchmesser nach EN 1514-1. Bei Flanschen mit Dichtleiste (Form B) liegt die Dichtung innerhalb der Schrauben, ihr Außendurchmesser entspricht dem Dichtleistendurchmesser; bei glatten Dichtflächen (Form A) kann sie bis zum Außendurchmesser des Flansches reichen und hat dann Schraubenlöcher. Die Dicke (üblich 1,5 bis 3 mm) messen Sie mit dem Messschieber am Rand, nicht an einer gepressten Stelle.

So geht es: Innen- und Außendurchmesser in zwei Richtungen messen, bei Dichtungen mit Löchern zusätzlich Lochzahl und Lochkreis wie beim Flansch. Haben Sie den Flansch, nicht die Dichtung: Dichtleistendurchmesser und Bohrung des Flansches nennen den Außen- und den kleinsten sinnvollen Innendurchmesser – die Dichtung darf nicht in den Durchgang ragen.

Typischer Messfehler: Eine gebrauchte Dichtung ausmessen und die Maße bestellen – sie ist gepresst, gequollen oder ausgerissen. Besser den Flansch messen und die Dichtung nach DN, PN und Dichtflächenform wählen (Faustregel: Dichtelement vor System).

Maßtabellen: Flachdichtungen EN 1514-1 · Flachdichtungen DIN 2690 · alle Dichtungen.

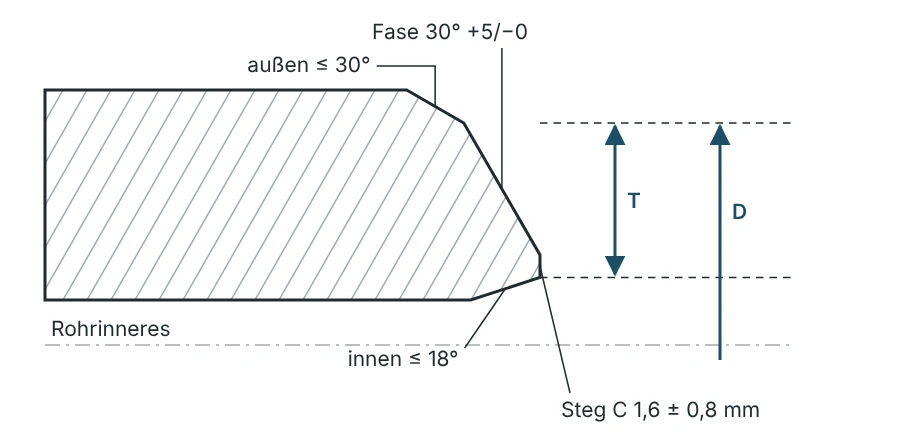

Schweißende messen: Stirnebene, volle Wand – nicht der Steg

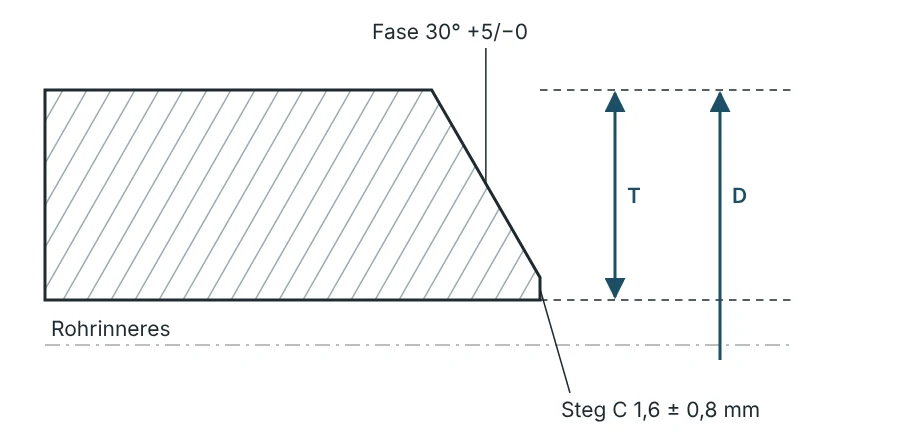

Kernregel: Rohr, Formstück und Vorschweißflansch haben am Schweißende dieselbe Messstelle: die Stirnebene. Der Außendurchmesser D wird auf der verlängerten Außenfläche abgegriffen, die Wanddicke T als volle Wand von der Außenfläche bis zur Innenfläche. Die Fase (30° nach EN, 37,5° nach ASME B16.25) nimmt der Wand nichts, und der Steg C von 1,6 mm ist nie die Wand – er ist nur der Rest, der nach der Fase stehen bleibt.

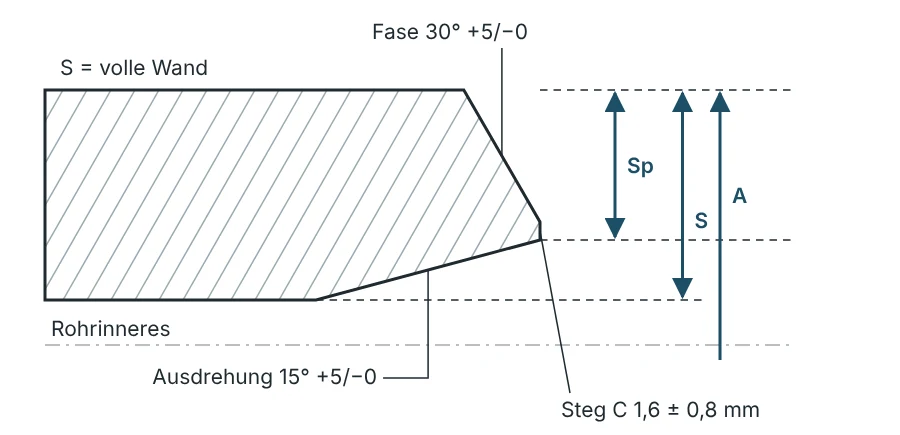

Besonderheit Vorschweißflansch: Hat der Ansatz eine Innenausdrehung (EN 1092-1 Bild A.3, 15°), steht an der Stirnebene das Maß Sp – es entspricht der Rohrwand; die Ansatzdicke S liegt erst hinter der Ausdrehung. Bei bearbeiteten Formstückenden (außen bis 30°, innen bis 18°) reicht T von Fasenkante zu Fasenkante, immer die volle Wand.

Typischer Messfehler: Mit dem Messschieber den Steg greifen und 1,6 mm „Wanddicke“ notieren – oder hinter der Fase messen, wo die Wand beim Formstück schon dünner sein darf. Faustregel: Die volle Wand messen – nicht den Steg.

Der Kasten „Wo gemessen wird“ mit beiden Zeichnungsdetails steht auf jeder Maßseite mit Schweißende: Rohre · Rohrbogen · Vorschweißflansch Typ 11 · Schweißenden nach ASME B16.25.

Messmittel: Was womit – mit Formeln und Fehlergrenzen

Für die Größenbestimmung reicht oft ein Zollstock, für den Vergleich mit den Grenzabmaßen der Norm braucht es den Messschieber. Die Übersicht sagt, was welches Mittel kann und wo sein typischer Fehler liegt.

Die drei Formeln, die man braucht

Durchmesser aus dem Umfang: D = U ÷ π. Schnur um das Rohr legen, Umfang abmessen, durch 3,1416 teilen. Beispiel: 359 mm ÷ 3,1416 = 114,3 mm – das Rohr DN 100. Und 171 mm Umfang ÷ 3,1416 = 54,4 mm, also kein Normrohr: 54 mm ist ein Pressrohr-Maß, das Stahlrohr DN 50 hätte 60,3 mm – die Formel entlarvt auch Fremdmaße (Fremdrohr nur nach Maßtabelle).

Lochkreis über zwei Nachbarlöcher: K = a ÷ sin(180° ÷ n), a = Abstand der Lochmitten (Außenkante zu Innenkante), n = Lochzahl. Beispiel: a = 68,9 mm, n = 8 → K = 68,9 ÷ 0,3827 = 180 mm (DN 100 PN 16). Für vier Löcher ist der Teiler 0,7071, für zwölf 0,2588.

Wanddicke aus zwei Durchmessern: T = (D − d) ÷ 2, d = Innendurchmesser am Ende. Beispiel: (114,3 − 107,1) ÷ 2 = 3,6 mm. Umgekehrt der lichte Durchgang: d = D − 2T.
