Maßtabelle · Dichtungen

Flachdichtung nach DIN 2690 (zurückgezogen): Maßtabelle für Bestandsanlagen

DIN 2690 legte die Maße von Flachdichtungen für Flansche mit ebener Dichtfläche fest. Der Innendurchmesser d1 richtet sich nach der Nennweite DN, der Außendurchmesser d2 zusätzlich nach der Druckstufe. Die Tabelle deckt DN 4 bis DN 1400 ab und ist im Bereich DN 4–500 gegen KLINGER-Herstellerunterlagen (Information 70.1.1) verifiziert.

Norm: DIN 2690
Status: Zurückgezogen, ersetzt durch DIN EN 1514-1
Bauart: Ebene Dichtfläche
Geltungsbereich: PN 1 – PN 40
Nennweiten: DN 4 – DN 1400

Hinweis zum Normstatus: DIN 2690 ist zurückgezogen und wurde durch DIN EN 1514-1 ersetzt. Die nachfolgenden Abmessungen dienen ausschließlich der Identifikation sowie der Instandhaltung älterer Anlagen und vorhandener Bestände. Für Neuplanungen sind die vertraglich vereinbarten, aktuell gültigen Flansch- und Dichtungsnormen – bei Flanschen nach DIN EN 1092-1 in der Regel die jeweils einschlägigen Teile der Reihe DIN EN 1514 – sowie die Betriebsbedingungen und Herstellervorgaben maßgeblich. Im Handel wird zum Teil auch weiterhin nach DIN 2690 bestellt – wir liefern passend.

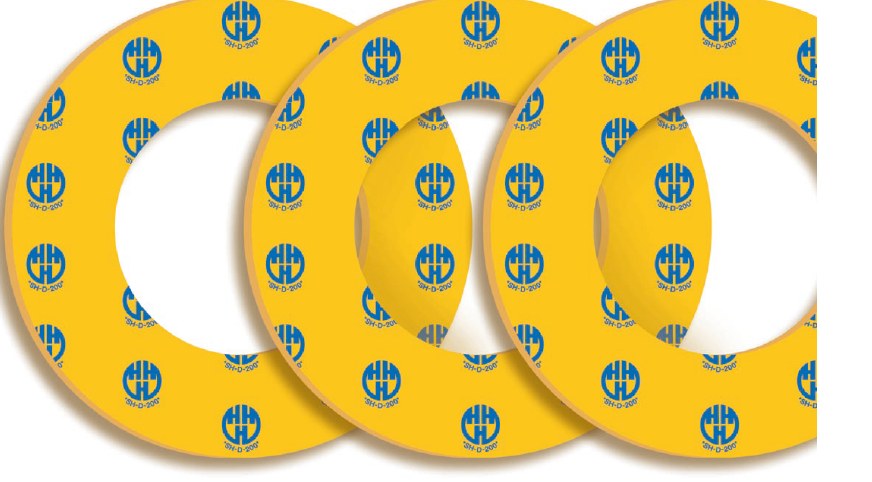

Asbestfreie Faserstoff-Flachdichtung in Ringform für die Dichtleiste — Flachdichtung aus dem Zickwolff-Sortiment: Ringform für die Dichtleiste, Innen-Ø d1 nach DN, Außen-Ø d2 nach Druckstufe. Bild: Zickwolff-Shop

Gut zu wissen für den Bestandsabgleich: Die Maße der DIN 2690 sind in der aktuellen DIN EN 1514-1 (Form IBC – Ring innerhalb des Lochkreises) weitgehend aufgegangen; bei einzelnen Nennweiten weichen die EN-Werte um wenige Millimeter ab. Die aktuellen Maße führt unsere Seite Flachdichtungen nach DIN EN 1514-1; zur Einordnung der Dichtungsformen und Werkstoffe siehe die Dichtungen-Übersicht.

Tipp: Mit Strg/Cmd + F direkt nach der gesuchten Nennweite suchen.

Die Norm nennt Maße. Was hier steht, ist lieferbar – ab Lager oder beschafft; was wie schnell verfügbar ist, klären wir auf Anfrage.

Innen-Ø d1 und Außen-Ø d2 nach DIN 2690, alle Maße in Millimeter – Lieferbarkeit: ab Lager oder beschafft
DN	Innen Ø d1	PN 6	PN 10	PN 16	PN 25	PN 40
4	6	–	–	–	30	–
6	10	28	38	38	38	38
8	14	33	43	43	43	43
10	18	38	45	45	45	45
15	22	43	50	50	50	50
20	28	53	60	60	60	60
25	35	63	70	70	70	70
32	43	75	82	82	82	82
40	49	85	92	92	92	92
50	61	95	107	107	107	107
65	77	115	127	127	127	127
80	90	132	142	142	142	142
100	115	152	162	162	168	168
125	141	182	192	192	195	195
150	169	207	218	218	225	225
(175)	195	237	248	248	255	267
200	220	262	273	273	285	292
250	274	318	328	330	342	353
300	325	373	378	385	402	418
350	368	423	438	445	458	475
400	420	473	490	497	515	547
(450)	470	528	540	557	565	572
500	520	578	595	618	625	628
600	620	680	695	735	730	745
700	720	785	810	805	830	850
800	820	890	915	910	940	970
900	920	990	1015	1010	1040	1080
1000	1020	1090	1120	1125	1150	1190
1200	1220	1305	1340	1340	1360	1395
1400	1420	1520	1545	1540	1575	1615

„–" bedeutet: In der Quelle nicht belegt. Werte in Klammern (z. B. „(175)") kennzeichnen seltener verwendete Nennweiten. Für PN 1 und PN 2,5 gelten die Maße von PN 6, außer bei DN 1200 (Außen-Ø 1290 mm) und DN 1400 (Außen-Ø 1490 mm). DN 60 ist als Sonder-Nennweite nur für Gusseisenflansche vorgesehen. Typische Bestellangabe: „Dichtung DIN 2690, DN 65, PN 40, Werkstoff, s = 1,5 mm" – für Neuplanungen entsprechend „Dichtung DIN EN 1514-1, Form IBC, …".
