Bien mesurer une bride, un tube et un raccord

Qu’avez-vous devant vous ?

Que vous appeliez cela mesurer un diamètre de tube, mesurer une bride, déterminer la dimension d’une bride, mesurer une épaisseur ou relever un entraxe – chaque pièce a ses propres points de mesure. Allez à votre pièce :

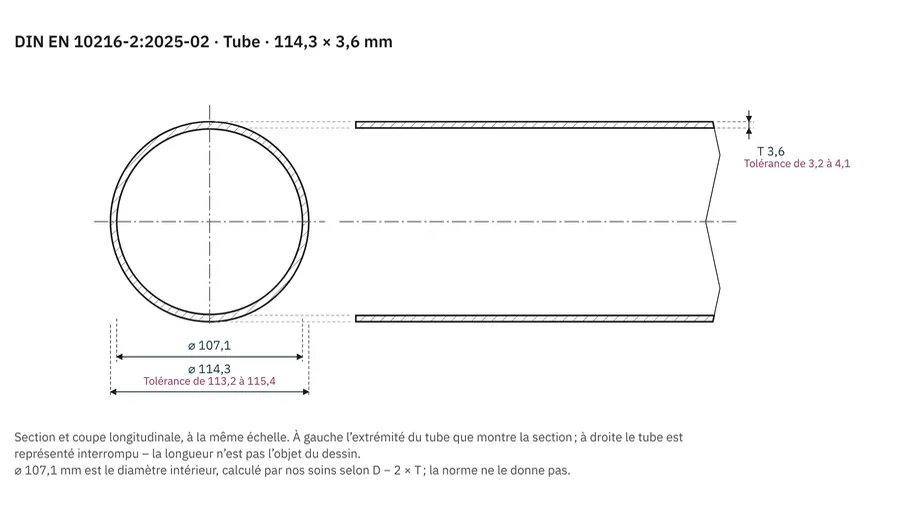

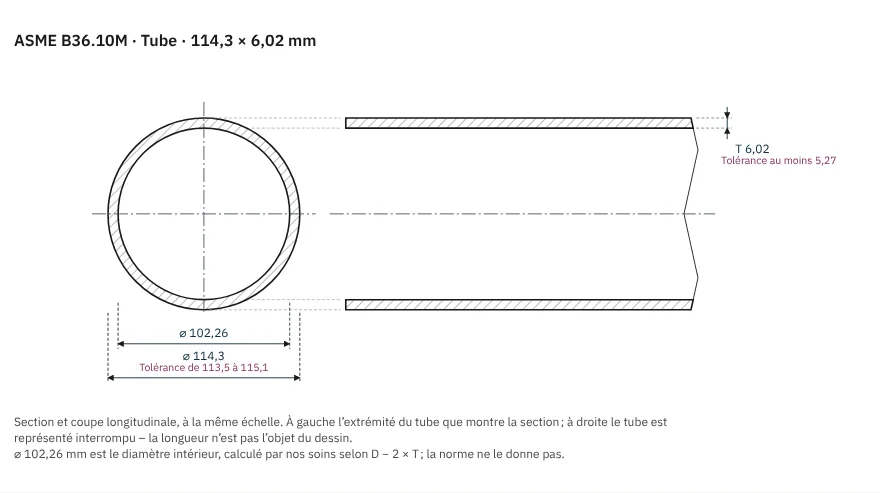

Mesurer un tube : diamètre extérieur et épaisseur de paroi

Règle clé : Le diamètre extérieur D se mesure sur l’arête, l’épaisseur de paroi T à l’extrémité du tube en paroi complète – de la surface extérieure à la surface intérieure, à la face d’extrémité. La norme (EN 10216-2, article 11.9) vérifie l’épaisseur aux deux extrémités du tube ; c’est là que s’appliquent les tolérances du tableau.

Comment faire : Placez le pied à coulisse avec les deux becs bien droits sur le tube, tournez le tube et mesurez dans deux directions – la moyenne est D, l’écart montre l’ovalisation. Pour l’épaisseur, relevez à l’extrémité ouverte avec les becs ou la jauge de profondeur, de l’extérieur vers l’intérieur. Si vous n’avez que le diamètre intérieur, T = (D − diamètre intérieur) ÷ 2 ; inversement, le diamètre intérieur vaut D − 2T. Sur les gros tubes, utilisez un mètre-ruban de circonférence : il indique le diamètre directement ou donne la circonférence U, et alors D = U ÷ π (exemple : circonférence 359 mm ÷ 3,1416 = 114,3 mm, soit le tube DN 100).

Erreur typique : Prendre le diamètre nominal pour une cote. « DN 100 » n’est pas un diamètre, « 1 pouce » non plus – un tube fileté 1 pouce mesure 33,7 mm à l’extérieur, un tube 3/4 pouce 26,9 mm. Le diamètre extérieur est la cote que le commerce référence et que la norme tolérance ; l’épaisseur s’y ajoute, et seules les deux ensemble nomment la dimension (DN n’est pas un diamètre, Mesurer le diamètre extérieur, ne pas deviner le DN). Deuxième erreur : mesurer la paroi au pied à coulisse sur un chanfrein ou une bavure – elle ressort alors trop mince ou trop épaisse.

Tous les schémas de mesure et tolérances pour votre dimension : Tubes sans soudure EN 10216-2 · Tubes soudés EN 10217-1 · toutes les normes de tubes – le plan coté de votre dimension s’ouvre avec l’affichage des tolérances activé.

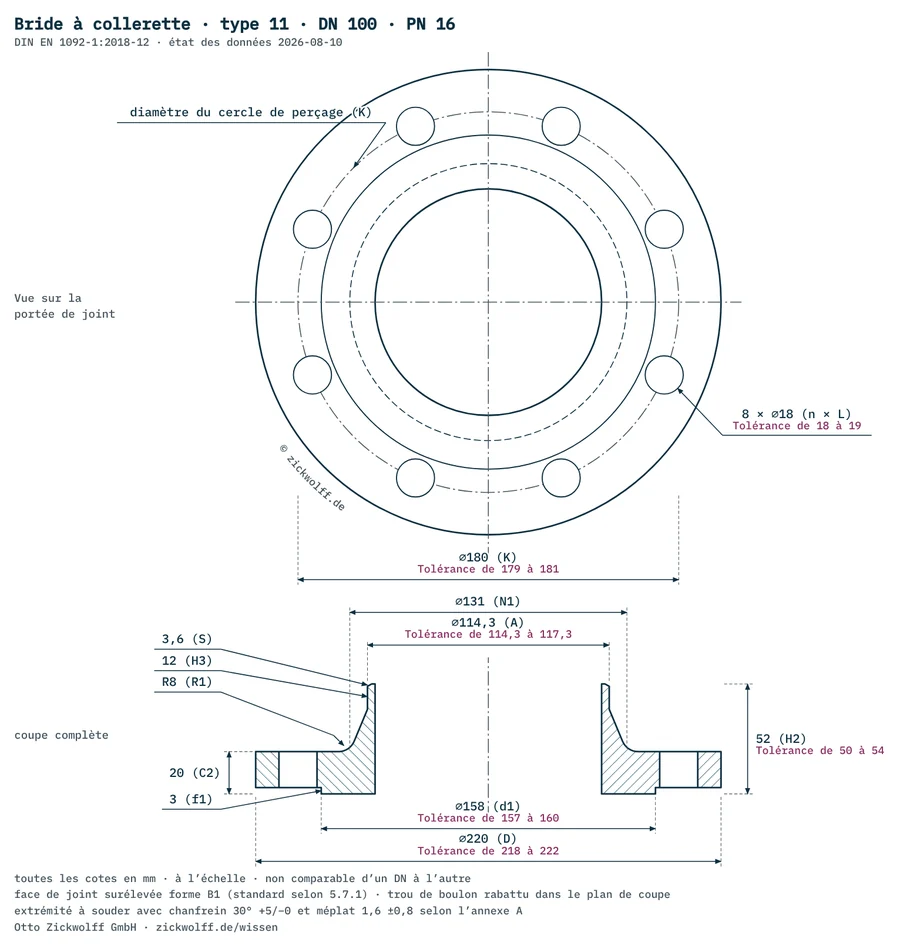

Mesurer une bride : entraxe, diamètre extérieur, trous et épaisseur du plateau

Règle clé : Quatre valeurs définissent une bride – l’entraxe K, le diamètre extérieur D, le nombre de trous n avec le diamètre de trou L, et l’épaisseur du plateau. L’entraxe est le cercle passant par les centres des trous. Avec un nombre pair de trous, mesurez-le du bord extérieur d’un trou au bord intérieur du trou opposé : le demi-trou d’un côté compense le demi-trou de l’autre, et vous avez exactement la cote d’entraxe.

Sans trou opposé : Avec un nombre impair de trous ou lorsque la bride est montée, mesurez la distance a entre deux trous voisins (toujours bord extérieur à bord intérieur) et calculez K = a ÷ sin(180° ÷ n). Exemple DN 100 PN 16 : huit trous, écart entre trous 68,9 mm – 180° ÷ 8 = 22,5°, sin 22,5° = 0,3827, donc K = 68,9 ÷ 0,3827 = 180 mm. Avec D 220 mm, trous 18 mm pour vis M16 – le trou est toujours plus grand que la vis.

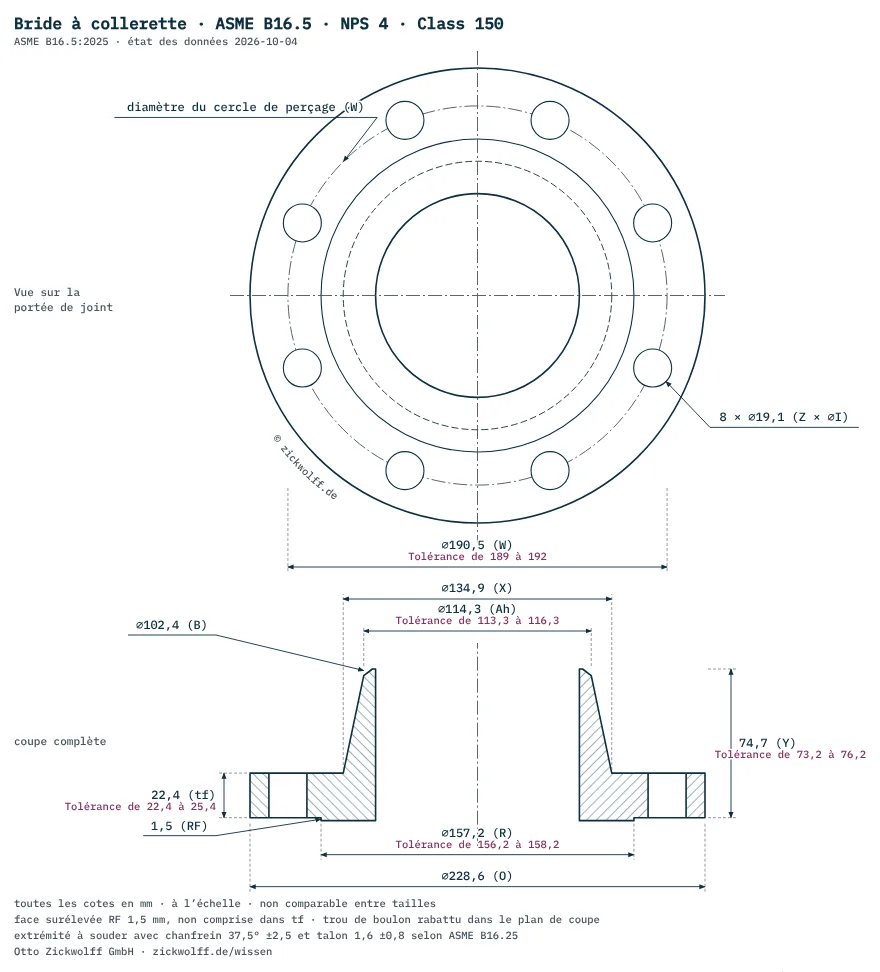

Épaisseur du plateau : Selon l’EN 1092-1, vous mesurez de la face d’étanchéité au dos du plateau, pas au niveau de la collerette – une face surélevée est déjà comprise dans cette cote. Selon l’ASME B16.5, c’est l’inverse : l’épaisseur de bride tf s’entend sans la face surélevée (1,5 mm – 1/16 pouce – pour Class 150 et 300, 6,4 mm – 1/4 pouce – à partir de Class 400) ; les anciens tableaux d’avant 2003 l’incluaient encore pour Class 150/300. Qui compare ici sans regarder la norme se trompe de la hauteur de la face surélevée.

Erreur typique : Mesurer l’entraxe sur les bords extérieurs des deux trous (un diamètre de trou de trop) ou estimer le diamètre extérieur puis deviner le PN. Avec K, D, n et L, notre outil détermine la dimension et la pression nominale – la question « Class 150 ou 300 ? » trouve aussi sa réponse dans le nombre de trous, l’entraxe et le diamètre extérieur, pas à l’œil : Identifier une bride à partir des mesures.

Tous les schémas de mesure et tolérances pour votre dimension : Bride à collerette type 11 · Bride plate type 01 · Bride pleine type 05 · Bride à collerette ASME B16.5 · tous les types de brides.

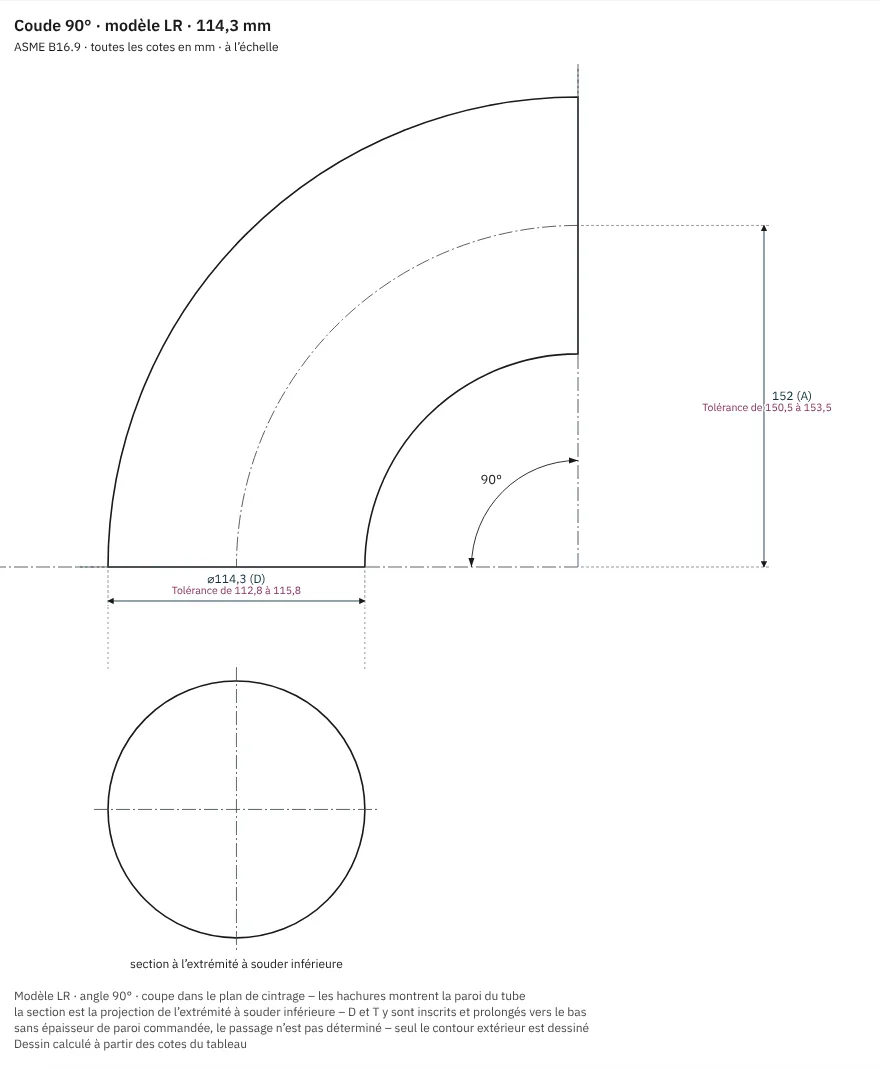

Mesurer un coude ou un raccord : angle, cote de construction et rayon

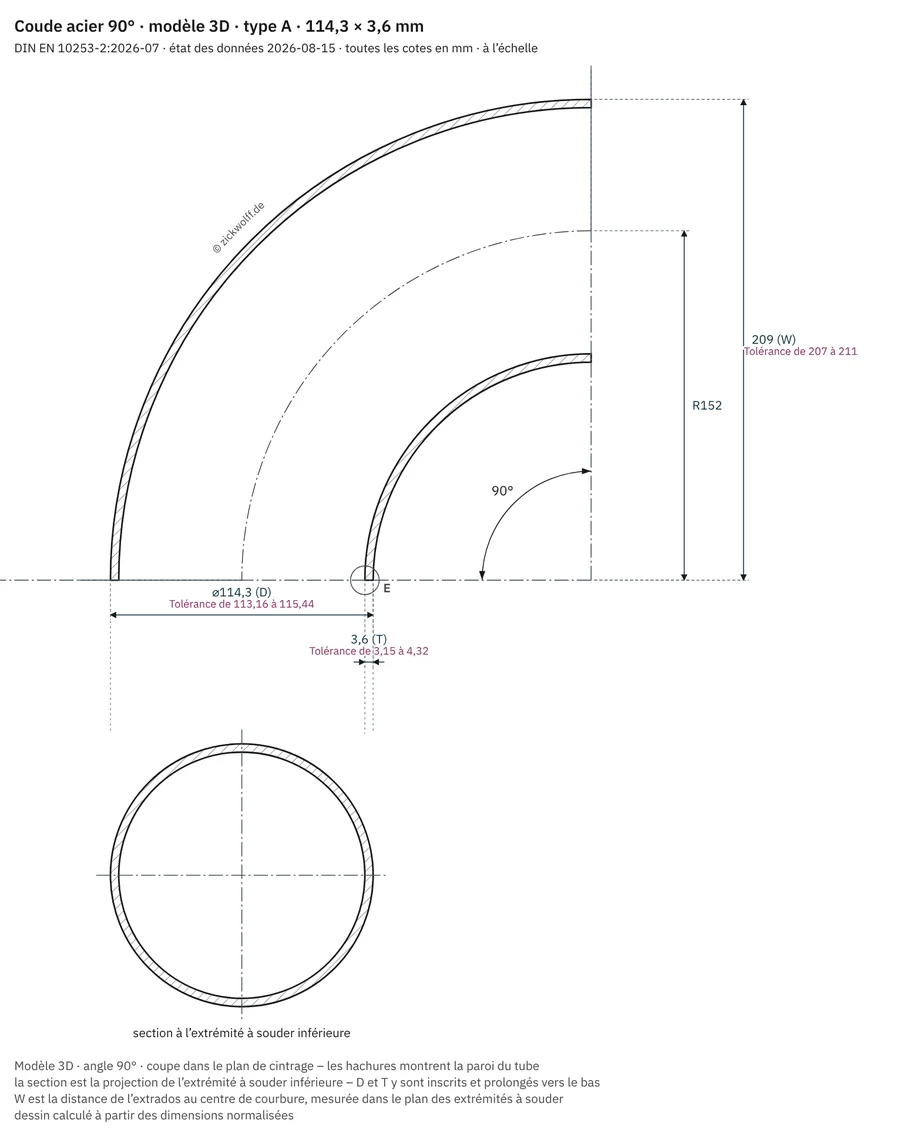

Règle clé : Le diamètre extérieur et l’épaisseur se mesurent aux extrémités à souder, jamais au dos du coude ni sur le corps du raccord – là, selon l’EN 10253-2, la paroi peut être plus mince qu’à l’extrémité. Une équerre donne l’angle : posez une branche du coude contre elle, la seconde branche montre alors l’angle (90°, 45°, 180°). Pour un coude 90°, mesurez aussi W : coude à plat sur la table, de la face d’extrémité d’une branche à l’extrados de l’autre.

Rayon : Le rayon de cintrage R est le rayon de l’axe du tube – il ne se mesure pas directement sur la pièce. Vous le calculez à partir de W : R = W − D ÷ 2. Exemple coude 3D pour le tube 114,3 mm : W = 209 mm, donc R = 209 − 57,15 ≈ 152 mm – la valeur du tableau selon l’EN 10253-2. Le type n’indique le rayon qu’approximativement : 3D signifie environ 1,5 × le diamètre nominal (DN 100 : 152 mm), et non 1,5 × le diamètre extérieur – la valeur exacte figure dans le tableau de dimensions. Pour un coude 45°, la cote s’appelle Z ; pour un coude 180°, il y a la cote B des ouvertures au sommet et l’entraxe C = 2R. Tés et réductions se mesurent de même : D et T par extrémité, les cotes F et G ou L sur les faces d’extrémité.

Erreur typique : Mesurer la paroi au dos du coude et juger la pièce sous cote – ou relever le rayon sur l’extérieur. L’extrados a le rayon R plus le demi-diamètre, l’intrados R moins le demi-diamètre. Règle pratique : Mesurer la paroi complète – pas le talon.

Tous les schémas de mesure et tolérances pour votre dimension : Coudes acier · Coudes inox · Tés · Réductions · Coudes – notions de base.

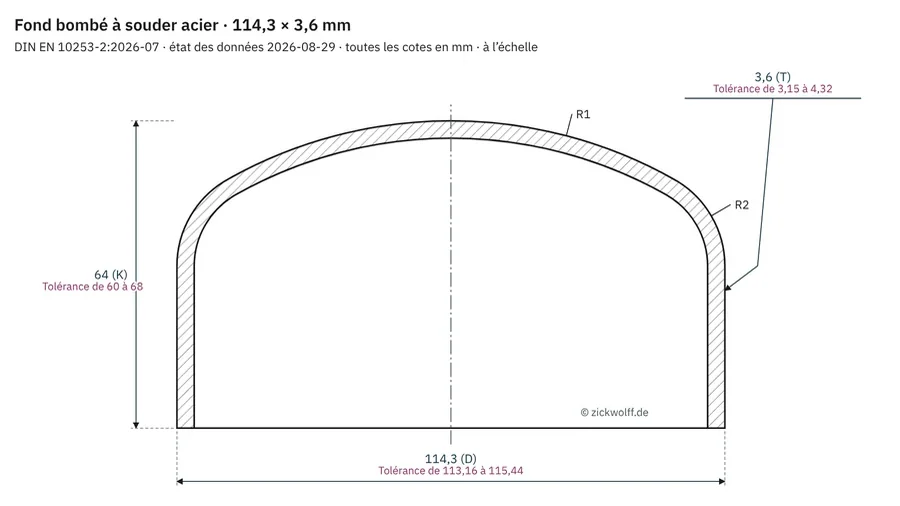

Mesurer un fond bombé ou un fond : diamètre, épaisseur et hauteur

Règle clé : Le diamètre extérieur se mesure à l’extrémité à souder sur l’arête, l’épaisseur également là – sur la partie bombée, la paroi peut être plus mince parce qu’elle est étirée au formage. La hauteur totale va de l’arête de l’extrémité à souder au sommet. Pour un fond bombé selon DIN 28011 s’ajoute la hauteur du bord droit : la partie cylindrique sur laquelle on soude.

Comment faire : Poser le fond ouverture vers le bas sur une surface plane, hauteur totale à la jauge de profondeur ou à la règle, de la table au sommet ; hauteur du bord droit de l’arête au début de la carre (là où la paroi quitte la verticale). Diamètre extérieur au pied à coulisse ou au mètre-ruban de circonférence sur le bord droit, dans deux directions.

Erreur typique : Mesurer l’épaisseur au milieu du bombé et réclamer – la norme rapporte l’épaisseur nominale à l’extrémité à souder. Deuxième erreur : confondre fond et fond bombé. Le fond selon EN 10253 n’a pas de bord droit cylindrique comme le fond bombé ; sa cote de hauteur est la hauteur totale K de l’arête de l’extrémité à souder au sommet.

Tous les schémas de mesure et tolérances pour votre dimension : Fonds acier · Fonds inox · Fonds bombés et fonds – notions de base.

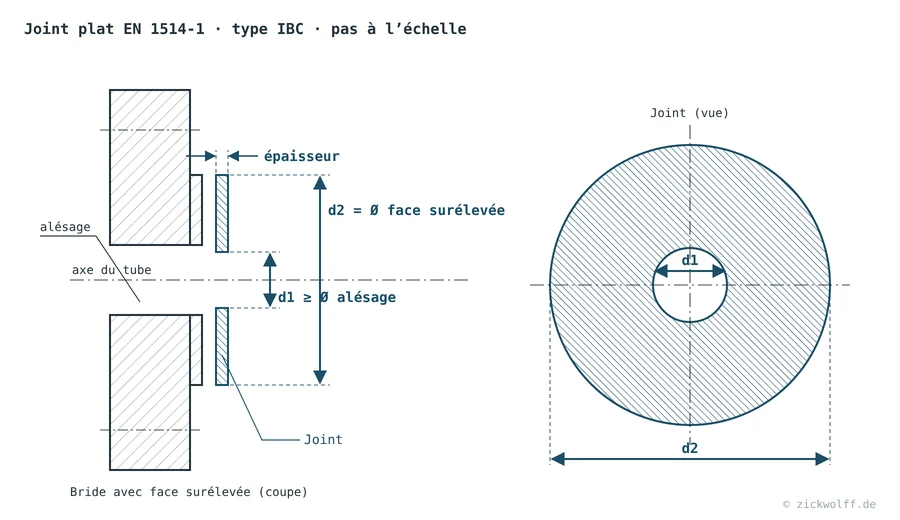

Mesurer un joint : diamètres intérieur et extérieur, épaisseur

Règle clé : Un joint ne se mesure pas isolément, il se rattache à la bride : DN, PN et type de face de la bride déterminent les diamètres intérieur et extérieur selon l’EN 1514-1. Avec des brides à face surélevée (forme B), le joint se place à l’intérieur des vis et son diamètre extérieur correspond au diamètre de la face surélevée ; avec des faces plates (forme A), il peut aller jusqu’au diamètre extérieur de la bride et comporte alors des trous de vis. Mesurez l’épaisseur (habituellement 1,5 à 3 mm) au pied à coulisse sur le bord, pas à un endroit comprimé.

Comment faire : Mesurer les diamètres intérieur et extérieur dans deux directions, pour les joints à trous aussi le nombre de trous et l’entraxe comme pour la bride. Si vous avez la bride et non le joint : le diamètre de la face surélevée et l’alésage de la bride donnent le diamètre extérieur et le plus petit diamètre intérieur raisonnable – le joint ne doit pas dépasser dans le passage.

Erreur typique : Mesurer un joint usagé et commander ces cotes – il est comprimé, gonflé ou déchiré. Mieux vaut mesurer la bride et choisir le joint selon DN, PN et type de face (Règle pratique : Joint avant système).

Tableaux de dimensions : Joints plats EN 1514-1 · Joints plats DIN 2690 · tous les joints.

Mesurer une extrémité à souder : face d’extrémité, paroi complète – pas le talon

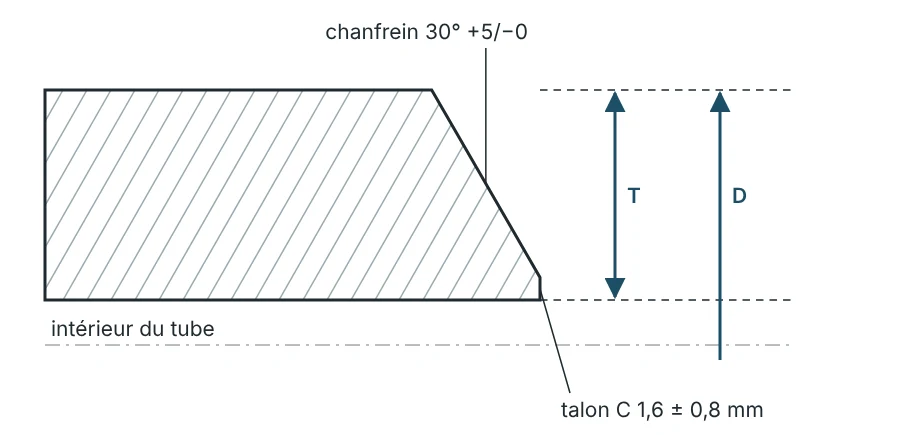

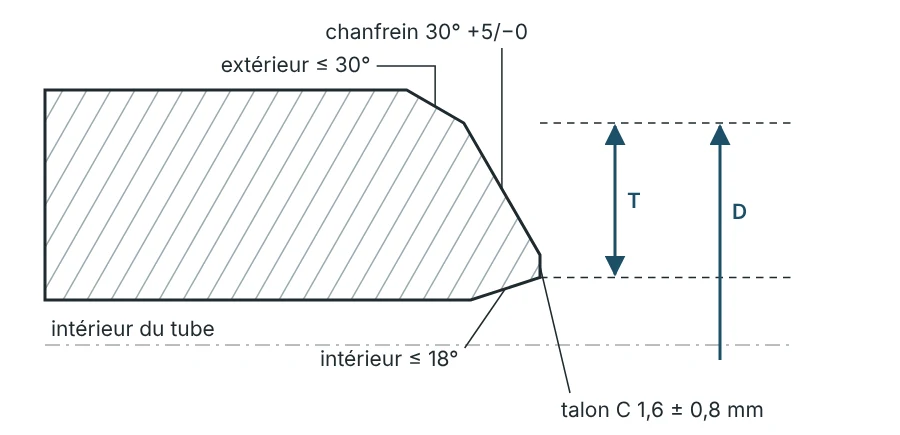

Règle clé : Tube, raccord et bride à collerette ont le même point de mesure à l’extrémité à souder : la face d’extrémité. Le diamètre extérieur D se relève sur le prolongement de la surface extérieure, l’épaisseur T en paroi complète de la surface extérieure à la surface intérieure. Le chanfrein (30° selon EN, 37,5° selon ASME B16.25) n’enlève rien à la paroi, et le talon C de 1,6 mm n’est jamais la paroi – c’est seulement ce qui reste après le chanfrein.

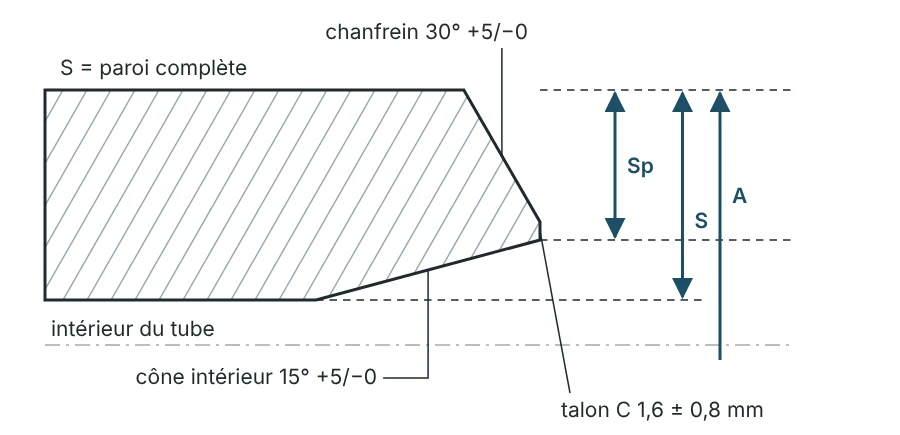

Particularité bride à collerette : Si la collerette a un alésage conique intérieur (EN 1092-1 figure A.3, 15°), la cote à la face d’extrémité est Sp – elle correspond à la paroi du tube ; l’épaisseur de collerette S ne se trouve qu’en arrière de l’alésage. Sur les extrémités de raccord usinées (extérieur jusqu’à 30°, intérieur jusqu’à 18°), T va d’arête de chanfrein à arête de chanfrein, toujours la paroi complète.

Erreur typique : Prendre le talon au pied à coulisse et noter 1,6 mm d’« épaisseur » – ou mesurer en arrière du chanfrein, où la paroi d’un raccord peut déjà être plus mince. Règle pratique : Mesurer la paroi complète – pas le talon.

L’encadré « Où mesurer » avec les deux détails de dessin figure sur chaque page de cotes avec extrémité à souder : Tubes · Coudes · Bride à collerette type 11 · Extrémités à souder selon ASME B16.25.

Instruments : quoi avec quoi – avec formules et limites d’erreur

Pour déterminer la dimension, un mètre pliant suffit souvent ; pour comparer aux tolérances de la norme, il faut le pied à coulisse. Le tableau dit ce que chaque instrument sait faire et où se situe son erreur typique.

Les trois formules dont on a besoin

Diamètre à partir de la circonférence : D = U ÷ π. Passer une ficelle autour du tube, mesurer la circonférence, diviser par 3,1416. Exemple : 359 mm ÷ 3,1416 = 114,3 mm – le tube DN 100. Et 171 mm de circonférence ÷ 3,1416 = 54,4 mm, donc pas un tube acier normalisé : 54 mm est une dimension de tube à sertir, le tube acier DN 50 ferait 60,3 mm – la formule démasque aussi les dimensions étrangères (Tube tiers seulement selon tableau de cotes).

Entraxe sur deux trous voisins : K = a ÷ sin(180° ÷ n), a = distance entre centres de trous (bord extérieur à bord intérieur), n = nombre de trous. Exemple : a = 68,9 mm, n = 8 → K = 68,9 ÷ 0,3827 = 180 mm (DN 100 PN 16). Pour quatre trous, le diviseur est 0,7071, pour douze 0,2588.

Épaisseur à partir de deux diamètres : T = (D − d) ÷ 2, d = diamètre intérieur à l’extrémité. Exemple : (114,3 − 107,1) ÷ 2 = 3,6 mm. Inversement, le passage libre : d = D − 2T.
