Tubes inox selon ASME B36.19M : dimensions par NPS et schedule
ASME B36.19MNPS 1/8–30Schedule 5S–80SDimensions en mm et en poucessur demande
Choisir une taille

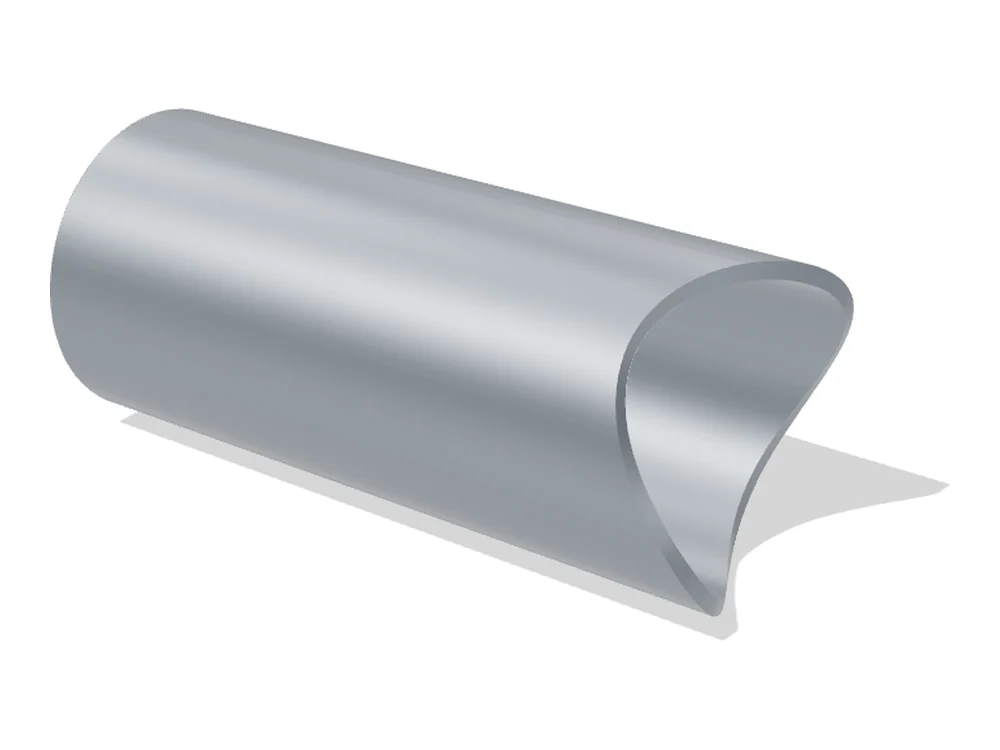

Tube inox ASME B36.19M en 3D – orientable, toutes les tailles de 10,3 à 762 mm
Utiliser le plan coté
Choisissez NPS et schedule – le résultat indique diamètre extérieur, épaisseur, diamètre intérieur et masse au mètre, en mm avec les pouces entre parenthèses.
Tableau des dimensions ASME B36.19M – tube inox schedule 5S, 10S, 40S, 80S
Afficher le tableau complet · plus de 90 lignes
| NPS | DN | D mm (po) | Schedule | T mm (po) | Ø int. mm | kg/m | Disponibilité |
|---|---|---|---|---|---|---|---|
| 1/8" | 6 | 10,3 (0,405) | 10S | 1,24 (0,049) | 7,8 | 0,29 | disponible sur demande |
| 1/8" | 6 | 10,3 (0,405) | 40S | 1,73 (0,068) | 6,8 | 0,38 | disponible sur demande |
| 1/8" | 6 | 10,3 (0,405) | 80S | 2,41 (0,095) | 5,5 | 0,48 | disponible sur demande |
| 1/4" | 8 | 13,7 (0,54) | 10S | 1,65 (0,065) | 10,4 | 0,50 | disponible sur demande |
| 1/4" | 8 | 13,7 (0,54) | 40S | 2,24 (0,088) | 9,2 | 0,64 | disponible sur demande |
| 1/4" | 8 | 13,7 (0,54) | 80S | 3,02 (0,119) | 7,7 | 0,82 | disponible sur demande |
| 3/8" | 10 | 17,2 (0,675) | 10S | 1,65 (0,065) | 13,9 | 0,64 | disponible sur demande |
| 3/8" | 10 | 17,2 (0,675) | 40S | 2,31 (0,091) | 12,6 | 0,86 | disponible sur demande |
| 3/8" | 10 | 17,2 (0,675) | 80S | 3,20 (0,126) | 10,8 | 1,12 | disponible sur demande |
| 1/2" | 15 | 21,3 (0,84) | 5S | 1,65 (0,065) | 18,0 | 0,82 | disponible sur demande |
| 1/2" | 15 | 21,3 (0,84) | 10S | 2,11 (0,083) | 17,1 | 1,02 | disponible sur demande |
| 1/2" | 15 | 21,3 (0,84) | 40S | 2,77 (0,109) | 15,8 | 1,30 | disponible sur demande |
| 1/2" | 15 | 21,3 (0,84) | 80S | 3,73 (0,147) | 13,8 | 1,65 | disponible sur demande |
| 3/4" | 20 | 26,7 (1,05) | 5S | 1,65 (0,065) | 23,4 | 1,05 | disponible sur demande |
| 3/4" | 20 | 26,7 (1,05) | 10S | 2,11 (0,083) | 22,5 | 1,31 | disponible sur demande |
| 3/4" | 20 | 26,7 (1,05) | 40S | 2,87 (0,113) | 21,0 | 1,72 | disponible sur demande |
| 3/4" | 20 | 26,7 (1,05) | 80S | 3,91 (0,154) | 18,9 | 2,24 | disponible sur demande |
| 1" | 25 | 33,4 (1,315) | 5S | 1,65 (0,065) | 30,1 | 1,33 | disponible sur demande |
| 1" | 25 | 33,4 (1,315) | 10S | 2,77 (0,109) | 27,9 | 2,13 | disponible sur demande |
| 1" | 25 | 33,4 (1,315) | 40S | 3,38 (0,133) | 26,6 | 2,55 | disponible sur demande |
| 1" | 25 | 33,4 (1,315) | 80S | 4,55 (0,179) | 24,3 | 3,30 | disponible sur demande |
| 1 1/4" | 32 | 42,2 (1,66) | 5S | 1,65 (0,065) | 38,9 | 1,68 | disponible sur demande |
| 1 1/4" | 32 | 42,2 (1,66) | 10S | 2,77 (0,109) | 36,7 | 2,75 | disponible sur demande |
| 1 1/4" | 32 | 42,2 (1,66) | 40S | 3,56 (0,140) | 35,1 | 3,46 | disponible sur demande |
| 1 1/4" | 32 | 42,2 (1,66) | 80S | 4,85 (0,191) | 32,5 | 4,56 | disponible sur demande |
| 1 1/2" | 40 | 48,3 (1,9) | 5S | 1,65 (0,065) | 45,0 | 1,95 | disponible sur demande |
| 1 1/2" | 40 | 48,3 (1,9) | 10S | 2,77 (0,109) | 42,8 | 3,17 | disponible sur demande |
| 1 1/2" | 40 | 48,3 (1,9) | 40S | 3,68 (0,145) | 40,9 | 4,13 | disponible sur demande |
| 1 1/2" | 40 | 48,3 (1,9) | 80S | 5,08 (0,200) | 38,1 | 5,52 | disponible sur demande |
| 2" | 50 | 60,3 (2,375) | 5S | 1,65 (0,065) | 57,0 | 2,45 | disponible sur demande |
| 2" | 50 | 60,3 (2,375) | 10S | 2,77 (0,109) | 54,8 | 4,01 | disponible sur demande |
| 2" | 50 | 60,3 (2,375) | 40S | 3,91 (0,154) | 52,5 | 5,55 | disponible sur demande |
| 2" | 50 | 60,3 (2,375) | 80S | 5,54 (0,218) | 49,2 | 7,63 | disponible sur demande |
| 2 1/2" | 65 | 73,0 (2,875) | 5S | 2,11 (0,083) | 68,8 | 3,76 | disponible sur demande |
| 2 1/2" | 65 | 73,0 (2,875) | 10S | 3,05 (0,120) | 66,9 | 5,37 | disponible sur demande |
| 2 1/2" | 65 | 73,0 (2,875) | 40S | 5,16 (0,203) | 62,7 | 8,80 | disponible sur demande |
| 2 1/2" | 65 | 73,0 (2,875) | 80S | 7,01 (0,276) | 59,0 | 11,6 | disponible sur demande |
| 3" | 80 | 88,9 (3,5) | 5S | 2,11 (0,083) | 84,7 | 4,60 | disponible sur demande |
| 3" | 80 | 88,9 (3,5) | 10S | 3,05 (0,120) | 82,8 | 6,58 | disponible sur demande |
| 3" | 80 | 88,9 (3,5) | 40S | 5,49 (0,216) | 77,9 | 11,5 | disponible sur demande |
| 3" | 80 | 88,9 (3,5) | 80S | 7,62 (0,300) | 73,7 | 15,6 | disponible sur demande |
| 3 1/2" | 90 | 101,6 (4) | 5S | 2,11 (0,083) | 97,4 | 5,28 | disponible sur demande |
| 3 1/2" | 90 | 101,6 (4) | 10S | 3,05 (0,120) | 95,5 | 7,55 | disponible sur demande |
| 3 1/2" | 90 | 101,6 (4) | 40S | 5,74 (0,226) | 90,1 | 13,9 | disponible sur demande |
| 3 1/2" | 90 | 101,6 (4) | 80S | 8,08 (0,318) | 85,4 | 19,0 | disponible sur demande |
| 4" | 100 | 114,3 (4,5) | 5S | 2,11 (0,083) | 110,1 | 5,96 | disponible sur demande |
| 4" | 100 | 114,3 (4,5) | 10S | 3,05 (0,120) | 108,2 | 8,53 | disponible sur demande |
| 4" | 100 | 114,3 (4,5) | 40S | 6,02 (0,237) | 102,3 | 16,4 | disponible sur demande |
| 4" | 100 | 114,3 (4,5) | 80S | 8,56 (0,337) | 97,2 | 22,7 | disponible sur demande |
| 5" | 125 | 141,3 (5,563) | 5S | 2,77 (0,109) | 135,8 | 9,66 | disponible sur demande |
| 5" | 125 | 141,3 (5,563) | 10S | 3,40 (0,134) | 134,5 | 11,8 | disponible sur demande |
| 5" | 125 | 141,3 (5,563) | 40S | 6,55 (0,258) | 128,2 | 22,2 | disponible sur demande |
| 5" | 125 | 141,3 (5,563) | 80S | 9,53 (0,375) | 122,2 | 31,6 | disponible sur demande |
| 6" | 150 | 168,3 (6,625) | 5S | 2,77 (0,109) | 162,8 | 11,5 | disponible sur demande |
| 6" | 150 | 168,3 (6,625) | 10S | 3,40 (0,134) | 161,5 | 14,1 | disponible sur demande |
| 6" | 150 | 168,3 (6,625) | 40S | 7,11 (0,280) | 154,1 | 28,9 | disponible sur demande |
| 6" | 150 | 168,3 (6,625) | 80S | 10,97 (0,432) | 146,4 | 43,5 | disponible sur demande |
| 8" | 200 | 219,1 (8,625) | 5S | 2,77 (0,109) | 213,6 | 15,1 | disponible sur demande |
| 8" | 200 | 219,1 (8,625) | 10S | 3,76 (0,148) | 211,6 | 20,4 | disponible sur demande |
| 8" | 200 | 219,1 (8,625) | 40S | 8,18 (0,322) | 202,7 | 43,5 | disponible sur demande |
| 8" | 200 | 219,1 (8,625) | 80S | 12,70 (0,500) | 193,7 | 65,9 | disponible sur demande |
| 10" | 250 | 273,0 (10,75) | 5S | 3,40 (0,134) | 266,2 | 23,1 | disponible sur demande |
| 10" | 250 | 273,0 (10,75) | 10S | 4,19 (0,165) | 264,6 | 28,4 | disponible sur demande |
| 10" | 250 | 273,0 (10,75) | 40S | 9,27 (0,365) | 254,5 | 61,5 | disponible sur demande |
| 10" | 250 | 273,0 (10,75) | 80S | 12,70 (0,500) | 247,6 | 83,2 | disponible sur demande |
| 12" | 300 | 323,8 (12,75) | 5S | 3,96 (0,156) | 315,9 | 31,9 | disponible sur demande |
| 12" | 300 | 323,8 (12,75) | 10S | 4,57 (0,180) | 314,7 | – | disponible sur demande |
| 12" | 300 | 323,8 (12,75) | 40S | 9,53 (0,375) | 304,7 | 75,4 | disponible sur demande |
| 12" | 300 | 323,8 (12,75) | 80S | 12,70 (0,500) | 298,4 | 99,5 | disponible sur demande |
| 14" | 350 | 355,6 (14) | 5S | 3,96 (0,156) | 347,7 | 35,1 | disponible sur demande |
| 14" | 350 | 355,6 (14) | 10S | 4,78 (0,188) | 346,0 | 42,2 | disponible sur demande |
| 14" | 350 | 355,6 (14) | 40S | 9,53 (0,375) | 336,5 | 82,9 | disponible sur demande |
| 14" | 350 | 355,6 (14) | 80S | 12,70 (0,500) | 330,2 | 109 | disponible sur demande |
| 16" | 400 | 406,4 (16) | 5S | 4,19 (0,165) | 398,0 | 42,4 | disponible sur demande |
| 16" | 400 | 406,4 (16) | 10S | 4,78 (0,188) | 396,8 | 48,2 | disponible sur demande |
| 16" | 400 | 406,4 (16) | 40S | 9,53 (0,375) | 387,3 | 95,2 | disponible sur demande |
| 16" | 400 | 406,4 (16) | 80S | 12,70 (0,500) | 381,0 | 126 | disponible sur demande |
| 18" | 450 | 457 (18) | 5S | 4,19 (0,165) | 448,6 | 47,3 | disponible sur demande |
| 18" | 450 | 457 (18) | 10S | 4,78 (0,188) | 447,4 | 54,4 | disponible sur demande |
| 18" | 450 | 457 (18) | 40S | 9,53 (0,375) | 437,9 | 107 | disponible sur demande |
| 18" | 450 | 457 (18) | 80S | 12,70 (0,500) | 431,6 | 142 | disponible sur demande |
| 20" | 500 | 508 (20) | 5S | 4,78 (0,188) | 498,4 | 60,5 | disponible sur demande |
| 20" | 500 | 508 (20) | 10S | 5,54 (0,218) | 496,9 | 70,3 | disponible sur demande |
| 20" | 500 | 508 (20) | 40S | 9,53 (0,375) | 488,9 | 119 | disponible sur demande |
| 20" | 500 | 508 (20) | 80S | 12,70 (0,500) | 482,6 | 158 | disponible sur demande |
| 22" | 550 | 559 (22) | 5S | 4,78 (0,188) | 549,4 | 66,5 | disponible sur demande |
| 22" | 550 | 559 (22) | 10S | 5,54 (0,218) | 547,9 | 77,4 | disponible sur demande |
| 22" | 550 | 559 (22) | 40S | 9,53 (0,375) | 539,9 | 132 | disponible sur demande |
| 22" | 550 | 559 (22) | 80S | 12,70 (0,500) | 533,6 | 174 | disponible sur demande |
| 24" | 600 | 610 (24) | 5S | 5,54 (0,218) | 598,9 | 84,2 | disponible sur demande |
| 24" | 600 | 610 (24) | 10S | 6,35 (0,250) | 597,3 | 96,4 | disponible sur demande |
| 24" | 600 | 610 (24) | 40S | 9,53 (0,375) | 590,9 | 144 | disponible sur demande |
| 24" | 600 | 610 (24) | 80S | 12,70 (0,500) | 584,6 | 191 | disponible sur demande |
| 30" | 750 | 762 (30) | 5S | 6,35 (0,250) | 749,3 | 121 | disponible sur demande |
| 30" | 750 | 762 (30) | 10S | 7,92 (0,312) | 746,2 | 150 | disponible sur demande |
disponible sur demande – nous indiquons le délai avec l’offre.
Tolérances : diamètre extérieur et épaisseur selon ASTM A999 (tubes selon A312) de NPS 1/2 à 30, telles que le marché les indique. L’épaisseur peut être inférieure à la cote nominale de 12,5 % au plus – la documentation ne donne pas de limite supérieure.
Dimensions : telles que le marché les fournit – d’après la documentation des fabricants et des fournisseurs. Masses : d’après la même documentation, vérifiées par le calcul à partir des dimensions nominales (acier austénitique). Les schedules de la B36.19M portent un S : 5S, 10S, 40S, 80S.
Nous approvisionnons les tubes inox selon ASME B36.19M sur demande – le tableau montre les cotes du marché pour que vous puissiez fixer taille et schedule à l’avance.
Écarts limites selon le diamètre extérieur
| Plage de dimensions NPS | Écart limite D (mm) | Écart limite D (po) | Écart limite épaisseur |
|---|---|---|---|
| 1/2" à 1 1/2" | +0,4 / −0,8 | +0,016 / −0,031 | −12,5 % |
| plus de 1 1/2" à 4" | +0,8 / −0,8 | +0,031 / −0,031 | −12,5 % |
| plus de 4" à 8" | +1,6 / −0,8 | +0,063 / −0,031 | −12,5 % |
| plus de 8" à 18" | +2,4 / −0,8 | +0,094 / −0,031 | −12,5 % |
| plus de 18" à 26" | +3,2 / −0,8 | +0,126 / −0,031 | −12,5 % |
| plus de 26" à 30" | +4,0 / −0,8 | +0,157 / −0,031 | −12,5 % |
Épaisseur : seulement l’écart sous la cote nominale – la documentation ne donne pas de limite supérieure. Sur le dessin, « Afficher les tolérances » place ces valeurs à chaque cote.
Extrémités à souder selon ASME B16.25
Comment les extrémités des tubes et des raccords sont préparées pour le soudage bout à bout – sauf indication contraire à la commande :
- paroi inférieure à x (x = 0,19 po / 4,8 mm pour l’acier au carbone et les aciers alliés ferritiques, 0,12 po / 3 mm pour l’austénitique) : extrémités coupées droites ou légèrement chanfreinées, au choix du fabricant – pas de chanfrein
- paroi de x à 0,88 po (22 mm) inclus : chanfrein simple 37,5° ± 2,5°, talon 0,06 po ± 0,03 po (1,6 mm ± 0,8 mm)
- paroi supérieure à 0,88 po (22 mm) : chanfrein composé – 37,5° ± 2,5° depuis le talon jusqu’à 0,75 po (19 mm), puis 10° ± 2,5° vers l’extérieur, talon 0,06 po ± 0,03 po (1,6 mm ± 0,8 mm)
- les contours de transition du chanfrein vers le corps du raccord suivent l’ASME B16.9 (enveloppe maximale) – le catalogue renvoie à la norme
- épaisseur minimale à l’extrémité 87,5 % de la nominale (règle des tubes) – le diamètre intérieur et la paroi nominale aux extrémités sont spécifiés par l’acheteur
- la même géométrie de chanfrein vaut pour les tubes (extrémités B36.10M), les raccords (B16.9) et les brides à collerette (B16.5) – la B16.25 est la norme commune de préparation des extrémités
Comment lire le tableau
Les diamètres extérieurs sont les mêmes que pour les tubes en acier selon ASME B36.10M – NPS 4 mesure 114,3 mm. Les parois des schedules S sont en revanche des valeurs propres : 40S correspond à S40 jusqu’à NPS 10, 80S à S80 jusqu’à NPS 8 – au-delà, les parois S sont plus minces. Plus de détails dans la règle pratique DN n’est pas NPS.
Les écarts limites sont fixés par la norme de matériau du tube (par exemple ASTM A312), pas par la B36.19M. Ce que couvre la norme : fiche ASME B36.19M. Tubes en acier : ASME B36.10M.
Questions fréquentes
Quelle est l’épaisseur d’un tube inox schedule 10S selon ASME B36.19M ?
Le tableau de dimensions de cette page donne diamètre extérieur, épaisseur et poids par NPS et schedule 5S, 10S, 40S et 80S en millimètres, pouces entre parenthèses ; 40S et 80S coïncident avec sch 40 et sch 80 jusqu’au NPS 12.
Prendre les cotes sur la pièce ? Diamètre extérieur et paroi se mesurent comme sur un tube EN – avec un schéma de mesure NPS 4 Schedule 40 et la différence entre NPS, Schedule et cote réelle. Bien mesurer
À propos de ce tableau de dimensions
Les tubes inox selon la norme américaine se commandent par NPS et schedule – ici les schedules portent un S : 5S, 10S, 40S, 80S. Choisissez-les et lisez diamètre extérieur, épaisseur, diamètre intérieur et masse au mètre, en millimètres avec les pouces entre parenthèses.
Matériaux: par ex. ASTM A312 TP304L, TP316L
