Klöpperböden und Kappen: gewölbte Böden nach DIN 28011 und DIN 2617

Wo ein Behälter oder eine Rohrleitung endet, sitzt ein gewölbter Boden: der Klöpperboden nach DIN 28011 im Apparate- und Behälterbau, die Kappe nach DIN 2617 als eingeschweißter Rohrabschluss. Diese Seite erklärt die Geometrie aus Wölbung (Kalotte), Krempe und Bord, den Unterschied zwischen Boden, Kappe und Blindflansch, die nötigen Bestellangaben – und warum eine Feuerschale trotz ähnlicher Form etwas ganz anderes ist.

Normen: DIN 28011 (Böden) · DIN 2617/EN 10253 (Kappen) · EN 1092-1 (Blindflansche)
Werkstoffe: Stahl (z. B. P235GH, S235JR) · Edelstahl 1.4571
Einsatz: Behälterbau, Rohr- und Behälterabschluss
Lieferbarkeit: ab Lager oder beschafft

Wann nimmt man was?

Rohrende verschließen: welche der sechs Arten passt?

Ein Rohrende lässt sich auf sechs Arten verschließen, und keine davon ist „die richtige“ – jede beantwortet eine andere Frage. Die Gegenüberstellung aller sechs mit Normlage, Größenbereich, Bauhöhe, Druck und typischem Einsatz steht auf einer eigenen Seite: Rohrende verschließen – Kappe, Boden, Blindflansch, Stopfen oder Steckscheibe.

Diese Seite hier bleibt bei der Form: was einen Klöpperboden von einem Korbbogenboden unterscheidet, wie die Kappe dazu steht und wo die Feuerschale aufhört.

Der Klöpperboden nach DIN 28011

Der Klöpperboden ist die im deutschsprachigen Raum verbreitetste Form des gewölbten Bodens. Seine Kontur setzt sich aus drei Zonen zusammen: der Wölbung – im Behälterbau Kalotte genannt – (Kugelabschnitt mit Wölbungsradius R = Da), der Krempe (Übergangsradius r = 0,1 × Da) und dem zylindrischen Bord, an dem der Boden mit dem Behältermantel oder Rohr verschweißt wird. Typische Einsätze: Behälter- und Apparateböden, Deckel, Endböden an Silos und Lagertanks – vom Kleinbehälter bis zum Großapparat.

Klöpperboden im Schnitt: Wölbung – im Behälterbau Kalotte – (R = Da), Krempe (r = 0,1 × Da) und zylindrischer Bord h₁. Eigene Schemazeichnung.

Maße der Klöpperböden, die wir führen

Diese Übersicht zeigt die Größen, für die wir eine eigene Hausquelle haben – 11 Größen auf 7 Durchmessern. DIN 28011 führt darüber hinaus weitere Abmessungen; nennen Sie uns Durchmesser und Wanddicke, und wir sagen Ihnen, was wir dazu wissen.

Die Norm nennt Maße. Was hier steht, ist lieferbar – ab Lager oder beschafft; was wie schnell verfügbar ist, klären wir auf Anfrage.

Klöpperböden nach DIN 28011 – Maße in mm, Gewicht in kg für Dichte 7,85 kg/dm³. Von uns nach den Gleichungen der Norm berechnet, nicht aus der Normtabelle übernommen.
Da – Außen-Ø (mm)	s – Wanddicke (mm)	h₁ – Bordhöhe (mm)	h₃ – Gesamthöhe (mm)	Gewicht (kg)
168,3	5	20	50,3	1,7
219,1	5	20	60,1	2,6
219,1	6	25	64,7	3,4
273	5	20	70,6	3,9
273	6	25	75,1	4,9
323,9	7	25	84,5	7,8
355,6	5	20	86,5	6,4
355,6	8	30	95,2	11
406,4	8	30	105	13,9
508	8	30	124,7	20,9
508	10	35	128,7	26,9

Wölbung (Kalotte) und Krempe ergeben sich aus dem Außendurchmesser: R = Da und r = 0,1 × Da – deshalb stehen sie nicht als eigene Spalten in der Tabelle.

Weitere lieferbare Abmessungen (99)

Ganze Tabelle anzeigen · mehr als 90 Zeilen

Weitere lieferbare Abmessungen – 99 Zeilen, alle Maße in Millimeter.
Außendurchmesser Da in mm	Wanddicke s in mm
168,3	3
168,3	4
168,3	6
168,3	8
219,1	3
219,1	4
219,1	8
219,1	10
273	3
273	4
273	8
273	10
323,9	3
323,9	4
323,9	5
323,9	6
323,9	8
323,9	10
355,6	3
355,6	4
355,6	6
355,6	10
406,4	3
406,4	4
406,4	5
406,4	6
406,4	10
508	3
508	4
508	5
508	6
508	12
600	3
600	4
600	5
600	6
600	8
600	10
600	12
700	3
700	4
700	5
700	6
700	8
800	3
800	4
800	5
800	6
800	8
800	10
800	12
900	3
900	4
900	5
900	6
900	8
900	10
1000	3
1000	4
1000	5
1000	6
1000	8
1000	10
1100	3
1100	4
1100	5
1100	6
1100	8
1200	3
1200	4
1200	5
1200	6
1200	8
1300	3
1300	4
1300	5
1300	6
1400	3
1400	4
1400	5
1400	6
1400	8
1500	3
1500	4
1500	5
1500	6
1500	8
1600	3
1600	4
1600	5
1600	6
1600	8
1800	3
1800	4
1800	5
1800	6
2000	4
2000	5
2000	6

Bestellmaße und von uns gerechnete Werte; lieferbar ab Lager oder beschafft, Verfügbarkeit auf Anfrage. Grenzabmaße und Normangaben: siehe Haupttabelle und Normausgabe.

Für höhere Drücke gibt es den stärker bzw. tiefer gewölbten Korbbogenboden nach DIN 28013 (R = 0,8 × Da, r = 0,154 × Da) – größere Krempe, günstigere Spannungsverteilung, mehr Bauhöhe. Beide Formen liefern wir in Stahl (z. B. P235GH, S235JR) und Edelstahl (z. B. 1.4571), auf Wunsch mit Prüfzeugnis nach DIN EN 10204 – als drucktragendes Bauteil gehört das Zeugnis zur Dokumentation dazu.

Kappen

Kappen nach DIN 2617: der eingeschweißte Rohrabschluss

Die Kappe (auch Schweißkappe oder Boden genannt) verschließt ein Rohrende dauerhaft: Sie wird wie ein Formstück stumpf eingeschweißt und nach Rohrabmessung bestellt – Außendurchmesser und Wanddicke passend zum Rohr. Historisch in der DIN 2617 genormt, gehört sie heute zur Formstück-Normenreihe EN 10253 – genau wie Rohrbogen (früher DIN 2605), T-Stücke (DIN 2615) und Reduzierstücke (DIN 2616); im Handel ist die Bezeichnung „Kappe DIN 2617“ weiterhin üblich.

Kappe oder Blindflansch? Die Kappe ist die dauerhafte, dichte und günstige Lösung – geöffnet wird nur durch Trennen. Soll die Leitung gelegentlich geöffnet werden (Revision, Reinigung, spätere Erweiterung), ist der lösbare Blindflansch die richtige Wahl – mehr dazu auf unserer Seite Flanschnormen. Alle sechs Verschlussarten nebeneinander: Rohrende verschließen.

Direkt zur bemaßten Zeichnung und Maßtabelle – je Werkstoff eine Seite:

Maßfinder + Zeichnung · Stahl

Kappen aus Stahl – DIN EN 10253-2

Bemaßte Zeichnung für jede Größe, Typ A und Typ B umschaltbar, mit ausführlichen Maßübersichten, Gesamthöhe K, Ausnutzungsgrad und Toleranzen.

Maßfinder + Zeichnung · Edelstahl

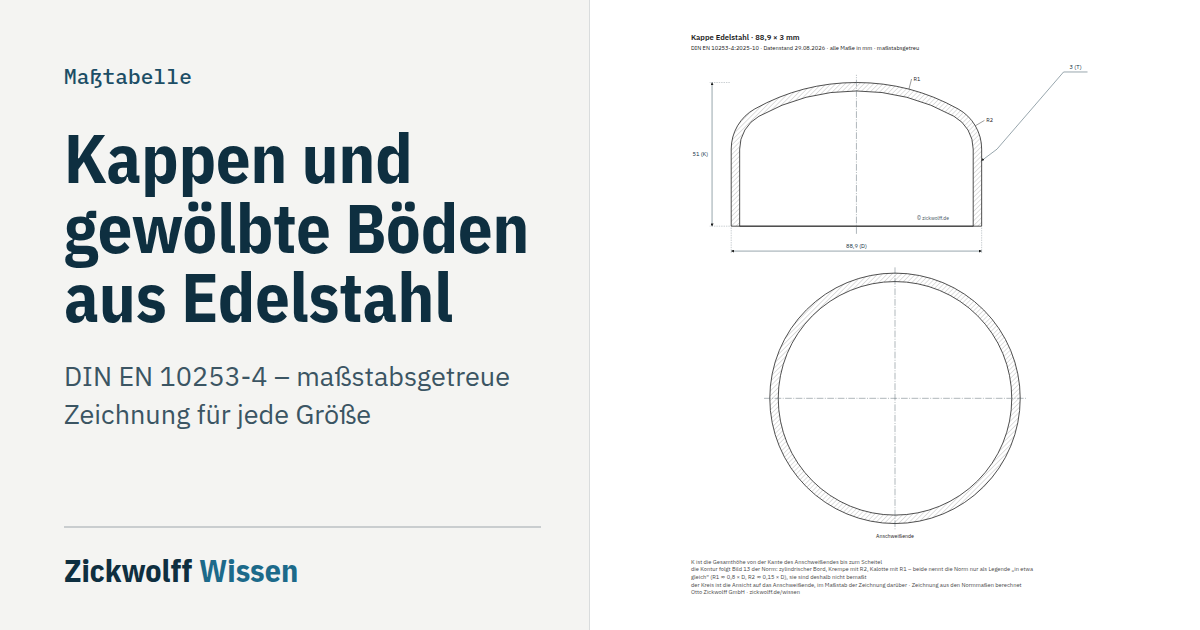

Kappen und gewölbte Böden aus Edelstahl – DIN EN 10253-4

Dieselbe Zeichnung für nichtrostenden Stahl – und zusätzlich der gewölbte Boden, den Teil 4 als eigene Bauform führt: flacher, mit größerem Wölbungsradius, umschaltbar in derselben Zeichnung.

Abgrenzung

Abgrenzung: Feuerschale ist kein Klöpperboden

Der Form nach zum Verwechseln ähnlich, technisch zwei Welten: Feuerschalen (auch als Pflanz- oder Dekoschale genutzt) sind ungenormte Umformteile aus deutlich dünnerem Blech. Sie unterliegen weder den Maß- und Werkstoffanforderungen der DIN 28011 noch einer Zeugnispflicht – und sind dadurch spürbar günstiger. Für den Garten genau richtig, als drucktragendes Bauteil im Behälter- oder Rohrleitungsbau nicht zulässig. Umgekehrt gilt: Wer nur eine Feuerschale braucht, muss keinen geprüften Klöpperboden bezahlen.

Demnächst im Shop

Feuerschalen

Ungenormte Schalen aus dünnerem Blech für Feuerstelle, Pflanzschale und Deko – die Shop-Kategorie ist in Vorbereitung, bis dahin einfach anfragen.

Bestellung

Diese Angaben machen Ihre Anfrage eindeutig

Außendurchmesser Da und Wanddicke s – bei Kappen passend zur Rohrabmessung.
Werkstoff: z. B. P235GH oder S235JR (Stahl), 1.4571 (Edelstahl) – bei Unklarheiten hilft unsere Übersicht Werkstoffe im Vergleich.
Norm bzw. Form: Klöpperform DIN 28011, Korbbogenform DIN 28013 oder Kappe DIN 2617 / EN 10253.
Prüfzeugnis nach DIN EN 10204 (z. B. 3.1), wenn das Teil drucktragend eingesetzt wird.
Stückzahl und ggf. gewünschte Bearbeitung (Bohrungen, Stutzen, Beschichtung).

Häufige Fragen zu Klöpperböden und Kappen

Was ist der Unterschied zwischen Klöpperboden und Korbbogenboden?

Beides sind gewölbte Böden, sie unterscheiden sich in der Geometrie: Der Klöpperboden nach DIN 28011 hat den Kalottenradius R = Da und den Krempenradius r = 0,1 × Da. Der Korbbogenboden nach DIN 28013 ist mit R = 0,8 × Da und r = 0,154 × Da stärker bzw. tiefer gewölbt, mit größerer Krempe – er baut höher und verteilt Spannungen günstiger, was ihn für höhere Drücke interessant macht. Der Klöpperboden ist die im Behälterbau am weitesten verbreitete Form; Korbbogenböden beschaffen wir auf Anfrage.

Kappe oder Blindflansch – wie verschließe ich ein Rohrende?

Die Kappe wird stumpf eingeschweißt und verschließt das Rohrende dauerhaft – dicht, kompakt und günstig, aber nur durch Trennen wieder zu öffnen. Der Blindflansch verschließt eine Flanschverbindung lösbar: Für Reinigungs- und Revisionsöffnungen oder spätere Erweiterungen ist er die richtige Wahl. Faustregel: dauerhaft zu = Kappe, gelegentlich öffnen = Blindflansch. Die Entscheidungstabelle aller sechs Verschlussarten steht auf der Seite Rohrende verschließen.

Ist eine Feuerschale ein Klöpperboden?

Der Form nach ähnlich, technisch nein: Feuerschalen sind ungenormte Umformteile aus deutlich dünnerem Blech – ohne die Maß- und Werkstoffanforderungen der DIN 28011, ohne Prüfbescheinigung und dadurch spürbar günstiger. Für Feuerschale, Pflanzschale oder Deko-Zwecke genau richtig, als drucktragendes Bauteil im Behälter- oder Rohrleitungsbau nicht zulässig. Wir liefern beides – wichtig ist nur, dass die Anwendung zum Teil passt.

Welche Angaben braucht eine Anfrage für Klöpperböden oder Kappen?

Außendurchmesser Da, Wanddicke s, Werkstoff (z. B. P235GH, S235JR oder 1.4571), Norm bzw. Form (DIN 28011 Klöpperform, DIN 28013 Korbbogenform, Kappe DIN 2617/EN 10253), gewünschtes Prüfzeugnis nach EN 10204 (z. B. 3.1) und die Stückzahl. Bei Böden zusätzlich hilfreich: geplanter Einsatz (drucktragend oder nicht) und ob Bearbeitungen wie Bohrungen oder Stutzen benötigt werden.

Klöpperböden und Kappen direkt bestellen

Stahl- und Edelstahlausführungen finden Sie direkt im Shop – Sonderabmessungen, Korbbogenböden und bearbeitete Ausführungen fragen Sie einfach an.

Zum Shop

Klöpperböden Stahl

DIN 28011 in Stahlausführung – Kategorie Formteile → Stahl.

Zum Shop

Klöpperböden 1.4571

DIN 28011 in Edelstahl 1.4571 – Kategorie Formteile → Edelstahl.

Zum Shop

Kappen Stahl

Kappen DIN 2617 zum Einschweißen – Kategorie Formteile → Stahl.

Sonderabmessung anfragen

Teil in der Hand, Bezeichnung unleserlich? Tragen Sie ein, was Sie mit dem Messschieber abnehmen können – Außendurchmesser, Gesamthöhe und Wanddicke –, und der Bauteil-Bestimmer nennt Ihnen die Größen, die dazu passen. Er unterscheidet dabei Kappe und gewölbten Boden – und rechnet für beide verschieden: bei der Kappe nennt er die Größen, deren Grenzmaße Ihre Messwerte einschließen, mit der Tabellenzeile zu jedem Maß; beim Klöpperboden vergleicht er den Abstand zum Nennmaß und fällt kein Urteil über Zulässigkeit. Die DIN 28011 regelt ihre Grenzabmaße über Tabellen, die wir nicht führen, und ein angenommener Bereich wäre schlechter als keiner.

← Zur Wissensübersicht

Wie diese Daten entstehen. Diese Seite gibt keine Norm wieder. Sie zeigt die Maße, die man für Anfrage, Bestellung und Einbau braucht – für Größen, die wir liefern, abgeglichen mit Unterlagen von Herstellwerken und Lieferanten sowie mit unserem Sortiment. Bei jedem Wert steht, welcher Art er ist: von der Norm vorgegeben, von uns berechnet oder im Handel üblich. Verbindlich ist die jeweils gültige Norm, die Sie bei DIN Media beziehen. Wie wir Quellen auswählen und aktuell halten: Über dieses Wissen.

Fachliche Grundlage: DIN 28011, DIN 28013, DIN 2617 bzw. DIN EN 10253, DIN EN 10204; Sortiments- und Abgrenzungsangaben aus eigener Zickwolff-Handelspraxis (Stand Juli 2026). Angaben ohne Gewähr – maßgeblich sind stets die aktuellen Normtexte und die technischen Datenblätter des Herstellers.
