T-Stücke: Normen, Bauformen egal und reduziert, Auswahl

Was ist ein T-Stück?

Ein T-Stück ist ein Formstück zum Einschweißen, das eine Rohrleitung im 90°-Winkel abzweigt. Als Vormaterial lässt DIN EN 10253 nahtloses Rohr, geschweißtes Rohr, Blech und Band, Schmiedestücke und Stäbe zu (Tabelle 1). Der Abzweig entsteht je nach Verfahren durch Umformen aus der Rohrwand oder durch Einschweißen eines zweiten Rohres – das eine sagt nichts über das andere. Eingebaut wird das Teil an allen drei Enden stumpf eingeschweißt.

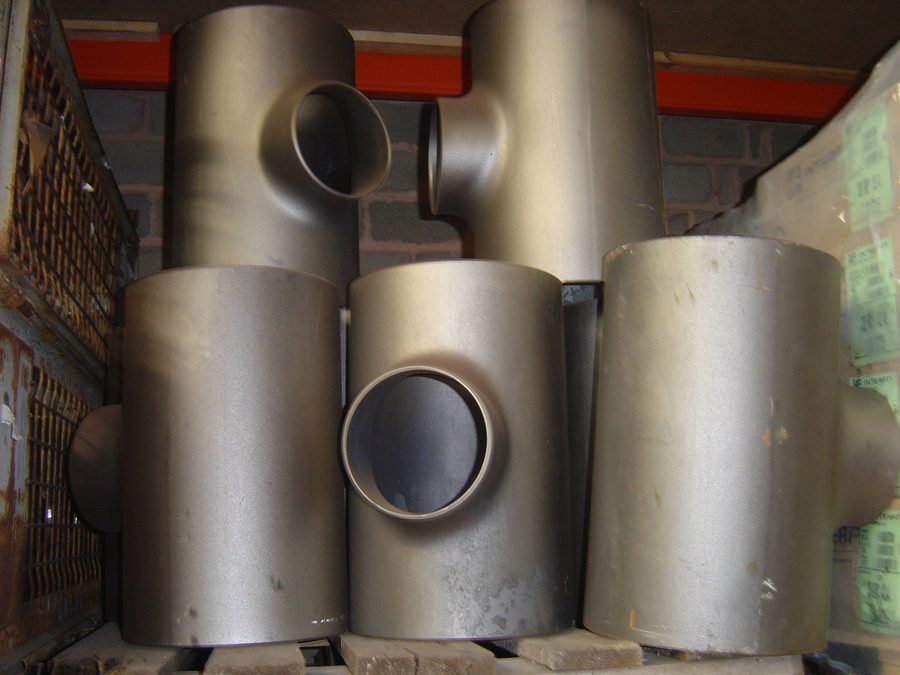

Die zwei Grundbauformen

Sonderbauform aus der Pipelinetechnik: das „Barred Tee“ (gesperrtes T-Stück) mit innenliegendem Steggitter im Abzweig, das Molche am Einfahren in den Abzweig hindert – nur als egales T-Stück üblich.

Normen: von DIN 2615 zu DIN EN 10253

Die alte DIN 2615 (Teil 1 = verminderter, Teil 2 = voller Ausnutzungsgrad) ist in der DIN EN 10253 aufgegangen:

• Stahl: DIN EN 10253-2, Typ A (≈ DIN 2615-1) und Typ B (≈ DIN 2615-2)
• Edelstahl: DIN EN 10253-4 (Werkstoffe z. B. 1.4541, 1.4571), nahtlos (S) oder geschweißt (W)

Die Formstück-Kurzbezeichnung DIN EN 10253-2 Form A auf Produktseiten bezeichnet den Typ A (verminderter Ausnutzungsgrad). Zur Systematik der DIN EN 10253 und ihrer vier Teile siehe auch die Wissensseite Rohrbogen; das Schwesterformstück derselben Normfamilie erklärt die Seite Reduzierstücke.

Begriffe, die im Markt durcheinandergehen

Beim T-Stück reden Anfrage, Angebot und Zeugnis erfahrungsgemäß häufiger aneinander vorbei als bei jedem anderen Formstück. Das liegt nicht an den Beteiligten: es sind sechs Zeichen und Wörter, die je nach Bezug etwas anderes bedeuten – fünf davon im Sprachgebrauch, das sechste in der Norm selbst. Wir schreiben sie hier auseinander – mit der Fundstelle, damit jeder es nachlesen kann.

1. „Gezogen“ – die Wand oder das Rohr?

Beim Rohr heißt „gezogen“ (kaltgezogen) ein Fertigungsschritt, der mit nahtlos nichts zu tun hat: es gibt nahtlose kaltgezogene Rohre und geschweißte kaltgezogene Rohre nebeneinander.

Beim T-Stück meint „gezogener Abzweig“ etwas anderes: die Rohrwand des Durchgangs wird geöffnet und der Abzweig aus ihr herausgezogen. Das Teil bleibt einteilig, ein zweites Rohr kommt nicht dazu.

Deshalb ist „gezogen“ nicht das Gegenstück zu „geschweißt“. Ein Hersteller kann ein geschweißtes Rohr nehmen und den Abzweig daraus ziehen – dann ist beides zugleich wahr.

2. Gezogen, ausgehalst, aufgesetzt – drei Stufen, nicht zwei

Zwischen „ganz herausgezogen“ und „Rohr aufgeschweißt“ liegt eine dritte, in der Praxis sehr verbreitete Stufe: das Aushalsen. Dabei wird der Rand des Wandausschnitts nur ein Stück weit hochgestellt, und das Abzweigrohr wird auf den so entstandenen Hals geschweißt. Der Vorteil: die Schweißnaht liegt in einer Ebene (V-Naht) und lässt sich röntgentechnisch gut prüfen.

• gezogen – Abzweig ganz aus der Wand geformt, kein zweites Rohr
• ausgehalst, v-geschweißt – Hals angeformt, Abzweigrohr darauf, V-Naht in einer Ebene
• umlaufend geschweißt – Abzweigrohr auf oder in den blanken Wandausschnitt gesetzt, Rundnaht

Genau diese drei Stufen führt DIN EN 10253-4:2025 als eigene Bauarten (Bilder 6 bis 8). Daher kommt auch das „v“ in „v-geschweißt“ – es ist die Nahtform der Aushalsung.

3. „Bauart“ – das Wort hat 2025 die Bedeutung gewechselt

In der Ausgabe 2008 stand Bauart für den Ausnutzungsgrad, also für A oder B. Seit der Ausgabe 2025 heißt das Typ, und Bauart bezeichnet die Form – beim Rohrbogen den Biegeradius, beim Reduzierstück konzentrisch oder exzentrisch, beim T-Stück die drei Abzweigausführungen von oben.

Wer mit einem älteren Katalog, einer alten Zeichnung oder der Vorgängernorm arbeitet, meint mit demselben Wort also etwas anderes. Im Zweifel nachfragen, ob A/B gemeint ist oder die Form.

4. „Geschweißt“ – der Abzweig oder das ganze Teil?

„Geschweißt“ kann zweierlei heißen:

• der Abzweig ist eingeschweißt (Bauart), oder
• das Formstück gilt als geschweißt – Kennzeichen W.

Und das Zweite ist weiter gefasst, als die meisten erwarten: Nach DIN EN 10253 ist ein Formstück auch dann ein geschweißtes Formstück, wenn nie geschweißt wurde – es genügt, dass das Vormaterialrohr eine Naht hat. Umgekehrt gilt ein Teil aus nahtlosem Rohr als geschweißt, sobald beim Herstellen geschweißt wird.

Dazu kommt: Solange die Bestellung nichts anderes festlegt, überlässt die Norm die Wahl zwischen nahtlosem und geschweißtem Rohr ausdrücklich dem Hersteller. Wer S braucht, muss es bestellen – geliefert wird sonst, was der Hersteller einsetzt. Am Teil selbst ist W verpflichtend zu kennzeichnen, S ist optional.

5. „Egal“ oder „gleich“ – dasselbe Teil

Im Handel heißt das T-Stück mit gleich großem Abzweig fast immer „egal“ (aus dem englischen equal tee). Die Norm sagt „T-Stück mit gleichem Abzweig“. Beides ist dasselbe Teil – Sie finden es bei uns unter beiden Wörtern.

Die Norm führt „gleich“ und „reduziert“ übrigens gar nicht als eigenes Merkmal: sie entscheidet es über die Maßangabe. Steht nur ein Maßpaar (D × T), ist ein T-Stück mit gleichem Abzweig gemeint; ein zweites Maßpaar macht daraus ein reduziertes.

6. „X“ – zwei verschiedene Größen, ein Buchstabe

Das ist keine Marktverwirrung, sondern eine der Norm selbst: DIN EN 10253 gebraucht den Buchstaben X zweimal. In der Zeichenerklärung steht er für die Grenzabmaße der Formstückgeometrie – die zulässige Abweichung von der Rechtwinkligkeit und der Ausrichtung, gemessen nach Bild 9 der Norm. In Anhang B dagegen steht dasselbe X für den Ausnutzungsgrad, also das Verhältnis der Druckfestigkeit des Formstücks zu der eines geraden Rohres.

Wenn Sie auf unseren Seiten „X = 94 %“ lesen, ist immer der Ausnutzungsgrad gemeint – ein Prozentwert. Die Geometrieabweichung ist ein Millimeterwert und steht bei uns im Toleranzblock unter „ausgewählte Maße und Formtoleranz“. Wer in der Symbolliste der Norm nachschlägt, findet allerdings zuerst das andere X.

Fachliche Grundlage dieses Abschnitts: DIN EN 10253-2:2026-07 und DIN EN 10253-4:2025-10, jeweils Abschnitt 3 (Begriffe), 5.3 (Bezeichnung), 8.2 (Herstellverfahren, Tabelle 1), 11.1.3 und 15 (Kennzeichnung); Bilder 4 bis 8 der Teil 4. Beschreibung der Fertigungsstufen nach Rohrleitungen – Grundlagen, Planung, Montage, S. 189. Nachweis nahtloser wie geschweißter kaltgezogener Rohre: Tabellenbuch für den Rohrleitungsbau, S. 72/73. Bedeutungswechsel von „Bauart“ nach der Gegenüberstellung EN 10253-4:2008/2025 des Bundesverbands Deutscher Stahlhandel. Hinweis zur Übersetzung von type und model: ERNE FITTINGS, Normenbroschüre 03/2018.

Einbaumaße und Geometrie

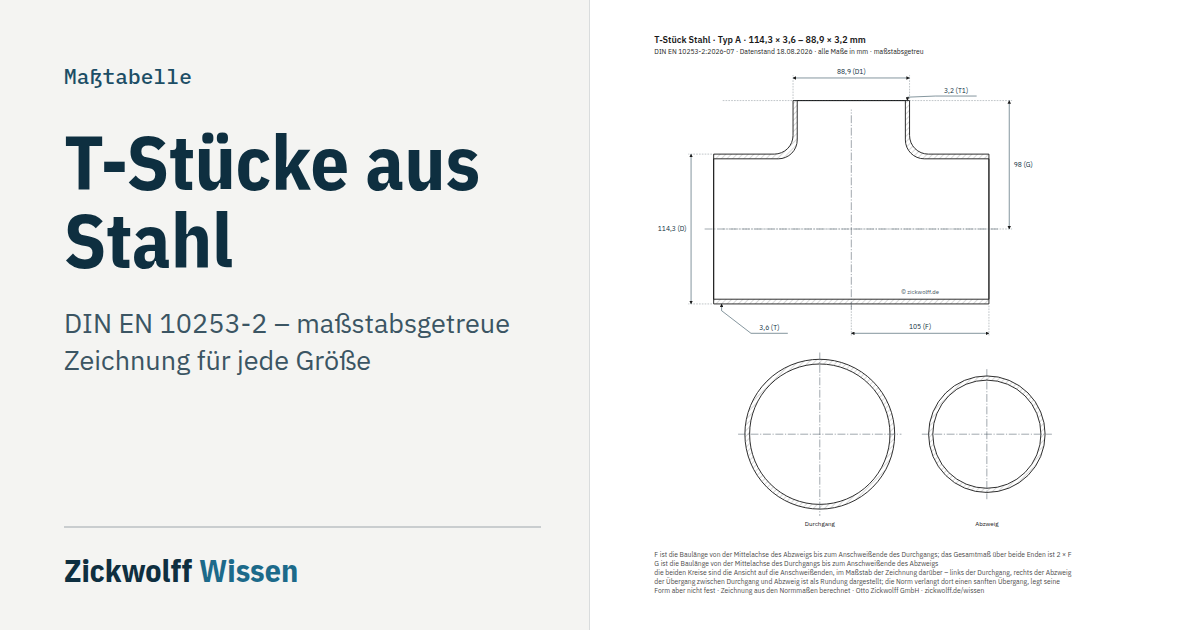

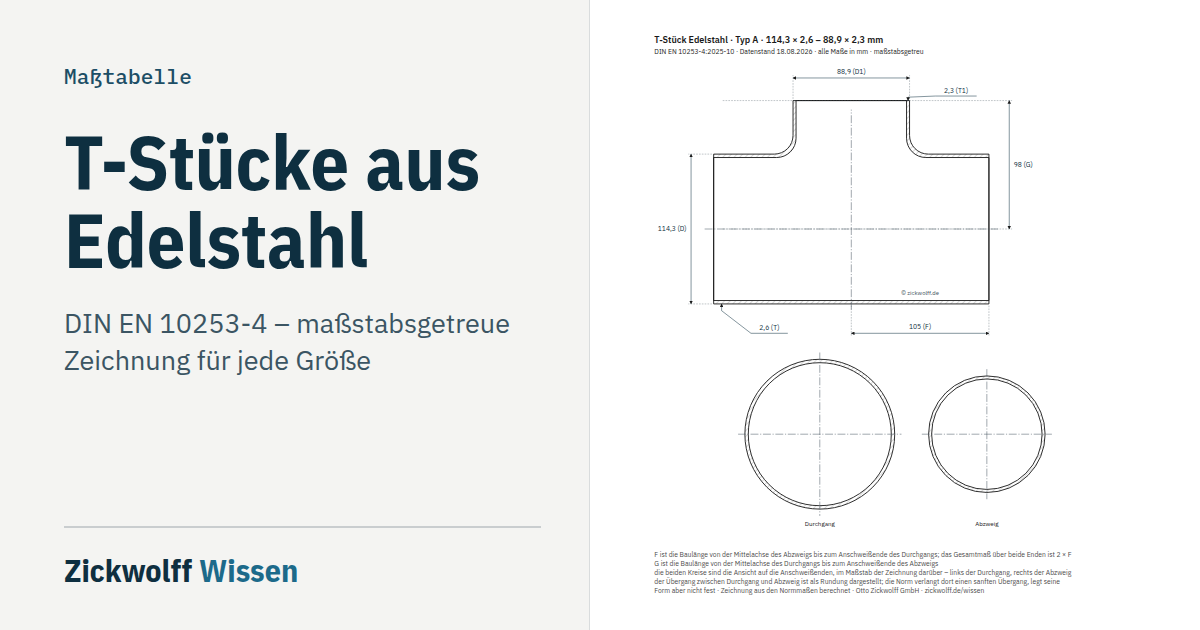

Die Norm legt je Abmessung die Einbaumaße fest (Maßbuchstaben nach DIN EN 10253): F = Mitte–Ende des Durchgangs, G = Mitte–Ende des Abzweigs. Beim egalen T-Stück ist F = G; beim reduzierten T-Stück bleibt F konstant und G sinkt mit der Abzweig-Nennweite.

Besonderheit der Fertigung: Beim Aushalsen wird die Seitenwand gestreckt; die Norm verlangt deshalb bei kaltgeformten T-Stücken nach DIN EN 10253-2 eine Oberflächenrissprüfung (Eindring- oder Magnetpulverprüfung) der Seitenwandbereiche.

Toleranzen (Kurzüberblick DIN EN 10253)

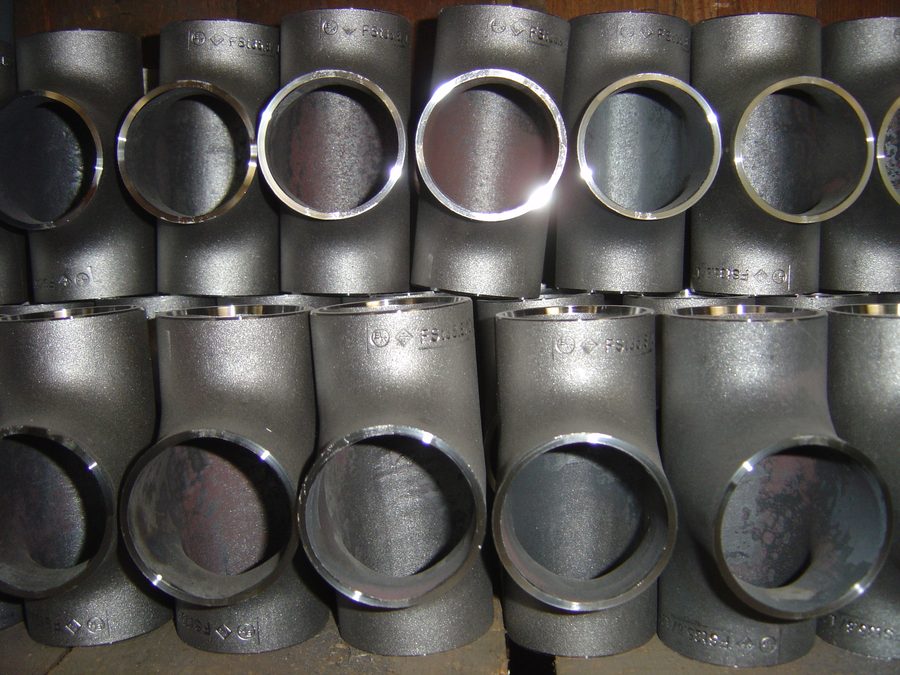

Durchfluss: mindestens 70 % des theoretischen Innendurchmessers (strenger als bei Bogen/Reduzierstück mit 80 %, weil das Aushalsen den Querschnitt einschnürt). Wanddicken-Minustoleranz −12,5 %. Ab ca. 3 mm Wanddicke Lieferung mit Schweißfase (30°/Stegkante 1,6 ± 0,8 mm); Die Details der Endenausführung (Fase oder rechtwinklig) regeln die jeweils gültige Normausgabe und die Bestellvereinbarung.

DIN EN ↔ ASME

Nach ASME B16.9 heißen die Bauformen Equal/Straight Tee und Reducing Tee. Die Mittenabstände sind bei zölligen Größen praktisch identisch mit den EN-Einbaumaßen (8″: 177,8 mm ASME vs. 178 mm EN); Unterschiede: ASME-Wanddicken folgen Schedules, und die EN normt zusätzlich rein metrische Größen (57; 76,1; 108; 133; 139,7; 159 mm usw.), die ASME nicht kennt. Werkstoffseitig sind ASTM A234 WPB und P235GH bzw. A403 WP316Ti und 1.4571 produktformspezifische Orientierungen – nicht automatisch gleichwertig oder austauschbar.
