Glatter Flansch Typ 01: Maßtabelle und Maßzeichnung nach DIN EN 1092-1
Abmessungen für den glatten Flansch Typ 01 nach DIN EN 1092-1 (früher DIN 2573 und DIN 2576) mit der Maßzeichnung Ihrer Größe – lieferbar ab Lager oder auf Bestellung. Alle Maße des glatten Flanschs (Typ 01) in einer Tabelle je Druckstufe: die Bohrung B₁ und die Anschlussmaße Außendurchmesser D, Lochkreis K, Löcher n × L und Dichtleiste d₁ zusammen mit der Blattdicke C₁, dazu Richtgewichte – von PN 6 bis PN 40, für alle Nennweiten von DN 10 bis DN 800. Alle Maße in Millimeter, Maßbuchstaben nach DIN EN 1092-1.

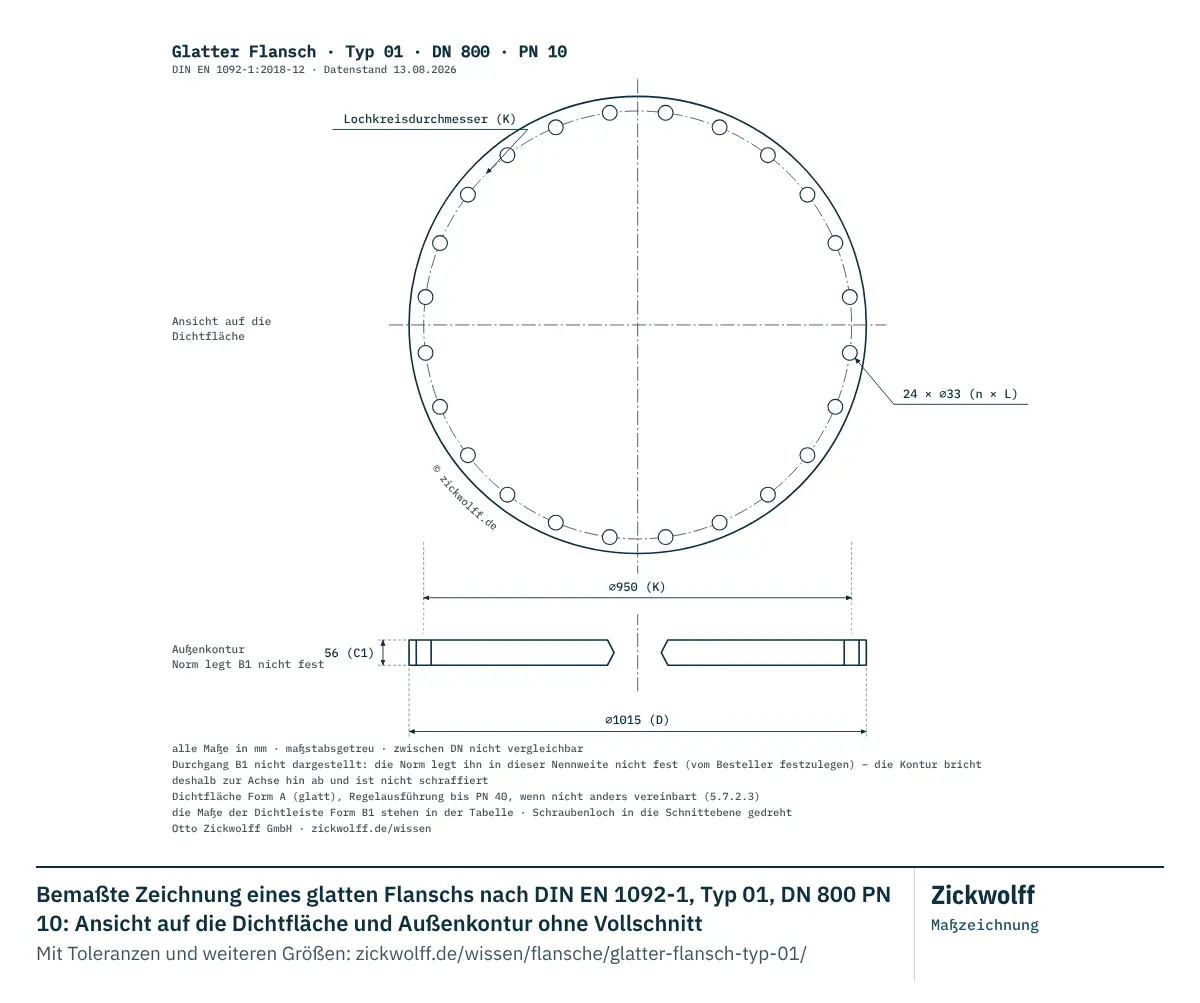

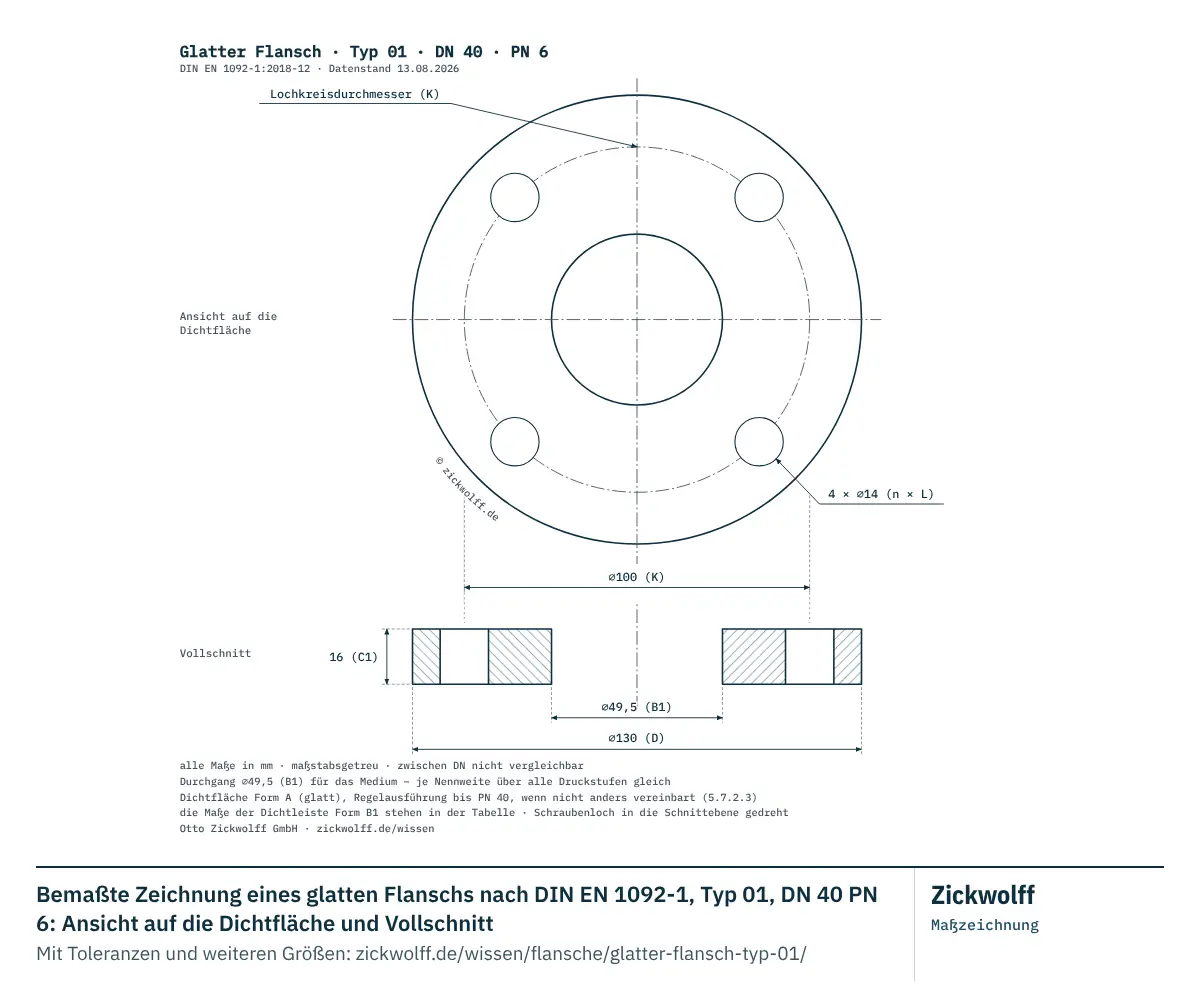

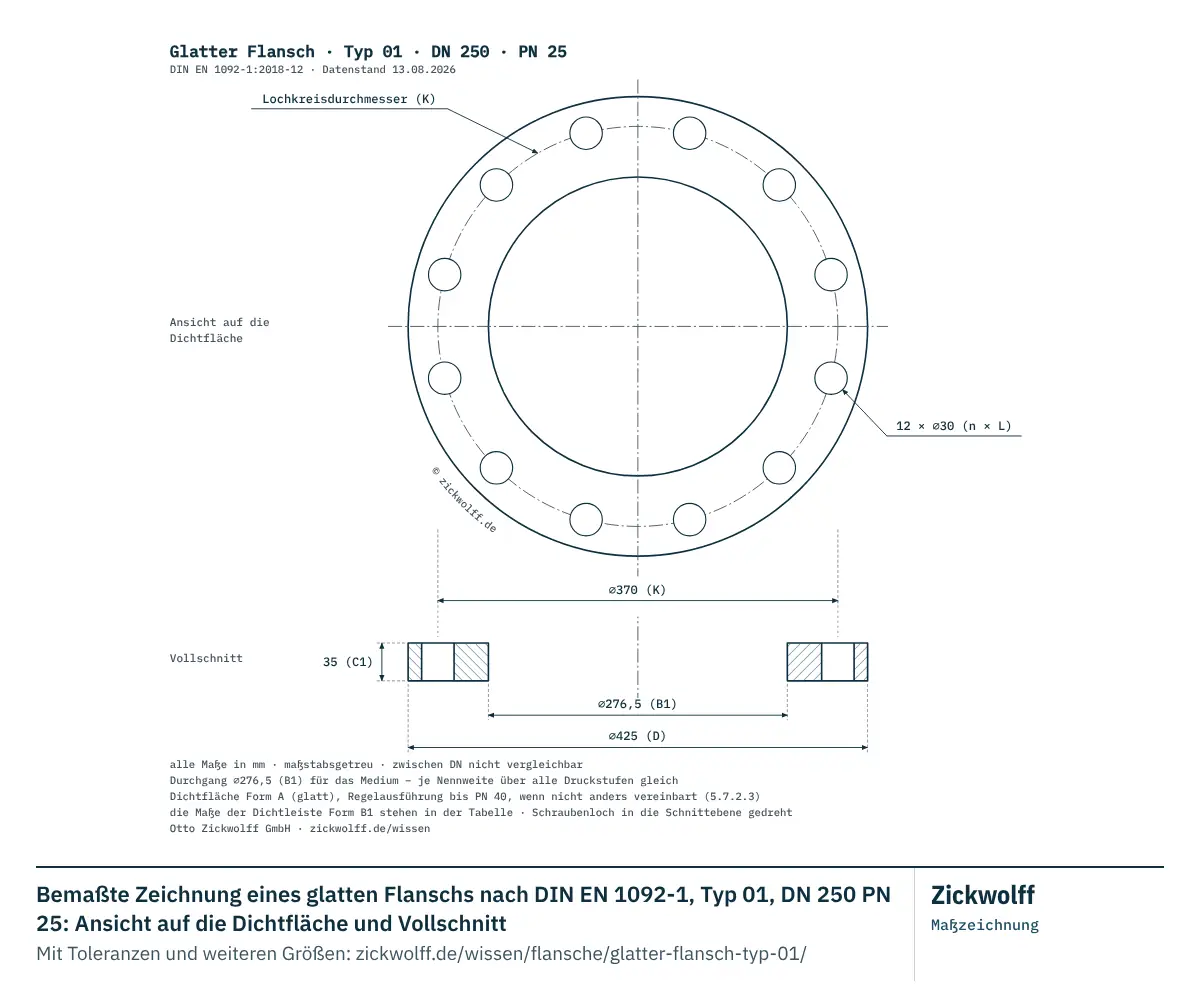

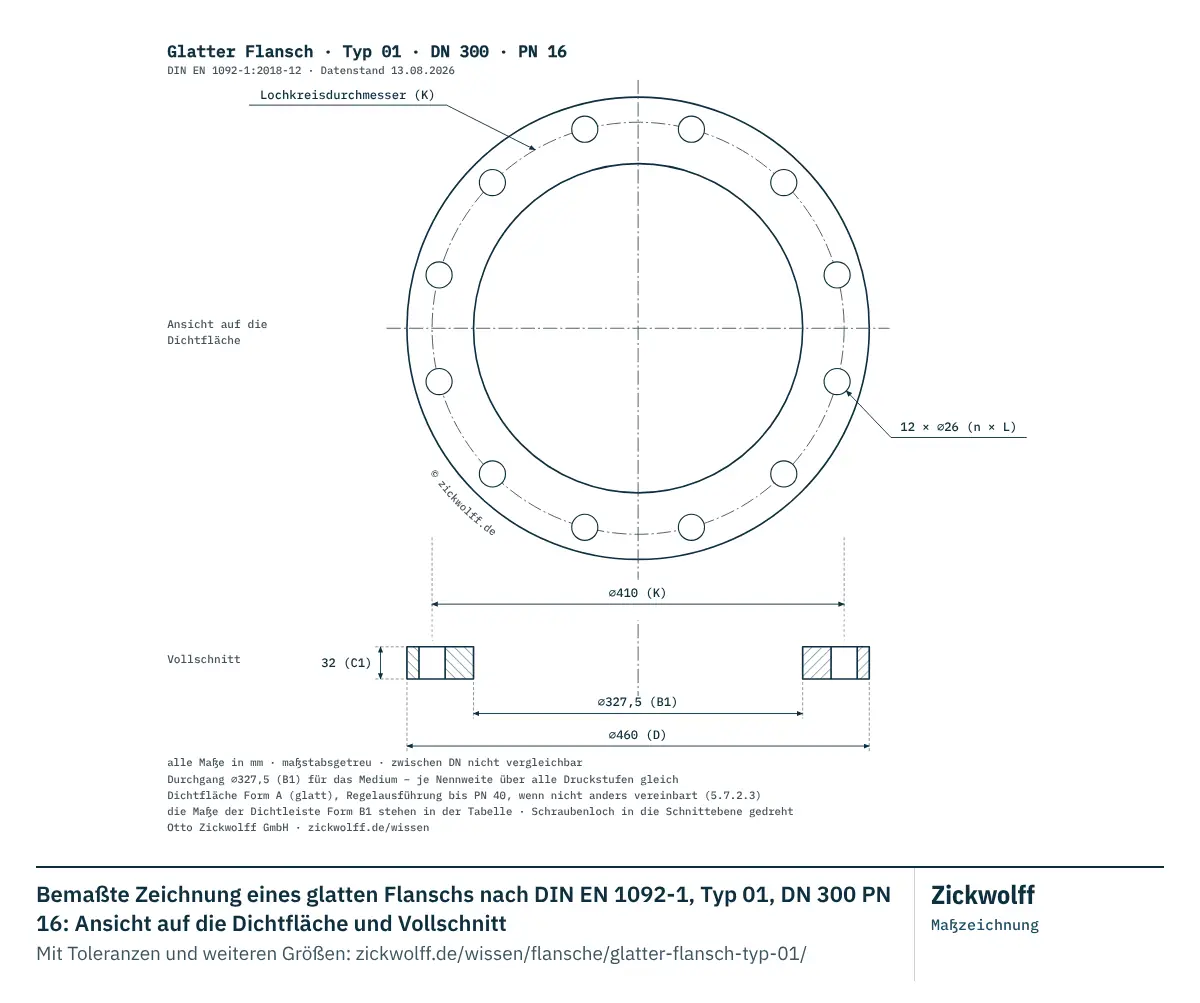

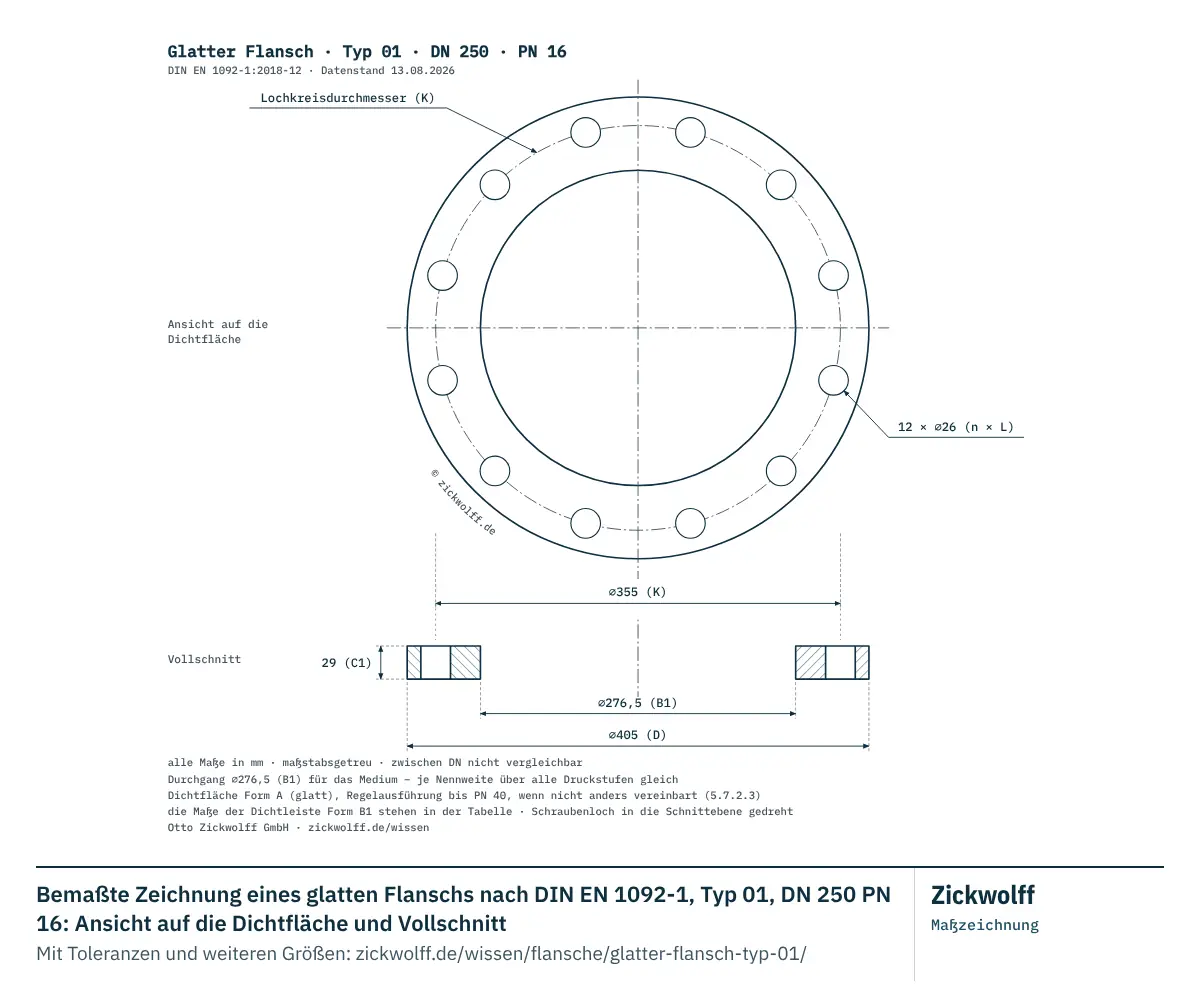

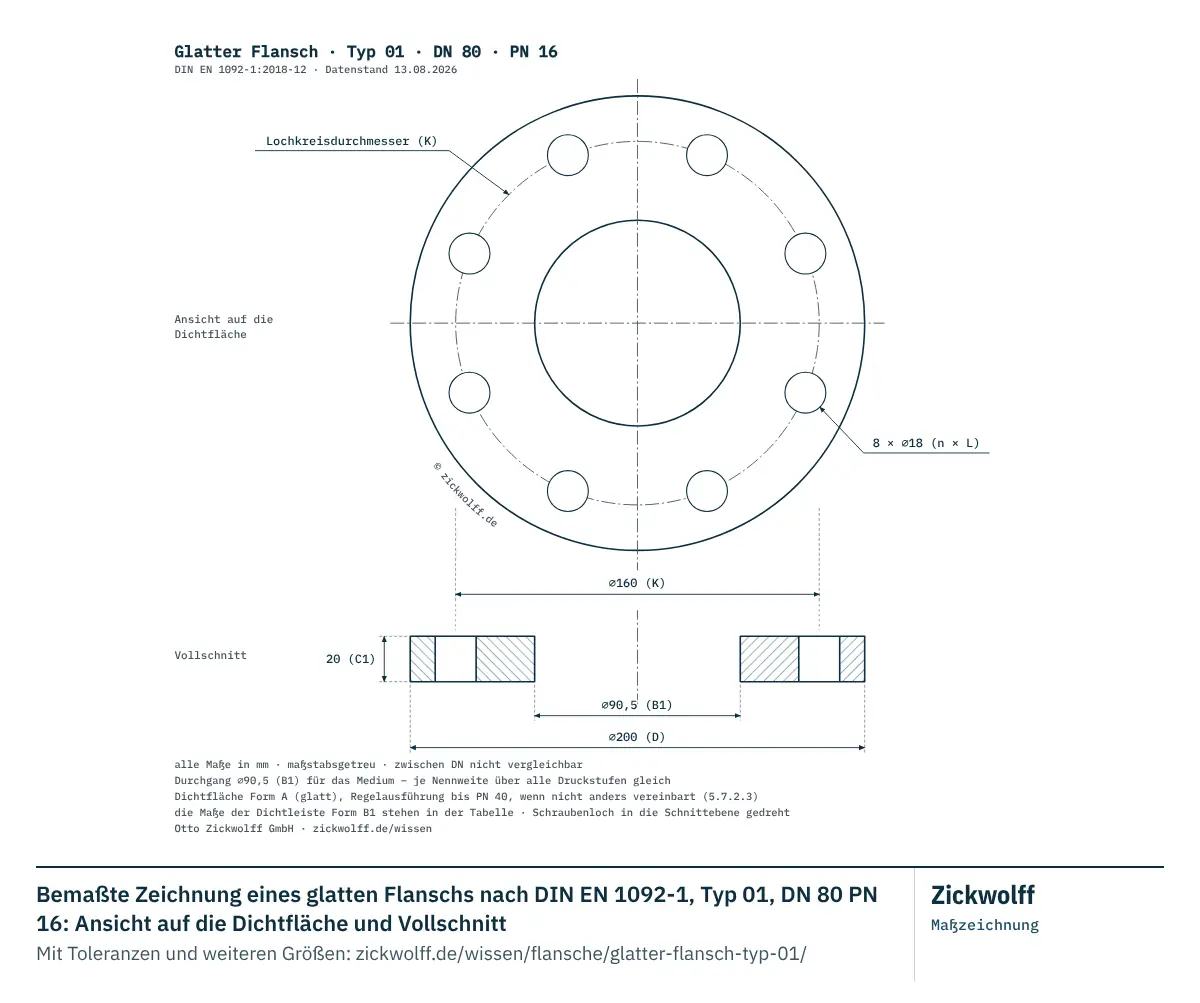

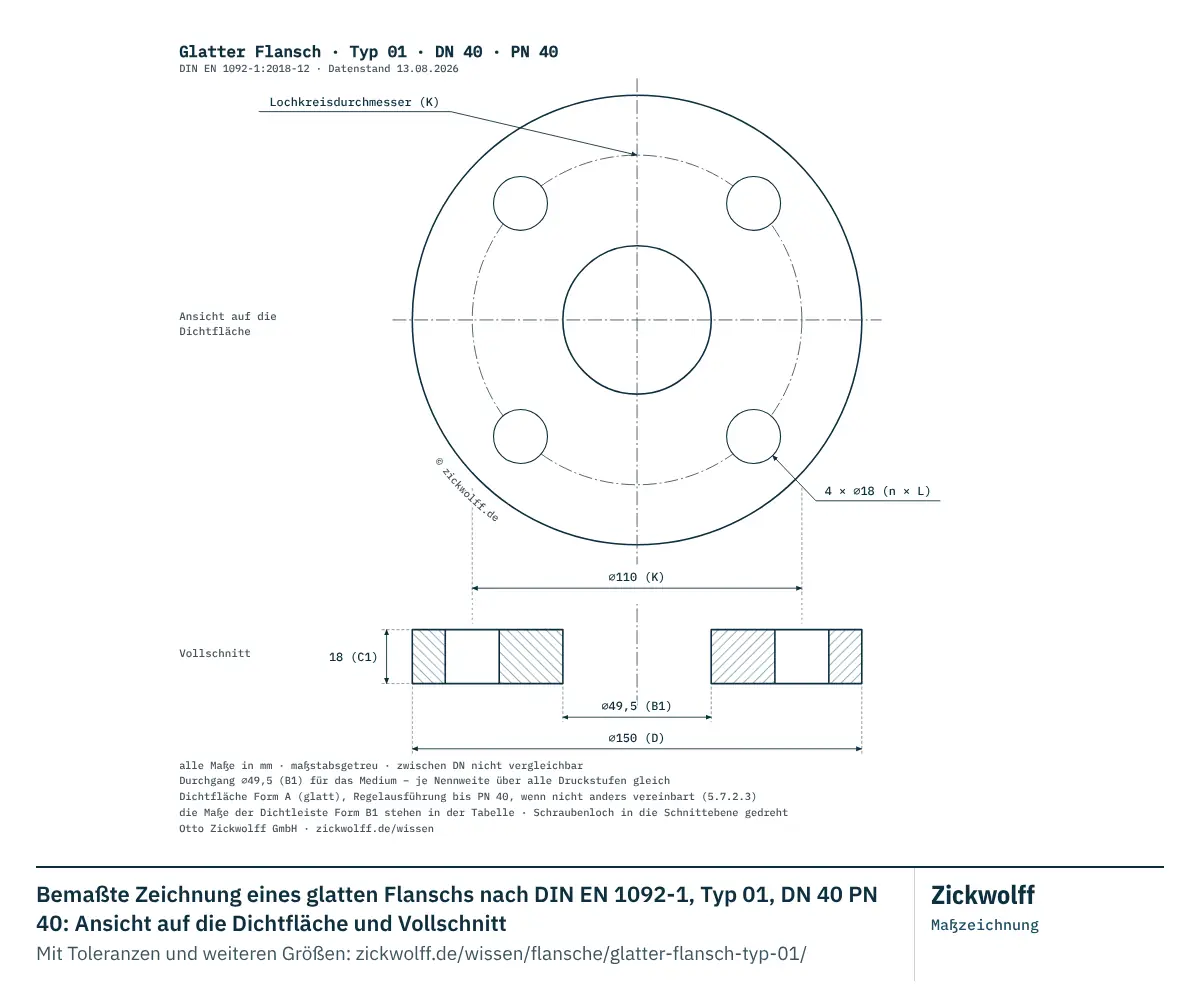

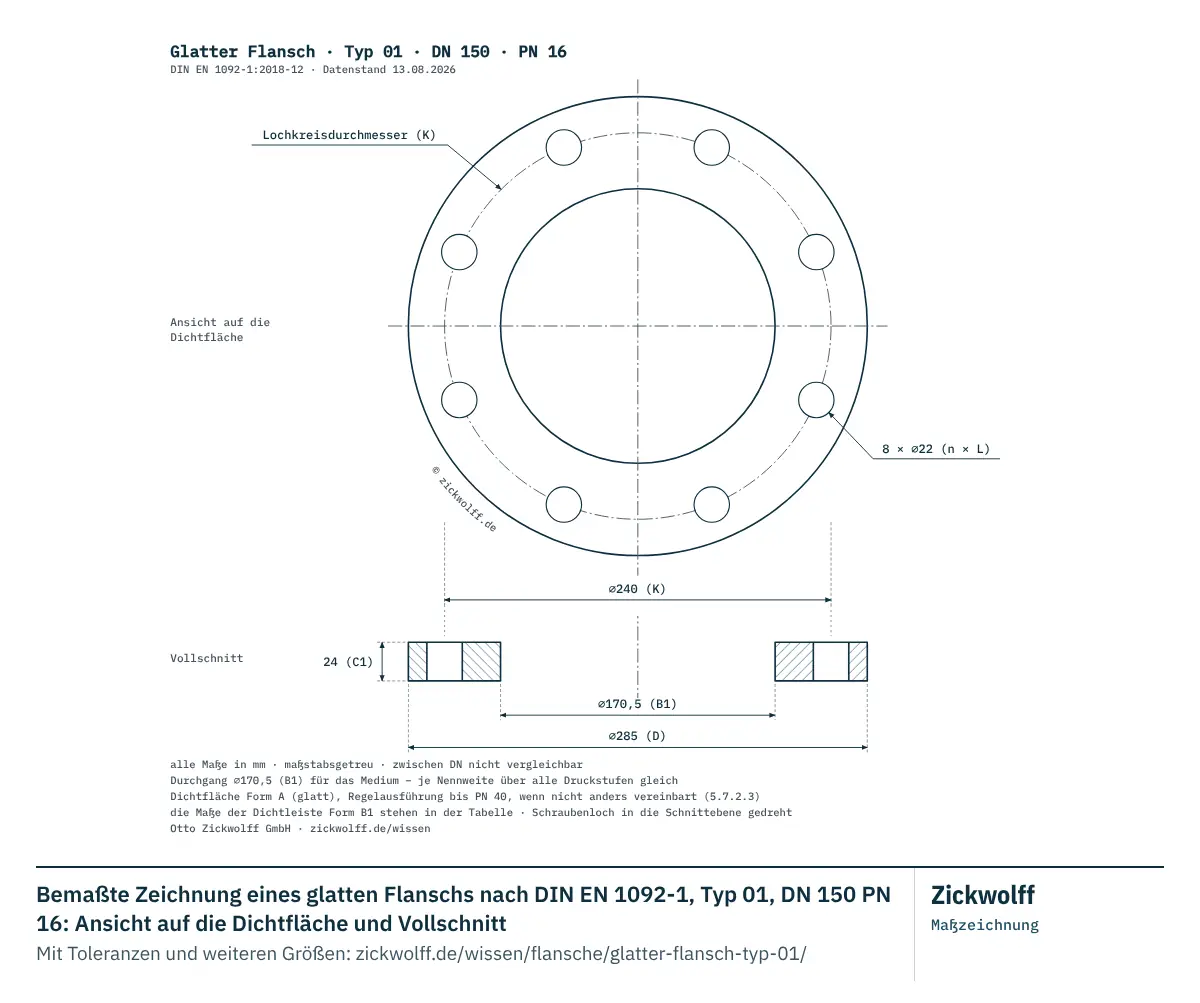

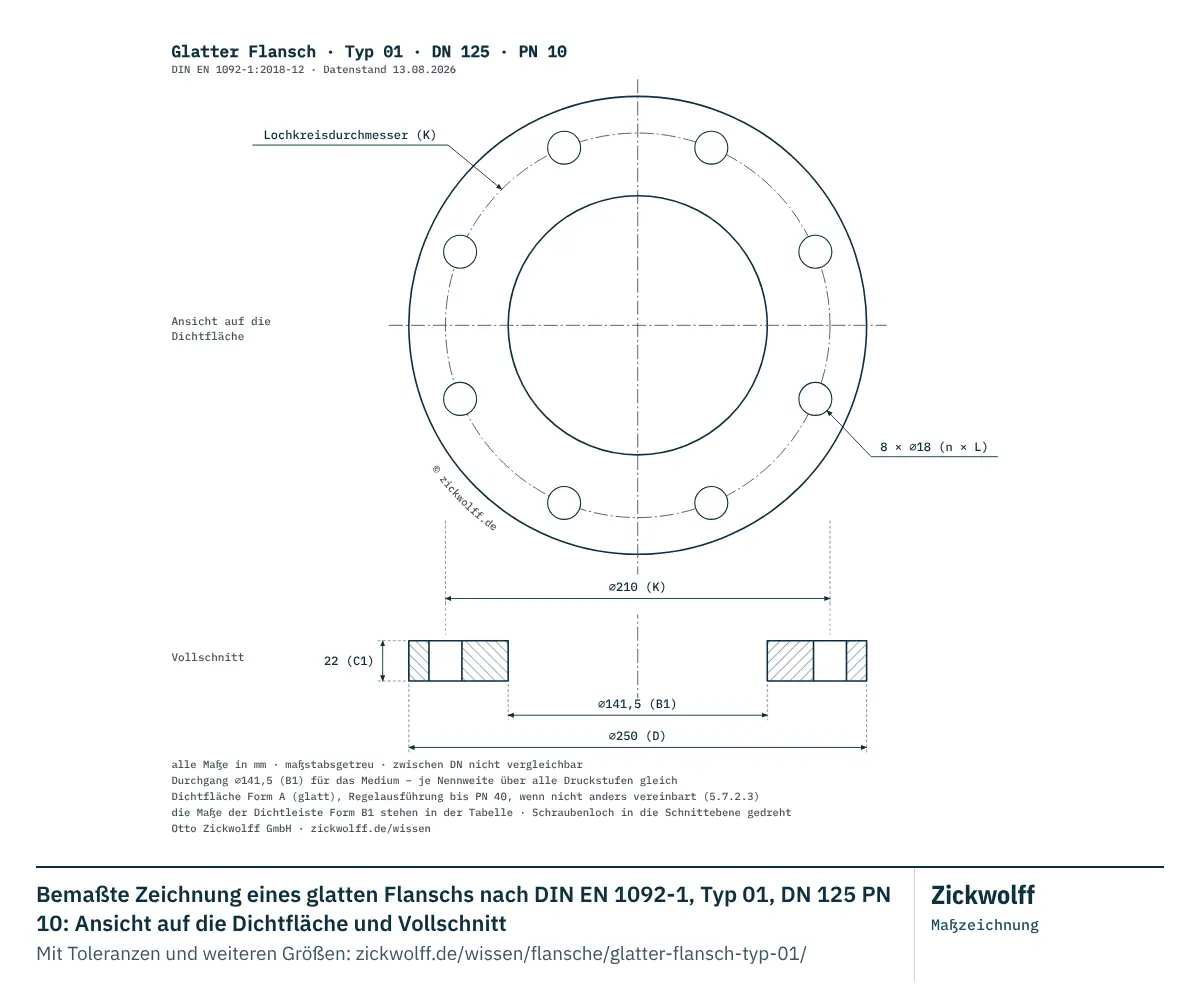

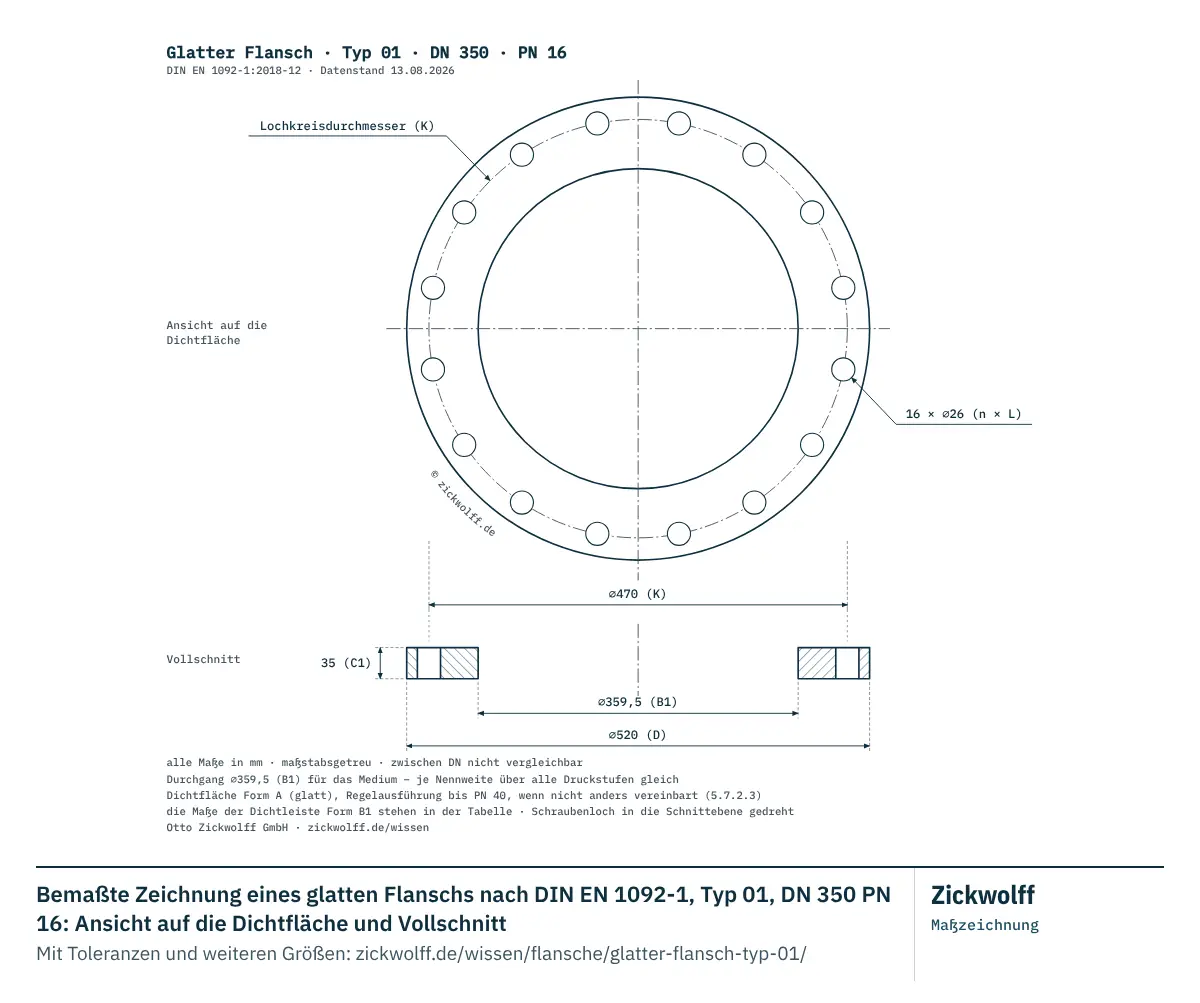

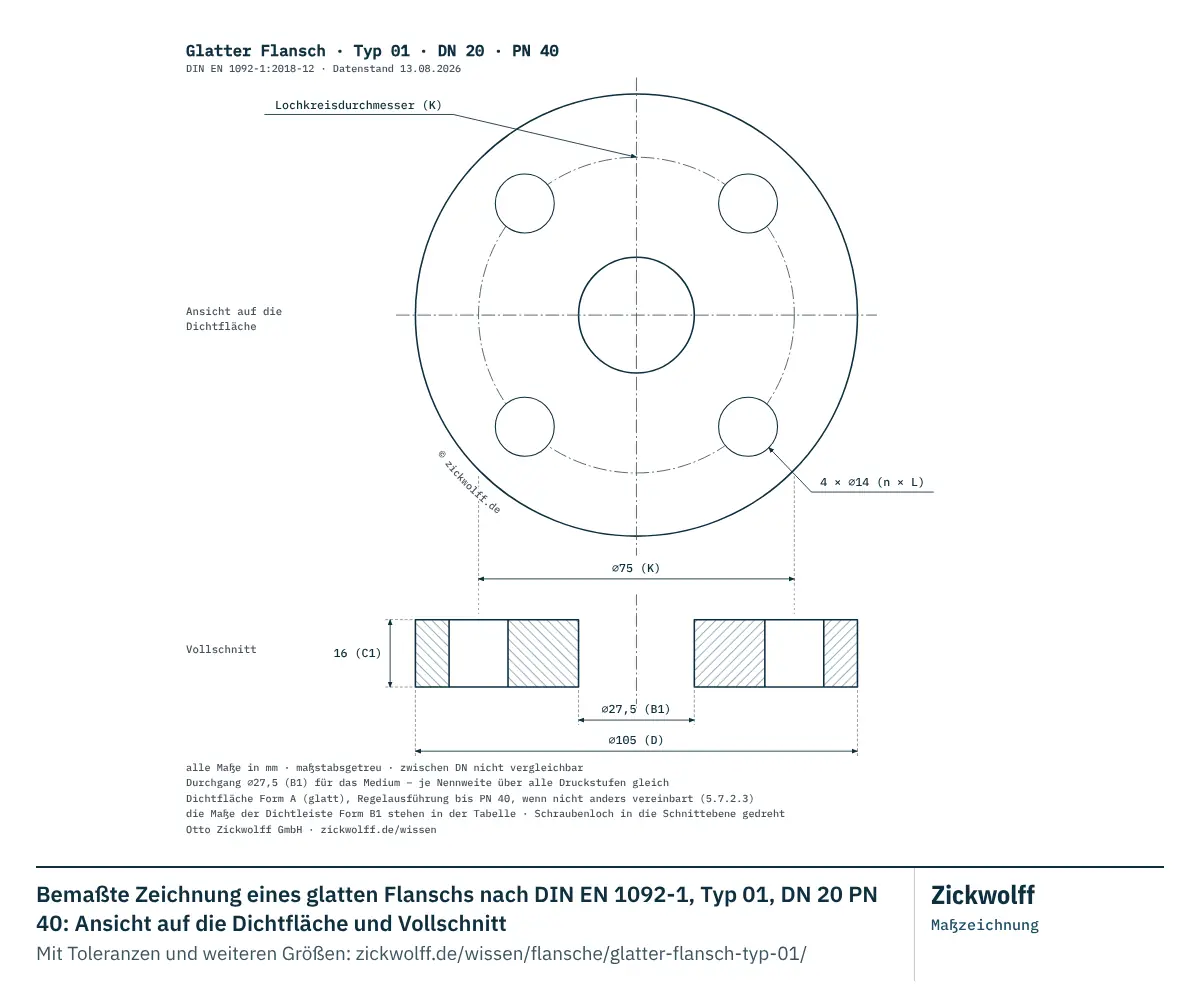

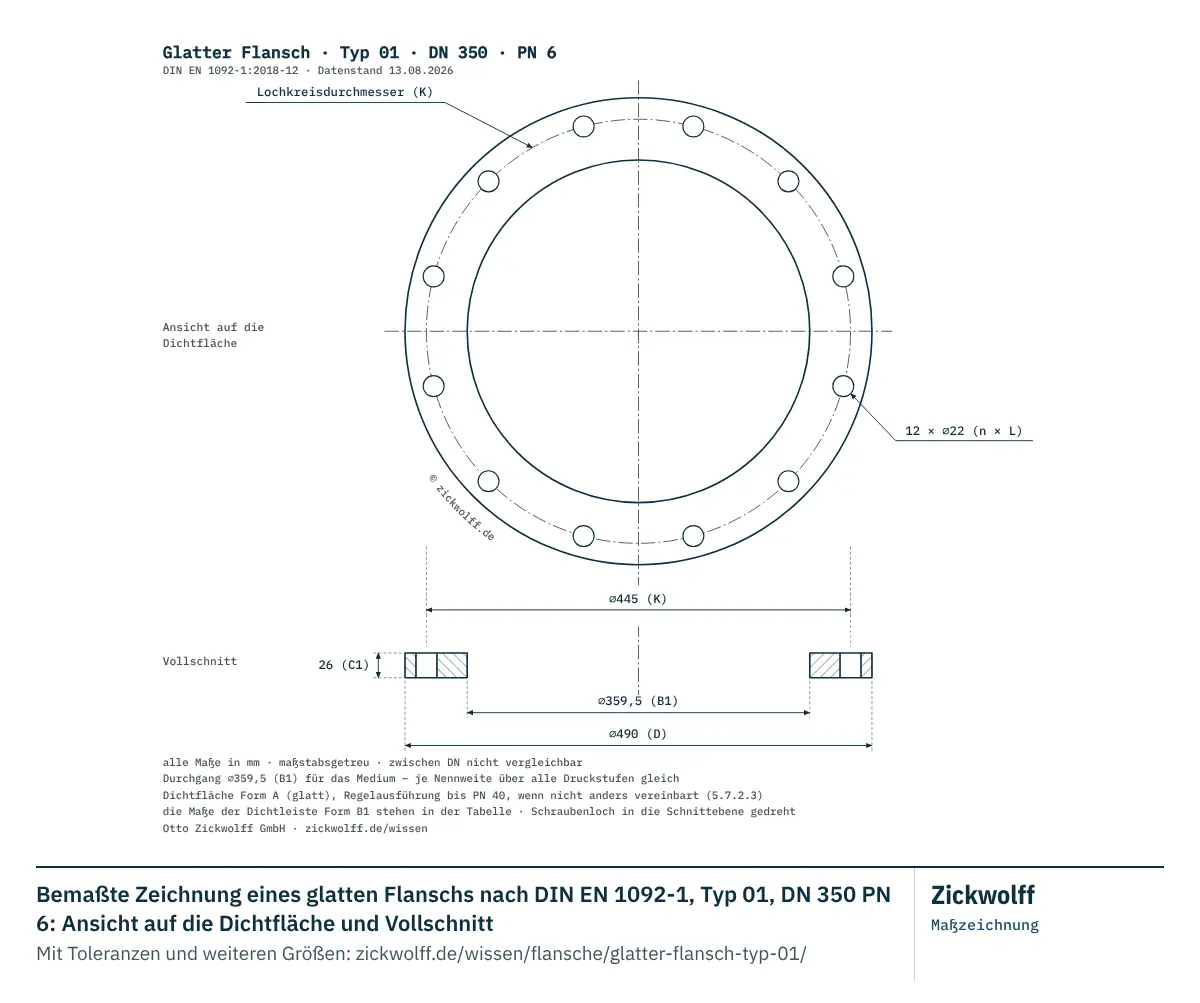

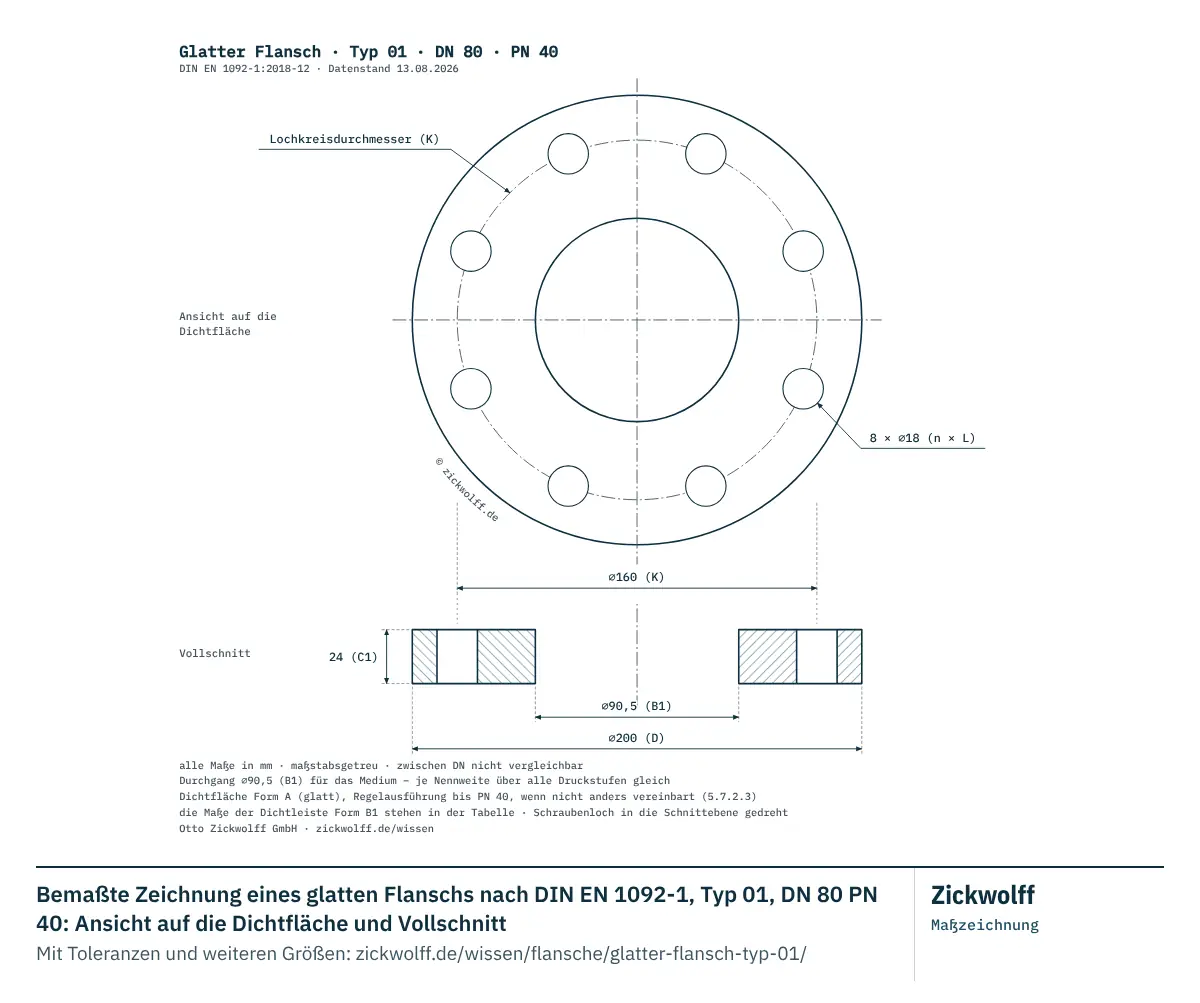

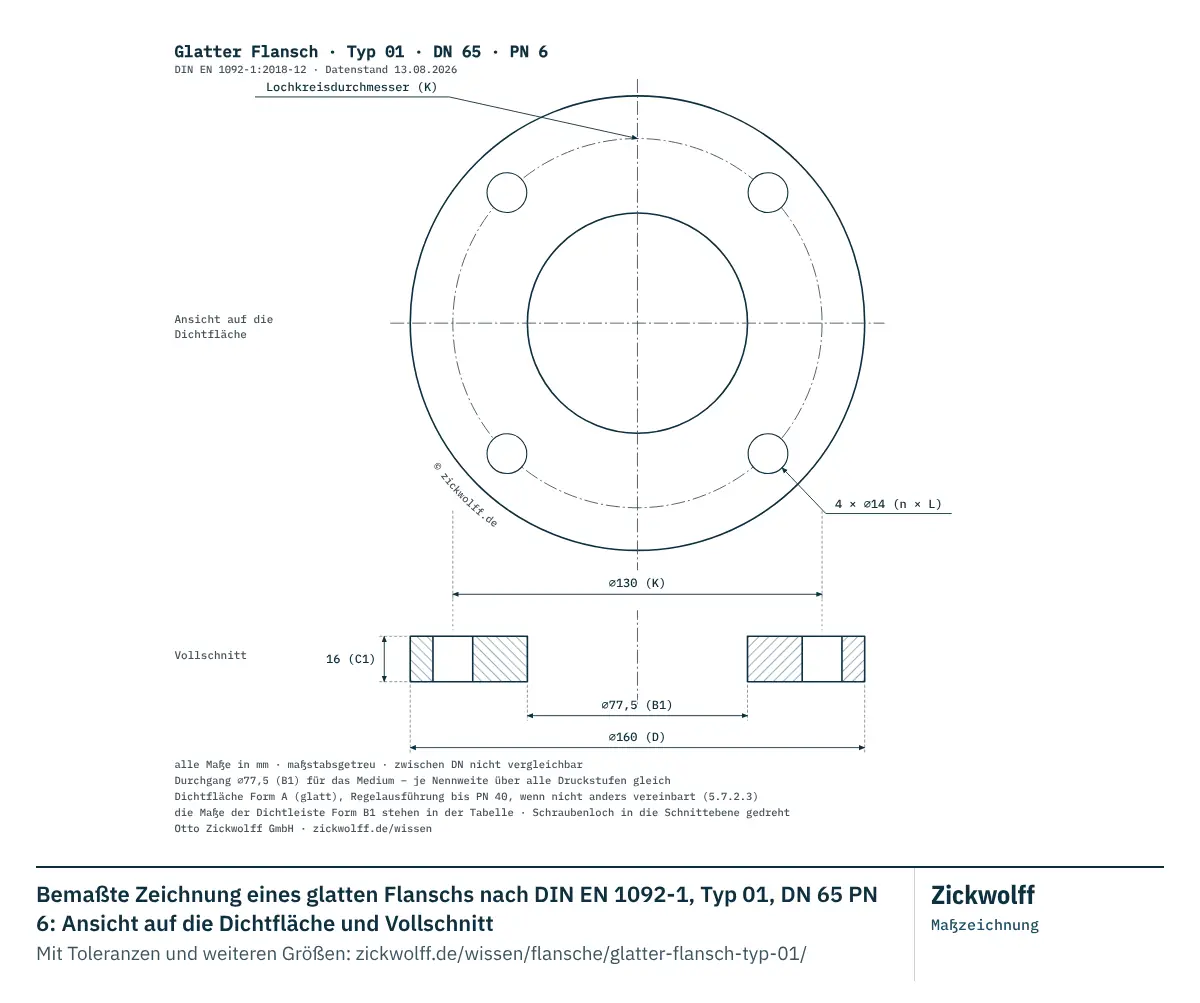

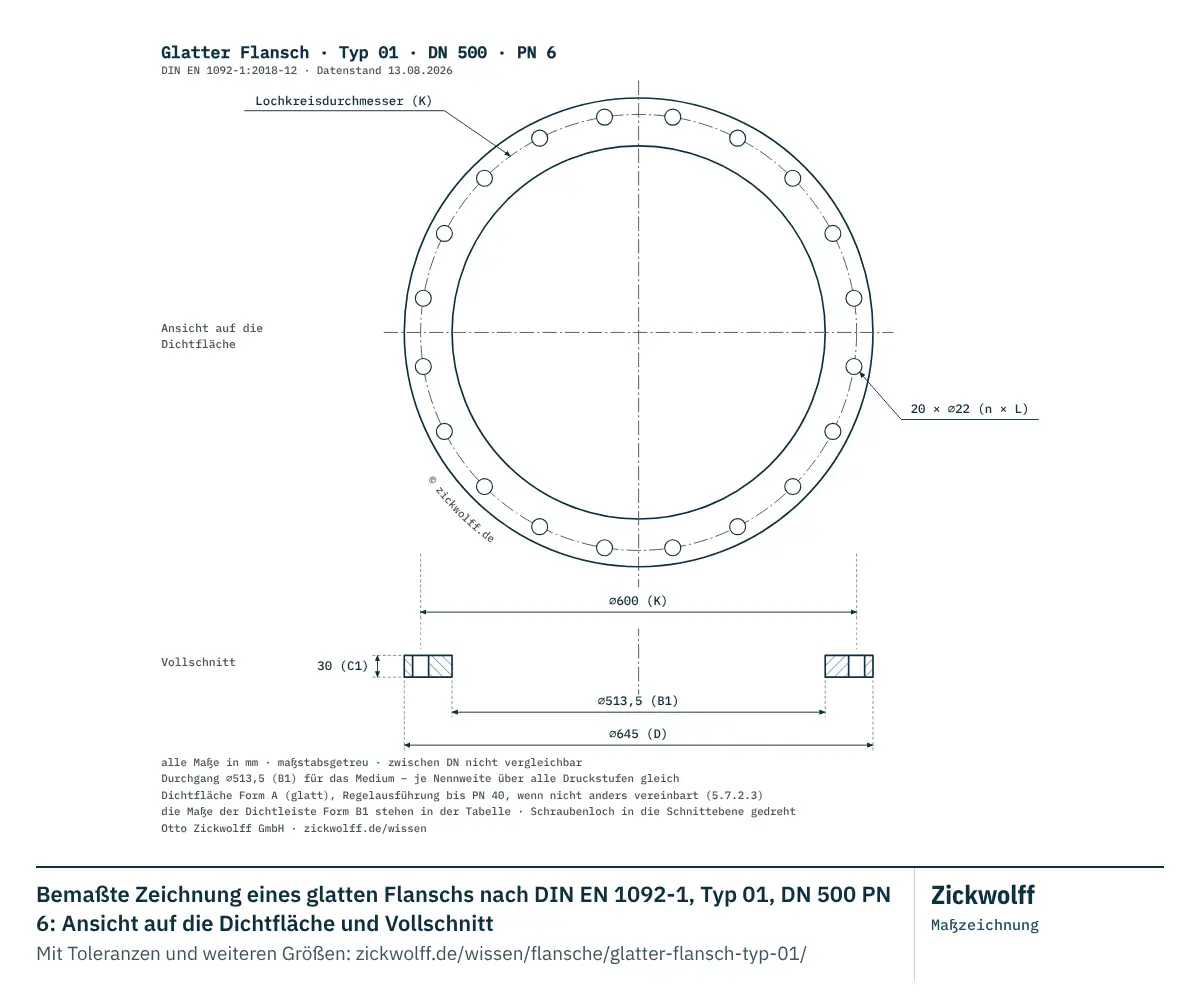

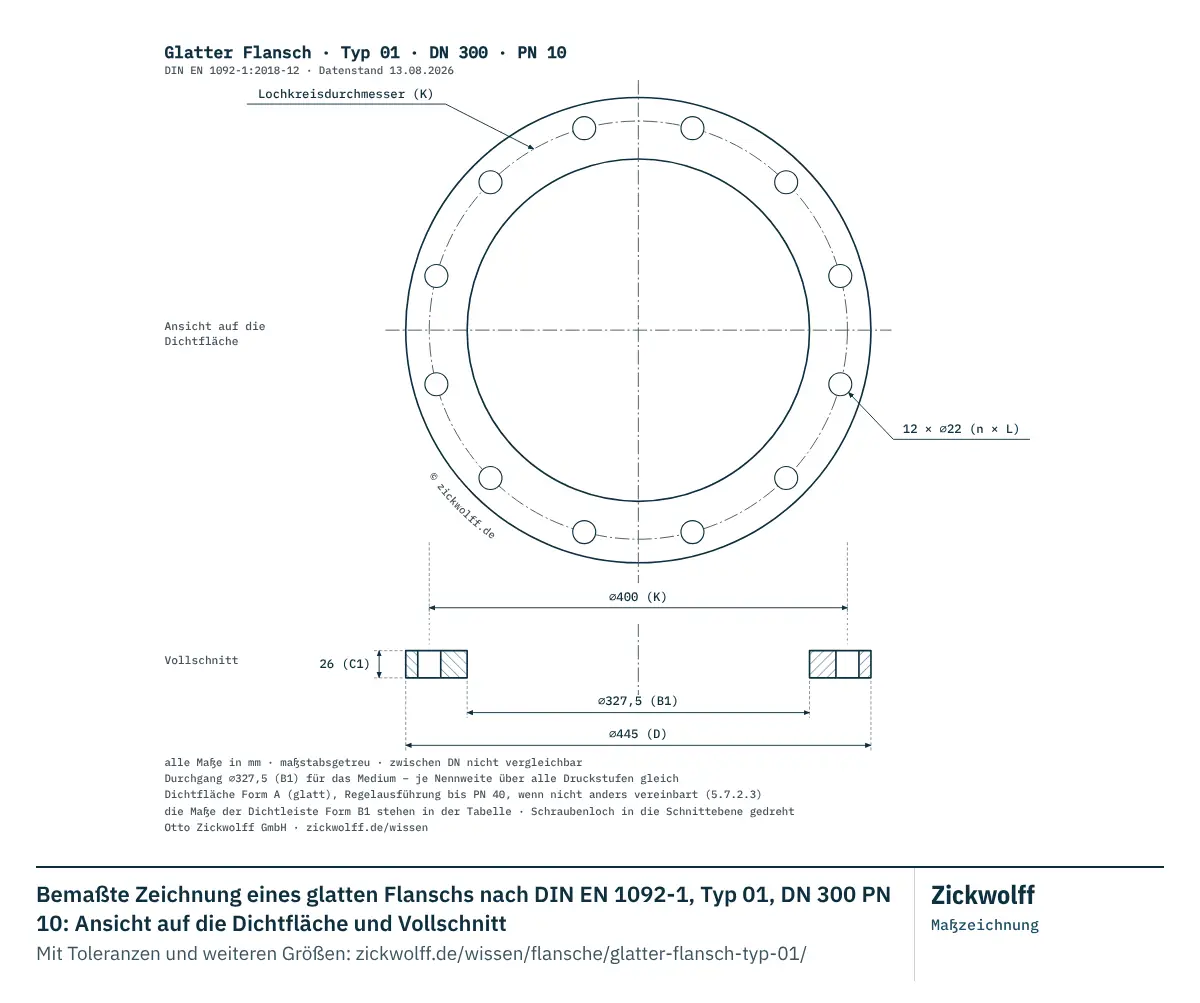

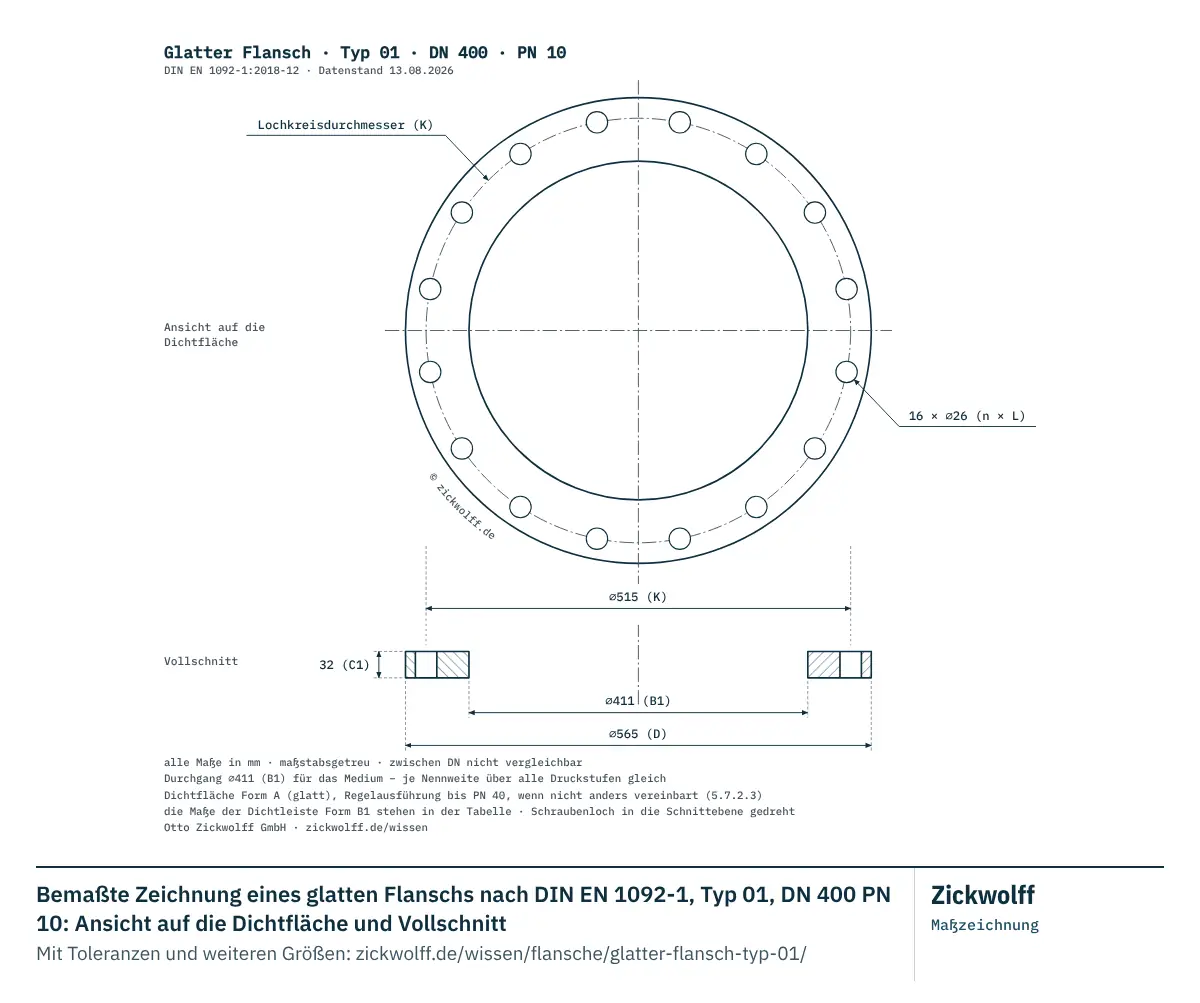

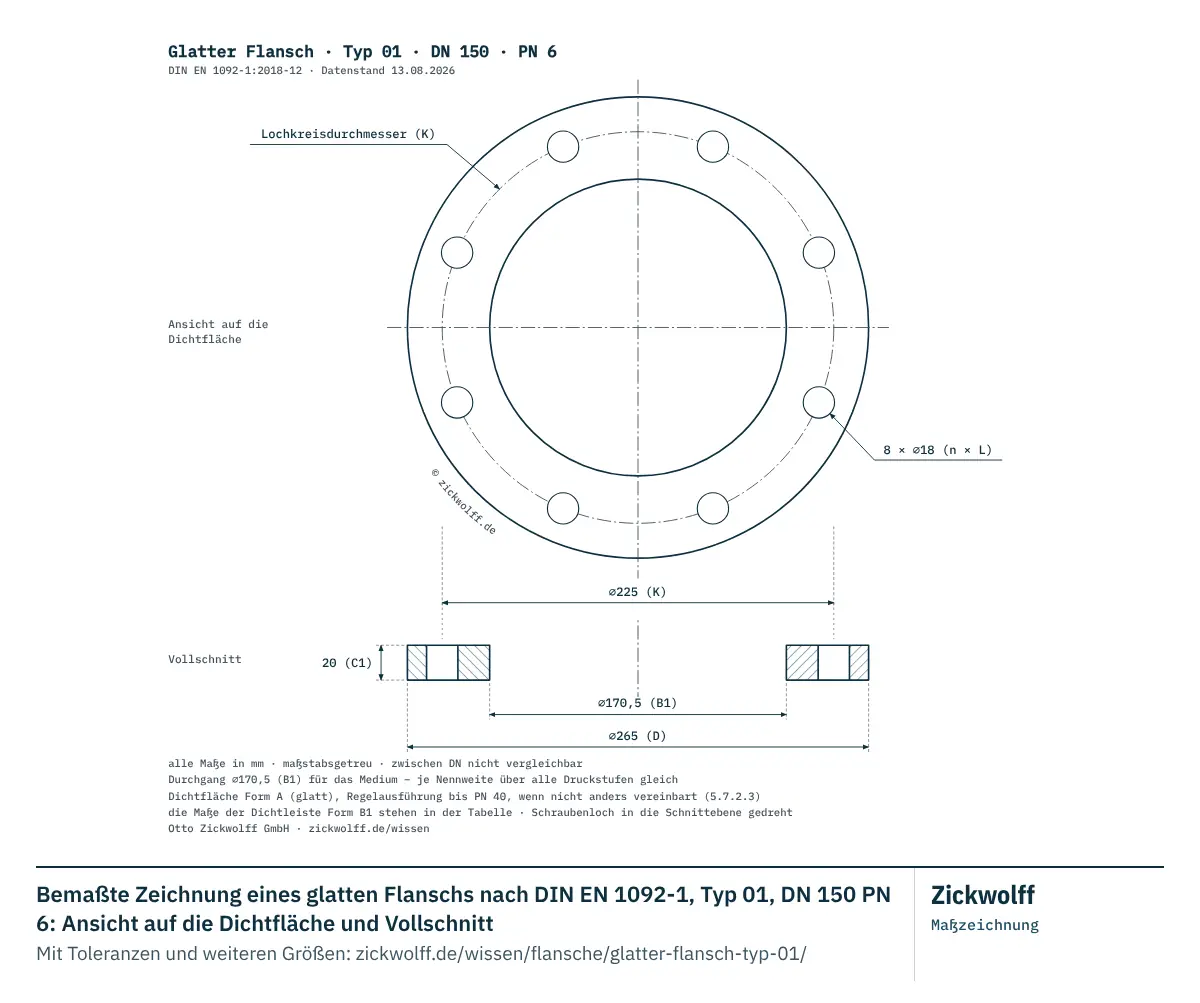

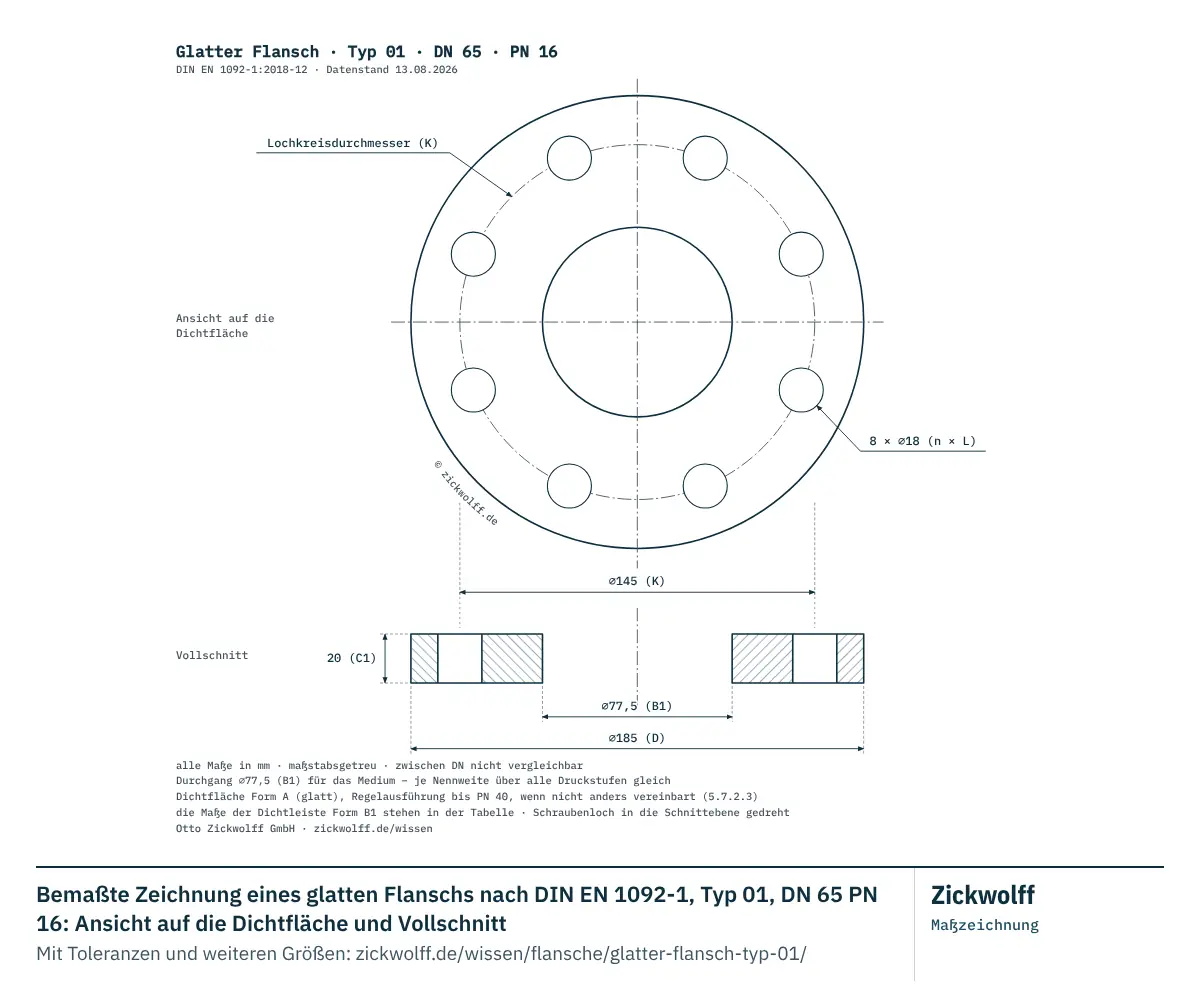

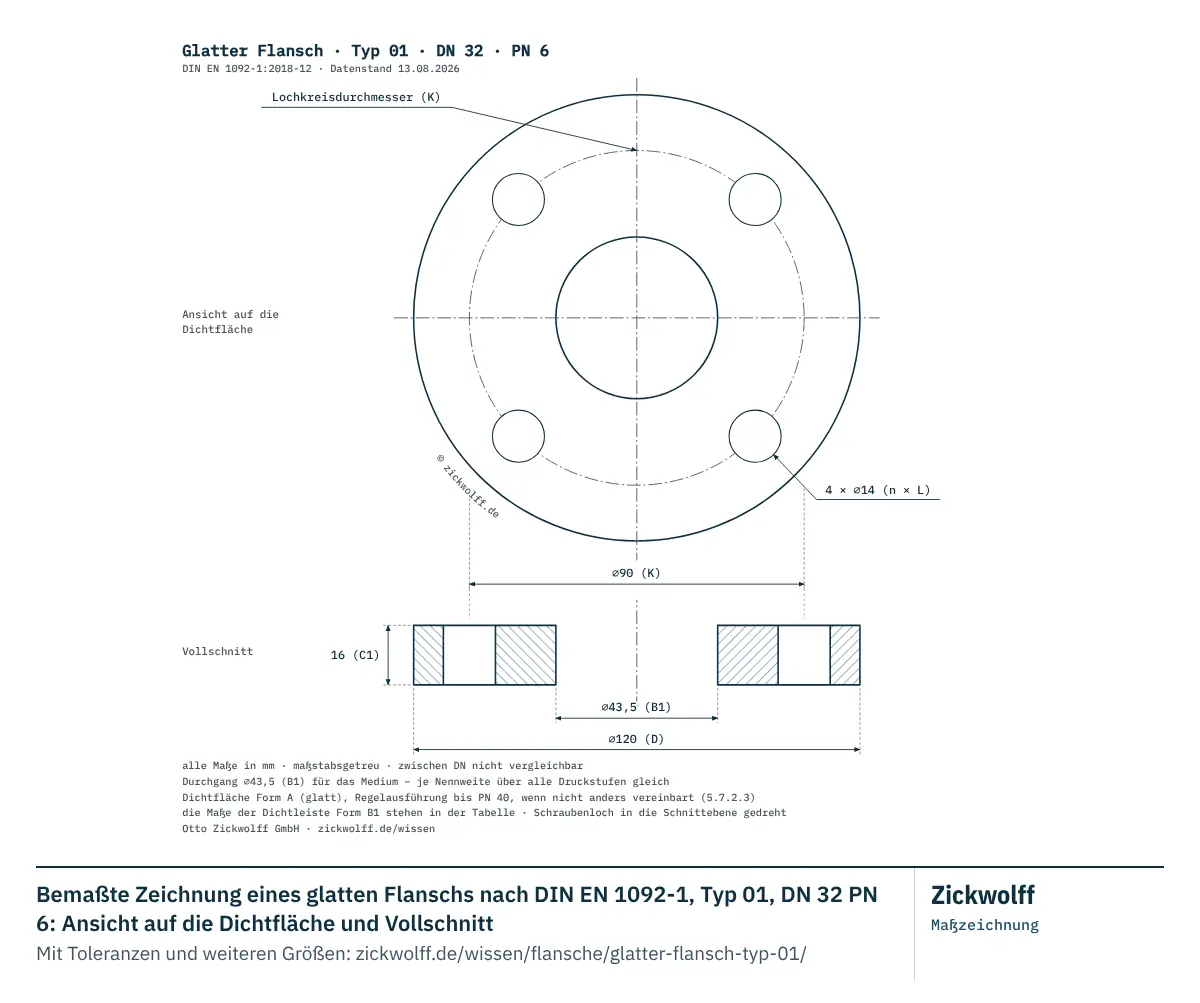

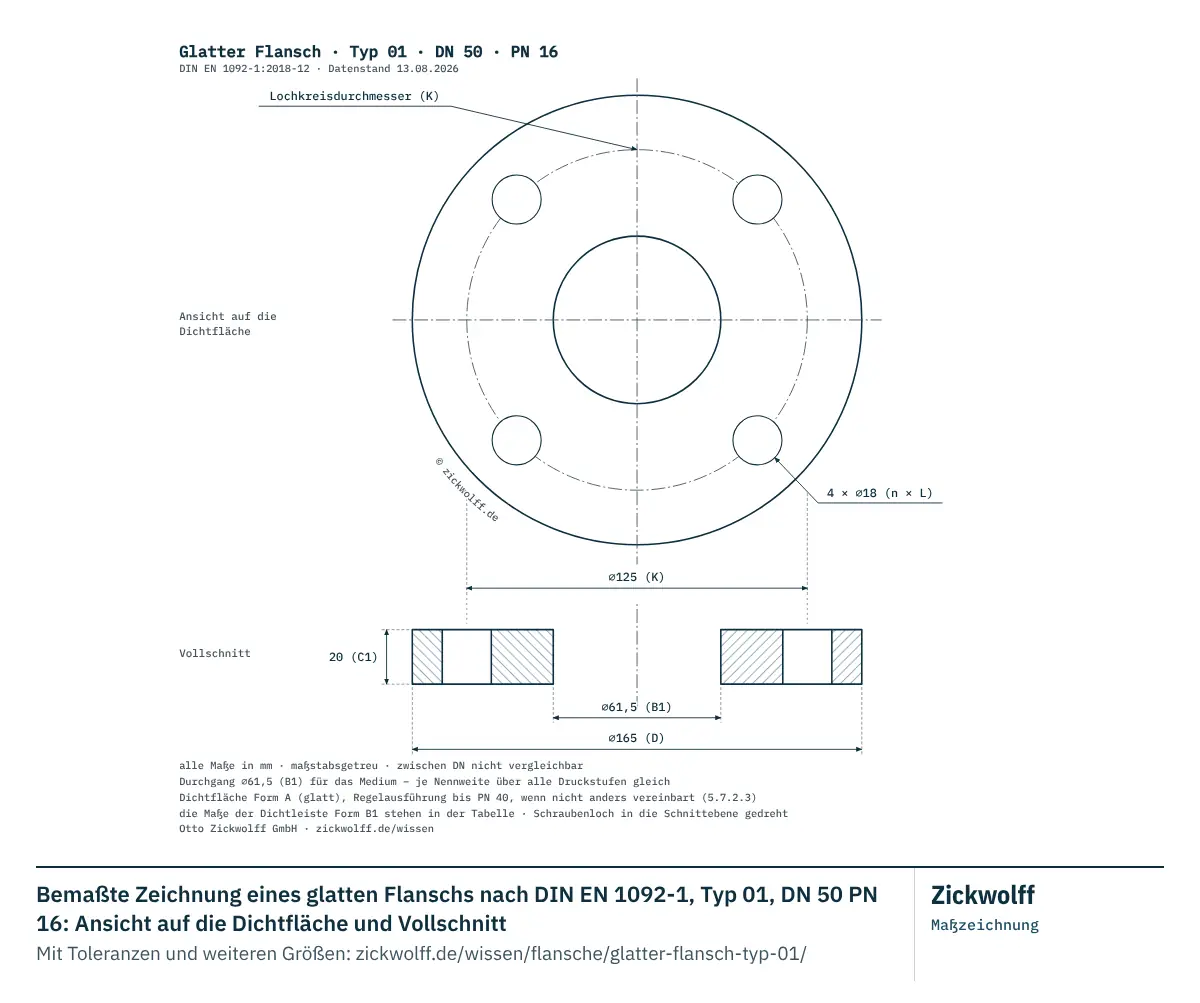

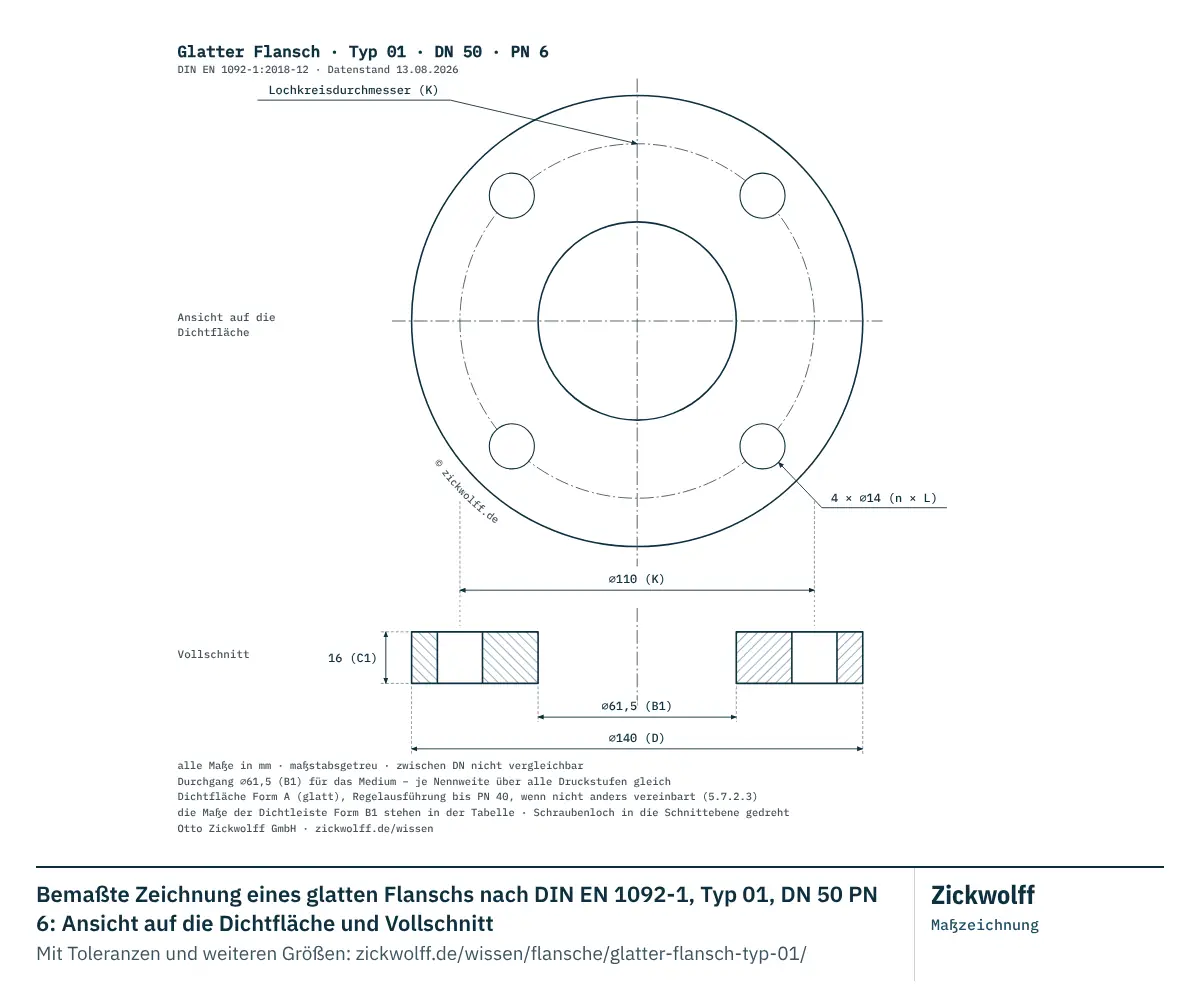

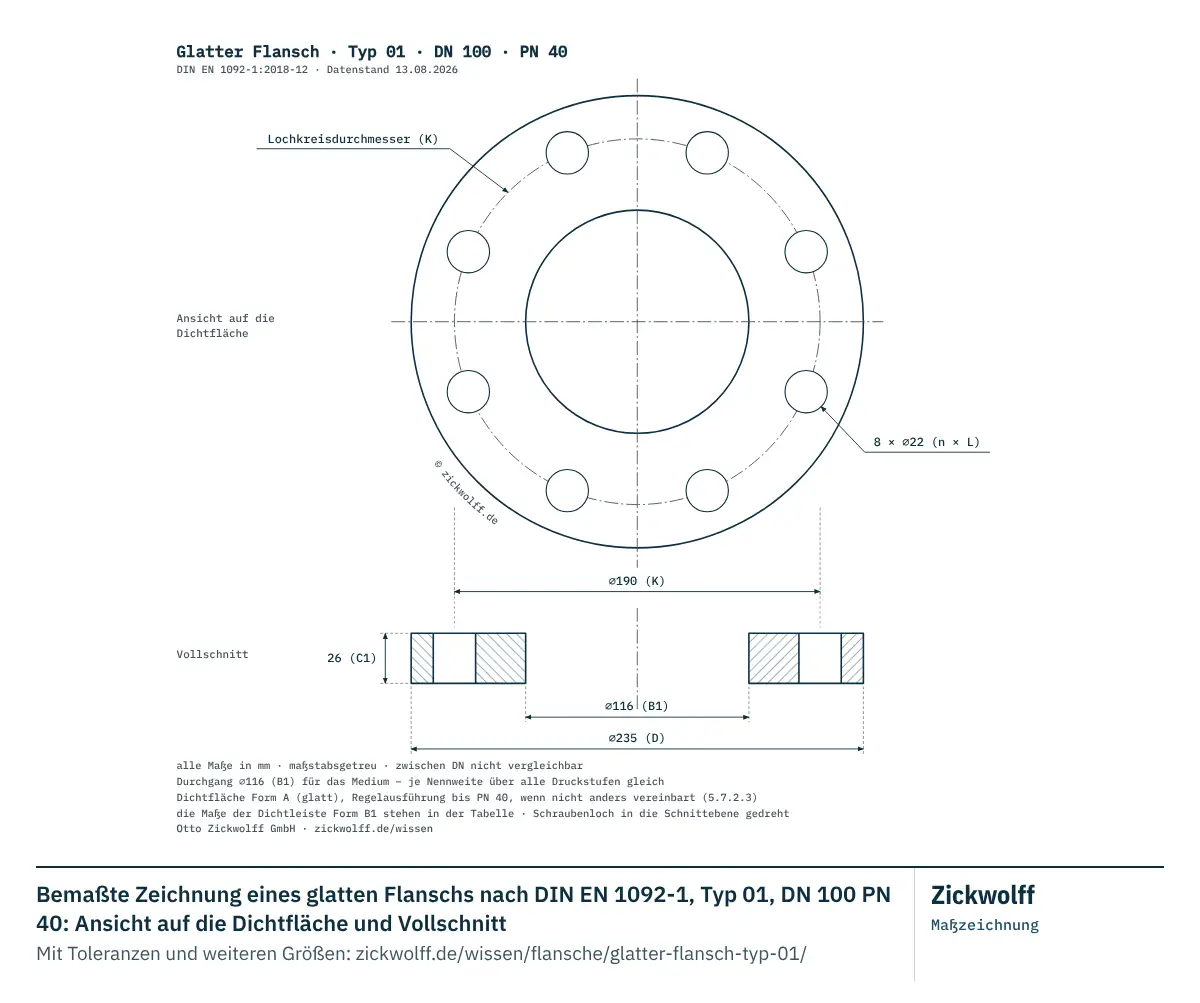

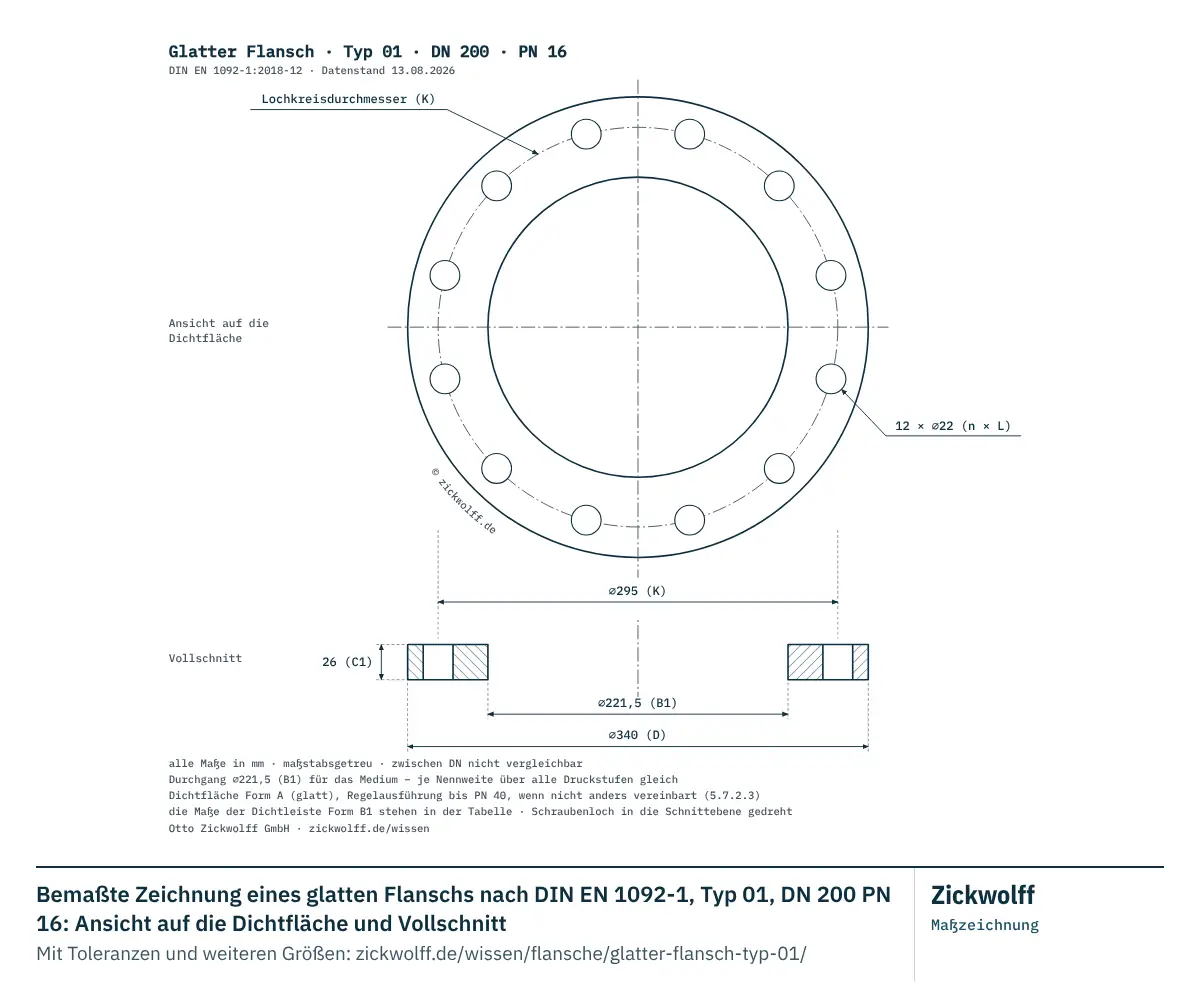

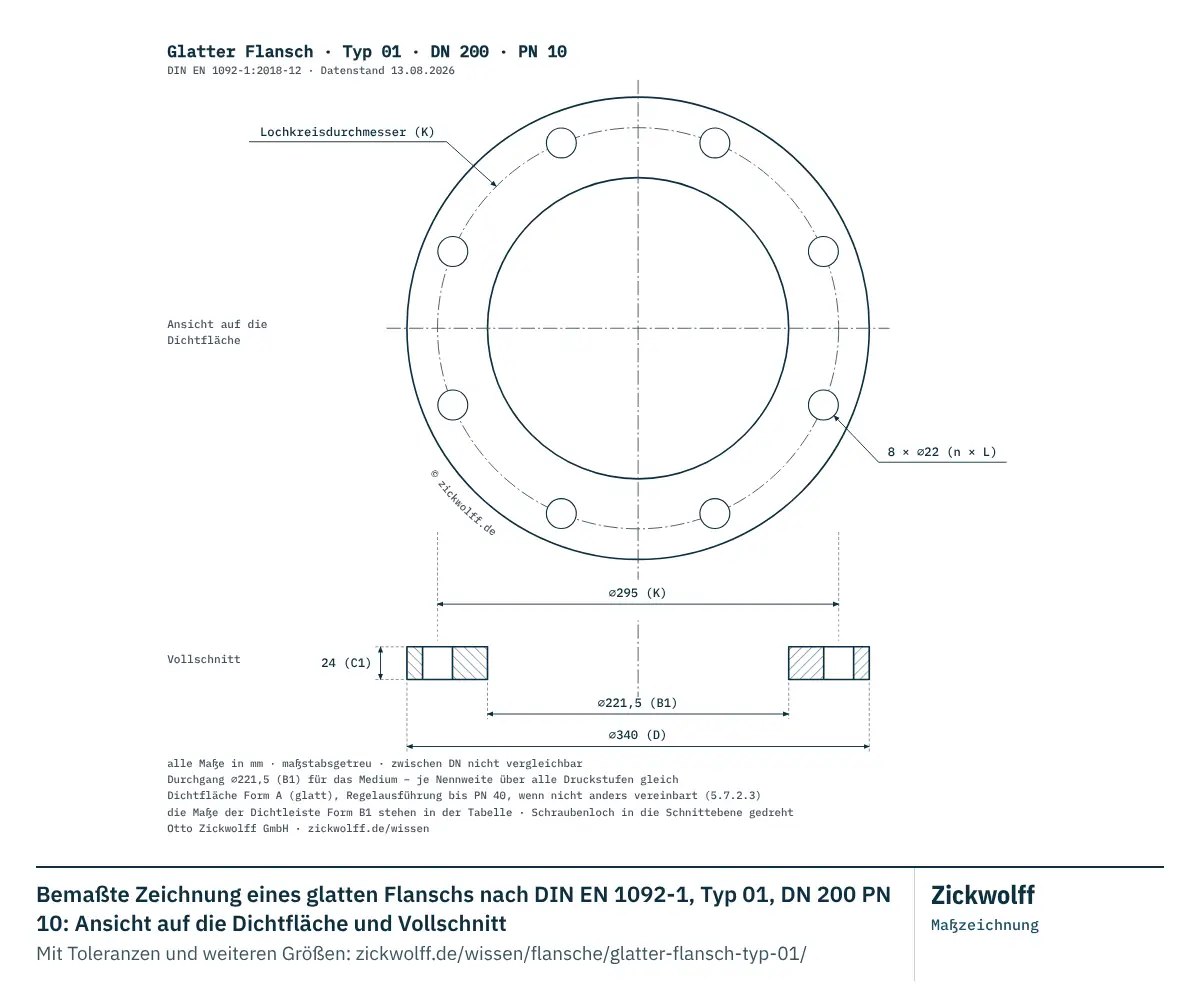

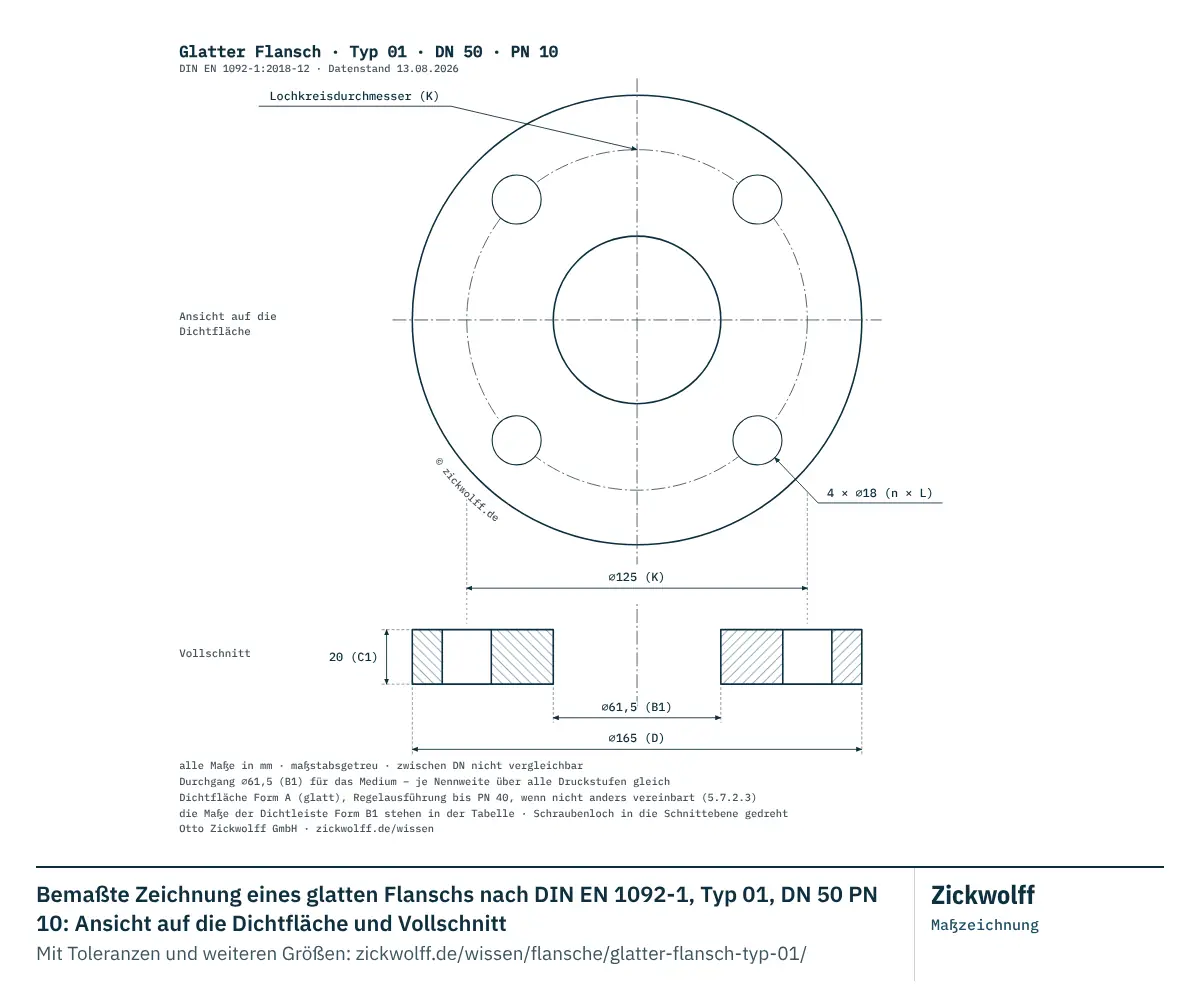

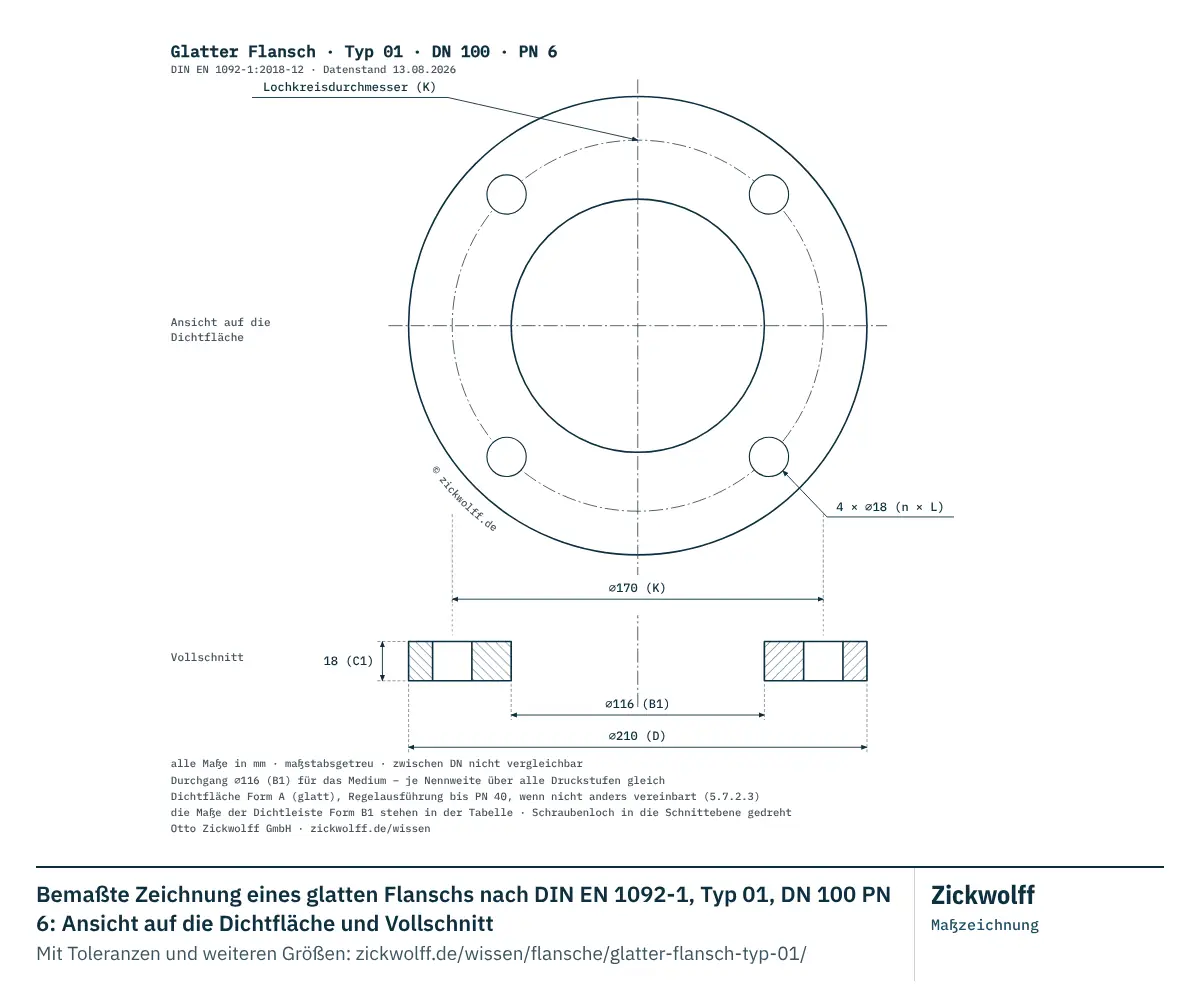

Maßzeichnung für Ihre Größe
Die Maßzeichnung – auch Maßskizze, Maßblatt oder bemaßte Zeichnung genannt – zeigt alle Maße, das Lochbild und die Toleranzen für Ihre Größe.
So geht es: Wählen Sie im Feld „Druckstufe“ PN 16 und im Feld „Nennweite“ DN 100. Die Maßzeichnung zeigt sofort alle Maße des glatten Flanschs Typ 01 mit Toleranzen, die Tabelle darunter alle Größen. Mit „Diese Größe als PDF drucken“ nehmen Sie die Zeichnung mit.
Beispiel DN 100 PN 16: Außendurchmesser D 220 mm, Lochkreisdurchmesser K 180 mm, Schraubenlöcher n × L 8 × ⌀18 mm, Schraubengröße M16, Flanschdicke C1 22 mm, Bohrung (Durchgang) B1 116 mm, Gewicht (Richtwert Stahl) 4,4 kg.
Direktaufruf dieser Größe: https://www.zickwolff.de/wissen/flansche/glatter-flansch-typ-01/?pn=16&dn=100
Druckstufe und Nennweite wählen – Zeichnung und Maßtabelle zeigen dann genau diese Ausführung, mit den Zahlenwerten direkt in der Zeichnung statt nur den Maßbuchstaben. Die Tabellen zu den hier geführten Nennweiten stehen weiter unten.
Die grauen Größen führt DIN EN 1092-1; unsere Maßübersicht führt sie als Bestellgröße – siehe die Tabelle „Weitere lieferbare Abmessungen“ unten.
Glatter Flansch · Typ 01 · DN 100 · PN 16
Technische Grundlage: DIN EN 1092-1:2018-12. Die Darstellung wurde von Zickwolff für die praktische Anwendung aufbereitet: eigene Gliederung, eigene Benennungen und die Angabe, welcher Art jeder Wert ist. Maßgeblich für normative Anforderungen ist die Originalnorm.
| Merkmal | Wert | Art der Angabe |
|---|---|---|
| Grunddaten | ||
| Nennweite | DN 100 | Normmaß |
| Druckstufe | PN 16 | Normmaß |
| Gewicht (Richtwert Stahl) | 4,4 kg | Richtwert |
| Lieferbarkeit | ab Lager oder auf Bestellung | Handelsangabe |
| Anschlussmaße Die Maße, die über die Passung zum Gegenflansch entscheiden. | ||
| Außendurchmesser D | 220 mm | Normmaß |
| Lochkreisdurchmesser K | 180 mm | Normmaß |
| Schraubenlöcher n × L | 8 × ⌀18 mm | Normmaß |
| Schraubengröße | M16 | Normmaß |
| Flanschdicke C1 | 22 mm | Normmaß |
| Bohrung (Durchgang) B1 | 116 mm – für alle Druckstufen dieser Nennweite gleich | Normmaß |
| Dichtfläche | ||
| Dichtleisten-Durchmesser d1 | 158 mm – gilt für die Ausführung mit Dichtleiste (Form B1); Regelausführung des glatten Flanschs ist die glatte Form A | Normmaß |
| Dichtleistenhöhe f1 | 3 mm – nur bei Form B1; die Blattdicke C1 schließt sie ein | Normmaß |
Ohne Eintrag in der Spalte „Art der Angabe“: Normmaß. Ein Maß, das DIN EN 1092-1 für diese Größe festlegt.
Wo genau gemessen wird
- Außendurchmesser D
- größter Durchmesser des Flanschblatts, über die Kante gemessen
- Lochkreisdurchmesser K
- Durchmesser des Kreises durch die Mittelpunkte der Schraubenlöcher – bei gerader Lochzahl von Lochmitte zu gegenüberliegender Lochmitte
- Schraubenlöcher n × L
- Löcher zählen, dann den Durchmesser eines Lochs messen – das Loch ist immer größer als die Schraube (Beispiel: Loch 18 mm, Schraube M16)
- Dichtleisten-Durchmesser d1
- Durchmesser der vorstehenden Dichtleiste, über ihre Außenkante gemessen
- Flanschdicke C1
- von der Dichtfläche bis zur Rückseite des Blatts messen. Bei der Regelausführung Form A ist die Dichtfläche glatt – hat das Teil eine vorstehende Dichtleiste (Form B1), ist deren Höhe in C1 bereits enthalten und wird nicht dazugerechnet
- Bohrung (Durchgang) B1
- Innendurchmesser des Durchgangs, an der Dichtfläche gemessen. Nicht mit der Dichtflächenform B1 verwechseln – gleiche Zeichenfolge, anderes Merkmal
- Dichtleistenhöhe f1
- Höhe, um die die Dichtleiste über das Flanschblatt vorsteht
Toleranzen (Grenzabmaße): welchen Bereich die Norm zulässt
Angegeben ist zu jedem Maß, welchen Bereich DIN EN 1092-1 zulässt – Mindestmaß und Höchstmaß statt des Abmaßes, das man erst verrechnen müsste. In der Zeichnung steht dafür kurz Toleranz – das Wort, das in der Praxis jeder benutzt. Fachsprachlich sind die beiden angegebenen Werte die Grenzmaße des Maßes, ihr Abstand ist die Toleranz und die Abweichungen vom Nennmaß sind die Grenzabmaße. Grundlage sind Tabelle 22 und Tabelle 23; wo die Norm nichts festlegt, steht das da.
Diese Maße haben zwei Grenzabmaße – welches gilt, hängt vom konkreten Teil ab
Für die folgenden Maße legt die Norm zwei Grenzabmaße fest. Welches gilt, hängt nicht von der Nennweite ab, sondern vom konkreten Teil. Beide Fälle stehen deshalb ausgeschrieben da.
Diese Angabe bestimmt: Flanschdicke C1.
Flanschdicke C1 – von der Dichtfläche bis zur Rückseite des Blatts messen. Bei der Regelausführung Form A ist die Dichtfläche glatt – hat das Teil eine vorstehende Dichtleiste (Form B1), ist deren Höhe in C1 bereits enthalten und wird nicht dazugerechnet
Ist der Flansch beiderseitig bearbeitet? (gemeint sind die beiden Ringflächen des Flanschblatts: vorn die Dichtfläche, hinten die Mutterauflagefläche, auf der die Muttern aufliegen. Beiderseitig bearbeitet heißt, dass beide plan überdreht sind – mit feinen Drehriefen und gleichmäßigem Glanz. Es genügt ein Blick auf die Rückseite: blank überdreht oder roh belassen mit Schmiede- bzw. Walzhaut)
- beiderseitig bearbeitet Flanschdicke Grenzmaße 20,5 bis 23,5 mm (±1,5 mm)
- nur auf der Vorderseite bearbeitet oder unbearbeitet Flanschdicke Grenzmaße 20,5 bis 26 mm (+4 / −1,5 mm)
- weiß ich nicht beide Fälle bleiben stehen
Weitere Merkmale mit Grenzabmaß
Diese Merkmale haben kein Nennmaß in der Maßtabelle, die Norm begrenzt sie aber. Für die Prüfung im Wareneingang sind sie oft die entscheidenden – an ihnen scheitert eine Verschraubung im Feld.
| Abstand benachbarter Schraubenlöcher | Grenzabmaß ±1 mm |
|---|---|
| Exzentrizität der bearbeiteten Dichtfläche | höchstens 2 mm |
| Parallelität von Mutterauflagefläche und Dichtfläche | bearbeitet: höchstens 1° · unbearbeitet: höchstens 2° |
Messen am Bauteil: die Maße im Bild
Jedes Maß hat seinen Grund – wer weiß, warum er misst, misst besser.
Fundstellen der Grenzabmaße (12 Angaben)
- Flanschdicke (beiderseitig bearbeitet) – Tabelle 22, Flanschdicke C1, C2, C3, C4, alle Typen (beiderseitig bearbeitet), über 18 bis 50 mm Dicke
- Flanschdicke (nur auf der Vorderseite bearbeitet oder unbearbeitet) – Tabelle 22, Flanschdicke C1, C2, C3, C4, alle Typen (nur auf der Vorderseite bearbeitet), Typ 02 und 04 (unbearbeitet), über 18 bis 50 mm Dicke
- Abstand benachbarter Schraubenlöcher – Tabelle 22, Mittelpunkt zu Mittelpunkt der angrenzenden Schraubenlöcher, alle Typen, Schraubengröße M10 bis M24
- Exzentrizität der bearbeiteten Dichtfläche – Tabelle 22, Exzentrizität bearbeiteter Dichtflächendurchmesser, alle Typen, über DN 65
- Parallelität von Mutterauflagefläche und Dichtfläche (bearbeitet) – Tabelle 22, Parallelität zwischen Mutterauflagefläche und Flanschdichtfläche, alle Typen (bearbeitete Auflagefläche), alle DN
- Parallelität von Mutterauflagefläche und Dichtfläche (unbearbeitet) – Tabelle 22, Parallelität zwischen Mutterauflagefläche und Flanschdichtfläche, alle Typen (unbearbeitete Auflagefläche), alle DN
- Außendurchmesser – Tabelle 22, Außendurchmesser D, alle anderen Typen, bis DN 150
- Lochkreisdurchmesser – Tabelle 22, Lochkreisdurchmesser K, alle Typen, Schraubengröße M10 bis M24
- Schraubenlöcher – Tabelle 22, Lochdurchmesser L, alle Typen, Schraubengröße M10 bis M24
- Bohrung (Durchgang) – Tabelle 22, Bohrungsdurchmesser B1, B2, B3, bis DN 100
- Dichtleisten-Durchmesser – Tabelle 22, Dichtflächendurchmesser d1, alle Typen, bis DN 250
- Dichtleistenhöhe – Tabelle 22, Dichtflächenhöhe f1, alle Typen (Dichtflächentyp B, D, F und G), über DN 32 bis DN 250, Nennwert 3 mm
Diese Angaben ersetzen den Bezug der Norm nicht. Wiedergegeben sind ausschließlich die Grenzabmaße der hier gewählten Größe. Vollständig – für alle Nennweiten, Druckstufen und Flanschtypen – stehen sie in DIN EN 1092-1:2018-12, Tabelle 22 und Tabelle 23. Bezugsquelle: DIN Media.
Warum es Grenzabmaße überhaupt gibt und wie man sie liest, steht auf einer eigenen Seite: Toleranzen und Grenzabmaße.
Maße sind Nennmaße nach DIN EN 1092-1 und ersetzen nicht das Datenblatt der konkreten Ausführung. Keine Aussage zur Druck- oder Temperatureignung und keine Werkstoffaussage. DN ist eine Kennzahl und keine Millimeterangabe – der Innendurchmesser weicht davon ab. Direktlink zu dieser Größe
So messen Sie richtig
Vier Maße bestimmen einen Flansch: Außendurchmesser D, Lochkreis K, Zahl und Durchmesser der Schraubenlöcher n × L und die Flanschdicke C. Den Lochkreis misst man von Lochmitte zu gegenüberliegender Lochmitte – oder einfacher von der Außenkante des einen Lochs zur Innenkante des gegenüberliegenden, das ergibt denselben Wert. Die Flanschdicke wird von der Dichtfläche bis zur Rückseite des Blatts gemessen: eine vorstehende Dichtleiste ist in C schon enthalten.
- Außendurchmesser D
- größter Durchmesser des Flanschblatts, über die Kante gemessen
- Lochkreisdurchmesser K
- Durchmesser des Kreises durch die Mittelpunkte der Schraubenlöcher – bei gerader Lochzahl von Lochmitte zu gegenüberliegender Lochmitte
- Schraubenlöcher n × L
- Löcher zählen, dann den Durchmesser eines Lochs messen – das Loch ist immer größer als die Schraube (Beispiel: Loch 18 mm, Schraube M16)
- Dichtleisten-Durchmesser d1
- Durchmesser der vorstehenden Dichtleiste, über ihre Außenkante gemessen
- Abstand benachbarter Schraubenlöcher
- bei gleichen Löchern von der Außenkante des einen zur Innenkante des anderen Lochs messen (in Messrichtung ist das dieselbe Seite) – das halbe Loch hier hebt das halbe Loch dort auf: genau das Mittenmaß. Gilt für den Lochkreis K wie für den Lochabstand, solange beide Löcher gleich groß sind
- Flanschdicke C1
- von der Dichtfläche bis zur Rückseite des Blatts messen. Bei der Regelausführung Form A ist die Dichtfläche glatt – hat das Teil eine vorstehende Dichtleiste (Form B1), ist deren Höhe in C1 bereits enthalten und wird nicht dazugerechnet
- Bohrung (Durchgang) B1
- Innendurchmesser des Durchgangs, an der Dichtfläche gemessen. Nicht mit der Dichtflächenform B1 verwechseln – gleiche Zeichenfolge, anderes Merkmal
- Dichtleistenhöhe f1
- Höhe, um die die Dichtleiste über das Flanschblatt vorsteht
Ein Messwert trifft die Tabelle selten genau: DIN EN 1092-1 lässt am Lochkreis ±1,0 mm zu (Schrauben bis M24), am Außendurchmesser bis DN 150 ±2,0 mm und an einer Flanschdicke bis 18 mm +1,0/−1,3 mm. Die Maßzeichnung auf dieser Seite zeigt die Grenzabmaße zu jeder Größe.
Gemessen, aber nicht sicher, welche Größe es ist? Die Rückwärtssuche „Flansch bestimmen“ findet sie aus Ihren Werten, und der Norm-Check ordnet einen einzelnen Wert in die Grenzen der Norm ein.
Anschlussmaße sind typunabhängig: Außendurchmesser D, Lochkreis K, Löcher n × L und Dichtleiste d₁ gelten je DN und PN für alle Flanschtypen nach DIN EN 1092-1 – sie stehen hier mit in den Tabellen. Die typübergreifende Übersicht aller Druckstufen finden Sie in den Flanschmaßen PN 6 bis PN 40; typspezifisch sind beim glatten Flansch die Bohrung B₁ und die Blattdicke C₁.
Der glatte Flansch (Typ 01) wird über das Rohr geschoben und mit Kehlnähten innen und außen verschweißt – die einfachste und günstigste Bauform für niedrige Druckstufen und unkritische Einsätze. Sein Kernmaß ist die Bohrung B₁: Sie liegt mit etwas Spiel über dem Rohr-Außendurchmesser, damit sich der Flansch aufstecken lässt. Einen Überblick über alle Bauformen gibt die Seite Flanschtypen international; die weiteren Typ-Seiten: Vorschweißflansch Typ 11 und Blindflansch Typ 05.
Die Spaltenköpfe verwenden die Maßbuchstaben aus dem Maßbild oben: B₁ = Bohrung, n × ØL = Lochzahl × Lochdurchmesser, M = Schraubengröße, d₁ = Dichtleiste, K = Lochkreis, D = Außendurchmesser, C₁ = Blattdicke.
Maßtabelle Glatter Flansch PN 6: alle Größen DN 20–600
Ganze Tabelle anzeigen · mehr als 10 Zeilen
| DN | Rohr-AD (mm) | B₁ (mm) 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₁ (mm) 3 | Gewicht (kg) 4 |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 26,9 | 27,5 | 4 × 11 | M10 | 50 | 65 | 90 | 14 | 0,592 |
| 32 | 42,4 | 43,5 | 4 × 14 | M12 | 70 | 90 | 120 | 16 | 1,16 |
| 40 | 48,3 | 49,5 | 4 × 14 | M12 | 80 | 100 | 130 | 16 | 1,35 |
| 50 | 60,3 | 61,5 | 4 × 14 | M12 | 90 | 110 | 140 | 16 | 1,48 |
| 65 | 76,1 | 77,5 | 4 × 14 | M12 | 110 | 130 | 160 | 16 | 1,86 |
| 80 | 88,9 | 90,5 | 4 × 18 | M16 | 128 | 150 | 190 | 18 | 2,95 |
| 100 | 114,3 | 116,0 | 4 × 18 | M16 | 148 | 170 | 210 | 18 | 3,26 |
| 125 | 139,7 | 141,5 | 8 × 18 | M16 | 178 | 200 | 240 | 20 | 4,31 |
| 150 | 168,3 | 170,5 | 8 × 18 | M16 | 202 | 225 | 265 | 20 | 4,76 |
| 200 | 219,1 | 221,5 | 8 × 18 | M16 | 258 | 280 | 320 | 22 | 6,88 |
| 250 | 273,0 | 276,5 | 12 × 18 | M16 | 312 | 335 | 375 | 24 | 8,92 |
| 300 | 323,9 | 327,5 | 12 × 22 | M20 | 365 | 395 | 440 | 24 | 11,9 |
| 350 | 355,6 | 359,5 | 12 × 22 | M20 | 415 | 445 | 490 | 26 | 16,8 |
| 400 | 406,4 | 411,0 | 16 × 22 | M20 | 465 | 495 | 540 | 28 | 19,8 |
| 450 | 457 | 462,0 | 16 × 22 | M20 | 520 | 550 | 595 | 30 | 24,6 |
| 500 | 508 | 513,5 | 20 × 22 | M20 | 570 | 600 | 645 | 30 | 26,4 |
| 600 | 610 | 616,5 | 20 × 26 | M24 | 670 | 705 | 755 | 32 | 34,8 |
Maßtabelle Glatter Flansch PN 10: alle Größen DN 15–800
Ganze Tabelle anzeigen · mehr als 20 Zeilen
| DN | Rohr-AD (mm) | B₁ (mm) 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₁ (mm) 3 | Gewicht (kg) 4 |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 21,3 | 22,0 | 4 × 14 | M12 | 45 | 65 | 95 | 14 | 0,670 |
| 20 | 26,9 | 27,5 | 4 × 14 | M12 | 58 | 75 | 105 | 16 | 0,936 |
| 25 | 33,7 | 34,5 | 4 × 14 | M12 | 68 | 85 | 115 | 16 | 1,11 |
| 32 | 42,4 | 43,5 | 4 × 18 | M16 | 78 | 100 | 140 | 18 | 1,82 |
| 40 | 48,3 | 49,5 | 4 × 18 | M16 | 88 | 110 | 150 | 18 | 2,08 |
| 50 | 60,3 | 61,5 | 4 × 18 | M16 | 102 | 125 | 165 | 20 | 2,73 |
| 65 5 | 76,1 | 77,5 | 8 × 18 | M16 | 122 | 145 | 185 | 20 | 3,16 |
| 80 | 88,9 | 90,5 | 8 × 18 | M16 | 138 | 160 | 200 | 20 | 3,60 |
| 100 | 114,3 | 116,0 | 8 × 18 | M16 | 158 | 180 | 220 | 22 | 4,39 |
| 125 | 139,7 | 141,5 | 8 × 18 | M16 | 188 | 210 | 250 | 22 | 5,41 |
| 150 | 168,3 | 170,5 | 8 × 22 | M20 | 212 | 240 | 285 | 24 | 7,14 |
| 200 | 219,1 | 221,5 | 8 × 22 | M20 | 268 | 295 | 340 | 24 | 9,27 |
| 250 | 273,0 | 276,5 | 12 × 22 | M20 | 320 | 350 | 395 | 26 | 11,8 |
| 300 | 323,9 | 327,5 | 12 × 22 | M20 | 370 | 400 | 445 | 26 | 13,6 |
| 350 | 355,6 | 359,5 | 16 × 22 | M20 | 430 | 460 | 505 | 30 | 20,4 |
| 400 | 406,4 | 411,0 | 16 × 26 | M24 | 482 | 515 | 565 | 32 | 27,5 |
| 450 | 457 | 462,0 | 20 × 26 | M24 | 532 | 565 | 615 | 36 | 33,6 |
| 500 | 508 | 513,5 | 20 × 26 | M24 | 585 | 620 | 670 | 38 | 40,2 |
| 600 | 610 | 616,5 | 20 × 30 | M27 | 685 | 725 | 780 | 42 | 54,5 |
| 700 | 711 | – | 24 × 30 | M27 | 800 | 840 | 895 | 50 | – |
| 800 | 813 | – | 24 × 33 | M30 | 905 | 950 | 1015 | 56 | – |
Maßtabelle Glatter Flansch PN 16: alle Größen DN 50–800
Ganze Tabelle anzeigen · mehr als 10 Zeilen
| DN | Rohr-AD (mm) | B₁ (mm) 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₁ (mm) 3 | Gewicht (kg) 4 |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 60,3 | 61,5 | 4 × 18 | M16 | 102 | 125 | 165 | 20 | 2,73 |
| 65 5 | 76,1 | 77,5 | 8 × 18 | M16 | 122 | 145 | 185 | 20 | 3,16 |
| 80 | 88,9 | 90,5 | 8 × 18 | M16 | 138 | 160 | 200 | 20 | 3,60 |
| 100 | 114,3 | 116,0 | 8 × 18 | M16 | 158 | 180 | 220 | 22 | 4,39 |
| 125 | 139,7 | 141,5 | 8 × 18 | M16 | 188 | 210 | 250 | 22 | 5,41 |
| 150 | 168,3 | 170,5 | 8 × 22 | M20 | 212 | 240 | 285 | 24 | 7,14 |
| 200 | 219,1 | 221,5 | 12 × 22 | M20 | 268 | 295 | 340 | 26 | 9,73 |
| 250 | 273,0 | 276,5 | 12 × 26 | M24 | 320 | 355 | 405 | 29 | 14,2 |
| 300 | 323,9 | 327,5 | 12 × 26 | M24 | 378 | 410 | 460 | 32 | 19,0 |
| 350 | 355,6 | 359,5 | 16 × 26 | M24 | 438 | 470 | 520 | 35 | 28,2 |
| 400 | 406,4 | 411,0 | 16 × 30 | M27 | 490 | 525 | 580 | 38 | 35,9 |
| 500 | 508 | 513,5 | 20 × 33 | M30 | 610 | 650 | 715 | 46 | 64,0 |
| 600 | 610 | 616,5 | 20 × 36 | M33 | 725 | 770 | 840 | 55 | 102 |
| 800 | 813 | – | 24 × 39 | M36 | 900 | 950 | 1025 | 74 | – |
Maßtabelle Glatter Flansch PN 25: alle Größen DN 200–400
| DN | Rohr-AD (mm) | B₁ (mm) 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₁ (mm) 3 | Gewicht (kg) 4 |
|---|---|---|---|---|---|---|---|---|---|
| 200 | 219,1 | 221,5 | 12 × 26 | M24 | 278 | 310 | 360 | 32 | 14,3 |
| 250 | 273,0 | 276,5 | 12 × 30 | M27 | 335 | 370 | 425 | 35 | 20,1 |
| 400 | 406,4 | 411,0 | 16 × 36 | M33 | 505 | 550 | 620 | 48 | 57,6 |
Maßtabelle Glatter Flansch PN 40: alle Größen DN 15–250
Ganze Tabelle anzeigen · mehr als 10 Zeilen
| DN | Rohr-AD (mm) | B₁ (mm) 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₁ (mm) 3 | Gewicht (kg) 4 |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 21,3 | 22,0 | 4 × 14 | M12 | 45 | 65 | 95 | 14 | 0,670 |
| 20 | 26,9 | 27,5 | 4 × 14 | M12 | 58 | 75 | 105 | 16 | 0,936 |
| 25 | 33,7 | 34,5 | 4 × 14 | M12 | 68 | 85 | 115 | 16 | 1,11 |
| 32 | 42,4 | 43,5 | 4 × 18 | M16 | 78 | 100 | 140 | 18 | 1,82 |
| 40 | 48,3 | 49,5 | 4 × 18 | M16 | 88 | 110 | 150 | 18 | 2,08 |
| 50 | 60,3 | 61,5 | 4 × 18 | M16 | 102 | 125 | 165 | 20 | 2,73 |
| 65 | 76,1 | 77,5 | 8 × 18 | M16 | 122 | 145 | 185 | 22 | 3,48 |
| 80 | 88,9 | 90,5 | 8 × 18 | M16 | 138 | 160 | 200 | 24 | 4,32 |
| 100 | 114,3 | 116,0 | 8 × 22 | M20 | 162 | 190 | 235 | 26 | 6,07 |
| 125 | 139,7 | 141,5 | 8 × 26 | M24 | 188 | 220 | 270 | 28 | 8,19 |
| 150 | 168,3 | 170,5 | 8 × 26 | M24 | 218 | 250 | 300 | 30 | 10,3 |
| 200 | 219,1 | 221,5 | 12 × 30 | M27 | 285 | 320 | 375 | 36 | 17,9 |
| 250 | 273,0 | 276,5 | 12 × 33 | M30 | 345 | 385 | 450 | 42 | 29,3 |
Weitere lieferbare Abmessungen (40)
Ganze Tabelle anzeigen · mehr als 30 Zeilen
| DN | PN |
|---|---|
| 10 | 6 |
| 15 | 6 |
| 25 | 6 |
| 700 | 6 |
| 800 | 6 |
| 10 | 10 |
| 10 | 16 |
| 15 | 16 |
| 20 | 16 |
| 25 | 16 |
| 32 | 16 |
| 40 | 16 |
| 450 | 16 |
| 700 | 16 |
| 10 | 25 |
| 15 | 25 |
| 20 | 25 |
| 25 | 25 |
| 32 | 25 |
| 40 | 25 |
| 50 | 25 |
| 65 | 25 |
| 80 | 25 |
| 100 | 25 |
| 125 | 25 |
| 150 | 25 |
| 300 | 25 |
| 350 | 25 |
| 450 | 25 |
| 500 | 25 |
| 600 | 25 |
| 700 | 25 |
| 800 | 25 |
| 10 | 40 |
| 300 | 40 |
| 350 | 40 |
| 400 | 40 |
| 450 | 40 |
| 500 | 40 |
| 600 | 40 |
Bestellmaße und von uns gerechnete Werte; lieferbar ab Lager oder auf Bestellung, Verfügbarkeit auf Anfrage. Grenzabmaße und Normangaben: siehe Haupttabelle und Normausgabe.
So bestellen Sie eindeutig: die Bezeichnung nach DIN EN 1092-1
Die Norm sieht eine durchgängige Bezeichnungssystematik vor: Flansch EN 1092-1, dann Typ und Dichtflächenform, Nennweite, Druckstufe und Werkstoff. Ein glatter Flansch Typ 01 mit Dichtfläche Form B1, DN 200, PN 16 aus S235JR heißt damit:
Flansch EN 1092-1/01 B1/DN 200/PN 16/S235JR
Die Bohrung B₁ ist genormt und muss nicht angegeben werden – DN, PN, Dichtflächenform und Werkstoff genügen für eine eindeutige Bestellung.
1 B₁ = Bohrung (in der Norm: „Bohrungsdurchmesser" B₁, gilt für die Typen 01, 12 und 32); sie ist größer als der Rohr-Außendurchmesser (Spiel zum Aufstecken). Der glatte Flansch wird in der Regel mit Kehlnähten innen und außen aufgeschweißt.
2 M = metrische Schraubengröße nach DIN EN 1092-1; der Lochdurchmesser ØL ist immer größer als das Schraubengewinde.
3 Blattdicke C₁ einschließlich Dichtleistenhöhe f₁ (Dichtflächenform B1).
4 Gewichte sind Richtwerte für Stahlflansche; je nach Hersteller und Ausführung sind geringe Abweichungen möglich. Für DN 700 und DN 800 weist die Norm keine Richtgewichte aus („–").
5 DN 65 hat bei PN 10 und PN 16 nach DIN EN 1092-1 8 Schraubenlöcher. Ältere Flansche nach DIN 2501 haben hier 4 Löcher und sind im Anlagenbestand noch verbreitet – bei Ersatz- und Erweiterungsbestellungen das Lochbild prüfen.
6 Für DN 500 und DN 600 legt DIN EN 1092-1 in PN 40 die Blattdicke des glatten Flanschs nicht fest („–") – Ausführung nach Vereinbarung, gern auf Anfrage.
Für DN 10 bis DN 40 sind die Maße des glatten Flanschs der Druckstufen PN 10, PN 16 und PN 25 mit PN 40 identisch; für DN 50 bis DN 150 gilt dies jeweils für PN 10 mit PN 16 sowie PN 25 mit PN 40. Für DN 700 und DN 800 ist die Druckstufe PN 40 nicht genormt.
Maßzeichnungen als Bild – Größen aus unserem Kernsortiment
Für die Größen unseres Kernsortiments gibt es die Maßzeichnung auch als Bilddatei – mit den Nennmaßen, ohne Toleranzen. Toleranzen und alle weiteren Größen zeigt die Maßzeichnung oben.
Alle 61 Maßzeichnungen anzeigen
DN 20 PN 6
DN 32 PN 6
DN 40 PN 6
DN 50 PN 6
DN 65 PN 6
DN 80 PN 6
DN 100 PN 6
DN 125 PN 6
DN 150 PN 6
DN 200 PN 6
DN 250 PN 6
DN 300 PN 6
DN 350 PN 6
DN 400 PN 6
DN 450 PN 6
DN 500 PN 6
DN 600 PN 6
DN 15 PN 10
DN 25 PN 10
DN 32 PN 10
DN 50 PN 10
DN 65 PN 10
DN 80 PN 10
DN 100 PN 10
DN 125 PN 10
DN 150 PN 10
DN 200 PN 10
DN 250 PN 10
DN 300 PN 10
DN 350 PN 10
DN 400 PN 10
DN 450 PN 10
DN 500 PN 10
DN 600 PN 10
DN 700 PN 10
DN 800 PN 10
DN 50 PN 16
DN 65 PN 16
DN 80 PN 16
DN 100 PN 16
DN 125 PN 16
DN 150 PN 16
DN 200 PN 16
DN 250 PN 16
DN 300 PN 16
DN 350 PN 16
DN 400 PN 16
DN 500 PN 16
DN 600 PN 16
DN 250 PN 25
DN 15 PN 40
DN 20 PN 40
DN 25 PN 40
DN 32 PN 40
DN 40 PN 40
DN 50 PN 40
DN 65 PN 40
DN 80 PN 40
DN 100 PN 40
DN 125 PN 40
DN 150 PN 40
Häufige Fragen
Wo finde ich die Abmessungen für einen glatten Flansch DN 50 PN 16 nach EN 1092-1 Typ 01?
In der Maßtabelle auf dieser Seite stehen alle lieferbaren Größen nach EN 1092-1 Typ 01; die Maßzeichnung darüber zeigt die gewählte Größe mit allen Maßen und Toleranzen und lässt sich als PDF drucken - das Datenblatt für Ihre Größe.
Sie benötigen diesen Flansch?
Was hier steht, führen wir – ab Lager oder auf Bestellung; was fehlt, finden wir.
Senden Sie uns, was Sie haben – Bezeichnung, Norm, Menge, Termin. Wir prüfen Zuordnung und Liefermöglichkeit und melden uns.
Jetzt anfragenGlatte Flansche direkt bestellen
Sie kennen DN, PN und Werkstoff? Im Zickwolff-Sortiment finden Sie glatte Flansche nach DIN EN 1092-1 in Stahl und Edelstahl.
Ihre Anfrage an Zickwolff
Senden Sie uns, was Sie haben – Bezeichnung, Norm, Menge, Termin. Den Rest klären wir mit Ihnen.
Eine Position oder eine Frage
Anfrage senden
Nicht lagernd? Wir beschaffen es – auch Einzelteile.
Bezeichnung, Norm und Menge genügen.
Mehrere Positionen
Stückliste senden
200 Positionen? Eine Stückliste genügt – wir liefern komplett.
Als Datei anhängen.
Hilfreich, falls schon bekannt: Projekt und Land, Termin, Zeugnisse, Verpackung und Sprache der Packlisten. Fehlt etwas, fragen wir nach.
Es eilt
Express anfragen
Bis wann brauchen Sie es? Express-Lieferung, auf Wunsch bis auf die Baustelle.
Schreiben Sie dazu, bis wann Sie das Material brauchen – wir sagen Ihnen, was möglich ist.
Wie diese Daten entstehen. Diese Seite gibt keine Norm wieder. Sie zeigt die Maße, die man für Anfrage, Bestellung und Einbau braucht – für Größen, die wir liefern, abgeglichen mit Unterlagen von Herstellwerken und Lieferanten und mit unseren eigenen Artikeldaten. Was hier steht, ist so, wie der Markt es liefert und gegen die Norm geprüft – oder von uns berechnet. Wie wir Quellen auswählen und aktuell halten: Über dieses Wissen.
Maße: so, wie der Markt sie liefert – aus Unterlagen von Herstellwerken und Lieferanten und aus unseren eigenen Artikeldaten, gegen DIN EN 1092-1 geprüft. Angaben ohne Gewähr – maßgeblich sind stets die aktuellen Normtexte und die technischen Datenblätter des Herstellers. Werteauswahl nach unserem Liefer- und Lagerprogramm; Zusammenstellung aus eigener Warenwirtschaft und langjähriger Handelspraxis, abgeglichen mit öffentlich zugänglichen Herstellerangaben und Tabellenwerken. Diese Tabellen ersetzen nicht den Normtext – maßgeblich ist die jeweils aktuelle Norm.
