Stahlrohre: Bezeichnung, Normen EN 10216/10217 und Auswahl

Wie Stahlrohre bezeichnet werden

Ein Stahlrohr ist im europäischen System durch drei Angaben eindeutig beschrieben: Abmessung (Außendurchmesser × Wanddicke in mm, Maßnorm EN 10220), technische Lieferbedingung (z. B. EN 10216-2 – sie regelt Werkstoff, Prüfung und Lieferzustand) und Werkstoff mit Prüfklasse (z. B. P235GH TC1). Anders als beim amerikanischen NPS/Schedule-System wird also nicht über Nennweite und Wanddickenreihe bestellt, sondern direkt über das Maß: Rohr 60,3 × 2,9, EN 10216-2, P235GH TC1. Der Außendurchmesser folgt dabei einer genormten Stufenreihe (21,3 / 26,9 / 33,7 / 42,4 / 48,3 / 60,3 / 76,1 / 88,9 / 114,3 / 139,7 / 168,3 / 219,1 / 273 / 323,9 mm …), damit Formstücke und Flansche über alle Hersteller hinweg passen.

Nahtlos oder geschweißt: die Grundsatzentscheidung

Nahtlose Rohre werden aus einem massiven Block warm gelocht und gewalzt – sie haben keine Schweißnaht und damit keine potenzielle Schwachstelle in Umfangsrichtung. Geschweißte Rohre entstehen aus Band- oder Blechmaterial und werden längs- oder spiralförmig verschweißt. Branchenübliche Auswahllogik:

Moderne geschweißte Rohre sind bei korrekter Prüfung druckfest vollwertig – die Wahl ist heute vor allem eine Frage von Abmessung, Regelwerk und Wirtschaftlichkeit. Als Richtwerte aus der Branche: Nahtlose Rohre kosten je Tonne etwa 20–30 % mehr als vergleichbare elektrisch geschweißte, haben aber keine Naht als möglichen Ermüdungs-Startpunkt. Bei Hochdruck, hohen Temperaturen, zyklischer Belastung oder Sauergas (H₂S) bleibt nahtlos die sichere Wahl; für Standard-Prozessleitungen im mittleren Druckbereich ist modernes HFI-geschweißtes Rohr technisch gleichwertig und wirtschaftlicher. Oberhalb von etwa DN 600 (24") gibt es handelsüblich ohnehin nur noch geschweißte Rohre.

Wie Rohre hergestellt werden

Das Herstellverfahren erklärt die Eigenschaften – und steht deshalb in jeder Rohrbezeichnung mit drin:

• Nahtlos (S): Ein massiver Stahlblock wird glühend gelocht (Schrägwalzverfahren nach Mannesmann) und über Stopfen- oder Stopfenstangen-Walzwerke auf Maß gewalzt. Das Mandrel-Verfahren liefert engere Toleranzen und glattere Innenflächen, das klassische Plug-Mill-Verfahren große Stückzahlen und dicke Wände.
• Elektrisch geschweißt (ERW/HFI/HFW): Stahlband vom Coil wird zu einem Schlitzrohr eingeformt; ein hochfrequenter Induktionsstrom erhitzt die Bandkanten, die ohne Zusatzwerkstoff verpresst werden. Schmale Wärmeeinflusszone, gleichmäßige Wanddicke – das Standardverfahren bis etwa 500 mm Durchmesser.
• Unterpulvergeschweißt (SAW): Blech wird über das JCOE-Verfahren (J-Form → C-Form → O-Form, dann Expandieren) zum Rohr gebogen und innen wie außen unter Pulver geschweißt (SAWL = Längsnaht, SAWH = Spiralnaht). Das Verfahren für Großrohre ab etwa 400 mm bis über 2,5 m Durchmesser; Spiralrohre sind materialeffizient, werden aber eher für Wasser- als für Öl-/Gasleitungen eingesetzt.

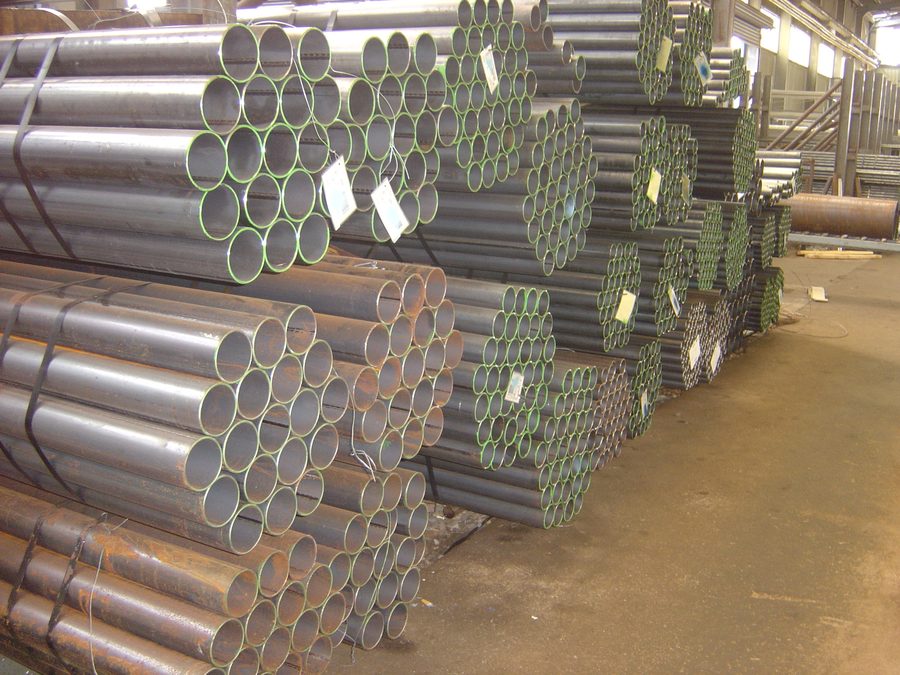

Bei Wareneingang und Montage gilt: Jede Rohrlänge trägt eine Schmelzennummer, die zum Werkszeugnis gehört – werden Rohre im Lager vermischt, geht die Rückverfolgbarkeit verloren. Ein Punkt, an dem eine saubere Zeugnisverwaltung bares Geld spart.

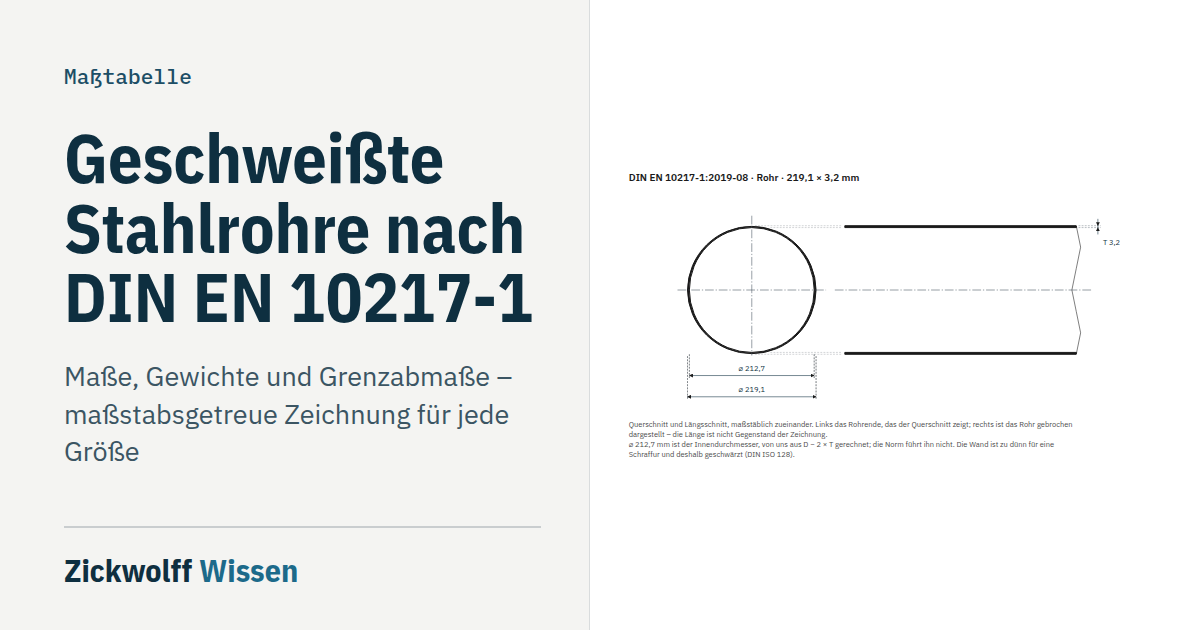

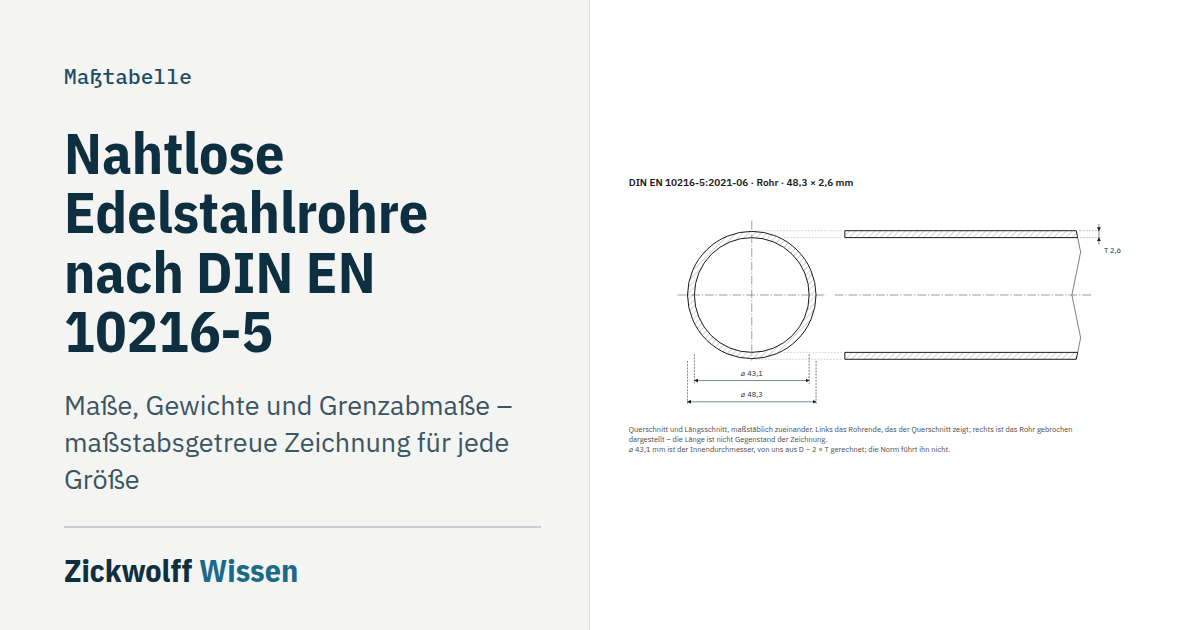

Die Normfamilien: EN 10216 (nahtlos) und EN 10217 (geschweißt)

Beide Normreihen sind parallel aufgebaut und ersetzen jeweils mehrere alte DIN-Normen. Die Teile unterscheiden sich nach Einsatztemperatur und Stahltyp:

Merkhilfe für die Praxis: Teil 1 = „normal“, Teil 2 = „heiß“, Teil 3 = „fest“, Teil 4 = „kalt“, Teil 5/7 = „rostfrei“.

TR1/TR2 und TC1/TC2: die Prüfklassen

Die EN-Rohrnormen kennen je zwei Prüfschärfen, deren Kürzel oft Verwirrung stiften:

• TR1/TR2 (Teil 1, Raumtemperatur): TR1 ohne, TR2 mit Kerbschlagprüfung (bei 0 °C, optional −10 °C). Für Druckgeräte nach Druckgeräterichtlinie ist nur TR2 zugelassen.
• TC1/TC2 (Teile 2–5): TC1 ohne, TC2 mit Ultraschallprüfung auf Längsfehler. Legierte Stähle werden generell in TC2 geliefert. TC2 entspricht funktional der alten Unterscheidung St 35.8 I (= TC1) gegenüber St 35.8 III (= TC2).

Für Edelstahl-Leitungsrohre regelt das AD-2000-Merkblatt W2 die Wahl: bis 42,4 mm Außendurchmesser und 3,6 mm Wand genügt TC1, darüber ist TC2 gefordert; Druckbehältermantelrohre immer TC2.

Werkstoffe: von P235GH bis P91

Die Werkstoffbezeichnung verrät den Einsatzzweck: P = Druckbehälterstahl (pressure), TR = Raumtemperatur, GH = warmfest, N = normalisiert (Feinkorn), L = kaltzäh (low temperature). Marktübliche Staffelung:

• Raumtemperatur: P235TR1/TR2, P265TR1/TR2 (alt St 37.0/44.0/37.4/44.4)
• Warmfest (Kesselgüten): P235GH (St 35.8), P265GH (St 45.8), 16Mo3 (15Mo3)
• Hochwarmfest: 13CrMo4-5, 10CrMo9-10, 11CrMo9-10 bis zu den 9-%-Chrom-Stählen X10CrMoVNb9-1 („P91“) und X10CrWMoVNb9-2 („P92“) für den Kraftwerksbau
• Feinkorn: P355N/NH/NL1/NL2, P460N-Reihe – höhere Streckgrenzen bei guter Schweißeignung
• Kaltzäh: P215NL, P255QL, 12Ni14, X12Ni5 für Kälteanlagen
• Nichtrostend: 1.4301, 1.4307, 1.4541, 1.4401, 1.4404, 1.4571 (V2A/V4A-Reihen, ASTM-Pendants TP304–TP316Ti), dazu Duplex 1.4462 und Superduplex 1.4410

Gewinderohre bestehen aus S195T (alt St 33) – einem einfachen Stahl, der zum Schweißen und Gewindeschneiden geeignet ist. Ausführliche Werkstoffprofile mit alten und neuen Bezeichnungen finden Sie auf unserer Seite Werkstoffe.

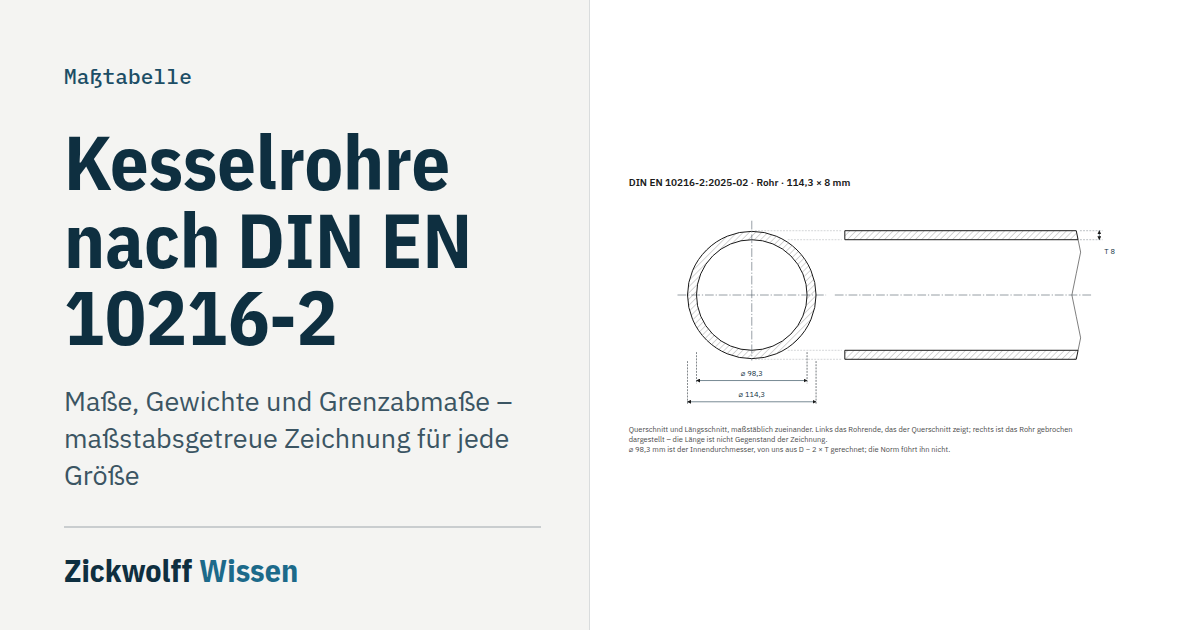

Kesselrohre: warum sie eine eigene Kategorie sind

„Kesselrohre“ sind nahtlose Rohre nach EN 10216-2 (früher DIN 17175) in warmfesten Güten, wie sie in Dampfkesseln, Wärmetauschern und Energieanlagen verbaut werden. Sie existieren zusätzlich in einer eigenen Abmessungswelt (31,8 / 38 / 44,5 / 57 / 63,5 / 70 / 108 / 133 / 159 / 193,7 mm …), die es in der normalen ISO-Rohrreihe nicht gibt. Im Handel haben sich zur Verwechslungssicherheit Farbkennzeichnungen etabliert (z. B. weiß = P235GH, gelb = P265GH, gelb/silber = 13CrMo4-5) – das ist Herstellerpraxis, kein Normbestandteil. Höher legierte Kesselgüten werden üblicherweise mit Abnahmeprüfzeugnis 3.2 (TÜV-Abnahme) geliefert, Standardgüten mit 3.1. Die passenden Formstücke in Kesselrohr-Abmessungen erklärt unsere Seite Rohrbogen (Abschnitt Kesselrohrbogen).

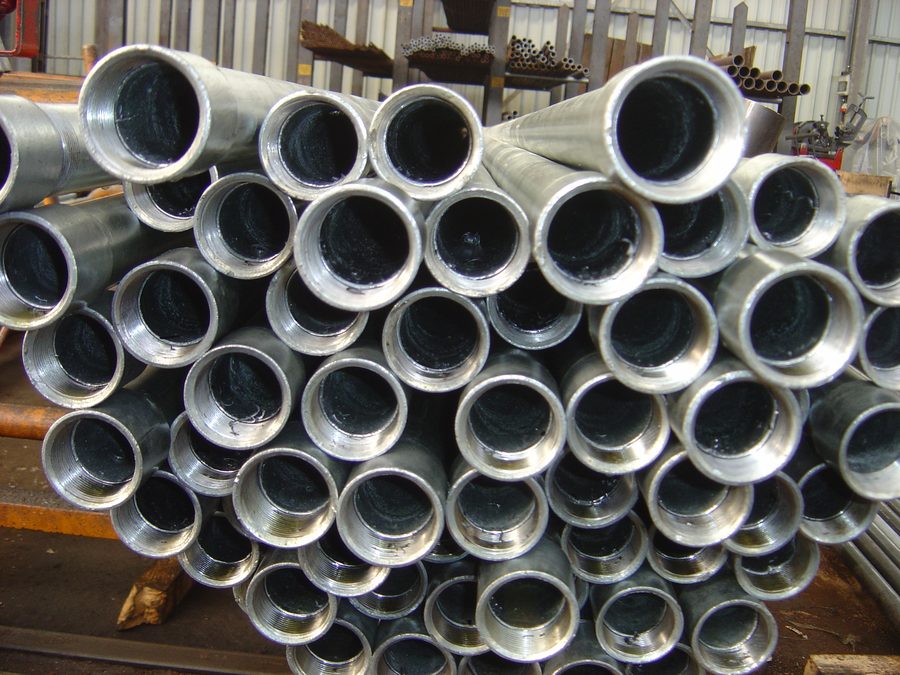

Gewinderohre nach EN 10255

Für Heizung, Sanitär und einfache Medienleitungen gibt es die Gewinderohr-Familie: Rohre aus S195T, geeignet zum Schweißen und Gewindeschneiden (Whitworth-Rohrgewinde nach EN 10226/ISO 7-1). Zwei Ausführungen:

• EN 10255-M (medium/mittelschwer) – Nachfolger der DIN 2440, das klassische „Gasrohr“; DN 8 (13,5 × 2,35) bis DN 150 (165,1 × 4,85)
• EN 10255-H (heavy/schwer) – Nachfolger der DIN 2441 mit dickerer Wand

Lieferbar rohschwarz oder feuerverzinkt nach EN 10240-A1 (alt DIN 2444, Schichtdicke mindestens 55 µm innen und außen). Achtung, verbreiteter Fehler im Markt: Die M/H-Zuordnung zu DIN 2440/2441 wird selbst auf Händlerseiten gelegentlich vertauscht. Die passenden Gewindefittings mit R/Rp-Gewinde erklärt unsere Seite Tempergussfittings.

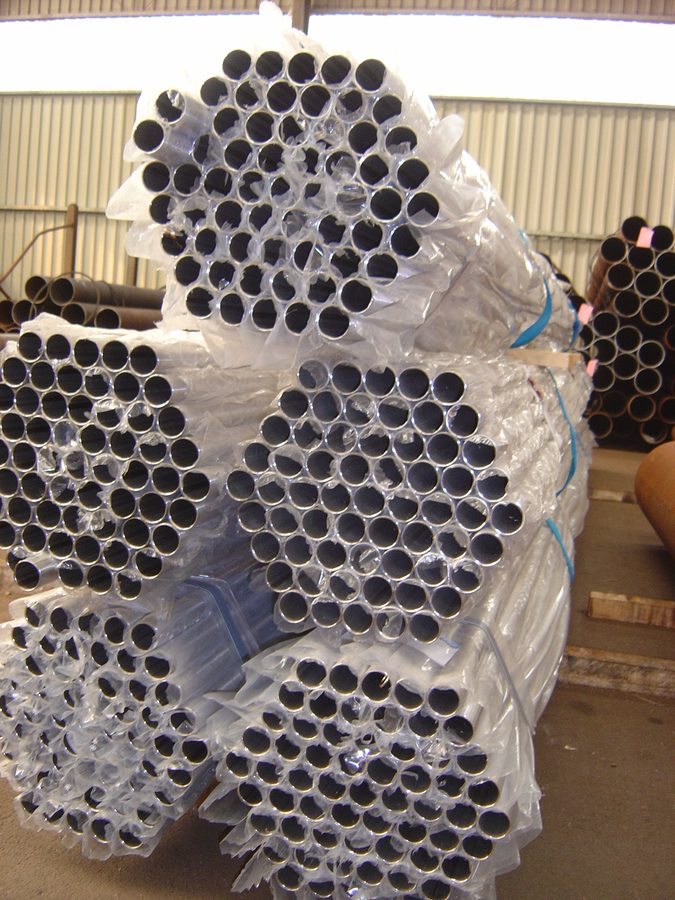

Edelstahlrohre: Ausführungsarten und Oberflächen

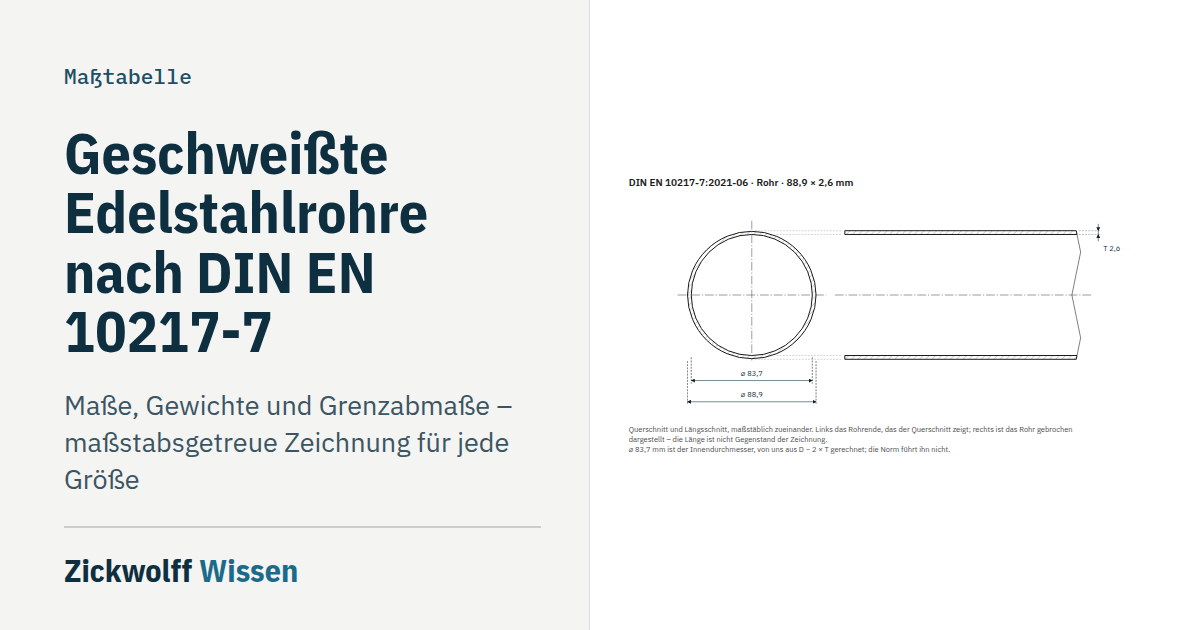

Bei geschweißten Edelstahlrohren beschreibt ein Kürzelsystem den Lieferzustand (EN 10217-7, früher DIN 17457): W0/W1/W2 nach Ausgangsmaterial (Warm-/Kaltband) und Beizzustand, Zusatz A = wärmebehandelt, R = blankgeglüht, b = geglättete Innennaht, WG = geschliffen, WP = poliert. Kaltband-Ausführungen (W2…) liefern die glatteren Oberflächen. Für Leitungsrohre ohne Druckanforderung existiert parallel die EN 10296-2 (früher DIN 17455) – wichtig beim Preisvergleich, denn sie ist nicht mit der Druckrohrnorm austauschbar.

Rohr ist nicht gleich Rohr: Leitungsrohr, Präzisionsrohr, Tubing

Im Deutschen heißt alles „Rohr“, im internationalen Einkauf sind „pipe“ und „tube“ aber verschiedene Produkte:

• Pipe (Leitungsrohr): Medientransport, bestellt über Nennweite plus Wanddickenangabe, vergleichsweise lose Toleranzen, ab Lager verfügbar.

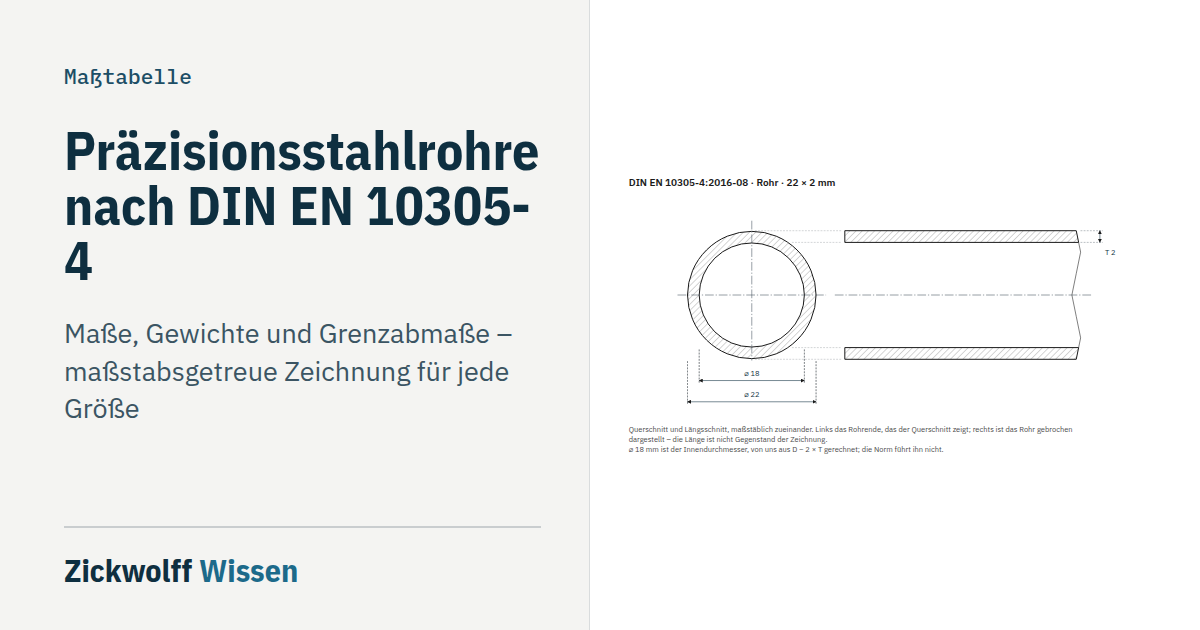

• Tube (Präzisions-/Apparaterohr): Wärmetauscher, Kessel, Maschinenbau; bestellt über exakten Außendurchmesser und Wanddicke, sehr enge Toleranzen (kaltgezogen), meist auftragsbezogen gefertigt und teurer. Wärmetauscherrohre müssen in Rohrböden passen – daher die engen Toleranzen (in Deutschland z. B. nach DIN 28180).
• Tubing (Instrumentierungsrohr): kleine Durchmesser für Mess- und Hydraulikleitungen, verbunden über Klemmringverschraubungen.

Die klassische Falle: Ein „2-Zoll-Rohr“ hat als Pipe (NPS 2) einen Außendurchmesser von 60,3 mm, als Tube exakt 50,8 mm – Flansche, Fittings und Halterungen passen jeweils nur zum einen System.

Maßsysteme: EN 10220 vs. NPS/Schedule (ASME B36.10M/B36.19M)

Europäisch wird ein Rohr über Außendurchmesser × Wanddicke in mm definiert (EN 10220, Edelstahl auch EN ISO 1127), amerikanisch über NPS (Nominal Pipe Size) plus Schedule. Wichtige Unterschiede:

• Die Außendurchmesser sind bei den zölligen Größen praktisch identisch (60,3 / 88,9 / 114,3 mm …) – ein NPS-2-Rohr passt maßlich zu einem 60,3er EN-Rohr.
• Die Schedule-Nummer ist keine Wanddicke: SCH 40 bedeutet bei 2" 3,9 mm, bei 12" aber 10,3 mm. Die EN kennt stattdessen frei kombinierbare Wanddicken aus einer Stufenreihe.
• STD = SCH 40 und XS = SCH 80 gilt nur bis NPS 10 – ab NPS 12 weichen die Reihen voneinander ab.
• Toleranzen, Prüfungen und Werkstoffe folgen unterschiedlichen Regelwerken (EN 10216/10217 vs. ASTM A53/A106/A312 …) – maßgleich heißt nicht zulassungsgleich.

Zur Umrechnung zwischen Zoll- und Millimeterangaben hilft unsere Seite Einheiten & Umrechnung.

Toleranzen und Prüfung (Kurzüberblick)

Wanddicken-Minustoleranz liegt marktüblich bei −12,5 % (deshalb bei Wareneingang an mehreren Umfangsstellen und beiden Enden messen). Edelstahlrohre nach EN ISO 1127 werden über Toleranzklassen D1–D4 (Durchmesser) und T1–T4 (Wand) spezifiziert. Standardhandelslängen: nahtlos 5–7 m, geschweißt 6 m bzw. 12 m; Fix- und Doppellängen auf Anfrage. Dokumente: Prüfbescheinigung 2.2 oder Abnahmeprüfzeugnis 3.1/3.2 nach EN 10204, bei legierten Kesselgüten üblich 3.2 mit TÜV-Abnahme.
