Großflansche nach ASME B16.47: Maße für Serie A und B
ASME B16.47 Serie A und BNPS 26–60Maße in mm und Zollauf Anfrage
Größe wählen
So bedienen Sie die Auswahl
Serie und Class wählen, dann NPS – das Ergebnis zeigt die Anschlussmaße in mm mit Zoll in Klammern. Serie A und Serie B haben verschiedene Lochbilder.
Maßtabelle ASME B16.47
Ganze Tabelle anzeigen · mehr als 20 Zeilen
| NPS | Serie · Class | O mm (Zoll) | tf WN mm (Zoll) | tf BL mm (Zoll) | C mm (Zoll) | W mm (Zoll) | K mm (Zoll) | Y1 mm (Zoll) | n × Loch mm (Zoll) | Schraube | Art der Angabe | Lieferbarkeit |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 26" | A · 150 | 869,9 (34,25) | 66,8 (2,63) | 806,4 (31,75) | 24 × 35,1 (1,38) | 1,25 Zoll | Marktmaß | auf Anfrage lieferbar | ||||
| 30" | A · 150 | 984,2 (38,75) | 73,2 (2,88) | 73,2 (2,88) | 914,4 (36) | 781,0 (30,75) | 762,0 (30) | 135,1 (5,32) | 28 × 34,9 (1,375) | 1,25 Zoll | Marktmaß | auf Anfrage lieferbar |
| 36" | A · 150 | 1168,4 (46) | 88,9 (3,5) | 88,9 (3,5) | 1085,8 (42,75) | 933,4 (36,75) | 914,4 (36) | 155,7 (6,13) | 32 × 41,3 (1,625) | 1,5 Zoll | Marktmaß | auf Anfrage lieferbar |
| 42" | A · 150 | 1346,2 (53) | 95,2 (3,75) | 95,2 (3,75) | 1257,3 (49,5) | 1092,2 (43) | 1066,8 (42) | 169,9 (6,69) | 36 × 41,3 (1,625) | 1,5 Zoll | Marktmaß | auf Anfrage lieferbar |
| 48" | A · 150 | 1511,3 (59,5) | 106,4 (4,19) | 106,4 (4,19) | 1422,4 (56) | 1247,6 (49,12) | 1219,2 (48) | 190,5 (7,5) | 44 × 41,3 (1,625) | 1,5 Zoll | Marktmaß | auf Anfrage lieferbar |
| 60" | A · 150 | 1854,2 (73) | 130,3 (5,13) | 1758,9 (69,25) | 52 × 47,8 (1,88) | 1,75 Zoll | Marktmaß | auf Anfrage lieferbar | ||||
| 30" | A · 300 | 1092,2 (43) | 90,7 (3,57) | 93,7 (3,69) | 996,9 (39,25) | 827,0 (32,56) | 762,0 (30) | 208,0 (8,19) | 28 × 47,6 (1,875) | 1,75 Zoll | Marktmaß | auf Anfrage lieferbar |
| 36" | A · 300 | 1270,0 (50) | 103,4 (4,07) | 109,7 (4,32) | 1168,4 (46) | 990,6 (39) | 914,4 (36) | 239,8 (9,44) | 32 × 54,0 (2,125) | 2 Zoll | Marktmaß | auf Anfrage lieferbar |
| 42" | A · 300 | 1289,0 (50,75) | 117,6 (4,63) | 117,6 (4,63) | 1206,5 (47,5) | 1098,5 (43,25) | 1066,8 (42) | 198,6 (7,82) | 32 × 44,4 (1,75) | 1,625 Zoll | Marktmaß | auf Anfrage lieferbar |
| 48" | A · 300 | 1466,8 (57,75) | 131,8 (5,19) | 131,8 (5,19) | 1371,6 (54) | 1254,3 (49,38) | 1219,2 (48) | 222,2 (8,75) | 32 × 50,8 (2) | 1,875 Zoll | Marktmaß | auf Anfrage lieferbar |
| 30" | A · 600 | 1130,3 (44,5) | 114,3 (4,5) | 139,7 (5,5) | 1022,3 (40,25) | 862,1 (33,94) | 762,0 (30) | 247,6 (9,75) | 28 × 54,0 (2,125) | 2 Zoll | Marktmaß | auf Anfrage lieferbar |
| 36" | A · 600 | 1314,4 (51,75) | 124,0 (4,88) | 162,1 (6,38) | 1193,8 (47) | 1031,7 (40,62) | 914,4 (36) | 282,4 (11,12) | 28 × 66,7 (2,625) | 2,5 Zoll | Marktmaß | auf Anfrage lieferbar |
| 42" | A · 600 | 1403,3 (55,25) | 168,1 (6,62) | 171,4 (6,75) | 1282,7 (50,5) | 1127,3 (44,38) | 1066,8 (42) | 279,4 (11) | 28 × 66,7 (2,625) | 2,5 Zoll | Marktmaß | auf Anfrage lieferbar |
| 48" | A · 600 | 1593,8 (62,75) | 189,0 (7,44) | 195,3 (7,69) | 1460,5 (57,5) | 1289,0 (50,75) | 1219,2 (48) | 316,0 (12,44) | 32 × 73,0 (2,875) | 2,75 Zoll | Marktmaß | auf Anfrage lieferbar |
| 30" | A · 900 | 1231,9 (48,5) | 149,4 (5,88) | 182,4 (7,18) | 1085,8 (42,75) | 889,0 (35) | 762,0 (30) | 311,1 (12,25) | 20 × 79,4 (3,125) | 3 Zoll | Marktmaß | auf Anfrage lieferbar |
| 36" | A · 900 | 1460,5 (57,5) | 171,4 (6,75) | 214,4 (8,44) | 1289,0 (50,75) | 1063,8 (41,88) | 914,4 (36) | 361,9 (14,25) | 20 × 92,1 (3,625) | 3,5 Zoll | Marktmaß | auf Anfrage lieferbar |
| 42" | A · 900 | 1562,1 (61,5) | 206,2 (8,12) | 231,6 (9,12) | 1390,6 (54,75) | 1176,3 (46,31) | 1066,8 (42) | 371,3 (14,62) | 24 × 92,1 (3,625) | 3,5 Zoll | Marktmaß | auf Anfrage lieferbar |
| 48" | A · 900 | 1784,3 (70,25) | 233,4 (9,19) | 263,7 (10,38) | 1587,5 (62,5) | 1343,2 (52,88) | 1219,2 (48) | 419,1 (16,5) | 24 × 104,8 (4,125) | 4 Zoll | Marktmaß | auf Anfrage lieferbar |
| 30" | B · 150 | 887,5 (34,94) | 42,9 (1,69) | 49,3 (1,94) | 846,1 (33,31) | 787,4 (31) | 763,5 (30,06) | 98,6 (3,88) | 44 × 22,2 (0,875) | 0,75 Zoll | Marktmaß | auf Anfrage lieferbar |
| 36" | B · 150 | 1057,1 (41,62) | 50,8 (2) | 57,1 (2,25) | 1009,6 (39,75) | 944,6 (37,19) | 915,9 (36,06) | 116,1 (4,57) | 44 × 25,4 (1) | 0,875 Zoll | Marktmaß | auf Anfrage lieferbar |
| 42" | B · 150 | 1225,5 (48,25) | 57,1 (2,25) | 67,3 (2,65) | 1171,4 (46,12) | 1101,9 (43,38) | 1069,8 (42,12) | 131,8 (5,19) | 48 × 28,6 (1,125) | 1 Zoll | Marktmaß | auf Anfrage lieferbar |
| 48" | B · 150 | 1392,2 (54,81) | 63,5 (2,5) | 76,2 (3) | 1335,0 (52,56) | 1257,3 (49,5) | 1222,2 (48,12) | 147,8 (5,82) | 44 × 31,8 (1,25) | 1,125 Zoll | Marktmaß | auf Anfrage lieferbar |
| 30" | B · 300 | 990,6 (39) | 92,2 (3,63) | 92,2 (3,63) | 920,8 (36,25) | 812,8 (32) | 768,3 (30,25) | 156,5 (6,16) | 36 × 38,1 (1,5) | 1,375 Zoll | Marktmaß | auf Anfrage lieferbar |
| 36" | B · 300 | 1171,4 (46,12) | 101,6 (4) | 101,6 (4) | 1089,2 (42,88) | 965,2 (38) | 920,8 (36,25) | 179,3 (7,06) | 32 × 44,4 (1,75) | 1,625 Zoll | Marktmaß | auf Anfrage lieferbar |
| 42" | B · 300 | 1333,5 (52,5) | 117,6 (4,63) | 117,6 (4,63) | 1244,6 (49) | 1117,6 (44) | 1074,7 (42,31) | 203,2 (8) | 36 × 47,6 (1,875) | 1,75 Zoll | Marktmaß | auf Anfrage lieferbar |
| 48" | B · 300 | 1511,3 (59,5) | 127,0 (5) | 133,3 (5,25) | 1416,0 (55,75) | 1277,9 (50,31) | 1227,1 (48,31) | 222,2 (8,75) | 40 × 50,8 (2) | 1,875 Zoll | Marktmaß | auf Anfrage lieferbar |
| 30" | B · 600 | 1022,3 (40,25) | 125,5 (4,94) | 127,0 (5) | 927,1 (36,5) | 806,4 (31,75) | 762,0 (30) | 204,7 (8,06) | 28 × 50,8 (2) | 1,875 Zoll | Marktmaß | auf Anfrage lieferbar |
| 36" | B · 600 | 1212,8 (47,75) | 146,0 (5,75) | 150,9 (5,94) | 1104,9 (43,5) | 968,2 (38,12) | 914,4 (36) | 242,8 (9,56) | 28 × 60,3 (2,375) | 2,25 Zoll | Marktmaß | auf Anfrage lieferbar |
| 30" | B · 900 | 1181,1 (46,5) | 155,4 (6,12) | 176,0 (6,93) | 1035,0 (40,75) | 850,9 (33,5) | 762,0 (30) | 289,1 (11,38) | 20 × 79,4 (3,125) | 3 Zoll | Marktmaß | auf Anfrage lieferbar |
| 36" | B · 900 | 1346,2 (53) | 173,0 (6,81) | 201,7 (7,94) | 1200,1 (47,25) | 1016,0 (40) | 914,4 (36) | 325,4 (12,81) | 24 × 79,4 (3,125) | 3 Zoll | Marktmaß | auf Anfrage lieferbar |
auf Anfrage lieferbar – bitte Serie, Class, NPS, Bauform, Dichtfläche und Werkstoff in der Anfrage nennen.
Flanschdicke bei Class 150/300 ohne die 1,6-mm-Dichtleiste – Herstellerkataloge können hier abweichen.
Grenzabmaße: wie ein Herstellwerk sie für Flansche nach ASME B16.47 ab NPS 26 angibt – Außendurchmesser ±2 mm bei 1,6-mm-Dichtleiste (Class 150/300) und ±1 mm bei 6,4-mm-Dichtleiste, Blattdicke nur nach oben.
Maße: so, wie der Markt sie liefert – aus Unterlagen von Herstellwerken und Lieferanten. Serie A (früher MSS SP-44) und Serie B (früher API 605) sind nicht austauschbar.
Großflansche nach ASME B16.47 beschaffen wir auf Anfrage – die Tabelle zeigt die Marktmaße, damit Sie Serie und Anschluss vorab prüfen können.
Serie A oder Serie B?
Serie A ist die schwerere Ausführung mit weniger, dafür größeren Schrauben; Serie B ist leichter und hat mehr, kleinere Schrauben. Bei gleicher Class und gleichem NPS passen die beiden nicht aufeinander – eine Anfrage braucht deshalb immer die Serie. Steht sie nicht auf dem Flansch, entscheiden Lochkreis und Lochzahl.
Flansche bis NPS 24 stehen unter Flanschmaße ASME B16.5, die Norm im Überblick im Steckbrief ASME B16.5.
Kratzer und Fehlstellen in der Dichtfläche – was ist zulässig?

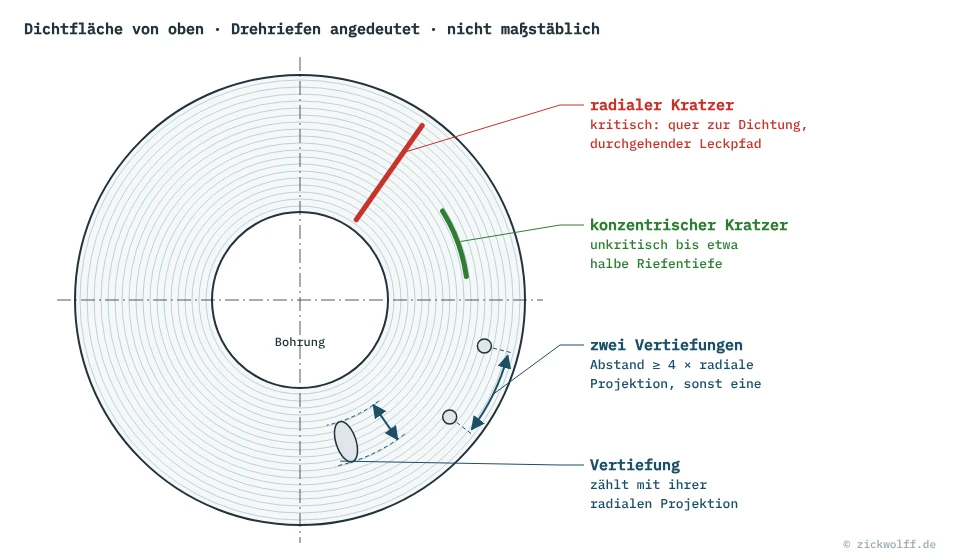

Entscheidend ist zuerst die Richtung, dann die Tiefe. Ein radialer Kratzer – vom Innendurchmesser nach außen, quer über die Dichtfläche – ist ein durchgehender Leckpfad unter der Dichtung und kritisch, auch wenn er flach ist. Ein konzentrischer Kratzer läuft mit den Drehriefen und wird von der Dichtung überbrückt – bis etwa zur halben Riefentiefe ist er unkritisch. Vertiefungen (offene Poren, Lunker, Druckstellen) zählen nach ihrer radialen Ausdehnung, gemessen quer zu den Riefen. Liegen zwei näher beieinander als das Vierfache davon, gelten sie als eine Fehlstelle. Erhebungen über die Riefen sind nie zulässig, weil sie die Dichtung anheben.
Für ASME-Flansche staffelt die Norm die zulässige Größe einer Fehlstelle in der gerillten Dichtfläche nach der Nennweite (NPS). Gemessen wird die radiale Ausdehnung – quer zu den Rillen, als Differenz von Außen- und Innenradius der Fehlstelle, beide vom Flanschmittelpunkt aus gemessen.
| NPS | Nicht tiefer als der Rillengrund: radiale Ausdehnung bis | Tiefer als der Rillengrund: radiale Ausdehnung und Tiefe bis |
|---|---|---|
| 26–36 | 12,7 | 6,4 |
| 38–48 | 14,2 | 7,1 |
| 50–60 | 15,7 | 7,9 |
Großflansche nach ASME B16.47 (NPS 26 bis 60): Werte aus einer Herstellerreferenz – die Gegenprobe an der Norm selbst steht noch aus.
Dazu gilt
- Zwischen zwei Fehlstellen liegt mindestens das Vierfache der größten zulässigen radialen Ausdehnung.
- Fehlstellen, die weniger als die halbe Rillentiefe erreichen, sind kein Zurückweisungsgrund.
- Erhebungen über die Rillen – Grat oder Materialaufwerfung – sind nicht zulässig.
- Die Stufen gelten für Dichtleisten (Raised Face) und große Nut-Feder-Dichtflächen. Ringnutflansche (RTJ) haben eigene Anforderungen an die Nutflanken.
- Bezug ist die gerillte Regel-Dichtfläche (konzentrisch oder spiralig, Ra 3,2 bis 6,3 µm).
Für EN-Flansche gibt es keine solche Tabelle – was dort gilt, steht auf der Seite Toleranzen.
Grundlage: ASME B16.5-2025 und EN 1092-1:2018 als Prüfreferenz – Aussagen über die Normen, kein Normtext. Die Freigabe im Einzelfall trifft der Hersteller oder der Besteller mit seiner Spezifikation.
