Rohrbogen Stahl: Maßtabelle und Maßzeichnung nach DIN EN 10253-2

Alle Abmessungen für den Rohrbogen aus Stahl nach DIN EN 10253-2 (früher DIN 2605) in einer Tabelle, die Maßzeichnung Ihrer Größe darüber – lieferbar ab Lager oder auf Bestellung. Ein Rohrbogen ist ein Formstück zum Einschweißen, das die Richtung einer Rohrleitung ändert – standardmäßig um 45°, 90° oder 180° (Sonderwinkel auf Anfrage). Diese Seite ordnet die Normen DIN EN 10253 und DIN 2605 ein, erklärt Typ A und Typ B sowie die Bauarten 2D, 3D und 5D – und nennt die branchenüblichen Faustregeln für die Auswahl.

Norm
DIN EN 10253 Teil 1 – 4
Löst ab
DIN 2605
Winkel
45° / 90° / 180°
Bauarten
2D / 3D / 5D

Sie suchen den Bogen aus nichtrostendem Stahl? Dafür gilt ein eigener Teil der Norm – DIN EN 10253-4 – mit eigenen Zahlenwerten, einer anderen Baumaß-Systematik und einer Rundheitsregel, die vom Verhältnis Durchmesser zu Wanddicke abhängt. Alles davon steht auf der Seite zum Rohrbogen aus Edelstahl.

Grundlagen zum Rohrbogen – Bauarten 2D/3D/5D, Winkel, Typ A und Typ B sowie nahtlos gegen geschweißt gelten für jeden Werkstoff und stehen deshalb auf einer eigenen Seite. Hier stehen die Maße und Toleranzen für Stahl nach DIN EN 10253-2.

Maßzeichnung für Ihre Größe

Die Maßzeichnung – auch Maßskizze, Maßblatt oder bemaßte Zeichnung genannt – zeigt alle Maße und die Toleranzen für Ihre Größe.

So geht es: Wählen Sie im Feld „Bauart“ 3D, im Feld „Winkel“ 90°, im Feld „Außendurchmesser“ 114,3 mm und im Feld „Wanddickenreihe“ Reihe 2. Die Maßzeichnung zeigt sofort alle Maße des Rohrbogens aus Stahl mit Toleranzen, die Tabelle darunter alle Größen. Mit „Diese Größe als PDF drucken“ nehmen Sie die Zeichnung mit.

Beispiel 90°, Bauart 3D, 114,3 × 3,6 mm: Außendurchmesser D 114,3 mm, Wanddicke T 3,6 mm, Innendurchmesser ID 107,1 mm, Biegeradius R 152 mm, Abstand Bogenaußenseite bis Mitte B, W, Z 209 mm, Ausnutzungsgrad (nur Typ A) X 77 %, Gewicht 2,4 kg.

Direktaufruf dieser Größe: https://www.zickwolff.de/wissen/rohrbogen/?bauart=3D&winkel=90&d=114.3&reihe=2

Bauart, Winkel, Außendurchmesser und Wanddickenreihe wählen – Zeichnung und Maßtabelle zeigen dann genau diese Größe, mit den Zahlenwerten direkt in der Zeichnung statt nur den Maßbuchstaben. Was die Bauarten 2D, 3D und 5D unterscheidet und was Typ A von Typ B trennt, steht weiter unten auf dieser Seite. Die Maßtabellen zu den hier geführten Größen ebenfalls.

Ausführung
Bauart
Winkel

Die grauen Größen führt DIN EN 10253-2; unsere Maßübersicht führt sie als Bestellgröße – siehe die Tabelle „Weitere lieferbare Abmessungen“ unten.

DIN EN 10253-2 · Rohrbogen Stahl 90° · Bauart 3D · Typ A · 114,3 × 3,6 mm

Bemaßte Zeichnung eines Rohrbogens aus Stahl, 90° der Bauart 3D, Typ A, Außendurchmesser 114,3 mm × 3,6 mm: Schnitt in der Biegeebene und Querschnitt am Anschweißende © zickwolff.de ⌀114,3 (D) 3,6 (T) R152 209 (W) 90° Querschnitt am unteren Anschweißende Rohrbogen Stahl 90° · Bauart 3D · Typ A · 114,3 × 3,6 mm DIN EN 10253-2:2026-07 · Datenstand 15.08.2026 · alle Maße in mm · maßstabsgetreu Bauart 3D · Winkel 90° · Schnitt in der Biegeebene – die Schraffur zeigt die Rohrwand der Querschnitt ist die Projektion des unteren Anschweißendes – D und T sind dort angeschrieben und nach unten durchgezogen W ist der Abstand von der Bogenaußenseite zum Krümmungsmittelpunkt, gemessen in der Ebene der Anschweißenden Zeichnung aus den Normmaßen berechnet
Rohrbogen aus Stahl, 90° der Bauart 3D, Typ A, 114,3 × 3,6 mm: Schnitt in der Biegeebene mit W und R, darunter der Querschnitt am unteren Anschweißende.

Zum Vergleich bei 90° · 114,3 mm · keine DN-Zuordnung · Reihe 2 – Abstand Bogenaußenseite bis Mitte: 2D 159 mm, 3D 209 mm (gezeigt), 5D 327 mm.

Technische Grundlage: DIN EN 10253-2:2026-07. Die Darstellung wurde von Zickwolff für die praktische Anwendung aufbereitet: eigene Gliederung, eigene Benennungen und die Angabe, welcher Art jeder Wert ist. Maßgeblich für normative Anforderungen ist die Originalnorm.

Maße des Rohrbogens aus Stahl, 90°, Bauart 3D, 114,3 × 3,6 mm
MerkmalWertArt der Angabe
Grunddaten
Bauart3DNormmaß
Winkel90°Normmaß
WanddickenreiheReihe 2Normmaß
Lieferbarkeitab Lager oder auf BestellungHandelsangabe
Nennweite DNDN 100Zuordnung
Gewicht2,4 kgberechnet
Anschlussmaße Die Maße an den Anschweißenden, die für die Verbindung mit dem anschließenden Rohr maßgeblich sind.
Außendurchmesser D114,3 mmNormmaß
Wanddicke T3,6 mmNormmaß
Innendurchmesser ID107,1 mmberechnet
Baumaße Die Maße, die den Einbauraum bestimmen.
Biegeradius R152 mmNormmaß
Abstand Bogenaußenseite bis Mitte B, W, Z209 mmNormmaß
Typ A oder Typ B Die beiden Ausführungen der Norm haben identische Anschlussmaße. Sie unterscheiden sich in genau diesen beiden Angaben – Typ A trägt weniger Innendruck als das gerade Rohr, Typ B ist am Formstückkörper so verstärkt, dass er ihm gleichwertig ist.
Ausnutzungsgrad (nur Typ A) X77 %berechnet
Wanddicke an der Bogeninnenseite (nur Typ B) Tint4,7 mmberechnet

Ohne Eintrag in der Spalte „Art der Angabe“: Normmaß. Ein Maß, das DIN EN 10253-2 für diese Größe festlegt.

Wo genau gemessen wird

Außendurchmesser D
an den Anschweißenden über die Kante gemessen, nicht am gebogenen Teil
Wanddicke T
an den Anschweißenden gemessen – am Formstückkörper darf sie nach Tabelle 12 nur nach unten abweichen
Biegeradius R
Radius der Achse, nicht der Außenseite – am Teil nicht direkt messbar, dafür sind B, W und Z da
Abstand Bogenaußenseite bis Mitte B, W, Z
in der Ebene der Anschweißenden messen – vom Krümmungsmittelpunkt zur Außenkante
Nennweite DN
die übliche Rohrbezeichnung – sie steht NICHT in der EN 10253-2, sondern kommt aus der Rohrmaßwelt
Innendurchmesser ID
lichter Durchgang – die Norm definiert ihn als D minus zweimal T
Ausnutzungsgrad (nur Typ A) X
Verhältnis der Druckfestigkeit des Formstücks zu der eines Rohres gleicher Wanddicke
Wanddicke an der Bogeninnenseite (nur Typ B) Tint
am Formstückkörper an der engen Seite des Bogens gemessen – an den Anschweißenden und an der Bogenaußenseite gilt weiterhin T
Gewicht
Richtwert für Fracht- und Lastabschätzung, gerechnet aus dem Nennmaß der Wanddicke

Maße sind Nennmaße nach DIN EN 10253-2 und ersetzen nicht das Datenblatt der konkreten Ausführung. Keine Aussage zur Druck- oder Temperatureignung und keine Werkstoffaussage. Der Biegeradius ist ein Nennmaß der Norm und keine Zusage über die Fertigungsart des einzelnen Stücks. Direktlink zu dieser Größe

Wo gemessen wird – am Anschweißende

Gemessen wird am Anschweißende – D an der verlängerten zylindrischen Außenfläche, T als volle Wand bis zur Innenfläche, so wie die Norm beide an der Stirnebene einträgt – nicht am Steg.

RohrinneresTDFase 30° +5/−0Steg C 1,6 ± 0,8 mm
Wandschnitt am Anschweißende – nicht maßstäblich. Bild: Zickwolff
RohrinneresTDFase 30° +5/−0außen ≤ 30°innen ≤ 18°Steg C 1,6 ± 0,8 mm
Ende bearbeitet: außen bis 30°, innen bis 18° angefast – die Wand darf am Ende dünner werden. T wird an der Stirnebene vom Ende der äußeren Fase bis zum Ende der inneren Fase bemaßt, wie im Normbild. Nicht maßstäblich. Bild: Zickwolff

EN 10253-2 und EN 10253-4 messen Außendurchmesser D und Wanddicke T an den Anschweißenden. Im Normbild sind beide an der Stirnebene eingetragen: D an der verlängerten zylindrischen Außenfläche, T als volle Wand zwischen verlängerter Außenfläche und Innenfläche – die Fase schneidet die Wand nur scheinbar an. Der Steg C von 1,6 ± 0,8 mm ist nicht T. Ist das Ende bearbeitet (außen bis 30°, innen bis 18° angefast, von der Norm ausdrücklich zugelassen), reicht T von der Kante, an der die äußere Fase endet, bis zur Kante, an der die innere Fase endet. Am Körper eines Bogens darf die Wand dünner sein – dort gilt nur das untere Grenzabmaß der Tabelle 12 (Typ A), ein oberes Grenzabmaß ist für den Körper nicht definiert. Der Durchmesser am Körper ist nur über die Rundheit begrenzt.

Typischer Messfehler: Wer mit dem Messschieber über die Fase oder die Innenfase greift, misst eine zu kleine Wand – ein normgerechtes Formstück wird dann zu Unrecht abgelehnt.

Faustregel: Die volle Wand messen – nicht den Steg.

Die Norm nennt Maße. Was hier steht, führen wir – ab Lager oder auf Bestellung; was wie schnell verfügbar ist, klären wir auf Anfrage.

So messen Sie richtig

Einen Rohrbogen bestimmt man an drei Maßen: Außendurchmesser D und Wanddicke T – beide an den Anschweißenden gemessen, nicht am gebogenen Teil – und dem Baumaß. Der Biegeradius selbst ist am Teil nicht direkt messbar, dafür gibt es die Maße B, W und Z. Am 90°-Bogen misst man in der Ebene der Anschweißenden vom Krümmungsmittelpunkt zur Außenkante.

Außendurchmesser D
an den Anschweißenden über die Kante gemessen, nicht am gebogenen Teil
Wanddicke T
an den Anschweißenden gemessen – am Formstückkörper darf sie nach Tabelle 12 nur nach unten abweichen
Abstand Bogenaußenseite bis Mitte B, W, Z
in der Ebene der Anschweißenden messen – vom Krümmungsmittelpunkt zur Außenkante
Baulänge Mitte zu Mitte C
nur am 180°-Bogen – Abstand der beiden Schenkelachsen

Ein Messwert trifft die Tabelle selten genau. Die Maßzeichnung auf dieser Seite zeigt die Grenzabmaße nach DIN EN 10253-2 zu jeder Größe – und die Rückwärtssuche „Bauteil bestimmen“ findet die Größe aus Ihren Messwerten.

Was ist ein Rohrbogen?

Ein Rohrbogen ist ein Formstück zum Einschweißen, das die Richtung einer Rohrleitung ändert. Davon zu unterscheiden ist die Rohrbiegung: ein aus geradem Rohr kalt oder warm gebogenes Bauteil nach Kundenmaß (früher DIN 2609), das zum Einsatz kommt, wenn kein genormter Standardbogen passt. Ausführlich steht das in den Grundlagen zum Rohrbogen.

Alte Norm → neue Norm

Normen: von DIN 2605 zu DIN EN 10253

Die alte deutsche Rohrbogennorm DIN 2605 ist durch die europäische DIN EN 10253 ersetzt. Für unlegierte und legierte Stähle mit besonderen Prüfanforderungen gilt davon Teil 2 – die Norm dieser Seite und der Standard im Anlagenbau. Alte und neue Ausführungen laufen im Handel parallel; die Baumaße sind weitgehend deckungsgleich.

Die Norm hat vier Teile, und welcher gilt, entscheidet der Werkstoff: die Gliederung der DIN EN 10253 steht in den Grundlagen. Für nichtrostende Stähle gilt Teil 4 – Rohrbogen aus Edelstahl.

Ausnutzungsgrad

Typ A und Typ B: der Ausnutzungsgrad

Ausführung

Typ A – verminderter Ausnutzungsgrad

Gleiche Wanddicke an Schweißenden und Bogenkörper wie das Anschlussrohr. Der Widerstand gegen Innendruck ist geringer als beim geraden Rohr gleicher Abmessung – Nachfolger von DIN 2605-1.

Ausführung

Typ B – voller Ausnutzungsgrad

Verstärkte Wanddicke am Bogenkörper, dadurch gleiche Innendruck-Belastbarkeit wie das gerade Rohr – Nachfolger von DIN 2605-2.

Typ A ist die Standard-Handelsware; Typ B wird gewählt, wenn die Leitung rechnerisch voll ausgenutzt wird. Am Anschweißende sind beide Ausführungen gleich. Was der Ausnutzungsgrad X genau ist und wie er entsteht, steht in den Grundlagen; den Wert für eine bestimmte Größe nennt die Maßzeichnung oben.

Biegeradius

Bauarten 2D, 3D, 5D: der Biegeradius

Die Bauart sagt, wie eng der Bogen gekrümmt ist: der Biegeradius r ist ein Vielfaches des Rohr-Außendurchmessers d. Je enger der Radius, desto kompakter der Einbau – und desto größer sind Strömungswiderstand und Erosion.

Bauarten von Rohrbögen nach Biegeradius
BauartRadiusEigenschaften
2 (2D)r ≈ 1 × dkürzestes Einbaumaß, höchster Druckverlust, stärkste Erosion
3 (3D)r ≈ 1,5 × dStandardbauart im Anlagenbau
5 (5D)r ≈ 2,5 × dströmungsgünstigster Normbogen, gut molchbar

Prinzipskizzen der drei Bauarten im gemeinsamen Maßstab und die Auswahlkriterien – Platz, Druckverlust, Erosion, Molchbarkeit, Spannungen – stehen in den Grundlagen zu den Bauarten.

Die drei Bauarten aus dem Lager

Nahtloser 90-Grad-Rohrbogen Bauart 2 (2D) aus Stahl mit engem Radius
Bauart 2 (2D): enger Radius, kompakter Einbau. Bild: Zickwolff-Shop
Nahtloser 90-Grad-Rohrbogen Bauart 3 (3D) aus Stahl, Standardradius
Bauart 3 (3D): Standard im Anlagenbau. Bild: Zickwolff-Shop
Nahtloser 90-Grad-Rohrbogen Bauart 5 (5D) aus Stahl mit weitem Radius
Bauart 5 (5D): weiter Radius, strömungsgünstig. Bild: Zickwolff-Shop
Winkel

45° oder 90°?

Ein 45°-Bogen erzeugt nur rund die Hälfte des Strömungswiderstands eines 90°-Bogens. Wann sich das lohnt, welche Richtwerte dahinterstehen und was gegen die Lösung aus zwei 45°-Bögen spricht, steht in den Grundlagen zum Winkel.

Fertigung

Nahtlos oder geschweißt?

In der Kennzeichnung steht S für nahtlos, W für geschweißt. Beide Fertigungsarten können für drucktragende Anwendungen geeignet sein – entscheidend sind Ausnutzungsgrad, Werkstoff, Wanddicke, Prüfung und Regelwerk, nicht die Fertigungsart allein. Ausführlich in den Grundlagen zur Herstellung.

Kesselrohrbogen

Was ist ein Kesselrohrbogen?

Kesselrohrbögen sind Rohrbögen in den Abmessungen der Kesselrohre nach EN 10216-2 (früher DIN 17175) – also in Größen wie 31,8 / 38 / 44,5 / 57 / 63,5 / 70 / 108 / 133 / 159 / 193,7 mm, die es in der ISO-Rohrreihe nicht gibt. Werkstoff ist typischerweise P235GH (früher St 35.8), die warmfeste Kesselgüte für Dampfkessel, Wärmetauscher und Energieanlagen. Technisch gelten dieselben Bauarten und Regeln wie für normale Bögen nach DIN EN 10253-2.

Kesselrohrbogen 45 Grad Bauart 3 (3D) aus warmfestem Stahl mit Kennzeichnungsstempelung
Kesselrohrbogen 45°, Bauart 3 (3D), DIN EN 10253-2 – die Stempelung läuft am Bogenrücken. Bild: Zickwolff-Shop
Werkstoffe

Werkstoffe (marktüblich)

  • Baustahl: S235 (St 37.0)
  • Kesselgüten: P235GH TC1/TC2 (St 35.8 I/III), P265GH
  • Warmfest legiert: 16Mo3, 13CrMo4-5, 10CrMo9-10, bis X10CrMoVNb9-1 („P91“) / X10CrWMoVNb9-2 („P92“)
  • Feinkorn/Tieftemperatur: P355-Reihe, P215NL, L290NB/L360NB
  • ASTM-Pendants: A234 WPB/WP5/WP11/WP22/WP91, A420 WPL6
  • Edelstahl (DIN EN 10253-4): 1.4541, 1.4571, weitere Austenite/Duplex
Geschweißter Edelstahl-Rohrbogen 90 Grad Bauart 3 mit aufgedruckter Normkennzeichnung
Geschweißter Edelstahl-Bogen 90° (DIN EN 10253-4) mit aufgedruckter Kennzeichnung. Bild: Zickwolff-Shop
Toleranzen und Prüfung

Toleranzen und Prüfung (Kurzüberblick DIN EN 10253-2)

Bauhöhentoleranz ±2 bis ±5 mm je nach Durchmesser; Durchmessertoleranz ±1 % (max. ±5 mm); Wanddicken-Minustoleranz −12,5 %; Durchfluss mindestens 80 % des theoretischen Innendurchmessers; Unrundheit am Bogenkörper bis 4 % zulässig, flache Wellen am Bogenrücken in Grenzen erlaubt. Ab 3 mm Wanddicke werden Bögen mit Schweißfase (30°, Stegkante 1,6 ± 0,8 mm) geliefert. Dokumente: Prüfbescheinigung 2.2 oder Abnahmeprüfzeugnis 3.1/3.2 nach DIN EN 10204. Verbindlich sind die jeweils gültige Normausgabe und die Bestellvereinbarung.

DIN EN ↔ ASME

DIN EN ↔ ASME: die wichtigsten Unterschiede

Funktional entsprechen sich Short Radius ≈ Bauart 2D und Long Radius ≈ Bauart 3D; eine 5D-Normbauart kennt ASME B16.9 nicht. Die Radien sind ähnlich, aber nicht identisch – ASME rechnet zöllig über die NPS, die EN legt metrische Radien fest. Die übrigen Unterschiede (Wanddicken, 45°-Bögen, LR als Default) stehen im Vergleich DIN EN ↔ ASME.

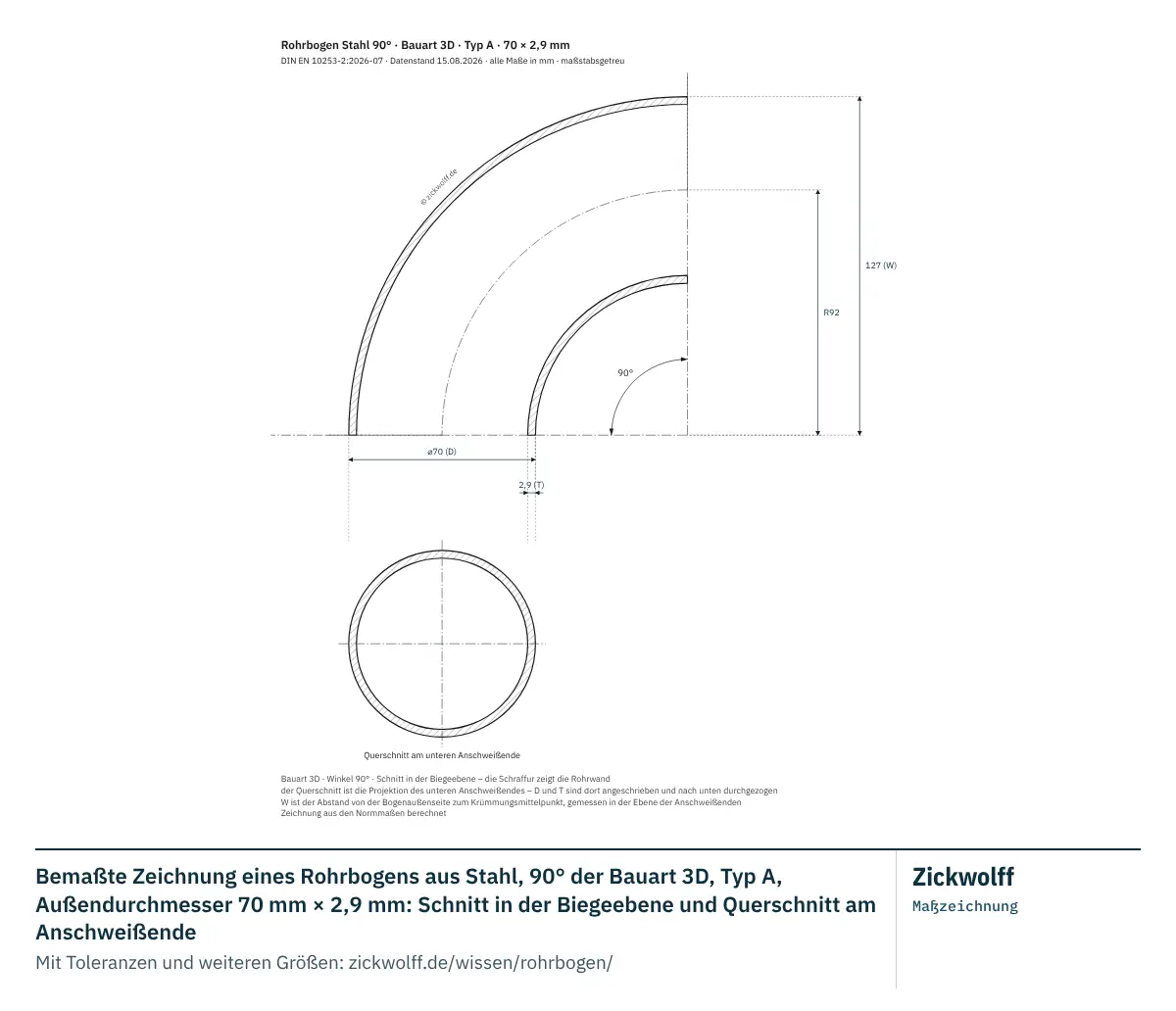

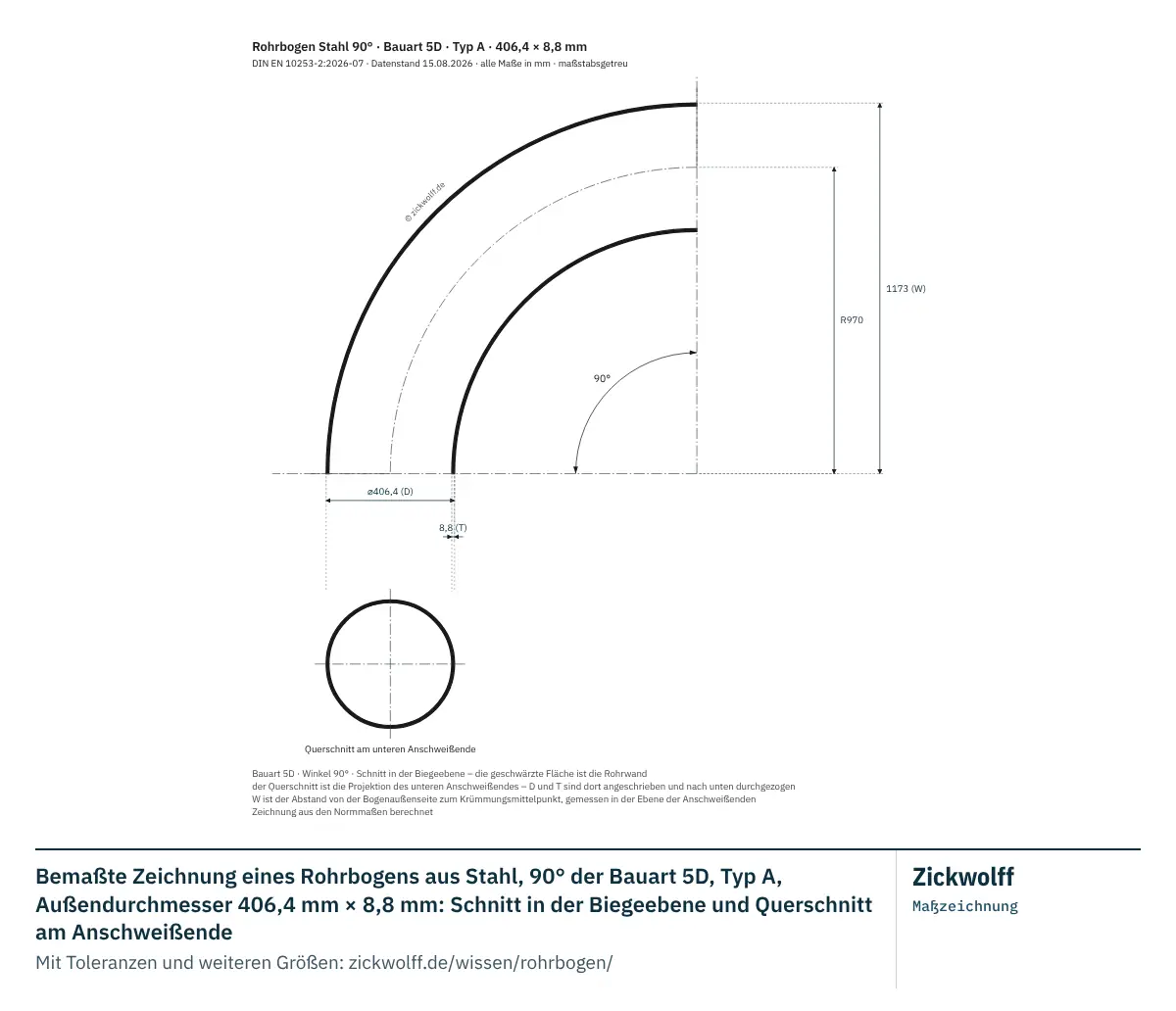

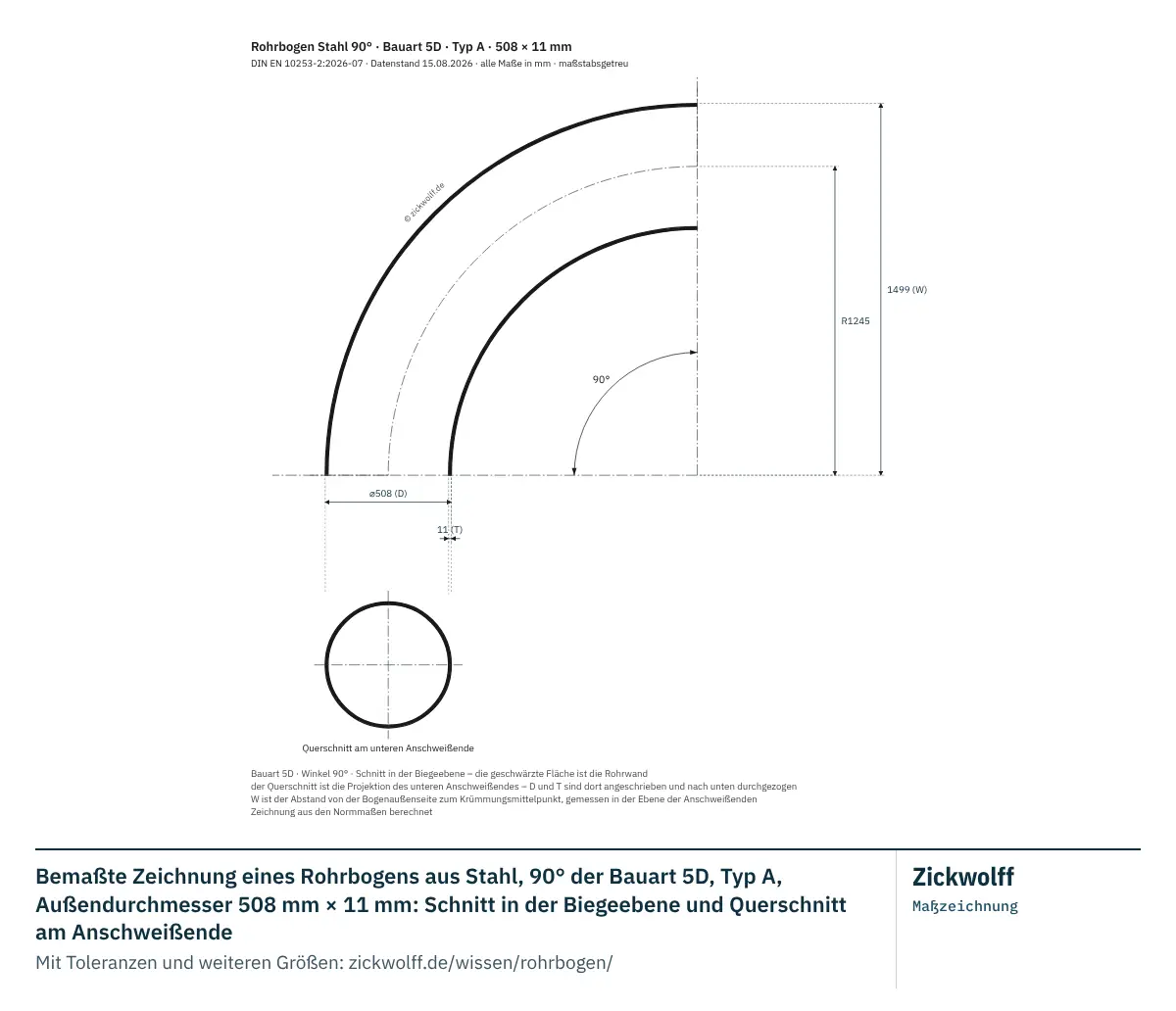

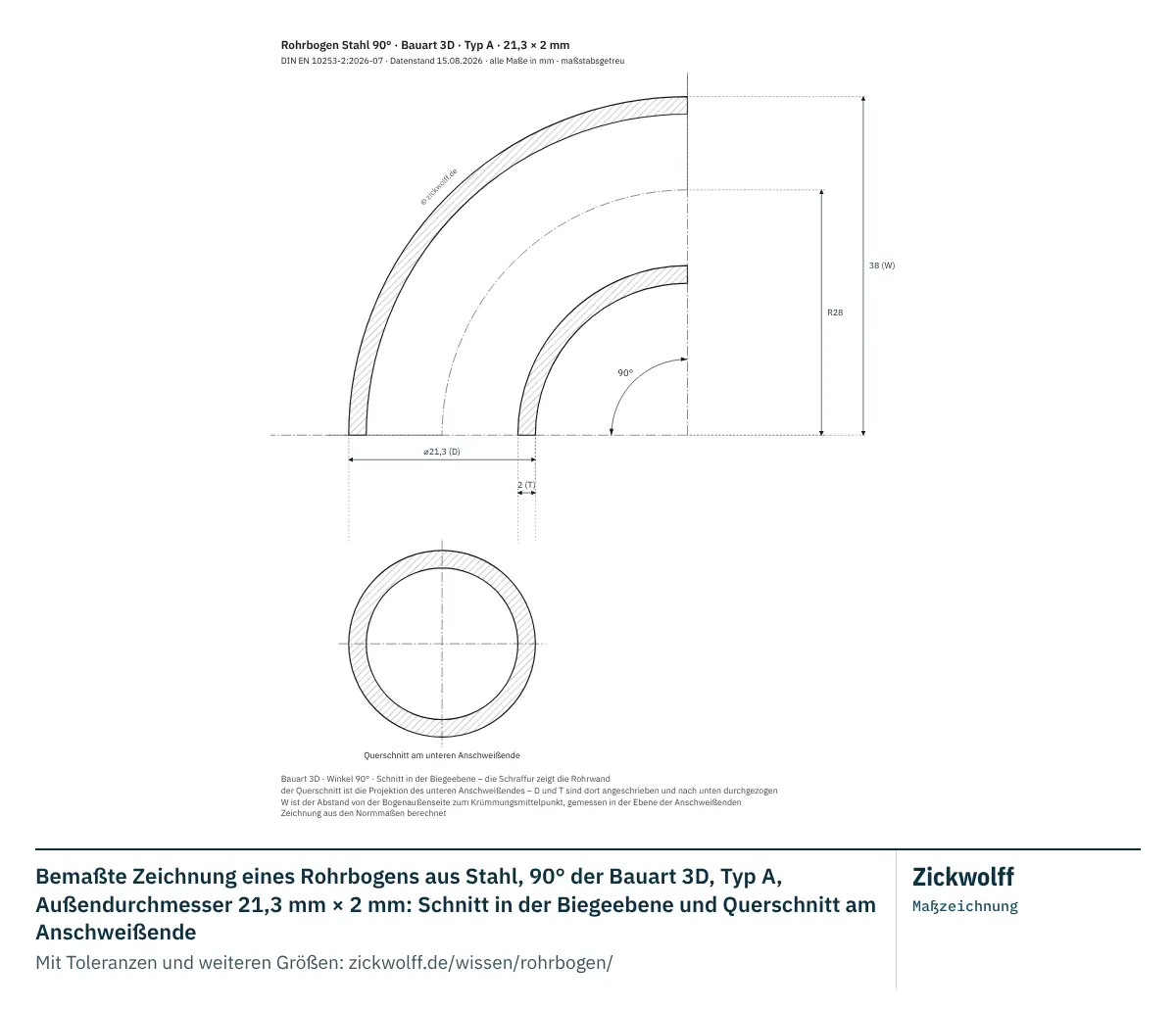

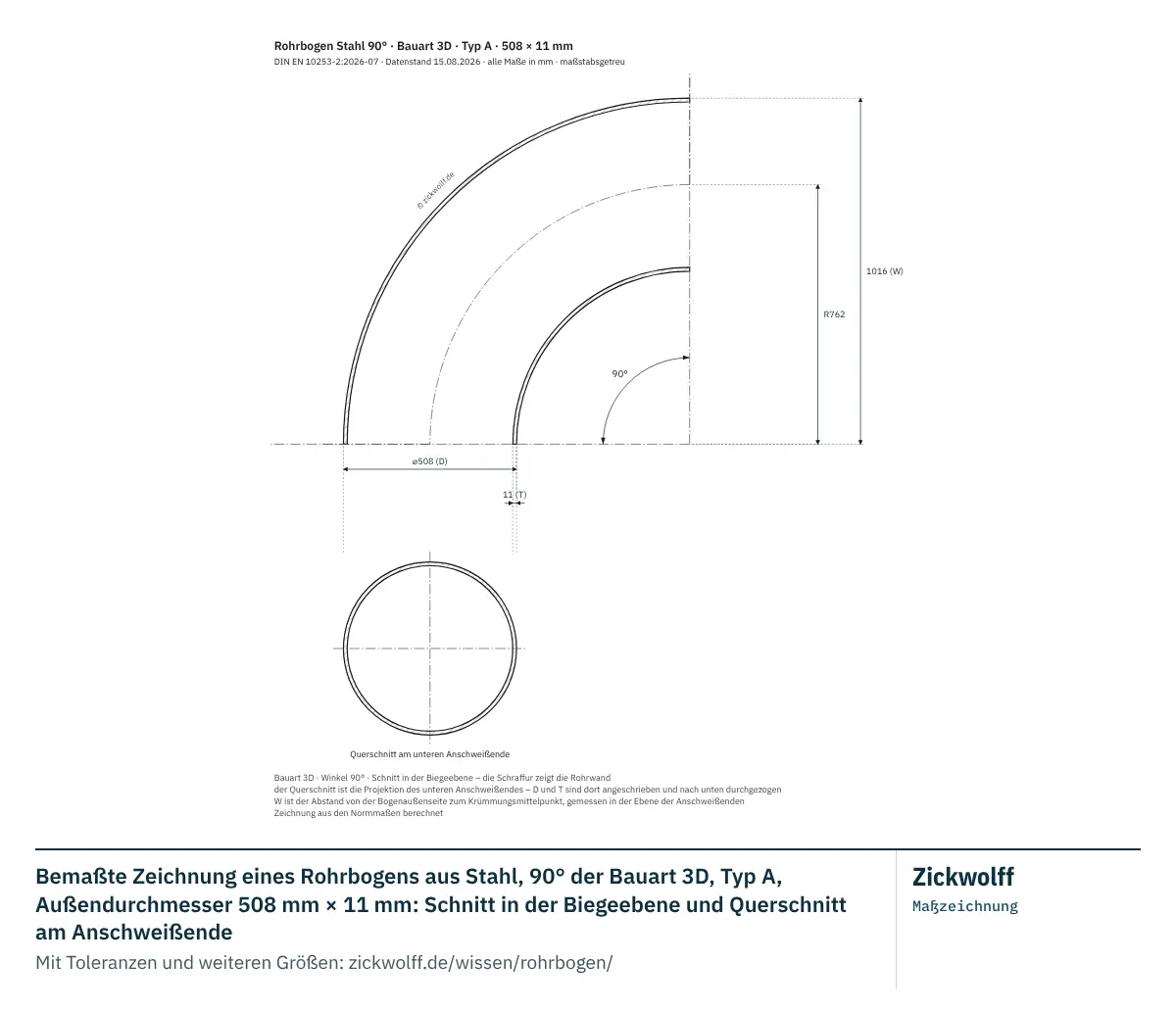

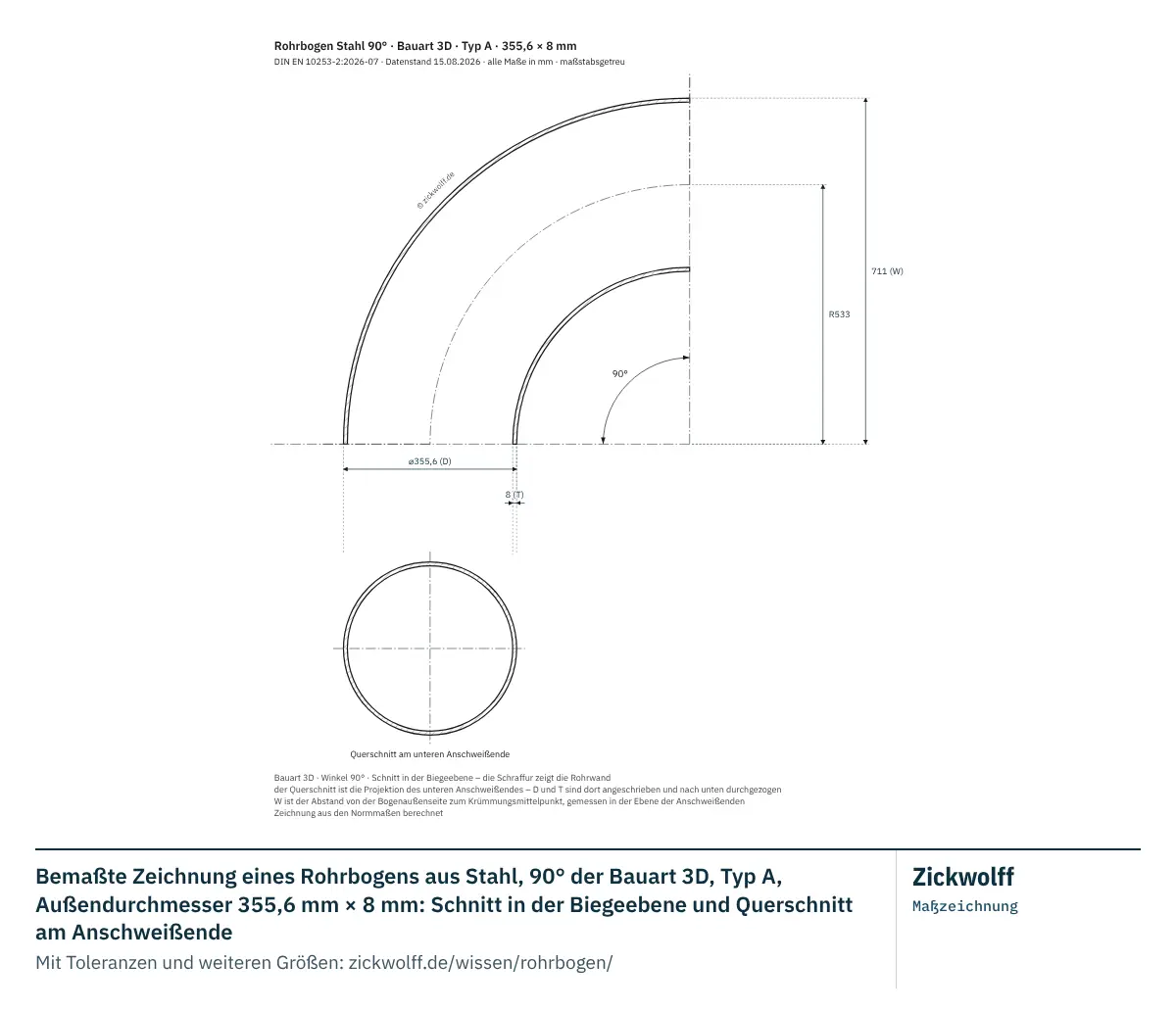

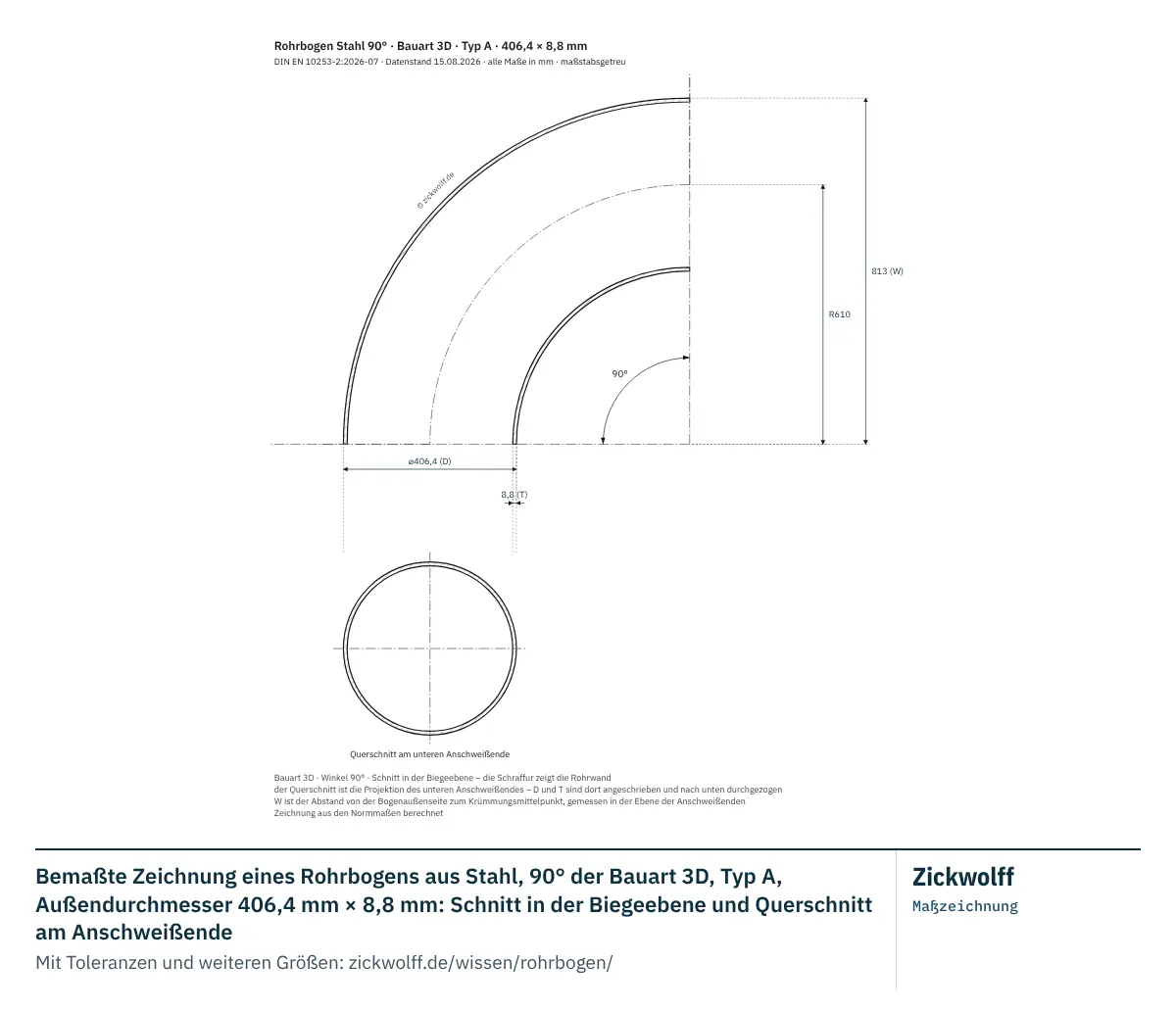

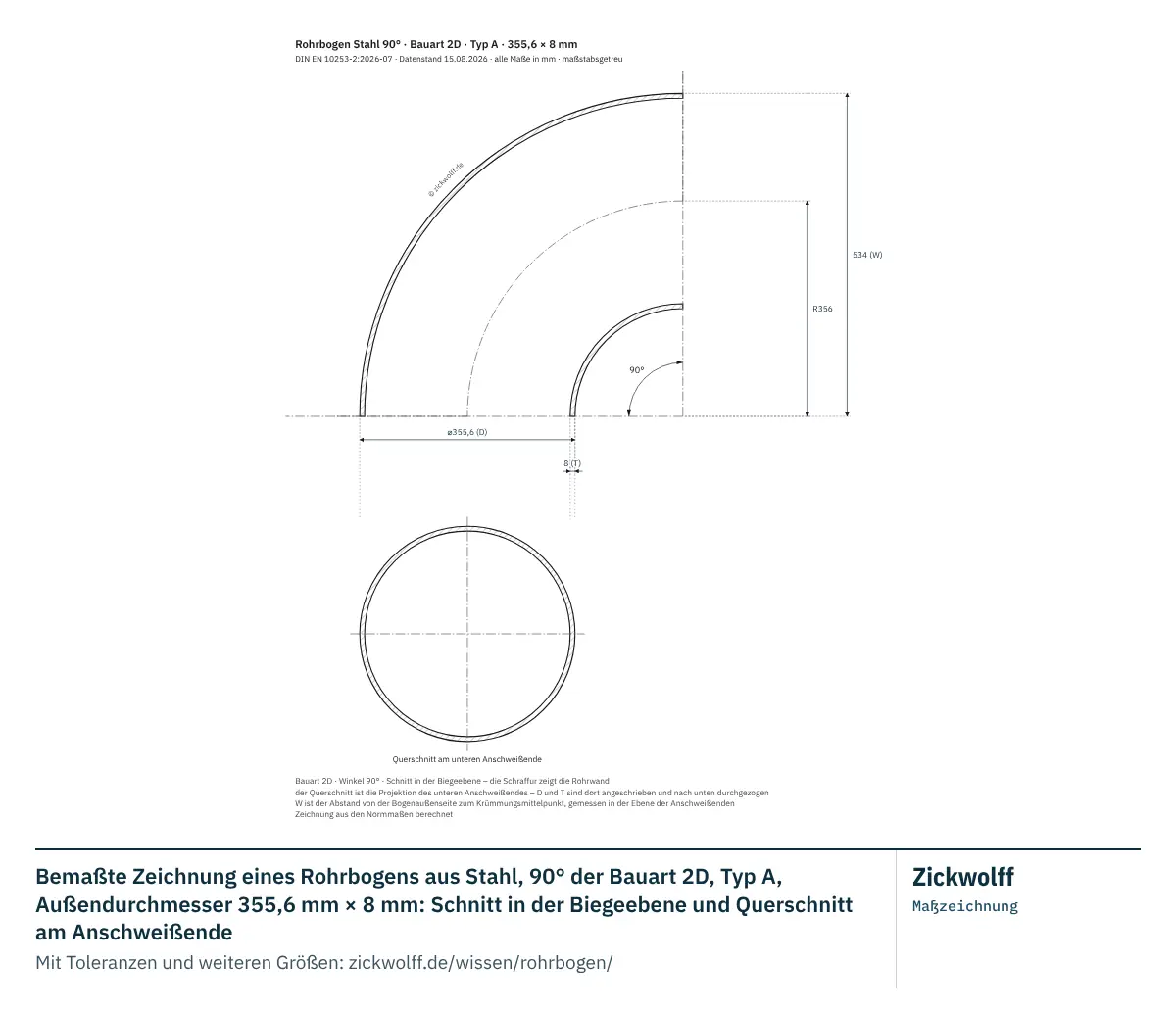

Maßzeichnungen als Bild – Größen aus unserem Kernsortiment

Für die Größen unseres Kernsortiments gibt es die Maßzeichnung auch als Bilddatei – mit den Nennmaßen, ohne Toleranzen. Toleranzen und alle weiteren Größen zeigt die Maßzeichnung oben.
