Norm-Ratgeber · Rohrbogen aus Edelstahl
Rohrbogen Edelstahl: Maßtabelle und Maßzeichnung nach DIN EN 10253-4
Alle Abmessungen für den Rohrbogen aus nichtrostendem Stahl nach DIN EN 10253-4 in einer Tabelle, die Maßzeichnung Ihrer Größe darüber – lieferbar ab Lager oder auf Bestellung. Für Rohrbögen aus nichtrostendem Stahl gilt ein eigener Teil der Formstücknorm: DIN EN 10253-4. Er ist nach demselben Muster aufgebaut wie Teil 2 für Stahl – und führt trotzdem durchweg eigene Zahlen. Diese Seite zeigt die Maße jeder Größe als bemaßte Zeichnung, erklärt, worin sich Teil 4 von Teil 2 unterscheidet, und benennt die Stellen, an denen die Norm bewusst keine Zahl nennt.
- Norm
- DIN EN 10253-4:2025-10
- Werkstoff
- nichtrostender Stahl
- Winkel
- 45° / 90° / 180°
- Bauarten
- 2D / 3D / 5D

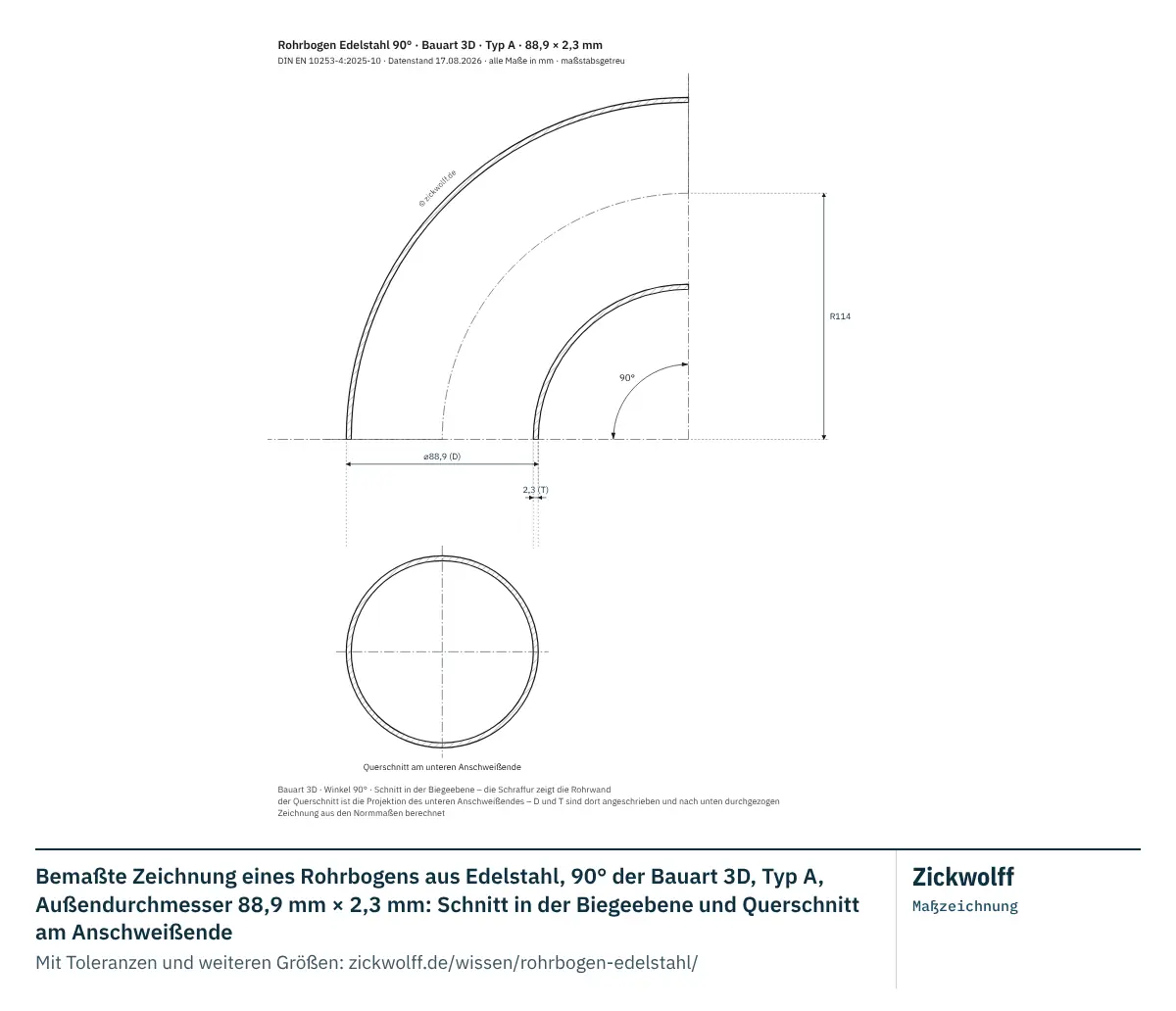

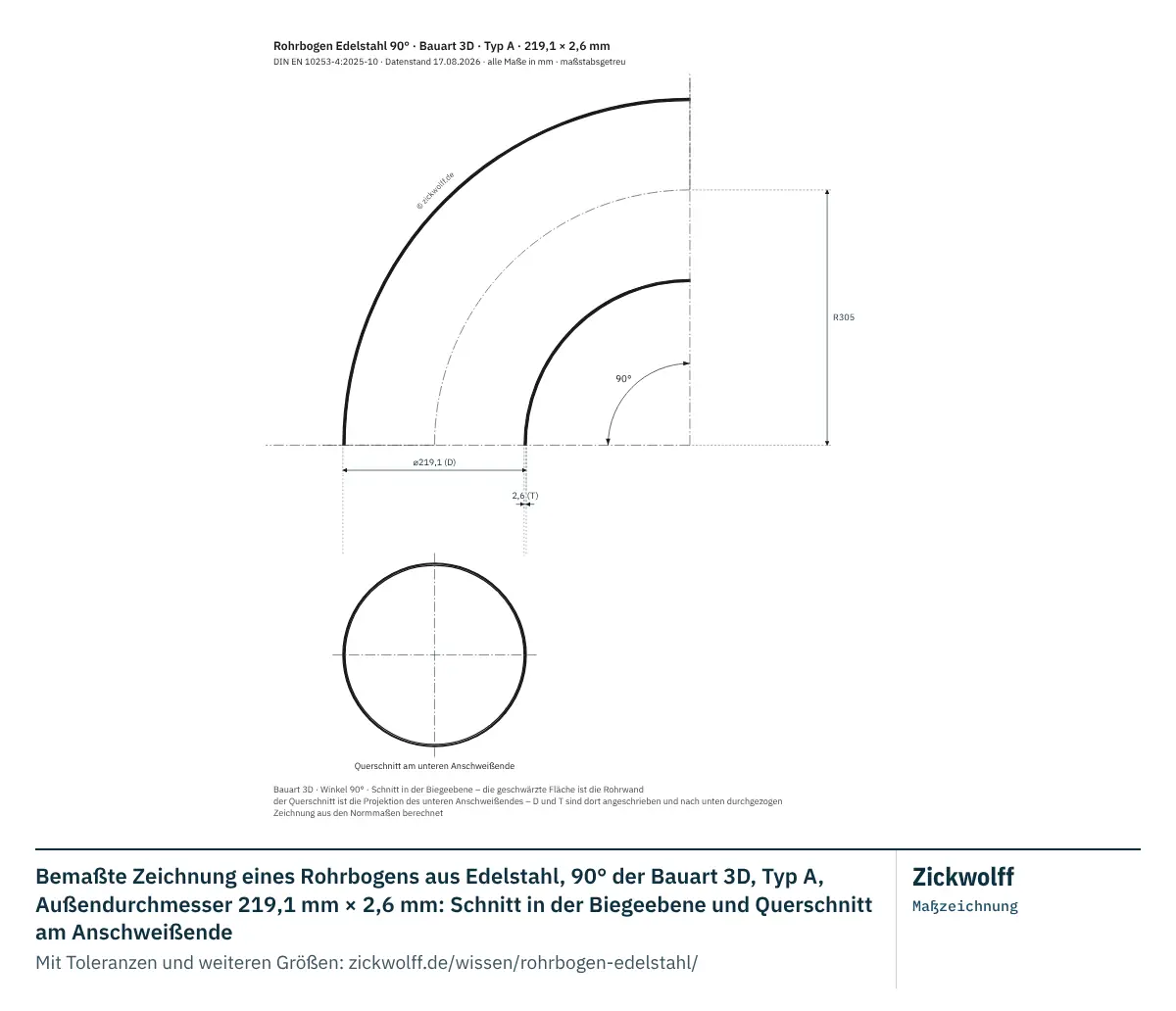

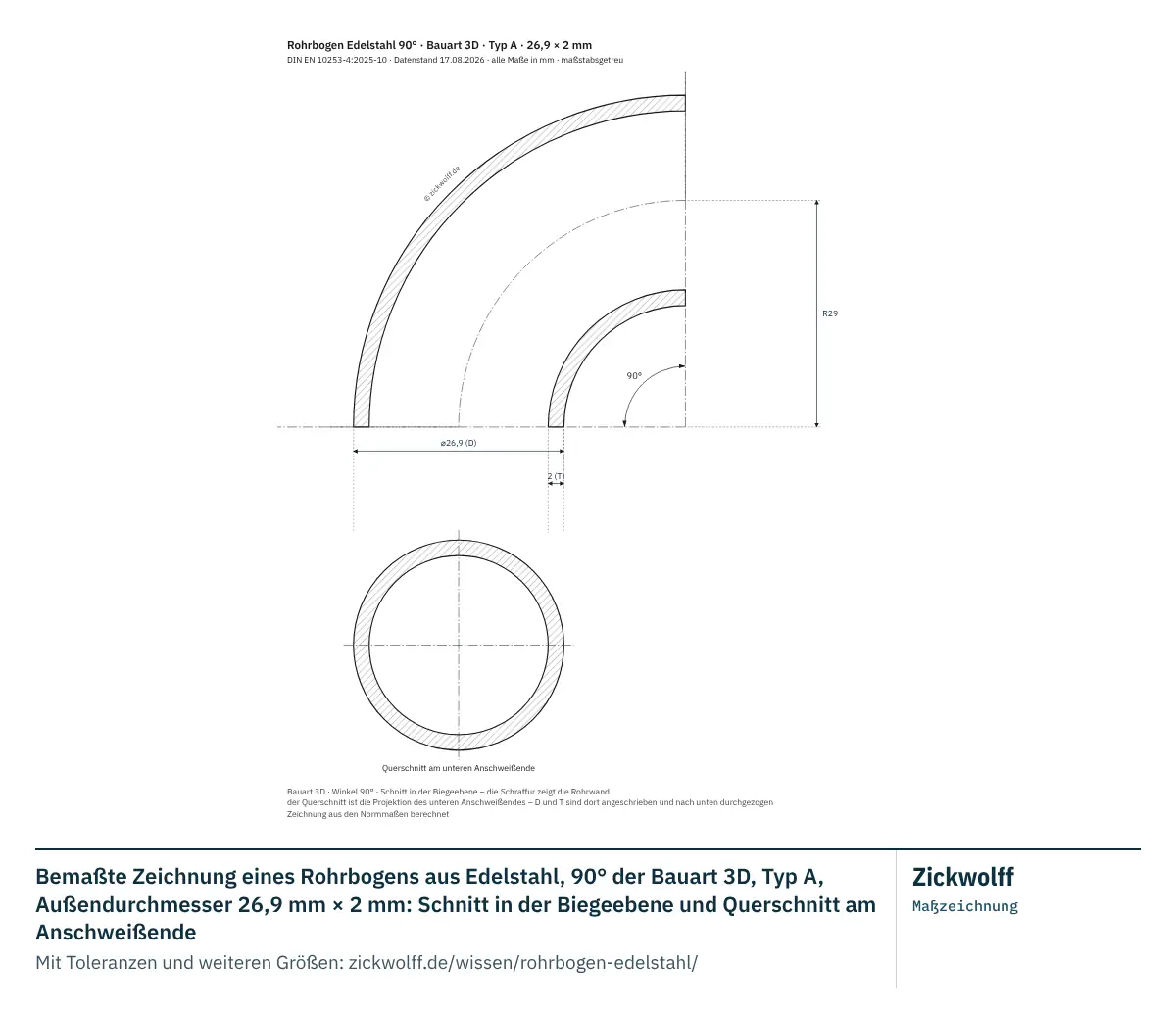

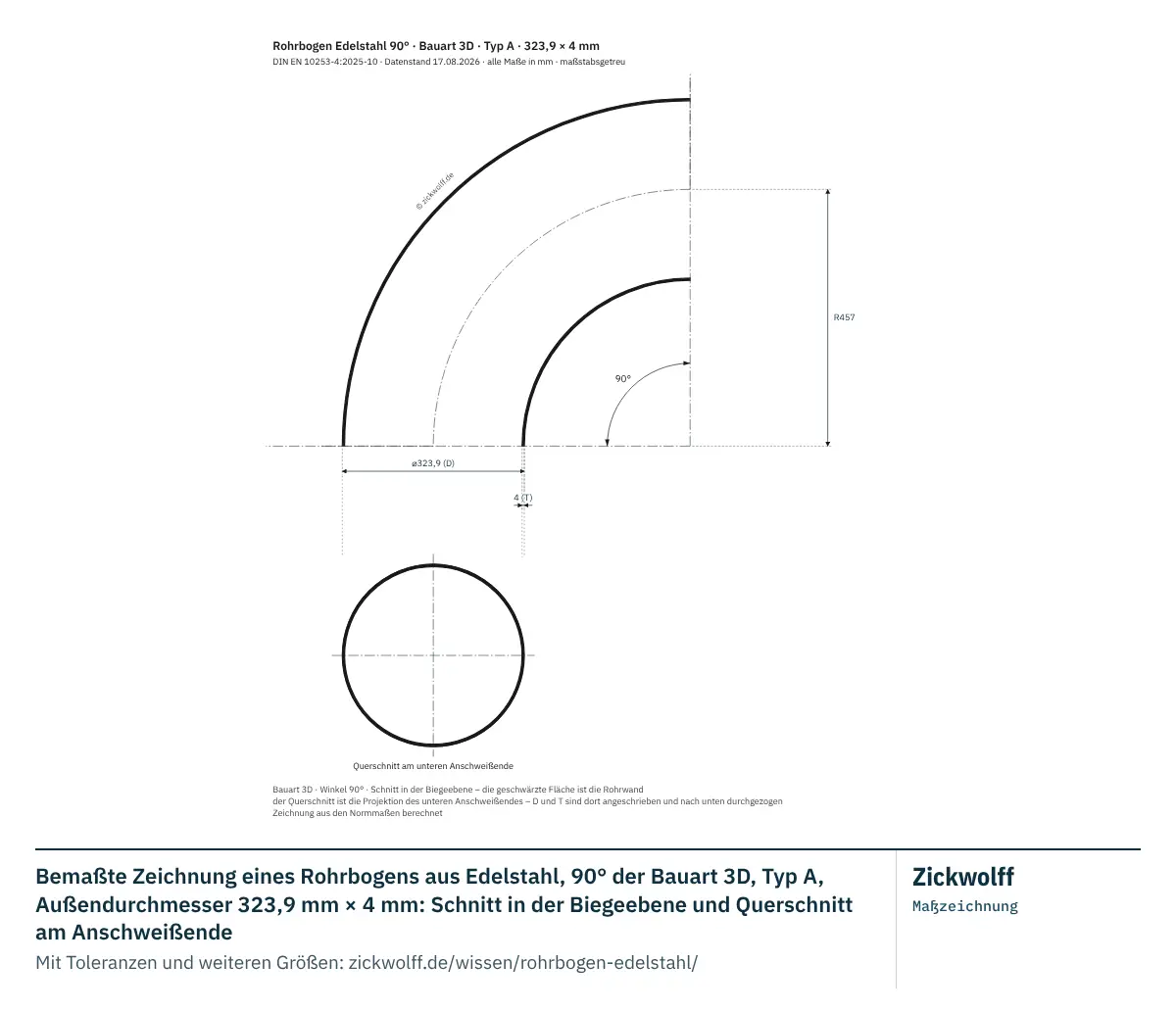

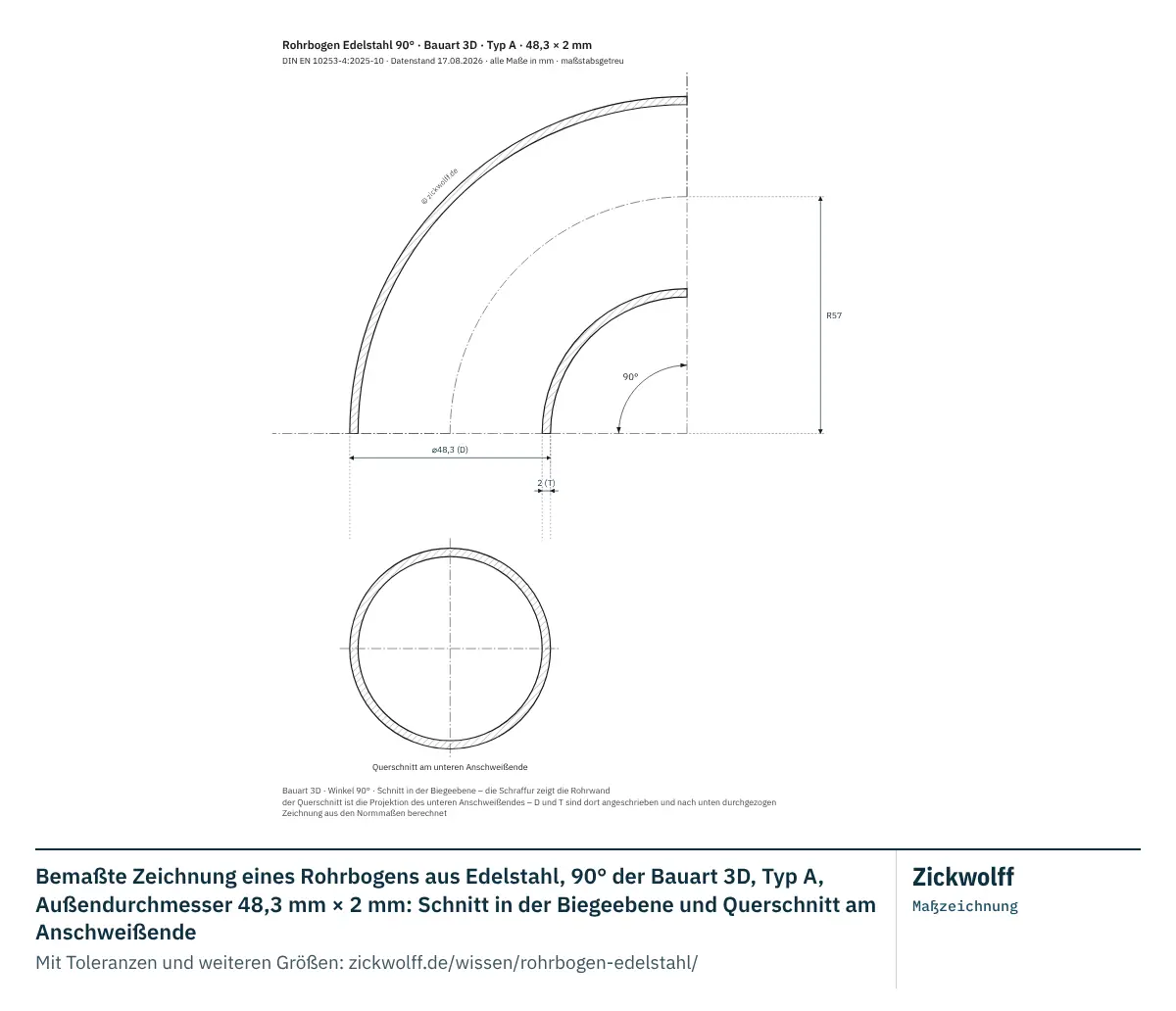

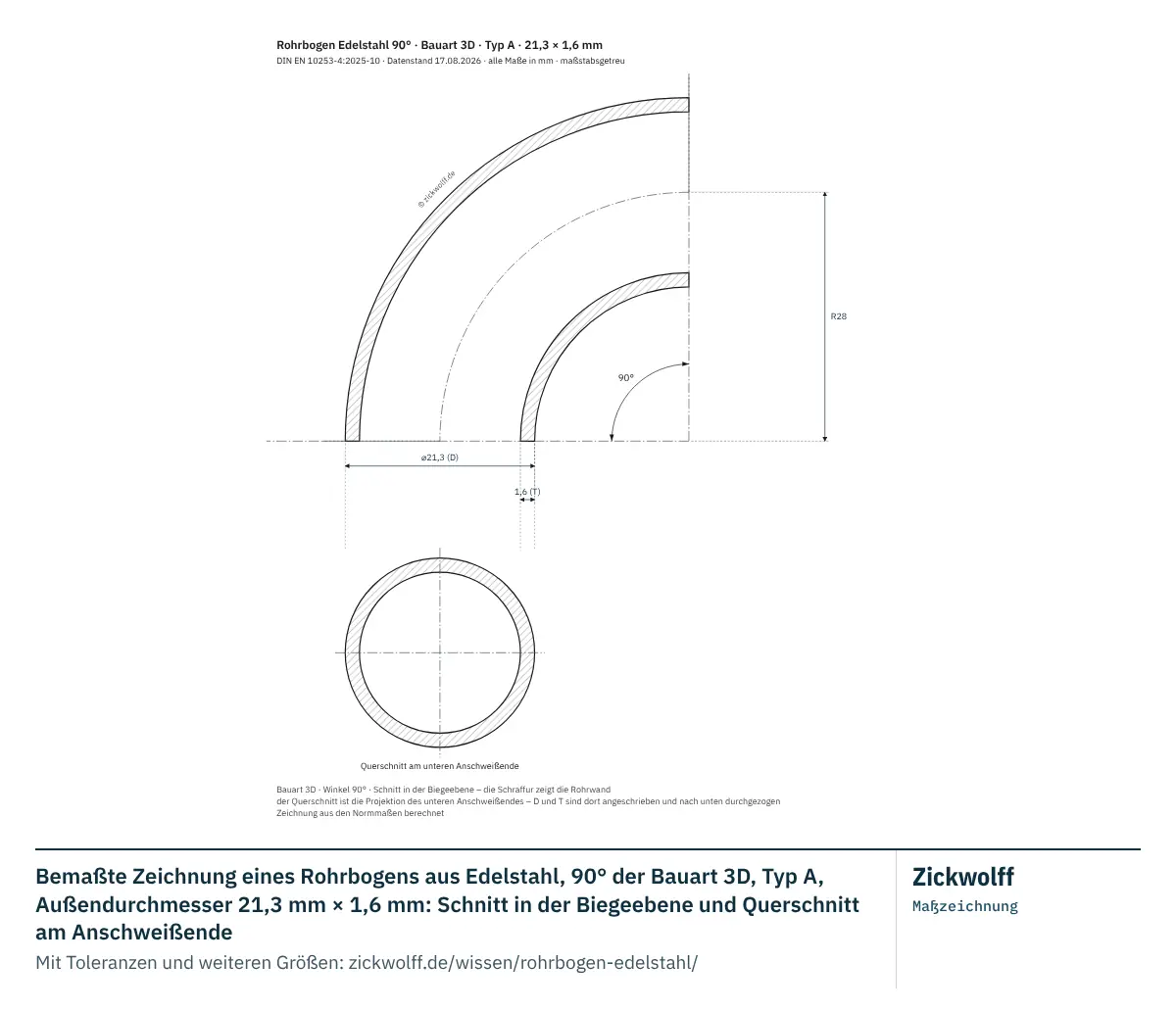

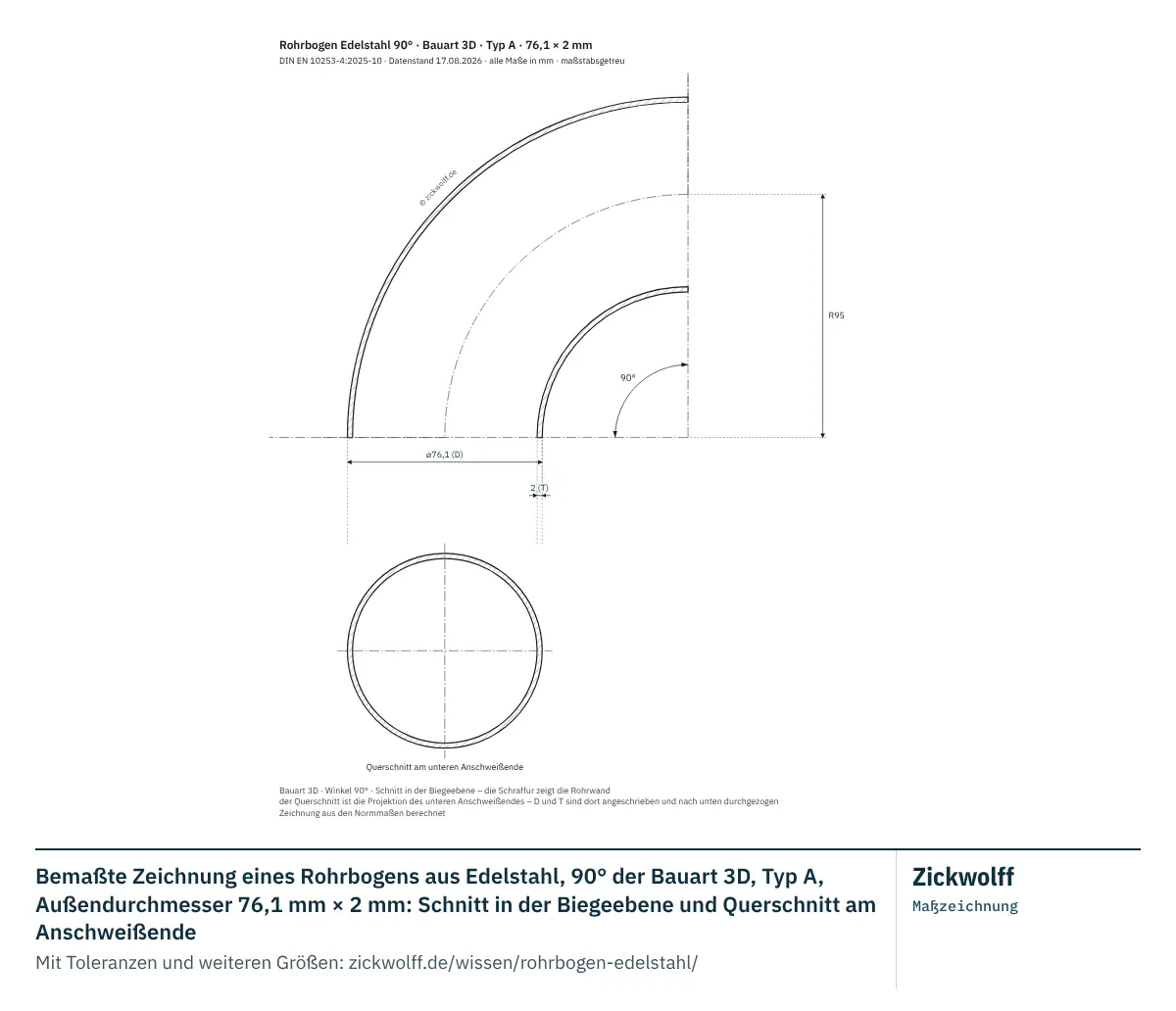

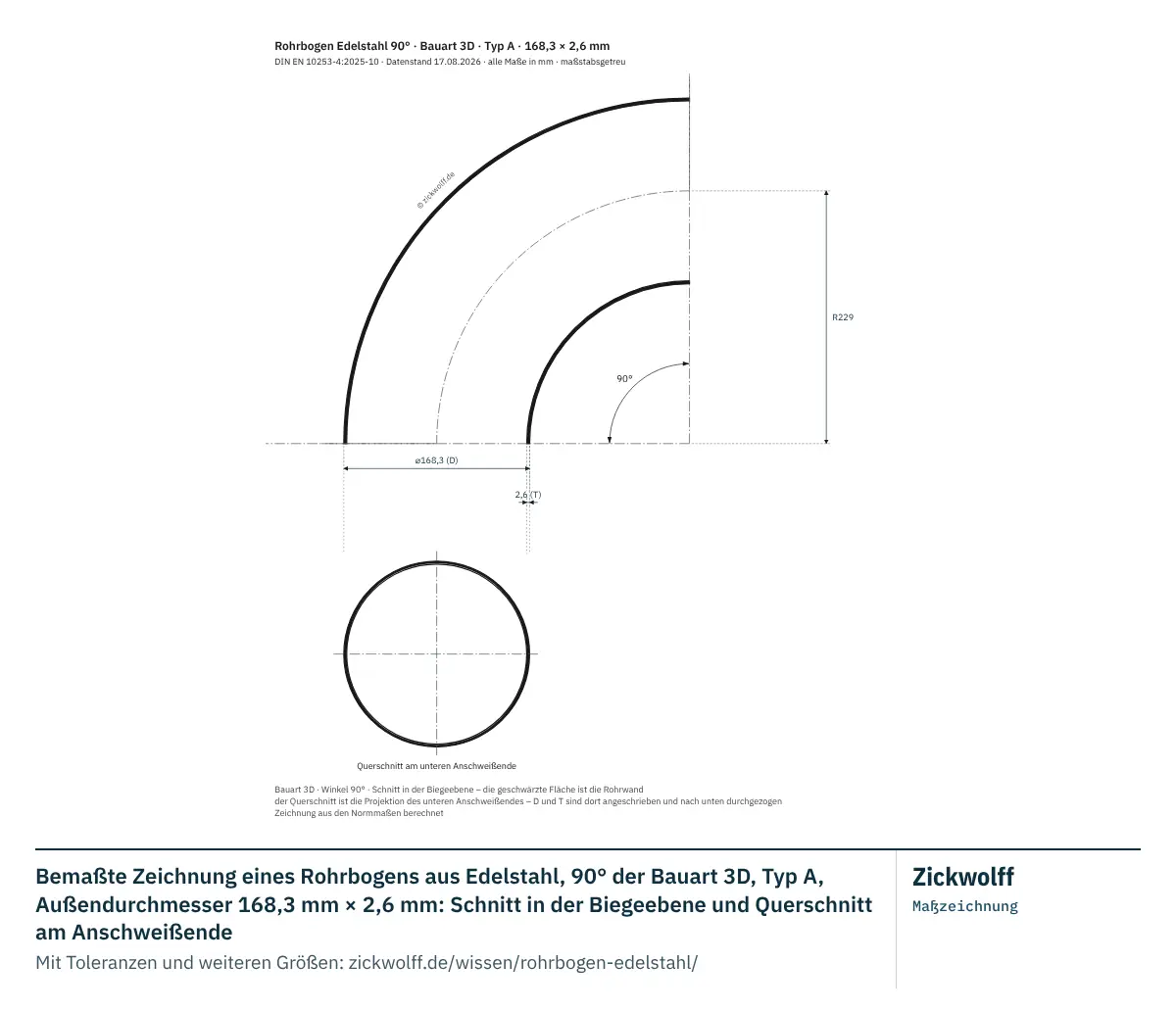

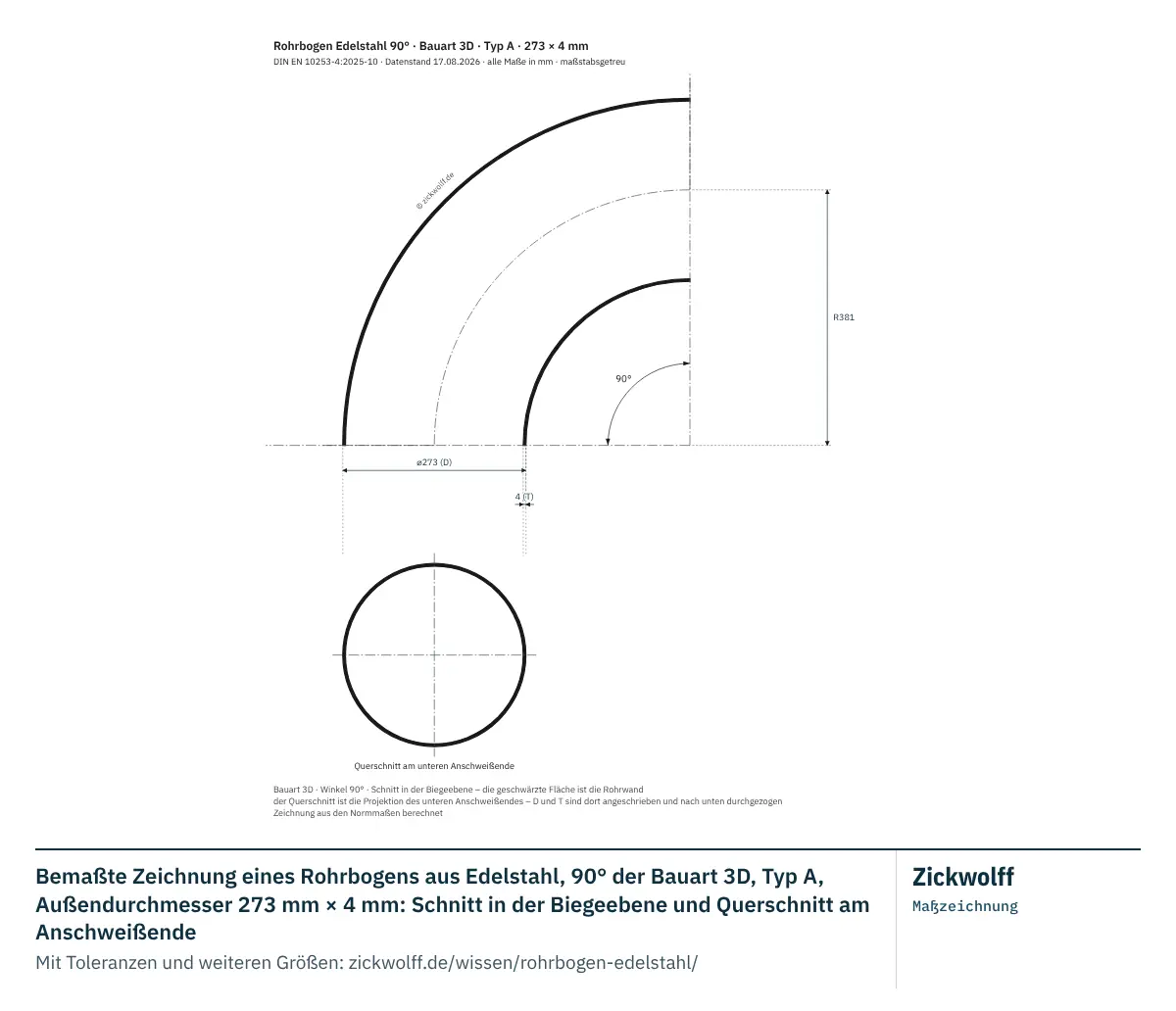

Maßzeichnung für Ihre Größe
Die Maßzeichnung – auch Maßskizze, Maßblatt oder bemaßte Zeichnung genannt – zeigt alle Maße und die Toleranzen für Ihre Größe.
So geht es: Wählen Sie im Feld „Bauart“ 3D, im Feld „Winkel“ 90°, im Feld „Außendurchmesser“ 114,3 mm und im Feld „Wanddickenreihe“ Reihe 2. Die Maßzeichnung zeigt sofort alle Maße des Rohrbogens aus nichtrostendem Stahl mit Toleranzen, die Tabelle darunter alle Größen. Mit „Diese Größe als PDF drucken“ nehmen Sie die Zeichnung mit.
Beispiel 90°, Bauart 3D, 114,3 × 2,6 mm: Außendurchmesser D 114,3 mm, Wanddicke T 2,6 mm, Innendurchmesser ID 109,1 mm, Biegeradius (zugleich Baulänge F am 90°-Bogen) R, F 152 mm, Abstand Bogenaußenseite bis Mitte W 209 mm, Ausnutzungsgrad (nur Typ A) X 77 %, Gewicht 1,7 kg.
Direktaufruf dieser Größe: https://www.zickwolff.de/wissen/rohrbogen-edelstahl/?bauart=3D&winkel=90&d=114.3&reihe=2
Bauart, Winkel, Außendurchmesser und Wanddickenreihe wählen – Zeichnung und Maßtabelle zeigen dann genau diese Größe, mit den Zahlenwerten direkt in der Zeichnung statt nur den Maßbuchstaben. Was die Bauarten 2D, 3D und 5D unterscheidet und was Typ A von Typ B trennt, steht weiter unten auf dieser Seite. Die Maßtabellen zu den hier geführten Größen ebenfalls.
Die grauen Größen führt DIN EN 10253-4; unsere Maßübersicht führt sie als Bestellgröße – siehe die Tabelle „Weitere lieferbare Abmessungen“ unten.
DIN EN 10253-4 · Rohrbogen Edelstahl 90° · Bauart 3D · Typ A · 114,3 × 2,6 mm
Technische Grundlage: DIN EN 10253-4:2025-10. Die Darstellung wurde von Zickwolff für die praktische Anwendung aufbereitet: eigene Gliederung, eigene Benennungen und die Angabe, welcher Art jeder Wert ist. Maßgeblich für normative Anforderungen ist die Originalnorm.
| Merkmal | Wert | Art der Angabe |
|---|---|---|
| Grunddaten | ||
| Bauart | 3D | Normmaß |
| Winkel | 90° | Normmaß |
| Wanddickenreihe | Reihe 2 | Normmaß |
| Lieferbarkeit | ab Lager oder auf Bestellung | Handelsangabe |
| Nennweite DN | DN 100 | Zuordnung |
| Gewicht | 1,7 kg | berechnet |
| Anschlussmaße Die Maße an den Anschweißenden, die für die Verbindung mit dem anschließenden Rohr maßgeblich sind. | ||
| Außendurchmesser D | 114,3 mm | Normmaß |
| Wanddicke T | 2,6 mm | Normmaß |
| Innendurchmesser ID | 109,1 mm | berechnet |
| Baumaße Die Maße, die den Einbauraum bestimmen. | ||
| Biegeradius (zugleich Baulänge F am 90°-Bogen) R, F | 152 mm | Normmaß |
| Abstand Bogenaußenseite bis Mitte W | 209 mm | berechnet |
| Typ A oder Typ B Die beiden Ausführungen der Norm haben identische Anschlussmaße. Sie unterscheiden sich in genau diesen beiden Angaben – Typ A trägt weniger Innendruck als das gerade Rohr, Typ B ist am Formstückkörper so verstärkt, dass er ihm gleichwertig ist. | ||
| Ausnutzungsgrad (nur Typ A) X | 77 % | berechnet |
| Wanddicke an der Bogeninnenseite (nur Typ B) Tint | 3,4 mm | berechnet |
Ohne Eintrag in der Spalte „Art der Angabe“: Normmaß. Ein Maß, das DIN EN 10253-4 für diese Größe festlegt.
Wo genau gemessen wird
- Außendurchmesser D
- an den Anschweißenden über die Kante gemessen, nicht am gebogenen Teil
- Wanddicke T
- an den Anschweißenden gemessen – am Formstückkörper darf sie nach Tabelle 8 nur nach unten abweichen
- Biegeradius (zugleich Baulänge F am 90°-Bogen) R, F
- Radius der Achse – beim 90°-Bogen zugleich die Baulänge vom Anschweißende bis zur Mitte der Biegung
- Abstand Bogenaußenseite bis Mitte W
- vom Krümmungsmittelpunkt zur Außenkante – die Strecke, die der Handel als Baumaß führt
- Innendurchmesser ID
- lichter Durchgang – die Norm definiert ihn als D minus zweimal T
- Ausnutzungsgrad (nur Typ A) X
- Verhältnis der Druckfestigkeit des Formstücks zu der eines Rohres gleicher Wanddicke
- Wanddicke an der Bogeninnenseite (nur Typ B) Tint
- am Formstückkörper an der engen Seite des Bogens gemessen – an den Anschweißenden und an der Bogenaußenseite gilt weiterhin T
- Nennweite DN
- die übliche Rohrbezeichnung – sie steht NICHT in der EN 10253-2, sondern kommt aus der Rohrmaßwelt
- Gewicht
- Richtwert für Fracht- und Lastabschätzung, gerechnet aus dem Nennmaß der Wanddicke
Toleranzen (Grenzabmaße): welchen Bereich die Norm zulässt
Angegeben ist zu jedem Maß, welchen Bereich DIN EN 10253-4 zulässt – Mindestmaß und Höchstmaß statt des Abmaßes, das man erst verrechnen müsste. In der Zeichnung steht dafür kurz Toleranz – das Wort, das in der Praxis jeder benutzt. Fachsprachlich sind die beiden angegebenen Werte die Grenzmaße des Maßes, ihr Abstand ist die Toleranz und die Abweichungen vom Nennmaß sind die Grenzabmaße. Grundlage sind Abschnitt 11.2 mit Tabelle 8 und Tabelle 9 sowie Abschnitt 11.3; wo die Norm nichts festlegt, steht das da.
Diese Maße haben zwei Grenzabmaße – welches gilt, hängt vom konkreten Teil ab
Für die folgenden Maße legt die Norm zwei Grenzabmaße fest. Welches gilt, hängt nicht von der Nennweite ab, sondern vom konkreten Teil. Beide Fälle stehen deshalb ausgeschrieben da.
Diese Angabe bestimmt: Abweichung der Rundheit Ov.
Abweichung der Rundheit Ov – gerechnet als 100 · (Dmax − Dmin)/D, größter und kleinster Außendurchmesser im selben Querschnitt
Wo wird die Rundheit gemessen? (die Norm lässt am Formstückkörper mehr Unrundheit zu als an den Anschweißenden. Die Anschweißenden sind die beiden geraden, planen Stirnflächen, an denen das Teil in die Leitung eingeschweißt wird – der Körper ist alles dazwischen – beim Rohrbogen der gebogene Bereich, der beim Biegen zwangsläufig etwas oval wird. Gemessen wird jeweils im gleichen Querschnitt größter minus kleinster Außendurchmesser)
- an den Anschweißenden Abweichung der Rundheit Bis D 406,4 kein eigener Grenzwert vorgegeben – aber Dmax und Dmin müssen jeweils im Durchmesser-Grenzabmaß liegen; das begrenzt die Differenz von selbst.
- am Formstückkörper Abweichung der Rundheit höchstens 4 %
- weiß ich nicht beide Fälle bleiben stehen
Was die Norm über die Maße der Zeichnung hinaus festlegt
Die folgenden Festlegungen hängen an keinem Maß der Zeichnung. Sie stehen hier in der Gliederung der Norm, mit deren Überschriften. Die Kennzeichnung an jeder Zeile sagt, welcher Art die Angabe ist – Normwert, Normaussage, Prüfkriterium am fertigen Teil oder Ausführungsregel.
Durchmesser
| Innendurchmesser an jeder Stelle Prüfkriterium | mindestens 87,28 mm (80 % von ID) |
|---|
Jedes Maß hat seinen Grund – wer weiß, warum er misst, misst besser.
Abweichung der Rundheit
| Abweichung der Rundheit Ov Normwert | an den Anschweißenden: Bis D 406,4 kein eigener Grenzwert vorgegeben – aber Dmax und Dmin müssen jeweils im Durchmesser-Grenzabmaß liegen; das begrenzt die Differenz von selbst. · am Formstückkörper: höchstens 4 % |
|---|
Grenzabmaße für die Wanddicke
| Wanddicke am Formstückkörper Normaussage | Am Formstückkörper ist kein oberes Grenzabmaß der Wanddicke definiert (Option 19: nach Bestellung). |
|---|
Grenzabmaße für ausgewählte Maße und Formtoleranz
| Formstückgeometrie (Abweichung von der Rechtwinkligkeit, Ausrichtung) Normwert | höchstens 1,14 mm (1 % von D, mindestens 1 mm) |
|---|---|
| Formtoleranz für Rohrbogen P Normwert | höchstens 2 mm |
Die Norm prüft alle Grenzabweichungen für die Formstückgeometrie in der gleichen Position des Formstücks (Bild 9).
Wellenbildung
| Mittlere Höhe des Wellenbergs hm Prüfkriterium | höchstens 3,43 mm (3 % von D, höchstens 25 mm) |
|---|---|
| Länge des Wellenbergs LE Prüfkriterium | mindestens das 15-Fache von hm |
Endenbearbeitung
| Form der Enden Ausführungsregel | Bei Bestellwanddicken unter 3,2 mm dürfen die Enden nach Wahl des Herstellers rechtwinklig sein. |
|---|---|
| Nacharbeit: Fasenwinkel außen Ausführungsregel | höchstens 30° |
| Nacharbeit: Fasenwinkel innen Ausführungsregel | höchstens 18° |
| Gratfreiheit der Enden Ausführungsregel | Die Formstückenden müssen frei von gefährlichen Graten sein. |
Wo die Norm kein eigenes Grenzabmaß festlegt
- Abstand Bogenaußenseite bis Mitte W – Für das gerechnete Baumaß W führt die EN 10253-4 kein Grenzabmaß. Begrenzt ist die Baulänge F, gemessen von der Achse des Anschweißendes bis zur Mitte der Biegung.
Fundstellen der Grenzabmaße (16 Angaben)
- Abweichung der Rundheit (an den Anschweißenden) – 11.2.2
- Abweichung der Rundheit (am Formstückkörper) – 11.2.2
- Innendurchmesser an jeder Stelle – 11.2.1.2
- Wanddicke am Formstückkörper – 11.2.3 ANMERKUNG
- Formstückgeometrie (Abweichung von der Rechtwinkligkeit, Ausrichtung) – 11.2.4 und Bild 15
- Formtoleranz für Rohrbogen – Tabelle 9
- Mittlere Höhe des Wellenbergs – 11.2.5
- Länge des Wellenbergs – 11.2.5
- Form der Enden – 11.3
- Nacharbeit: Fasenwinkel außen – 11.3
- Nacharbeit: Fasenwinkel innen – 11.3
- Gratfreiheit der Enden – 11.3
- Außendurchmesser – 11.2.1.1
- Wanddicke – Tabelle 8
- Biegeradius (zugleich Baulänge F am 90°-Bogen) – Tabelle 9
- Abstand Bogenaußenseite bis Mitte – Tabelle 9 (dort fehlt W)
Diese Angaben ersetzen den Bezug der Norm nicht. Wiedergegeben sind ausschließlich die Grenzabmaße der hier gewählten Größe. Vollständig – für alle Abmessungen und Formteile der Norm – stehen sie in DIN EN 10253-4:2025-10, Abschnitt 11.2 mit Tabelle 8 und Tabelle 9 sowie Abschnitt 11.3. Bezugsquelle: DIN Media.
Warum es Grenzabmaße überhaupt gibt und wie man sie liest, steht auf einer eigenen Seite: Toleranzen und Grenzabmaße.
Nicht in der Maßzeichnung: ⌀ 25, ⌀ 31,8, ⌀ 38, ⌀ 51, ⌀ 57, ⌀ 63,5, ⌀ 70, ⌀ 82,5, ⌀ 101,6, ⌀ 108, ⌀ 127, ⌀ 133, ⌀ 152,4, ⌀ 159, ⌀ 177,8, ⌀ 193,7, ⌀ 244,5, ⌀ 559, ⌀ 660, ⌀ 762, ⌀ 864, ⌀ 1067, ⌀ 1118, ⌀ 1168 – Für diese Außendurchmesser nennt DIN EN 10253-4 keine Wanddickenreihe: Vorzugswerte stehen nur in den Anhängen und decken 26 der 50 Durchmesser der Maßtabelle ab. Ohne Wanddicke lässt sich weder eine maßstäbliche Zeichnung noch eine vollständige Maßzeile erzeugen - dafür müsste eine Zahl erfunden werden. Die Maße, die die Norm für diese Durchmesser angibt, stehen weiter unten in einer eigenen Tabelle.
Maße sind Nennmaße nach DIN EN 10253-4 und ersetzen nicht das Datenblatt der konkreten Ausführung. Keine Aussage zur Druck- oder Temperatureignung und keine Werkstoffaussage. Der Biegeradius ist ein Nennmaß der Norm und keine Zusage über die Fertigungsart des einzelnen Stücks. Direktlink zu dieser Größe
Wo gemessen wird – am Anschweißende
Gemessen wird am Anschweißende – D an der verlängerten zylindrischen Außenfläche, T als volle Wand bis zur Innenfläche, so wie die Norm beide an der Stirnebene einträgt – nicht am Steg.
EN 10253-2 und EN 10253-4 messen Außendurchmesser D und Wanddicke T an den Anschweißenden. Im Normbild sind beide an der Stirnebene eingetragen: D an der verlängerten zylindrischen Außenfläche, T als volle Wand zwischen verlängerter Außenfläche und Innenfläche – die Fase schneidet die Wand nur scheinbar an. Der Steg C von 1,6 ± 0,8 mm ist nicht T. Ist das Ende bearbeitet (außen bis 30°, innen bis 18° angefast, von der Norm ausdrücklich zugelassen), reicht T von der Kante, an der die äußere Fase endet, bis zur Kante, an der die innere Fase endet. Am Körper eines Bogens darf die Wand dünner sein – dort gilt nur das untere Grenzabmaß der Tabelle 12 (Typ A), ein oberes Grenzabmaß ist für den Körper nicht definiert. Der Durchmesser am Körper ist nur über die Rundheit begrenzt.
Typischer Messfehler: Wer mit dem Messschieber über die Fase oder die Innenfase greift, misst eine zu kleine Wand – ein normgerechtes Formstück wird dann zu Unrecht abgelehnt.
Faustregel: Die volle Wand messen – nicht den Steg.
So messen Sie richtig
Einen Rohrbogen bestimmt man an drei Maßen: Außendurchmesser D und Wanddicke T – beide an den Anschweißenden gemessen, nicht am gebogenen Teil – und dem Baumaß. Der Biegeradius selbst ist am Teil nicht direkt messbar, dafür gibt es die Maße B, W und Z. Am 90°-Bogen misst man in der Ebene der Anschweißenden vom Krümmungsmittelpunkt zur Außenkante.
- Außendurchmesser D
- an den Anschweißenden über die Kante gemessen, nicht am gebogenen Teil
- Wanddicke T
- an den Anschweißenden gemessen – am Formstückkörper darf sie nach Tabelle 8 nur nach unten abweichen
- Abstand Bogenaußenseite bis Mitte W
- vom Krümmungsmittelpunkt zur Außenkante – die Strecke, die der Handel als Baumaß führt
- Abstand Bogenaußenseite bis Mitte (180°/45°) B, Z
- in der Ebene der Anschweißenden messen – vom Krümmungsmittelpunkt zur Außenkante
- Baulänge Mitte zu Mitte C
- nur am 180°-Bogen – Abstand der beiden Schenkelachsen
Ein Messwert trifft die Tabelle selten genau. Die Maßzeichnung auf dieser Seite zeigt die Grenzabmaße nach DIN EN 10253-4 zu jeder Größe – und die Rückwärtssuche „Bauteil bestimmen“ findet die Größe aus Ihren Messwerten.
Sie suchen den Bogen aus unlegiertem oder legiertem Stahl? Dafür gilt DIN EN 10253-2 – die Maße stehen auf der Seite zum Rohrbogen aus Stahl. Was hier steht, ist auf das beschränkt, was für den nichtrostenden Bogen anders ist.
Grundlagen zum Rohrbogen – Bauarten 2D/3D/5D, Winkel, Typ A und Typ B sowie nahtlos gegen geschweißt gelten für jeden Werkstoff und stehen deshalb auf einer eigenen Seite. Hier stehen die Maße und Toleranzen für nichtrostenden Stahl nach DIN EN 10253-4.
Teil 4 ist nicht Teil 2 mit anderem Werkstoff
Beide Teile der DIN EN 10253 sind gleich aufgebaut: dieselben Bauarten, dieselben Winkel, dieselbe Systematik aus Ausnutzungsgrad und Wanddicke. Wer daraus schließt, die Zahlen seien dieselben, irrt. Beim Einbau dieser Seite sind die Ausnutzungsgrade beider Normteile Zelle für Zelle gegeneinander gehalten worden: in keiner der 147 vergleichbaren Kombinationen stimmen sie überein.
Drei Unterschiede fallen in der täglichen Arbeit auf:
- Kein Katalogmaß W beim 90°-Bogen. Teil 4 bemaßt dort das Baumaß F von der Rohrachse aus – siehe unten.
- Keine Wanddickenreihen im Hauptteil. Teil 2 führt eine eigene Tabelle; Teil 4 nennt Vorzugswerte nur in den Anhängen und deshalb nur für einen Teil der Durchmesser.
- Eine zweite, metrische Maßtabelle mit den Bauarten D+100, 3DM und 5DM, die es in Teil 2 nicht gibt.
Typ A und Typ B: der Ausnutzungsgrad
Wie in Teil 2 unterscheidet die Norm zwei Ausführungen – die Systematik ist für beide Werkstoffe dieselbe und steht in den Grundlagen. Hier stehen die Zahlen des Teils 4. Der Ausnutzungsgrad X ist dabei das Verhältnis der Druckfestigkeit des Formstücks zu der eines geraden Rohres gleicher Maße, angegeben in Prozent.
Typ A – verminderter Ausnutzungsgrad
Die Wanddicke entspricht der des anschließenden Rohres. Weil die Bogeninnenseite beim Biegen gestaucht und die Außenseite gestreckt wird, erreicht das Formstück nicht die volle Festigkeit des geraden Rohres – die Norm gibt dafür je Bauart und Wanddickenreihe einen Ausnutzungsgrad an. Die Maßzeichnung oben nennt ihn für die gewählte Größe.
Typ B – voller Ausnutzungsgrad
Der Bogen ist so gefertigt, dass er die Festigkeit des geraden Rohres erreicht; dafür ist die Wand an der Bogeninnenseite dicker als am Anschweißende. Diese Wanddicke an der Bogeninnenseite weist die Maßzeichnung getrennt aus. Am Anschweißende ist das Maß in beiden Ausführungen gleich – dort passt der Bogen ans Rohr, und nur das zählt für die Schweißnaht.
Der Ausnutzungsgrad gilt nur für Typ A; für Typ B ist er begriffsgemäß 100 %. Die Werte dieser Seite sind aus den Gleichungen des Anhangs B der Norm nachgerechnet worden.
Bauarten 2D, 3D und 5D: der Biegeradius
Was die Bauarten grundsätzlich bedeuten – Prinzipskizzen im gemeinsamen Maßstab und die Auswahlkriterien – steht in den Grundlagen zu den Bauarten. Hier stehen die Besonderheiten des Teils 4.
Die Bauart sagt, wie eng der Bogen gekrümmt ist. Der Biegeradius R ist ein Vielfaches des Rohr-Außendurchmessers: bei 3D also das Dreifache. Je enger der Radius, desto weniger Platz braucht der Bogen – und desto größer ist der Strömungswiderstand.
Ein Sonderfall, den man kennen muss: die Bauart 2D führt in Teil 4 keinen 45°-Bogen. Die Maßtabelle nennt dort nur die Spalte für den 180°-Bogen. Die Maßzeichnung bietet die Kombination deshalb gar nicht erst an, statt sie anzubieten und dann leer zu bleiben.
Die metrischen Bauarten D+100, 3DM und 5DM
Neben der ISO-Tabelle mit 2D, 3D und 5D führt DIN EN 10253-4 eine zweite Maßtabelle mit den metrischen Bauarten D+100, 3DM und 5DM. Biegeradius und Baulänge sind dort als Bereiche angegeben: sie sind zwischen Besteller und Hersteller zu vereinbaren und keine festen Katalogmaße. Die Norm führt diese Bauarten außerdem nur in der Ausführung Typ A und nennt für sie keinen Ausnutzungsgrad.
Die Maßzeichnung oben zeigt sie deshalb nicht – wir müssten sonst eine Zahl anzeigen, die so nicht in der Norm steht, etwa die Mitte eines Bereichs. Sie sind hier genannt, damit die Übersicht keine Lücke lässt, von der niemand erfährt.
Die Baumaße: F, W, B und Z
Hier weicht Teil 4 am deutlichsten von der Handelsgewohnheit ab, und deshalb steht es auf dieser Seite ausführlich.
Beim 90°-Bogen führt die Norm die Spalte „R, F“ – ein Wert mit zwei Namen. F ist die Baulänge, gemessen von der Mitte eines Anschweißendes bis zur Mitte der Biegung; beim 90°-Bogen ist das geometrisch derselbe Wert wie der Biegeradius R. Die Zeichnung bemaßt deshalb den Radius R – und das ist beim 90°-Bogen zugleich F. Die Maßtabelle führt die Zeile darum unter beiden Buchstaben: „Biegeradius (zugleich Baulänge F am 90°-Bogen)“.
Das im Handel übliche Maß W – von der Bogenaußenseite bis zur Mitte – führt Teil 4 für den 90°-Bogen nicht. Es ergibt sich als W = R + D/2. Die Maßtabelle nennt es zusätzlich und weist es ausdrücklich als berechnet aus, damit niemand es für einen Normwert hält.
Beim 180°- und beim 45°-Bogen führt die Norm eine gemeinsame Spalte „B–Z“: B ist das Baumaß des 180°-Bogens, Z das des 45°-Bogens. Das Maß C – Mitte zu Mitte – gibt es nur am 180°-Bogen; dort ist es das Doppelte des Biegeradius.
In 125 Größen weicht der Normwert um eine Rundungsstelle von der Rechnung R + D/2 ab. Wir zeigen den Normwert und nennen die Abweichung im Hinweis – angeglichen wird nichts. Bei ⌀ 82,5 mm in Bauart 5D ist der Normwert in sich widersprüchlich; auch das steht als Fußnote an der Zeile und nicht als stille Korrektur.
Grenzabmaße, Rundheit und Wanddicke
Die Grenzabmaße stehen in der Maßzeichnung an jedem einzelnen Maß – ein- und ausblendbar über den Schalter „Toleranzen anzeigen“. Zwei Regeln des Teils 4 verdienen eine eigene Erwähnung, weil sie sich nicht allein aus der Nennweite ergeben.
Rundheit
Bis einschließlich ⌀ 406,4 mm ist die Rundheitsabweichung an den Anschweißenden bereits im Grenzabmaß des Außendurchmessers enthalten – es gibt dort keine eigene Zahl, und das ist kein Versäumnis, sondern die Aussage der Norm. Darüber hängt sie vom Verhältnis D/T ab, also Außendurchmesser zu Wanddicke: bis D/T ≤ 100 gilt 2 %, darüber ist die Rundheit zu vereinbaren. Im Bogenkörper gelten 4 %.
Damit reicht die Frage „wo wird gemessen?“ allein nicht aus – man braucht auch die Wanddicke. Die Maßzeichnung rechnet D/T für die gewählte Größe selbst aus und zeigt den Fall, der gilt.
Wanddicke
Nach oben ist die Wanddicke mit +20 % begrenzt. Oberhalb ⌀ 610 mm unterscheidet die Norm nach unten zwischen nahtlosen und geschweißten Formstücken – dieselbe Größe hat dann je nach Herstellweg ein anderes unteres Grenzabmaß.
Welche Größen diese Seite zeigt – und welche nicht
Die Maßtabelle A.1 der Norm führt 50 Außendurchmesser von 13,5 bis 1219 mm. Bemaßte Zeichnungen und Maßtabellen zeigt diese Seite für 26 davon. Der Grund liegt in der Norm selbst: Teil 4 führt – anders als Teil 2 – keine Wanddickenreihen-Tabelle im Hauptteil. Vorzugswerte für die Wanddicke stehen nur in den Anhängen, und die decken 26 Durchmesser ab.
Für die übrigen 24 – 25, 31,8, 38, 51, 57, 63,5, 70, 82,5, 101,6, 108, 127, 133, 152,4, 159, 177,8, 193,7, 244,5, 559, 660, 762, 864, 1067, 1118 und 1168 mm – nennt die Norm keine Reihe und damit keinen Wanddickenwert. Eine Zeichnung dieser Größen ließe sich nur mit einer erfundenen Wanddicke zeichnen. Das tun wir nicht.
Weggelassen werden sie deswegen aber nicht: was die Norm für sie angibt – Biegeradius und Baulängen – steht im Abschnitt Größen ohne Wanddickenreihe unter den Maßtabellen. Damit ist auch diese Gruppe hier vertreten, und wo eine Angabe fehlt, steht, dass sie fehlt.
Häufige Fragen zum nichtrostenden Rohrbogen
Worin unterscheidet sich DIN EN 10253-4 von Teil 2?
Teil 4 gilt für Formstücke aus nichtrostendem Stahl, Teil 2 für unlegierten und legierten Stahl. Die beiden Teile teilen den Aufbau, führen aber eigene Zahlenwerte: in keiner vergleichbaren Kombination stimmen die Ausnutzungsgrade überein. Teil 4 ist deshalb nicht Teil 2 mit anderem Werkstoff.
Warum steht bei 90°-Bögen nach Teil 4 kein Katalogmaß W in der Norm?
Teil 4 bemaßt das Baumaß des 90°-Bogens als F, gemessen von der Rohrachse – das ist geometrisch der Biegeradius R. Das im Handel übliche Maß W von der Bogenaußenseite bis zur Mitte führt die Norm für den 90°-Bogen nicht. Es lässt sich als W = R + D/2 rechnen und ist auf dieser Seite ausdrücklich als berechnet gekennzeichnet.
Was sind die metrischen Bauarten D+100, 3DM und 5DM?
Eine zweite Maßtabelle der DIN EN 10253-4 neben der ISO-Tabelle mit 2D, 3D und 5D. Biegeradius und Baulänge sind dort als Bereiche angegeben und zwischen Besteller und Hersteller zu vereinbaren; feste Katalogmaße gibt es dafür nicht. Die Norm führt diese Bauarten nur in der Ausführung Typ A.
Wie ist die Rundheit nach DIN EN 10253-4 begrenzt?
Bis einschließlich Außendurchmesser 406,4 mm ist die Rundheitsabweichung an den Anschweißenden im Grenzabmaß des Außendurchmessers enthalten. Darüber hängt sie vom Verhältnis Außendurchmesser zu Wanddicke ab: bis D/T 100 gilt 2 Prozent, darüber ist sie zu vereinbaren. Im Bogenkörper gelten 4 Prozent.
Sind die Gewichte auf dieser Seite Normwerte?
Nein. Die Norm führt keine Gewichte. Die angegebenen Werte sind Richtwerte, gerechnet aus Nennmaß und Wanddicke mit einer Dichte von 8,0 kg/dm³. Maßgeblich ist der Normtext.
Maßtabellen für Rohrbogen aus Edelstahl: 67 Größen
Zickwolff-Maßübersicht (Normbezug DIN EN 10253-4) – eine Tabelle je Bauart, alle Winkel darin. Wer eine Zeichnung zu einer dieser Größen braucht, findet sie in der Maßzeichnung oben auf dieser Seite.
Bauart 2D Bauart 3D außerhalb der Vorzugsreihe Weitere lieferbare Abmessungen

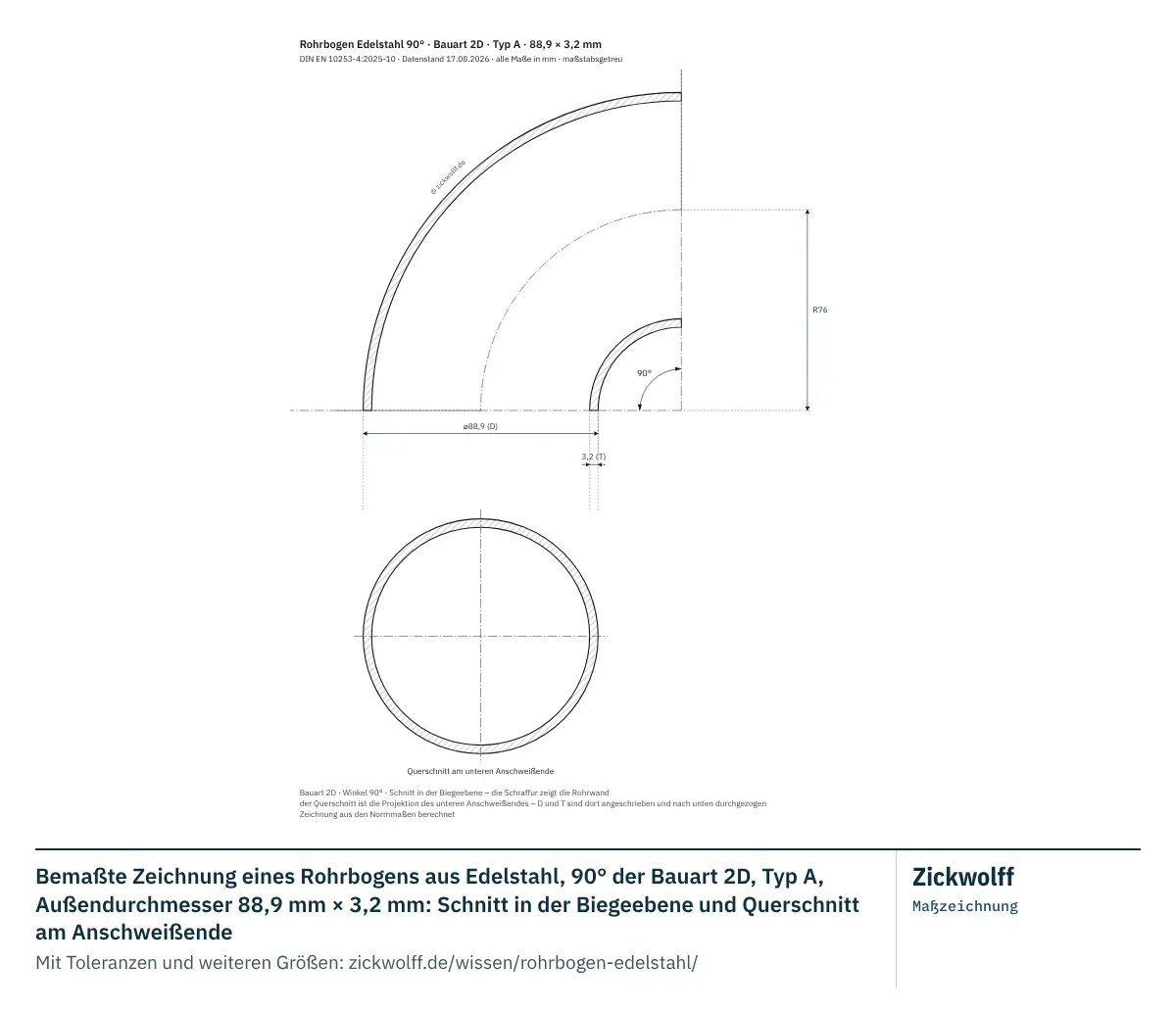

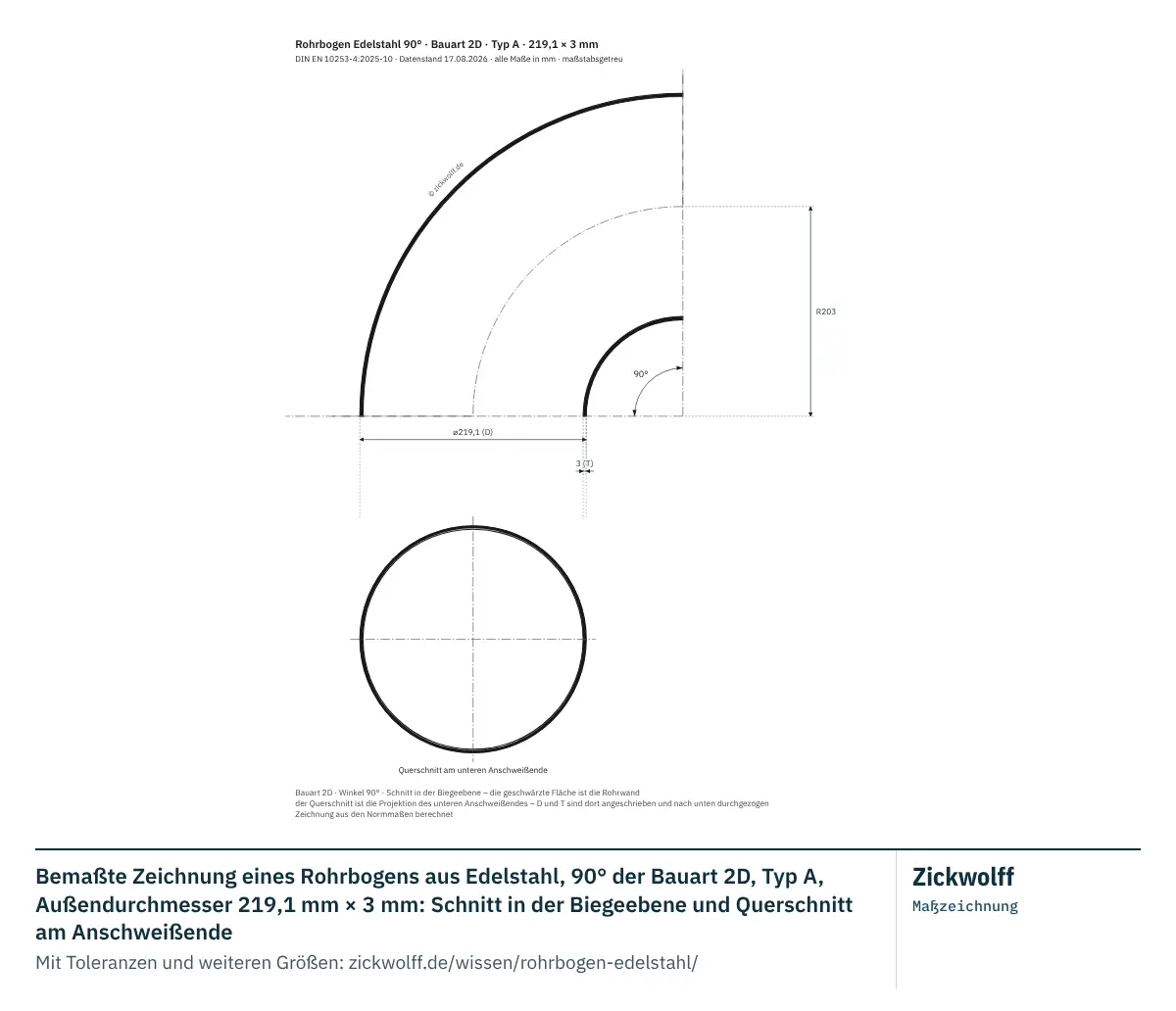

Bauart 2D – alle Größen
| DAußendurchmesser in mm | DNNennweite DN | TWanddicke in mm | R, FBiegeradius (zugleich Baulänge F am 90°-Bogen) in mm | B, ZAbstand Bogenaußenseite bis Mitte (180°/45°) in mm | C 180°Baulänge Mitte zu Mitte in mm | W 90°Abstand Bogenaußenseite bis Mitte in mm | IDInnendurchmesser in mm | XAusnutzungsgrad (nur Typ A) in % | TintWanddicke an der Bogeninnenseite (nur Typ B) in mm | kg 90°Gewicht | kg 180°Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 88,9 | 80 | 3,2 | 76 | 121 | 152 | 120 | 82,5 | 60 | 5,3 | 0,823 | 1,65 |
Normmaß: D, T, R, F, B, Z, C · berechnet: W, kg · berechnet: ID, X, Tint · Zuordnung: DN
Bauart 3D – alle Größen
Ganze Tabelle anzeigen · mehr als 60 Zeilen
| DAußendurchmesser in mm | DNNennweite DN | TWanddicke in mm | R, FBiegeradius (zugleich Baulänge F am 90°-Bogen) in mm | B, ZAbstand Bogenaußenseite bis Mitte (180°/45°) in mm | C 180°Baulänge Mitte zu Mitte in mm | W 90°Abstand Bogenaußenseite bis Mitte in mm | IDInnendurchmesser in mm | XAusnutzungsgrad (nur Typ A) in % | TintWanddicke an der Bogeninnenseite (nur Typ B) in mm | kg 45°Gewicht | kg 90°Gewicht | kg 180°Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13,5 | – | 1,6 | 20 | 27 | 40 | 27 | 10,3 | 82 | 2 | 0,008 | 0,015 | 0,03 |
| 17,2 | 10 | 1,6 | 20 | 29 | 40 | 29 | 14 | 75 | 2,2 | 0,01 | 0,02 | 0,039 |
| 17,2 | 10 | 2 | 20 | 29 | 40 | 29 | 13,2 | 76 | 2,7 | 0,012 | 0,024 | 0,048 |
| 17,2 | 10 | 2,3 | 20 | 29 | 40 | 29 | 12,6 | 76 | 3,1 | 0,014 | 0,027 | 0,054 |
| 21,3 | 15 | 1,6 | 28 | 38 | 56 | 39 | 18,1 | 78 | 2,1 | 0,017 | 0,035 | 0,07 |
| 21,3 | 15 | 2 | 28 | 38 | 56 | 39 | 17,3 | 78 | 2,6 | 0,021 | 0,043 | 0,085 |
| 21,3 | 15 | 2,6 | 28 | 38 | 56 | 39 | 16,1 | 79 | 3,4 | 0,027 | 0,054 | 0,107 |
| 26,9 | 20 | 1,6 | 29 | 43 | 58 | 42 | 23,7 | 71 | 2,3 | 0,023 | 0,046 | 0,093 |
| 26,9 | 20 | 2 | 29 | 43 | 58 | 42 | 22,9 | 72 | 2,8 | 0,029 | 0,057 | 0,114 |
| 26,9 | 20 | 2,3 | 29 | 43 | 58 | 42 | 22,3 | 72 | 3,2 | 0,032 | 0,065 | 0,13 |
| 26,9 | 20 | 2,6 | 29 | 43 | 58 | 42 | 21,7 | 73 | 3,6 | 0,036 | 0,072 | 0,145 |
| 33,7 | 25 | 1,6 | 38 | 55 | 76 | 55 | 30,5 | 73 | 2,3 | 0,039 | 0,077 | 0,154 |
| 33,7 | 25 | 2 | 38 | 55 | 76 | 55 | 29,7 | 73 | 2,8 | 0,048 | 0,095 | 0,19 |
| 33,7 | 25 | 2,6 | 38 | 55 | 76 | 55 | 28,5 | 74 | 3,6 | 0,061 | 0,121 | 0,243 |
| 33,7 | 25 | 3,2 | 38 | 55 | 76 | 55 | 27,3 | 74 | 4,4 | 0,073 | 0,146 | 0,293 |
| 42,4 | 32 | 1,6 | 48 | 69 | 96 | 69 | 39,2 | 72 | 2,3 | 0,062 | 0,124 | 0,247 |
| 42,4 | 32 | 2 | 48 | 69 | 96 | 69 | 38,4 | 73 | 2,8 | 0,077 | 0,153 | 0,306 |
| 42,4 | 32 | 2,6 | 48 | 69 | 96 | 69 | 37,2 | 73 | 3,6 | 0,098 | 0,196 | 0,392 |
| 48,3 | 40 | 1,6 | 57 | 81 | 114 | 81 | 45,1 | 74 | 2,2 | 0,084 | 0,168 | 0,336 |
| 48,3 | 40 | 2 | 57 | 81 | 114 | 81 | 44,3 | 74 | 2,8 | 0,104 | 0,208 | 0,417 |
| 48,3 | 40 | 2,6 | 57 | 81 | 114 | 81 | 43,1 | 74 | 3,5 | 0,134 | 0,267 | 0,535 |
| 48,3 | 40 | 3,6 | 57 | 81 | 114 | 81 | 41,1 | 75 | 4,9 | 0,181 | 0,362 | 0,724 |
| 48,3 | 40 | 4 | 57 | 81 | 114 | 81 | 40,3 | 75 | 5,4 | 0,199 | 0,399 | 0,797 |
| 48,3 | 40 | 5 | 57 | 81 | 114 | 81 | 38,3 | 76 | 6,7 | 0,244 | 0,487 | 0,974 |
| 60,3 | 50 | 1,6 | 76 | 106 | 152 | 106 | 57,1 | 75 | 2,2 | 0,141 | 0,282 | 0,564 |
| 60,3 | 50 | 2 | 76 | 106 | 152 | 106 | 56,3 | 76 | 2,7 | 0,175 | 0,35 | 0,7 |
| 60,3 | 50 | 2,6 | 76 | 106 | 152 | 106 | 55,1 | 76 | 3,5 | 0,225 | 0,45 | 0,9 |
| 60,3 | 50 | 2,9 | 76 | 106 | 152 | 106 | 54,5 | 76 | 3,9 | 0,25 | 0,499 | 0,999 |
| 60,3 | 50 | 3,6 | 76 | 106 | 152 | 106 | 53,1 | 76 | 4,8 | 0,306 | 0,612 | 1,22 |
| 76,1 | 65 | 1,6 | 95 | 133 | 190 | 133 | 72,9 | 75 | 2,2 | 0,224 | 0,447 | 0,894 |
| 76,1 | 65 | 2 | 95 | 133 | 190 | 133 | 72,1 | 75 | 2,7 | 0,278 | 0,556 | 1,11 |
| 76,1 | 65 | 2,3 | 95 | 133 | 190 | 133 | 71,5 | 75 | 3,1 | 0,318 | 0,637 | 1,27 |
| 76,1 | 65 | 2,6 | 95 | 133 | 190 | 133 | 70,9 | 75 | 3,5 | 0,358 | 0,717 | 1,43 |
| 76,1 | 65 | 2,9 | 95 | 133 | 190 | 133 | 70,3 | 76 | 3,9 | 0,398 | 0,796 | 1,59 |
| 76,1 | 65 | 3,6 | 95 | 133 | 190 | 133 | 68,9 | 76 | 4,8 | 0,489 | 0,979 | 1,96 |
| 88,9 | 80 | 2 | 114 | 159 | 228 | 158 | 84,9 | 76 | 2,7 | 0,391 | 0,782 | 1,56 |
| 88,9 | 80 | 2,3 | 114 | 159 | 228 | 158 | 84,3 | 76 | 3,1 | 0,448 | 0,896 | 1,79 |
| 88,9 | 80 | 2,6 | 114 | 159 | 228 | 158 | 83,7 | 76 | 3,5 | 0,505 | 1,01 | 2,02 |
| 88,9 | 80 | 2,9 | 114 | 159 | 228 | 158 | 83,1 | 76 | 3,8 | 0,561 | 1,12 | 2,24 |
| 88,9 | 80 | 3,2 | 114 | 159 | 228 | 158 | 82,5 | 76 | 4,2 | 0,617 | 1,23 | 2,47 |
| 88,9 | 80 | 4 | 114 | 159 | 228 | 158 | 80,9 | 76 | 5,3 | 0,764 | 1,53 | 3,06 |
| 114,3 | 100 | 2 | 152 | 209 | 304 | 209 | 110,3 | 77 | 2,6 | 0,674 | 1,35 | 2,7 |
| 114,3 | 100 | 2,6 | 152 | 209 | 304 | 209 | 109,1 | 77 | 3,4 | 0,871 | 1,74 | 3,49 |
| 114,3 | 100 | 2,9 | 152 | 209 | 304 | 209 | 108,5 | 77 | 3,8 | 0,969 | 1,94 | 3,88 |
| 114,3 | 100 | 3,2 | 152 | 209 | 304 | 209 | 107,9 | 77 | 4,2 | 1,07 | 2,13 | 4,27 |
| 114,3 | 100 | 3,6 | 152 | 209 | 304 | 209 | 107,1 | 77 | 4,7 | 1,2 | 2,39 | 4,78 |
| 114,3 | 100 | 4,5 | 152 | 209 | 304 | 209 | 105,3 | 77 | 5,9 | 1,48 | 2,96 | 5,93 |
| 139,7 | 125 | 2 | 190 | 260 | 380 | 260 | 135,7 | 77 | 2,6 | 1,03 | 2,07 | 4,13 |
| 139,7 | 125 | 2,6 | 190 | 260 | 380 | 260 | 134,5 | 77 | 3,4 | 1,34 | 2,67 | 5,35 |
| 139,7 | 125 | 4 | 190 | 260 | 380 | 260 | 131,7 | 78 | 5,2 | 2,04 | 4,07 | 8,14 |
| 139,7 | 125 | 5 | 190 | 260 | 380 | 260 | 129,7 | 78 | 6,5 | 2,53 | 5,05 | 10,1 |
| 168,3 | 150 | 2 | 229 | 313 | 458 | 313 | 164,3 | 77 | 2,6 | 1,5 | 3,01 | 6,01 |
| 168,3 | 150 | 2,6 | 229 | 313 | 458 | 313 | 163,1 | 77 | 3,4 | 1,95 | 3,89 | 7,79 |
| 168,3 | 150 | 4 | 229 | 313 | 458 | 313 | 160,3 | 78 | 5,2 | 2,97 | 5,94 | 11,9 |
| 168,3 | 150 | 4,5 | 229 | 313 | 458 | 313 | 159,3 | 78 | 5,8 | 3,33 | 6,66 | 13,3 |
| 219,1 | 200 | 2 | 305 | 415 | 610 | 415 | 215,1 | 78 | 2,6 | 2,61 | 5,23 | 10,5 |
| 219,1 | 200 | 2,6 | 305 | 415 | 610 | 415 | 213,9 | 78 | 3,4 | 3,39 | 6,78 | 13,6 |
| 219,1 | 200 | 3,6 | 305 | 415 | 610 | 415 | 211,9 | 78 | 4,6 | 4,67 | 9,34 | 18,7 |
| 219,1 | 200 | 6,3 | 305 | 415 | 610 | 415 | 206,5 | 78 | 8,1 | 8,07 | 16,1 | 32,3 |
| 273 | 250 | 4 | 381 | 518 | 762 | 518 | 265 | 78 | 5,2 | 8,09 | 16,2 | 32,4 |
| 273 | 250 | 5 | 381 | 518 | 762 | 518 | 263 | 78 | 6,4 | 10,1 | 20,2 | 40,3 |
| 323,9 | 300 | 4 | 457 | 619 | 914 | 619 | 315,9 | 78 | 5,1 | 11,5 | 23,1 | 46,2 |
| 355,6 | 350 | 4 | 533 | 711 | 1066 | 711 | 347,6 | 80 | 5 | 14,8 | 29,6 | 59,2 |
| 355,6 | 350 | 5 | 533 | 711 | 1066 | 711 | 345,6 | 80 | 6,3 | 18,4 | 36,9 | 73,8 |
| 406,4 | 400 | 4 | 610 | 813 | 1220 | 813 | 398,4 | 80 | 5 | 19,4 | 38,8 | 77,5 |
| 406,4 | 400 | 5 | 610 | 813 | 1220 | 813 | 396,4 | 80 | 6,3 | 24,2 | 48,3 | 96,7 |
Normmaß: D, T, R, F, B, Z, C · berechnet: W, kg · berechnet: ID, X, Tint · Zuordnung: DN
DN: Die EN 10253-2 ordnet nicht jeder Größe eine Nennweite zu. Wo der Strich steht, gibt es keine – die Größe wird über den Außendurchmesser bestellt.
Maße außerhalb der Vorzugsreihe
DIN EN 10253-4 paart Durchmesser und Wanddicke über eine Reihennummer. Die folgenden Größen führen wir mit einer Wanddicke, die zu dieser Größe in keiner Reihe steht – oder mit zwei Wanddicken, die jede für sich in der Norm stehen, aber nicht in derselben Reihe. Die Maße sind auf demselben Weg ermittelt wie im Raster darüber; wo die Norm ihre Werte über die Reihennummer führt, bleibt die Zelle leer.
Ganze Tabelle anzeigen · mehr als 70 Zeilen
| DAußendurchmesser in mm | Bauart | Winkel in ° | TWanddicke in mm | R, FBiegeradius (zugleich Baulänge F am 90°-Bogen) in mm | WAbstand Bogenaußenseite bis Mitte in mm | B, ZAbstand Bogenaußenseite bis Mitte (180°/45°) in mm | CBaulänge Mitte zu Mitte in mm | IDInnendurchmesser in mm | XAusnutzungsgrad (nur Typ A) in % | TintWanddicke an der Bogeninnenseite (nur Typ B) in mm | Verhältnis Außendurchmesser zu Wanddicke | Nennweite DN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42,4 | 3D | 45 | 3,2 | 48 | – | 69 | – | 36 | 74 | 4,4 | 13,25 | 32 |
| 42,4 | 3D | 90 | 3,2 | 48 | 69 | – | – | 36 | 74 | 4,4 | 13,25 | 32 |
| 42,4 | 3D | 180 | 3,2 | 48 | – | 69 | 96 | 36 | 74 | 4,4 | 13,25 | 32 |
| 48,3 | 3D | 45 | 3 | 57 | – | 81 | – | 42,3 | 75 | 4,1 | 16,1 | 40 |
| 48,3 | 3D | 45 | 3,2 | 57 | – | 81 | – | 41,9 | 75 | 4,3 | 15,09 | 40 |
| 48,3 | 3D | 45 | 8 | 57 | – | 81 | – | 32,3 | 78 | 10,5 | 6,04 | 40 |
| 48,3 | 3D | 90 | 3 | 57 | 81 | – | – | 42,3 | 75 | 4,1 | 16,1 | 40 |
| 48,3 | 3D | 90 | 3,2 | 57 | 81 | – | – | 41,9 | 75 | 4,3 | 15,09 | 40 |
| 48,3 | 3D | 90 | 8 | 57 | 81 | – | – | 32,3 | 78 | 10,5 | 6,04 | 40 |
| 48,3 | 3D | 180 | 3 | 57 | – | 81 | 114 | 42,3 | 75 | 4,1 | 16,1 | 40 |
| 48,3 | 3D | 180 | 3,2 | 57 | – | 81 | 114 | 41,9 | 75 | 4,3 | 15,09 | 40 |
| 48,3 | 3D | 180 | 8 | 57 | – | 81 | 114 | 32,3 | 78 | 10,5 | 6,04 | 40 |
| 60,3 | 3D | 45 | 3 | 76 | – | 106 | – | 54,3 | 76 | 4 | 20,1 | 50 |
| 60,3 | 3D | 90 | 3 | 76 | 106 | – | – | 54,3 | 76 | 4 | 20,1 | 50 |
| 60,3 | 3D | 180 | 3 | 76 | – | 106 | 152 | 54,3 | 76 | 4 | 20,1 | 50 |
| 88,9 | 5D | 45 | 3 | 205 | – | 250 | – | 82,9 | 88 | 3,5 | 29,63 | 80 |
| 88,9 | 5D | 90 | 3 | 205 | 249 | – | – | 82,9 | 88 | 3,5 | 29,63 | 80 |
| 88,9 | 5D | 180 | 3 | 205 | – | 250 | 410 | 82,9 | 88 | 3,5 | 29,63 | 80 |
| 114,3 | 3D | 45 | 4 | 152 | – | 209 | – | 106,3 | 77 | 5,2 | 28,58 | 100 |
| 114,3 | 3D | 90 | 4 | 152 | 209 | – | – | 106,3 | 77 | 5,2 | 28,58 | 100 |
| 114,3 | 3D | 180 | 4 | 152 | – | 209 | 304 | 106,3 | 77 | 5,2 | 28,58 | 100 |
| 139,7 | 3D | 45 | 3 | 190 | – | 260 | – | 133,7 | 78 | 3,9 | 46,57 | 125 |
| 139,7 | 3D | 90 | 3 | 190 | 260 | – | – | 133,7 | 78 | 3,9 | 46,57 | 125 |
| 139,7 | 3D | 180 | 3 | 190 | – | 260 | 380 | 133,7 | 78 | 3,9 | 46,57 | 125 |
| 168,3 | 3D | 45 | 3 | 229 | – | 313 | – | 162,3 | 77 | 3,9 | 56,1 | 150 |
| 168,3 | 3D | 45 | 5 | 229 | – | 313 | – | 158,3 | 78 | 6,5 | 33,66 | 150 |
| 168,3 | 3D | 90 | 3 | 229 | 313 | – | – | 162,3 | 77 | 3,9 | 56,1 | 150 |
| 168,3 | 3D | 90 | 5 | 229 | 313 | – | – | 158,3 | 78 | 6,5 | 33,66 | 150 |
| 168,3 | 3D | 180 | 3 | 229 | – | 313 | 458 | 162,3 | 77 | 3,9 | 56,1 | 150 |
| 168,3 | 3D | 180 | 5 | 229 | – | 313 | 458 | 158,3 | 78 | 6,5 | 33,66 | 150 |
| 219,1 | 2D | 90 | 3 | 203 | 313 | – | – | 213,1 | 63 | 4,8 | 73,03 | 200 |
| 219,1 | 2D | 180 | 3 | 203 | – | 313 | 406 | 213,1 | 63 | 4,8 | 73,03 | 200 |
| 219,1 | 3D | 45 | 3 | 305 | – | 415 | – | 213,1 | 78 | 3,9 | 73,03 | 200 |
| 219,1 | 3D | 45 | 4 | 305 | – | 415 | – | 211,1 | 78 | 5,2 | 54,78 | 200 |
| 219,1 | 3D | 45 | 5 | 305 | – | 415 | – | 209,1 | 78 | 6,4 | 43,82 | 200 |
| 219,1 | 3D | 45 | 6 | 305 | – | 415 | – | 207,1 | 78 | 7,7 | 36,52 | 200 |
| 219,1 | 3D | 90 | 3 | 305 | 415 | – | – | 213,1 | 78 | 3,9 | 73,03 | 200 |
| 219,1 | 3D | 90 | 4 | 305 | 415 | – | – | 211,1 | 78 | 5,2 | 54,78 | 200 |
| 219,1 | 3D | 90 | 5 | 305 | 415 | – | – | 209,1 | 78 | 6,4 | 43,82 | 200 |
| 219,1 | 3D | 90 | 6 | 305 | 415 | – | – | 207,1 | 78 | 7,7 | 36,52 | 200 |
| 219,1 | 3D | 180 | 3 | 305 | – | 415 | 610 | 213,1 | 78 | 3,9 | 73,03 | 200 |
| 219,1 | 3D | 180 | 4 | 305 | – | 415 | 610 | 211,1 | 78 | 5,2 | 54,78 | 200 |
| 219,1 | 3D | 180 | 5 | 305 | – | 415 | 610 | 209,1 | 78 | 6,4 | 43,82 | 200 |
| 219,1 | 3D | 180 | 6 | 305 | – | 415 | 610 | 207,1 | 78 | 7,7 | 36,52 | 200 |
| 273 | 3D | 45 | 2,6 | 381 | – | 518 | – | 267,8 | 78 | 3,4 | 105 | 250 |
| 273 | 3D | 45 | 3 | 381 | – | 518 | – | 267 | 78 | 3,9 | 91 | 250 |
| 273 | 3D | 45 | 6 | 381 | – | 518 | – | 261 | 78 | 7,7 | 45,5 | 250 |
| 273 | 3D | 90 | 2,6 | 381 | 518 | – | – | 267,8 | 78 | 3,4 | 105 | 250 |
| 273 | 3D | 90 | 3 | 381 | 518 | – | – | 267 | 78 | 3,9 | 91 | 250 |
| 273 | 3D | 90 | 6 | 381 | 518 | – | – | 261 | 78 | 7,7 | 45,5 | 250 |
| 273 | 3D | 180 | 2,6 | 381 | – | 518 | 762 | 267,8 | 78 | 3,4 | 105 | 250 |
| 273 | 3D | 180 | 3 | 381 | – | 518 | 762 | 267 | 78 | 3,9 | 91 | 250 |
| 273 | 3D | 180 | 6 | 381 | – | 518 | 762 | 261 | 78 | 7,7 | 45,5 | 250 |
| 323,9 | 3D | 45 | 3 | 457 | – | 619 | – | 317,9 | 78 | 3,9 | 107,97 | 300 |
| 323,9 | 3D | 45 | 5 | 457 | – | 619 | – | 313,9 | 78 | 6,4 | 64,78 | 300 |
| 323,9 | 3D | 45 | 6 | 457 | – | 619 | – | 311,9 | 78 | 7,7 | 53,98 | 300 |
| 323,9 | 3D | 90 | 3 | 457 | 619 | – | – | 317,9 | 78 | 3,9 | 107,97 | 300 |
| 323,9 | 3D | 90 | 5 | 457 | 619 | – | – | 313,9 | 78 | 6,4 | 64,78 | 300 |
| 323,9 | 3D | 90 | 6 | 457 | 619 | – | – | 311,9 | 78 | 7,7 | 53,98 | 300 |
| 323,9 | 3D | 180 | 3 | 457 | – | 619 | 914 | 317,9 | 78 | 3,9 | 107,97 | 300 |
| 323,9 | 3D | 180 | 5 | 457 | – | 619 | 914 | 313,9 | 78 | 6,4 | 64,78 | 300 |
| 323,9 | 3D | 180 | 6 | 457 | – | 619 | 914 | 311,9 | 78 | 7,7 | 53,98 | 300 |
| 355,6 | 3D | 45 | 3 | 533 | – | 711 | – | 349,6 | 80 | 3,8 | 118,53 | 350 |
| 355,6 | 3D | 45 | 6 | 533 | – | 711 | – | 343,6 | 80 | 7,5 | 59,27 | 350 |
| 355,6 | 3D | 90 | 3 | 533 | 711 | – | – | 349,6 | 80 | 3,8 | 118,53 | 350 |
| 355,6 | 3D | 90 | 6 | 533 | 711 | – | – | 343,6 | 80 | 7,5 | 59,27 | 350 |
| 355,6 | 3D | 180 | 3 | 533 | – | 711 | 1066 | 349,6 | 80 | 3,8 | 118,53 | 350 |
| 355,6 | 3D | 180 | 6 | 533 | – | 711 | 1066 | 343,6 | 80 | 7,5 | 59,27 | 350 |
| 406,4 | 3D | 45 | 3 | 610 | – | 813 | – | 400,4 | 80 | 3,8 | 135,47 | 400 |
| 406,4 | 3D | 45 | 6 | 610 | – | 813 | – | 394,4 | 80 | 7,5 | 67,73 | 400 |
| 406,4 | 3D | 90 | 3 | 610 | 813 | – | – | 400,4 | 80 | 3,8 | 135,47 | 400 |
| 406,4 | 3D | 90 | 6 | 610 | 813 | – | – | 394,4 | 80 | 7,5 | 67,73 | 400 |
| 406,4 | 3D | 180 | 3 | 610 | – | 813 | 1220 | 400,4 | 80 | 3,8 | 135,47 | 400 |
| 406,4 | 3D | 180 | 6 | 610 | – | 813 | 1220 | 394,4 | 80 | 7,5 | 67,73 | 400 |
| 508 | 3D | 45 | 4 | 762 | – | 1016 | – | 500 | 80 | 5 | 127 | 500 |
| 508 | 3D | 90 | 4 | 762 | 1016 | – | – | 500 | 80 | 5 | 127 | 500 |
| 508 | 3D | 180 | 4 | 762 | – | 1016 | 1524 | 500 | 80 | 5 | 127 | 500 |
Wo ein Strich steht, führt DIN EN 10253-4 den Wert über die Reihennummer – und eine Reihennummer hat diese Zeile nicht. Betroffen sind das Richtgewicht aus der Katalogtabelle sowie, bei den Rohrabschlüssen, Ausnutzungsgrad und Typ-B-Wanddicke aus den Anhängen. Gerechnet wird an ihrer Stelle nichts.
Größen ohne Wanddickenreihe – 9 weitere Außendurchmesser
DIN EN 10253-4 führt diese Außendurchmesser in der Maßtabelle, nennt für sie aber keine Wanddickenreihe – Vorzugswerte stehen nur in den Anhängen und decken die übrigen Durchmesser ab. Was die Norm hier angibt, ist der Biegeradius und die Baulängen; genau das steht unten.
Ohne Wanddicke, ohne Gewicht, ohne Ausnutzungsgrad – die hängen alle an der Wanddicke, und eine erfundene Zahl steht hier nicht. Aus demselben Grund gibt es zu diesen Größen keine Maßzeichnung.
Bauart 3D
| DAußendurchmesser in mm | R, FBiegeradius (zugleich Baulänge F am 90°-Bogen) in mm | CBaulänge Mitte zu Mitte in mm | B, ZAbstand Bogenaußenseite bis Mitte (180°/45°) in mm |
|---|---|---|---|
| 25 | 27,5 | 55 | 40 |
| 38 | 45 | 90 | 64 |
| 51 | 63 | 126 | 89 |
| 57 | 72 | 144 | 101 |
| 70 | 92 | 184 | 127 |
| 108 | 142,5 | 285 | 197 |
| 133 | 181 | 362 | 248 |
| 159 | 216 | 432 | 296 |
| 193,7 | 270 | 540 | 367 |
Weitere lieferbare Abmessungen (94)
Ganze Tabelle anzeigen · mehr als 90 Zeilen
| DAußendurchmesser in mm | Bauart | TWanddicke in mm |
|---|---|---|
| 21,3 | 2D | 2 |
| 21,3 | 2D | 2,6 |
| 21,3 | 2D | 3,2 |
| 21,3 | 5D | 2 |
| 21,3 | 5D | 2,6 |
| 21,3 | 5D | 3,2 |
| 26,9 | 2D | 2,3 |
| 26,9 | 2D | 2,6 |
| 26,9 | 2D | 3,2 |
| 26,9 | 2D | 4 |
| 26,9 | 5D | 2 |
| 26,9 | 5D | 2,6 |
| 26,9 | 5D | 4 |
| 33,7 | 2D | 2 |
| 33,7 | 2D | 2,6 |
| 33,7 | 2D | 4 |
| 33,7 | 2D | 4,5 |
| 33,7 | 5D | 2 |
| 33,7 | 5D | 2,6 |
| 33,7 | 5D | 4 |
| 33,7 | 5D | 4,5 |
| 42,4 | 2D | 2 |
| 42,4 | 2D | 2,6 |
| 42,4 | 2D | 4 |
| 42,4 | 5D | 2 |
| 42,4 | 5D | 2,6 |
| 42,4 | 5D | 3,6 |
| 42,4 | 5D | 4 |
| 42,4 | 5D | 5 |
| 48,3 | 2D | 2 |
| 48,3 | 2D | 2,6 |
| 48,3 | 2D | 3,6 |
| 48,3 | 2D | 5 |
| 48,3 | 5D | 2 |
| 48,3 | 5D | 2,6 |
| 48,3 | 5D | 3,6 |
| 48,3 | 5D | 5 |
| 60,3 | 2D | 2 |
| 60,3 | 2D | 2,6 |
| 60,3 | 2D | 2,9 |
| 60,3 | 2D | 4 |
| 60,3 | 2D | 5,6 |
| 60,3 | 5D | 2 |
| 60,3 | 5D | 2,9 |
| 60,3 | 5D | 4 |
| 60,3 | 5D | 5,6 |
| 76,1 | 2D | 2 |
| 76,1 | 2D | 2,3 |
| 76,1 | 2D | 2,6 |
| 76,1 | 2D | 2,9 |
| 76,1 | 2D | 7,1 |
| 76,1 | 5D | 1,6 |
| 76,1 | 5D | 2 |
| 76,1 | 5D | 2,6 |
| 76,1 | 5D | 2,9 |
| 76,1 | 5D | 3,6 |
| 114,3 | 2D | 2 |
| 114,3 | 2D | 2,6 |
| 114,3 | 2D | 3,6 |
| 114,3 | 2D | 6,3 |
| 114,3 | 2D | 8,8 |
| 114,3 | 5D | 2 |
| 114,3 | 5D | 2,6 |
| 114,3 | 5D | 3,6 |
| 114,3 | 5D | 4,5 |
| 114,3 | 5D | 6,3 |
| 139,7 | 2D | 2 |
| 139,7 | 2D | 2,6 |
| 139,7 | 2D | 4 |
| 139,7 | 2D | 5 |
| 139,7 | 2D | 6,3 |
| 139,7 | 5D | 2 |
| 139,7 | 5D | 4 |
| 168,3 | 2D | 2,6 |
| 168,3 | 2D | 4 |
| 168,3 | 2D | 4,5 |
| 168,3 | 2D | 7,1 |
| 168,3 | 2D | 11 |
| 168,3 | 5D | 2 |
| 168,3 | 5D | 2,6 |
| 168,3 | 5D | 4 |
| 168,3 | 5D | 4,5 |
| 219,1 | 5D | 6,3 |
| 273 | 2D | 4 |
| 273 | 2D | 5 |
| 273 | 2D | 6,3 |
| 273 | 2D | 10 |
| 273 | 5D | 5 |
| 323,9 | 2D | 4 |
| 323,9 | 2D | 7,1 |
| 323,9 | 2D | 10 |
| 355,6 | 2D | 4 |
| 406,4 | 2D | 4 |
| 711 | 3D | 4 |
Bestellmaße und von uns gerechnete Werte; lieferbar ab Lager oder auf Bestellung, Verfügbarkeit auf Anfrage. Grenzabmaße und Normangaben: siehe Haupttabelle und Normausgabe.
Angegeben sind Nennmaße. Die Gewichte sind Richtwerte, gerechnet aus Nennmaß und Wanddicke – die Norm führt keine Gewichte. Maßgeblich ist der Normtext. Die deutsche Ausgabe DIN EN 10253-4:2025-10 gibt die europäische Fassung EN 10253-4:2025 wieder.
Maßzeichnungen als Bild – Größen aus unserem Kernsortiment
Für die Größen unseres Kernsortiments gibt es die Maßzeichnung auch als Bilddatei – mit den Nennmaßen, ohne Toleranzen. Toleranzen und alle weiteren Größen zeigt die Maßzeichnung oben.
Alle 18 Maßzeichnungen anzeigen
21,3 mm · 3D
26,9 mm · 3D
33,7 mm · 3D
42,4 mm · 3D
48,3 mm · 3D
60,3 mm · 3D
76,1 mm · 3D
88,9 mm · 2D
88,9 mm · 3D
114,3 mm · 3D
139,7 mm · 3D
168,3 mm · 3D
219,1 mm · 2D
219,1 mm · 3D
273 mm · 3D
323,9 mm · 3D
355,6 mm · 3D
406,4 mm · 3D
Häufige Fragen
Wo finde ich die Abmessungen für einen Rohrbogen Edelstahl 90 Grad DN 50 nach EN 10253-4?
In der Maßtabelle auf dieser Seite stehen alle lieferbaren Größen nach EN 10253-4; die Maßzeichnung darüber zeigt die gewählte Größe mit allen Maßen und Toleranzen und lässt sich als PDF drucken - das Datenblatt für Ihre Größe.
Wo wird die Wanddicke am Formstück gemessen – und gilt das Maß auch im Bogen?
Am Anschweißende, als volle Wand so, wie die Norm T an der Stirnebene einträgt – nicht am Steg und nicht über eine Innenfase hinweg (EN 10253-2 und -4, Abschnitte 11.2.1 und 11.2.3). Im Bogen darf die Wand dünner sein, bei Typ A aber nicht unter das untere Grenzabmaß der Anschweißenden fallen. Nach oben gibt es am Körper keine Grenze.
Sie benötigen dieses Formstück?
Was hier steht, führen wir – ab Lager oder auf Bestellung; was fehlt, finden wir.
Senden Sie uns, was Sie haben – Bezeichnung, Norm, Menge, Termin. Wir prüfen Zuordnung und Liefermöglichkeit und melden uns.
Jetzt anfragenPassenden Rohrbogen direkt finden
Sie kennen bereits Abmessung, Bauart und Werkstoff? Im Zickwolff-Sortiment finden Sie Rohrbögen für Stahl- und Edelstahlleitungen direkt.
Ihre Anfrage an Zickwolff
Senden Sie uns, was Sie haben – Bezeichnung, Norm, Menge, Termin. Den Rest klären wir mit Ihnen.
Eine Position oder eine Frage
Anfrage senden
Nicht lagernd? Wir beschaffen es – auch Einzelteile.
Bezeichnung, Norm und Menge genügen.
Mehrere Positionen
Stückliste senden
200 Positionen? Eine Stückliste genügt – wir liefern komplett.
Als Datei anhängen.
Hilfreich, falls schon bekannt: Projekt und Land, Termin, Zeugnisse, Verpackung und Sprache der Packlisten. Fehlt etwas, fragen wir nach.
Es eilt
Express anfragen
Bis wann brauchen Sie es? Express-Lieferung, auf Wunsch bis auf die Baustelle.
Schreiben Sie dazu, bis wann Sie das Material brauchen – wir sagen Ihnen, was möglich ist.
Wie diese Daten entstehen. Diese Seite gibt keine Norm wieder. Sie zeigt die Maße, die man für Anfrage, Bestellung und Einbau braucht – für Größen, die wir liefern, abgeglichen mit Unterlagen von Herstellwerken und Lieferanten und mit unseren eigenen Artikeldaten. Was hier steht, ist so, wie der Markt es liefert und gegen die Norm geprüft – oder von uns berechnet. Wie wir Quellen auswählen und aktuell halten: Über dieses Wissen.
Fachliche Grundlage: DIN EN 10253-4:2025-10 (Formstücke aus nichtrostendem Stahl), DIN EN 10253-2, DIN EN 10204. Angaben ohne Gewähr – maßgeblich sind stets die aktuellen Normtexte und die technischen Datenblätter des Herstellers.
