Formstücke zum Einschweißen im Überblick

Rohrbogen, T-Stück, Reduzierstück, Kappe oder Klöpperboden – in Stahl und Edelstahl. Bild anklicken: Die Maßtabelle mit der Maßzeichnung Ihrer Größe öffnet sich, mit Toleranzen und Lieferstufe.

Formstück wählen

Schweißformstücke nach ASME B16.9 – dieselben Bauformen, Maße nach NPS. Bilder: ZickwolffFormstück wählen – direkt zu den Maßen nach ASME B16.9.

Grundlagen je Bauteil

Rohrbogen

2D, 3D, 5D, Winkel, Typ A/B

Bauarten und Biegeradien, 45° oder 90°, nahtlos oder geschweißt – und der Weg zur Maßtabelle Stahl oder Edelstahl.

T-Stück

Egal und reduziert

Gleicher oder kleinerer Abzweig – Maßtabellen Stahl und Edelstahl nach EN 10253.

Reduzierstück

Konzentrisch und exzentrisch

Wann die flache Seite oben liegt – und alle Größenpaare mit Maßzeichnung.

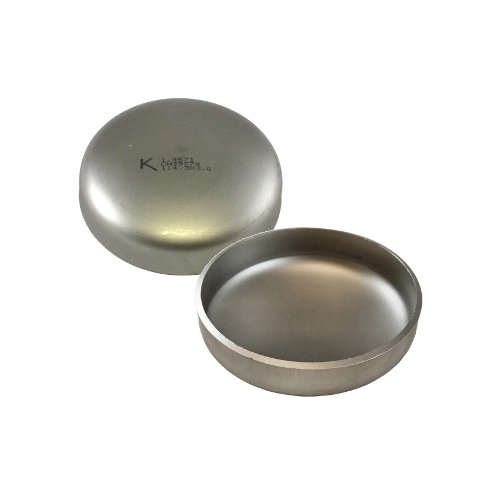

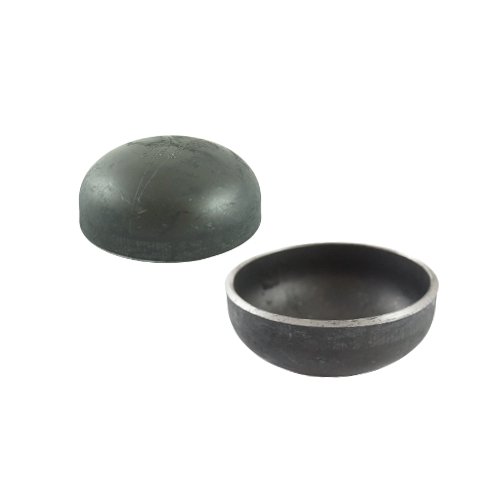

Kappe und Boden

Kappe oder Klöpperboden

Was die Kappe nach EN 10253 vom Klöpperboden nach DIN 28011 unterscheidet.

ASME

Schweißformstücke ASME B16.9

Bogen LR und SR, T-Stück, Reduzierstück, Kappe und Vorschweißbund nach NPS – in mm mit Zoll.

Messen

Formstück richtig messen

Außendurchmesser und Wand an der Stirnebene, beim Bogen das Maß W – so finden Sie die Größe.

Biegeradius: was 2D, 3D und 5D bedeuten

Die Zahl vor dem D sagt, wie oft die Nennweite in den doppelten Biegeradius passt: beim 2D-Bogen zweimal, beim 3D-Bogen dreimal, beim 5D-Bogen fünfmal. Gemessen wird der Radius an der Rohrachse. Beim Rohr 219,1 mm (DN 200, 8 Zoll) sind das 2R = 406, 610 und 1 020 mm. Am Außendurchmesser gemessen ist der Radius kleiner, als die Zahl vermuten lässt – darum nennt die Maßtabelle R und das Maß bis zur Bogenaußenseite je Größe.

Andere Fittings

Zum Schrauben statt Schweißen: Temperguss-Gewindefittings und Edelstahl-Gewindefittings. Zum Verpressen: Presssysteme.

Formstücke und Rohre nach anderen Normwelten – JIS, GOST, GB oder ISO – stehen nebeneinander in der Übersicht Rohr- und Formteilnormen weltweit.

Ihre Anfrage an Zickwolff

Senden Sie uns, was Sie haben – Bezeichnung, Norm, Menge, Termin. Den Rest klären wir mit Ihnen.

Eine Position oder eine Frage

Anfrage senden

Nicht lagernd? Wir beschaffen es – auch Einzelteile.

Bezeichnung, Norm und Menge genügen.

Mehrere Positionen

Stückliste senden

200 Positionen? Eine Stückliste genügt – wir liefern komplett.

Als Datei anhängen.

Hilfreich, falls schon bekannt: Projekt und Land, Termin, Zeugnisse, Verpackung und Sprache der Packlisten. Fehlt etwas, fragen wir nach.

Es eilt

Express anfragen

Bis wann brauchen Sie es? Express-Lieferung, auf Wunsch bis auf die Baustelle.

Schreiben Sie dazu, bis wann Sie das Material brauchen – wir sagen Ihnen, was möglich ist.

← Zurück zur Wissensdatenbank

Bauarten und Radien nach DIN EN 10253-2 und -4 (Tabelle A.1); Bilder aus unserem Shop, Zeichnungen Zickwolff. Maße je Größe auf den Maßseiten.
