Edelstahl-Gewindefittings: Gewinde, Normlage und warum Baulängen variieren

Was sind Edelstahl-Gewindefittings?

Edelstahl-Gewindefittings sind Rohrverbindungsstücke aus nichtrostendem Stahl mit Rohrgewinde – gefragt überall dort, wo aggressive Medien, Außenanwendung, Hygiene- oder Trinkwasseranforderungen eine höherwertige Werkstoffwahl verlangen als Temperguss oder unlegierter Stahl. Die gängige Formenvielfalt reicht von Winkeln, T-Stücken und Reduzierungen über Muffen (ganz und halb), Nippel, Stopfen und Kappen bis zu Verschraubungen und Schlauchtüllen – jeweils mit Innen- und/oder Außengewinde je nach Bauform.

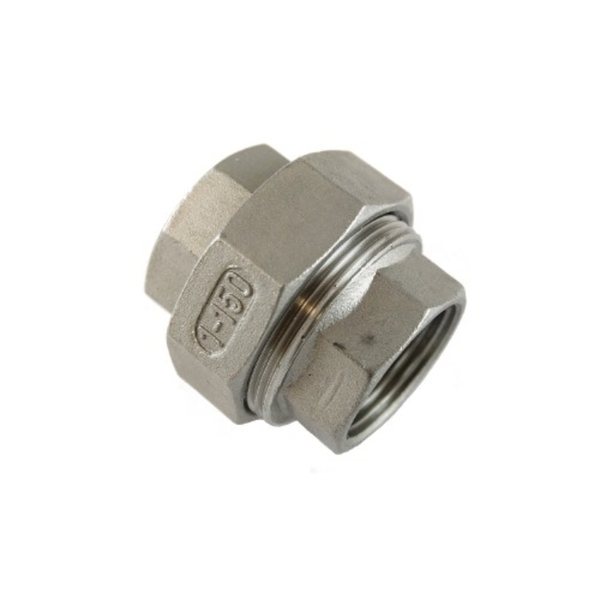

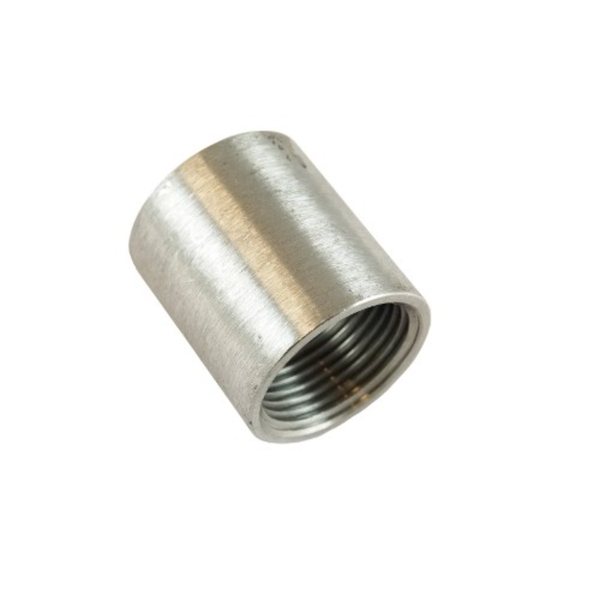

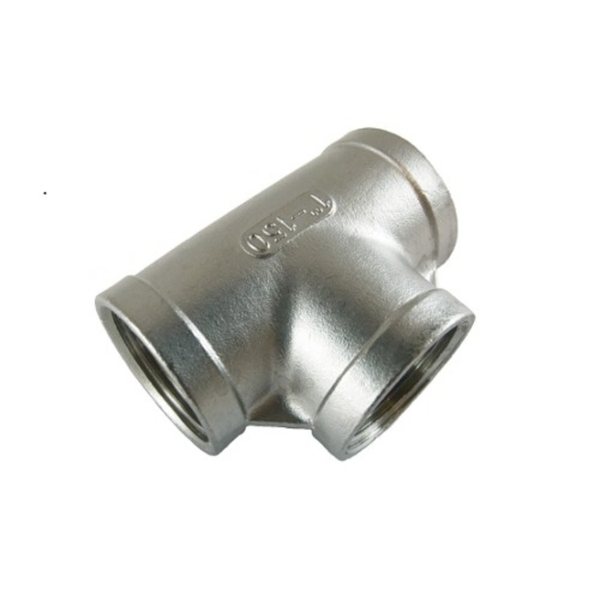

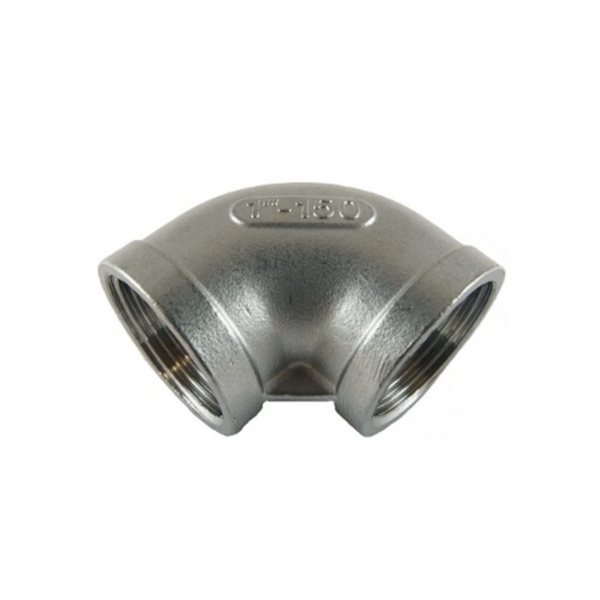

Edelstahl-Gewindefittings aus dem Zickwolff-Sortiment. Bilder: Zickwolff

Zickwolff bezieht diese marktüblichen, preislich attraktiven Edelstahl-Gewindefittings bewusst aus unterschiedlichen Einkaufsquellen. Je nach Lieferant, Verfügbarkeit, Bauform und Abmessung können sich gelieferte Ausführungen in Baulänge, Außenkontur, Wandstärke, Gewicht, Oberfläche und Herstellungsverfahren unterscheiden – warum das im heterogenen Edelstahl-Fittingmarkt normal ist, erklären die folgenden Abschnitte.

Werkstoff-Kurzzeichen einordnen: V2A und V4A sind Handelsnamen, keine Normbezeichnungen. Dahinter stehen austenitische Chrom-Nickel- bzw. Chrom-Nickel-Molybdän-Stähle; die gängigsten Werkstoffnummern sind 1.4301/1.4307 (V2A-Familie, AISI 304/304L) und 1.4401/1.4404/1.4571 (V4A-Familie, mit Molybdän für bessere Beständigkeit z. B. gegen Chloride, AISI 316/316L/316Ti). Die vollständige Zuordnung inkl. alter DIN-Bezeichnungen zeigt die Werkstoffseite.

Das Gewinde: genormt und herstellerübergreifend kompatibel

Das Gewinde selbst folgt – unabhängig vom Werkstoff – festgelegten Rohrgewindenormen. Standard im europäischen Markt ist das im Gewinde dichtende System nach DIN EN 10226-1: kegeliges Außengewinde R auf zylindrisches Innengewinde Rp. Daneben existieren das zylindrische G-Gewinde nach ISO 228-1 (dichtet über einen Dichtring an einer Bundfläche, typisch bei Verschraubungen) und das amerikanische NPT nach ASME B1.20.1.

Wichtig: „Genormt“ heißt nicht automatisch „untereinander kompatibel“ – entscheidend ist, dass beide Seiten dieselbe Gewindeart und Gewindegröße haben. Dann verbindet sich ein Fitting von Hersteller A problemlos mit dem Gegenstück von Hersteller B. Ein G-Gewinde ist dagegen nicht automatisch mit Rp austauschbar (anderes Toleranzfeld – möglicher Leckpfad), und NPT passt in keiner Größe auf R/Rp oder G. Die drei Gewindesysteme mit Dichtprinzip-Skizze, Maßtabelle und allen Kombinationsregeln vergleicht unsere Grundlagenseite Rohrgewinde erklärt.

Der Fittingkörper: teilweise, aber nicht vollständig genormt

Für den Fittingkörper – Bauform, Baulänge, Wandstärke, Außenkontur, Gewicht, Oberfläche – sieht die Normlandschaft anders aus als beim Gewinde.

DIN EN 10241 scheidet als Produktnorm aus. Die Norm legt für den Werkstoff eine chemische Zusammensetzung mit höchstens 0,25 % Kohlenstoff und 1,40 % Mangan fest – das beschreibt Gewindefittings aus unlegiertem bzw. niedrig legiertem Stahl. Der Titel „Stahlfittings mit Gewinde“ darf also nicht zu der Annahme führen, die Norm erfasse auch Edelstahl-Fittings.

Mit ISO 4144 existiert eine internationale Produktnorm für bestimmte Edelstahl-Gewindefittings („Pipework – Stainless steel fittings threaded in accordance with ISO 7-1“). Sie beschreibt zwölf Fittingformen – von Winkel und T-Stück bis Verschraubung –, Werkstoffanforderungen an austenitischen Edelstahlguss, das Gewinde nach ISO 7-1, Mindestabmessungen und Druck-Temperatur-Zuordnungen. ISO 4144 führt aber nicht dazu, dass sämtliche am Markt angebotenen Edelstahl-Gewindefittings identische Außenmaße und Baulängen besitzen: Die Norm legt Mindestmaße fest, und viele marktübliche Produkte werden nach Hersteller-, Lieferanten- oder Werksspezifikation gefertigt, nicht ausdrücklich nach ISO 4144.

Zum Vergleich: Bei Tempergussfittings regelt die EN 10242 Bauformen und Maße durchgängig – dort ist die herstellerübergreifende Austauschbarkeit auch beim Körper die Regel.

Warum Baulängen variieren: die Fertigungsverfahren

Edelstahl-Gewindefittings werden je nach Bauform und Produktreihe unterschiedlich hergestellt, unter anderem:

• im Feingussverfahren,
• aus nahtlosem oder geschweißtem Rohr,
• aus Schmiedeteilen,
• aus Stangen-/Vollmaterial (spanend gefertigt).

Aus diesen Herstellungsverfahren ergeben sich Unterschiede bei Oberfläche, Wandstärke, Gewicht, Außenkontur und Baulänge – das ist der technische Grund für die im vorigen Abschnitt beschriebene Marktrealität. Wichtig für die Bewertung: Ein höheres Gewicht oder eine massivere Außenkontur ist nicht automatisch mit einer allgemein höheren Qualität gleichzusetzen – entscheidend ist die Eignung für die vorgesehene Anwendung: Gewindeart, Werkstoff, Druck-Temperatur-Eignung und gegebenenfalls erforderliche Zulassungen.

„Leicht“, „mittel“, „schwer“ – Vorsicht bei Sammelbegriffen

Im Markt werden Bezeichnungen wie leichte, mittlere oder schwere Ausführung, Standardausführung, ISO-Ausführung oder Hochdruckausführung verwendet. Diese Begriffe sind nicht für alle Hersteller und Produktgruppen einheitlich definiert – je nach Anbieter können sie sich auf unterschiedliche Merkmale beziehen: Wandstärke, Gewicht, Druckbelastbarkeit, Fertigungsverfahren oder schlicht eine bestimmte Produktreihe. Sie sind keine allgemein verbindlichen, herstellerübergreifenden Normklassen.

Für die technische Auswahl sind konkrete Angaben aussagekräftiger als solche Sammelbegriffe: Gewindeart, Werkstoff, Druck-Temperatur-Eignung, Herstellungsverfahren, tatsächliche Abmessungen und gegebenenfalls erforderliche Zulassungen.

Werkstoffvarianten im Zickwolff-Sortiment

Im Shop führt Zickwolff bei den Edelstahl-Gewindefittings standardmäßig ein wirtschaftliches Standardmaterial für die üblichen Anwendungsfälle. Abweichende Werkstoffanforderungen richten sich nach Ihrer Spezifikation: Sie nennen die benötigten Anforderungen – etwa Werkstoffnummer, Zulassung oder Beständigkeitsanforderung –, Zickwolff beschafft und bietet passend dazu an. Bei maßkritischen Anwendungen, fest vorgegebenen Einbaumaßen oder speziellen Zulassungsanforderungen stimmen Sie die konkreten Produktdaten am besten vor der Bestellung mit uns ab.

Blick in den US-Markt: ASME B16.11 und NPT

Wo Fittings aus international vernetzten Lieferketten stammen, lohnt die Einordnung des US-amerikanischen Pendants: ASME B16.11 regelt geschmiedete Muffenschweiß- und Gewindefittings über ein Klassen-System (Class 2000/3000/6000 für Gewindefittings), das an die Rohrwanddicke (Schedule) gekoppelt ist. Das zugehörige Gewinde ist NPT nach ASME B1.20.1 – nicht R/Rp oder G. Für das europäisch genormte Sortiment ist das vor allem Abgrenzungswissen: NPT und R/Rp sehen sich ähnlich, sind aber nicht kombinierbar (Details auf der Rohrgewinde-Seite; zur amerikanischen Flanschwelt: DIN EN 1092-1 vs. ASME B16.5).

Häufige Verwechslungen in der Praxis

1. R/Rp (DIN EN 10226) mit G (ISO 228-1) verwechseln – gleiche Nennmaße, aber anderes Toleranzfeld und anderes Dichtprinzip; ein R-Außengewinde im G-Innengewinde hinterlässt einen Leckpfad.
2. NPT mit R/Rp oder G mischen – passt optisch oft an, wird aber nie dauerhaft dicht.
3. Aus gleicher Gewindeart und -größe auf identische Baulänge des Fittingkörpers schließen – bei Ersatz in bestehende Installationen im Zweifel nachmessen.
4. DIN EN 10241 als Produktnorm für Edelstahl-Fittings zitieren – sie gilt nur für unlegierten/niedrig legierten Stahl.
5. Aus der gemeinsamen Formensprache mit ISO 4144 auf eine tatsächliche Fertigung nach ISO 4144 schließen – ISO-4144-Konformität gilt nur für ausdrücklich so bezeichnete Produkte.
6. „Leichte/mittlere/schwere Ausführung“ als herstellerübergreifend einheitliche Normklasse missverstehen.
7. Höheres Gewicht oder massivere Außenkontur mit generell höherer Qualität gleichsetzen, statt die Eignung für die Anwendung zu prüfen.
8. V2A und V4A als reine „Qualitätsstufen“ statt als unterschiedliche Legierungsfamilien mit unterschiedlicher Beständigkeit verstehen.
