Norm-Ratgeber · Reduzierstücke aus Edelstahl
Reduzierstücke aus Edelstahl: DIN EN 10253-4
Reduzierstücke zum Einschweißen aus nichtrostendem Stahl sind in DIN EN 10253-4 genormt – konzentrisch und exzentrisch in derselben Maßtabelle. Diese Seite zeigt die Maße jeder Größe als bemaßte Zeichnung mit umschaltbarer Bauform, erklärt die Baulänge L und den Ausnutzungsgrad – und benennt die Stellen, an denen die Norm bewusst keine Zahl nennt.
- Norm
- DIN EN 10253-4:2025-10
- Werkstoff
- nichtrostender Stahl
- Bauform
- konzentrisch / exzentrisch
- Baumaß
- L

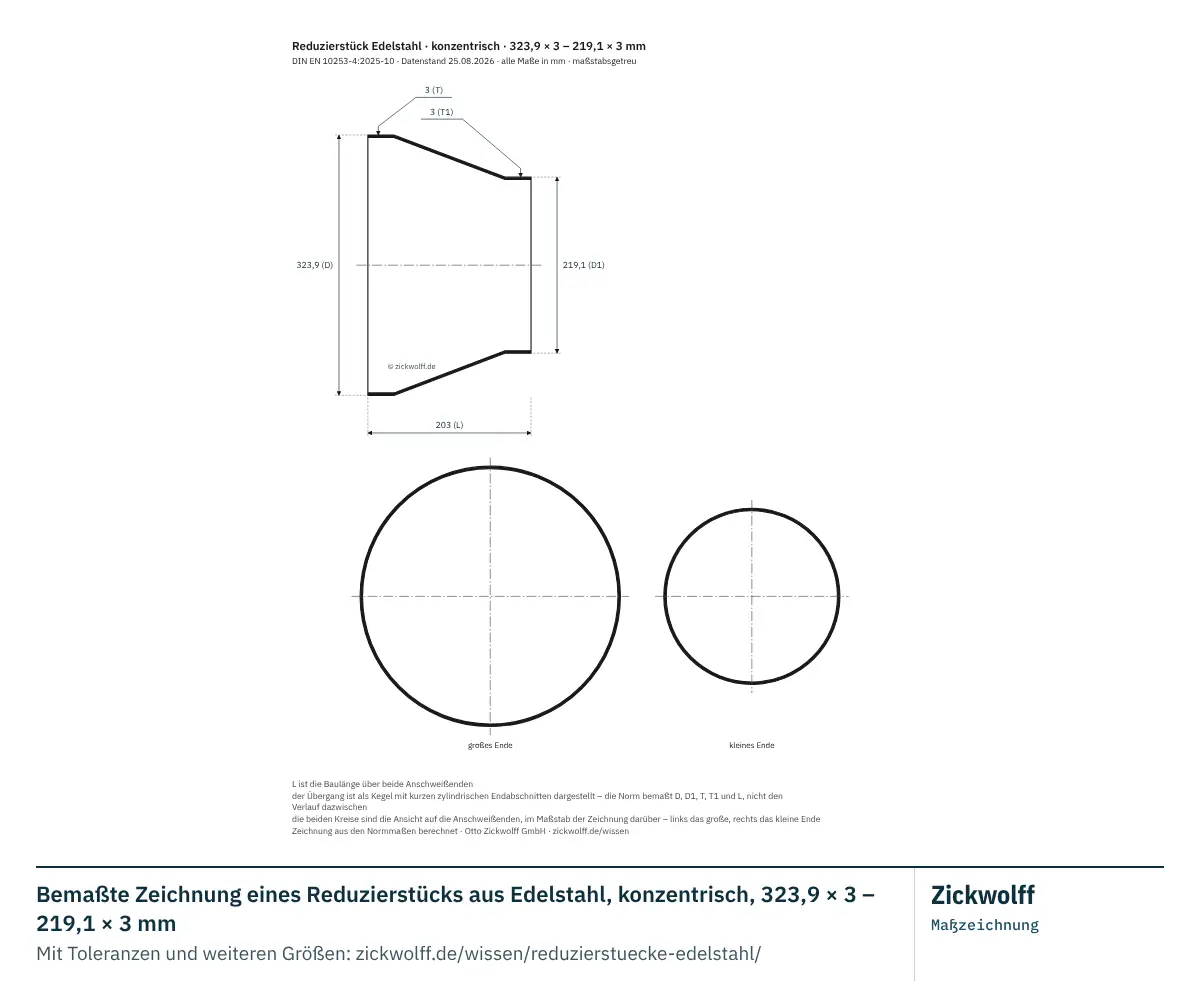

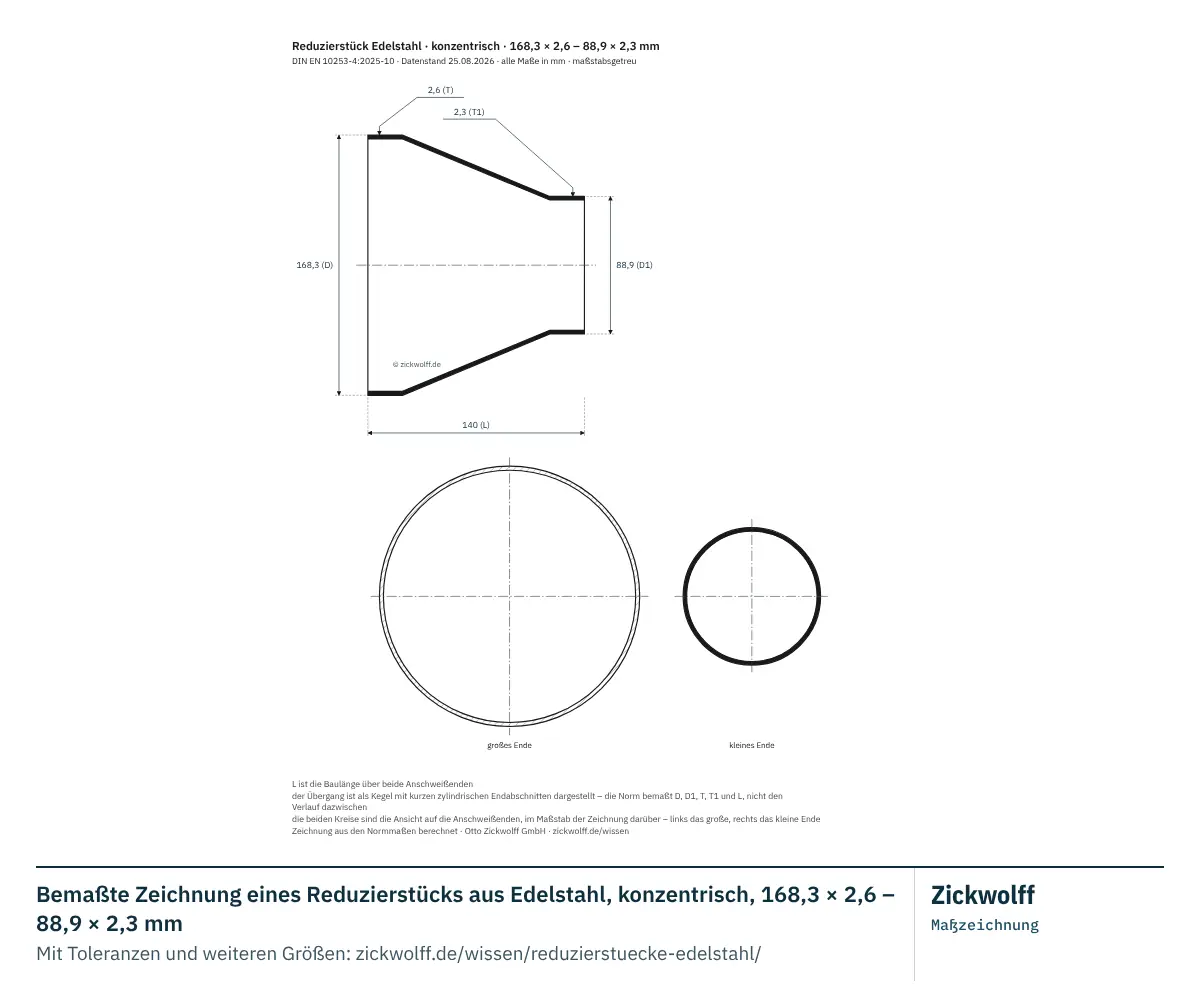

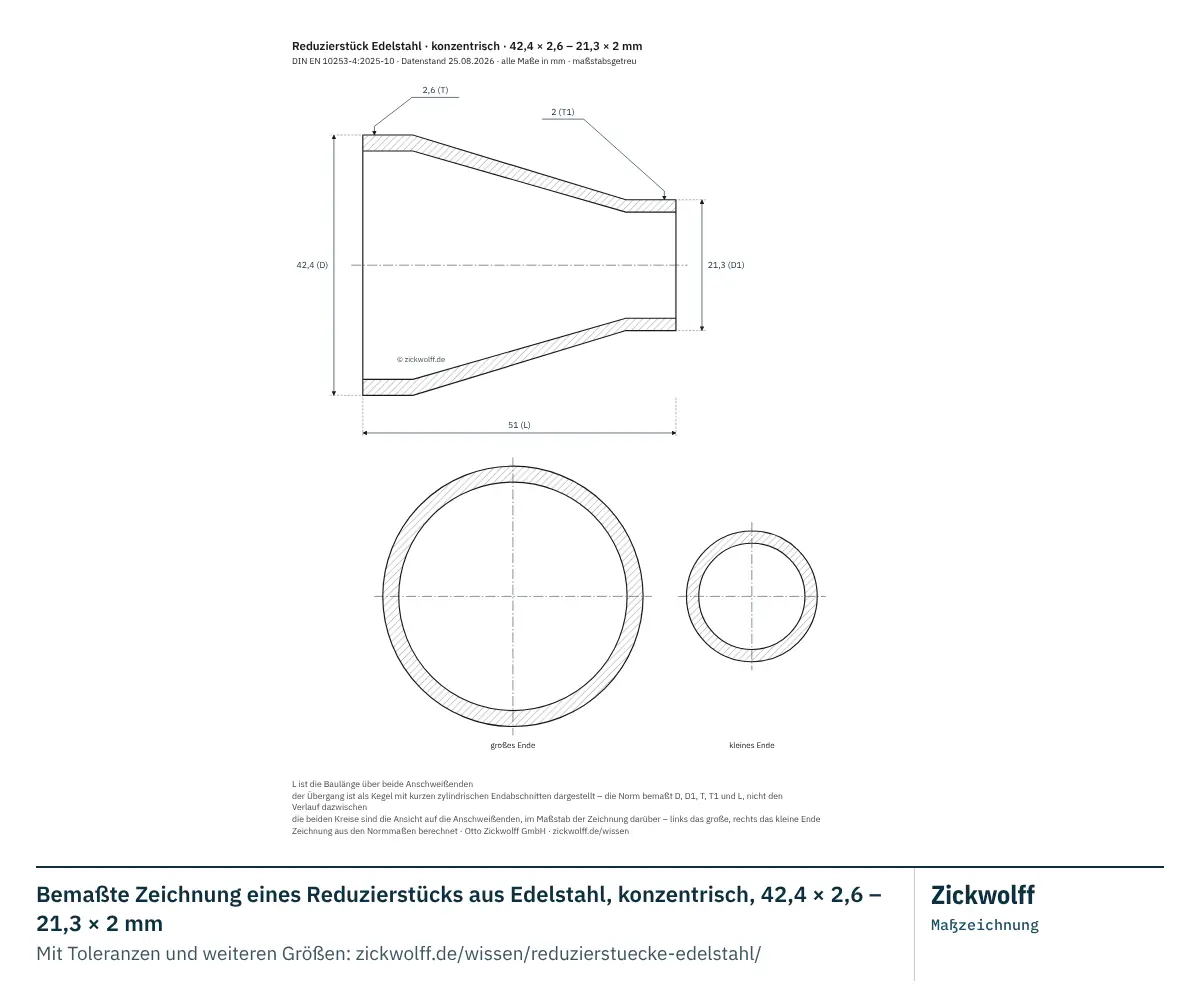

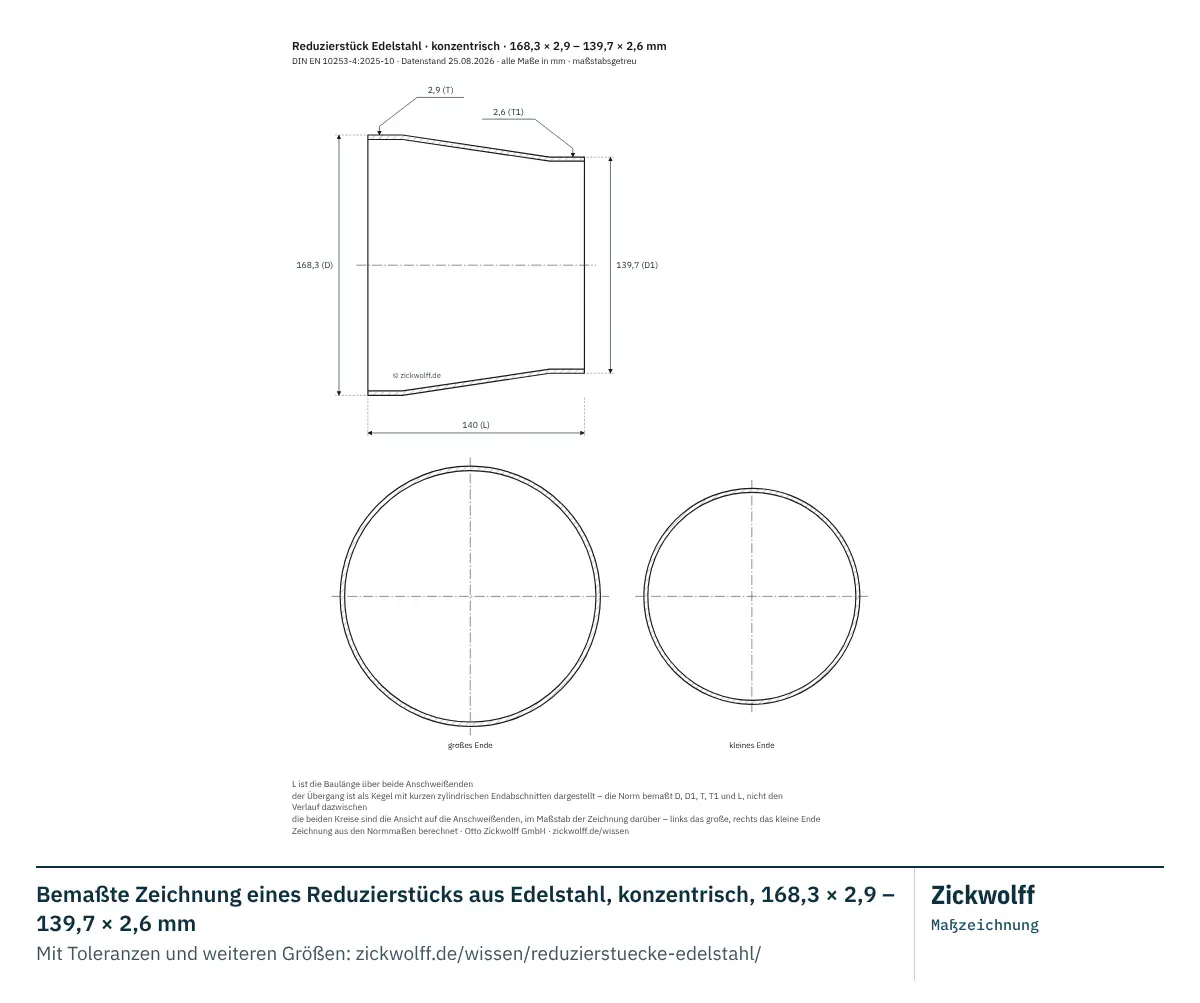

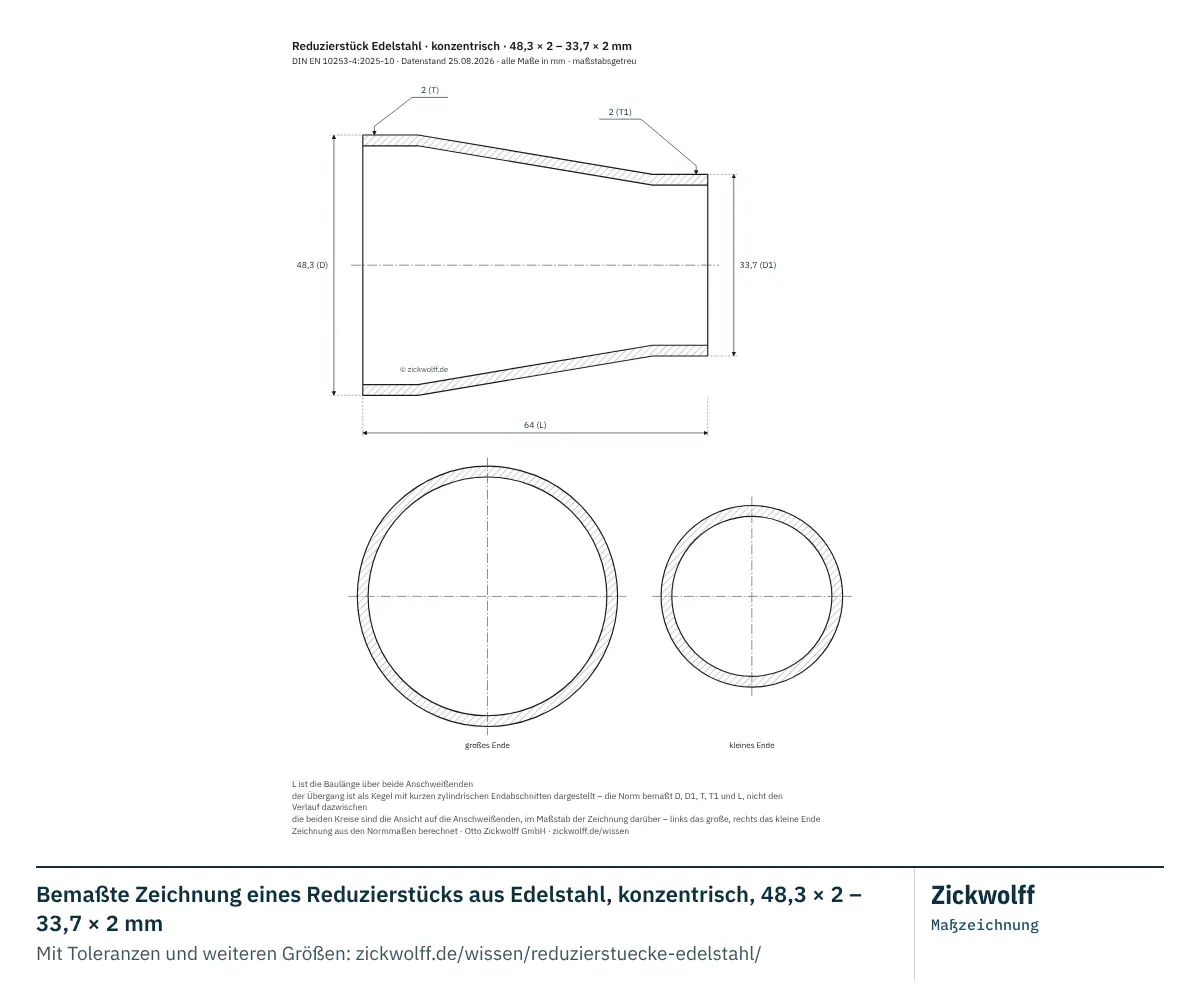

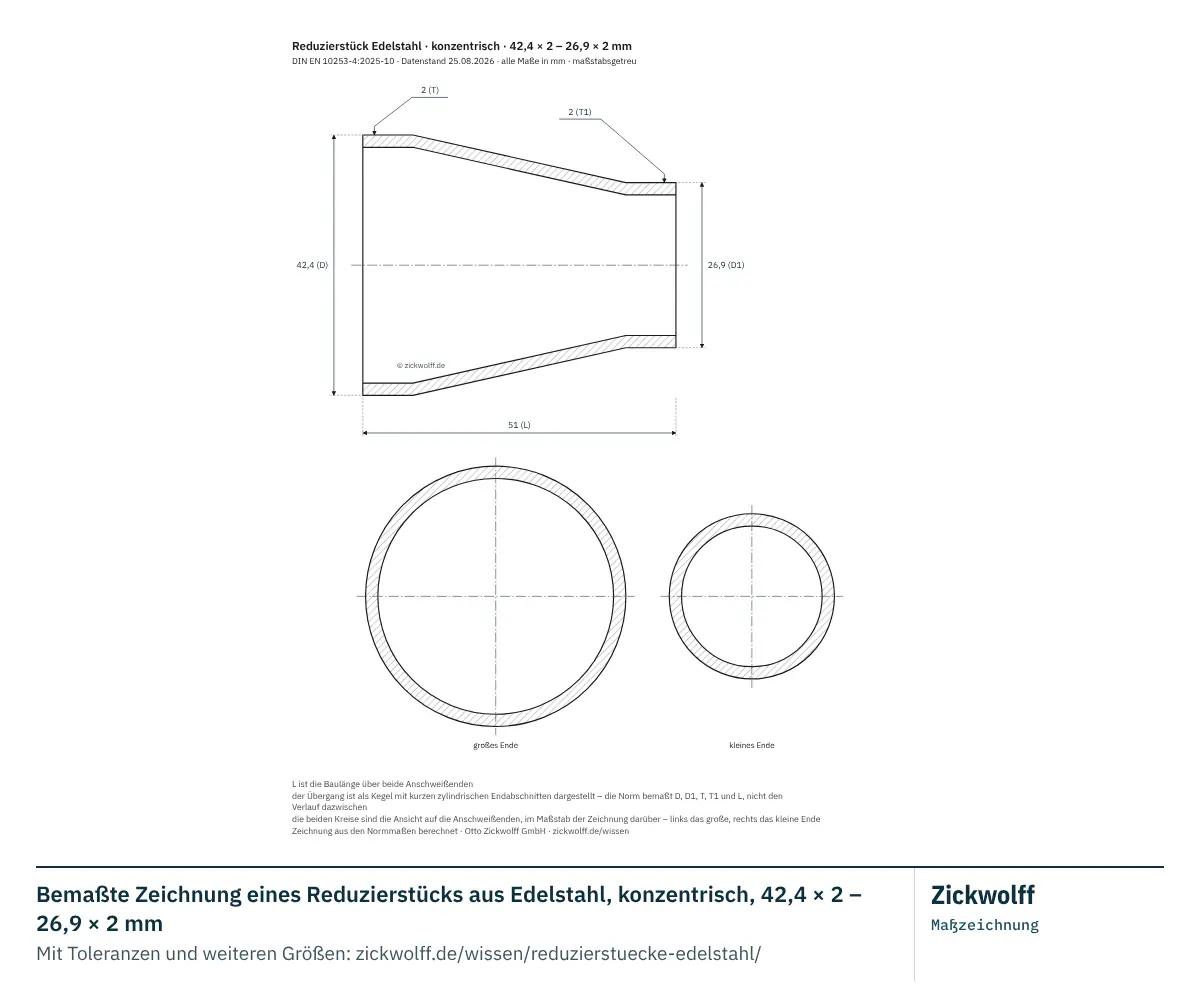

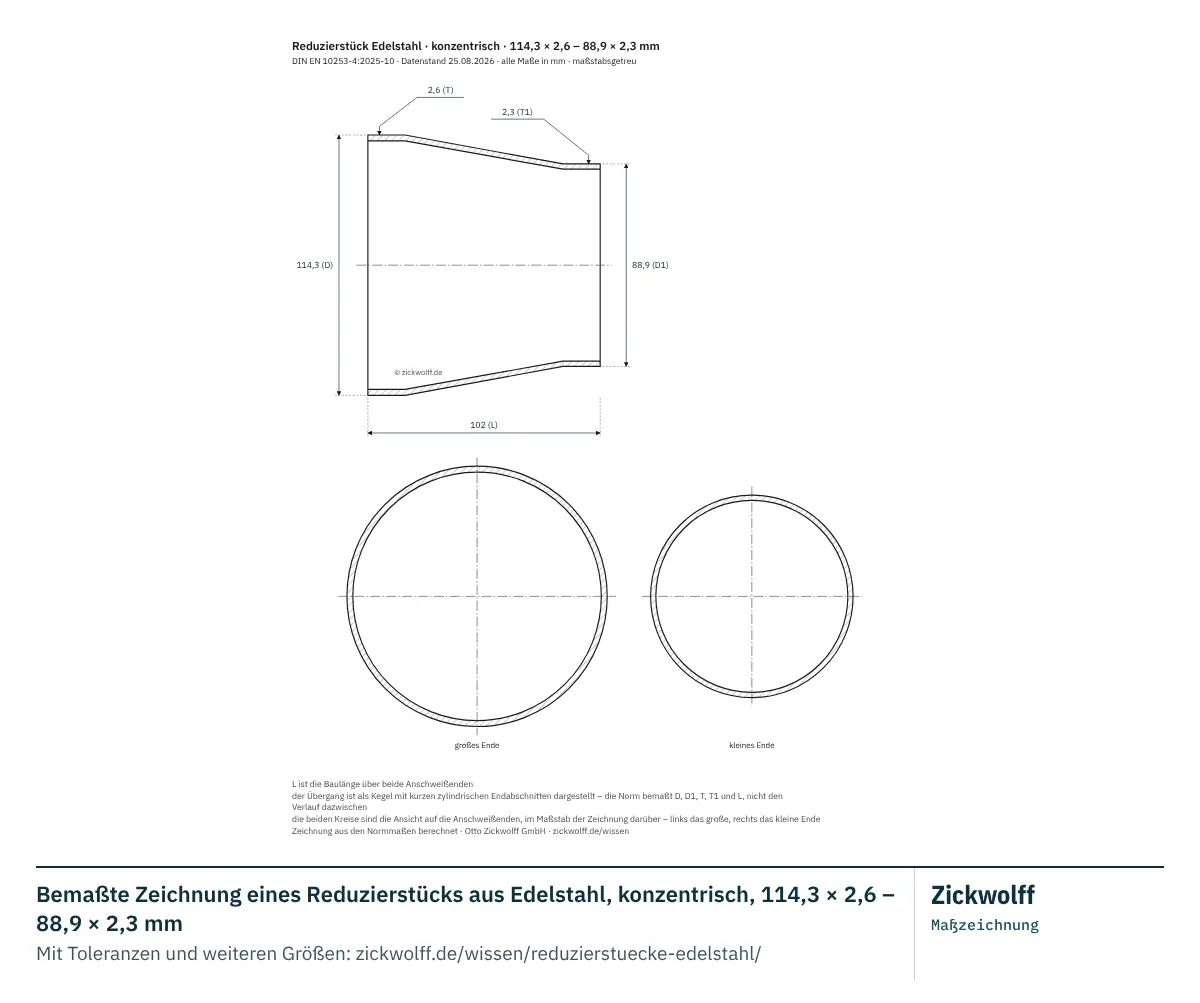

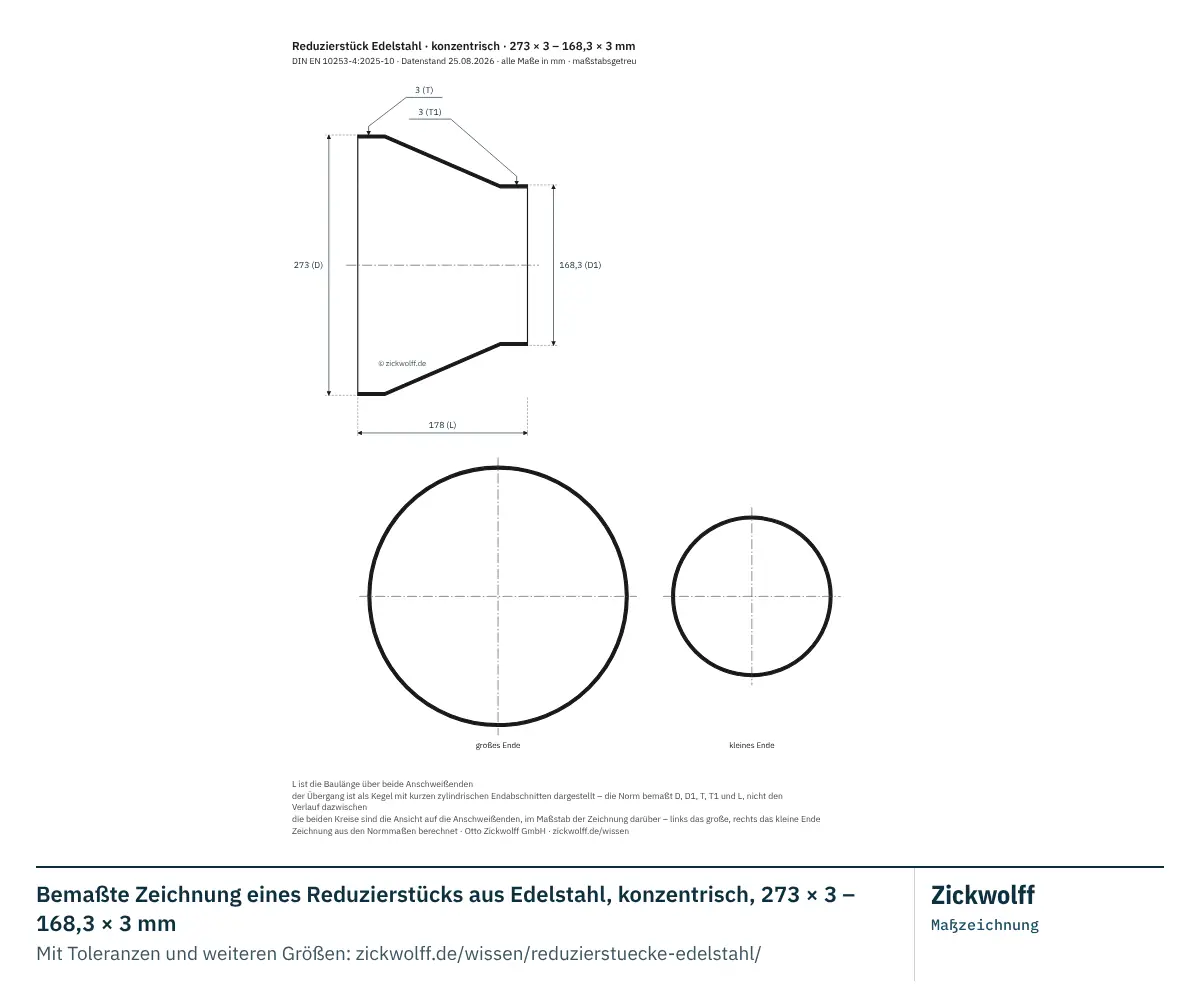

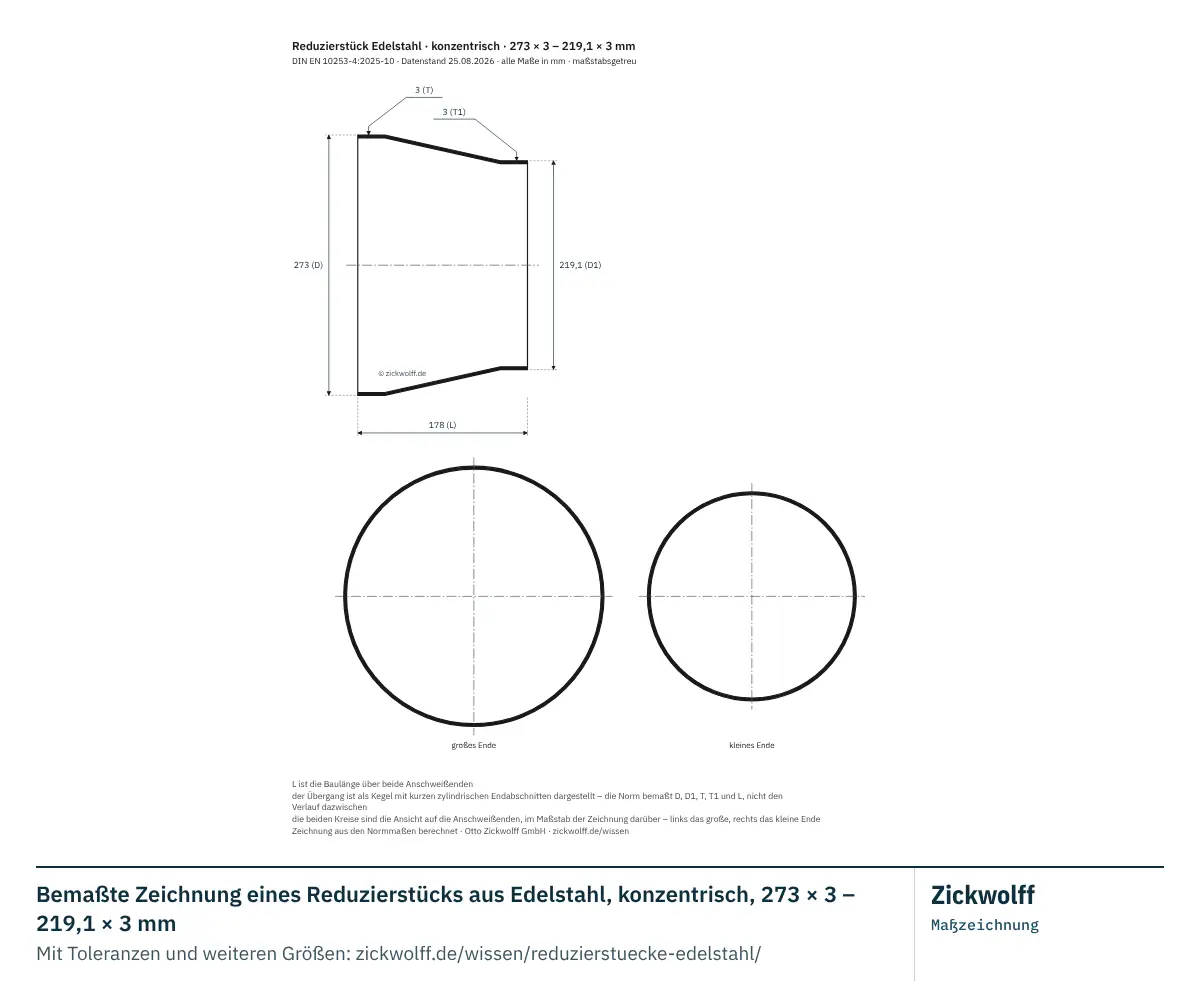

Maßfinder: bemaßte Zeichnung für eine bestimmte Größe
Bauform, großes Ende, kleines Ende und Wanddickenreihe wählen – Zeichnung und Maßtabelle zeigen dann genau diese Größe, mit den Zahlenwerten direkt in der Zeichnung statt nur den Maßbuchstaben. Was konzentrisch und exzentrisch unterscheidet und was Typ A von Typ B trennt, steht weiter unten auf dieser Seite. Die Maßtabellen zu den hier geführten Größenpaaren ebenfalls.
Die grauen Größen führt DIN EN 10253-4; unsere Maßübersicht führt sie als Bestellgröße – siehe die Tabelle „Weitere lieferbare Abmessungen“ unten.

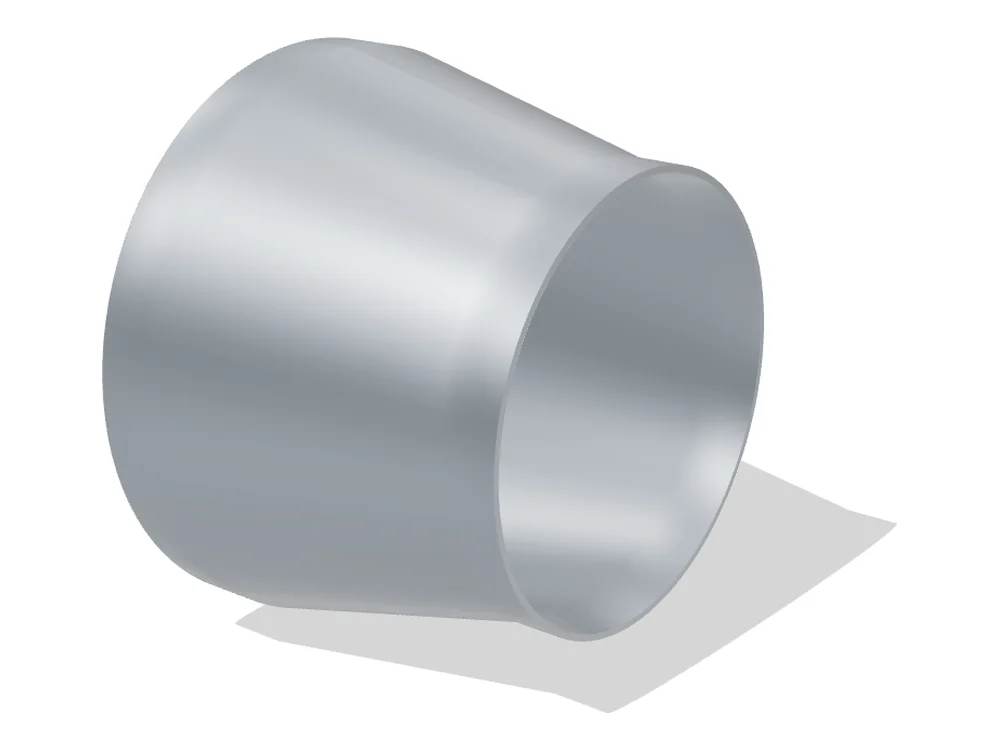

Reduzierstück Edelstahl · konzentrisch · 219,1 × 2,9 – 168,3 × 2,6 mm
Technische Grundlage: DIN EN 10253-4:2025-10. Die Darstellung wurde von Zickwolff für die praktische Anwendung aufbereitet: eigene Gliederung, eigene Benennungen und die Angabe, welcher Art jeder Wert ist. Maßgeblich für normative Anforderungen ist die Originalnorm.
| Merkmal | Wert | Art der Angabe |
|---|---|---|
| Grunddaten | ||
| Wanddickenreihe | Reihe T2,9-2,6 | Normmaß |
| Lieferbarkeit | ab Lager oder beschafft | Handelsangabe |
| Nennweite (großes Ende) | DN 200 | Zuordnung |
| Nennweite (kleines Ende) | DN 150 | Zuordnung |
| Anschlussmaße Die Maße an den Anschweißenden, die für die Verbindung mit dem anschließenden Rohr maßgeblich sind. | ||
| Außendurchmesser (großes Ende) D | 219,1 mm | Normmaß |
| Wanddicke (großes Ende) T | 2,9 mm | Normmaß |
| Innendurchmesser (großes Ende) | 213,3 mm | berechnet |
| Außendurchmesser (kleines Ende) D1 | 168,3 mm | Normmaß |
| Wanddicke (kleines Ende) T1 | 2,6 mm | Normmaß |
| Innendurchmesser (kleines Ende) | 163,1 mm | berechnet |
| Baumaße Die Maße, die den Einbauraum bestimmen. | ||
| Baulänge L | 152 mm | Normmaß |
Ohne Eintrag in der Spalte „Art der Angabe“: Normmaß. Ein Maß, das DIN EN 10253-4 für diese Größe festlegt.
Wo genau gemessen wird
- Außendurchmesser (großes Ende) D
- an den Anschweißenden über die Kante gemessen
- Außendurchmesser (kleines Ende) D1
- an den Anschweißenden über die Kante gemessen
- Innendurchmesser (großes Ende)
- ID = D − 2T
- Innendurchmesser (kleines Ende)
- ID1 = D1 − 2T1
- Baulänge L
- Gesamtlänge über beide Anschweißenden
Toleranzen (Grenzabmaße): welchen Bereich die Norm zulässt
Angegeben ist zu jedem Maß, welchen Bereich DIN EN 10253-4 zulässt – Mindestmaß und Höchstmaß statt des Abmaßes, das man erst verrechnen müsste. In der Zeichnung steht dafür kurz Toleranz – das Wort, das in der Praxis jeder benutzt. Fachsprachlich sind die beiden angegebenen Werte die Grenzmaße des Maßes, ihr Abstand ist die Toleranz und die Abweichungen vom Nennmaß sind die Grenzabmaße. Grundlage sind Abschnitt 11.2 mit Tabelle 8 und Tabelle 9 sowie Abschnitt 11.3; wo die Norm nichts festlegt, steht das da.
Diese Maße haben zwei Grenzabmaße – welches gilt, hängt vom konkreten Teil ab
Für die folgenden Maße legt die Norm zwei Grenzabmaße fest. Welches gilt, hängt nicht von der Nennweite ab, sondern vom konkreten Teil. Beide Fälle stehen deshalb ausgeschrieben da.
Diese Angabe bestimmt: Abweichung der Rundheit Ov.
Abweichung der Rundheit Ov – gerechnet als 100 · (Dmax − Dmin)/D, größter und kleinster Außendurchmesser im selben Querschnitt – an jedem Anschweißende zählt der Durchmesser dieses Endes
An welchem Anschweißende wird die Rundheit gemessen? (ein Reduzierstück hat zwei Anschweißenden mit verschiedenem Durchmesser: das große Ende mit D und das kleine Ende mit D1. Die Norm nennt die zulässige Rundheitsabweichung in Prozent des Durchmessers – und dieser Durchmesser ist der des Endes, an dem gemessen wird. Die beiden Enden können deshalb in verschiedenen Klassen liegen. Gemessen wird jeweils im gleichen Querschnitt größter minus kleinster Außendurchmesser)
- am großen Ende (⌀ D) Abweichung der Rundheit Bis D 406,4 kein eigener Grenzwert vorgegeben – aber Dmax und Dmin müssen jeweils im Durchmesser-Grenzabmaß liegen; das begrenzt die Differenz von selbst.
- am kleinen Ende (⌀ D1) Abweichung der Rundheit Bis D1 406,4 kein eigener Grenzwert vorgegeben – aber Dmax und Dmin müssen jeweils im Durchmesser-Grenzabmaß liegen; das begrenzt die Differenz von selbst.
- weiß ich nicht beide Fälle bleiben stehen
Was die Norm über die Maße der Zeichnung hinaus festlegt
Die folgenden Festlegungen hängen an keinem Maß der Zeichnung. Sie stehen hier in der Gliederung der Norm, mit deren Überschriften. Die Kennzeichnung an jeder Zeile sagt, welcher Art die Angabe ist – Normwert, Normaussage, Prüfkriterium am fertigen Teil oder Ausführungsregel.
Durchmesser
| Innendurchmesser an jeder Stelle Prüfkriterium | mindestens 130,48 mm (80 % von ID1) – Das Reduzierstück hat zwei Anschluss-Innendurchmesser – maßgebend ist das kleine Ende: keine Engstelle unter 80 % von dessen Innendurchmesser (ID1 = D1 − 2T1). Die Norm nennt den Bezug bei zwei verschieden großen Enden nicht ausdrücklich – das ist eine Auslegung, keine ausdrückliche Normaussage. |
|---|
Jedes Maß hat seinen Grund – wer weiß, warum er misst, misst besser.
Abweichung der Rundheit
| Abweichung der Rundheit Ov Normwert | am großen Ende (⌀ D): Bis D 406,4 kein eigener Grenzwert vorgegeben – aber Dmax und Dmin müssen jeweils im Durchmesser-Grenzabmaß liegen; das begrenzt die Differenz von selbst. · am kleinen Ende (⌀ D1): Bis D1 406,4 kein eigener Grenzwert vorgegeben – aber Dmax und Dmin müssen jeweils im Durchmesser-Grenzabmaß liegen; das begrenzt die Differenz von selbst. |
|---|
Grenzabmaße für die Wanddicke
| Wanddicke am Formstückkörper Normaussage | Am Formstückkörper ist kein oberes Grenzabmaß der Wanddicke definiert (Option 19: nach Bestellung). |
|---|
Grenzabmaße für ausgewählte Maße und Formtoleranz
| Formstückgeometrie (Abweichung von der Rechtwinkligkeit, Ausrichtung) Normwert | höchstens 2,19 mm (1 % von D, mindestens 1 mm) |
|---|
Die Norm prüft alle Grenzabweichungen für die Formstückgeometrie in der gleichen Position des Formstücks (Bild 9).
Wellenbildung
| Mittlere Höhe des Wellenbergs hm Prüfkriterium | höchstens 6,57 mm (3 % von D, höchstens 25 mm) |
|---|---|
| Länge des Wellenbergs LE Prüfkriterium | mindestens das 15-Fache von hm |
Endenbearbeitung
| Form der Enden Ausführungsregel | Bei Bestellwanddicken unter 3,2 mm dürfen die Enden nach Wahl des Herstellers rechtwinklig sein. |
|---|---|
| Nacharbeit: Fasenwinkel außen Ausführungsregel | höchstens 30° |
| Nacharbeit: Fasenwinkel innen Ausführungsregel | höchstens 18° |
| Gratfreiheit der Enden Ausführungsregel | Die Formstückenden müssen frei von gefährlichen Graten sein. |
Fundstellen der Grenzabmaße (16 Angaben)
- Abweichung der Rundheit (am großen Ende (⌀ D)) – 11.2.2
- Abweichung der Rundheit (am kleinen Ende (⌀ D1)) – 11.2.2
- Innendurchmesser an jeder Stelle – 11.2.1.2
- Wanddicke am Formstückkörper – 11.2.3 ANMERKUNG
- Formstückgeometrie (Abweichung von der Rechtwinkligkeit, Ausrichtung) – 11.2.4 und Bild 15
- Mittlere Höhe des Wellenbergs – 11.2.5
- Länge des Wellenbergs – 11.2.5
- Form der Enden – 11.3
- Nacharbeit: Fasenwinkel außen – 11.3
- Nacharbeit: Fasenwinkel innen – 11.3
- Gratfreiheit der Enden – 11.3
- Außendurchmesser (großes Ende) – 11.2.1.1
- Wanddicke (großes Ende) – Tabelle 8
- Außendurchmesser (kleines Ende) – 11.2.1.1
- Wanddicke (kleines Ende) – Tabelle 8
- Baulänge – Tabelle 9
Diese Angaben ersetzen den Bezug der Norm nicht. Wiedergegeben sind ausschließlich die Grenzabmaße der hier gewählten Größe. Vollständig – für alle Abmessungen und Formteile der Norm – stehen sie in DIN EN 10253-4:2025-10, Abschnitt 11.2 mit Tabelle 8 und Tabelle 9 sowie Abschnitt 11.3. Bezugsquelle: DIN Media.
Warum es Grenzabmaße überhaupt gibt und wie man sie liest, steht auf einer eigenen Seite: Toleranzen und Grenzabmaße.
Nicht im Maßfinder: ⌀ 57 – 26,9, ⌀ 57 – 33,7, ⌀ 57 – 42,4, ⌀ 57 – 48,3, ⌀ 108 – 48,3, ⌀ 108 – 60,3, ⌀ 108 – 76,1, ⌀ 108 – 88,9, ⌀ 133 – 60,3, ⌀ 133 – 76,1, ⌀ 133 – 88,9, ⌀ 133 – 114,3, ⌀ 159 – 76,1, ⌀ 159 – 88,9, ⌀ 159 – 114,3, ⌀ 159 – 139,7, ⌀ 559 – 355,6, ⌀ 559 – 406,4, ⌀ 559 – 457, ⌀ 559 – 508 – Für diese Kombinationen entsteht keine Maßzeile: die Norm nennt für einen der beiden Durchmesser keine Wanddickenreihe – ohne Wanddicke gibt es weder eine maßstäbliche Zeichnung noch eine vollständige Maßzeile.
Maße sind Nennmaße nach DIN EN 10253-4 und ersetzen nicht das Datenblatt der konkreten Ausführung. Keine Aussage zur Druck- oder Temperatureignung und keine Werkstoffaussage. L ist die Baulänge über beide Anschweißenden; die Bauform ändert an den Maßen nichts. Direktlink zu dieser Größe
So messen Sie richtig
Ein Reduzierstück bestimmt man an fünf Maßen: Außendurchmesser und Wanddicke am großen Ende (D, T), dasselbe am kleinen Ende (D1, T1) und die Gesamtlänge L über beide Anschweißenden. Die Durchmesser misst man über die Kante der Anschweißenden. Ob konzentrisch oder exzentrisch, sieht man, das misst man nicht: beim exzentrischen Reduzierstück läuft eine Seite gerade durch.
- Außendurchmesser (großes Ende) D
- an den Anschweißenden über die Kante gemessen
- Außendurchmesser (kleines Ende) D1
- an den Anschweißenden über die Kante gemessen
- Baulänge L
- Gesamtlänge über beide Anschweißenden
Ein Messwert trifft die Tabelle selten genau. Der Maßfinder auf dieser Seite zeigt die Grenzabmaße nach DIN EN 10253-4 zu jeder Größe – und die Rückwärtssuche „Bauteil bestimmen“ findet die Größe aus Ihren Messwerten.
Konzentrisch und exzentrisch
Beim konzentrischen Reduzierstück liegen beide Anschweißenden auf einer gemeinsamen Mittelachse – die Reduzierung läuft ringsum gleichmäßig. Beim exzentrischen sind die beiden Achsen parallel zueinander versetzt: eine Mantellinie läuft gerade durch, und das Teil bleibt an dieser Seite bündig mit der Leitung.
Die Norm führt beide Bauformen in einer Maßtabelle (Tabelle A.9): großes Ende D, kleines Ende D1, Wanddicken T und T1 und die Baulänge L sind identisch – auch das Gewicht unterscheidet sich nicht. Deshalb ist die Bauform im Maßfinder oben ein Schalter an der Zeichnung und keine eigene Größenauswahl. Nur der Ausnutzungsgrad hängt an der Bauform; die Tabellen dazu stehen weiter unten.
Wann welche Bauform eingebaut wird – gerade Mantellinie oben oder unten – steht auf der Grundlagenseite zu Reduzierstücken.
Typ A und Typ B: der Ausnutzungsgrad
Am kegeligen Übergang trägt ein Reduzierstück den Innendruck anders als das gerade Rohr. Die Norm beschreibt das mit zwei Ausführungen:
Ausführung
Typ A – verminderter Ausnutzungsgrad
Wanddicke am Formstückkörper wie an den Anschweißenden. Wie viel Innendruck das Teil gegenüber dem geraden Rohr trägt, sagt der Ausnutzungsgrad X in Prozent – für beide Bauformen getrennt, in den Tabellen unten.
Ausführung
Typ B – voller Ausnutzungsgrad
Verstärkte Wanddicke am Formstückkörper, ausgelegt auf denselben Innendruck wie das gerade Rohr. Die Norm prüft die nötige Wanddicke nach Anhang B; ausgewiesen wird sie in Anhang D.
Die Ausnutzungsgrade auf dieser Seite sind von uns berechnet – über die Gleichungen des Anhangs B, Abschnitt B.4.5, mit rechnerischer Gegenprobe (Normbezug: Anhang C).
Was diese Seite noch nicht zeigt. Die verstärkte Wanddicke des Typs B ist hier nicht angegeben. Wir haben den zugehörigen Prüfweg (Anhang B, B.5.4) noch nicht gegen die Werte des Anhangs D gehalten – und eine ungeprüfte Zahl sähe auf dieser Seite genauso aus wie eine geprüfte. Sie kommt dazu, sobald sie belegt ist.
Die Baulänge L
Das Reduzierstück hat genau ein Baumaß: L, die Länge über beide Anschweißenden. Sie hängt nur am großen Ende – alle kleinen Enden desselben Durchgangs teilen dieselbe Baulänge.
Mehr bemaßt die Norm am Übergang nicht: weder den Kegelwinkel noch die Länge der zylindrischen Endabschnitte. Die Zeichnung oben sagt das in ihrer Fußzeile – gezeichnet ist die übliche Form, bemaßt ist, was die Norm festlegt.
Die zulässigen Abweichungen von L stehen in DIN EN 10253-4, Tabelle 9; die Zeichnung oben zeigt sie im Toleranzmodus als zweite Zeile am Maß.
Grenzabmaße und Rundheit – je Anschweißende
Die Zeichnung oben führt den vollständigen Toleranzblock – hier die Punkte, die beim Reduzierstück besonders sind:
- Jedes Ende zählt mit seinem eigenen Durchmesser. Die Norm misst „die entsprechenden Außendurchmesser (D–D1) … an den Anschweißenden“ (Abschnitt 11.2.1.1). Für das kleine Ende gelten Durchmesser- und Wanddicken-Grenzabmaße deshalb mit D1 und T1 – nicht mit den Werten des großen Endes. Bei einem 711 – 508 kann das große Ende so in einer anderen Staffel liegen als das kleine.
- Keine Rundheitsgrenze am Formstückkörper. Die 4 % am Körper gelten laut Abschnitt 11.2.2 nur „bei Rohrbogen und Rohrbogen 180°“. An den Schweißenden gilt die Staffel des Teils 4 – je Ende mit seinem Durchmesser: bis ⌀ 406,4 im Durchmesser-Grenzabmaß enthalten, darüber 2 % bei einem Verhältnis D/T bis 100, sonst nach Vereinbarung.
- Keine Formtoleranz P. Sie ist in der Baumaßtabelle ausdrücklich als Formtoleranz für Rohrbogen geführt.
Die Wanddicken-Grenzabmaße hängen über ⌀ 610 mm daran, ob das Formstück nahtlos oder geschweißt ist – auch das je Ende mit dessen Durchmesser und Wanddicke. Darunter macht die Unterscheidung für die Maße keinen Unterschied.
Welche Größen diese Seite zeigt – und woher sie kommen
Die Maßtabelle der Norm nennt je Durchgang einen Bereich möglicher kleiner Enden („57 × 26,9 bis 48,3“) – welche Größen darin liegen, zählt der normative Anhang C einzeln aus. Diese Aufzählung ist die Quelle der Größenpaare auf dieser Seite.
Eine Gruppe verdient einen Hinweis:
- Fünf Durchgänge bleiben ohne Zeichnung und ohne Maßzeile (⌀ 57: L 76 mm, kleine Enden 26,9 bis 48,3 mm; ⌀ 108: L 102 mm, kleine Enden 48,3 bis 88,9 mm; ⌀ 133: L 127 mm, kleine Enden 60,3 bis 114,3 mm; ⌀ 159: L 140 mm, kleine Enden 76,1 bis 139,7 mm; ⌀ 559: L 508 mm, kleine Enden 355,6 bis 508 mm). Die Maßtabelle der Norm nennt für sie eine Baulänge und einen Bereich kleiner Enden, aber Anhang C zählt die Paare nicht aus, und die Wanddickenreihen der Norm (Tabelle 7) führen diese Durchmesser nicht – ohne Wanddicke gibt es weder eine maßstäbliche Zeichnung noch eine vollständige Maßzeile. Hier stehen deshalb nur die Werte, die die Norm angibt: Baulänge und Bereich.
Wir schreiben das aus, statt es stillschweigend zu glätten: eine Lücke, die man sieht, ist etwas anderes als eine geratene Zahl.
Maßtabellen für Reduzierstücke aus Edelstahl: 43 Größenpaare
Zickwolff-Maßübersicht (Normbezug DIN EN 10253-4) – eine Zeile je Größenpaar aus großem und kleinem Ende, die Wanddicken je Reihe nebeneinander; sie gelten für die konzentrische wie die exzentrische Bauform. Wer eine bemaßte Zeichnung zu einer dieser Größen braucht, findet sie im Maßfinder oben auf dieser Seite.
Nennmaße Ausnutzungsgrad außerhalb der Vorzugsreihe Weitere lieferbare Abmessungen
Nennmaße je Wanddickenreihe
T ist die Wanddicke am großen Ende, T1 die am kleinen; beide gehören zu derselben Reihennummer. L ist die Baulänge über beide Anschweißenden.
Ganze Tabelle anzeigen · mehr als 30 Zeilen
| DAußendurchmesser (großes Ende) in mm | DNNennweite (großes Ende) | D1Außendurchmesser (kleines Ende) in mm | DN1Nennweite (kleines Ende) in DN | LBaulänge in mm | Reihe 2 | Reihe 3 | Reihe 5 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| T – Wanddicke großes Ende in mm, Reihe 2 | T1 – Wanddicke kleines Ende in mm, Reihe 2 | T – Wanddicke großes Ende in mm, Reihe 3 | T1 – Wanddicke kleines Ende in mm, Reihe 3 | T – Wanddicke großes Ende in mm, Reihe 5 | T1 – Wanddicke kleines Ende in mm, Reihe 5 | |||||
| 26,9 | 20 | 17,2 | 10 | 38 | keine Wanddicke für das kleine Ende in dieser Reihe | keine Wanddicke für beide Enden in dieser Reihe | 2,3 | 2 | ||

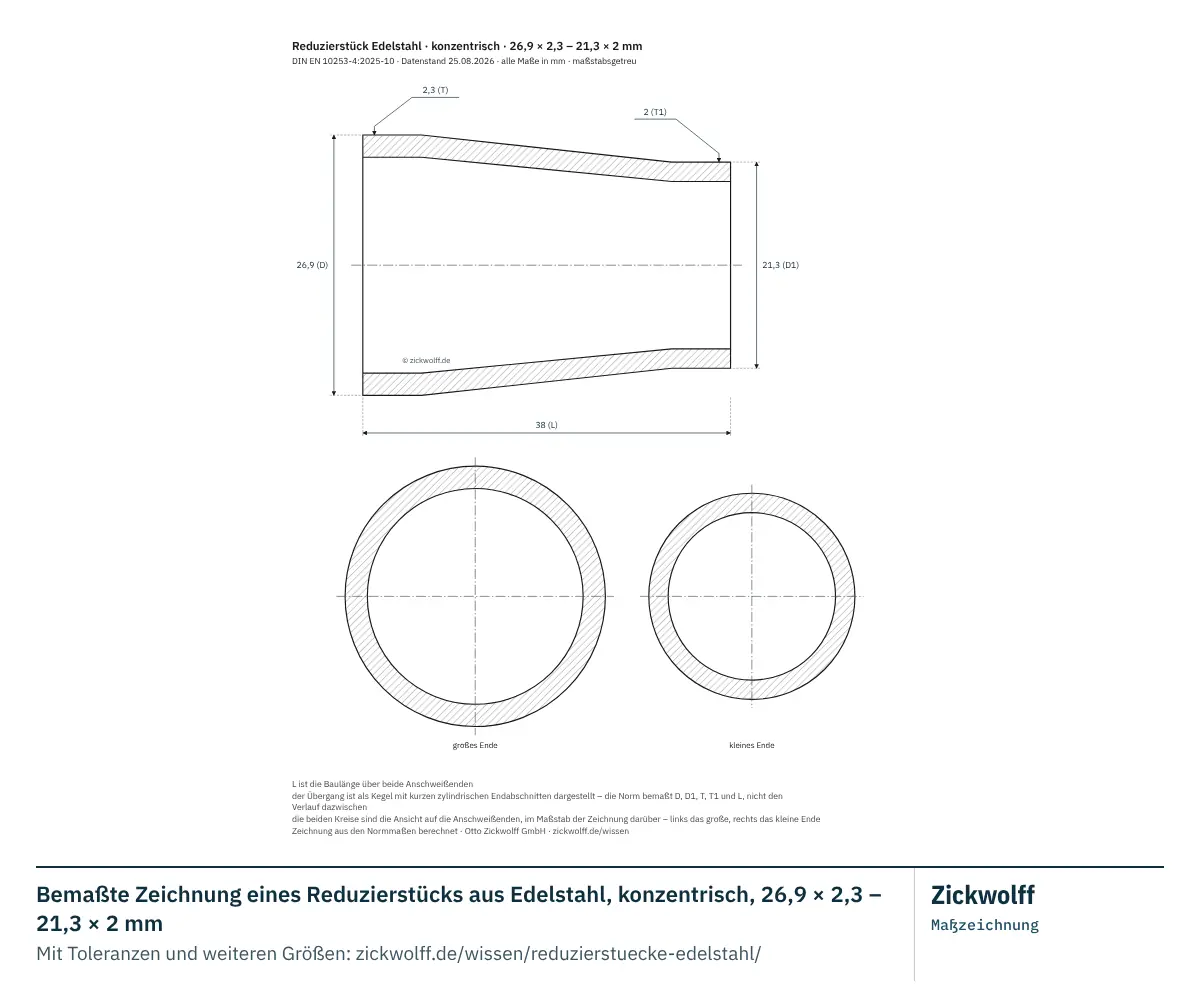

| 26,9 | 20 | 21,3 | 15 | 38 | keine Wanddicke für das kleine Ende in dieser Reihe | keine Wanddicke für beide Enden in dieser Reihe | 2,3 | 2 | ||

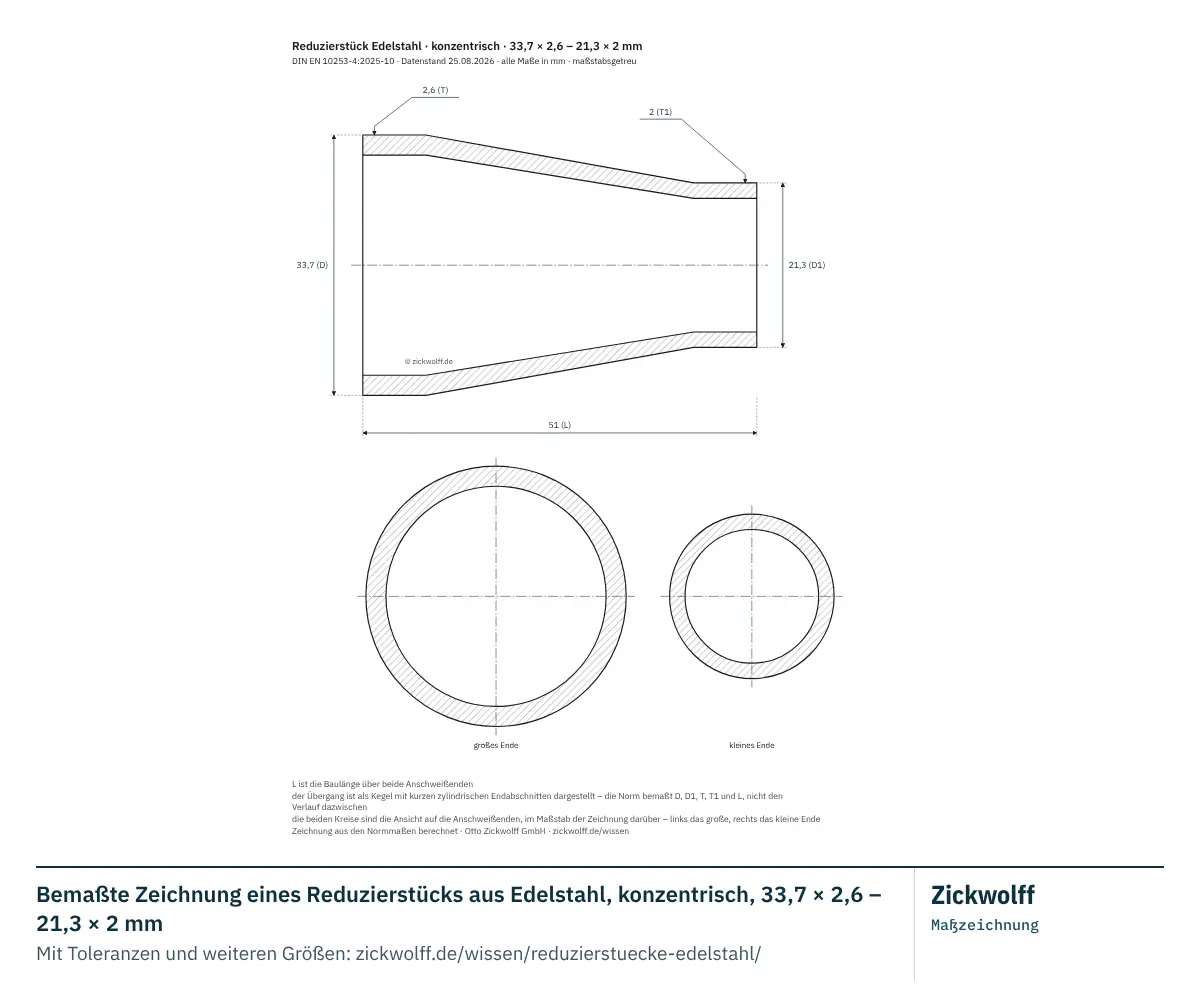

| 33,7 | 25 | 21,3 | 15 | 51 | keine Wanddicke für das kleine Ende in dieser Reihe | keine Wanddicke für das kleine Ende in dieser Reihe | 2,6 | 2 | ||

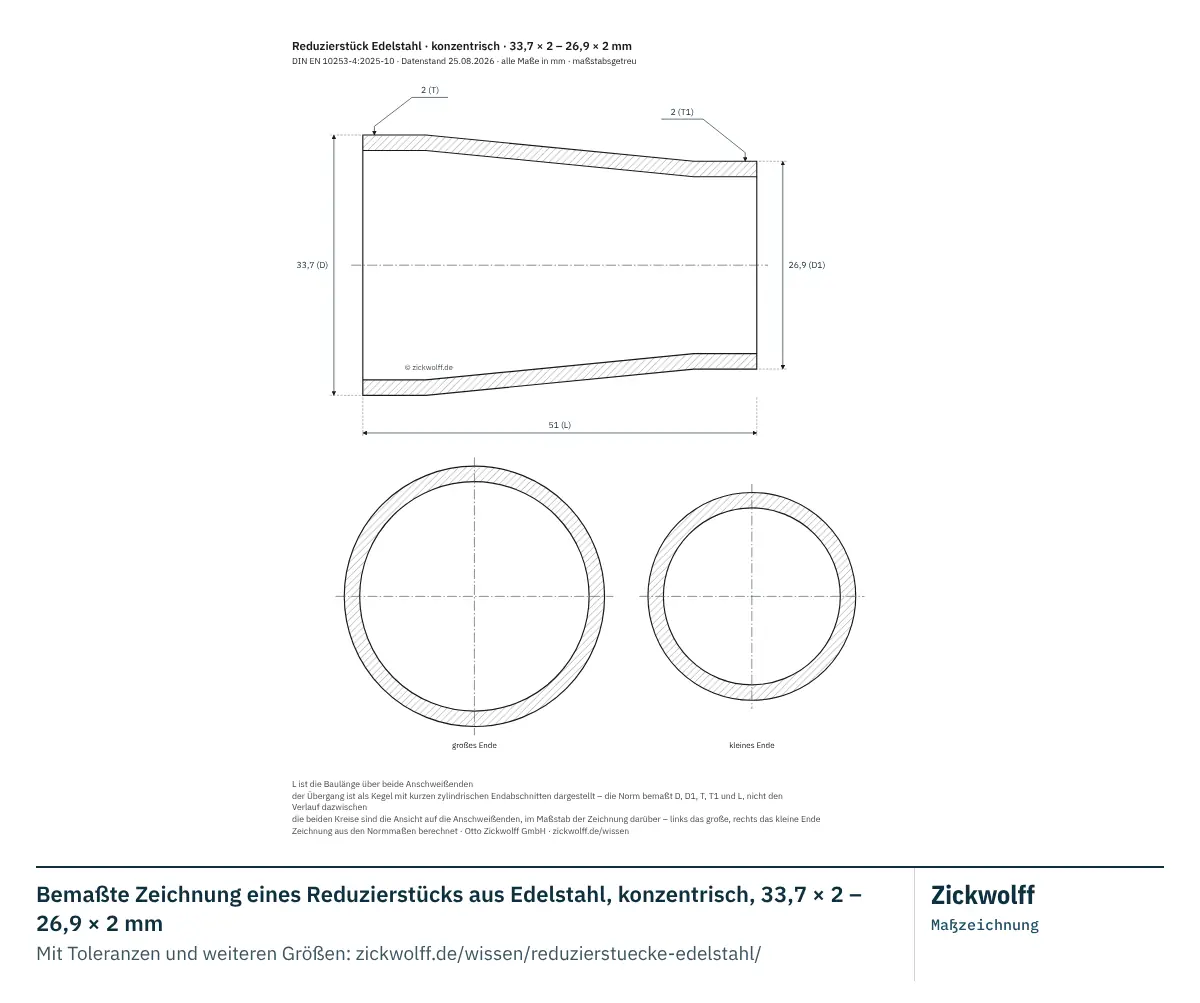

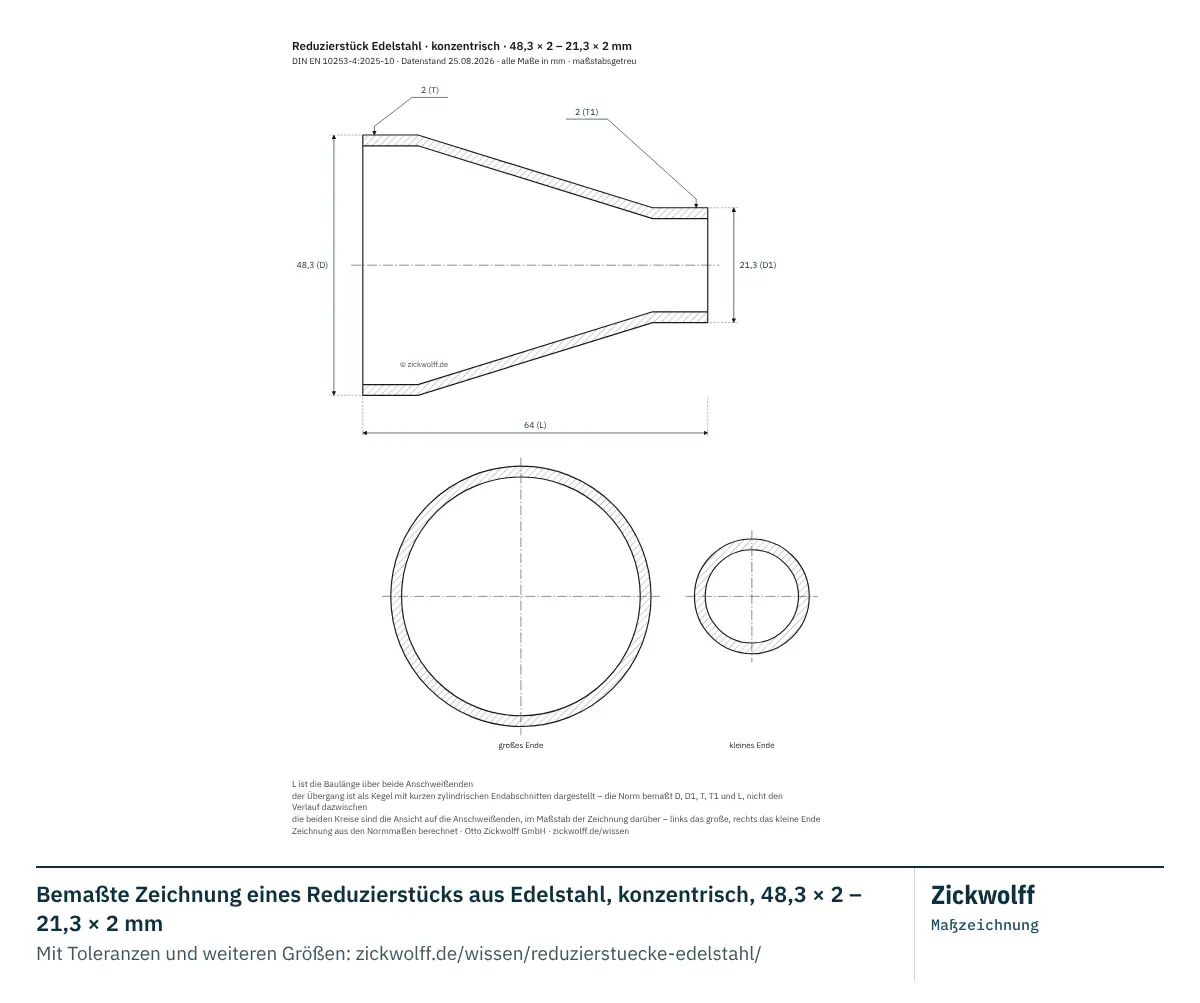

| 33,7 | 25 | 26,9 | 20 | 51 | 2 | 2 | keine Wanddicke für das kleine Ende in dieser Reihe | 2,6 | 2,3 | |
| 42,4 | 32 | 21,3 | 15 | 51 | keine Wanddicke für das kleine Ende in dieser Reihe | keine Wanddicke für das kleine Ende in dieser Reihe | 2,6 | 2 | ||
| 42,4 | 32 | 26,9 | 20 | 51 | 2 | 2 | keine Wanddicke für das kleine Ende in dieser Reihe | 2,6 | 2,3 | |
| 42,4 | 32 | 33,7 | 25 | 51 | 2 | 2 | diese Wanddickenreihe zeigen wir zurzeit nicht | 2,6 | 2,6 | |

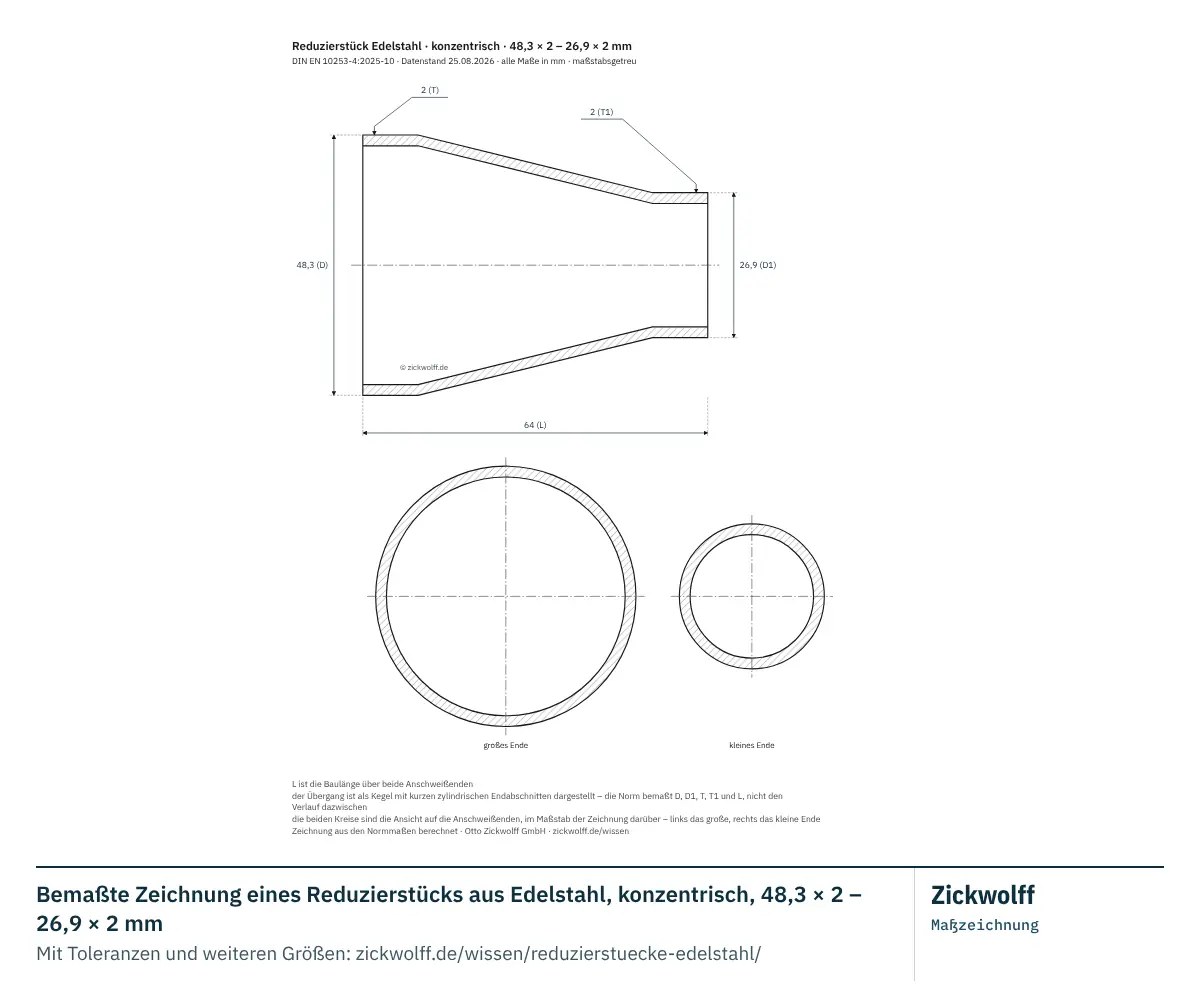

| 48,3 | 40 | 26,9 | 20 | 64 | 2 | 2 | keine Wanddicke für das kleine Ende in dieser Reihe | 2,6 | 2,3 | |
| 48,3 | 40 | 33,7 | 25 | 64 | 2 | 2 | diese Wanddickenreihe zeigen wir zurzeit nicht | 2,6 | 2,6 | |

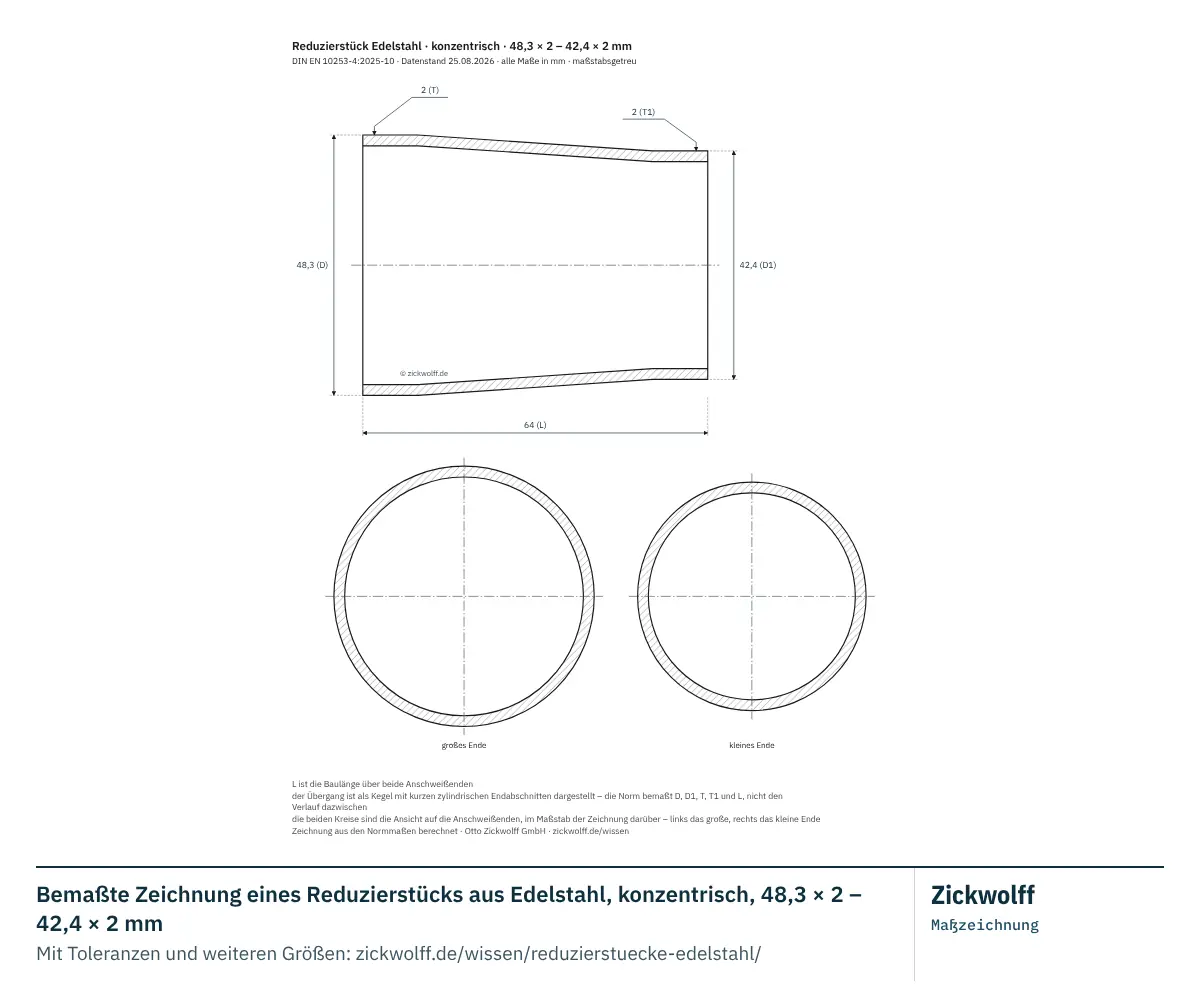

| 48,3 | 40 | 42,4 | 32 | 64 | 2 | 2 | diese Wanddickenreihe zeigen wir zurzeit nicht | 2,6 | 2,6 | |

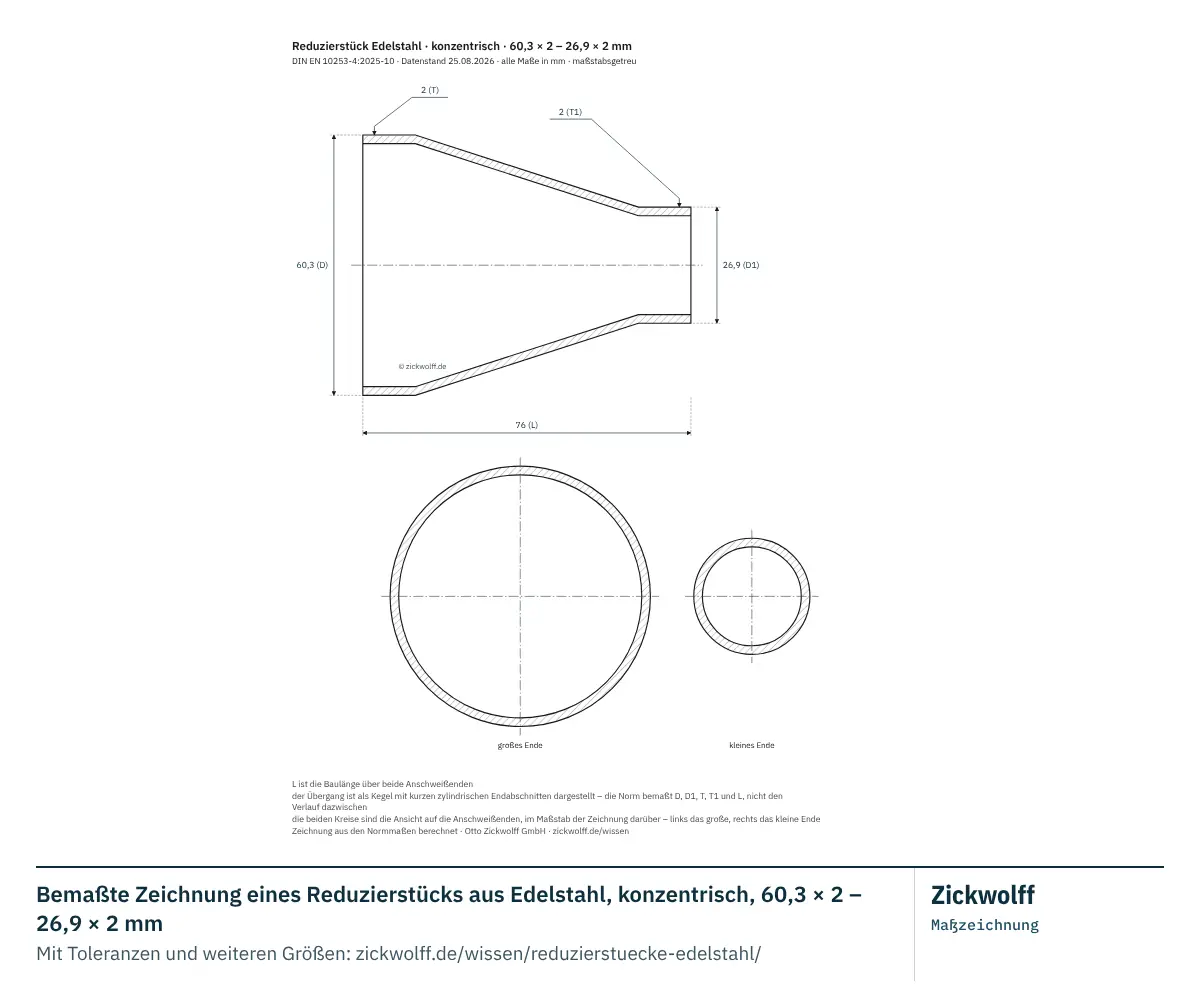

| 60,3 | 50 | 26,9 | 20 | 76 | 2 | 2 | keine Wanddicke für das kleine Ende in dieser Reihe | diese Wanddickenreihe zeigen wir zurzeit nicht | ||
| 60,3 | 50 | 33,7 | 25 | 76 | 2 | 2 | diese Wanddickenreihe zeigen wir zurzeit nicht | 2,9 | 2,6 | |
| 60,3 | 50 | 42,4 | 32 | 76 | 2 | 2 | diese Wanddickenreihe zeigen wir zurzeit nicht | 2,9 | 2,6 | |

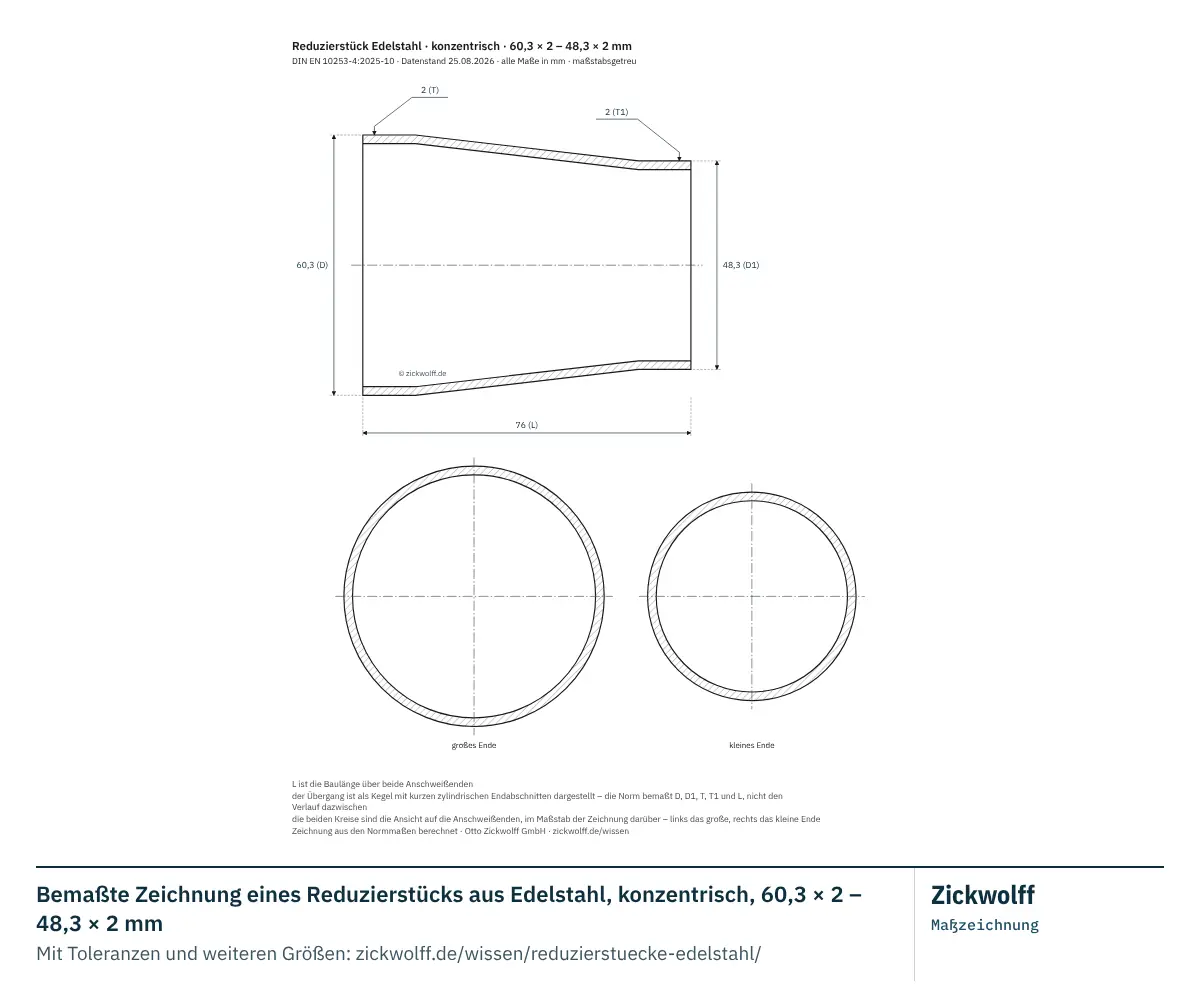

| 60,3 | 50 | 48,3 | 40 | 76 | 2 | 2 | diese Wanddickenreihe zeigen wir zurzeit nicht | 2,9 | 2,6 | |

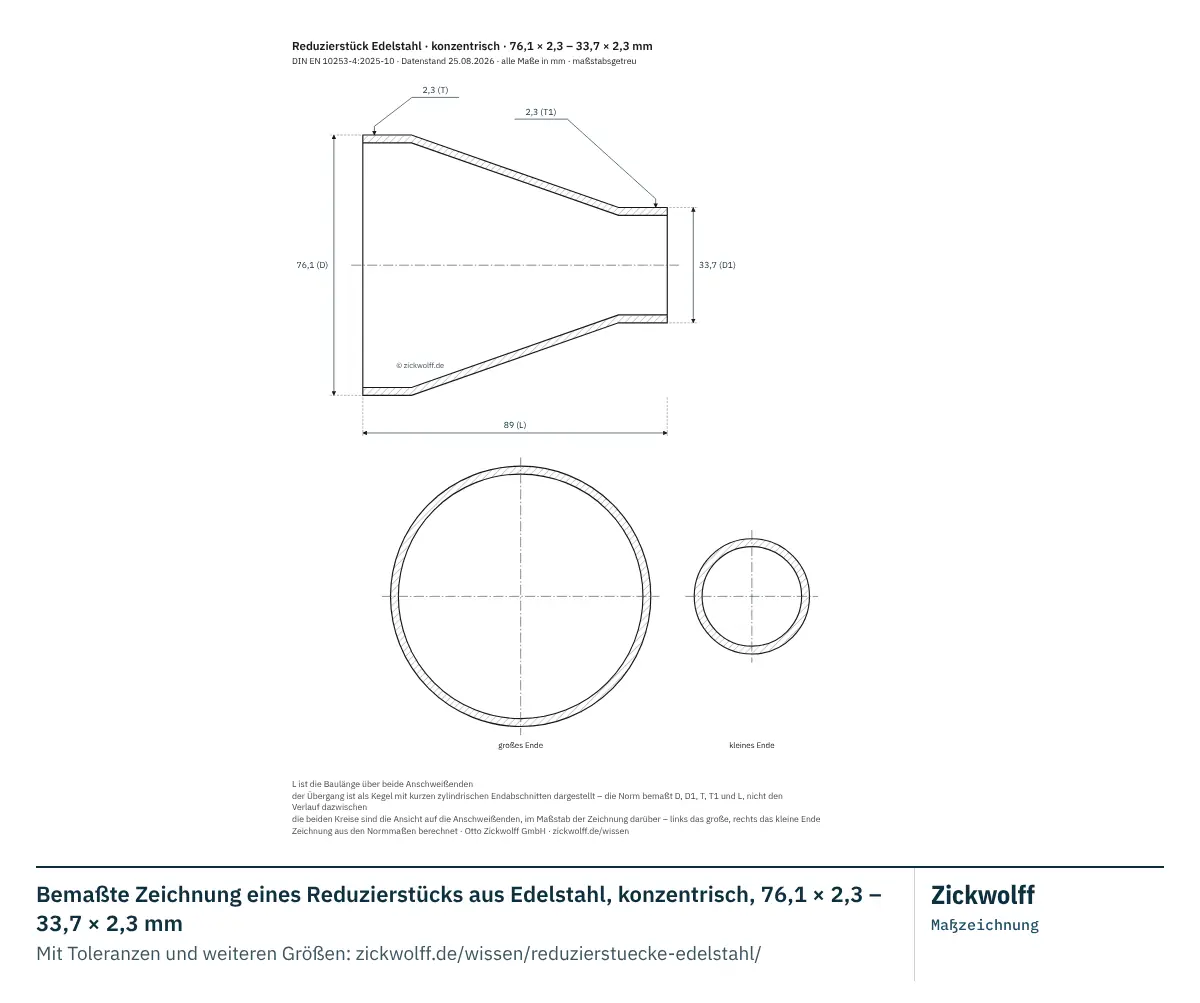

| 76,1 | 65 | 33,7 | 25 | 89 | diese Wanddickenreihe zeigen wir zurzeit nicht | 2,3 | 2,3 | diese Wanddickenreihe zeigen wir zurzeit nicht | ||
| 76,1 | 65 | 42,4 | 32 | 89 | 2 | 2 | diese Wanddickenreihe zeigen wir zurzeit nicht | 2,9 | 2,6 | |
| 76,1 | 65 | 48,3 | 40 | 89 | 2 | 2 | diese Wanddickenreihe zeigen wir zurzeit nicht | 2,9 | 2,6 | |

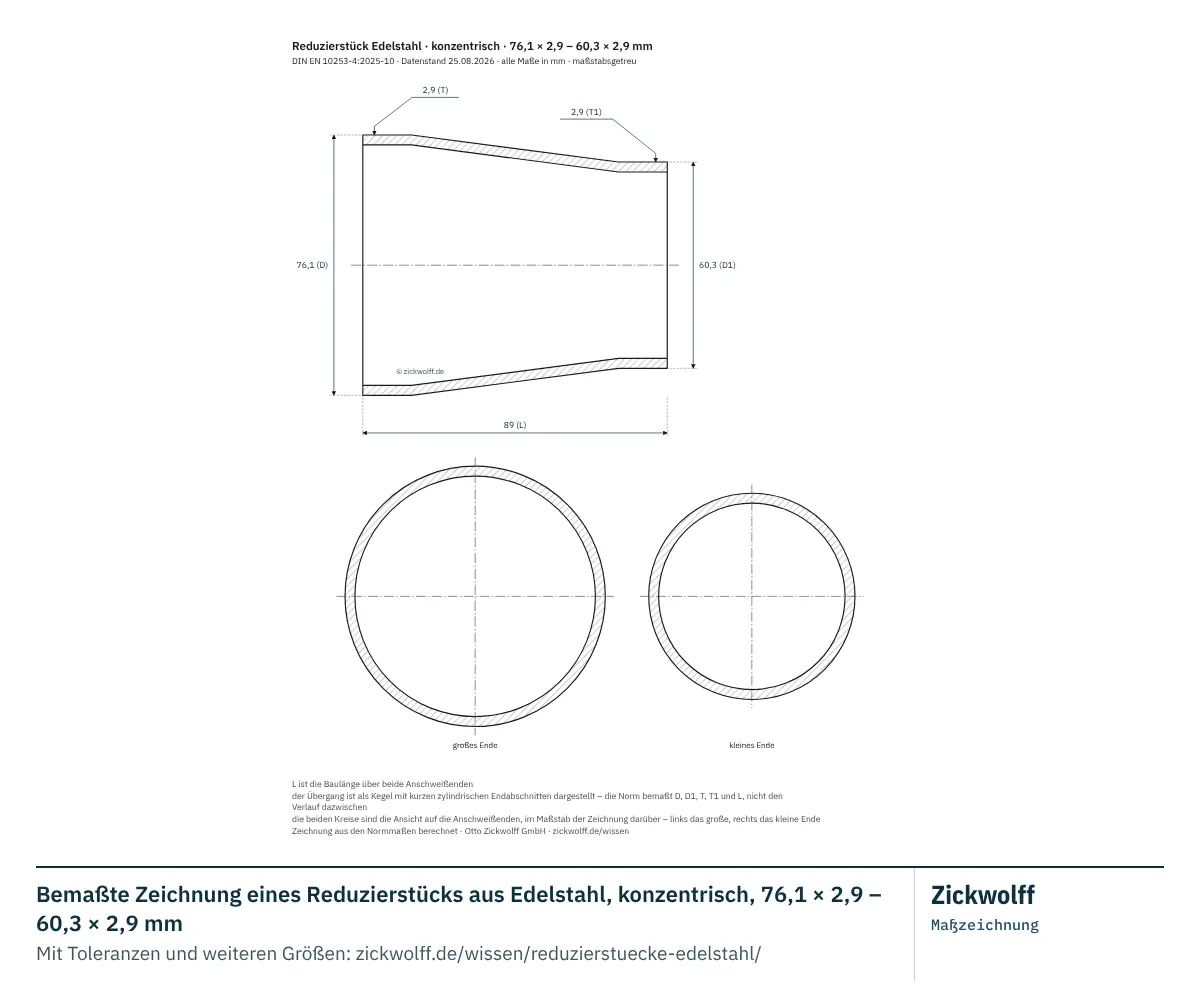

| 76,1 | 65 | 60,3 | 50 | 89 | diese Wanddickenreihe zeigen wir zurzeit nicht | diese Wanddickenreihe zeigen wir zurzeit nicht | 2,9 | 2,9 | ||
| 88,9 | 80 | 42,4 | 32 | 89 | 2,3 | 2 | diese Wanddickenreihe zeigen wir zurzeit nicht | 3,2 | 2,6 | |
| 88,9 | 80 | 48,3 | 40 | 89 | 2,3 | 2 | diese Wanddickenreihe zeigen wir zurzeit nicht | 3,2 | 2,6 | |
| 88,9 | 80 | 60,3 | 50 | 89 | 2,3 | 2 | diese Wanddickenreihe zeigen wir zurzeit nicht | 3,2 | 2,9 | |

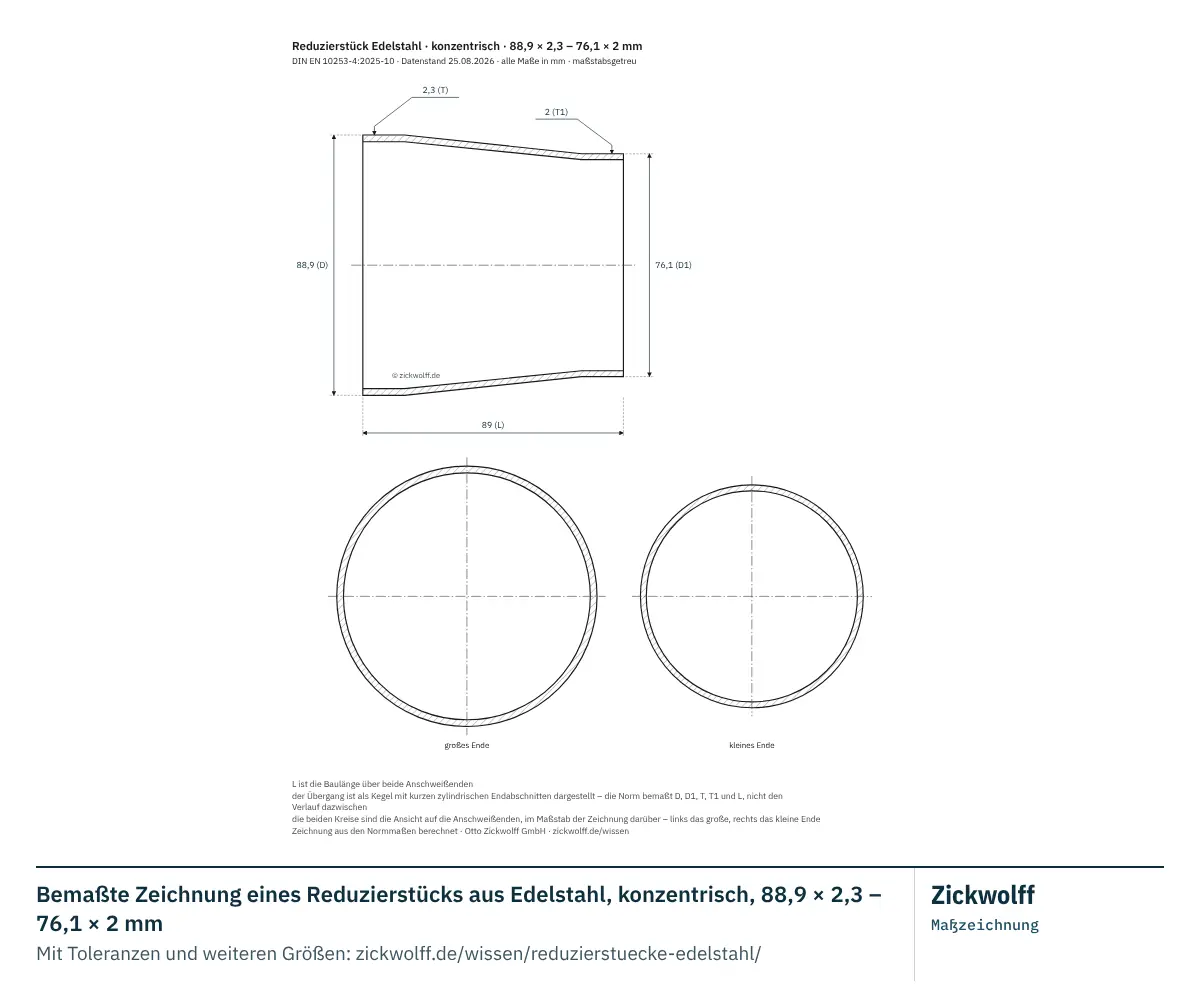

| 88,9 | 80 | 76,1 | 65 | 89 | 2,3 | 2 | 2,6 | 2,3 | 3,2 | 2,9 |

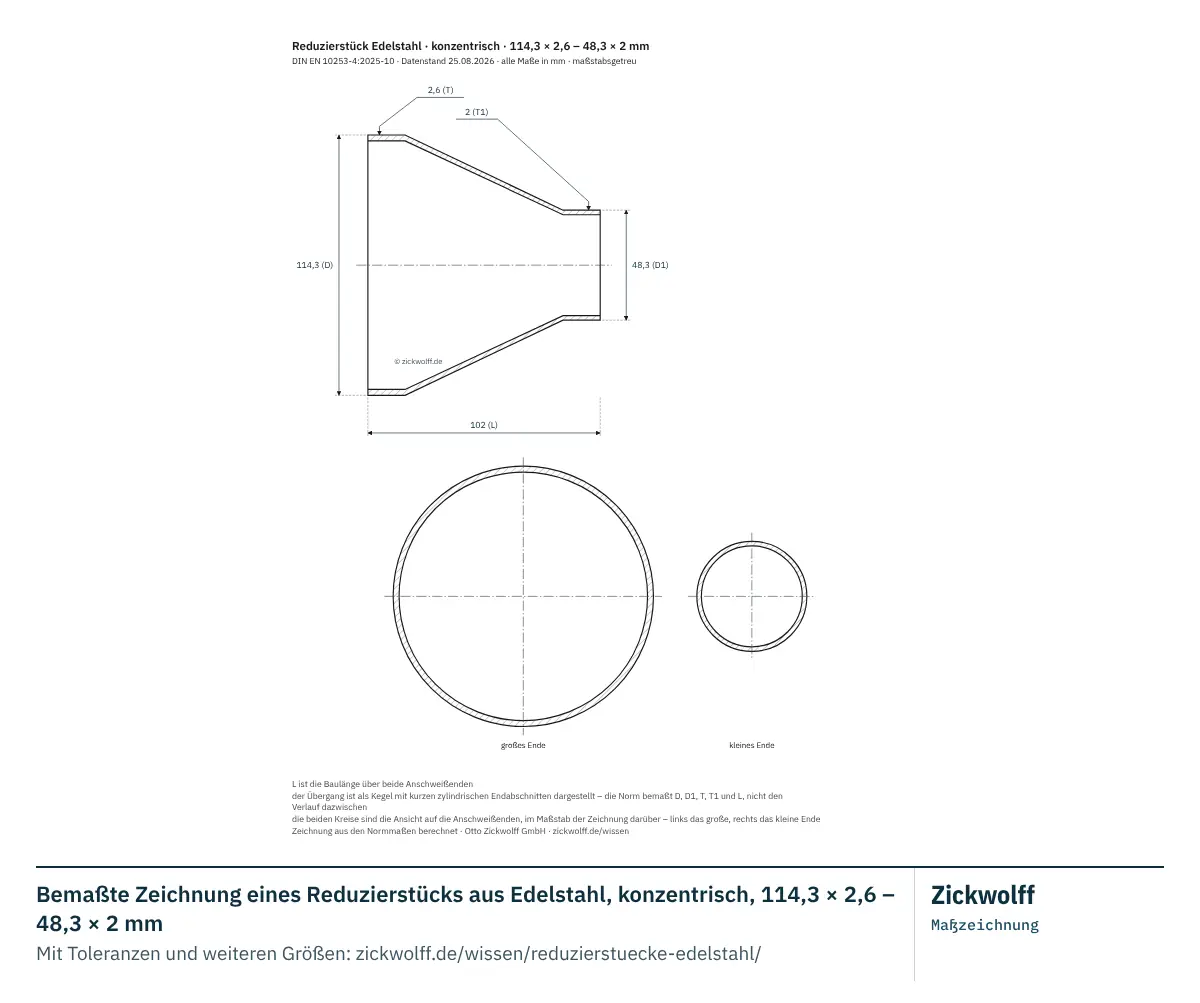

| 114,3 | 100 | 48,3 | 40 | 102 | 2,6 | 2 | diese Wanddickenreihe zeigen wir zurzeit nicht | diese Wanddickenreihe zeigen wir zurzeit nicht | ||

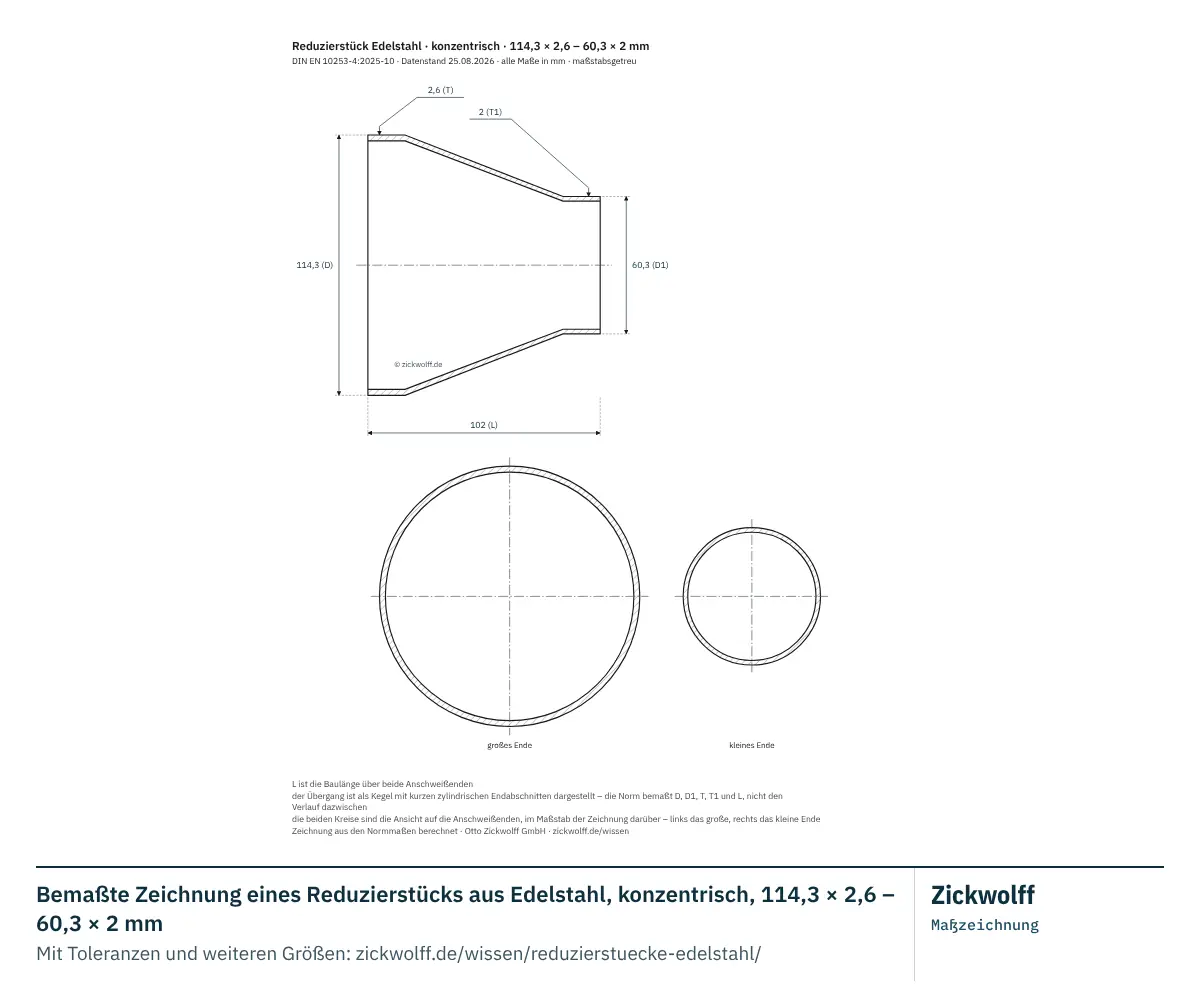

| 114,3 | 100 | 60,3 | 50 | 102 | 2,6 | 2 | diese Wanddickenreihe zeigen wir zurzeit nicht | 3,6 | 2,9 | |
| 114,3 | 100 | 76,1 | 65 | 102 | diese Wanddickenreihe zeigen wir zurzeit nicht | diese Wanddickenreihe zeigen wir zurzeit nicht | 3,6 | 2,9 | ||
| 114,3 | 100 | 88,9 | 80 | 102 | 2,6 | 2,3 | diese Wanddickenreihe zeigen wir zurzeit nicht | 3,6 | 3,2 | |
| 139,7 | 125 | 76,1 | 65 | 127 | diese Wanddickenreihe zeigen wir zurzeit nicht | diese Wanddickenreihe zeigen wir zurzeit nicht | 4 | 2,9 | ||

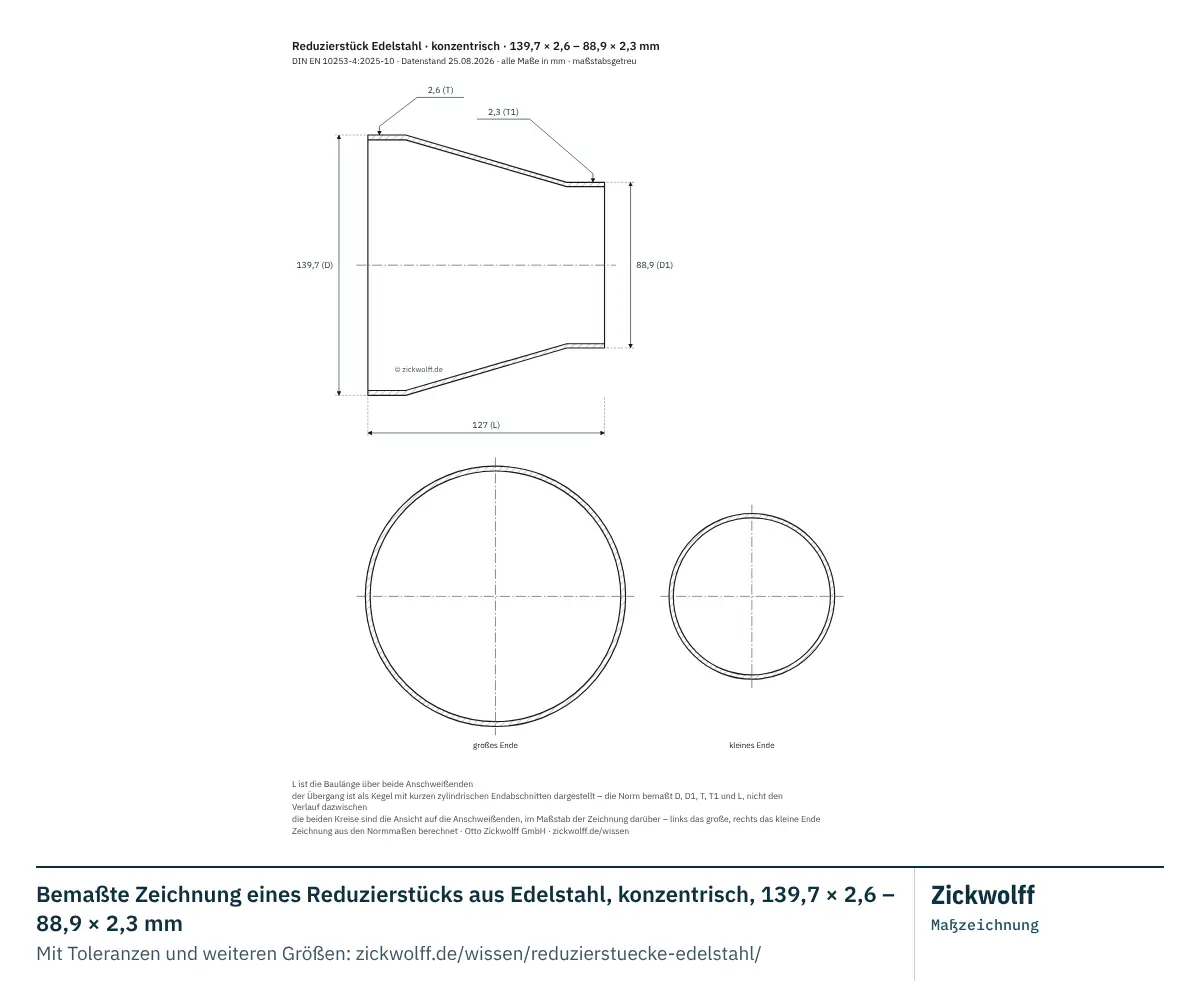

| 139,7 | 125 | 88,9 | 80 | 127 | 2,6 | 2,3 | diese Wanddickenreihe zeigen wir zurzeit nicht | 4 | 3,2 | |
| 139,7 | 125 | 114,3 | 100 | 127 | 2,6 | 2,6 | diese Wanddickenreihe zeigen wir zurzeit nicht | 4 | 3,6 | |
| 168,3 | 150 | 88,9 | 80 | 140 | 2,6 | 2,3 | diese Wanddickenreihe zeigen wir zurzeit nicht | 4,5 | 3,2 | |
| 168,3 | 150 | 114,3 | 100 | 140 | 2,6 | 2,6 | diese Wanddickenreihe zeigen wir zurzeit nicht | 4,5 | 3,6 | |
| 168,3 | 150 | 139,7 | 125 | 140 | 2,6 | 2,6 | diese Wanddickenreihe zeigen wir zurzeit nicht | 4,5 | 4 | |
Normmaß: D, D1, L, T, T1 · Zuordnung: DN, DN1
Wo in einer Reihenspalte keine Zahl steht, sagt die Ziffer am Strich, woran es liegt – meist an der Norm, in einem Fall an uns:
–2 DIN EN 10253-4 führt für dieses kleine Ende keine Wanddicke dieser Reihe. 10 Zellen
–3 DIN EN 10253-4 führt für keines der beiden Enden eine Wanddicke dieser Reihe. 2 Zellen
–5 DIN EN 10253-4 führt für dieses Größenpaar eine Wanddicke dieser Reihe; unsere Maßübersicht zeigt sie zurzeit nicht. 29 Zellen
Ausnutzungsgrad je Bauform und Reihe
Der Ausnutzungsgrad X sagt, welchen Anteil des Rohrdrucks ein Reduzierstück dieser Größe trägt. Die Werte sind die der Tabellen C.3 (konzentrisch) und C.4 (exzentrisch) der Norm; wir haben jede Zelle zusätzlich über die Gleichungen des Anhangs B nachgerechnet und vollständig getroffen. α ist der größte Öffnungswinkel, für den die Zeile gilt – auch er steht so in der Norm.
Ganze Tabelle anzeigen · mehr als 30 Zeilen
| DAußendurchmesser (großes Ende) in mm | D1Außendurchmesser (kleines Ende) in mm | α konz.größter Öffnungswinkel, konzentrisch | α exz.größter Öffnungswinkel, exzentrisch | Reihe 2 | Reihe 3 | Reihe 5 | |||
|---|---|---|---|---|---|---|---|---|---|
| konz. – Ausnutzungsgrad konzentrisch in Prozent, Reihe 2 | exz. – Ausnutzungsgrad exzentrisch in Prozent, Reihe 2 | konz. – Ausnutzungsgrad konzentrisch in Prozent, Reihe 3 | exz. – Ausnutzungsgrad exzentrisch in Prozent, Reihe 3 | konz. – Ausnutzungsgrad konzentrisch in Prozent, Reihe 5 | exz. – Ausnutzungsgrad exzentrisch in Prozent, Reihe 5 | ||||
| 26,9 | 17,2 | 12° | 27° | keine Wanddicke für das kleine Ende in dieser Reihe | keine Wanddicke für beide Enden in dieser Reihe | 100 | 100 | ||
| 26,9 | 21,3 | 8° | 15° | keine Wanddicke für das kleine Ende in dieser Reihe | keine Wanddicke für beide Enden in dieser Reihe | 100 | 100 | ||
| 33,7 | 21,3 | 12° | 24° | keine Wanddicke für das kleine Ende in dieser Reihe | keine Wanddicke für das kleine Ende in dieser Reihe | 100 | 100 | ||
| 33,7 | 26,9 | 7° | 13° | 100 | 100 | keine Wanddicke für das kleine Ende in dieser Reihe | 100 | 100 | |
| 42,4 | 21,3 | 19° | 42° | keine Wanddicke für das kleine Ende in dieser Reihe | keine Wanddicke für das kleine Ende in dieser Reihe | 100 | 97 | ||
| 42,4 | 26,9 | 15° | 30° | 100 | 100 | keine Wanddicke für das kleine Ende in dieser Reihe | 100 | 100 | |
| 42,4 | 33,7 | 9° | 16° | 100 | 100 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 100 | |
| 48,3 | 26,9 | 16° | 28° | 100 | 100 | keine Wanddicke für das kleine Ende in dieser Reihe | 100 | 100 | |
| 48,3 | 33,7 | 10° | 19° | 100 | 100 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 100 | |
| 48,3 | 42,4 | 6° | 8° | 100 | 100 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 100 | |
| 60,3 | 26,9 | 21° | 36° | 100 | 94 | keine Wanddicke für das kleine Ende in dieser Reihe | diese Wanddickenreihe zeigen wir zurzeit nicht | ||
| 60,3 | 33,7 | 16° | 29° | 100 | 99 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 100 | |
| 60,3 | 42,4 | 11° | 20° | 100 | 100 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 100 | |
| 60,3 | 48,3 | 7° | 13° | 100 | 100 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 100 | |
| 76,1 | 33,7 | 23° | 42° | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 87 | diese Wanddickenreihe zeigen wir zurzeit nicht | ||
| 76,1 | 42,4 | 18° | 34° | 100 | 93 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 97 | |
| 76,1 | 48,3 | 15° | 27° | 100 | 98 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 100 | |
| 76,1 | 60,3 | 9° | 15° | diese Wanddickenreihe zeigen wir zurzeit nicht | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 100 | ||
| 88,9 | 42,4 | 26° | 50° | 99 | 77 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 80 | |
| 88,9 | 48,3 | 22° | 44° | 100 | 84 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 87 | |
| 88,9 | 60,3 | 16° | 30° | 100 | 96 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 99 | |
| 88,9 | 76,1 | 7° | 13° | 100 | 100 | 100 | 100 | 100 | 100 |
| 114,3 | 48,3 | 31° | 60° | 95 | (62) | diese Wanddickenreihe zeigen wir zurzeit nicht | diese Wanddickenreihe zeigen wir zurzeit nicht | ||
| 114,3 | 60,3 | 26° | 51° | 98 | (74) | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 78 | |
| 114,3 | 76,1 | 18° | 37° | diese Wanddickenreihe zeigen wir zurzeit nicht | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 93 | ||
| 114,3 | 88,9 | 13° | 24° | 100 | 99 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 100 | |
| 139,7 | 76,1 | 25° | 43° | diese Wanddickenreihe zeigen wir zurzeit nicht | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 86 | ||
| 139,7 | 88,9 | 20° | 35° | 100 | 90 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 93 | |
| 139,7 | 114,3 | 10° | 18° | 100 | 100 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 100 | |
| 168,3 | 88,9 | 27° | 48° | 95 | (76) | diese Wanddickenreihe zeigen wir zurzeit nicht | 98 | 80 | |
| 168,3 | 114,3 | 19° | 34° | 99 | 90 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 94 | |
| 168,3 | 139,7 | 9° | 18° | 100 | 100 | diese Wanddickenreihe zeigen wir zurzeit nicht | 100 | 100 | |
Normmaß: D, D1 · Normwert: α, X
( ) Werte in Klammern gelten nur, wenn die zylindrischen Endenlängen die Mindestwerte nach Anhang B erreichen oder das Reduzierstück zwischen Rohren mit den Wanddicken T bzw. T1 sitzt – so gibt es die Norm an. 3 Zellen
Wo in einer Reihenspalte keine Zahl steht, sagt die Ziffer am Strich, woran es liegt – meist an der Norm, in einem Fall an uns:
–2 DIN EN 10253-4 führt für dieses kleine Ende keine Wanddicke dieser Reihe. 10 Zellen
–3 DIN EN 10253-4 führt für keines der beiden Enden eine Wanddicke dieser Reihe. 2 Zellen
–5 DIN EN 10253-4 führt für dieses Größenpaar eine Wanddicke dieser Reihe; unsere Maßübersicht zeigt sie zurzeit nicht. 29 Zellen
Maße außerhalb der Vorzugsreihe
DIN EN 10253-4 paart Durchmesser und Wanddicke über eine Reihennummer. Die folgenden Größen führen wir mit einer Wanddicke, die zu dieser Größe in keiner Reihe steht – oder mit zwei Wanddicken, die jede für sich in der Norm stehen, aber nicht in derselben Reihe. Die Maße sind auf demselben Weg ermittelt wie im Raster darüber; wo die Norm ihre Werte über die Reihennummer führt, bleibt die Zelle leer.
Ganze Tabelle anzeigen · mehr als 40 Zeilen
| DAußendurchmesser (großes Ende) in mm | D1Außendurchmesser (kleines Ende) in mm | Nennweite (großes Ende) in DN | Nennweite (kleines Ende) in DN | TWanddicke (großes Ende) in mm | T1Wanddicke (kleines Ende) in mm | Innendurchmesser (großes Ende) in mm | Innendurchmesser (kleines Ende) in mm | LBaulänge in mm | Verhältnis Außendurchmesser zu Wanddicke | Verhältnis Außendurchmesser zu Wanddicke am kleinen Ende |
|---|---|---|---|---|---|---|---|---|---|---|
| 21,3 | 17,2 | 15 | 10 | 2 | 1,6 | 17,3 | 14 | 28 | 10,65 | 10,75 |
| 21,3 | 17,2 | 15 | 10 | 2 | 1,8 | 17,3 | 13,6 | 28 | 10,65 | 9,56 |
| 26,9 | 17,2 | 20 | 10 | 2 | 1,8 | 22,9 | 13,6 | 38 | 13,45 | 9,56 |
| 26,9 | 21,3 | 20 | 15 | 2 | 2 | 22,9 | 17,3 | 38 | 13,45 | 10,65 |
| 33,7 | 21,3 | 25 | 15 | 2 | 2 | 29,7 | 17,3 | 51 | 16,85 | 10,65 |
| 33,7 | 21,3 | 25 | 15 | 2,6 | 2,6 | 28,5 | 16,1 | 51 | 12,96 | 8,19 |
| 42,4 | 21,3 | 32 | 15 | 2 | 2 | 38,4 | 17,3 | 51 | 21,2 | 10,65 |
| 42,4 | 33,7 | 32 | 25 | 2,6 | 2,3 | 37,2 | 29,1 | 51 | 16,31 | 14,65 |
| 48,3 | 21,3 | 40 | 15 | 2 | 2 | 44,3 | 17,3 | 64 | 24,15 | 10,65 |
| 48,3 | 33,7 | 40 | 25 | 3,2 | 3,2 | 41,9 | 27,3 | 64 | 15,09 | 10,53 |
| 76,1 | 33,7 | 65 | 25 | 2,3 | 2 | 71,5 | 29,7 | 89 | 33,09 | 16,85 |
| 76,1 | 42,4 | 65 | 32 | 2,3 | 2 | 71,5 | 38,4 | 89 | 33,09 | 21,2 |
| 76,1 | 48,3 | 65 | 40 | 2,3 | 2 | 71,5 | 44,3 | 89 | 33,09 | 24,15 |
| 76,1 | 60,3 | 65 | 50 | 2,3 | 2 | 71,5 | 56,3 | 89 | 33,09 | 30,15 |
| 88,9 | 42,4 | 80 | 32 | 2,6 | 2 | 83,7 | 38,4 | 89 | 34,19 | 21,2 |
| 88,9 | 48,3 | 80 | 40 | 2,6 | 2 | 83,7 | 44,3 | 89 | 34,19 | 24,15 |
| 88,9 | 60,3 | 80 | 50 | 2,6 | 2 | 83,7 | 56,3 | 89 | 34,19 | 30,15 |
| 88,9 | 76,1 | 80 | 65 | 2,3 | 2,3 | 84,3 | 71,5 | 89 | 38,65 | 33,09 |
| 114,3 | 60,3 | 100 | 50 | 2,3 | 2 | 109,7 | 56,3 | 102 | 49,7 | 30,15 |
| 114,3 | 60,3 | 100 | 50 | 2,6 | 2,3 | 109,1 | 55,7 | 102 | 43,96 | 26,22 |
| 114,3 | 76,1 | 100 | 65 | 2,3 | 2 | 109,7 | 72,1 | 102 | 49,7 | 38,05 |
| 114,3 | 76,1 | 100 | 65 | 2,6 | 2,3 | 109,1 | 71,5 | 102 | 43,96 | 33,09 |
| 114,3 | 88,9 | 100 | 80 | 2,3 | 2 | 109,7 | 84,9 | 102 | 49,7 | 44,45 |
| 114,3 | 88,9 | 100 | 80 | 2,6 | 2,6 | 109,1 | 83,7 | 102 | 43,96 | 34,19 |
| 139,7 | 60,3 | 125 | 50 | 2,9 | 2,3 | 133,9 | 55,7 | 127 | 48,17 | 26,22 |
| 139,7 | 76,1 | 125 | 65 | 2,6 | 2,3 | 134,5 | 71,5 | 127 | 53,73 | 33,09 |
| 139,7 | 76,1 | 125 | 65 | 2,9 | 2,3 | 133,9 | 71,5 | 127 | 48,17 | 33,09 |
| 139,7 | 88,9 | 125 | 80 | 2,6 | 2 | 134,5 | 84,9 | 127 | 53,73 | 44,45 |
| 139,7 | 114,3 | 125 | 100 | 2,6 | 2,3 | 134,5 | 109,7 | 127 | 53,73 | 49,7 |
| 139,7 | 114,3 | 125 | 100 | 2,9 | 2,6 | 133,9 | 109,1 | 127 | 48,17 | 43,96 |
| 139,7 | 114,3 | 125 | 100 | 4 | 2,6 | 131,7 | 109,1 | 127 | 34,92 | 43,96 |
| 168,3 | 76,1 | 150 | 65 | 2,6 | 2,3 | 163,1 | 71,5 | 140 | 64,73 | 33,09 |
| 168,3 | 76,1 | 150 | 65 | 2,9 | 2,3 | 162,5 | 71,5 | 140 | 58,03 | 33,09 |
| 168,3 | 88,9 | 150 | 80 | 2,9 | 2,3 | 162,5 | 84,3 | 140 | 58,03 | 38,65 |
| 168,3 | 114,3 | 150 | 100 | 2,6 | 2,3 | 163,1 | 109,7 | 140 | 64,73 | 49,7 |
| 168,3 | 114,3 | 150 | 100 | 2,9 | 2,6 | 162,5 | 109,1 | 140 | 58,03 | 43,96 |
| 168,3 | 139,7 | 150 | 125 | 2,9 | 2,6 | 162,5 | 134,5 | 140 | 58,03 | 53,73 |

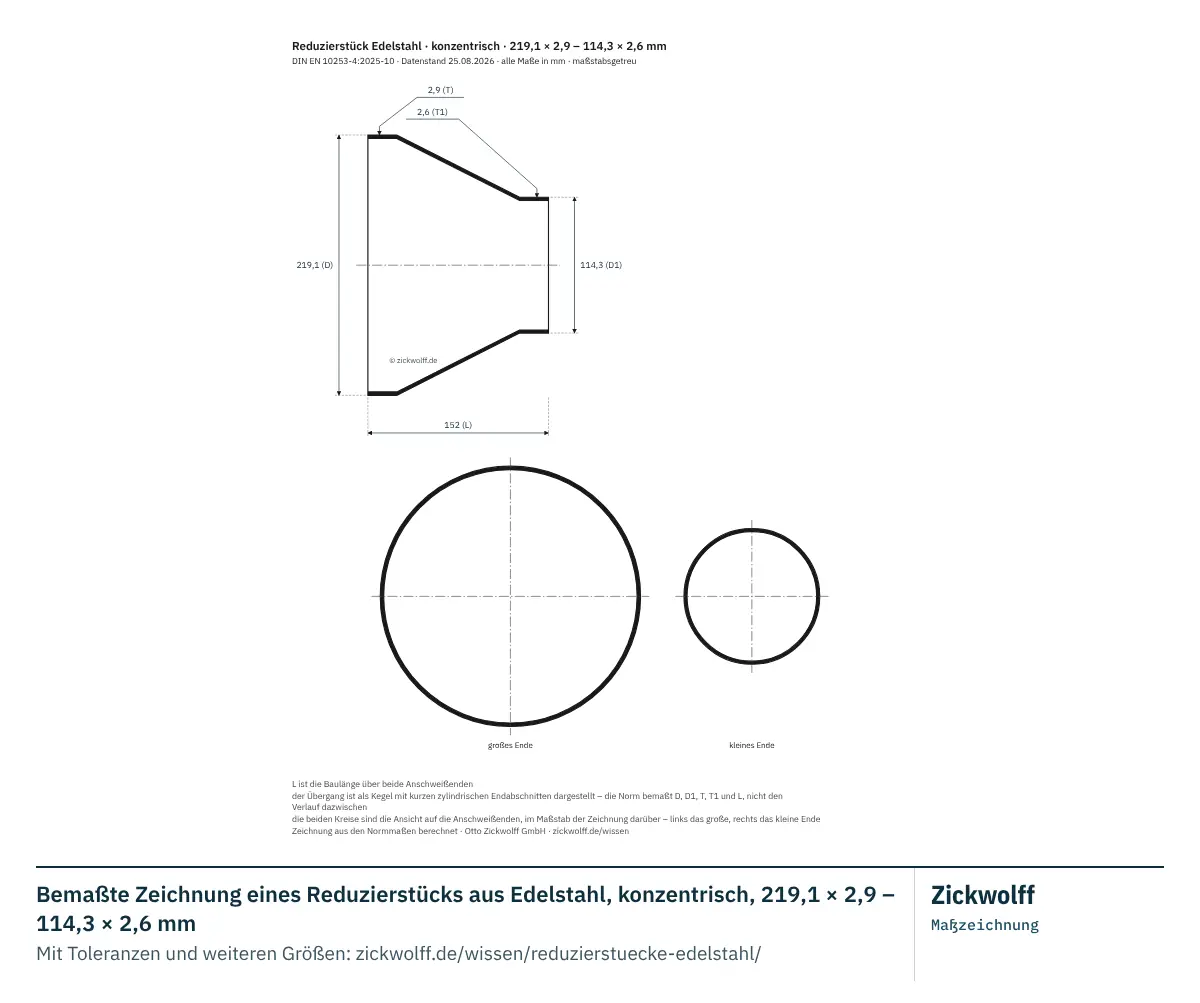

| 219,1 | 114,3 | 200 | 100 | 2,9 | 2,6 | 213,3 | 109,1 | 152 | 75,55 | 43,96 |
| 219,1 | 139,7 | 200 | 125 | 2,9 | 2,6 | 213,3 | 134,5 | 152 | 75,55 | 53,73 |
| 219,1 | 139,7 | 200 | 125 | 2,9 | 2,9 | 213,3 | 133,9 | 152 | 75,55 | 48,17 |
| 219,1 | 139,7 | 200 | 125 | 3 | 3 | 213,1 | 133,7 | 152 | 73,03 | 46,57 |

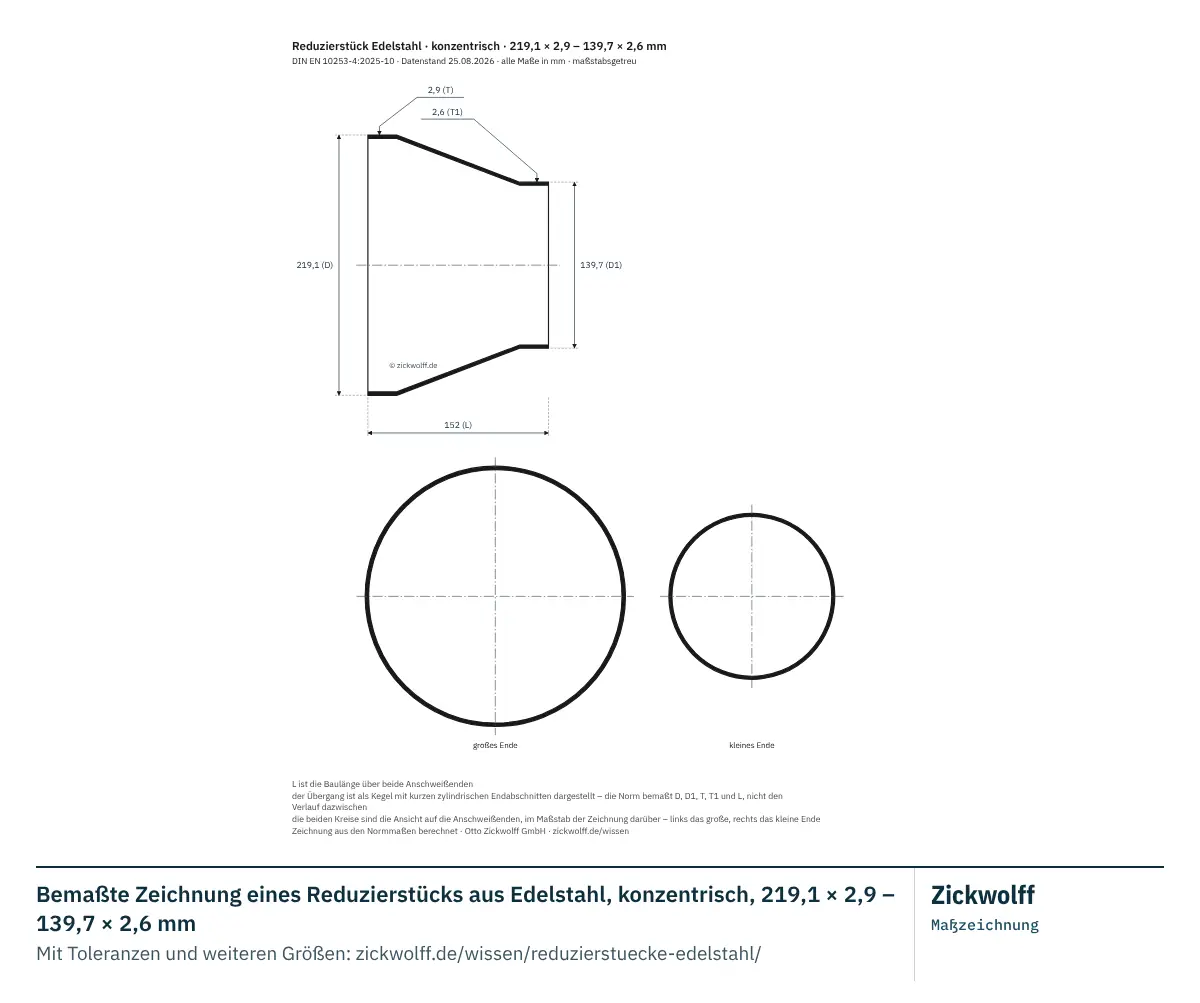

| 219,1 | 168,3 | 200 | 150 | 2,9 | 2,6 | 213,3 | 163,1 | 152 | 75,55 | 64,73 |
| 219,1 | 168,3 | 200 | 150 | 2,9 | 2,9 | 213,3 | 162,5 | 152 | 75,55 | 58,03 |
| 219,1 | 168,3 | 200 | 150 | 3 | 3 | 213,1 | 162,3 | 152 | 73,03 | 56,1 |
| 273 | 168,3 | 250 | 150 | 3 | 3 | 267 | 162,3 | 178 | 91 | 56,1 |
| 273 | 219,1 | 250 | 200 | 3 | 3 | 267 | 213,1 | 178 | 91 | 73,03 |
| 273 | 219,1 | 250 | 200 | 4 | 4 | 265 | 211,1 | 178 | 68,25 | 54,78 |
| 323,9 | 219,1 | 300 | 200 | 3 | 3 | 317,9 | 213,1 | 203 | 107,97 | 73,03 |

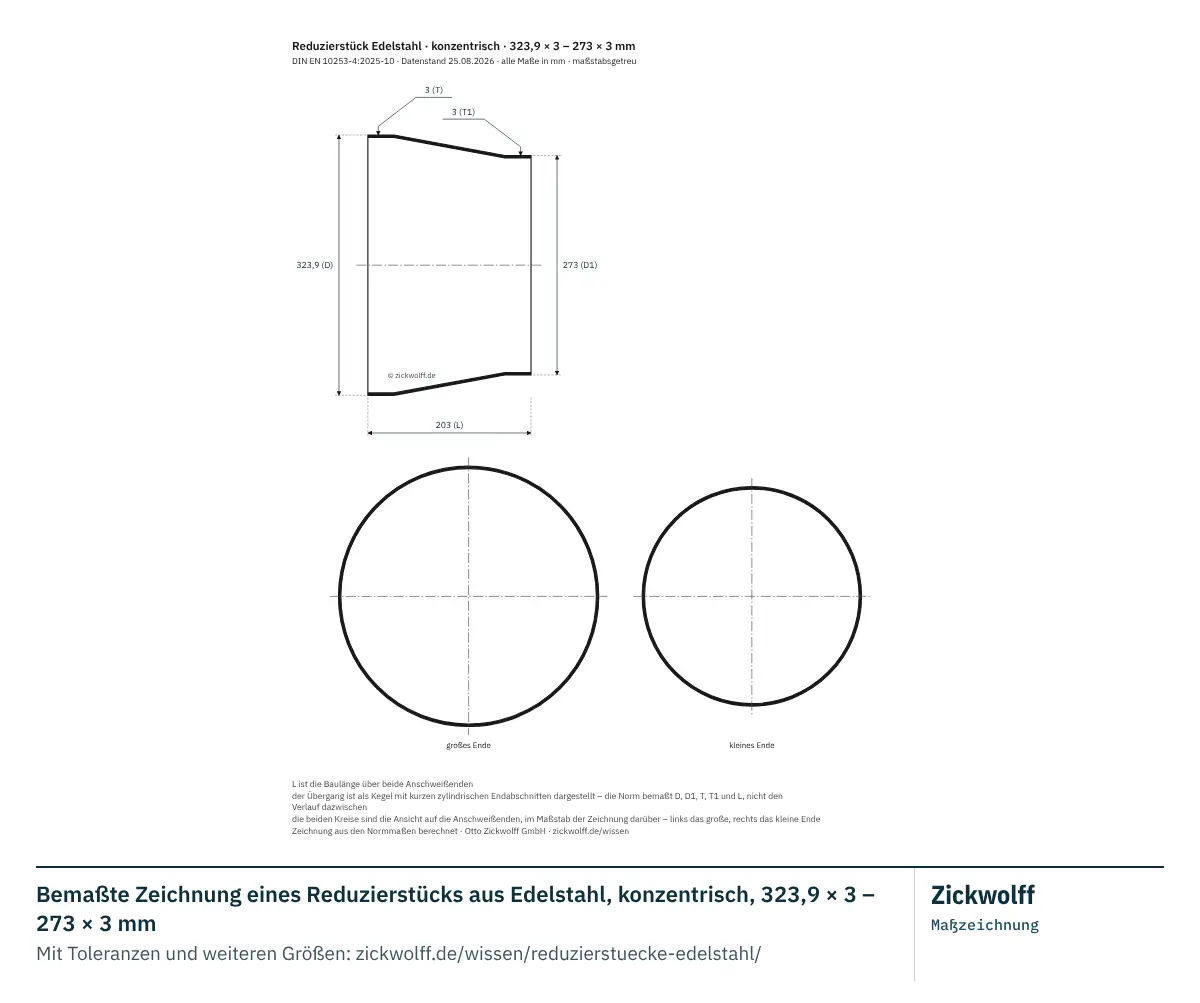

| 323,9 | 273 | 300 | 250 | 3 | 3 | 317,9 | 267 | 203 | 107,97 | 91 |
Weitere lieferbare Abmessungen (7)
| DAußendurchmesser (großes Ende) in mm | D1Außendurchmesser (kleines Ende) in mm | TWanddicke (großes Ende) in mm | T1Wanddicke (kleines Ende) in mm |
|---|---|---|---|
| 219,1 | 88,9 | 6,3 | 3,2 |
| 219,1 | 88,9 | 8 | 5,6 |
| 219,1 | 88,9 | 12,5 | 8 |
| 273 | 114,3 | 2 | 2 |
| 273 | 139,7 | 2 | 2 |
| 355,6 | 323,9 | 4 | 4 |
| 406,4 | 323,9 | 4 | 4 |
Bestellmaße und von uns gerechnete Werte; lieferbar ab Lager oder beschafft, Verfügbarkeit auf Anfrage. Grenzabmaße und Normangaben: siehe Haupttabelle und Normausgabe.
Angegeben sind Nennmaße. Maßgeblich ist der Normtext. Die deutsche Ausgabe DIN EN 10253-4:2025-10 gibt die europäische Fassung EN 10253-4:2025 wieder.
Verwandte Seiten
- Reduzierstücke – Grundlagen, Bauformen und Einbau: konzentrisch gegen exzentrisch, gerade Mantellinie oben oder unten, und die Begriffe des Markts.
- T-Stücke aus Edelstahl und Rohrbogen aus Edelstahl – die Schwesterformstücke derselben Norm.
- Reduzierstücke aus Stahl – dieselbe Systematik, der andere Normteil (DIN EN 10253-2).
Wie diese Daten entstehen. Diese Seite gibt keine Norm wieder. Sie zeigt die Maße, die man für Anfrage, Bestellung und Einbau braucht – für Größen, die wir liefern, abgeglichen mit Unterlagen von Herstellwerken und Lieferanten sowie mit unserem Sortiment. Bei jedem Wert steht, welcher Art er ist: von der Norm vorgegeben, von uns berechnet oder im Handel üblich. Verbindlich ist die jeweils gültige Norm, die Sie bei DIN Media beziehen. Wie wir Quellen auswählen und aktuell halten: Über dieses Wissen.
Fachliche Grundlage dieser Seite: DIN EN 10253-4:2025-10 (EN 10253-4:2025), Abschnitte 4, 5, 7, 11.2 und 11.3 sowie Tabelle A.9 und die Anhänge B und C. Der Ausnutzungsgrad ist der der Tabellen C.3/C.4, zusätzlich nach Anhang B, B.4.5 nachgerechnet und vollständig getroffen. Leere Zellen bedeuten: für diese Kombination ist kein Wert festgelegt.
