Industriearmaturen erklärt: Bauarten, Aufgaben und Auswahl

Die Aufgaben: was Armaturen im System leisten

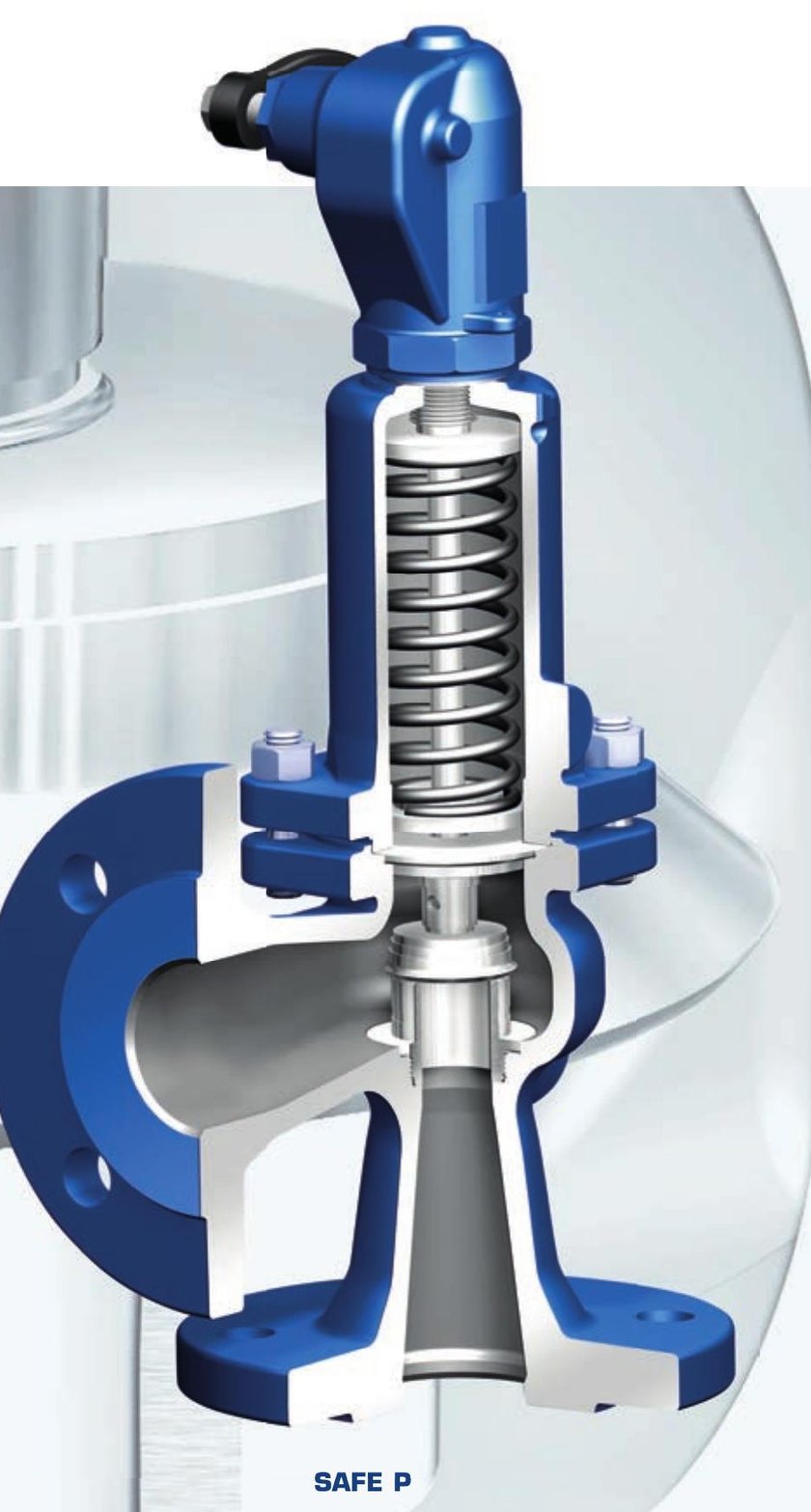

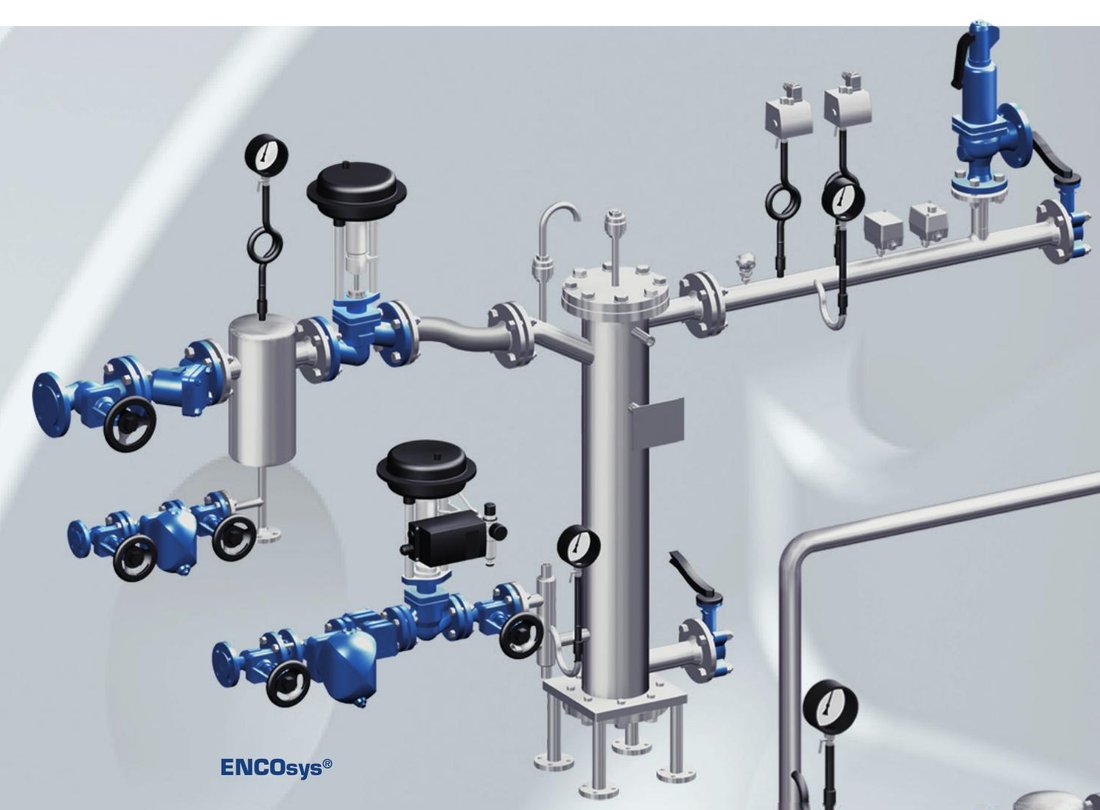

Eine Rohrleitung transportiert – die Armaturen machen sie beherrschbar. Im Kern lassen sich alle Bauarten einer von fünf Aufgaben zuordnen: Absperren (den Durchfluss freigeben oder dicht schließen), Regeln (Durchfluss, Druck oder Temperatur gezielt einstellen), Sichern (Überdruck gefahrlos abbauen), Rückfluss verhindern (selbsttätig gegen Strömungsumkehr schließen) und Ableiten (Kondensat aus Dampfsystemen ausschleusen, ohne Dampf zu verlieren). Dazu kommen Schutz- und Hilfsarmaturen wie Schmutzfänger, Schaugläser oder Be- und Entlüftungsventile. Diese Systematik – Regeln, Absperren, Sichern, Ableiten – hat sich in der Branche als Ordnungsprinzip etabliert und gliedert auch unsere Detailseiten.

Die wichtigsten Bauarten im Vergleich

Zwei Merkmale sortieren die Bauartenvielfalt: die Bewegungsform des Abschlusskörpers (linear hebend wie bei Schieber und Sitzventil – oder 90 Grad drehend wie bei Kugelhahn und Klappe) und die Regel-Eignung. Die Tabelle zeigt die Kernbauarten mit typischen Normen und Einsatzfeldern:

Die Übersicht zeigt die wichtigsten Bauarten im Auszug – die Detailseiten vertiefen jede Gruppe. Die vollständige Bauarten-Matrix mit Baulängenreihen und Bauform-Details senden wir auf Anfrage gern zu.

Aufbau einer Armatur: die immer gleichen Bauteile

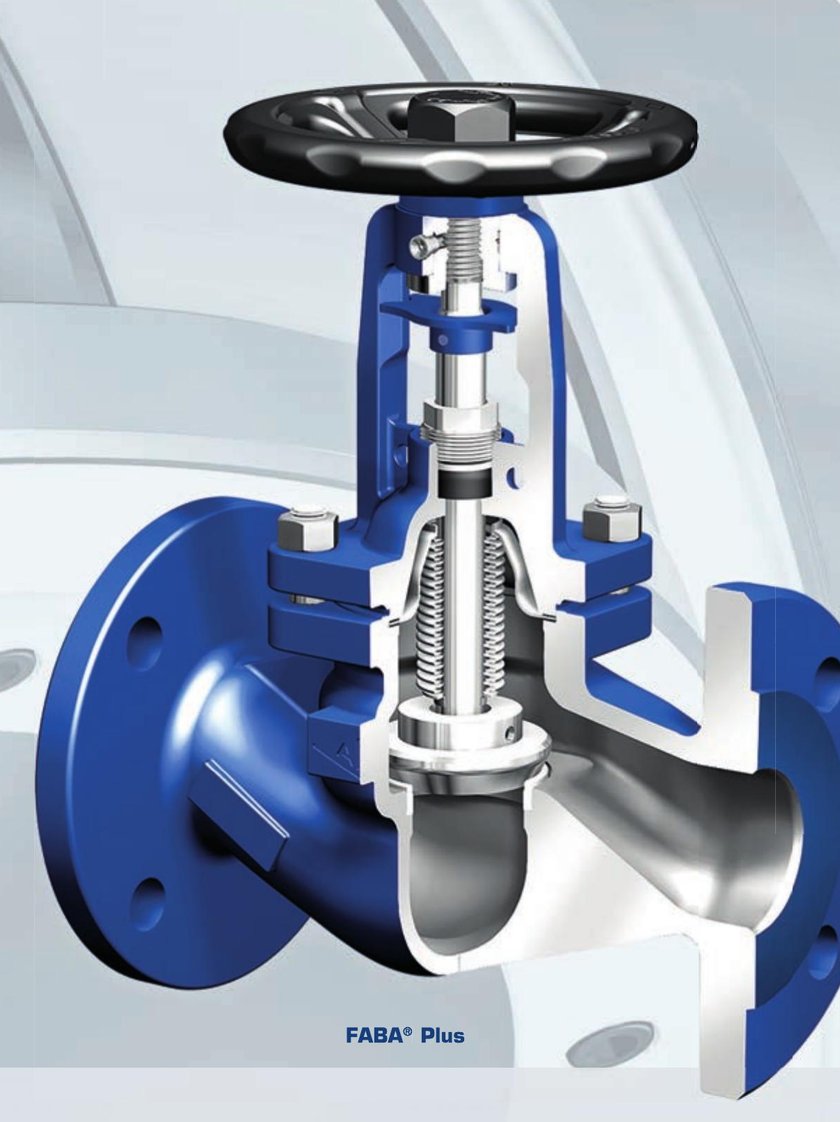

So unterschiedlich die Bauarten wirken – der Grundaufbau ähnelt sich: Das Gehäuse ist der drucktragende Kern und bildet den Strömungsweg, der Deckel verschließt es und ist meist der Wartungszugang. Innen sitzt die Garnitur aus Sitz und Abschlusskörper (Platte, Kegel, Kugel oder Scheibe), bewegt über Spindel oder Welle. Nach außen dichtet eine Stopfbuchse – oder, bei hohen Anforderungen an die äußere Dichtheit (etwa bei Dampf, Wärmeträgeröl oder emissionsrelevanten Anwendungen nach TA Luft), ein metallischer Faltenbalg; maßgeblich sind die geforderte Dichtheitsklasse und die Herstellerfreigabe. Betätigt wird per Handrad oder Hebel, über Getriebe oder mit elektrischen bzw. pneumatischen Antrieben, bei Regelarmaturen ergänzt um den Stellungsregler. Gehäusewerkstoffe reichen von Grauguss über Sphäroguss und Stahlguss bis zu Edelstahl – bei Messing-Kugelhähnen ist warmgepresstes CW617N üblich.

Baulängen: EN 558 löst DIN 3202 ab

Damit Armaturen verschiedener Hersteller austauschbar bleiben, sind die Einbaulängen genormt: Die alten DIN-3202-Gruppen (F für Flansch-, K für Zwischenflanschbauformen) sind in den Grundreihen der EN 558-1 aufgegangen. Die wichtigsten Zuordnungen:

Die Tabelle zeigt einen Auszug – die vollständige Zuordnung über alle Reihen und Nennweiten DN 10–400 senden wir auf Anfrage gern zu. Für internationale Anfragen hilft außerdem unser Deutsch-Englisch-Glossar der Armaturenbezeichnungen – vom „Absperrschieber" (gate valve) bis zur „Doppelflügel-Rückschlagklappe" (wafer duo swing check valve).

Anschlussarten: So kommt die Armatur in die Leitung

Neben Bauart und Baulänge entscheidet der Anschluss darüber, welche Armatur in eine Anlage passt. Die gängigen Ausführungen:

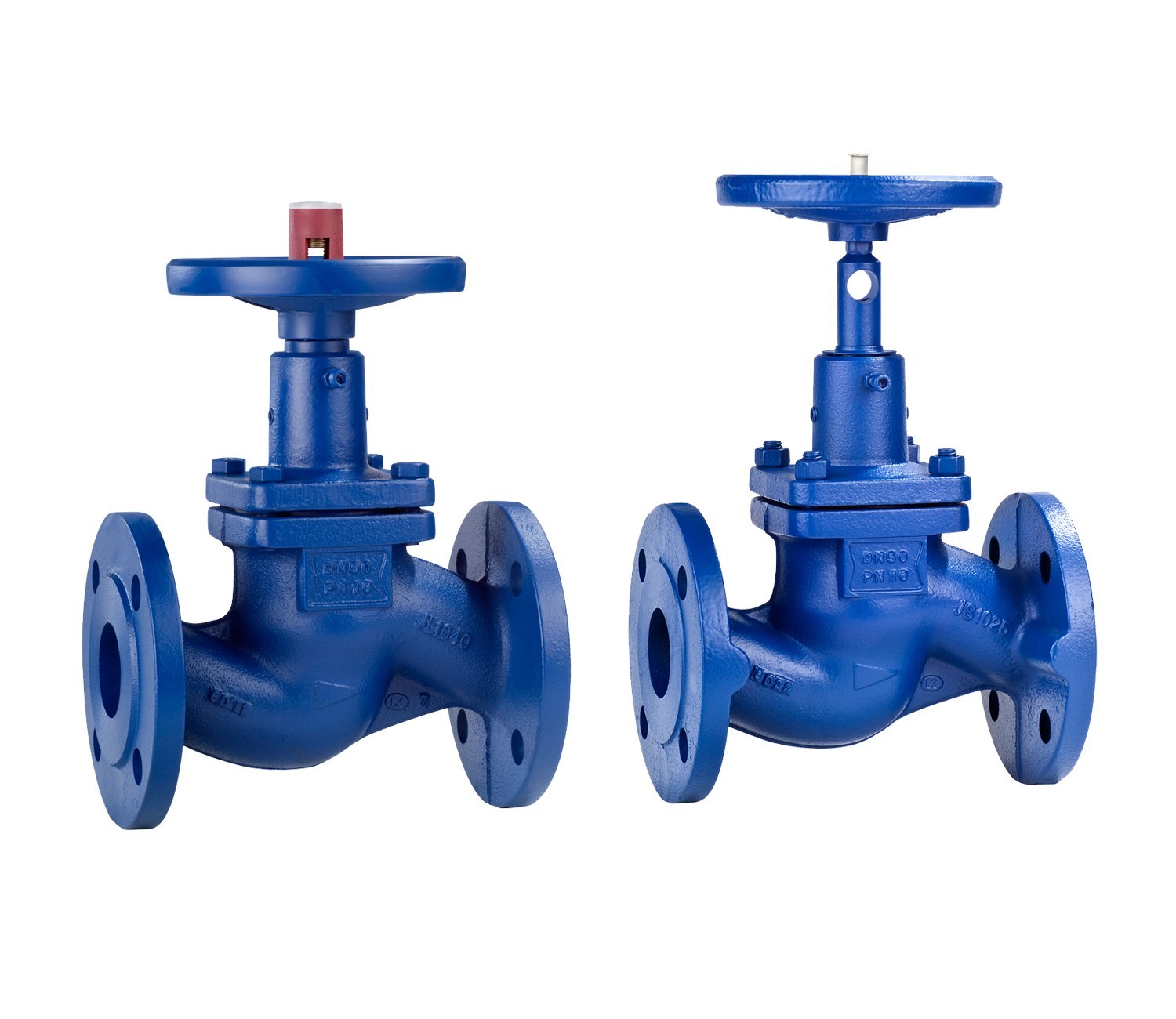

• Flanscharmaturen (Doppelflansch): der Industriestandard – die Armatur trägt beidseitig eigene Flansche nach DIN EN 1092-1 (bzw. ASME B16.5) und wird gegen die Rohrflansche geschraubt. Herstellerübergreifend austauschbar, gut montier- und demontierbar, von DN 15 bis in größte Nennweiten. Details zu Lochbild, DN und PN erklärt unsere Flansch-Übersicht.

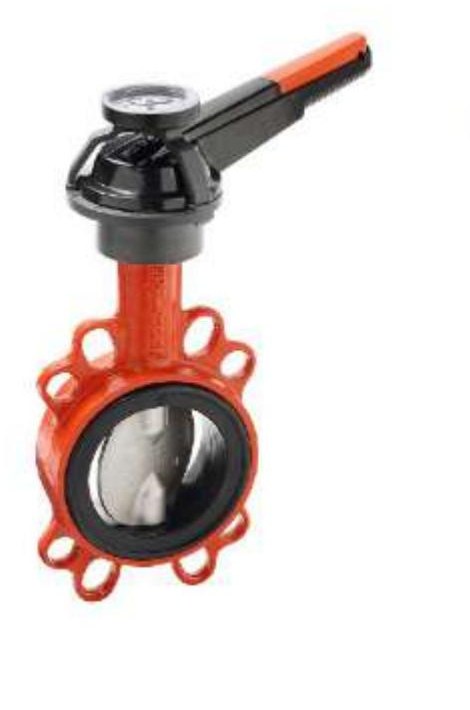

• Zwischenflanscharmaturen (Wafer/Lug): die Armatur hat keine eigenen Flansche, sondern wird zwischen zwei Rohrflansche gespannt (Wafer) oder mit Gewindeaugen an ihnen verschraubt (Lug – je nach Konstruktion, Druckstufe und Herstellerfreigabe auch für den Endeinbau geeignet). Typisch für Absperrklappen und Rückschlagventile: kurz, leicht, günstig.

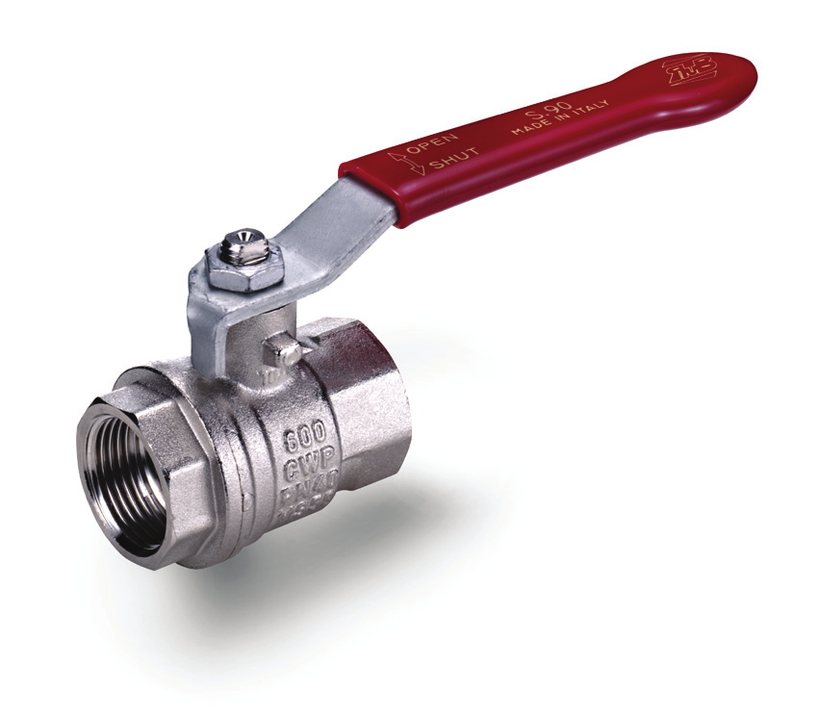

• Gewindearmaturen (Muffe/Außengewinde): mit Innengewinde Rp oder Außengewinde R nach ISO 7-1 – die Domäne der Gebäudetechnik bis etwa DN 50 (2″), z. B. Messing-Kugelhähne und Schrägsitzventile.
• Armaturen mit Schweißenden oder Schweißmuffen: werden dauerhaft dicht in die Leitung eingeschweißt – üblich in Dampf-, Fernwärme- und Hochdrucknetzen, wenn lösbare Verbindungen als Leckagestellen vermieden werden sollen.
• Kunststoff-Anschlusstechnik: Kunststoffarmaturen verbinden sich per Klebemuffe (PVC-U/PVC-C), Schweißmuffe bzw. IR-Stumpfschweißung (PE, PP, PVDF) oder lösbar über Verschraubungsenden – mehr dazu in unserer Übersicht der GF-Kunststoffrohrsysteme.

Auswahlkriterien: so wird die Anfrage eindeutig

Die passende Armatur ergibt sich aus dem Zusammenspiel von Medium und Aufgabe. In der Beratungspraxis brauchen wir dafür diese Angaben:

• Medium – inklusive Konzentration, Temperatur und Verschmutzungsgrad (Feststoffe? abrasiv? aggressiv?).
• Druck und Temperatur im Betrieb – daraus folgen Druckstufe (PN/Class) und Werkstoff.
• Nennweite DN und Anschlussart (Flansch nach DIN EN 1092-1, Gewinde, Schweißende).
• Aufgabe: reines Auf/Zu oder Regelbetrieb? Bei Regelaufgaben zusätzlich Durchflussmenge und zulässiger Druckverlust (Kv-Auslegung).
• Betätigung: Hand, Getriebe, elektrisch oder pneumatisch – und ob eine Sicherheitsstellung (federschließend) nötig ist.
• Einbaulage und Baulänge (EN-558-Reihe bei Austausch in Bestandsanlagen!).
• Dichtheit, Zulassungen, Zeugnisse: DVGW für Gas/Trinkwasser, TA-Luft, Fire-Safe, SIL, Abnahmezeugnis 3.1 nach DIN EN 10204.

Tipp für den Austauschfall: Vom Typenschild einer Altarmatur lassen sich meist Hersteller, Typ/Figurnummer, DN, PN und Werkstoff ablesen – zusammen mit der gemessenen Baulänge reicht das fast immer für ein passendes Ersatzangebot. Mehr dazu auf unserer Seite Kennzeichnung lesen.
