Sicherheits- und Druckregelarmaturen: Sicherheitsventil, Druckminderer, Überströmventil
Wenn der Druck zur Gefahr wird, zählt Mechanik statt Elektronik: Sicherheitsventile bauen unzulässigen Überdruck selbsttätig ab, Druckminderer und Überströmventile halten Drücke konstant – alle ohne Hilfsenergie. Diese Seite erklärt Funktionsprinzip und Begriffe vom Ansprechdruck bis zur Anlüftung, grenzt Sicherheitsventil und Überströmventil sauber voneinander ab und nennt die wichtigsten Auswahl- und Einbauregeln.
- Aufgabe
- Sichern · Druck halten
- Funktion
- selbsttätig, ohne Hilfsenergie
- Normen
- DIN EN ISO 4126-1 · DGRL 2014/68/EU
- Entscheidend
- Ansprechdruck, Abblaseleistung
Das Sicherheitsventil: letzte Sicherung des Drucksystems
Ein Sicherheitsventil schützt Druckbehälter, Kessel und Rohrleitungen vor unzulässigem Überdruck – als letzte Instanz, wenn Regelung und Begrenzer versagt haben. Das Funktionsprinzip ist bewusst einfach: Eine voreingestellte Feder presst den Kegel auf den Sitz. Steigt der Druck im geschützten System bis zum Ansprechdruck, überwindet die Druckkraft die Federkraft – das Ventil öffnet, bläst Dampf, Gas oder Flüssigkeit ab und begrenzt so den Druckanstieg. Sinkt der Druck wieder unter den Schließdruck, schließt das Ventil selbsttätig. Weil das Prinzip rein mechanisch arbeitet, funktioniert es auch bei Stromausfall und Steuerungsausfall.
Die Bauform ist typischerweise ein Eckventil: Eintritt unten, Austritt seitlich in die Abblaseleitung, darüber Federhaube mit Einstellschraube. Ausführungsmerkmale nach Einsatzfall: offene oder geschlossene Haube (geschlossen und gasdicht bei gefährlichen oder wertvollen Medien), Anlüftung (Hebel oder Kappe, um das Ventil zu Prüfzwecken vom Betriebsdruck abheben zu können), Faltenbalg aus Elastomer oder Edelstahl (macht den Ansprechdruck unempfindlich gegen Gegendruck in der Abblaseleitung und schützt Führung und Feder vor dem Medium) sowie weichdichtende Kegel für hohe Dichtheit unterhalb des Ansprechdrucks.
Die Begriffe: vom Betriebsdruck zum Schließdruck
Zwischen Öffnen und Schließen liegt die Schließdruckdifferenz: Das Ventil schließt erst wieder, wenn der Druck ein Stück unter den Ansprechdruck gefallen ist – das verhindert schnelles Auf-Zu-Flattern. Wichtig für den Betrieb: Der Betriebsdruck sollte ausreichend Abstand zum Ansprechdruck halten, sonst beginnt das Ventil vorzeitig zu „simmern“ (hörbare Vorleckage nahe dem Ansprechdruck) und die Dichtheit leidet. Nach der Bauart unterscheidet man Normal-, Vollhub- und Proportional-Sicherheitsventile – sie unterscheiden sich darin, wie schlagartig der volle Hub erreicht wird: Vollhub für Dampf und Gase mit großem Leistungsbedarf, proportional öffnende Bauarten vor allem für Flüssigkeiten.
Normen, Zulassung, Kennwerte
Sicherheitsventile sind Ausrüstungsteile mit Sicherheitsfunktion im Sinne der Druckgeräterichtlinie 2014/68/EU (PED) und werden baumustergeprüft; die zentrale Produktnorm ist DIN EN ISO 4126-1. Für den US-Geltungsbereich gelten ASME-Code-Bauarten (u. a. mit UV-Stamp nach ASME Sec. VIII, Auslegungslogik nach API 520/526 – dort mit genormten Blendengrößen D bis T). Im Heizungs- und Dampfkesselbereich kommen Regelwerke wie DIN EN 12828, TRD 721 und AD 2000-A2 hinzu; Hersteller bieten dafür eigene bauteilgeprüfte Figurenreihen an. Typische Kennwerte marktgängiger Programme: DN 15–250 (NPS ½–10), PN 16–100 bzw. ANSI Class 150–2500, Ansprechdrücke etwa 0,2–100 bar; Werkstoffe von Grauguss bis Edelstahl, Sonderwerkstoffe wie Duplex oder Monel auf Anfrage (Herstellerangaben ARI-SAFE/REYCO, Stand 2024). Die Auslegung läuft immer über den maßgebenden Störfall: Der abzuführende Massenstrom bestimmt den erforderlichen engsten Querschnitt – nicht die Nennweite der Leitung.
Abgrenzung: Sicherheitsventil, Überströmventil, Druckbegrenzer
| Sicherheitsventil | Überströmventil/-regler | Druckminderer | |
|---|---|---|---|
| Aufgabe | Druckraum vor unzulässigem Überdruck schützen | Vordruck konstant halten (öffnet bei steigendem Vordruck) | Nachdruck konstant halten (schließt bei steigendem Nachdruck) |
| Charakter | bauteilgeprüftes Schutzorgan | Regelarmatur | Regelarmatur |
| Öffnungsverhalten | schlagartig bis Vollhub (Bauart Vollhub) bzw. proportional | proportional mit dem Vordruck | proportional mit der Entnahme |
| Typischer Einsatz | Druckbehälter, Dampfkessel, Heizung | Bypass-/Mindestmengenregelung, Pumpenschutz | Dampf-, Druckluft-, Wassernetze |
| Ersetzt ein Sicherheitsventil? | – | nein | nein |
Die Verwechslung ist ein klassischer Praxisfehler: Auch ein Überströmventil öffnet bei steigendem Druck – es ist aber eine Regelarmatur zur Druckhaltung, kein zertifiziertes Schutzorgan mit nachgewiesener Abblaseleistung. Als Druckbegrenzer im engeren Sinn gelten daneben Sicherheitseinrichtungen, die bei Grenzwertüberschreitung abschalten oder absperren (etwa Sicherheitsdruckbegrenzer in Wärmeerzeugungsanlagen) – auch sie ersetzen das abblasende Sicherheitsventil nicht.
Druckminderer: konstanter Nachdruck ohne Hilfsenergie

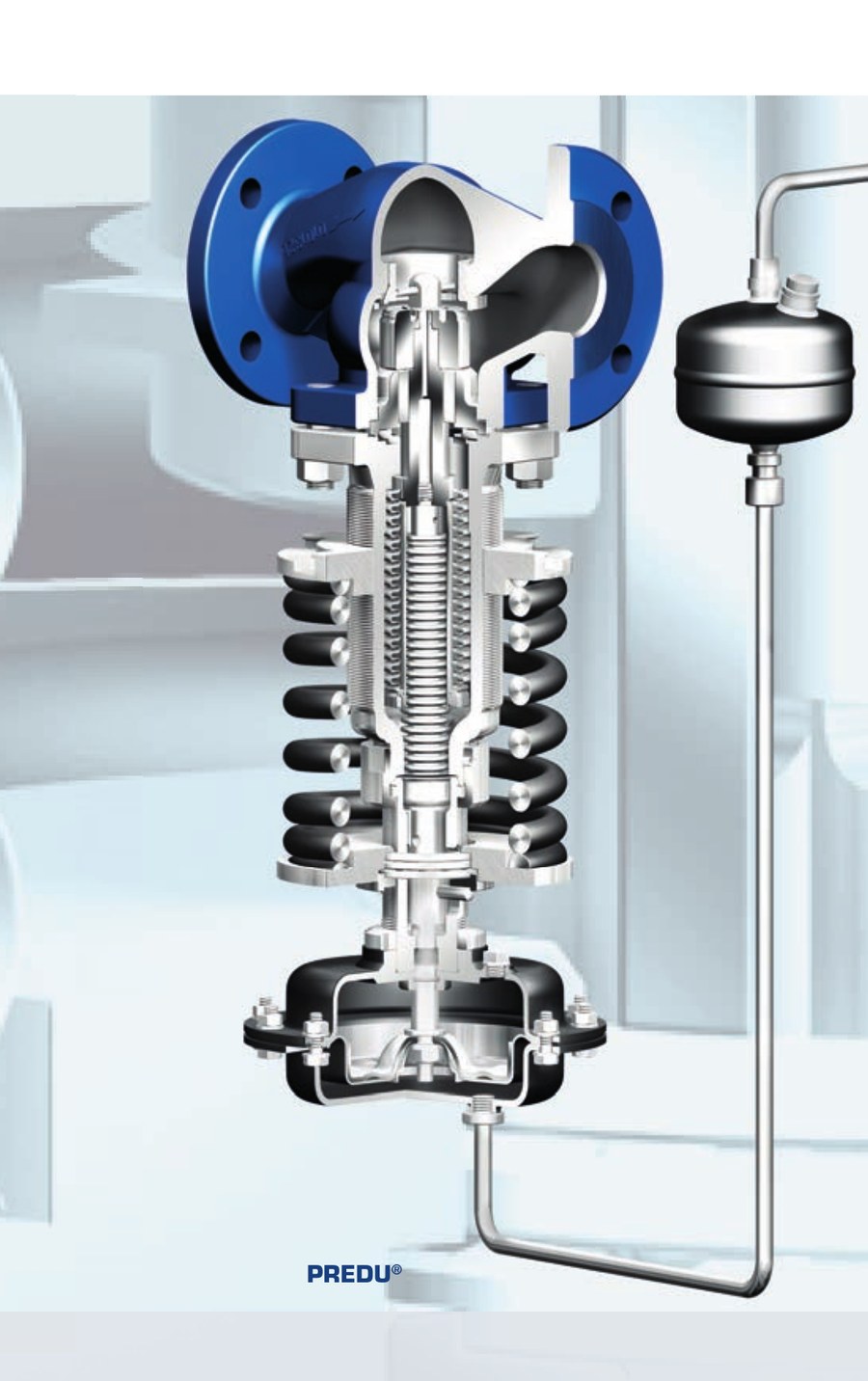

Ein Druckminderer reduziert einen schwankenden Vordruck auf einen einstellbaren, konstanten Nachdruck. Das Messglied ist eine Membran (bei hohen Temperaturen auch ein Kolben), die den Nachdruck gegen eine Sollwertfeder abwägt: Steigt der Nachdruck über den Sollwert, schließt das Ventil weiter; sinkt er bei Entnahme, öffnet es. So bleibt der Verbraucherdruck stabil – ohne Antrieb, Regler oder Stromanschluss. Typische Einsatzfelder sind Dampfnetze (Druckreduzierung vor Verbrauchern), Druckluft- und Wassernetze. Marktgängige membrangesteuerte Baureihen decken etwa PN 16–40 und DN 15–150 ab (Herstellerangaben ARI-PREDU, Stand 2024); für größere Leistungen und Dampf werden komplette Druckreduzierstationen mit Absperrung, Schmutzfänger, Sicherheitsventil und Kondensatableitung als Einheit geplant.
Überströmventil und Überströmregler: den Vordruck halten

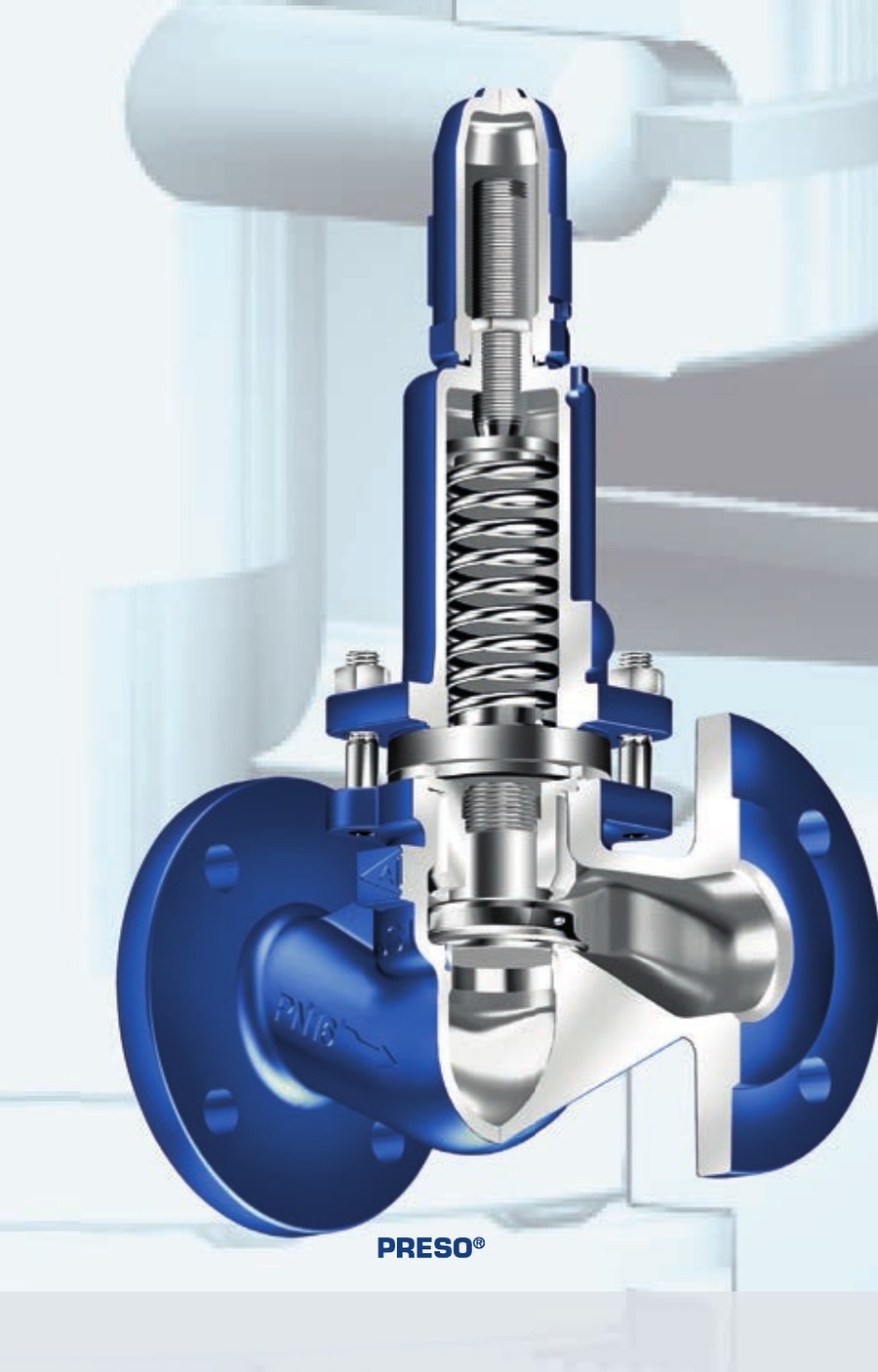

Das Gegenstück zum Druckminderer: Ein Überströmventil öffnet, wenn der Vordruck über den Sollwert steigt, und führt die Übermenge ab – zurück in den Behälter, in den Rücklauf oder in eine Bypassleitung. So hält es den Druck vor sich konstant und sichert z. B. Pumpen eine Mindestfördermenge oder hält in Netzen mit stark schwankender Abnahme den Versorgungsdruck stabil. Direktgesteuerte Ausführungen (Feder wirkt unmittelbar auf den Kegel, Gerad- oder Schrägsitzform) decken kleinere Leistungen ab; membrangesteuerte Überströmregler regeln größere Mengen präziser. Beide sind Regelarmaturen – die Absicherung des Druckraums bleibt Aufgabe des Sicherheitsventils.
Einbau und Betrieb: die wichtigsten Regeln
- Sicherheitsventil senkrecht einbauen (Federhaube oben), Zuleitung kurz und strömungsgünstig – ein zu hoher Druckverlust im Eintritt lässt das Ventil flattern (schnelles Auf-Zu mit Sitzverschleiß).
- Niemals absperren: Zwischen geschütztem Druckraum und Sicherheitsventil darf keine wirksame Absperrung liegen – Wartungsumschaltungen nur mit dafür vorgesehenen Wechselventilen, die stets einen Weg offen halten.
- Abblaseleitung: gefahrlos ausblasen (Personen, Kondensat, Geräusch), Gegendruck begrenzen (sonst Faltenbalg-Ausführung), Tiefpunkte entwässern; die Leitung eigenständig abstützen.
- Druckminderer: Schmutzfänger davor, Manometer vor und hinter der Armatur, Beruhigungsstrecke zur Messstelle – und die Nachdruckseite absichern, wenn sie den vollen Vordruck nicht verträgt.
- Prüfen statt vergessen: Sicherheitsventile regelmäßig nach dem geltenden Regelwerk prüfen (Anlüftung nutzen, soweit vorgesehen); nach jedem Ansprechen die Sitzdichtheit kontrollieren. Für dokumentierte Abnahmen liefern wir Armaturen mit Abnahmeprüfzeugnis 3.1.
Häufige Fragen zu Sicherheits- und Druckregelarmaturen
Wie funktioniert ein Sicherheitsventil?
Ein federbelastetes Sicherheitsventil hält den Kegel mit einer voreingestellten Federkraft auf dem Sitz. Steigt der Systemdruck bis zum Ansprechdruck, überwindet die Druckkraft die Federkraft: Das Ventil öffnet, bläst Medium ab und baut den Überdruck gefahrlos ab. Sinkt der Druck wieder unter den Schließdruck, schließt das Ventil selbsttätig. Es arbeitet rein mechanisch, ganz ohne Hilfsenergie – deshalb gilt es als letzte Sicherung eines Drucksystems.
Wann ist ein Sicherheitsventil vorgeschrieben?
Überall dort, wo ein Druckraum unzulässigen Überdruck erreichen kann und Menschen oder Anlagen gefährdet wären – etwa an Druckbehältern, Dampfkesseln, Wärmeerzeugern und Rohrleitungen. Den Rahmen setzen in Europa die Druckgeräterichtlinie 2014/68/EU als Ausrüstungsteil mit Sicherheitsfunktion sowie die Produktnorm DIN EN ISO 4126-1; für Heizungsanlagen gelten zusätzlich Regeln wie DIN EN 12828. Maßgeblich sind immer das anzuwendende Regelwerk und die Auslegung des geschützten Bauteils.
Was ist der Unterschied zwischen Sicherheitsventil und Überströmventil?
Das Sicherheitsventil ist ein bauteilgeprüftes Schutzorgan: Es schützt einen Druckraum vor unzulässigem Überdruck und muss die erforderliche Abblaseleistung zertifiziert abführen können. Das Überströmventil ist dagegen eine Regelarmatur: Es öffnet proportional bei steigendem Vordruck und hält ihn konstant – etwa um einen Mindestvolumenstrom über einen Bypass zu führen. Ein Überströmventil ersetzt kein Sicherheitsventil, auch wenn beide bei steigendem Druck öffnen.
Welche Angaben braucht die Auslegung eines Sicherheitsventils?
Medium und Aggregatzustand (Dampf, Gas oder Flüssigkeit), Ansprechdruck, abzuführender Massen- oder Volumenstrom im maßgebenden Störfall, Betriebstemperatur, Gegendruck in der Abblaseleitung, Anschlussart und Nennweiten von Ein- und Austritt sowie geforderte Zulassungen und Werkstoffe. Die Abblaseleistung bestimmt den erforderlichen engsten Querschnitt – die Auslegung erfolgt nach dem einschlägigen Regelwerk und den geprüften Herstellerkennwerten, nicht nach Rohrnennweite.
Was ist bei Einbau und Montage von Sicherheitsventilen wichtig?
Sicherheitsventile werden in der Regel senkrecht, Federhaube oben, eingebaut. Die Zuleitung muss kurz und strömungsgünstig sein, damit der Druckverlust im Eintritt das Ventil nicht zum Flattern bringt. Zwischen geschütztem Druckraum und Sicherheitsventil darf keine wirksame Absperrung liegen; die Abblaseleitung muss gefahrlos ausblasen, den Gegendruck begrenzen und entwässert sein. Nach dem Ansprechen Sitzdichtheit prüfen – und die regelmäßige Prüfung nach dem geltenden Regelwerk einplanen.
Wie funktioniert ein Druckminderer?
Ein Druckminderer hält den Druck nach der Armatur (Nachdruck) konstant – ohne Hilfsenergie. Eine Membran misst den Nachdruck und arbeitet gegen eine einstellbare Sollwertfeder: Steigt der Nachdruck über den Sollwert, schließt das Ventil weiter; sinkt er, öffnet es. Schwankender Vordruck und wechselnde Entnahme werden so selbsttätig ausgeregelt – typisch in Dampf-, Druckluft- und Wassernetzen, wenn Verbraucher weniger Druck vertragen als das Netz liefert.
Welche Fehler sind bei Druckminderern typisch?
Die häufigsten Praxisfehler: kein Schmutzfänger vor der Armatur (Partikel beschädigen Sitz und Membran), eine zu groß gewählte Armatur (regelt bei kleiner Entnahme unruhig), fehlende Manometer vor und hinter dem Ventil (Störungen lassen sich nicht eingrenzen) und die fehlende Absicherung der Nachdruckseite: Kann der volle Vordruck dem nachgeschalteten System schaden, gehört hinter den Druckminderer ein Sicherheitsventil. Auch eine Beruhigungsstrecke vor der Entnahmestelle verbessert das Regelverhalten.
