Rückschlagarmaturen: Ventil, Klappe, Doppelflügel und Fußventil
Rückschlagarmaturen arbeiten selbsttätig, ohne äußeren Antrieb und ohne Bediener: Sie öffnen durch die Strömung und schließen, sobald diese nachlässt oder umkehrt. Diese Seite erklärt die Bauarten vom Hubteller-Rückschlagventil bis zum Fußventil, warum das Schließverhalten über Druckstöße entscheidet – und wie Sie die passende Ausführung auswählen.
- Bauarten
- Hubteller · Klappe · Doppelflügel · Fußventil
- Funktion
- selbsttätig, ohne Antrieb
- Normen
- DIN EN 16767 · EN 558
- Entscheidend
- Schließverhalten, Einbaulage
Funktionsprinzip: öffnen mit der Strömung, schließen vor der Umkehr
Alle Rückschlagarmaturen folgen demselben Prinzip: Der Differenzdruck der Strömung hebt den Abschlusskörper – Teller, Kegel, Scheibe oder Klappenflügel – gegen Feder oder Eigengewicht vom Sitz. Lässt die Strömung nach, schließt die Armatur selbsttätig. Die Produktnorm für metallische Rückschlagarmaturen ist DIN EN 16767.
Das wichtigste Qualitätsmerkmal ist das Schließverhalten: Schließt die Armatur erst, wenn die Strömung bereits umgekehrt ist, schlägt der Abschlusskörper gegen den Sitz und der abrupt gestoppte Rückstrom erzeugt einen Druckstoß (Wasserschlag) – hörbar als Schlagen, auf Dauer schädlich für Dichtungen, Halterungen und die Armatur selbst. Federbelastete, kurzhubige Bauarten schließen bereits während des Abbremsens der Strömung und bleiben dadurch leise und druckstoßarm.

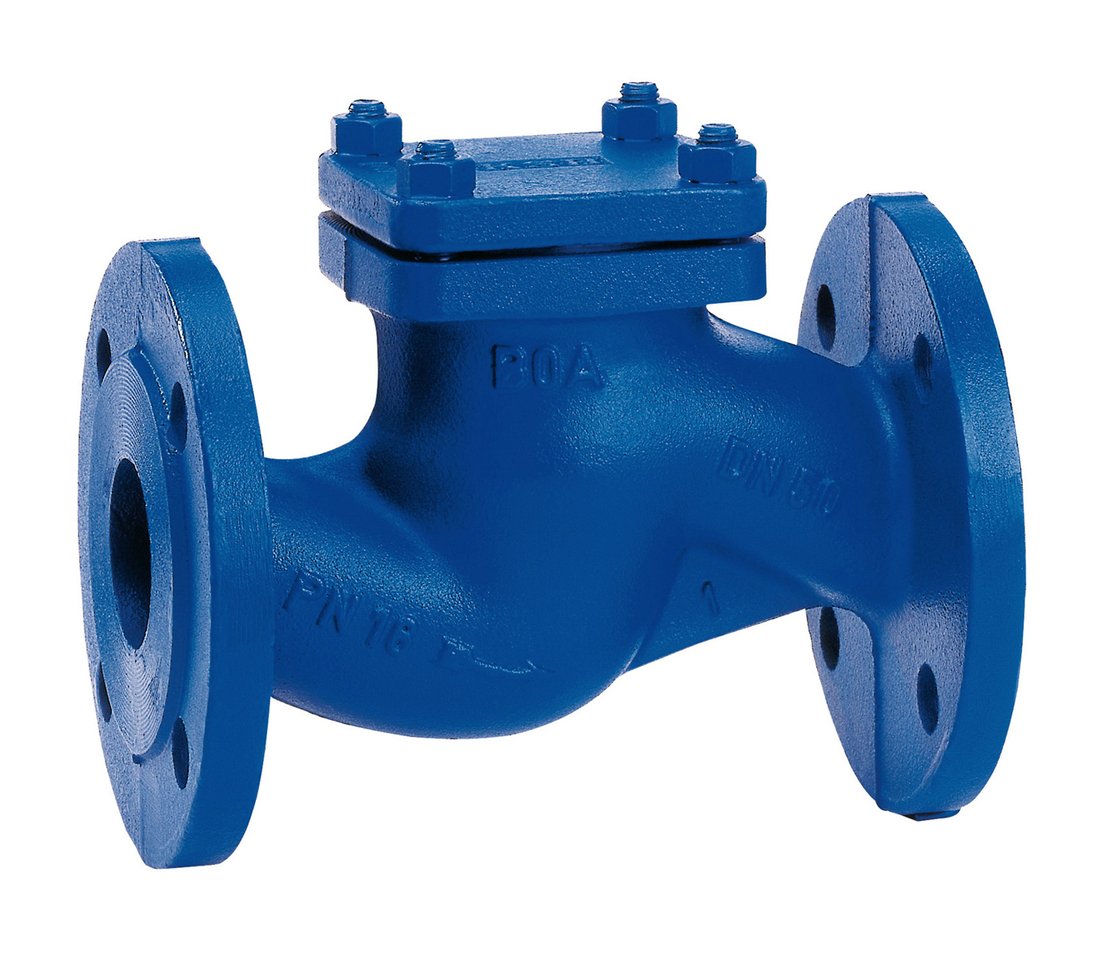

Rückschlagventil mit Hubteller: der robuste Standard
Das Hubteller-Rückschlagventil nutzt das Gehäuse eines Sitzventils: Die Strömung hebt einen geführten Teller oder Kegel linear vom Sitz, bei nachlassender Strömung drückt die Feder (oder das Eigengewicht) ihn zurück. Federbelastete Ausführungen sind für mehrere Einbaulagen geeignet (maßgeblich ist die Herstellerfreigabe) und schließen kurzhubig und schnell – die druckstoßärmste Wahl direkt hinter Pumpen. Ohne Feder ist die Einbaulage eingeschränkt (waagerecht oder senkrecht steigend). Der Druckverlust ist bauartbedingt höher als bei der Klappe; die S-förmige Umlenkung entspricht dem Sitzventil. Weichdichtende Teller dichten auch bei kleinen Differenzdrücken zuverlässig, metallisch dichtende Ausführungen (z. B. ARI-CHECKO-V) beherrschen Dampf, Heißwasser und Wärmeträgeröl.

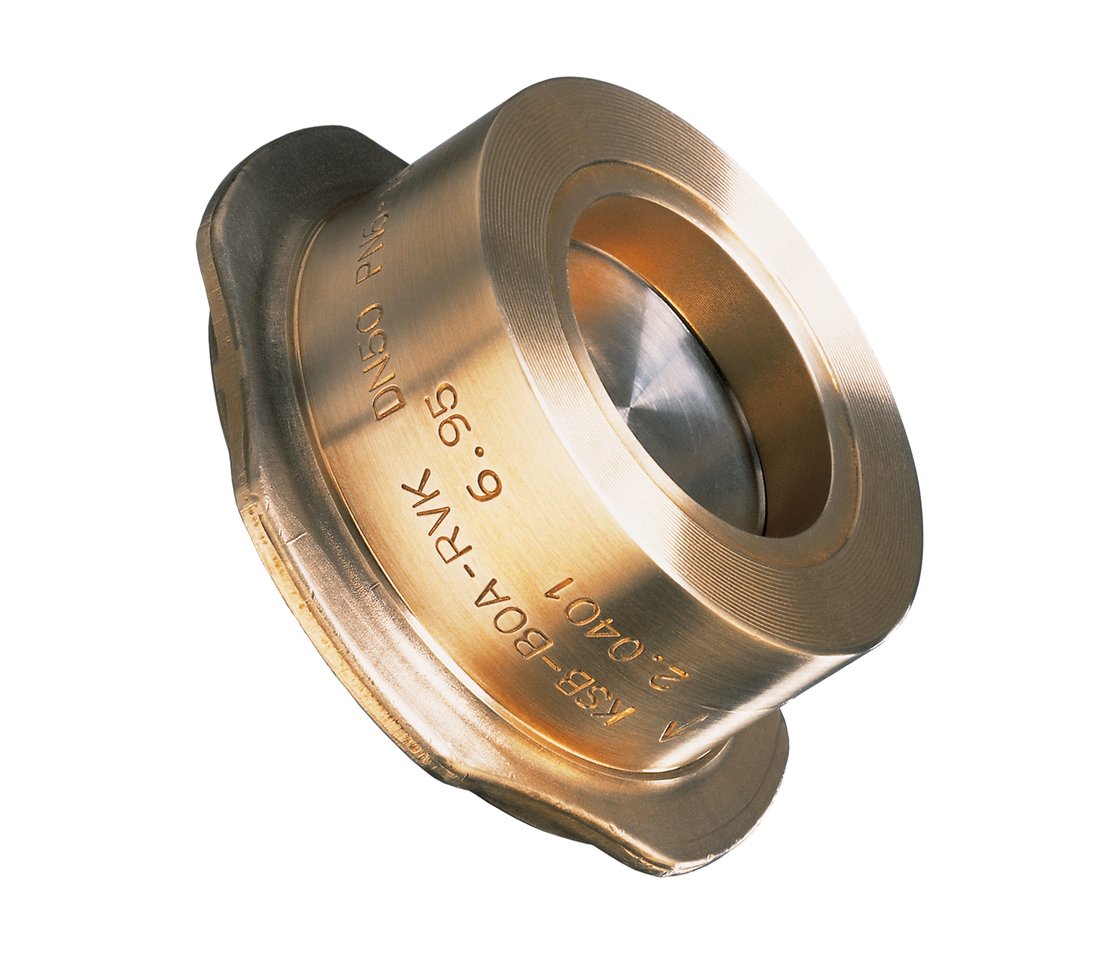

Zwischenflansch-Rückschlagventil: kompakt zwischen zwei Flanschen
Die wirtschaftlichste Bauform für kleine und mittlere Nennweiten: Ein schlanker Gehäusering mit federbelastetem, axial geführtem Teller wird wie eine dicke Dichtung zwischen zwei Rohrflansche gespannt – Baulängen nach EN 558 Reihe 49 messen nur wenige Zentimeter. Kein eigenes Flanschpaar, wenig Gewicht, dank Feder für mehrere Einbaulagen geeignet. Zu beachten: Der Teller braucht freien Öffnungsweg in Strömungsrichtung, und für die Demontage muss die Flanschverbindung geöffnet werden – Wartung heißt hier Austausch.
Rückschlagklappe: geringer Druckverlust für große Nennweiten
Bei der klassischen Rückschlagklappe (englisch swing check) schwenkt eine am oberen Rand angelenkte Scheibe aus dem Strömungsweg. Offen gibt sie fast den vollen Querschnitt frei – der Druckverlust ist minimal, auch verschmutzte Medien und Abwasser passieren. Dafür schließt die schwere Scheibe träger als ein federbelasteter Teller: Bei schnellen Strömungsumkehrungen – etwa beim Abschalten paralleler Pumpen – drohen Schlagen und Druckstöße. Abhilfe schaffen außenliegende Hebel mit Gewicht oder Dämpfer. Flansch-Rückschlagklappen bauen nach EN 558 Reihe 15 (alt DIN 3202 F-5); in Wasserwerken und Abwasseranlagen ist die Bauart Standard – dort auch als Rückstau-Endklappe direkt am Auslauf.
Doppelflügel-Rückschlagklappe: kurz, leicht, druckstoßarm
Die Doppelflügel-Rückschlagklappe (wafer duo swing check valve) kombiniert die Vorteile beider Welten: Zwei federbelastete Halbscheiben öffnen um eine mittige, senkrechte Achse und geben einen großen Querschnitt frei. Die Federn schließen beide Flügel schon während die Strömung abklingt – deutlich schneller als eine schwere Einzelscheibe und damit druckstoßarm. Als Zwischenflansch-Armatur (EN 558 Reihe 16, Wafer oder Lug) wiegt sie einen Bruchteil einer Flansch-Rückschlagklappe gleicher Nennweite und ist bis in große Nennweiten die kompakteste Lösung – etwa in der Gebäudetechnik, Kälte- und Klimatechnik und auf der Druckseite von Pumpenanlagen. Beim Einbau den Freigang der Flügel und den Abstand zu Rohrbögen beachten, da ungleichmäßige Anströmung einseitiges Flattern verursachen kann.
Fußventil: der Rückflussstopp am Saugleitungsende
Das Fußventil ist ein Rückschlagventil für das untere Ende der Saugleitung einer Pumpe, fast immer kombiniert mit einem Saugkorb als Grobfilter. Es hält Saugleitung und Pumpengehäuse gefüllt, wenn die Pumpe steht: Ohne Fußventil läuft die Leitung leer, die Pumpe müsste bei jedem Start neu angesaugt oder befüllt werden – mit dem Risiko des Trockenlaufs. Wichtig sind geringer Öffnungswiderstand (die Saughöhe ist begrenzt), eine weiche Dichtung für sicheres Schließen bei kleinster Druckdifferenz und die regelmäßige Kontrolle des Saugkorbs auf Verlegung.
Auswahl und Auslegung: auf den Durchfluss kommt es an
| Hubteller (Flansch) | Zwischenflansch-Ventil | Klappe (swing) | Doppelflügel | |
|---|---|---|---|---|
| Schließverhalten | schnell (Feder) | schnell (Feder) | träge | schnell (Feder) |
| Druckverlust | höher (S-Umlenkung) | mittel | gering | gering–mittel |
| Einbaulage | mehrere Einbaulagen* | mehrere Einbaulagen* | eingeschränkt | mehrere Einbaulagen* |
| Verschmutzte Medien | bedingt | bedingt | gut | bedingt |
| Baulänge EN 558 | Reihe 1 | Reihe 49 (kurz) | Reihe 15 | Reihe 16 (kurz) |
| Typischer Einsatz | Dampf, Industrie, Pumpen | Gebäudetechnik, HLK | Wasser/Abwasser, große DN | HLK, Pumpen, große DN |
* viele federbelastete Ausführungen sind für mehrere Einbaulagen geeignet – zulässig sind ausschließlich die vom Hersteller freigegebenen Lagen; ohne Feder typischerweise nur waagerecht oder senkrecht steigend.
Der häufigste Auswahlfehler: Die Rückschlagarmatur wird einfach in der Nennweite der Leitung bestellt. Öffnet der Teller beim tatsächlichen Durchfluss aber nur teilweise, flattert er, verschleißt vorzeitig und schließt schlagend. Maßgeblich ist der vom Hersteller angegebene Mindestdurchfluss für die Vollöffnung (abhängig von Strömungsgeschwindigkeit und Mediumsdichte). Weitere Kriterien: Medium und Temperatur (weich- oder metallisch dichtend), Druckstufe, Einbaulage, Baulänge im Austauschfall und der zulässige Öffnungsdruck – bei Schwerkraftumläufen und Saughebern zählt jedes Millibar.
Einbau: Richtung, Lage, Anströmung
- Durchflussrichtung: Der Gehäusepfeil muss mit der Strömungsrichtung übereinstimmen – die häufigste Reklamationsursache ist schlicht ein verkehrt eingebautes Ventil.
- Einbaulage: Ausschließlich die vom Hersteller freigegebenen Einbaulagen verwenden; Ausführungen ohne Feder sind typischerweise nur für waagerechte oder senkrecht steigende Leitungen freigegeben.
- Anströmung: Direkt hinter Pumpen, Krümmern oder Erweiterungen sorgt eine gerade Beruhigungsstrecke für gleichmäßige Anströmung – besonders wichtig bei Doppelflügelklappen (einseitiges Flattern).
- Freigang: Bei Zwischenflansch-Bauarten den Öffnungsweg von Teller bzw. Flügeln prüfen – bei ausgekleideten oder dickwandigen Rohren kann die Auskleidung den Hub blockieren.
- Wartungszugang: Flanschbauarten lassen sich in der Leitung warten; viele kompakte Zwischenflansch-Bauarten werden bei Defekt komplett ersetzt (je nach Ausführung sind auch Einzelteile tauschbar) – bei kritischen Leitungen Absperrungen vorsehen.
Häufige Fragen zu Rückschlagarmaturen
Wie funktioniert eine Rückschlagarmatur?
Rückschlagarmaturen arbeiten selbsttätig, ganz ohne Antrieb: Die Strömung in Durchflussrichtung drückt den Abschlusskörper (Teller, Kegel, Scheibe oder Klappe) auf, bei nachlassender Strömung oder Strömungsumkehr schließt er durch Federkraft, Eigengewicht oder den Rückstrom selbst. Entscheidend für die Qualität ist das Schließverhalten: Je früher die Armatur vor der eigentlichen Strömungsumkehr schließt, desto geringer fällt der Druckstoß aus.
Was ist der Unterschied zwischen Rückschlagventil und Rückschlagklappe?
Beim Rückschlagventil hebt sich ein geführter Teller oder Kegel linear vom Sitz – robust, meist federbelastet und dadurch lageunabhängig, aber mit höherem Druckverlust. Bei der Rückschlagklappe schwenkt eine Scheibe um ein Gelenk am oberen Rand aus dem Strömungsweg – der Druckverlust ist klein und die Bauart auch für große Nennweiten und verschmutzte Medien geeignet, das Schließen aber träger und damit druckstoßanfälliger.
Was ist eine Doppelflügel-Rückschlagklappe?
Eine Zwischenflansch-Armatur, bei der zwei federbelastete Halbscheiben (Flügel) auf einer mittigen Achse sitzen. Beim Durchfluss klappen beide Flügel auf, die Federn schließen sie bereits bei nachlassender Strömung – schnell und druckstoßarm. Mit wenigen Zentimetern Baulänge (EN 558 Reihe 16) und geringem Gewicht ist die Doppelflügelklappe (englisch wafer duo check valve) die kompakteste Lösung für mittlere und große Nennweiten.
Wozu dient ein Fußventil?
Das Fußventil ist ein Rückschlagventil für das untere Ende der Saugleitung einer Pumpe, meist kombiniert mit einem Saugkorb als Grobfilter. Es hält die Saugleitung und das Pumpengehäuse gefüllt, wenn die Pumpe steht – die Pumpe muss nicht neu angesaugt oder befüllt werden und läuft nicht trocken an.
Welche Angaben braucht die Auswahl einer Rückschlagarmatur?
Medium mit Temperatur und Verschmutzungsgrad, Betriebsdruck und Druckstufe, Nennweite und tatsächlicher Durchfluss (für die Prüfung, ob die Armatur voll öffnet), Einbaulage (waagerecht, senkrecht steigend oder fallend), Anschlussart und Baulänge sowie das Umfeld: Sitzt die Armatur direkt hinter einer Pumpe oder einem Krümmer? Sind Druckstöße zu erwarten? Für Dampf und Kondensat zusätzlich die Frage metallisch oder weichdichtend.
Was ist bei Einbau und Montage von Rückschlagarmaturen wichtig?
Immer die Durchflussrichtung beachten – der Pfeil auf dem Gehäuse muss mit der Strömungsrichtung übereinstimmen. Die zulässige Einbaulage prüfen: Federbelastete Bauarten sind für mehrere Einbaulagen geeignet (Herstellerfreigabe maßgeblich), Ausführungen ohne Feder meist nur waagerecht oder in senkrecht steigenden Leitungen. Nach Pumpen und Krümmern sorgt eine gerade Beruhigungsstrecke für gleichmäßige Anströmung; bei Zwischenflansch-Bauarten muss der Öffnungsweg der Flügel oder des Tellers frei bleiben – bei ausgekleideten Rohren den Scheibenfreigang prüfen.
Welcher Auswahlfehler ist bei Rückschlagarmaturen am häufigsten?
Die Armatur wird schlicht in der Nennweite der Rohrleitung bestellt, ohne den tatsächlichen Durchfluss zu prüfen. Ist sie dafür zu groß, öffnet der Teller oder die Scheibe nur teilweise, flattert im Teillastbetrieb, verschleißt vorzeitig und schließt schlagend. Richtig ist die Auslegung über die Strömungsgeschwindigkeit bzw. den vom Hersteller angegebenen Mindestdurchfluss für die Vollöffnung.
Vertiefung und Sortiment
Rückschlagventile und -klappen führen wir passend zu Flanschen, Dichtungen und Rohrmaterial. Ihr Bedarf ist konkret? Direkt anfragen – mit Medium, Durchfluss und Einbaulage wird das Angebot eindeutig.
Fachliche Grundlage: eigenes Zickwolff-FAQ-Paket (Themenblock Armaturen, u. a. IDs 2371–2410) sowie freigegebene Partnerunterlagen von KSB (Katalogheft 2024: BOA-R, BOA-RVK; Bilder mit Freigabe), ARI-Armaturen (Portfolio 02/2024: CHECKO-V) und GESTRA; Baulängen nach EN 558 aus eigener Datenschicht. Angaben ohne Gewähr – maßgeblich sind die aktuellen Normen und die technischen Unterlagen der Hersteller. Fachlich geprüft und freigegeben: Juli 2026; berücksichtigter Normen- und Herstellerstand: Juli 2026.
