Regelarmaturen: Stellventil, Kv-Wert und Kennlinie

Das Stellventil im Regelkreis

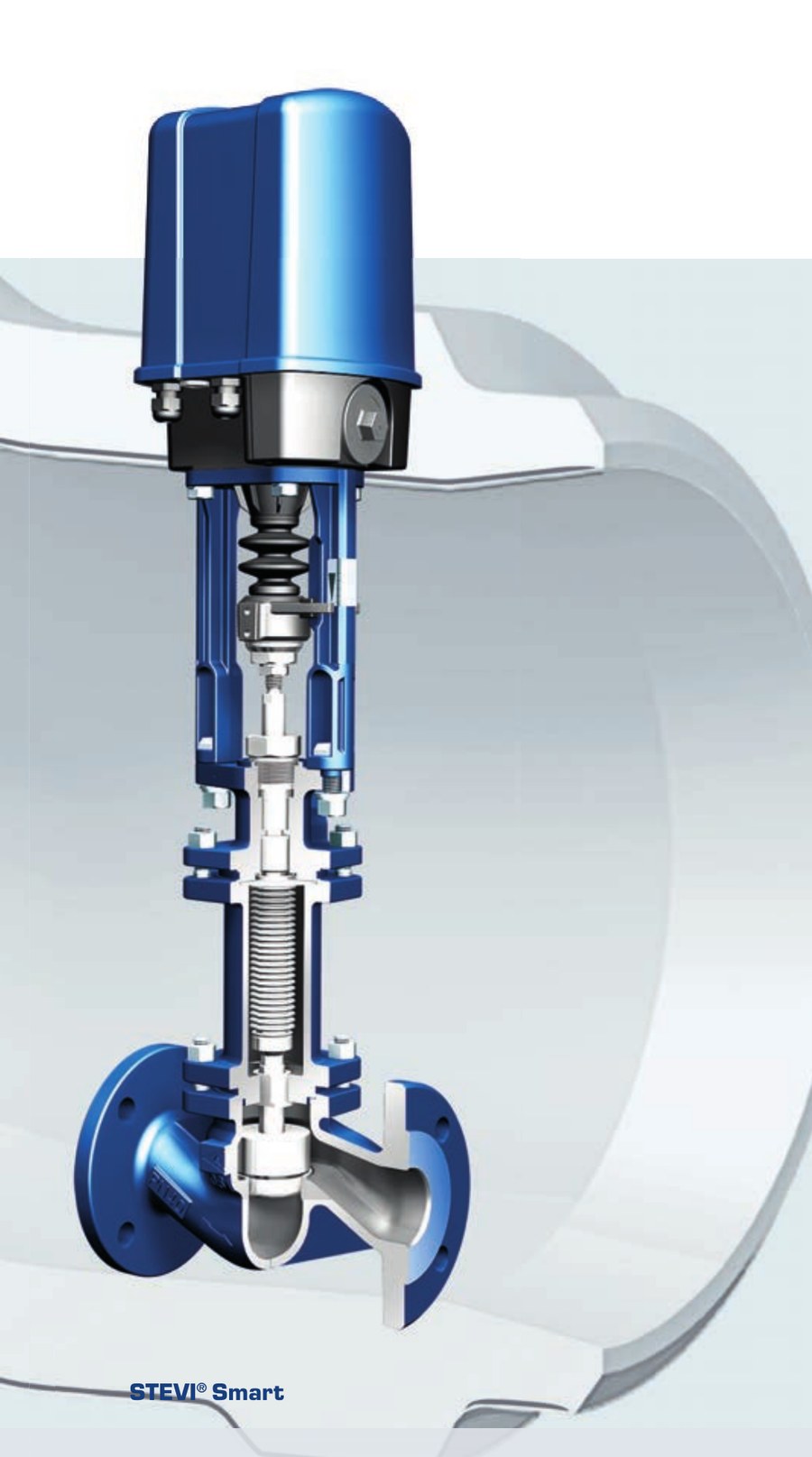

Ein Regelventil (Stellventil) ist das Stellglied eines Regelkreises: Ein Messfühler erfasst die Regelgröße – Temperatur, Druck, Durchfluss oder Füllstand –, der Regler vergleicht sie mit dem Sollwert, und das Ventil setzt die Stellgröße um. Dazu bewegt ein Antrieb über die Spindel einen geformten Kegel im Sitz und verändert stufenlos den freien Querschnitt. Anders als eine Absperrarmatur ist das Regelventil für den Dauerbetrieb in Zwischenstellungen konstruiert: Kegelführung, Sitzgeometrie und Spindelabdichtung sind auf ständige Bewegung und hohe Strömungsgeschwindigkeiten ausgelegt.

Die maßgebliche Normreihe für Stellventile ist DIN EN 60534 (IEC 60534); sie definiert unter anderem die Durchflusskennwerte und deren Messung. Typische Eckdaten der Industrie-Baureihen: Nennweiten DN 15–500, Druckstufen PN 16–160 bzw. ANSI Class 150–600, Gehäusewerkstoffe von Grauguss über Sphäroguss und Stahlguss bis Edelstahl (z. B. 1.4408/1.4581) (Herstellerangaben ARI-STEVI, Stand 2024).

Kv-Wert und Auslegung: die Kapazität bestimmt die Größe

Zentrale Auslegungsgröße ist der Kv-Wert: der Durchfluss in m³/h, den Wasser bei einem Differenzdruck von 1 bar durch die Armatur erreicht. Er beschreibt die Durchflusskapazität in einer bestimmten Hubstellung; der Kvs-Wert ist der Kv-Wert bei Nennhub (Ventil voll offen). Aus Durchflussmenge, Mediumsdichte und verfügbarem Differenzdruck wird der benötigte Kv-Wert berechnet – gewählt wird dann das Ventil, dessen Kvs mit angemessener Reserve darüber liegt.

Der häufigste Fehler ist die Überdimensionierung: Wer das Regelventil schlicht in der Nennweite der Rohrleitung bestellt, erhält meist einen viel zu großen Kvs-Wert. Das Ventil arbeitet dann dauerhaft fast geschlossen – kleine Hubänderungen bewirken große Durchflusssprünge, die Regelung schwingt, und Kegel wie Sitz verschleißen im sitznahen Betrieb vorzeitig. Ein Regelventil ist deshalb häufig kleiner als die Rohrleitung; den Übergang schaffen Reduzierstücke.

Kennlinien: linear oder gleichprozentig

Die Kennlinie beschreibt, wie sich der Kv-Wert über den Hub ändert – sie wird durch die Form des Kegels bestimmt. Bei der linearen Kennlinie wächst der Durchfluss proportional zum Hub. Bei der gleichprozentigen bewirkt jeder Hubschritt die gleiche prozentuale Änderung des aktuellen Kv-Werts: Das Ventil öffnet anfangs sehr fein und gibt erst im oberen Hubbereich viel Querschnitt frei.

Welche Kennlinie passt, entscheidet die Anlage: In vielen realen Netzen sinkt der am Ventil verfügbare Differenzdruck, wenn der Durchfluss steigt – die gleichprozentige Kennlinie gleicht das aus und liefert dann ein annähernd lineares Verhalten des Gesamtsystems. Sie ist deshalb in der Praxis weit verbreitet. Wichtig ist außerdem das Stellverhältnis (Verhältnis von größtem zu kleinstem noch regelbarem Kv-Wert): Es bestimmt, wie weit sich der Durchfluss nach unten sauber einstellen lässt.

Kegel und Garnitur: das Innenleben entscheidet

Die Regeleigenschaften stecken in der Garnitur aus Sitz und Kegel. Gängige Kegelformen:

• Parabolkegel: die Standardform – der geformte Vollkegel formt die Kennlinie und ist robust gegen Verschmutzung.
• Lochkegel: ein Hohlkegel mit vielen kleinen Bohrungen teilt die Strömung auf – leiser und kavitationsärmer bei hohen Differenzdrücken.
• Druckentlasteter Kegel: Druckausgleichsbohrungen reduzieren die auf den Kegel wirkende Kraft – kleinere Antriebe auch bei großen Nennweiten und Drücken.
• Weichdichtungskegel: mit Elastomer- oder PTFE-Dichtkante für hohe Dichtheit im geschlossenen Zustand.

Eine Käfigführung stabilisiert den Kegel bei hohen Durchflüssen gegen Schwingungen und Verschleiß. Die Spindel dichtet wie beim Absperrventil eine Stopfbuchse ab – für Wärmeträgeröl, Dampf oder emissionsrelevante Medien gibt es Varianten mit Faltenbalg (mehr dazu auf der Seite Absperrarmaturen).

3-Wege-Ventile: mischen und verteilen

3-Wege-Stellventile haben einen dritten Anschluss und arbeiten wahlweise als Mischventil (zwei Ströme werden im Verhältnis des Hubs zu einem gemischt – klassisch: Rücklaufbeimischung zur Vorlauftemperatur-Regelung) oder als Verteilventil (ein Strom wird auf zwei Wege aufgeteilt, etwa auf Wärmeübertrager und Bypass). Sie halten den Gesamtvolumenstrom im Netz annähernd konstant – ein Vorteil für Pumpen und hydraulischen Abgleich in Heiz- und Kühlkreisen.

Regelklappe, V-Port-Kugelhahn, Nadelventil

Nicht jede Regelaufgabe braucht ein Stellventil:

• Regelklappen: Doppelt-exzentrische Absperrklappen werden bei großen Nennweiten auch regelnd eingesetzt – wirtschaftlich, wo grobe Mengenregelung genügt und die kurze Baulänge zählt.
• V-Port-Kugelhähne: Kugelhähne mit charakterisierter, V-förmiger Kugelöffnung eignen sich für einfache Regelaufgaben; Standard-Kugelhähne gehören dagegen nicht in den Drosselbetrieb – ihre Weichsitze erodieren in Zwischenstellung (siehe Kugelhähne).
• Nadelventile: Feinregulierventile für kleine Durchflüsse – der schlanke, spitze Kegel erlaubt sehr feine Einstellung über viele Spindelumdrehungen, typisch in Mess-, Probenahme- und Dosierleitungen.
• Membranventile: für abrasive und aggressive Medien; die Membran trennt Antriebsraum und Medium, regelbar in Grenzen (Produktnorm DIN EN ISO 16138).

Strangregulierung: Abgleich in Heiz- und Kühlnetzen

In der Gebäudetechnik sorgt eine eigene Familie von Regelarmaturen für den hydraulischen Abgleich: Strangregulierventile begrenzen den Volumenstrom je Strang auf den Auslegungswert – klassisch statisch über eine voreinstellbare Drossel mit Messanschlüssen, an denen sich der Differenzdruck und damit der Volumenstrom messen lässt. Daneben stehen automatische Volumenstrombegrenzer (halten den eingestellten Volumenstrom über eine Regelpatrone selbsttätig) und druckunabhängige Regelventile, die Strangregulierung und Stellventil in einer Armatur vereinen. Typische Baureihen im Zickwolff-Lieferprogramm: ARI-ASTRA (statisch, automatisch und druckunabhängig) sowie KSB BOA-Control – letztere auf Wunsch mit integrierter Ultraschall-Durchflussmessung.

Antriebe und Stellungsregler

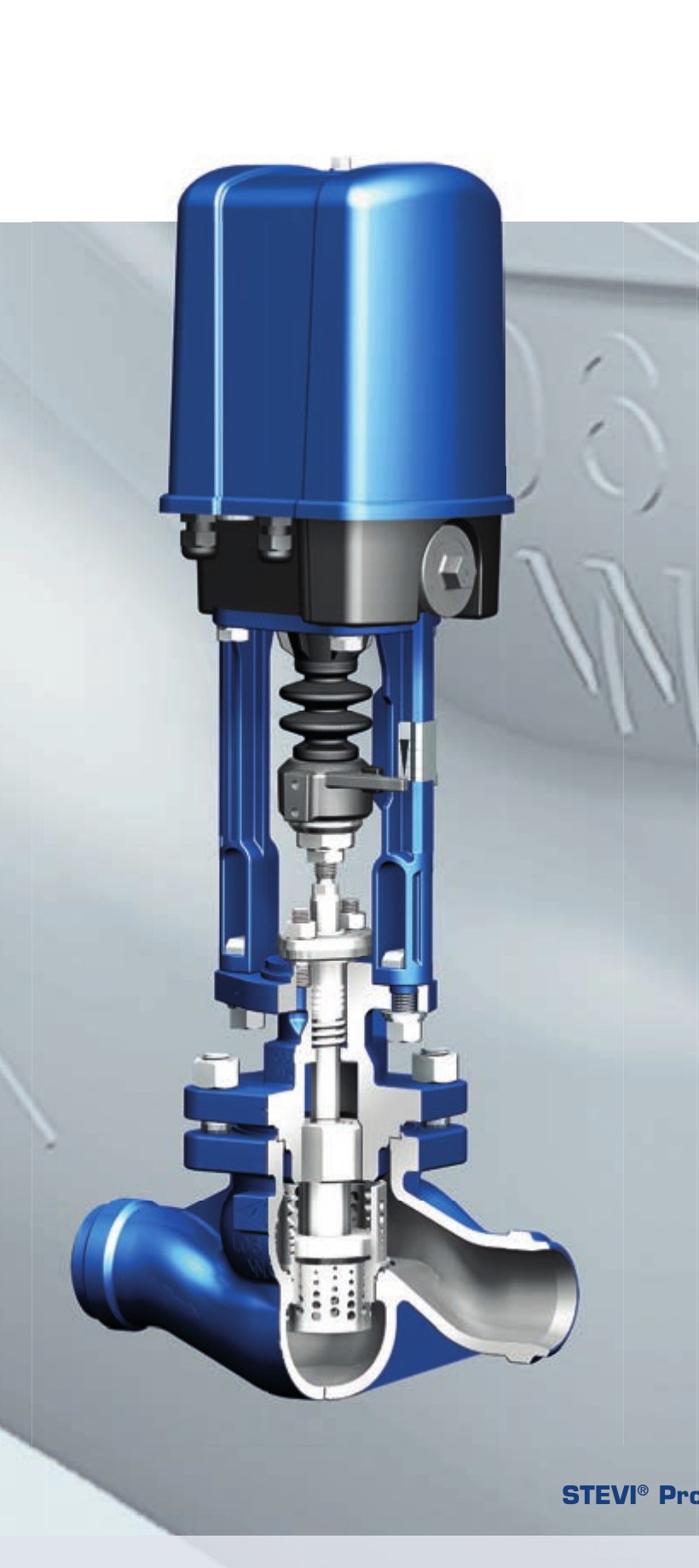

Bewegt wird das Stellventil von pneumatischen Membranantrieben (Stelldruck typisch bis 6 bar; die Feder fährt das Ventil bei Luftausfall definiert zu oder auf – die klassische Sicherheitsstellung) oder elektrischen Linearantrieben mit Stellungsregler für Einheitssignale wie 4–20 mA oder 0–10 V, zunehmend mit Busanbindung und Diagnosefunktionen. Der Stellungsregler übersetzt das Reglersignal in die exakte Hubstellung und gleicht Reibung und Druckkräfte aus. Welche Antriebstechnik wann passt – inklusive Schwenkantrieben für Klappen und Kugelhähne nach ISO 5211 – vertieft die Detailseite Antriebe und Automatisierung.

Regeln ohne Hilfsenergie: Druck und Temperatur selbsttätig halten

Nicht jede Regelaufgabe braucht Antrieb und Regler: Druckminderer halten den Nachdruck, Überströmventile den Vordruck konstant – rein mechanisch über Membran oder Kolben und Sollwertfeder. Auch mechanische Temperaturregler arbeiten nach diesem Prinzip (Fühler mit Ausdehnungssystem statt Membran) und heizen, kühlen oder mischen ohne Hilfsenergie. Diese selbsttätigen Druckregelarmaturen behandelt zusammen mit den Sicherheitsventilen die Seite Sicherheits- und Druckregelarmaturen.

Kavitation und Geräusch: die Physik am Drosselquerschnitt

Am engsten Querschnitt beschleunigt das Medium stark – der statische Druck sinkt. Fällt er bei Flüssigkeiten unter den Dampfdruck, bilden sich Dampfblasen, die stromabwärts beim Druckanstieg schlagartig kollabieren: Kavitation. Die Folgen sind Lärm, Vibrationen und Materialabtrag an Kegel, Sitz und Gehäuse. Abhilfe schaffen die Aufteilung des Druckabbaus auf mehrere Stufen, Lochkegel bzw. Mehrloch-Garnituren und eine Auslegung, die extreme Differenzdrücke über einem einzigen Ventil vermeidet. Bei Gasen und Dämpfen ist statt Kavitation das Strömungsgeräusch bei hohen Geschwindigkeiten das Thema – auch hier helfen mehrstufige Garnituren.

Einbau: Schutz, Strecken, Bypass

• Schmutzfänger davor: Die feinen Spalte zwischen Kegel und Sitz sind empfindlich gegen Partikel – ein Y-Schmutzfänger vor dem Regelventil ist Standard.
• Durchflussrichtung und Einbaulage: Der Gehäusepfeil gibt die Richtung vor; die zulässige Einbaulage (Antrieb in der Regel senkrecht stehend) nennt der Hersteller.
• Beruhigungsstrecken: Gerade Rohrstrecken vor und hinter dem Ventil vergleichmäßigen die Strömung und verbessern Regelgüte und Geräuschverhalten.
• Bypass für die Wartung: Bei durchlaufenden Prozessen wird das Regelventil zwischen zwei Absperrarmaturen mit Umgehungsleitung installiert. Zum Not-Drosseln im Bypass ein Sitzventil einsetzen – kein Schieber, dessen Platte im Drosselbetrieb verschleißt.
• Zugänglichkeit: Antrieb, Stellungsregler und Stopfbuchse brauchen Wartungsraum – Einbauhöhe und Ausbaumaße schon in der Planung berücksichtigen.
