Armaturenantriebe und Automatisierung: elektrisch, pneumatisch, ISO 5211

Zwei Bewegungen, eine Systematik

Die Antriebswelt sortiert sich nach der Bewegung der Armatur: Linearantriebe heben und senken eine Spindel – sie gehören zu Sitzventilen, Regelventilen und Schiebern, ihre Größe wird als Stellkraft in Newton bzw. Kilonewton angegeben. Schwenkantriebe drehen um 90 Grad – sie automatisieren Kugelhähne und Absperrklappen, ihre Größe ist das Drehmoment in Newtonmetern. Die Basis bleibt die Handbetätigung: Handrad oder Hebel direkt, ab größeren Nennweiten und Drücken ein Handgetriebe, dessen Untersetzung die Bedienkraft reduziert – ergänzt um Zubehör wie Abschließvorrichtungen gegen Fehlbedienung oder Spindelverlängerungen für schwer zugängliche Einbauorte.

Pneumatische Antriebe: Membran und Kolben

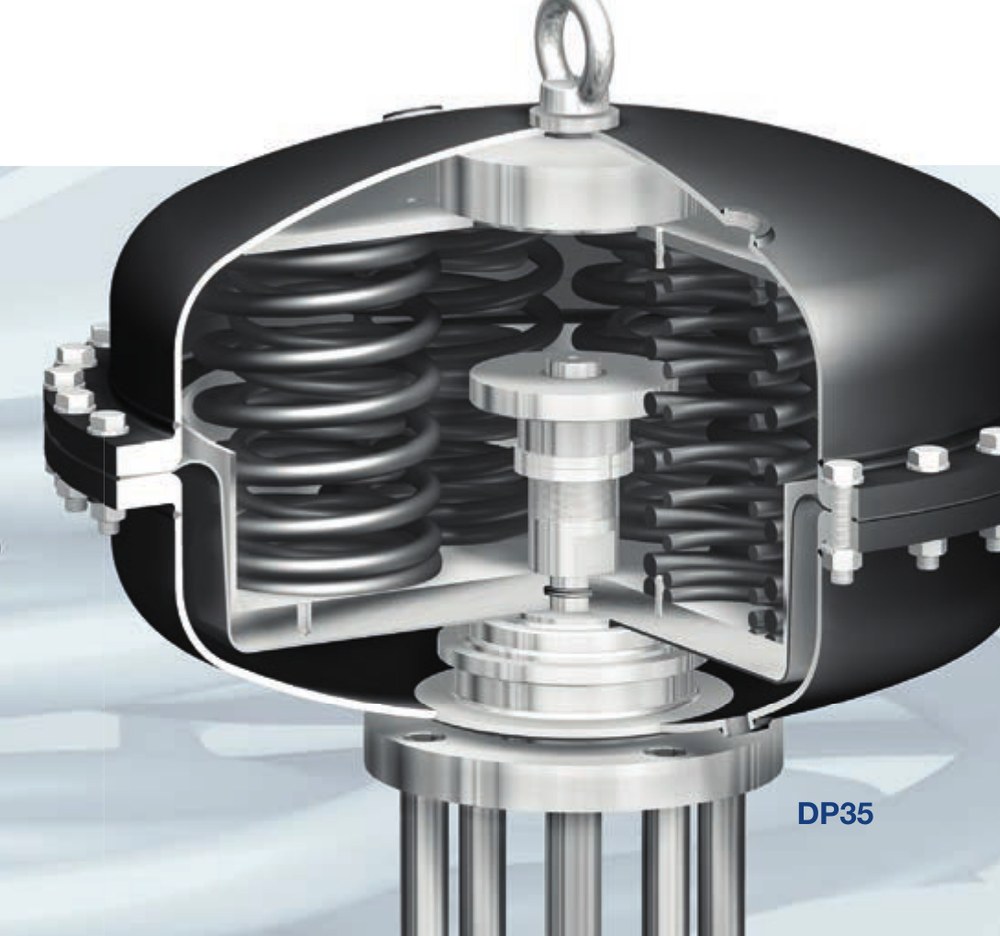

Für Stellventile ist der Membranantrieb der Klassiker: Druckluft wirkt auf eine gummierte Membran, die über die Antriebsstange den Ventilkegel bewegt; Federn stellen zurück. Die Wirkungsweise – Feder schließt oder Feder öffnet – bestimmt das Verhalten bei Luftausfall. Marktgängige Baureihen decken mit Membranflächen von etwa 80 bis 2800 cm² Stellkräfte von rund 490 bis 83.000 N ab, bei Stelldrücken bis 6 bar; eine Handnotverstellung ist optional (Herstellerangaben ARI-DP, Stand 2024).

Kugelhähne und Klappen automatisieren Kolben-Schwenkantriebe: Zwei Kolben übersetzen den Luftdruck über eine Verzahnung oder Kulisse in die 90-Grad-Drehung. Sie kommen als doppeltwirkende Ausführung (Luft fährt auf und zu) oder einfachwirkend mit Federrückstellung. Typische Kennwerte der Doppelkolben-Bauart: Steuerdruck 3–10 bar (Auslegung üblicherweise bei 6 bar), gefilterte Druckluft, Gehäuse aus hart eloxiertem Aluminium, Drehmomente je nach Baugröße von wenigen Nm bis in den Bereich mehrerer Tausend Nm, ATEX-Ausführungen verfügbar (Herstellerangaben BEE-GTD/GTE, Stand 2026).

Elektrische Antriebe: präzise und anschlussfertig

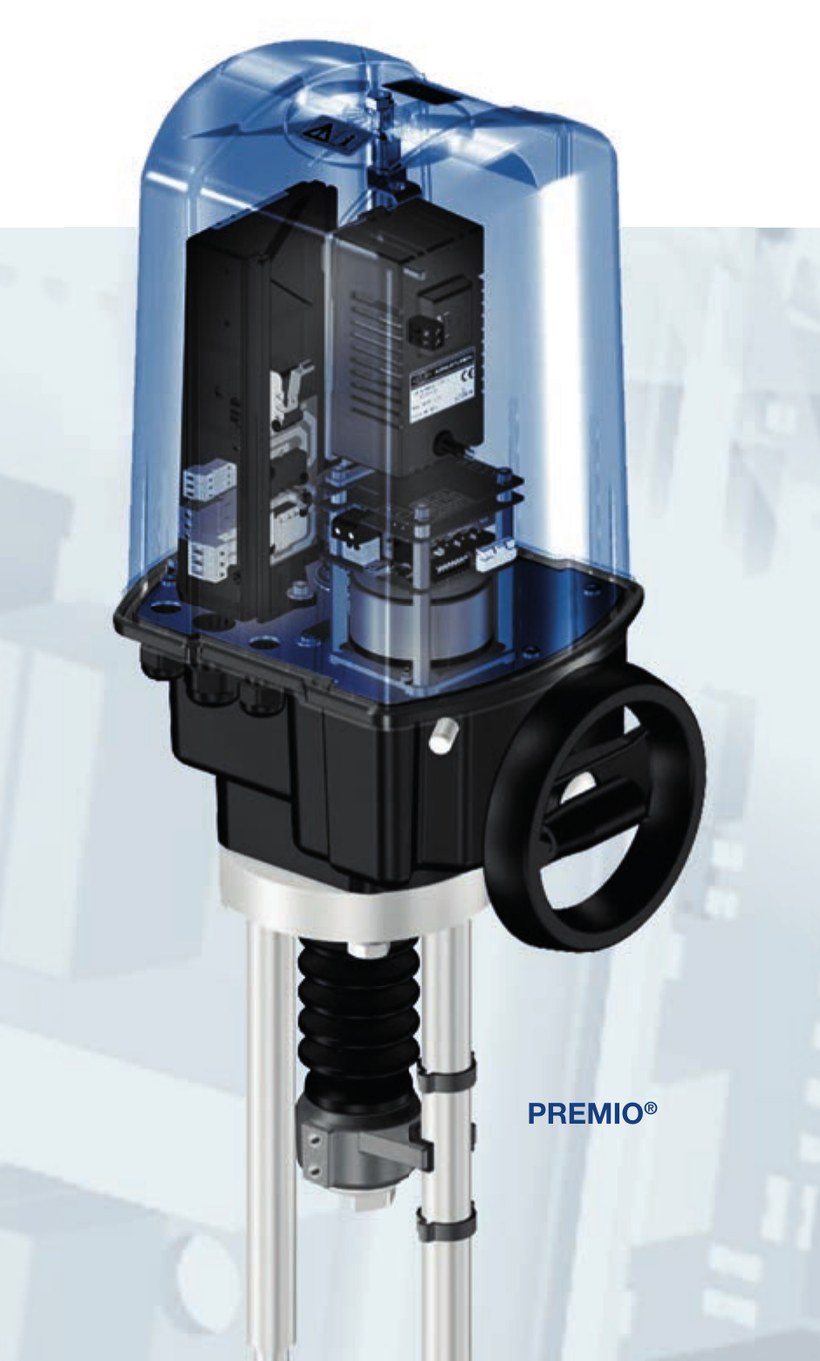

Elektrische Antriebe brauchen nur einen Stromanschluss – ihr großer Vorteil an verteilten Einbauorten und in der Gebäudetechnik. Linear-Stellantriebe für Regel- und Sitzventile liefern Stellkräfte von typisch 2,2 bis 25 kN, arbeiten mit Weitbereichs-Spannungen (24 V AC/DC bzw. 110–240 V AC), verstehen Stellsignale 0–10 V oder 4–20 mA und bieten Optionen von der Busanbindung bis zur fail-safe-Funktion; für den Regelbetrieb ist die zulässige Einschaltdauer ausgelegt (z. B. Betriebsart S3 80 % nach EN 60034-1) (Herstellerangaben ARI-PREMIO, Stand 2024). Elektrische Schwenkantriebe automatisieren Kugelhähne und Klappen mit 90-Grad-Drehung, ISO-5211-Ausgangsflansch, Handnotbetätigung und Schutzarten bis IP67; Multispannungs-Geräte decken 24 bis 240 V in einer Ausführung ab (Herstellerangaben BEE-AKE, Stand 2026). Für große Absperrklappen kommen Schwenkantriebe etablierter Hersteller wie AUMA zum Einsatz – auf Wunsch mit Notstellfunktion.

Die Kernfrage: Was passiert bei Energieausfall?

Vor jeder Antriebswahl steht eine Anlagenfrage: Soll die Armatur bei Ausfall von Luft, Strom oder Signal öffnen, schließen oder in Position bleiben? Kühlwasser soll meist weiterfließen (federöffnend), Brenngas- und Dampfzufuhr sicher schließen (federschließend), manche Prozesse verlangen das Halten der letzten Stellung (doppeltwirkend bzw. Standard-Elektroantrieb). Pneumatisch ist die Antwort die einfachwirkende Bauart mit Federrückstellung; elektrisch übernehmen Notstellfunktionen mit Feder oder Energiespeicher diese Aufgabe. Die Sicherheitsstellung gehört deshalb in jede Anfrage – sie bestimmt Bauart und Baugröße mit.

Manuell, elektrisch, pneumatisch, hydraulisch: die Betätigungsarten im Vergleich

Die Handbetätigung ist der Ausgangspunkt jeder Armatur – einfach, robust, ohne Energieversorgung. Ihre Grenzen zeigen genau die Vorteile der Automatisierung: Ein Antrieb schaltet fern und aus sicherer Entfernung, beliebig oft und reproduzierbar, fährt bei Störungen selbsttätig in die definierte Sicherheitsstellung, meldet seine Stellung an die Leittechnik – und übernimmt die Drehmomente, für die am Handrad Kraft, Zeit und ein gut erreichbarer Einbauort nötig wären. Wo dauerhaft geregelt wird, ist die Automatisierung ohnehin gesetzt.

Hydraulische Antriebe arbeiten mit Drucköl auf Zylinder oder Schwenkeinheit und liefern sehr hohe Stellkräfte bei kompakter Baugröße – fein dosierbar und unempfindlich gegen hohe Gegenkräfte. Der Preis ist die aufwendigste Infrastruktur (Aggregat, Verrohrung, Ölpflege); deshalb bleiben sie sehr großen Klappen, Schiebern und Sonderanwendungen vorbehalten. Daneben existieren Kombinationen und Sonderformen: elektro- hydraulische Antriebe (elektrische Ansteuerung, hydraulische Kraft – auch mit Speicher für die Notstellung), Gas-über-Öl-Antriebe an Fernleitungen ohne Stromversorgung sowie Magnetventile, die kleine Ventile direkt und sehr schnell schalten.

Entscheidungshilfe: In fünf Fragen zur Betätigungsart

1. Muss die Armatur automatisiert werden? Fernbetätigung, häufiges oder geregeltes Schalten, definierte Sicherheitsstellung oder Stellungsrückmeldung nötig? Wenn nein: Handbetätigung – ab größeren Nennweiten und Drücken mit Handgetriebe, gegen Fehlbedienung mit Abschließvorrichtung.
2. Welche Energie ist am Einbauort verfügbar? Nur Strom → elektrisch. Druckluftnetz vorhanden → pneumatisch wird meist die robusteste und wirtschaftlichste Lösung.
3. Was muss bei Energieausfall passieren? AUF oder ZU gefordert → pneumatisch einfachwirkend mit Feder oder Elektroantrieb mit Notstellfunktion; Position halten genügt → doppeltwirkend oder Standard-Elektroantrieb (siehe Kernfrage oben).
4. Wie oft und wie schnell wird geschaltet? Hohe Schalthäufigkeit und kurze Stellzeiten sprechen für Pneumatik; im Dauer-Regelbetrieb beim Elektroantrieb auf die zulässige Einschaltdauer achten.
5. Wie groß sind die Stellkräfte? Sehr große Armaturen und Drehmomente führen zu Hydraulik oder elektro-hydraulischen Antrieben – hier zählt die kompakte Kraftdichte.

ISO 5211 und NAMUR: genormte Schnittstellen

Damit Armatur und Antrieb herstellerübergreifend zusammenpassen, sind die Schnittstellen genormt:

• DIN ISO 5211 definiert für Schwenkantriebe die Flanschbilder (F03, F05, F07, F10 … mit Lochkreis und Schraubenbild) und die Wellenverbindung, typisch als Vierkant. Automatisierbare Kugelhähne und Klappen tragen den ISO-5211-Montageflansch ab Werk – der Antrieb wird direkt oder über eine Konsole aufgebaut, auch nachträglich.
• NAMUR-Schnittstelle (VDI/VDE 3845): genormter Aufbau für Magnetventile direkt am Schwenkantrieb – ohne Verrohrung. Als Faustregel steuert ein 3/2-Wege-Magnetventil einfachwirkende und ein 5/2-Wege-Magnetventil doppeltwirkende Antriebe; Drosselplatten passen die Stellzeit an.
• Laterne/Kupplung verbinden Linearantriebe mit dem Ventiloberteil – hier sind die Anschlussmaße herstellerspezifisch, weshalb Ventil und Antrieb sinnvollerweise als abgestimmte Einheit bestellt werden.

Automatisierungszubehör: melden, regeln, überwachen

• Magnetventile schalten die Steuerluft auf Befehl der Steuerung – als NAMUR-Aufbau direkt am Antrieb.
• Endschalterboxen melden die Endlagen AUF/ZU über mechanische oder induktive Schalter zurück und zeigen die Stellung optisch an – Standard für Verriegelungen und Störmeldungen.
• Stellungsregler machen aus dem Schaltantrieb einen Regelantrieb: Sie stellen jede Zwischenposition nach Einheitssignal 4–20 mA ein; digitale elektro-pneumatische Geräte arbeiten in 2-Leitertechnik und liefern optional eine Stellungsrückmeldung (Beispiel ARI-STEVI-POS).
• Positionsrückmelder und Buskommunikation binden die Armatur in die Leittechnik ein – bis zur Diagnose per App bei aktuellen Elektroantrieben.

Antriebsauslegung: Drehmoment mit Sicherheitszuschlag

Die häufigste Fehlerquelle ist ein zu knapp gewählter Antrieb. Das erforderliche Drehmoment einer Armatur hängt nicht nur von Nennweite und Differenzdruck ab, sondern auch vom Medium: Nicht schmierende Medien wie Wasser oder Laugen und lange Stillstandszeiten erhöhen das Losbrechmoment deutlich – es kann ein Mehrfaches des Laufmoments erreichen. Hersteller hinterlegen deshalb medienabhängige Sicherheitsaufschläge in ihrer Antriebsauslegung; ein zu knapp gewählter Antrieb, der mitten im Hub stehen bleibt, ist im Störfall ein Sicherheitsrisiko. Wichtig außerdem: Automatisierte Ausführungen können andere zulässige Differenzdrücke haben als die Handversion derselben Armatur. Für die eindeutige Anfrage gehören zusammen: Armatur (Bauart, DN, PN, Medium, Differenzdruck), Sicherheitsstellung, Energieversorgung (Steuerdruck bzw. Spannung), Schalthäufigkeit und Stellzeit, Umgebung (Temperatur, Schutzart, ATEX) und die gewünschte Rückmeldung. Bei Mediumstemperaturen über etwa 70 °C wird der Antrieb thermisch entkoppelt erhöht aufgebaut. Als Vertragshändler von BEE und ARI legen wir Armatur und Antrieb ab Werk montiert und geprüft aus – inklusive Zubehör bis zur Endschalterbox.
