Tempergussfittings · Maßtabelle

Maßtabelle Tempergussfittings nach GF-Nummer

Sie kennen die Nummer – hier stehen die Maße. Zu jeder GF-Nummer zeigen wir Bild und Maßskizze, alle Größen mit den Maßen in Millimeter und die Lieferstufe in schwarz und verzinkt. Das ganze Programm steht hier, auch was wir erst bestellen.

Programm: GF-Temperguss nach EN 10242, Programm 2025
Je Nummer: Bild · Maßskizze · Maße in mm · Lieferstufe
Oberflächen: schwarz · verzinkt
Quelle: Maße und Skizzen: Georg Fischer

Nummer wählen

Jede Nummer öffnet ihre Tabelle: Bild, Maßskizze, alle Größen mit den Maßen in mm und der Lieferstufe in schwarz und verzinkt.

Sortimentsübersicht GF-Tempergussfittings: Produktfotos aller gängigen Typen von Typ 1 (Bogen 90°) bis Typ 933a, jeweils mit GF-Typ-Nummer — Sortimentsübersicht mit GF-Typ-Nummern – vom Bogen Typ 1 bis zum Anschweißwinkel Typ 933a. Bild: Georg FischerBauteil anklicken – die Tabelle der Nummer öffnet sich.

Alle Nummern als Liste

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

Bögen

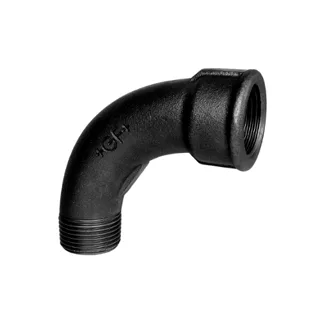

Nr. 1 Bogen 90°, lang · G4 · 12 Größen

Maßskizze des Fittings Nr. 1 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 1 Bogen 90°, lang: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	z	schwarz	verzinkt
1/8	35	32	28	ab Lager	ab Lager
1/4	40	36	30	ab Lager	ab Lager
3/8	48	42	38	ab Lager	ab Lager
1/2	55	48	42	ab Lager	ab Lager
3/4	69	60	54	ab Lager	ab Lager
1	85	75	68	ab Lager	ab Lager
1 1/4	105	95	86	ab Lager	ab Lager
1 1/2	116	105	97	ab Lager	ab Lager
2	140	130	116	ab Lager	ab Lager
2 1/2	176	165	149	bestellbar	ab Lager
3	205	190	175	bestellbar	ab Lager
4	260	245	224	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

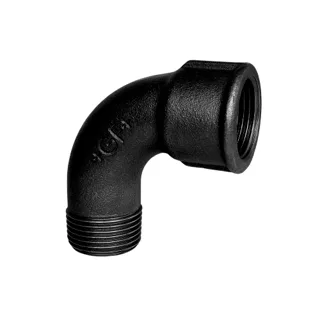

Nr. 1a Bogen 90°, kurz · D4 · 11 Größen

Maßskizze des Fittings Nr. 1a mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 1a Bogen 90°, kurz: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	z	schwarz	verzinkt
1/4	30	30	20	ab Lager	ab Lager
3/8	36	36	26	bestellbar	ab Lager
1/2	45	45	32	ab Lager	ab Lager
3/4	50	50	35	ab Lager	ab Lager
1	63	63	46	ab Lager	ab Lager
1 1/4	76	76	57	bestellbar	ab Lager
1 1/2	85	85	66	bestellbar	ab Lager
2	102	102	78	ab Lager	ab Lager
2 1/2	115	115	88	ab Lager	ab Lager
3	127	127	97	bestellbar	ab Lager
4	165	165	129	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

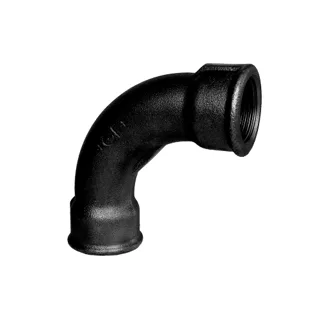

Nr. 2 Bogen 90°, lang · G1 · 11 Größen

Maßskizze des Fittings Nr. 2 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 2 Bogen 90°, lang: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	z	schwarz	verzinkt
1/4	40	30	ab Lager	ab Lager
3/8	48	38	ab Lager	ab Lager
1/2	55	42	ab Lager	ab Lager
3/4	69	54	ab Lager	ab Lager
1	85	68	ab Lager	ab Lager
1 1/4	105	86	ab Lager	ab Lager
1 1/2	116	97	bestellbar	ab Lager
2	140	116	ab Lager	ab Lager
2 1/2	176	149	ab Lager	ab Lager
3	205	175	bestellbar	ab Lager
4	260	224	ab Lager	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

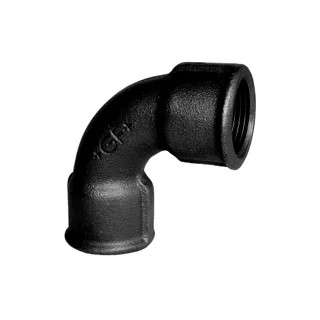

Nr. 2a Bogen 90°, kurz · D1 · 11 Größen

Maßskizze des Fittings Nr. 2a mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 2a Bogen 90°, kurz: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	z	schwarz	verzinkt
1/4	30	20	bestellbar	ab Lager
3/8	36	26	ab Lager	bestellbar
1/2	45	32	ab Lager	ab Lager
3/4	50	35	ab Lager	ab Lager
1	63	46	ab Lager	ab Lager
1 1/4	76	57	ab Lager	ab Lager
1 1/2	85	66	ab Lager	ab Lager
2	102	78	ab Lager	ab Lager
2 1/2	115	88	bestellbar	ab Lager
3	127	97	ab Lager	ab Lager
4	165	129	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

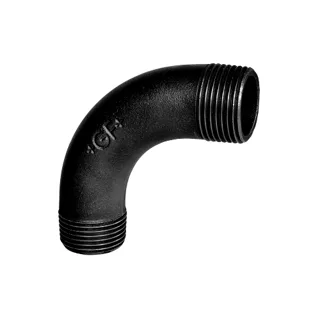

Nr. 3 Bogen 90°, lang · G8 · 9 Größen

Maßskizze des Fittings Nr. 3 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 3 Bogen 90°, lang: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	b	schwarz	verzinkt
1/4	33	ab Lager	ab Lager
3/8	42	bestellbar	bestellbar
1/2	48	ab Lager	ab Lager
3/4	60	bestellbar	ab Lager
1	75	ab Lager	ab Lager
1 1/4	95	ab Lager	ab Lager
1 1/2	105	ab Lager	ab Lager
2	130	ab Lager	ab Lager
2 1/2	165	in dieser Oberfläche nicht gefertigt	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

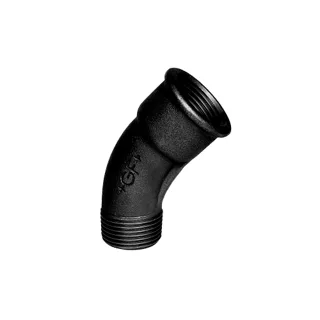

Nr. 40 Bogen 45°, lang · G4/45° · 11 Größen

Maßskizze des Fittings Nr. 40 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 40 Bogen 45°, lang: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	z	schwarz	verzinkt
1/4	26	21	16	ab Lager	ab Lager
3/8	30	24	20	ab Lager	ab Lager
1/2	36	30	23	ab Lager	ab Lager
3/4	43	36	28	ab Lager	ab Lager
1	51	42	34	ab Lager	ab Lager
1 1/4	64	54	45	ab Lager	ab Lager
1 1/2	68	58	49	ab Lager	ab Lager
2	81	70	57	ab Lager	ab Lager
2 1/2	99	86	72	bestellbar	bestellbar
3	113	100	83	ab Lager	bestellbar
4	141	130	105	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

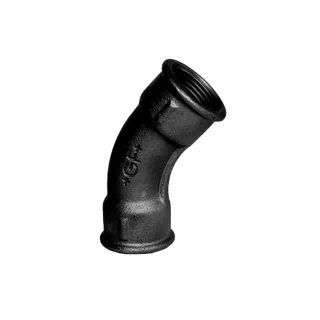

Nr. 41 Bogen 45°, lang · G1/45° · 10 Größen

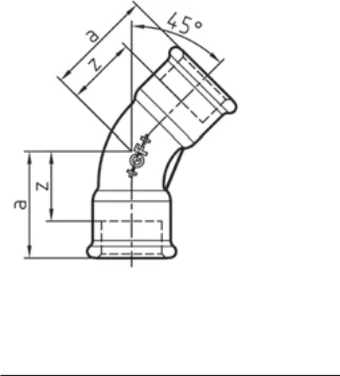

Maßskizze des Fittings Nr. 41 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 41 Bogen 45°, lang: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	z	schwarz	verzinkt
3/8	30	20	bestellbar	ab Lager
1/2	36	23	ab Lager	ab Lager
3/4	43	28	ab Lager	ab Lager
1	51	34	ab Lager	ab Lager
1 1/4	64	45	ab Lager	ab Lager
1 1/2	68	49	bestellbar	ab Lager
2	81	57	ab Lager	ab Lager
2 1/2	99	72	ab Lager	bestellbar
3	113	83	bestellbar	ab Lager
4	141	105	in dieser Oberfläche nicht gefertigt	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

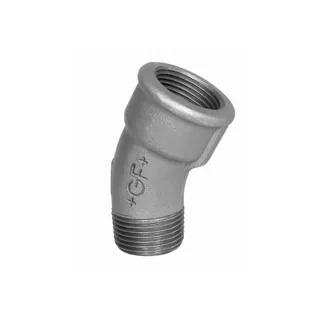

Nr. 50 Bogen 30° · 9 Größen

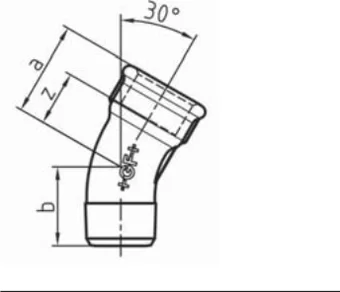

Maßskizze des Fittings Nr. 50 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 50 Bogen 30°: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	z	schwarz	verzinkt
1/2	30	24	17	in dieser Oberfläche nicht gefertigt	ab Lager
3/4	36	30	21	in dieser Oberfläche nicht gefertigt	ab Lager
1	44	36	27	in dieser Oberfläche nicht gefertigt	ab Lager
1 1/4	52	44	33	in dieser Oberfläche nicht gefertigt	ab Lager
1 1/2	56	46	37	in dieser Oberfläche nicht gefertigt	ab Lager
2	66	54	42	in dieser Oberfläche nicht gefertigt	ab Lager
2 1/2	80	66	53	in dieser Oberfläche nicht gefertigt	bestellbar
3	92	77	62	in dieser Oberfläche nicht gefertigt	ab Lager
4	114	100	78	in dieser Oberfläche nicht gefertigt	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: verzinkt

↑ Zur Typwahl

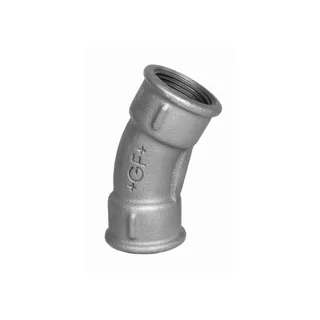

Nr. 51 Bogen 30° · 6 Größen

Maßskizze des Fittings Nr. 51 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 51 Bogen 30°: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	z	schwarz	verzinkt
1/2	30	17	in dieser Oberfläche nicht gefertigt	ab Lager
3/4	36	21	in dieser Oberfläche nicht gefertigt	ab Lager
1	44	27	in dieser Oberfläche nicht gefertigt	ab Lager
1 1/4	52	33	in dieser Oberfläche nicht gefertigt	bestellbar
1 1/2	56	37	in dieser Oberfläche nicht gefertigt	ab Lager
2	66	42	in dieser Oberfläche nicht gefertigt	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: verzinkt

↑ Zur Typwahl

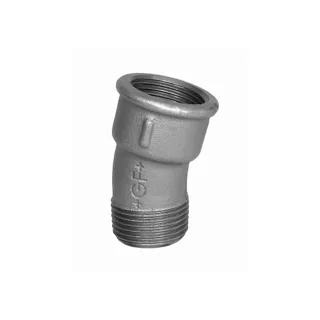

Nr. 53 Bogen 15° · 7 Größen

Maßskizze des Fittings Nr. 53 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 53 Bogen 15°: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	z	schwarz	verzinkt
1/2	28	21	15	in dieser Oberfläche nicht gefertigt	bestellbar
3/4	33	25	18	in dieser Oberfläche nicht gefertigt	ab Lager
1	37	29	20	in dieser Oberfläche nicht gefertigt	ab Lager
1 1/4	43	34	24	in dieser Oberfläche nicht gefertigt	ab Lager
1 1/2	45	35	26	in dieser Oberfläche nicht gefertigt	bestellbar
2	51	41	27	in dieser Oberfläche nicht gefertigt	ab Lager
2 1/2	62	52	35	in dieser Oberfläche nicht gefertigt	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: verzinkt

↑ Zur Typwahl

Nr. 54 Bogen 15° · 6 Größen

Maßskizze des Fittings Nr. 54 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 54 Bogen 15°: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	z	schwarz	verzinkt
1/2	28	15	in dieser Oberfläche nicht gefertigt	bestellbar
3/4	33	18	in dieser Oberfläche nicht gefertigt	bestellbar
1	37	20	in dieser Oberfläche nicht gefertigt	bestellbar
1 1/4	45	26	in dieser Oberfläche nicht gefertigt	ab Lager
1 1/2	47	28	in dieser Oberfläche nicht gefertigt	bestellbar
2	51	27	in dieser Oberfläche nicht gefertigt	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 60 Doppelbogen · 6 Größen

Maßskizze des Fittings Nr. 60 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 60 Doppelbogen: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	z	schwarz	verzinkt
1/2	45	38	32	bestellbar	bestellbar
3/4	52	50	37	bestellbar	bestellbar
1	64	64	47	bestellbar	bestellbar
1 1/4	73	76	54	bestellbar	bestellbar
1 1/2	80	89	61	bestellbar	bestellbar
2	90	102	66	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 85 Überspringbogen · 6 Größen

Maßskizze des Fittings Nr. 85 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 85 Überspringbogen: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	schwarz	verzinkt
3/8	bestellbar	bestellbar
1/2	bestellbar	ab Lager
1/2	bestellbar	ab Lager
3/4 × 3	auf Anfrage lieferbar	auf Anfrage lieferbar
1	ab Lager	bestellbar
1 1/4	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 87 Überspring-T · 1 Größe

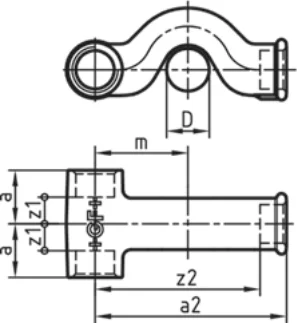

Maßskizze des Fittings Nr. 87 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 87 Überspring-T: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	schwarz	verzinkt
1/2	in dieser Oberfläche nicht gefertigt	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Winkel

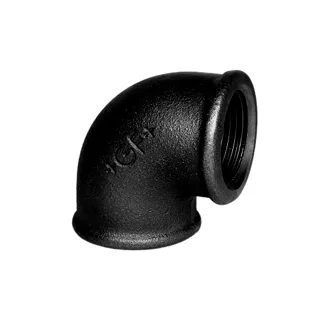

Nr. 90 Winkel 90°, egal · A1 · 30 Größen

Maßskizze des Fittings Nr. 90 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 90 Winkel 90°, egal: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	z	z1	z2	schwarz	verzinkt
1/8	19		12			ab Lager	ab Lager
1/4	21		11			ab Lager	ab Lager
3/8	25		15			ab Lager	ab Lager
1/2	28		15			ab Lager	ab Lager
3/4	33		18			ab Lager	ab Lager
1	38		21			ab Lager	ab Lager
1 1/4	45		26			ab Lager	ab Lager
1 1/2	50		31			ab Lager	ab Lager
2	58		34			ab Lager	ab Lager
2 1/2	69		42			ab Lager	ab Lager
3	78		48			ab Lager	ab Lager
4	96		60			ab Lager	ab Lager
1/4 x 1/8	20	20		10	13	bestellbar	ab Lager
3/8 x 1/4	23	23		13	13	bestellbar	ab Lager
1/2 x 1/4	24	24		11	14	ab Lager	ab Lager
1/2 x 3/8	26	26		13	16	bestellbar	ab Lager
3/4 x 1/2	30	31		15	18	ab Lager	ab Lager
1 x 3/8	32	34		15	24	bestellbar	bestellbar
1 x 1/2	32	34		15	21	ab Lager	ab Lager
1 x 3/4	35	36		18	21	ab Lager	ab Lager
1 1/4 x 1/2	35	38		16	25	ab Lager	ab Lager
1 1/4 x 3/4	36	41		17	26	ab Lager	ab Lager
1 1/4 x 1	40	42		21	25	ab Lager	ab Lager
1 1/2 x 3/4	38	44		19	29	bestellbar	ab Lager
1 1/2 x 1	42	46		23	29	bestellbar	ab Lager
1 1/2 x 1 1/4	46	48		27	29	bestellbar	ab Lager
2 x 1	44	52		20	35	bestellbar	ab Lager
2 x 1 1/4	48	54		24	35	ab Lager	ab Lager
2 x 1 1/2	52	55		28	36	ab Lager	ab Lager
2 1/2 x 2	61	66		34	42	in dieser Oberfläche nicht gefertigt	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

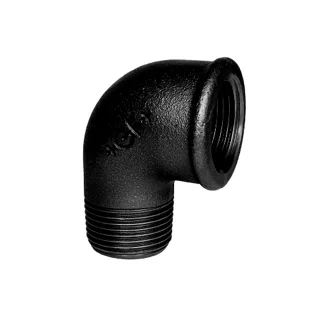

Nr. 92 Winkel 90°, egal · A4 · 24 Größen

Maßskizze des Fittings Nr. 92 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 92 Winkel 90°, egal: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	c	z	z1	schwarz	verzinkt
1/8	19	25		12		bestellbar	ab Lager
1/4	21	28		11		ab Lager	ab Lager
3/8	25	32		15		ab Lager	ab Lager
1/2	28	37		15		ab Lager	ab Lager
3/4	33	43		18		ab Lager	ab Lager
1	38	52		21		ab Lager	ab Lager
1 1/4	45	60		26		ab Lager	ab Lager
1 1/2	50	65		31		ab Lager	ab Lager
2	58	74		34		ab Lager	ab Lager
2 1/2	69	88		42		ab Lager	ab Lager
3	78	98		48		bestellbar	ab Lager
4	96	118		60		bestellbar	ab Lager
1/2 x 3/8	26		33		13	ab Lager	ab Lager
3/4 x 1/2	30		40		15	ab Lager	ab Lager
1 x 1/2	32		46		15	ab Lager	ab Lager
1 x 3/4	35		46		18	ab Lager	ab Lager
1 1/4 x 3/4	44		51		17	in dieser Oberfläche nicht gefertigt	ab Lager
1 1/4 x 1	40		56		21	bestellbar	ab Lager
1 1/2 x 1	47		62		28	ab Lager	ab Lager
1 1/2 x 1 1/4	52		64		33	ab Lager	ab Lager
3/8 x 1/2	28		37		18	bestellbar	bestellbar
1/2 x 3/4	34		42		21	ab Lager	bestellbar
3/4 x 1	39		50		24	bestellbar	ab Lager
1 x 1 1/4	44		59		27	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

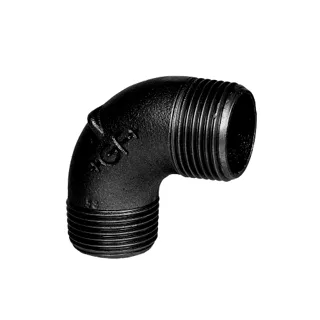

Nr. 94 Winkel 90° · 7 Größen

Maßskizze des Fittings Nr. 94 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 94 Winkel 90°: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	b	schwarz	verzinkt
3/8	29	bestellbar	bestellbar
1/2	37	ab Lager	ab Lager
3/4	40	ab Lager	ab Lager
1	47	ab Lager	ab Lager
1 1/4	56	ab Lager	ab Lager
1 1/2	59	ab Lager	ab Lager
2	68	ab Lager	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

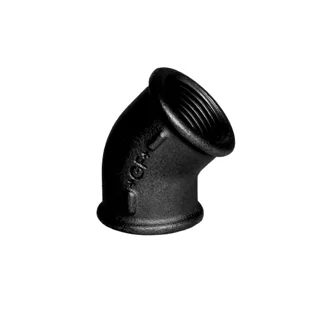

Nr. 120 Winkel 45° · A1/45° · 9 Größen

Maßskizze des Fittings Nr. 120 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 120 Winkel 45°: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	z	schwarz	verzinkt
3/8	20	10	ab Lager	ab Lager
1/2	22	9	ab Lager	ab Lager
3/4	25	10	ab Lager	ab Lager
1	28	11	ab Lager	ab Lager
1 1/4	33	14	ab Lager	ab Lager
1 1/2	36	17	ab Lager	ab Lager
2	43	19	bestellbar	ab Lager
2 1/2	48	21	bestellbar	bestellbar
3	54	24	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

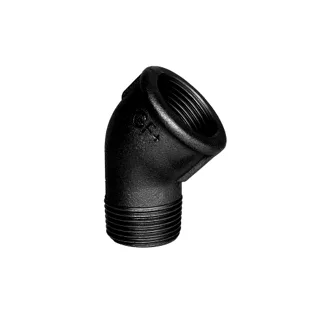

Nr. 121 Winkel 45° · A4/45° · 9 Größen

Maßskizze des Fittings Nr. 121 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 121 Winkel 45°: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	z	schwarz	verzinkt
3/8	20	26	10	bestellbar	ab Lager
1/2	22	28	9	ab Lager	ab Lager
3/4	25	32	10	ab Lager	ab Lager
1	28	39	11	ab Lager	ab Lager
1 1/4	33	43	14	ab Lager	ab Lager
1 1/2	36	46	17	ab Lager	ab Lager
2	43	55	19	ab Lager	ab Lager
2 1/2	46	54	19	bestellbar	bestellbar
3	52	61	22	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

T-Stücke und Kreuze

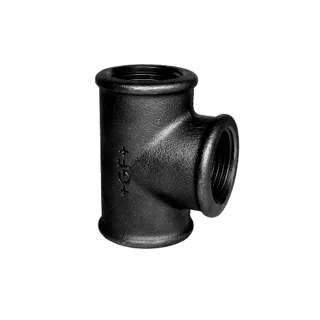

Nr. 130 T-Stück, egal · B1 · 117 Größen

Maßskizze des Fittings Nr. 130 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 130 T-Stück, egal: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	c	z	z1	z2	z3	schwarz	verzinkt
1/8	19			12				ab Lager	bestellbar
1/4	21			11				ab Lager	ab Lager
3/8	25			15				ab Lager	ab Lager
1/2	28			15				ab Lager	ab Lager
3/4	33			18				ab Lager	ab Lager
1	38			21				ab Lager	ab Lager
1 1/4	45			26				ab Lager	ab Lager
1 1/2	50			31				ab Lager	ab Lager
2	58			34				ab Lager	ab Lager
2 1/2	69			42				ab Lager	ab Lager
3	78			48				ab Lager	ab Lager
4	96			60				ab Lager	ab Lager
3/8 x 1/4	23	23			13	13		bestellbar	ab Lager
3/8 x 1/2	26	26			16	13		bestellbar	ab Lager
1/2 x 1/4	24	24			11	14		ab Lager	ab Lager
1/2 x 3/8	26	26			13	16		ab Lager	ab Lager
1/2 x 3/4	31	30			18	15		ab Lager	ab Lager
1/2 x 1	34	32			21	15		ab Lager	ab Lager
3/4 x 1/4	26	27			11	17		ab Lager	ab Lager
3/4 x 3/8	28	28			13	18		bestellbar	ab Lager
3/4 x 1/2	30	31			15	18		ab Lager	ab Lager
3/4 x 1	36	35			21	18		ab Lager	ab Lager
1 x 1/4	28	31			11	21		ab Lager	ab Lager
1 x 3/8	30	32			13	22		bestellbar	ab Lager
1 x 1/2	32	34			15	21		ab Lager	ab Lager
1 x 3/4	35	36			18	21		ab Lager	ab Lager
1 x 1 1/4	42	40			25	21		bestellbar	ab Lager
1 x 1 1/2	46	42			29	23		ab Lager	ab Lager
1 1/4 x 3/8	32	36			13	26		bestellbar	bestellbar
1 1/4 x 1/2	34	38			15	25		ab Lager	ab Lager
1 1/4 x 3/4	36	41			17	26		bestellbar	ab Lager
1 1/4 x 1	40	42			21	25		ab Lager	ab Lager
1 1/4 x 1 1/2	48	46			29	27		bestellbar	ab Lager
1 1/4 x 2	54	48			35	24		bestellbar	bestellbar
1 1/2 x 3/8	33	38			14	28		bestellbar	ab Lager
1 1/2 x 1/2	36	42			17	29		ab Lager	ab Lager
1 1/2 x 3/4	38	44			19	29		ab Lager	ab Lager
1 1/2 x 1	42	46			23	29		ab Lager	ab Lager
1 1/2 x 1 1/4	46	48			27	29		bestellbar	ab Lager
1 1/2 x 2	55	52			36	28		ab Lager	bestellbar
2 x 1/2	38	48			14	35		ab Lager	ab Lager
2 x 3/4	40	50			16	35		ab Lager	ab Lager
2 x 1	44	52			20	35		ab Lager	ab Lager
2 x 1 1/4	48	54			24	35		ab Lager	ab Lager
2 x 1 1/2	52	55			28	36		bestellbar	ab Lager
2 x 2 1/2	66	61			42	34		bestellbar	bestellbar
2 1/2 x 1/2	41	56			14	43		bestellbar	ab Lager
2 1/2 x 3/4	45	58			18	44		bestellbar	bestellbar
2 1/2 x 1	47	60			20	43		bestellbar	ab Lager
2 1/2 x 1 1/4	52	62			25	43		bestellbar	ab Lager
2 1/2 x 1 1/2	55	63			28	44		bestellbar	ab Lager
2 1/2 x 2	61	66			34	42		bestellbar	ab Lager
3 x 1/2	46	63			15	50		auf Anfrage lieferbar	ab Lager
3 x 3/4	48	66			18	51		auf Anfrage lieferbar	bestellbar
3 x 1	51	67			21	50		auf Anfrage lieferbar	ab Lager
3 x 1 1/4	55	70			25	51		auf Anfrage lieferbar	bestellbar
3 x 1 1/2	58	71			28	52		auf Anfrage lieferbar	bestellbar
3 x 2	64	73			34	49		auf Anfrage lieferbar	auf Anfrage lieferbar
3 x 2 1/2	72	76			42	49		ab Lager	bestellbar
4 x 1	56	80			20	63		auf Anfrage lieferbar	bestellbar
4 x 1 1/2	64	84			28	65		auf Anfrage lieferbar	bestellbar
4 x 2	70	86			34	62		auf Anfrage lieferbar	bestellbar
4 x 2 1/2	77	89			41	62		in dieser Oberfläche nicht gefertigt	bestellbar
4 x 3	84	92			48	62		auf Anfrage lieferbar	ab Lager
1/2 x 3/8 x 3/8	26	26	25		13	16	15	bestellbar	ab Lager
1/2 x 1/2 x 3/8	28	28	26		15	15	16	bestellbar	ab Lager
3/4 x 3/8 x 1/2	28	28	26		13	18	13	bestellbar	bestellbar
3/4 x 1/2 x 3/8	30	31	26		15	18	16	bestellbar	bestellbar
3/4 x 1/2 x 1/2	30	31	28		15	18	15	ab Lager	ab Lager
3/4 x 3/4 x 3/8	33	33	28		18	18	18	bestellbar	ab Lager
3/4 x 3/4 x 1/2	33	33	31		18	18	18	ab Lager	ab Lager
3/4 x 1 x 1/2	36	35	34		21	18	21	bestellbar	bestellbar
1 x 1/2 x 1/2	32	34	28		15	21	15	bestellbar	ab Lager
1 x 1/2 x 3/4	32	34	30		15	21	15	bestellbar	ab Lager
1 x 3/4 x 1/2	35	36	31		18	21	18	ab Lager	ab Lager
1 x 3/4 x 3/4	35	36	33		18	21	18	ab Lager	ab Lager
1 x 1 x 3/8	38	38	32		21	21	22	bestellbar	bestellbar
1 x 1 x 1/2	38	38	34		21	21	21	ab Lager	ab Lager
1 x 1 x 3/4	38	38	36		21	21	21	ab Lager	ab Lager
1 x 1 1/4 x 3/4	42	40	41		25	21	26	bestellbar	bestellbar
1 1/4 x 1/2 x 1	34	38	32		15	25	15	bestellbar	bestellbar
1 1/4 x 3/4 x 3/4	36	41	33		17	26	18	bestellbar	bestellbar
1 1/4 x 3/4 x 1	36	41	35		17	26	18	bestellbar	bestellbar
1 1/4 x 1 x 3/4	40	42	36		21	25	21	bestellbar	bestellbar
1 1/4 x 1 x 1	40	42	38		21	25	21	bestellbar	ab Lager
1 1/4 x 1 1/4 x 1/2	45	45	38		26	26	25	ab Lager	ab Lager
1 1/4 x 1 1/4 x 3/4	45	45	41		26	26	26	bestellbar	ab Lager
1 1/4 x 1 1/4 x 1	45	45	42		26	26	25	bestellbar	ab Lager
1 1/4 x 1 1/2 x 1	48	46	46		29	27	29	bestellbar	bestellbar
1 1/2 x 1/2 x 1 1/4	36	42	34		17	29	15	bestellbar	ab Lager
1 1/2 x 3/4 x 1 1/4	38	44	36		19	29	17	bestellbar	bestellbar
1 1/2 x 1 x 1	42	46	38		23	29	21	bestellbar	ab Lager
1 1/2 x 1 x 1 1/4	42	46	38		23	29	21	bestellbar	ab Lager
1 1/2 x 1 1/4 x 1	46	48	42		27	29	25	bestellbar	bestellbar
1 1/2 x 1 1/4 x 1 1/4	46	48	45		27	29	26	bestellbar	ab Lager
1 1/2 x 1 1/2 x 1/2	50	50	42		31	31	29	bestellbar	ab Lager
1 1/2 x 1 1/2 x 3/4	50	50	44		31	31	29	ab Lager	ab Lager
1 1/2 x 1 1/2 x 1	50	50	46		31	31	29	bestellbar	ab Lager
1 1/2 x 1 1/2 x 1 1/4	50	50	48		31	31	29	bestellbar	bestellbar
1 1/2 x 2 x 1 1/4	56	54	56		37	30	37	bestellbar	bestellbar
2 x 1/2 x 1 1/2	38	48	38		14	35	19	bestellbar	ab Lager
2 x 3/4 x 1 1/2	40	50	38		16	35	19	bestellbar	ab Lager
2 x 1 x 1 1/2	44	52	42		20	35	23	bestellbar	ab Lager
2 x 1 1/4 x 1 1/4	48	54	45		24	35	26	bestellbar	ab Lager
2 x 1 1/4 x 1 1/2	48	54	46		24	35	27	bestellbar	bestellbar
2 x 1 1/2 x 1 1/2	52	55	50		28	36	31	bestellbar	bestellbar
2 x 2 x 1/2	58	58	48		34	34	35	bestellbar	ab Lager
2 x 2 x 3/4	58	58	50		34	34	35	bestellbar	ab Lager
2 x 2 x 1	58	58	52		34	34	35	bestellbar	ab Lager
2 x 2 x 1 1/4	58	58	54		34	34	35	bestellbar	ab Lager
2 x 2 x 1 1/2	58	58	55		34	34	36	bestellbar	ab Lager
2 1/2 x 2 x 2	67	72	62		40	48	38	bestellbar	ab Lager
2 1/2 x 2 1/2 x 1	71	71	71		44	44	54	in dieser Oberfläche nicht gefertigt	ab Lager
2 1/2 x 2 1/2 x 1 1/2	69	69	64		42	42	45	auf Anfrage lieferbar	ab Lager
2 1/2 x 2 1/2 x 2	73	73	68		46	46	34	auf Anfrage lieferbar	bestellbar
3 x 2 x 2	64	73	60		34	49	36	in dieser Oberfläche nicht gefertigt	bestellbar
3 x 3 x 2	78	79	72		48	49	48	in dieser Oberfläche nicht gefertigt	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 131 Bogen-T-Stück, egal · E1 · 30 Größen

Maßskizze des Fittings Nr. 131 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 131 Bogen-T-Stück, egal: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	c	z	z1	z2	z3	schwarz	verzinkt
1/2	45		24	32			11	ab Lager	bestellbar
3/4	50		28	35			13	bestellbar	ab Lager
1	63		33	46			16	bestellbar	ab Lager
1 1/4	76		40	57			21	bestellbar	ab Lager
1 1/2	85		43	66			24	bestellbar	ab Lager
2	102		53	78			29	bestellbar	ab Lager
2 1/2	115		62	88			35	bestellbar	bestellbar
3	127		70	97			40	bestellbar	ab Lager
4	165		87	129			51	bestellbar	bestellbar
3/4 x 1/2	47	48	25		32	35	10	bestellbar	ab Lager
1 x 1/2	49	51	28		32	38	11	bestellbar	ab Lager
1 x 3/4	53	54	30		36	39	13	bestellbar	ab Lager
1 1/4 x 1/2	51	56	30		32	43	11	bestellbar	bestellbar
1 1/4 x 3/4	55	58	33		36	43	14	auf Anfrage lieferbar	bestellbar
1 1/4 x 1	66	68	36		47	51	17	bestellbar	bestellbar
1 1/2 x 1/2	52	58	29		33	45	10	auf Anfrage lieferbar	bestellbar
1 1/2 x 3/4	55	61	33		36	46	14	bestellbar	bestellbar
1 1/2 x 1	66	71	36		47	54	17	bestellbar	bestellbar
1 1/2 x 1 1/4	77	79	41		58	60	22	bestellbar	bestellbar
2 x 1/2	54	64	32		30	51	8	auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt
2 x 3/4	69	75	39		45	60	15	bestellbar	bestellbar
2 x 1	70	77	40		46	60	16	bestellbar	bestellbar
2 x 1 1/4	80	85	45		56	66	21	bestellbar	ab Lager
2 x 1 1/2	91	94	48		67	75	24	bestellbar	ab Lager
2 1/2 x 1 1/4	103	108	58		76	89	31	in dieser Oberfläche nicht gefertigt	bestellbar
3 x 2	138	143	69		108	119	39	bestellbar	bestellbar
3/4 x 1/2 x 1/2	47	48	24		31	34	11	bestellbar	bestellbar
3/4 x 3/4 x 1/2	49	49	27		34	34	14	bestellbar	bestellbar
1 x 1/2 x 3/4	49	51	25		32	38	10	auf Anfrage lieferbar	auf Anfrage lieferbar
1 x 3/4 x 3/4	53	54	28		36	39	13	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 132 Zweibogen-T-Stück, egal · E2 · 6 Größen

Maßskizze des Fittings Nr. 132 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 132 Zweibogen-T-Stück, egal: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	z	schwarz	verzinkt
1/2	45	32	bestellbar	bestellbar
3/4	50	35	bestellbar	bestellbar
1	63	46	bestellbar	bestellbar
1 1/4	76	57	bestellbar	bestellbar
1 1/2	85	66	bestellbar	bestellbar
2	102	78	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

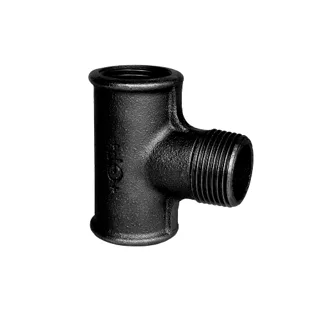

Nr. 133 T-Stück, egal · 4 Größen

Maßskizze des Fittings Nr. 133 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 133 T-Stück, egal: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	z	schwarz	verzinkt
3/8	22	31	12	bestellbar	ab Lager
1/2	25	38	12	ab Lager	ab Lager
3/4	33	45	18	ab Lager	ab Lager
1	39	53	22	ab Lager	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

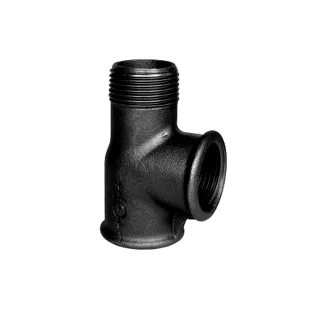

Nr. 134 T-Stück, egal · 11 Größen

Maßskizze des Fittings Nr. 134 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 134 T-Stück, egal: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	c	z	z1	z3	schwarz	verzinkt
1/4	22	28		12			ab Lager	ab Lager
3/8	24	32		14			bestellbar	ab Lager
1/2	27	37		14			ab Lager	ab Lager
3/4	33	43		17			bestellbar	ab Lager
1	37	50		20			ab Lager	ab Lager
1 1/4	45	58		26			ab Lager	ab Lager
1 1/2	50	65		31			bestellbar	ab Lager
2	59	69		35			ab Lager	ab Lager
1/2 x 1/4	24	34	24		11	14	bestellbar	ab Lager
3/4 x 1/2	30	40	30		15	17	bestellbar	ab Lager
1 x 1/2	32	44	35		15	22	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

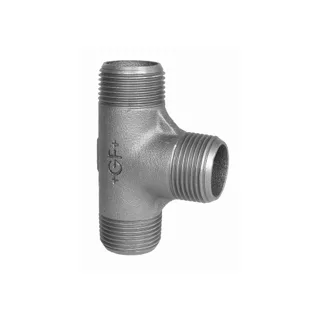

Nr. 135 T-Stück, egal · 3 Größen

Maßskizze des Fittings Nr. 135 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 135 T-Stück, egal: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	b	schwarz	verzinkt
1/2	37	ab Lager	ab Lager
3/4	43	bestellbar	ab Lager
1	48	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 137 T-Stück für Verteilbatterie, Abzweig reduziert · 3 Größen

Maßskizze des Fittings Nr. 137 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 137 T-Stück für Verteilbatterie, Abzweig reduziert: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	z	schwarz	verzinkt
1 1/4 x 3/4	35	85	16	in dieser Oberfläche nicht gefertigt	bestellbar
1 1/4 x 1	35	75	16	in dieser Oberfläche nicht gefertigt	bestellbar
1 1/2 x 1	40	86	21	in dieser Oberfläche nicht gefertigt	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

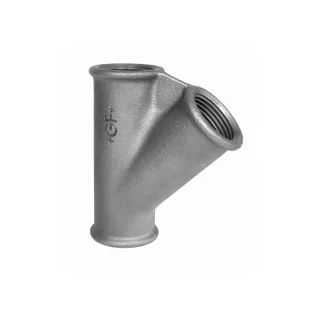

Nr. 165 T-Stück 45°, egal · 7 Größen

Maßskizze des Fittings Nr. 165 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 165 T-Stück 45°, egal: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	c	z1	z2	z3	schwarz	verzinkt
3/8	16	46	46	6	36	36	bestellbar	in dieser Oberfläche nicht gefertigt
1/2	23	54	54	10	41	41	bestellbar	ab Lager
3/4	24	64	64	9	49	49	ab Lager	ab Lager
1	28	77	77	11	60	60	bestellbar	ab Lager
1 1/4	34	91	91	14	72	72	bestellbar	bestellbar
1 1/2	34	98	98	15	79	79	bestellbar	ab Lager
2	39	115	115	15	91	91	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

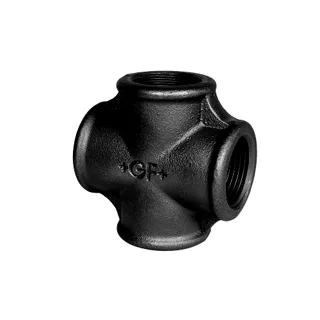

Nr. 180 Kreuz, egal · C1 · 17 Größen

Maßskizze des Fittings Nr. 180 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 180 Kreuz, egal: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	z	z1	z2	schwarz	verzinkt
1/4	21		11			bestellbar	ab Lager
3/8	25		15			bestellbar	ab Lager
1/2	28		15			ab Lager	ab Lager
3/4	33		18			ab Lager	ab Lager
1	38		21			ab Lager	ab Lager
1 1/4	45		26			ab Lager	ab Lager
1 1/2	50		31			bestellbar	ab Lager
2	58		34			ab Lager	ab Lager
2 1/2	69		42			bestellbar	ab Lager
3	78		48			bestellbar	bestellbar
4	96		60			auf Anfrage lieferbar	ab Lager
	Maße auf Anfrage					auf Anfrage lieferbar	auf Anfrage lieferbar
1 x 1/2	32	34		15	21	bestellbar	bestellbar
1 x 3/4	35	36		18	21	bestellbar	ab Lager
1 1/4 x 1	40	42		21	25	bestellbar	bestellbar
1 1/2 x 1	42	46		23	29	bestellbar	ab Lager
2 x 1	44	52		20	35	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Verteiler

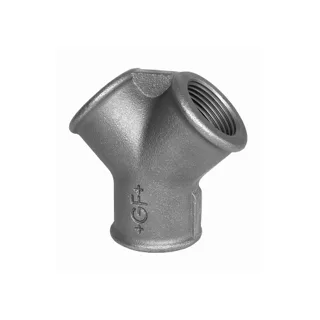

Nr. 220 Y-Verteiler · 4 Größen

Maßskizze des Fittings Nr. 220 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 220 Y-Verteiler: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	z	schwarz	verzinkt
3/8	24	14	bestellbar	bestellbar
1/2	27	14	bestellbar	ab Lager
3/4	33	18	ab Lager	ab Lager
1	40	23	ab Lager	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

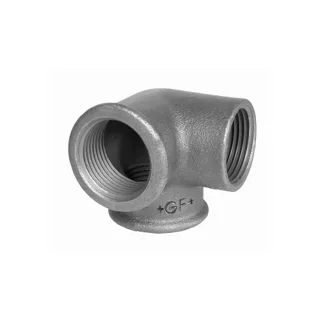

Nr. 221 Winkelverteiler · Za1 · 7 Größen

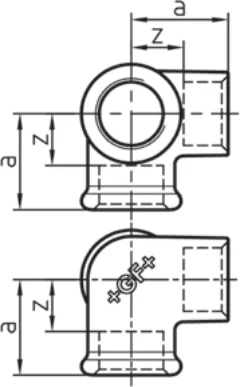

Maßskizze des Fittings Nr. 221 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 221 Winkelverteiler: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	z	schwarz	verzinkt
3/8	25	15	bestellbar	ab Lager
1/2	28	15	ab Lager	bestellbar
3/4	33	18	ab Lager	ab Lager
1	38	21	ab Lager	bestellbar
1 1/4	45	26	bestellbar	ab Lager
1 1/2	50	31	bestellbar	ab Lager
2	58	34	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: verzinkt

↑ Zur Typwahl

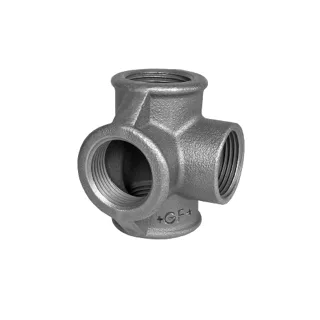

Nr. 223 T-Verteiler · Za2 · 3 Größen

Maßskizze des Fittings Nr. 223 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 223 T-Verteiler: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	z	schwarz	verzinkt
1/2	28	15	bestellbar	bestellbar
3/4	33	18	ab Lager	bestellbar
1	38	21	ab Lager	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Muffen und Reduzierungen

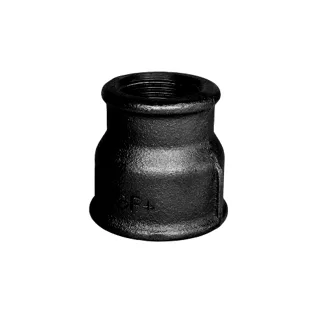

Nr. 240 Muffe, reduziert · M2 · 33 Größen

Maßskizze des Fittings Nr. 240 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 240 Muffe, reduziert: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	z2	schwarz	verzinkt
1/4 x 1/8	27	17	10	ab Lager	ab Lager
3/8 x 1/8	30	22	13	bestellbar	ab Lager
3/8 x 1/4	30	22	10	ab Lager	ab Lager
1/2 x 1/4	36		13	ab Lager	ab Lager
1/2 x 3/8	36		13	ab Lager	ab Lager
3/4 x 1/4	39		14	ab Lager	ab Lager
3/4 x 3/8	39		14	ab Lager	ab Lager
3/4 x 1/2	39		11	ab Lager	ab Lager
1 x 3/8	45		18	ab Lager	ab Lager
1 x 1/2	45		15	ab Lager	ab Lager
1 x 3/4	45		13	ab Lager	ab Lager
1 1/4 x 3/8	50		21	bestellbar	ab Lager
1 1/4 x 1/2	50		18	ab Lager	ab Lager
1 1/4 x 3/4	50		16	ab Lager	ab Lager
1 1/4 x 1	50		14	ab Lager	ab Lager
1 1/2 x 1/2	55		23	ab Lager	ab Lager
1 1/2 x 3/4	55		21	ab Lager	ab Lager
1 1/2 x 1	55		19	ab Lager	ab Lager
1 1/2 x 1 1/4	55		17	ab Lager	ab Lager
2 x 1/2	65		28	ab Lager	ab Lager
2 x 3/4	65		26	ab Lager	ab Lager
2 x 1	65		24	ab Lager	ab Lager
2 x 1 1/4	65		22	ab Lager	ab Lager
2 x 1 1/2	65		22	ab Lager	ab Lager
2 1/2 x 1	74		30	ab Lager	ab Lager
2 1/2 x 1 1/2	74		28	bestellbar	ab Lager
2 1/2 x 2	74		23	bestellbar	ab Lager
3 x 1 1/2	80		31	bestellbar	ab Lager
3 x 2	80		26	ab Lager	bestellbar
3 x 2 1/2	80		23	bestellbar	bestellbar
4 x 2	94		34	bestellbar	bestellbar
4 x 2 1/2	94		31	bestellbar	ab Lager
4 x 3	94		28	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

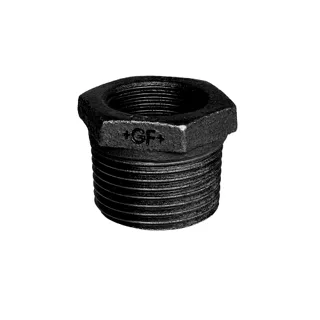

Nr. 241 Reduziernippel · N4 · 39 Größen

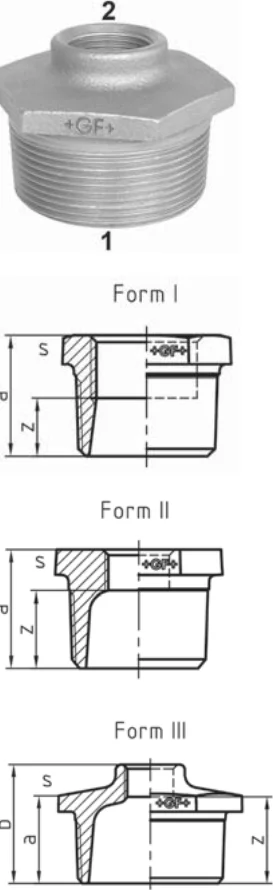

Maßskizze des Fittings Nr. 241 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 241 Reduziernippel: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	s	z	schwarz	verzinkt
1/4 x 1/8 (Form I)	20		17	13	ab Lager	ab Lager
3/8 x 1/8 (Form I)	20		19	13	ab Lager	ab Lager
3/8 x 1/4 (Form I)	20		19	10	ab Lager	ab Lager
1/2 x 1/8 (Form II)	24		23	17	ab Lager	ab Lager
1/2 x 1/4 (Form II)	24		23	14	ab Lager	ab Lager
1/2 x 3/8 (Form I)	24		23	14	ab Lager	ab Lager
3/4 x 1/4 (Form II)	26		30	16	ab Lager	ab Lager
3/4 x 3/8 (Form II)	27		30	16	ab Lager	ab Lager
3/4 x 1/2 (Form I)	26		30	13	ab Lager	ab Lager
1 x 1/4 (Form II)	29		36	19	ab Lager	ab Lager
1 x 3/8 (Form II)	29		36	19	ab Lager	ab Lager
1 x 1/2 (Form II)	29		36	16	ab Lager	ab Lager
1 x 3/4 (Form I)	30		36	15	ab Lager	ab Lager
II	31		46	21	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 x 1/2 (Form II)	31		46	18	ab Lager	ab Lager
1 1/4 x 3/4 (Form II)	31		46	16	ab Lager	ab Lager
1 1/4 x 1 (Form II)	31		46	14	ab Lager	ab Lager
1 1/2 x 3/8 (Form II)	31		50	21	ab Lager	ab Lager
1 1/2 x 1/2 (Form II)	31		50	18	ab Lager	ab Lager
1 1/2 x 3/4 (Form II)	31		50	16	ab Lager	ab Lager
1 1/2 x 1 (Form II)	31		50	14	ab Lager	ab Lager
I	33		50	12	auf Anfrage lieferbar	auf Anfrage lieferbar
2 x 1/2 (Form III)	35	48	65	35	ab Lager	ab Lager
2 x 3/4 (Form III)	35	49	65	34	ab Lager	ab Lager
2 x 1 (Form II)	37		65	20	ab Lager	ab Lager
2 x 1 1/4 (Form II)	37		65	18	ab Lager	ab Lager
2 x 1 1/2 (Form II)	37		65	18	ab Lager	ab Lager
2 1/2 x 1 (Form III)	44	54	80	37	ab Lager	ab Lager
III	40	54	80	37	auf Anfrage lieferbar	auf Anfrage lieferbar
2 1/2 x 1 1/2 (Form II)	42		80	23	ab Lager	ab Lager
2 1/2 x 2 (Form II)	40		80	16	ab Lager	ab Lager
3 x 1 (Form III)	44	59	95	42	bestellbar	bestellbar
3 x 1 1/4 (Form III)	44	59	95	40	ab Lager	ab Lager
3 x 1 1/2 (Form III)	44	59	95	40	ab Lager	ab Lager
3 x 2 (Form II)	44		95	20	ab Lager	ab Lager
3 x 2 1/2 (Form II)	44		96	17	bestellbar	ab Lager
4 x 2 (Form III)	51	69	120	45	bestellbar	ab Lager
4 x 2 1/2 (Form III)	51	69	120	42	ab Lager	ab Lager
4 x 3 (Form II)	53		120	23	ab Lager	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

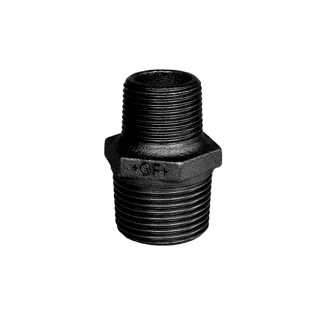

Nr. 245 Doppelnippel, reduziert · N8 · 24 Größen

Maßskizze des Fittings Nr. 245 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 245 Doppelnippel, reduziert: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	schwarz	verzinkt
1/4 x 1/8	35	17	bestellbar	ab Lager
3/8 x 1/8	34	19	ab Lager	ab Lager
3/8 x 1/4	38	19	ab Lager	ab Lager
1/2 x 1/4	44	27	ab Lager	ab Lager
1/2 x 3/8	44	22	ab Lager	ab Lager
3/4 x 1/4	43	30	bestellbar	ab Lager
3/4 x 3/8	47	30	ab Lager	ab Lager
3/4 x 1/2	47	31	ab Lager	ab Lager
1 x 1/2	53	36	ab Lager	ab Lager
1 x 3/4	53	36	ab Lager	ab Lager
1 1/4 x 1/2	57	46	ab Lager	ab Lager
1 1/4 x 3/4	57	46	ab Lager	ab Lager
1 1/4 x 1	57	46	ab Lager	ab Lager
1 1/2 x 3/4	59	50	ab Lager	ab Lager
1 1/2 x 1	59	50	ab Lager	ab Lager
1 1/2 x 1 1/4	59	50	ab Lager	ab Lager
2 x 1	68	65	ab Lager	ab Lager
2 x 1 1/4	68	65	ab Lager	ab Lager
2 x 1 1/2	68	65	ab Lager	ab Lager
2 1/2 x 1 1/2	75	80	ab Lager	ab Lager
2 1/2 x 2	75	80	ab Lager	ab Lager
3 x 2	83	95	ab Lager	bestellbar
3 x 2 1/2	83	95	bestellbar	ab Lager
4 x 3	96	120	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

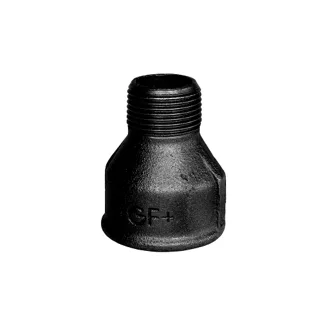

Nr. 246 Muffe, reduziert · M4 · 21 Größen

Maßskizze des Fittings Nr. 246 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 246 Muffe, reduziert: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	z	schwarz	verzinkt
1/4 x 1/8	32	17	22	ab Lager	ab Lager
3/8 x 1/4	35	22	25	bestellbar	ab Lager
1/2 x 1/4	43		30	ab Lager	ab Lager
1/2 x 3/8	43		30	ab Lager	ab Lager
3/4 x 3/8	48		33	bestellbar	ab Lager
3/4 x 1/2	48		33	ab Lager	ab Lager
1 x 1/2	55		38	ab Lager	ab Lager
1 x 3/4	55		38	ab Lager	ab Lager
1 1/4 x 1/2	60		41	ab Lager	ab Lager
1 1/4 x 3/4	60		41	ab Lager	ab Lager
1 1/4 x 1	60		41	ab Lager	ab Lager
1 1/2 x 3/4	60		41	bestellbar	ab Lager
1 1/2 x 1	63		44	bestellbar	ab Lager
1 1/2 x 1 1/4	63		44	ab Lager	ab Lager
2 x 1	70		46	ab Lager	ab Lager
2 x 1 1/4	70		46	bestellbar	ab Lager
2 x 1 1/2	70		46	ab Lager	ab Lager
2 1/2 x 1 1/2	83		56	bestellbar	ab Lager
2 1/2 x 2	80		53	ab Lager	ab Lager
3 x 2	87		57	bestellbar	ab Lager
3 x 2 1/2	91		61	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 260 Muffe exzentrisch, reduziert · 15 Größen

Maßskizze des Fittings Nr. 260 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 260 Muffe exzentrisch, reduziert: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	m	z	schwarz	verzinkt
3/4 x 1/2	41	3	13	bestellbar	bestellbar
1 x 1/2	45	6	15	bestellbar	bestellbar
1 x 3/4	45	3,5	13	bestellbar	bestellbar
1 1/4 x 1/2	50	11	18	bestellbar	bestellbar
1 1/4 x 3/4	50	8	16	bestellbar	bestellbar
1 1/4 x 1	50	5	14	bestellbar	bestellbar
1 1/2 x 1/2	56	14	24	bestellbar	bestellbar
1 1/2 x 3/4	56	11	22	bestellbar	bestellbar
1 1/2 x 1	56	8	20	bestellbar	bestellbar
1 1/2 x 1 1/4	56	3	18	bestellbar	bestellbar
2 x 1/2	65	20	28	bestellbar	bestellbar
2 x 1	65	14	24	bestellbar	bestellbar
2 x 1 1/4	65	10	22	bestellbar	bestellbar
2 x 1 1/2	65	7	22	bestellbar	bestellbar
2 1/2 x 2	74	8	23	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

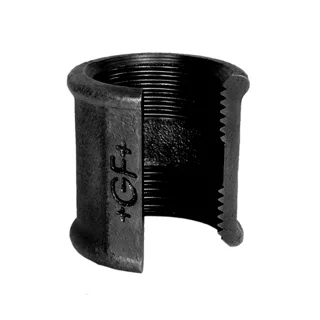

Nr. 270 Muffe · M2 · 12 Größen

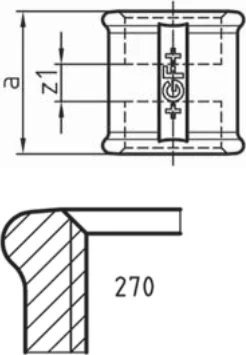

Maßskizze des Fittings Nr. 270 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 270 Muffe: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	z1	schwarz	verzinkt
1/8	25	17	11	ab Lager	ab Lager
1/4	27	19	7	ab Lager	ab Lager
3/8	30		10	ab Lager	ab Lager
1/2	36		10	ab Lager	ab Lager
3/4	39		9	ab Lager	ab Lager
1	45		11	ab Lager	ab Lager
1 1/4	50		12	ab Lager	ab Lager
1 1/2	55		17	ab Lager	ab Lager
2	65		17	ab Lager	ab Lager
2 1/2	74		20	ab Lager	ab Lager
3	80		20	ab Lager	ab Lager
4	94		22	ab Lager	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

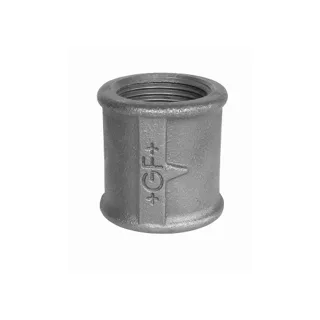

Nr. 271 Muffe m. Rechts- und Linksgewinde · M2 R-L · 7 Größen

Maßskizze des Fittings Nr. 271 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 271 Muffe m. Rechts- und Linksgewinde: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	z1	schwarz	verzinkt
3/8	30	10	bestellbar	bestellbar
1/2	36	10	bestellbar	ab Lager
3/4	39	9	bestellbar	ab Lager
1	45	11	bestellbar	ab Lager
1 1/4	50	12	bestellbar	bestellbar
1 1/2	55	17	bestellbar	bestellbar
2	65	17	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: verzinkt

↑ Zur Typwahl

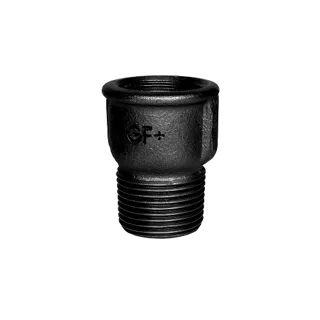

Nr. 529a Muffe mit Innen- und Aussengewinde · M4 · 8 Größen

Maßskizze des Fittings Nr. 529a mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 529a Muffe mit Innen- und Aussengewinde: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	z	schwarz	verzinkt
1/4	28	17	18	ab Lager	ab Lager
3/8	35	22	25	ab Lager	ab Lager
1/2	43		30	ab Lager	ab Lager
3/4	48		33	ab Lager	ab Lager
1	55		38	ab Lager	ab Lager
1 1/4	60		41	bestellbar	ab Lager
1 1/2	63		44	bestellbar	ab Lager
2	70		46	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 536 Langgewindemuffe · 6 Größen

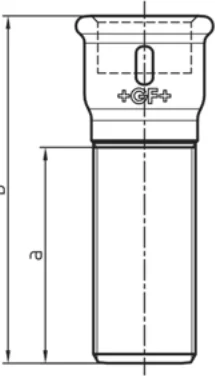

Maßskizze des Fittings Nr. 536 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 536 Langgewindemuffe: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	schwarz	verzinkt
1/2 80	50	80	in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar
3/4 90	57	90	in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar
1 100	Maße auf Anfrage		in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar
1 1/4 116	Maße auf Anfrage		in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar
1 1/2 125	Maße auf Anfrage		in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar
2 143	Maße auf Anfrage		in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 537 Langgewindemuffe, komplett · 6 Größen

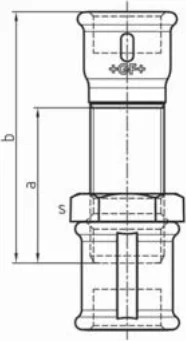

Maßskizze des Fittings Nr. 537 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 537 Langgewindemuffe, komplett: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	s	schwarz	verzinkt
1/2	50	80	32	in dieser Oberfläche nicht gefertigt	bestellbar
3/4	57	90	36	in dieser Oberfläche nicht gefertigt	bestellbar
1	65	100	46	in dieser Oberfläche nicht gefertigt	bestellbar
1 1/4	75	116	55	in dieser Oberfläche nicht gefertigt	bestellbar
1 1/2	84	125	60	in dieser Oberfläche nicht gefertigt	bestellbar
2	98	143	73	in dieser Oberfläche nicht gefertigt	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

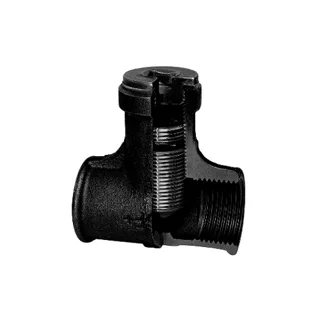

Nr. 599a Reguliermuffe · 6 Größen

Maßskizze des Fittings Nr. 599a mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 599a Reguliermuffe: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	s	z	schwarz	verzinkt
× 2/8	Maße auf Anfrage				auf Anfrage lieferbar	auf Anfrage lieferbar
× 4/2	Maße auf Anfrage				auf Anfrage lieferbar	auf Anfrage lieferbar
	Maße auf Anfrage				auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 1 1/8	45	81	17	26	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 1 1/4	47	77	22	28	auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt
2 × 1 3/4	57	99	27	33	auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nippel

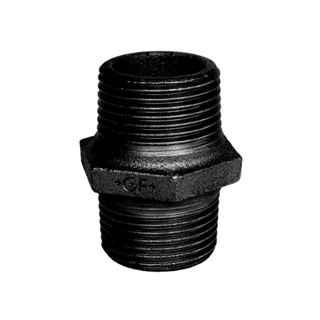

Nr. 280 Doppelnippel · N8 · 12 Größen

Maßskizze des Fittings Nr. 280 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 280 Doppelnippel: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	schwarz	verzinkt
1/8	29	17	ab Lager	ab Lager
1/4	36	19	ab Lager	ab Lager
3/8	38	22	ab Lager	ab Lager
1/2	44	28	ab Lager	ab Lager
3/4	47	33	ab Lager	ab Lager
1	53	42	ab Lager	ab Lager
1 1/4	57	50	ab Lager	ab Lager
1 1/2	61	55	ab Lager	ab Lager
2	69	70	ab Lager	ab Lager
2 1/2	79	85	ab Lager	ab Lager
3	83	100	ab Lager	ab Lager
4	95	131	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 281 Doppelnippel m. Rechts- und Linksgewinde, · N8 R-L · 7 Größen

Maßskizze des Fittings Nr. 281 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 281 Doppelnippel m. Rechts- und Linksgewinde,: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	schwarz	verzinkt
3/8	38	22	in dieser Oberfläche nicht gefertigt	bestellbar
1/2	44	28	ab Lager	ab Lager
3/4	47	33	ab Lager	ab Lager
1	53	42	bestellbar	bestellbar
1 1/4	57	50	bestellbar	bestellbar
1 1/2	59	55	bestellbar	bestellbar
2	68	70	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

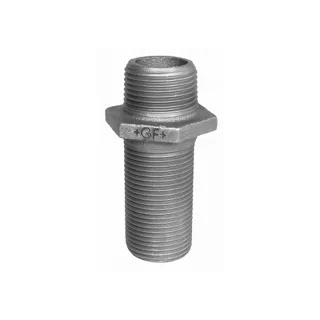

Nr. 534 Langgewindenippel · 3 Größen

Maßskizze des Fittings Nr. 534 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 534 Langgewindenippel: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	s	schwarz	verzinkt
1/2	46	77	32	in dieser Oberfläche nicht gefertigt	ab Lager
3/4	49	82	36	in dieser Oberfläche nicht gefertigt	ab Lager
1	56	92	46	in dieser Oberfläche nicht gefertigt	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: verzinkt

↑ Zur Typwahl

Nr. 535 Langgewindenippel, komplett · 3 Größen

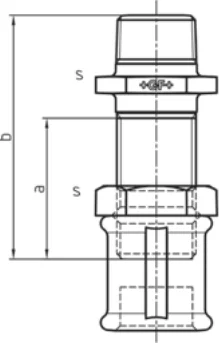

Maßskizze des Fittings Nr. 535 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 535 Langgewindenippel, komplett: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	s	schwarz	verzinkt
1/2	46	77	32	in dieser Oberfläche nicht gefertigt	bestellbar
3/4	49	82	36	in dieser Oberfläche nicht gefertigt	bestellbar
1	56	92	46	in dieser Oberfläche nicht gefertigt	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Stopfen und Kappen

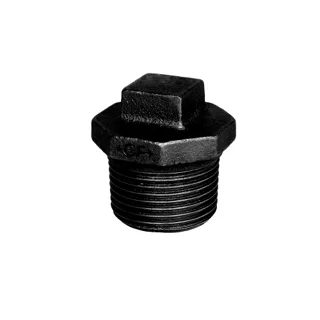

Nr. 290 Stopfen mit Rand · T9 · 12 Größen

Maßskizze des Fittings Nr. 290 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 290 Stopfen mit Rand: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	c	s	schwarz	verzinkt
1/8	20	7	ab Lager	ab Lager
1/4	24	8	ab Lager	ab Lager
3/8	28	10	ab Lager	ab Lager
1/2	32	11	ab Lager	ab Lager
3/4	37	17	ab Lager	ab Lager
1	41	19	ab Lager	ab Lager
1 1/4	47	22	ab Lager	ab Lager
1 1/2	47	22	ab Lager	ab Lager
2	54	27	ab Lager	ab Lager
2 1/2	64	32	ab Lager	ab Lager
3	71	36	ab Lager	ab Lager
4	81	41	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

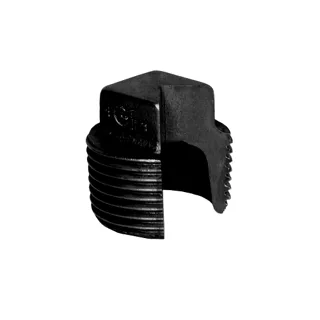

Nr. 291 Stopfen ohne Rand · T8 · 12 Größen

Maßskizze des Fittings Nr. 291 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 291 Stopfen ohne Rand: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	b	s	schwarz	verzinkt
1/8	16	7	bestellbar	ab Lager
1/4	18	8	bestellbar	ab Lager
3/8	20	10	bestellbar	ab Lager
1/2	24	11	bestellbar	ab Lager
3/4	26	17	bestellbar	ab Lager
1	33	19	bestellbar	ab Lager
1 1/4	36	22	ab Lager	bestellbar
1 1/2	37	22	ab Lager	ab Lager
2	44	27	ab Lager	ab Lager
2 1/2	52	32	bestellbar	ab Lager
3	59	36	bestellbar	bestellbar
4	66	41	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 291a Stopfen ohne Rand, vollgegossen · 5 Größen

Maßskizze des Fittings Nr. 291a mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 291a Stopfen ohne Rand, vollgegossen: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	b	s	schwarz	verzinkt
3/4	28	17	bestellbar	bestellbar
1	33	19	bestellbar	bestellbar
1 1/4	36	22	bestellbar	bestellbar
1 1/2	38	23	ab Lager	bestellbar
2	44	27	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

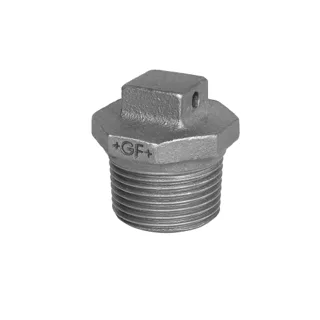

Nr. 294 Stopfen mit Loch im Vierkant · 6 Größen

Maßskizze des Fittings Nr. 294 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 294 Stopfen mit Loch im Vierkant: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	c	d	s	schwarz	verzinkt
1/2	32	4	11	bestellbar	bestellbar
3/4	37	4	17	bestellbar	bestellbar
1	41	5	19	bestellbar	ab Lager
1 1/4	47	5	22	bestellbar	bestellbar
1 1/2	47	5	22	bestellbar	bestellbar
2	54	5	27	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: verzinkt

↑ Zur Typwahl

Nr. 300 Kappe · T1 · 12 Größen

Maßskizze des Fittings Nr. 300 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 300 Kappe: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	schwarz	verzinkt
1/8	14	14	ab Lager	ab Lager
1/4	17	17	ab Lager	ab Lager
3/8	18	22	ab Lager	ab Lager
1/2	24	26	ab Lager	ab Lager
3/4	26	32	ab Lager	ab Lager
1	29	38	ab Lager	ab Lager
1 1/4	34	47	ab Lager	ab Lager
1 1/2	34	53	ab Lager	ab Lager
2	39	68	ab Lager	ab Lager
2 1/2	44	86	ab Lager	ab Lager
3	50	96	bestellbar	ab Lager
4	54	128	ab Lager	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 595 Stopfen mit angedrehter Dichtfläche · 3 Größen

Maßskizze des Fittings Nr. 595 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 595 Stopfen mit angedrehter Dichtfläche: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	schwarz	verzinkt
1/2	ab Lager	bestellbar
3/4	bestellbar	ab Lager
1	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 596 Stopfen mit Innen 4/6 Kant · T11 · 9 Größen

Maßskizze des Fittings Nr. 596 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 596 Stopfen mit Innen 4/6 Kant: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	d	s	schwarz	verzinkt
1/8	8	5	bestellbar	bestellbar
1/4	10	7	bestellbar	bestellbar
3/8	10	8	bestellbar	bestellbar
1/2	15	10	bestellbar	ab Lager
3/4	17	12	bestellbar	ab Lager
1	19	16	bestellbar	ab Lager
1 1/4	22	22	ab Lager	ab Lager
1 1/2	22	22	ab Lager	ab Lager
2	27	27	bestellbar	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: verzinkt

↑ Zur Typwahl

Gegenmuttern und Flansche

Nr. 310 Gegenmutter · P4 · 11 Größen

Maßskizze des Fittings Nr. 310 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 310 Gegenmutter: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	schwarz	verzinkt
1/8	7	19	bestellbar	ab Lager
1/4	7,5	22	ab Lager	ab Lager
3/8	8	27	ab Lager	ab Lager
1/2	9	32	ab Lager	ab Lager
3/4	10	36	ab Lager	ab Lager
1	12	46	ab Lager	ab Lager
1 1/4	13	56	ab Lager	ab Lager
1 1/2	14	60	ab Lager	ab Lager
2	16	73	ab Lager	ab Lager
2 1/2	19	95	ab Lager	ab Lager
3	22	105	ab Lager	ab Lager

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 310a Gegenmutter, plangedreht · P4 · 6 Größen

Maßskizze des Fittings Nr. 310a mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 310a Gegenmutter, plangedreht: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	schwarz	verzinkt
1/2	8,5	32	bestellbar	bestellbar
3/4	9,5	36	bestellbar	bestellbar
1	11,5	46	bestellbar	bestellbar
1 1/4	12,5	56	bestellbar	ab Lager
1 1/2	13,5	60	bestellbar	bestellbar
2	15,5	73	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: verzinkt

↑ Zur Typwahl

Nr. 310b Gegenmutter, einseitig stark angefast · P4 · 6 Größen

Maßskizze des Fittings Nr. 310b mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 310b Gegenmutter, einseitig stark angefast: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	schwarz	verzinkt
1/2	9	32	in dieser Oberfläche nicht gefertigt	bestellbar
3/4	10	36	in dieser Oberfläche nicht gefertigt	bestellbar
1	11,5	46	in dieser Oberfläche nicht gefertigt	bestellbar
1 1/4	13	56	in dieser Oberfläche nicht gefertigt	bestellbar
1 1/2	14	60	in dieser Oberfläche nicht gefertigt	bestellbar
2	16	73	in dieser Oberfläche nicht gefertigt	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 312 Gegenmutter mit Aussparung · P4 · 8 Größen

Maßskizze des Fittings Nr. 312 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 312 Gegenmutter mit Aussparung: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	schwarz	verzinkt
1/4	7,5	22	bestellbar	bestellbar
3/8	8	27	bestellbar	bestellbar
1/2	9	32	bestellbar	bestellbar
3/4	10	37	bestellbar	bestellbar
1	12	46	bestellbar	bestellbar
1 1/4	13	55	bestellbar	bestellbar
1 1/2	14	60	bestellbar	bestellbar
2	16	73	bestellbar	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 321 Gewindeflansch, ungebohrt · 6 Größen

Maßskizze des Fittings Nr. 321 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 321 Gewindeflansch, ungebohrt: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	schwarz	verzinkt
1/2 PN 1	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 PN 1	auf Anfrage lieferbar	auf Anfrage lieferbar
1 PN 1	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 PN 1	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 PN 1	auf Anfrage lieferbar	auf Anfrage lieferbar
2 PN 1	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 326 Gewindeflansch, gebohrt, 2 Loch · 6 Größen

Maßskizze des Fittings Nr. 326 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 326 Gewindeflansch, gebohrt, 2 Loch: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	schwarz	verzinkt
1/2 PN 10	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 PN 10	auf Anfrage lieferbar	auf Anfrage lieferbar
1 PN 10	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 PN 10	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 PN 10	auf Anfrage lieferbar	auf Anfrage lieferbar
2 PN 10	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 329 Gewindeflansch, gebohrt, 4 Loch · 10 Größen

Maßskizze des Fittings Nr. 329 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 329 Gewindeflansch, gebohrt, 4 Loch: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	schwarz	verzinkt
1/2 PN 16	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 PN 16	auf Anfrage lieferbar	auf Anfrage lieferbar
1 PN 16	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 PN 16	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 PN 16	auf Anfrage lieferbar	auf Anfrage lieferbar
2 PN 16	auf Anfrage lieferbar	auf Anfrage lieferbar
2 1/2 PN 16	auf Anfrage lieferbar	auf Anfrage lieferbar
3 PN 10	auf Anfrage lieferbar	auf Anfrage lieferbar
*- 3 PN 16	auf Anfrage lieferbar	auf Anfrage lieferbar
*- 4 PN 16	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 933 Wassermesserbogen · 3 Größen

Bild und Maßskizze: Georg Fischer

Nr. 933 Wassermesserbogen: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	schwarz	verzinkt
3/4	in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar
1	in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar
1 1/4	in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 933a Gegenflansch zu Figur 933 · 0 Größen

Maßskizze des Fittings Nr. 933a mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Zu dieser Nummer führt das aktuelle Programm keine Größen – fragen Sie uns an.

↑ Zur Typwahl

Verschraubungen

Nr. 95 Winkelverschraubung, flach dichtend · UA1 · 13 Größen

Maßskizze des Fittings Nr. 95 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 95 Winkelverschraubung, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	c	s1	s2	z	z1	z2	schwarz	verzinkt
3/8 × 3/4	52	25	12	32		15	42	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 × 1	58	28	26	41		15	45	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	62	33	31	48		18	47	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	72	38	38	55		21	55	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	82	45	48	67		26	63	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	90	50	54	74		31	71	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	100	58	67	90		34	76	auf Anfrage lieferbar	auf Anfrage lieferbar
1/8 × /4	28				15			auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	33				18			auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	38				21			auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	45				26			auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	50				31			auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	58				34			auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 96 Winkelverschraubung, kegelig dichtend · UA11 · 10 Größen

Maßskizze des Fittings Nr. 96 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 96 Winkelverschraubung, kegelig dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	c	s1	s2	z1	z2	schwarz	verzinkt
1/4 × 5/8	48	21	10	28	11	38	auf Anfrage lieferbar	auf Anfrage lieferbar
3/8 × 3/4	52	25	12	32	15	42	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 × 1	58	28	25	41	15	45	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	62	33	32	48	18	47	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	72	38	38	55	21	55	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	82	45	48	67	26	63	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	90	50	54	74	31	71	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	100	58	66	90	34	76	auf Anfrage lieferbar	auf Anfrage lieferbar
2 1/2 × 3 1/2	130	72	85	111	45	103	auf Anfrage lieferbar	auf Anfrage lieferbar
3 × 4	134	79	96	131	49	104	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 97 Winkelverschraubung, flach dichtend · UA2 · 7 Größen

Maßskizze des Fittings Nr. 97 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 97 Winkelverschraubung, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	b	c	s1	s2	z1	schwarz	verzinkt
3/8 × 3/4	65	25	19	32	15	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 × 1	79	28	23	41	15	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	82	33	30	48	18	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	93	38	36	55	21	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	107	45	48	67	26	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	115	50	54	74	31	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	128	58	66	90	34	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 98 Winkelverschraubung, kegelig dichtend · UA12 · 10 Größen

Maßskizze des Fittings Nr. 98 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 98 Winkelverschraubung, kegelig dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	b	c	s1	s2	z1	schwarz	verzinkt
1/4 × 5/8	61	21	15	28	11	auf Anfrage lieferbar	auf Anfrage lieferbar
3/8 × 3/4	65	25	20	32	15	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 × 1	76	28	25	41	15	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	82	33	32	48	18	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	94	38	38	55	21	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	107	45	48	67	26	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	115	50	54	74	31	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	128	58	67	90	34	auf Anfrage lieferbar	auf Anfrage lieferbar
2 1/2 × 3 1/2	164	72	85	111	45	auf Anfrage lieferbar	auf Anfrage lieferbar
3 × 4	167	79	95	131	49	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 100 Winkelverschraubung, flach dichtend · 6 Größen

Maßskizze des Fittings Nr. 100 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 100 Winkelverschraubung, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	s1	s2	z	schwarz	verzinkt
1/2 × 1	58	39	26	41	45	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	61	43	31	48	46	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	71	52	38	55	55	auf Anfrage lieferbar	auf Anfrage lieferbar
1	39					bestellbar	bestellbar
1 1/4	43					auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	52					auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 101 Winkelverschraubung, flach dichtend · 3 Größen

Maßskizze des Fittings Nr. 101 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 101 Winkelverschraubung, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	c	s1	s2	schwarz	verzinkt
1/2 × 1	77	39	40	23	41	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	81	43	42	30	48	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	93	52	47	36	55	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 102 Winkelverschraubung, kegelig dichtend · 6 Größen

Maßskizze des Fittings Nr. 102 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 102 Winkelverschraubung, kegelig dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	s1	s2	z	schwarz	verzinkt
1/2 × 1	59	39	25	41	46	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	61	43	32	48	46	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	71	52	38	55	54	auf Anfrage lieferbar	auf Anfrage lieferbar
1	39					auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt
1 1/4	43					auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt
1 × 1 1/2	52					auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 103 Winkelverschraubung, kegelig dichtend · 3 Größen

Maßskizze des Fittings Nr. 103 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 103 Winkelverschraubung, kegelig dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	c	s1	s2	schwarz	verzinkt
1/2 × 1	76	39	40,5	25	39	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	81	43	42,5	32	48	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	93	52	47,5	38	55	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 330 Verschraubung, flach dichtend · U1 · 11 Größen

Maßskizze des Fittings Nr. 330 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 330 Verschraubung, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s1	s2	s3	z1	schwarz	verzinkt
1/4 × 5/8	42	19	28	10	22	auf Anfrage lieferbar	auf Anfrage lieferbar
3/8 × 3/4	47	22	32	12	27	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 × 1	48	26	41	26	22	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	52	31	48	31	22	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	59	38	55	38	25	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	65	48	67	48	27	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	70	54	74	54	32	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	80	66	90	66	32	auf Anfrage lieferbar	auf Anfrage lieferbar
2 1/2 × 3 1/2	85	85	111	85	31	auf Anfrage lieferbar	auf Anfrage lieferbar
3 × 4	96	96	130	96	36	auf Anfrage lieferbar	auf Anfrage lieferbar
4 × 5	111	120	151	122	39	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 331 Verschraubung, flach dichtend · U2 · 10 Größen

Maßskizze des Fittings Nr. 331 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 331 Verschraubung, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	b	s1	s2	s3	z2	schwarz	verzinkt
1/4 × 5/8	55	19	28	15	45	auf Anfrage lieferbar	auf Anfrage lieferbar
3/8 × 3/4	58	22	32	19	48	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 × 1	66	26	41	23	53	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	72	31	48	30	57	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	80	38	55	36	63	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	90	48	67	48	71	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	95	54	74	54	76	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	107	66	90	66	83	auf Anfrage lieferbar	auf Anfrage lieferbar
2 1/2 × 3 1/2	118	85	111	85	91	auf Anfrage lieferbar	auf Anfrage lieferbar
3 × 4	131	96	130	95	101	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 332 Verschraubung, flach dichtend · 3 Größen

Maßskizze des Fittings Nr. 332 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 332 Verschraubung, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	schwarz	verzinkt
3/4 × 1 1/4	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 335 Verschraubung, flach dichtend · 5 Größen

Maßskizze des Fittings Nr. 335 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 335 Verschraubung, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	c	s1	s2	s3	z2	schwarz	verzinkt
1/2 × 1	66	26	41	26	53	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	72	32	48	31	57	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	82	38	55	38	65	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	90	48	67	48	71	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	95	54	74	54	76	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 336 Verschraubung, flach dichtend · 5 Größen

Bild und Maßskizze: Georg Fischer

Nr. 336 Verschraubung, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	c	s1	s2	s3	schwarz	verzinkt
1/2 × 1	43	40	85	26	41	23	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	48	42	92	32	48	30	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	54	47	103	38	55	36	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	57	55	114	48	67	48	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	61	57	120	54	74	54	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 338 Verschraubungsstutzen, flach dichtend · 3 Größen

Maßskizze des Fittings Nr. 338 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 338 Verschraubungsstutzen, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	b	b2	s1	s2	z2	schwarz	verzinkt
3/4 × 1 1/4	177	74	31	48	160	in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar
1 × 1 1/2	174	67	38	55	155	in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar
1 1/4 × 2	174	59	48	67	153	in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 340 Verschraubung, kegelig dichtend · U11 · 13 Größen

Maßskizze des Fittings Nr. 340 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 340 Verschraubung, kegelig dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s1	s2	s3	z1	schwarz	verzinkt
1/8 × 1/2	38	15	26	15	24	auf Anfrage lieferbar	auf Anfrage lieferbar
1/4 × 5/8	42	19	28	10	22	auf Anfrage lieferbar	auf Anfrage lieferbar
3/8 × 3/4	48	22	32	12	28	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 × 1	48	26	41	25	22	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 × s	48	26	44	26	22	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	52	31	48	32	22	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	58	38	55	38	24	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	65	48	67	48	27	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	70	54	74	54	32	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	78	66	90	66	30	auf Anfrage lieferbar	auf Anfrage lieferbar
2 1/2 × 3 1/2	90	85	111	85	36	auf Anfrage lieferbar	auf Anfrage lieferbar
3 × 4	101	96	130	96	41	auf Anfrage lieferbar	auf Anfrage lieferbar
4 × 5	114	120	151	120	42	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz

↑ Zur Typwahl

Nr. 341 Verschraubung, kegelig dichtend · U12 · 11 Größen

Maßskizze des Fittings Nr. 341 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 341 Verschraubung, kegelig dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	b	s1	s2	s3	z2	schwarz	verzinkt
1/4 × 5/8	55	19	28	15	45	auf Anfrage lieferbar	auf Anfrage lieferbar
3/8 × 3/4	59	22	32	20	49	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 × 1	66	26	41	23	53	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	72	31	48	30	57	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	80	38	55	36	63	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	90	48	67	48	71	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	96	54	74	54	77	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	106	66	90	66	82	auf Anfrage lieferbar	auf Anfrage lieferbar
2 1/2 × 3 1/2	122	85	111	85	95	auf Anfrage lieferbar	auf Anfrage lieferbar
3 × 4	134	96	130	95	104	auf Anfrage lieferbar	auf Anfrage lieferbar
4 × 5	153	120	151	120	117	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 344 Verschraubung, kegelig dichtend · 8 Größen

Maßskizze des Fittings Nr. 344 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 344 Verschraubung, kegelig dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	b	s1	s2	s3	schwarz	verzinkt
1/4 × 5/8	69	18	28	15	auf Anfrage lieferbar	auf Anfrage lieferbar
3/8 × 3/4	75	22	32	20	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 × 1	85	26	39	23	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	93	32	48	30	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	103	38	55	36	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	114	48	67	48	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	123	54	74	54	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	136	66	90	67	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: schwarz · verzinkt

↑ Zur Typwahl

Nr. 370 Einschraubteil, flach dichtend · 9 Größen

Maßskizze des Fittings Nr. 370 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 370 Einschraubteil, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	z	schwarz	verzinkt
1/2 × 1	25	26	12	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 × s	25	26	12	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	28	32	13	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	31	38	14	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	33	48	14	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	36	54	17	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	42	66	18	auf Anfrage lieferbar	auf Anfrage lieferbar
2 1/2 × 3 1/2	41	85	14	auf Anfrage lieferbar	auf Anfrage lieferbar
3 × 4	48	96	18	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 371 Einlegteil, flach dichtend, egal · 9 Größen

Maßskizze des Fittings Nr. 371 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 371 Einlegteil, flach dichtend, egal: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	schwarz	verzinkt
1/8 × 3/2	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	auf Anfrage lieferbar	auf Anfrage lieferbar
2 1/2 × 3 1/2	auf Anfrage lieferbar	auf Anfrage lieferbar
3 × 4	auf Anfrage lieferbar	auf Anfrage lieferbar
1 x 1 1/4 × 1 1/2	auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 372 Einlegteil, flach dichtend, egal · 12 Größen

Maßskizze des Fittings Nr. 372 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 372 Einlegteil, flach dichtend, egal: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	schwarz	verzinkt
1/2 × 1	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 × s	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	auf Anfrage lieferbar	auf Anfrage lieferbar
2 1/2 × 3 1/2	auf Anfrage lieferbar	auf Anfrage lieferbar
3 × 4	auf Anfrage lieferbar	auf Anfrage lieferbar
1 x 3/4 × 1 1/2	auf Anfrage lieferbar	auf Anfrage lieferbar
2	bestellbar	bestellbar
1 1/4 x 1 × 2	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 373 Einschraubteil, flach dichtend · 3 Größen

Maßskizze des Fittings Nr. 373 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 373 Einschraubteil, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	schwarz	verzinkt
3/4 × 1 1/4	27	15	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	29	15	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	33	17	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 374 Überwurfmutter · 14 Größen

Maßskizze des Fittings Nr. 374 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 374 Überwurfmutter: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	schwarz	verzinkt
× 3/4	auf Anfrage lieferbar	auf Anfrage lieferbar
3/8 × s	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 × 1	bestellbar	auf Anfrage lieferbar
1/2 × s	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 34,4 × 1 1/4	auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt
1 × s	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt
*** - × 1 42,5	auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt
1 1/4 × 2	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	auf Anfrage lieferbar	auf Anfrage lieferbar
2 1/2 × 3 1/2	auf Anfrage lieferbar	auf Anfrage lieferbar
3 × 4	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 376 Einschraubteil, flach dichtend · 7 Größen

Maßskizze des Fittings Nr. 376 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 376 Einschraubteil, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	s	schwarz	verzinkt
1	43	26	bestellbar	bestellbar
s × 1 1/8	41,5	26	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 × 1 1/4	48	32	auf Anfrage lieferbar	auf Anfrage lieferbar
1 × 1 1/2	54	38	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/4 × 2	57	48	auf Anfrage lieferbar	auf Anfrage lieferbar
1 1/2 × 2 1/4	61	54	auf Anfrage lieferbar	auf Anfrage lieferbar
2 × 2 3/4	71	66	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 378 Einschraubstutzen, flach dichtend · 3 Größen

Maßskizze des Fittings Nr. 378 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 378 Einschraubstutzen, flach dichtend: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	b	schwarz	verzinkt
3/4 × 1 1/4	153	74	in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar
1 × 1 1/2	146	67	in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar
1 1/4 × 2	141	59	in dieser Oberfläche nicht gefertigt	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Sonstige

Nr. 471 Deckenwinkel · 3 Größen

Maßskizze des Fittings Nr. 471 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 471 Deckenwinkel: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	schwarz	verzinkt
3/8	in dieser Oberfläche nicht gefertigt	bestellbar
1/2	in dieser Oberfläche nicht gefertigt	ab Lager
3/4	in dieser Oberfläche nicht gefertigt	bestellbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

Nr. 526 Verlängerung · 17 Größen

Maßskizze des Fittings Nr. 526 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 526 Verlängerung: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	a	z	schwarz	verzinkt
3/8 100	100	90	auf Anfrage lieferbar	auf Anfrage lieferbar
	Maße auf Anfrage		auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 50	50	37	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 60	60	47	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 70	70	57	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 80	80	67	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 100	100	87	auf Anfrage lieferbar	auf Anfrage lieferbar
1/2 120	120	107	auf Anfrage lieferbar	auf Anfrage lieferbar
	Maße auf Anfrage		auf Anfrage lieferbar	auf Anfrage lieferbar
	Maße auf Anfrage		auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 60	60	45	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 70	70	55	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 80	80	65	auf Anfrage lieferbar	auf Anfrage lieferbar
3/4 100	100	85	auf Anfrage lieferbar	auf Anfrage lieferbar
*- 1 40	40	23	auf Anfrage lieferbar	auf Anfrage lieferbar
1 80	80	63	auf Anfrage lieferbar	auf Anfrage lieferbar
1 100	100	83	auf Anfrage lieferbar	auf Anfrage lieferbar

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

In unserem Shop: verzinkt

↑ Zur Typwahl

Nr. 901 Hahnschlüssel aus Zinkdruckguss · 4 Größen

Maßskizze des Fittings Nr. 901 mit den Maßbuchstaben der Tabelle

Bild und Maßskizze: Georg Fischer

Nr. 901 Hahnschlüssel aus Zinkdruckguss: Größen in Zoll, Maße in mm (Buchstaben wie in der Maßskizze), Lieferstufe je Oberfläche.
Größe (Zoll)	schwarz	verzinkt
10	auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt
12	auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt
14	auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt
17	auf Anfrage lieferbar	in dieser Oberfläche nicht gefertigt

● ab Lager · ○ bestellbar · – auf Anfrage lieferbar · / in dieser Oberfläche nicht gefertigt

↑ Zur Typwahl

So lesen Sie die Tabelle

Die Buchstaben über den Spalten sind die Maße der Skizze daneben, alle in Millimeter. Die Größe ist die Gewindegröße in Zoll; sie benennt das Rohr, nicht einen Durchmesser – ein Rohrgewinde R 1/2 misst außen rund 21 mm. Ob ab Lager, bestellbar oder auf Anfrage lieferbar, steht je Oberfläche in den beiden letzten Spalten.

Was die Nummern bedeuten, welches Gewinde dichtet und wann schwarz oder verzinkt passt, erklärt die Seite Tempergussfittings.

Sie benötigen dieses Gewindefitting?

Was hier steht, führen wir – ab Lager oder auf Bestellung; was fehlt, finden wir.

Senden Sie uns, was Sie haben – Bezeichnung, Norm, Menge, Termin. Wir prüfen Zuordnung und Liefermöglichkeit und melden uns.

Jetzt anfragen

Ihre Anfrage an Zickwolff

Senden Sie uns, was Sie haben – Bezeichnung, Norm, Menge, Termin. Den Rest klären wir mit Ihnen.

Eine Position oder eine Frage

Anfrage senden

Nicht lagernd? Wir beschaffen es – auch Einzelteile.

Bezeichnung, Norm und Menge genügen.

Mehrere Positionen

Stückliste senden

200 Positionen? Eine Stückliste genügt – wir liefern komplett.

Als Datei anhängen.

Hilfreich, falls schon bekannt: Projekt und Land, Termin, Zeugnisse, Verpackung und Sprache der Packlisten. Fehlt etwas, fragen wir nach.

Es eilt

Express anfragen

Bis wann brauchen Sie es? Express-Lieferung, auf Wunsch bis auf die Baustelle.

Schreiben Sie dazu, bis wann Sie das Material brauchen – wir sagen Ihnen, was möglich ist.
