Flansche · ASME B16.5
Einsteckschweißflansch: Maßtabelle und Maßzeichnung nach ASME B16.5
Alle Abmessungen für den Einsteckschweißflansch nach ASME B16.5 in einer Tabelle, die Maßzeichnung Ihrer Größe darüber – lieferbar ab Lager oder auf Bestellung. Einsteckschweißflansche nach ASME B16.5 (Socket Weld, SW) von NPS 1/2 bis 3 in den Druckklassen 150 bis 1500 – das Rohr wird in die Muffe gesteckt und außen mit einer Kehlnaht verschweißt. Wählen Sie Class und Nennweite: Zeichnung und Maßtabelle zeigen Außendurchmesser O, Flanschdicke tf, Dichtleiste R, Lochkreis W, Schraubenlöcher, Nabe X, Länge über Nabe Y, Muffenbohrung B2, Muffentiefe D und Durchgangsbohrung B – in Millimeter, mit dem Zollwert in Klammern, mit dem Spiel in der Muffe und mit den Toleranzen.
- Norm
- ASME B16.5-2025 – Maße aus Unterlagen von Herstellwerken und Lieferanten, gegen die Norm geprüft
- Größen
- NPS 1/2 bis 3 (nur bis NPS 3 genormt) · Class 150, 300, 400, 600, 900, 1500
- Dichtfläche
- Dichtleiste RF (Standard) – RTJ mit Ringnut auf Anfrage
- Maßbuchstaben
- nach ASME B16.5: O, tf, R, W, Z × ØI, X, Y, B2, D, B
Maßzeichnung für Ihre Größe
Die Maßzeichnung – auch Maßskizze, Maßblatt oder bemaßte Zeichnung genannt – zeigt alle Maße, das Lochbild und die Toleranzen für Ihre Größe.
So geht es: Wählen Sie im Feld „Druckklasse (Class)“ Class 150 und im Feld „Nennweite (NPS)“ NPS 1. Die Maßzeichnung zeigt sofort alle Maße des Einsteckschweißflanschs mit Toleranzen, die Tabelle darunter alle Größen. Mit „Diese Größe als PDF drucken“ nehmen Sie die Zeichnung mit.
Beispiel NPS 1 Class 150: Außendurchmesser O 108 mm (4,3 Zoll), Lochkreisdurchmesser W 79,2 mm, Schraubenlöcher Z × I 4 × ⌀15,7 mm, Stehbolzen 1/2", Flanschdicke tf 12,7 mm (0,5 Zoll), Dichtleisten-Durchmesser R 50,8 mm, Gewicht 0,8 kg.
Direktaufruf dieser Größe: https://www.zickwolff.de/wissen/flansche/einsteckschweissflansch-asme-b16-5/?class=150&nps=1
Druckklasse und Nennweite wählen – Zeichnung und Maßtabelle zeigen dann genau diese Ausführung, mit den Zahlenwerten direkt in der Zeichnung statt nur den Maßbuchstaben. Die Tabellen zu den hier geführten Nennweiten stehen weiter unten.
Einsteckschweißflansch · ASME B16.5 · NPS 1 · Class 150
Technische Grundlage: ASME B16.5:2025. Die Darstellung wurde von Zickwolff für die praktische Anwendung aufbereitet: eigene Gliederung, eigene Benennungen und die Angabe, welcher Art jeder Wert ist. Maßgeblich für normative Anforderungen ist die Originalnorm.
| Merkmal | Wert | Art der Angabe |
|---|---|---|
| Grunddaten | ||
| Nennweite | NPS 1 | Marktmaß |
| Druckklasse | Class 150 | Marktmaß |
| Gewicht | 0,8 kg | berechnet |
| Herkunft der Werte | zwei Marktunterlagen übereinstimmend | Marktmaß |
| Anschlussmaße Die Maße, die über die Passung zum Gegenflansch entscheiden. | ||
| Außendurchmesser O | 108 mm (4,3 Zoll) | Marktmaß |
| Lochkreisdurchmesser W | 79,2 mm | Marktmaß |
| Schraubenlöcher Z × I | 4 × ⌀15,7 mm | Marktmaß |
| Stehbolzen | 1/2" | Marktmaß |
| Flanschdicke tf | 12,7 mm (0,5 Zoll) | Marktmaß |
| Dichtfläche | ||
| Dichtleisten-Durchmesser R | 50,8 mm | Marktmaß |
| Höhe der Dichtleiste (RF) | 1,5 mm | Marktmaß |
| Ansatz und Anschweißende | ||
| Nabendurchmesser X | 49,3 mm (1,9 Zoll) | Marktmaß |
| Länge über Nabe Y | 15,7 mm (0,6 Zoll) | Marktmaß |
| Muffenbohrung B2 | 34,5 mm (1,4 Zoll) | Marktmaß |
| Muffentiefe D | 12,7 mm (0,5 Zoll) | Marktmaß |
| Durchgangsbohrung B | 26,7 mm (1,1 Zoll) | Marktmaß |
| Passendes Rohr | Außendurchmesser Ah 33,4 mm nach ASME B36.10M | Zuordnung |
| Spiel in der Muffe (berechnet) | 1,1 mm im Durchmesser – aus B2 und Ah gerechnet | berechnet |
Ohne Eintrag in der Spalte „Art der Angabe“: Normmaß. Ein Maß, das ASME B16.5 für diese Größe festlegt.
Wo genau gemessen wird
- Außendurchmesser O
- größter Durchmesser des Flanschblatts, über die Kante gemessen
- Lochkreisdurchmesser W
- Durchmesser des Kreises durch die Lochmitten – bei gerader Lochzahl von Lochmitte zu gegenüberliegender Lochmitte
- Schraubenlöcher Z × I
- Löcher zählen, dann den Durchmesser eines Lochs messen – das Loch ist 1/8 Zoll (3,2 mm) größer als die Schraube
- Stehbolzen
- Schraubendurchmesser in Zoll (UNC-Gewinde) – Länge nach Dichtfläche RF oder RTJ aus der Schraubentabelle
- Flanschdicke tf
- Mindestdicke des Flanschblatts OHNE die Dichtleiste – von der Rückseite bis zum Fuß der Dichtleiste messen – die Leiste (1,5 mm bei Class 150/300, 6,4 mm ab Class 400) kommt hinzu. Ältere Tabellen (Maß C, vor 2003) enthielten bei Class 150/300 die Leiste
- Dichtleisten-Durchmesser R
- Außendurchmesser der Dichtleiste (Raised Face), über ihre Außenkante gemessen – bei RTJ-Flanschen stattdessen die Ringnut nach Tabelle 5
- Nabendurchmesser X
- am Übergang zum Flanschblatt messen, wo die Nabe am dicksten ist
- Länge über Nabe Y
- von der Dichtfläche ohne Dichtleiste bis zum Nabenende – die ganze Bauhöhe ohne Leiste
- Muffenbohrung B2
- Innendurchmesser der Muffe – Rohraußendurchmesser plus Spiel, an der Muffenöffnung messen
- Muffentiefe D
- Tiefe der Muffe von der Öffnung am Nabenende bis zum Absatz
- Durchgangsbohrung B
- Durchgang hinter dem Muffenabsatz – Standardwand (Class 150/300) oder Extra Strong (ab Class 600) nach Katalog, sonst Bestellangabe
- Gewicht
- von Zickwolff gerechnet aus den Nennmaßen mit 7,85 kg/dm³ – Richtwert, kein Normwert
- Höhe der Dichtleiste (RF)
- Steht über der Dichtfläche und ist in tf nicht enthalten – 1,5 mm bis Class 300, 6,4 mm ab Class 400.
Toleranzen (Grenzabmaße): welchen Bereich die Norm zulässt
Angegeben ist zu jedem Maß der zulässige Bereich – nach ASME B16.5, für O, X, Y und D nach den Herstellerangaben, weil die Norm diese Maße beim Einsteckschweißflansch nicht begrenzt. Gezeigt werden Mindestmaß und Höchstmaß statt des Abmaßes, das man erst verrechnen müsste. In der Zeichnung steht dafür kurz Toleranz – das Wort, das in der Praxis jeder benutzt. Fachsprachlich sind die beiden angegebenen Werte die Grenzmaße des Maßes, ihr Abstand ist die Toleranz und die Abweichungen vom Nennmaß sind die Grenzabmaße. Grundlage sind Abschnitt 7 (Toleranzen). Wo die Norm nichts festlegt, steht das da.
Weitere Merkmale mit Grenzabmaß
Diese Merkmale haben kein Nennmaß in der Maßtabelle, die Norm begrenzt sie aber. Für die Prüfung im Wareneingang sind sie oft die entscheidenden – an ihnen scheitert eine Verschraubung im Feld.
| Lochabstand benachbarter Löcher | Grenzabmaß ±0,8 mm |
|---|---|
| Mittigkeit Lochkreis zur Dichtfläche | höchstens 0,8 mm |
| Rechtwinkligkeit der Dichtfläche zur Bohrung B | höchstens 1° |
Messen am Bauteil: die Maße im Bild
Jedes Maß hat seinen Grund – wer weiß, warum er misst, misst besser.
Wo die Norm kein eigenes Grenzabmaß festlegt
- Außendurchmesser O – Die Norm gibt keine Toleranz für den Außendurchmesser vor – er hat keinen Einfluss auf Passung und Dichtheit (B16.5 Anhang F-2.3). Herstellerkataloge liefern ±1,6 mm bis 24 Zoll.
Fundstellen der Grenzabmaße (12 Angaben)
- Lochabstand benachbarter Löcher – Lochabstand benachbarter Löcher
- Mittigkeit Lochkreis zur Dichtfläche – Mittigkeit Lochkreis zur Dichtfläche bis NPS 2 1/2
- Rechtwinkligkeit der Dichtfläche zur Bohrung B – Rechtwinkligkeit der Dichtfläche zur Bohrung B bis NPS 5
- Außendurchmesser – B16.5 Anhang F-2.3: Außendurchmesser ohne Toleranz – Katalogwert bis 24 Zoll im Hinweis
- Lochkreisdurchmesser – Lochkreis
- Dichtleisten-Durchmesser – Dichtleiste 1/16 Zoll (Class 150/300)
- Flanschdicke – Flanschdicke bis NPS 18
- Nabendurchmesser – Nabendurchmesser am Blatt in B16.5 ohne Toleranz – Katalogwert bis 24 Zoll im Hinweis
- Länge über Nabe – Länge über Nabe bis NPS 18
- Muffenbohrung – Muffenbohrung B2 (Gegenbohrung) NPS 1/2 bis 3
- Muffentiefe – Muffentiefe D
- Durchgangsbohrung – Durchgangsbohrung B bis NPS 10
Diese Angaben ersetzen den Bezug der Norm nicht. Wiedergegeben sind ausschließlich die Grenzabmaße der hier gewählten Größe. Vollständig – für die gezeigten Größen NPS 1/2 bis 3, Class 150 bis 1500 – stehen sie in ASME B16.5:2025, Abschnitt 7 (Toleranzen). Die Norm ist über ASME erhältlich. Die Werte auf dieser Seite haben wir nach den Toleranztafeln der Hersteller wiedergegeben. Für Außendurchmesser O, Nabendurchmesser X, Länge über Nabe Y und Muffentiefe D legt die Norm beim Einsteckschweißflansch keine Toleranz fest – dort gelten die Herstellerangaben. Muffenbohrung B2, Durchgangsbohrung B und die Rechtwinkligkeit der Dichtfläche zur Bohrung B nennen die Tafeln nicht – sie stehen nach der Norm da.
Warum es Grenzabmaße überhaupt gibt und wie man sie liest, steht auf einer eigenen Seite: Toleranzen und Grenzabmaße.
Nicht in der Maßzeichnung: NPS 3 Class 900, NPS 3 Class 1500 – in ASME B16.5 nicht genormt, nur Herstellergröße
Maße sind Nennmaße nach ASME B16.5 und ersetzen nicht das Datenblatt der konkreten Ausführung. Keine Aussage zur Druck- oder Temperatureignung und keine Werkstoffaussage. NPS ist eine Kennzahl in Zoll und keine Maßangabe – der Rohraußendurchmesser Ah weicht bis NPS 12 davon ab. Direktlink zu dieser Größe
Die Maßbuchstaben nach ASME B16.5
Maßbuchstaben nach ASME B16.5. Herstellerkataloge verwenden teilweise andere Kürzel, zum Beispiel T oder C für tf und BC für W.
- O – Außendurchmesser des Flanschblatts
- tf – Flanschdicke ohne Dichtleiste
- R – Durchmesser der Dichtleiste (Raised Face)
- W – Lochkreisdurchmesser
- Z × ØI – Anzahl und Durchmesser der Schraubenlöcher
- X – Nabendurchmesser am Blatt
- Y – Länge über Nabe, ab der Dichtfläche ohne Dichtleiste
- B2 – Muffenbohrung – Rohraußendurchmesser plus Spiel
- D – Muffentiefe bis zum Absatz
- B – Durchgangsbohrung hinter dem Absatz
Diese Seite folgt den Buchstaben der Norm: B2 ist die Muffe, B der Durchgang – Kataloge schreiben es oft umgekehrt. Ein Schweißende Ah gibt es nicht: geschweißt wird außen am Nabenende.
Class statt PN
Class statt PN: Die Druckklasse sagt nicht, welchen Druck der Flansch hält – das steht in der Druck-Temperatur-Tabelle der Werkstoffgruppe. Ein Class-150-Flansch aus A105 trägt bei 38 °C 19,6 bar, bei 200 °C deutlich weniger – Class 150 ist nicht 150 psi. Für die Auslegung zählt die Tabelle, für die Bestellung die Class.
Mehr dazu: Faustregel Class 150.
So messen Sie richtig
- Flanschdicke tf: von der Rückseite des Blatts bis zum Fuß der Dichtleiste messen, nicht über die Leiste. Die Norm nennt seit der Ausgabe 2003 für alle Classes die Dicke ohne Dichtleiste – die Leiste (1,5 mm bei Class 150 und 300, 6,4 mm ab Class 400) kommt hinzu. Wer mit einer älteren Tabelle (Maß C) vergleicht, findet bei Class 150/300 Werte, die 1/16 Zoll größer sind – das ist derselbe Flansch.
- Muffe: Die Muffenbohrung B2 ist der Rohraußendurchmesser plus Spiel und wird an der Öffnung gemessen; ihr Grenzabmaß legt die Norm fest (ASME B16.5 7.7.3). Die Muffentiefe D reicht von der Öffnung am Nabenende bis zum Absatz. Dahinter liegt die Durchgangsbohrung B – sie folgt der Wanddicke des Rohrs und ist, wo der Katalog sie nicht nennt, eine Bestellangabe. Beim Einbau wird das Rohr vor dem Schweißen etwa 1,5 mm vom Absatz zurückgezogen.
- Nabe: Der Nabendurchmesser X wird am Übergang zum Blatt gemessen. Die Nabe darf gerade oder kegelig sein – höchstens 7° Neigung nach ASME B16.5. Die Länge über Nabe Y reicht von der Dichtfläche ohne Dichtleiste bis zum Nabenende.

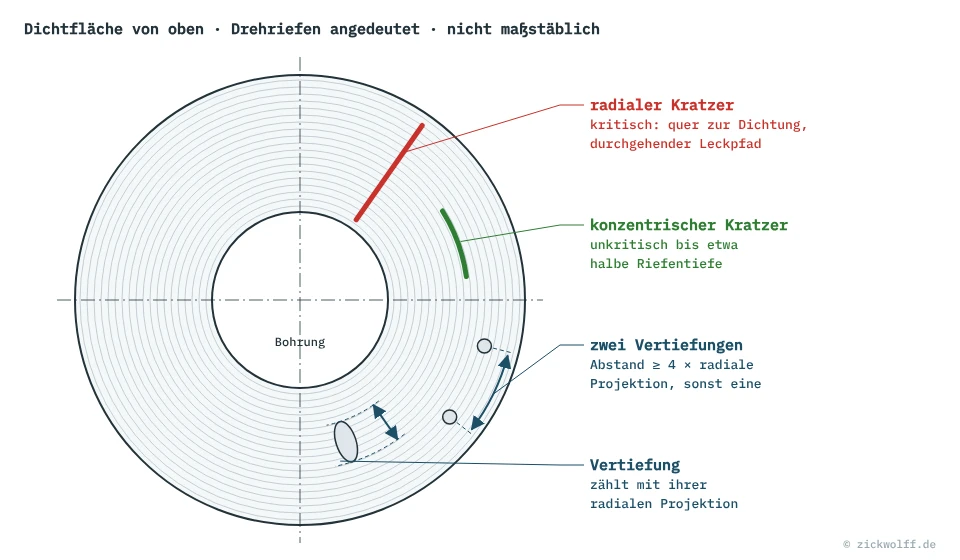

- Dichtfläche: Standard ist die Dichtleiste (RF) mit Stockfinish – Ring Joint (RTJ) hat statt der Leiste eine Ringnut, braucht längere Stehbolzen und eine andere Gesamtdicke. Die Anschlussmaße O, W und Löcher bleiben gleich.
- Rauheit der Dichtfläche: Die übliche Lieferung ist das Stockfinish mit spiraliger Riefe, Rauheit etwa 3,2 bis 6,3 µm Ra (125 bis 250 µin) – für Weichstoff- und Spiraldichtungen gedacht. Glatte Oberflächen (smooth finish) werden bestellt, nicht vorausgesetzt. Zulässige Fehlstellen regelt die Norm je Dichtleistendurchmesser.
Maße je Druckklasse
Werte in mm aus Unterlagen von Herstellwerken und Lieferanten, gegen ASME B16.5-2025 geprüft. Ein Gedankenstrich heißt: in unseren Quellen nicht belegt. tf ohne Dichtleiste, Y ab der Dichtfläche ohne Dichtleiste, B2 Muffe, D Muffentiefe, B Durchgang, Gewicht von Zickwolff gerechnet (7,85 kg/dm³).
Was die Maßbuchstaben bedeuten
- NPS
- Nennweite NPS – Nennweite nach Zollrohr: bestimmt die Bohrung und den Nabendurchmesser am Schweißende – nicht der Außendurchmesser des Flanschblatts
- O
- Außendurchmesser O – größter Durchmesser des Flanschblatts, über die Kante gemessen
- tf
- Flanschdicke tf – Mindestdicke des Flanschblatts OHNE die Dichtleiste – von der Rückseite bis zum Fuß der Dichtleiste messen – die Leiste (1,5 mm bei Class 150/300, 6,4 mm ab Class 400) kommt hinzu. Ältere Tabellen (Maß C, vor 2003) enthielten bei Class 150/300 die Leiste
- R
- Dichtleisten-Durchmesser R – Außendurchmesser der Dichtleiste (Raised Face), über ihre Außenkante gemessen – bei RTJ-Flanschen stattdessen die Ringnut nach Tabelle 5
- W
- Lochkreisdurchmesser W – Durchmesser des Kreises durch die Lochmitten – bei gerader Lochzahl von Lochmitte zu gegenüberliegender Lochmitte
- Z × ØI
- Schraubenlöcher Z × ØI – Löcher zählen, dann den Durchmesser eines Lochs messen – das Loch ist 1/8 Zoll (3,2 mm) größer als die Schraube
- Stud
- Stehbolzen Stud – Schraubendurchmesser in Zoll (UNC-Gewinde) – Länge nach Dichtfläche RF oder RTJ aus der Schraubentabelle
- X
- Nabendurchmesser X – am Übergang zum Flanschblatt messen, wo die Nabe am dicksten ist – die Nabe darf gerade oder kegelig sein (Bild 4 der Norm)
- Y
- Länge über Nabe Y – von der Rückseite des Flanschblatts bis zum Nabenende – die ganze Flanschhöhe ohne Dichtleiste
- B2
- Durchgangsbohrung B2 – Bohrung hinter dem Muffenabsatz, gedruckt für Standardwand (Class 150/300) und Extra Strong (Class 600) – sonst Bestellangabe
- D
- Muffentiefe D – Tiefe der Muffe von der Öffnung bis zum Absatz – das Rohr wird vor dem Schweißen etwa 1,5 mm zurückgezogen (Spalt)
- B
- Muffenbohrung B – Innendurchmesser der Muffe – Rohr-Außendurchmesser plus Spiel, an der Muffenöffnung messen
- G (kg)
- Gewicht G – Katalogangabe ca., Standardbohrung – Handelsangabe, kein Normwert
| NPS | O | tf | R | W | Z × ØI | Stud | X | Y | B2 | D | B | G (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS 1/2 | 88,9 | 9,7 | 35,1 | 60,5 | 4 × 15,7 | 1/2" | 30,2 | 14,2 | 22,4 | 9,7 | 15,7 | 0,41 |
| NPS 3/4 | 98,6 | 11,2 | 42,9 | 69,9 | 4 × 15,7 | 1/2" | 38,1 | 14,2 | 27,7 | 11,2 | 20,8 | 0,58 |
| NPS 1 | 108 | 12,7 | 50,8 | 79,2 | 4 × 15,7 | 1/2" | 49,3 | 15,7 | 34,5 | 12,7 | 26,7 | 0,79 |
| NPS 1 1/4 | 117,3 | 14,2 | 63,5 | 88,9 | 4 × 15,7 | 1/2" | 58,7 | 19,1 | 43,2 | 14,2 | 35,1 | 1 |
| NPS 1 1/2 | 127 | 15,7 | 73,2 | 98,6 | 4 × 15,7 | 1/2" | 65,0 | 20,6 | 49,5 | 15,7 | 40,9 | 1,3 |
| NPS 2 | 152,4 | 17,5 | 91,9 | 120,7 | 4 × 19,1 | 5/8" | 77,7 | 23,9 | 62,0 | 17,5 | 52,6 | 2,1 |
| NPS 2 1/2 | 177,8 | 20,6 | 104,6 | 139,7 | 4 × 19,1 | 5/8" | 90,4 | 26,9 | 74,7 | 19,1 | 62,7 | 3,4 |
| NPS 3 | 190,5 | 22,4 | 127 | 152,4 | 4 × 19,1 | 5/8" | 108,0 | 28,4 | 90,7 | 20,6 | 78,0 | 4 |
| NPS | O | tf | R | W | Z × ØI | Stud | X | Y | B2 | D | B | G (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS 1/2 | 95,2 | 12,7 | 35 | 66,5 | 4 × 15,7 | 1/2" | 38,1 | 20,6 | 22,4 | 9,7 | 15,7 | 0,67 |
| NPS 3/4 | 117,3 | 14,2 | 42,9 | 82,5 | 4 × 19 | 5/8" | 47,8 | 23,9 | 27,7 | 11,2 | 20,8 | 1,1 |
| NPS 1 | 123,9 | 15,7 | 50,8 | 88,9 | 4 × 19 | 5/8" | 53,8 | 25,4 | 34,5 | 12,7 | 26,7 | 1,4 |
| NPS 1 1/4 | 133,3 | 17,5 | 63,5 | 98,5 | 4 × 19 | 5/8" | 63,5 | 25,4 | 43,2 | 14,2 | 35,1 | 1,7 |
| NPS 1 1/2 | 155,4 | 19,1 | 73,1 | 114,3 | 4 × 22,3 | 3/4" | 69,9 | 28,7 | 49,5 | 15,7 | 40,9 | 2,6 |
| NPS 2 | 165,1 | 20,6 | 91,9 | 127 | 8 × 19 | 5/8" | 84,1 | 31,8 | 62,0 | 17,5 | 52,6 | 3 |
| NPS 2 1/2 | 190,5 | 23,9 | 104,6 | 149,3 | 8 × 22,3 | 3/4" | 100,1 | 36,6 | 74,7 | 19,1 | 62,7 | 4,5 |
| NPS 3 | 209,5 | 26,9 | 127 | 168,1 | 8 × 22,3 | 3/4" | 117,3 | 41,4 | 90,7 | 20,6 | 78,0 | 6,1 |
| NPS | O | tf | R | W | Z × ØI | Stud | X | Y | B2 | D | B | G (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS 1/2 | 95,3 | 14,2 | 35,1 | 66,5 | 4 × 16,0 | 0.505" | 38,1 | 22,4 | 22,4 | 9,7 | – | 0,77 |
| NPS 3/4 | 117,3 | 15,7 | 42,9 | 82,6 | 4 × 19,1 | 0.625" | 47,8 | 25,4 | 27,7 | 11,2 | – | 1,3 |
| NPS 1 | 124,0 | 17,5 | 50,8 | 88,9 | 4 × 19,1 | 0.625" | 53,8 | 26,9 | 34,5 | 12,7 | – | 1,6 |
| NPS 1 1/4 | 133,4 | 20,6 | 63,5 | 98,6 | 4 × 19,1 | 0.625" | 63,5 | 28,4 | 43,2 | 14,2 | – | 2,1 |
| NPS 1 1/2 | 155,4 | 22,4 | 73,2 | 114,3 | 4 × 22,4 | 0.755" | 69,9 | 31,8 | 49,5 | 15,7 | – | 3,1 |
| NPS 2 | 165,1 | 25,4 | 91,9 | 127,0 | 8 × 19,1 | 0.625" | 84,1 | 36,6 | 62,0 | 17,5 | – | 3,8 |
| NPS 2 1/2 | 190,5 | 28,4 | 104,6 | 149,4 | 8 × 22,4 | 0.755" | 100,1 | 41,1 | 74,7 | 19,1 | – | 5,5 |
| NPS 3 | 209,6 | 31,8 | 127,0 | 168,1 | 8 × 22,4 | 0.755" | 117,3 | 46,0 | 90,7 | 20,6 | – | 7,4 |
| NPS | O | tf | R | W | Z × ØI | Stud | X | Y | B2 | D | B | G (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS 1/2 | 95,3 | 14,2 | 35,1 | 66,5 | 4 × 15,7 | 1/2" | 38,1 | 22,4 | 22,4 | 9,7 | 14,0 | 0,78 |
| NPS 3/4 | 117,3 | 15,7 | 42,9 | 82,6 | 4 × 19,1 | 5/8" | 47,8 | 25,4 | 27,7 | 11,2 | 18,8 | 1,3 |
| NPS 1 | 124 | 17,5 | 50,8 | 88,9 | 4 × 19,1 | 5/8" | 53,8 | 26,9 | 34,5 | 12,7 | 24,4 | 1,6 |
| NPS 1 1/4 | 133,4 | 20,6 | 63,5 | 98,6 | 4 × 19,1 | 5/8" | 63,5 | 28,4 | 43,2 | 14,2 | 32,5 | 2,1 |
| NPS 1 1/2 | 155,4 | 22,4 | 73,2 | 114,3 | 4 × 22,4 | 3/4" | 69,9 | 31,8 | 49,5 | 15,7 | 38,1 | 3,1 |
| NPS 2 | 165,1 | 25,4 | 91,9 | 127 | 8 × 19,1 | 5/8" | 84,1 | 36,6 | 62,0 | 17,5 | 49,3 | 3,8 |
| NPS 2 1/2 | 190,5 | 28,4 | 104,6 | 149,4 | 8 × 22,4 | 3/4" | 100,1 | 41,1 | 74,7 | 19,1 | 58,9 | 5,6 |
| NPS 3 | 209,6 | 31,8 | 127 | 168,1 | 8 × 22,4 | 3/4" | 117,3 | 46,0 | 90,7 | 20,6 | 73,7 | 7,6 |
| NPS | O | tf | R | W | Z × ØI | Stud | X | Y | B2 | D | B | G (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS 1/2 | 120,6 | 22,4 | 35,1 | 82,5 | 4 × 22,4 | 3/4" | 38,1 | 31,8 | 22,4 | 9,7 | – | 1,8 |
| NPS 3/4 | 130 | 25,4 | 42,9 | 88,9 | 4 × 22,4 | 3/4" | 44,5 | 35,1 | 27,7 | 11,2 | – | 2,4 |
| NPS 1 | 149,4 | 28,4 | 50,8 | 101,6 | 4 × 25,4 | 7/8" | 52,3 | 41,1 | 34,5 | 12,7 | – | 3,5 |
| NPS 1 1/4 | 158,8 | 28,4 | 63,5 | 111,3 | 4 × 25,4 | 7/8" | 63,5 | 41,1 | 43,2 | 14,2 | – | 4 |
| NPS 1 1/2 | 177,8 | 31,8 | 73,2 | 124 | 4 × 28,4 | 1" | 69,9 | 44,5 | 49,5 | 15,7 | – | 5,6 |
| NPS 2 | 215,9 | 38,1 | 91,9 | 165,1 | 8 × 25,4 | 7/8" | 104,6 | 57,2 | 62,0 | 17,5 | – | 10,2 |
| NPS 2 1/2 | 244,3 | 41,1 | 104,6 | 190,5 | 8 × 28,4 | 1" | 124,0 | 63,5 | 74,7 | 19,1 | – | 14,2 |
| NPS 3 | 241,3 | 38,1 | 127 | 190,5 | 8 × 25,4 | 7/8" | 127,0 | 53,8 | 90,7 | – | – | – |
| NPS | O | tf | R | W | Z × ØI | Stud | X | Y | B2 | D | B | G (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS 1/2 | 120,6 | 22,4 | 35,1 | 82,5 | 4 × 22,4 | 3/4" | 38,1 | 31,8 | 22,4 | 9,7 | – | 1,8 |
| NPS 3/4 | 130 | 25,4 | 42,9 | 88,9 | 4 × 22,4 | 3/4" | 44,5 | 35,1 | 27,7 | 11,2 | – | 2,4 |
| NPS 1 | 149,4 | 28,4 | 50,8 | 101,6 | 4 × 25,4 | 7/8" | 52,3 | 41,1 | 34,5 | 12,7 | – | 3,6 |
| NPS 1 1/4 | 158,8 | 28,4 | 63,5 | 111,3 | 4 × 25,4 | 7/8" | 63,5 | 41,1 | 43,2 | 14,2 | – | 4,1 |
| NPS 1 1/2 | 177,8 | 31,8 | 73,2 | 124 | 4 × 28,4 | 1" | 69,9 | 44,5 | 49,5 | 15,7 | – | 5,6 |
| NPS 2 | 215,9 | 38,1 | 91,9 | 165,1 | 8 × 25,4 | 7/8" | 104,6 | 57,2 | 62,0 | 17,5 | – | 10,3 |
| NPS 2 1/2 | 244,3 | 41,1 | 104,6 | 190,5 | 8 × 28,4 | 1" | 124,0 | 63,5 | 74,7 | 19,1 | – | 14,3 |
| NPS 3 | 266,7 | 47,8 | 127 | 203,2 | 8 × 31,8 | 1 1/8" | 133,4 | – | – | – | – | – |
Druckprüfung
Druckprüfung: Die Norm verlangt vom Hersteller keine Druckprüfung des Flansches – geprüft wird der Flansch mit dem System, in das er eingebaut ist, wenn das anzuwendende Regelwerk es verlangt. Nur Flanschformstücke (Bögen, T-Stücke mit Flanschen) erhalten eine Gehäusedruckprüfung mit dem 1,5-fachen Nenndruck bei 38 °C. Wer eine Werksdruckprüfung des Flansches braucht, bestellt sie ausdrücklich.
Kennzeichnung
Kennzeichnung: Auf dem Flansch stehen Herstellername oder -zeichen, Werkstoff (ASTM-Nummer und Grade, z. B. A105 oder A182 F316L), Druckklasse (150, 300 …), das Normkürzel B16 (oder B16.5), die Nennweite NPS, bei Vorschweißflanschen die Bohrung bzw. das Schedule, sowie Schmelzen- oder Losnummer für die Rückverfolgung. Die Dichtflächenart ist nicht Teil der Pflichtkennzeichnung – RTJ-Flansche tragen zusätzlich die Ringnummer.
Eindeutig bestellen
So bestellen Sie eindeutig: Nennweite, Class, Bauform, Dichtfläche, Schedule des Rohrs, Werkstoff, Bescheinigung – zum Beispiel „Einsteckschweißflansch NPS 1 Class 300 SW RF, SCH 80, ASTM A105, EN 10204 3.1“. Das Schedule bestimmt die Durchgangsbohrung B. Wer ein metrisches Rohr einschweißt, nennt dessen Außendurchmesser – die Muffe ist auf das Zollrohr nach ASME B36.10M bemessen.
Weiter im Thema
Im Thema: ASME-Anschlussmaße · Vorschweißflansch ASME B16.5 · Überschiebflansch ASME B16.5 · Blindflansch ASME B16.5 · DIN/EN oder ASME
Normen: Steckbrief ASME B16.5 · Normwelt-Übersetzer · Faustregel: Class 150 ist nicht 150 psi
Häufige Fragen
Wo finde ich die Abmessungen für einen Einsteckschweißflansch NPS 1 Class 150 nach ASME B16.5?
In der Maßtabelle auf dieser Seite stehen alle lieferbaren Größen nach ASME B16.5; die Maßzeichnung darüber zeigt die gewählte Größe mit allen Maßen und Toleranzen und lässt sich als PDF drucken - das Datenblatt für Ihre Größe.
Warum gibt es Einsteckschweißflansche nur bis NPS 3?
Die Norm führt die Bauform nur von NPS 1/2 bis 3. Darüber werden Überschieb- oder Vorschweißflansche verwendet – die Kehlnaht an einer Muffe wird bei großen Nennweiten unwirtschaftlich.
Wozu der Spalt am Muffenabsatz?
Das Rohr wird vor dem Schweißen etwa 1,5 mm zurückgezogen. Die Kehlnaht zieht sich beim Abkühlen zusammen – sitzt das Rohr auf dem Absatz auf, kann sie reißen. Der Spalt gehört zur Montage, nicht zum Flansch.
Einsteckschweißflansch oder Überschiebflansch?
Beide werden über das Rohr geschoben. Der Einsteckschweißflansch hat eine Muffe mit Absatz und wird nur außen verschweißt, der Überschiebflansch hat eine durchgehende Bohrung B2 und wird innen wie außen verschweißt. Welche Bauform zulässig ist, legt das für die Anlage geltende Regelwerk fest.
Einsteckschweißflansche ASME B16.5 anfragen
Nennen Sie NPS, Class, Schedule, Dichtfläche, Werkstoff und Bescheinigung – oder einfach, was Sie haben. Den Rest klären wir mit Ihnen.
Jetzt anfragenIhre Anfrage an Zickwolff
Senden Sie uns, was Sie haben – Bezeichnung, Norm, Menge, Termin. Den Rest klären wir mit Ihnen.
Eine Position oder eine Frage
Anfrage senden
Nicht lagernd? Wir beschaffen es – auch Einzelteile.
Bezeichnung, Norm und Menge genügen.
Mehrere Positionen
Stückliste senden
200 Positionen? Eine Stückliste genügt – wir liefern komplett.
Als Datei anhängen.
Hilfreich, falls schon bekannt: Projekt und Land, Termin, Zeugnisse, Verpackung und Sprache der Packlisten. Fehlt etwas, fragen wir nach.
Es eilt
Express anfragen
Bis wann brauchen Sie es? Express-Lieferung, auf Wunsch bis auf die Baustelle.
Schreiben Sie dazu, bis wann Sie das Material brauchen – wir sagen Ihnen, was möglich ist.
Wie diese Daten entstehen. Diese Seite gibt keine Norm wieder. Sie zeigt die Maße, die man für Anfrage, Bestellung und Einbau braucht – für Größen, die wir liefern, abgeglichen mit Unterlagen von Herstellwerken und Lieferanten und mit unseren eigenen Artikeldaten. Was hier steht, ist so, wie der Markt es liefert und gegen die Norm geprüft – oder von uns berechnet. Wie wir Quellen auswählen und aktuell halten: Über dieses Wissen.
Maße: so, wie der Markt sie liefert – aus Unterlagen von Herstellwerken und Lieferanten und aus unseren eigenen Artikeldaten, gegen ASME B16.5-2025 geprüft; Gewichte von Zickwolff gerechnet (Nennmaße, 7,85 kg/dm³); Maßbuchstaben nach ASME B16.5-2025 Tabelle 8. Toleranzen: Grenzabmaße aus Unterlagen von Herstellwerken und Lieferanten, wo diese nichts nennen ASME B16.5-2025 Abschnitt 7. Angaben ohne Gewähr – maßgeblich ist die jeweils gültige Norm.
