Flansche · ASME B16.5
Blindflansch: Maßtabelle und Maßzeichnung nach ASME B16.5
Alle Abmessungen für den Blindflansch nach ASME B16.5 in einer Tabelle, die Maßzeichnung Ihrer Größe darüber – lieferbar ab Lager oder auf Bestellung. Blindflansche nach ASME B16.5 (Blind, BL) von NPS 1/2 bis 24 in den Druckklassen 150 bis 2500 – sie verschließen eine Rohrleitung, einen Stutzen oder einen Armaturenanschluss. Wählen Sie Class und Nennweite: Zeichnung und Maßtabelle zeigen Außendurchmesser O, Flanschdicke tf, Dichtleiste R, Lochkreis W und Schraubenlöcher – in Millimeter, mit dem Zollwert in Klammern, und mit den Toleranzen.
- Norm
- ASME B16.5-2025 – Maße aus Unterlagen von Herstellwerken und Lieferanten, gegen die Norm geprüft
- Größen
- NPS 1/2 bis 24 · Class 150, 300, 400, 600, 900, 1500, 2500
- Dichtfläche
- Dichtleiste RF (Standard) – RTJ mit Ringnut auf Anfrage
- Maßbuchstaben
- nach ASME B16.5: O, tf, R, W, Z × ØI

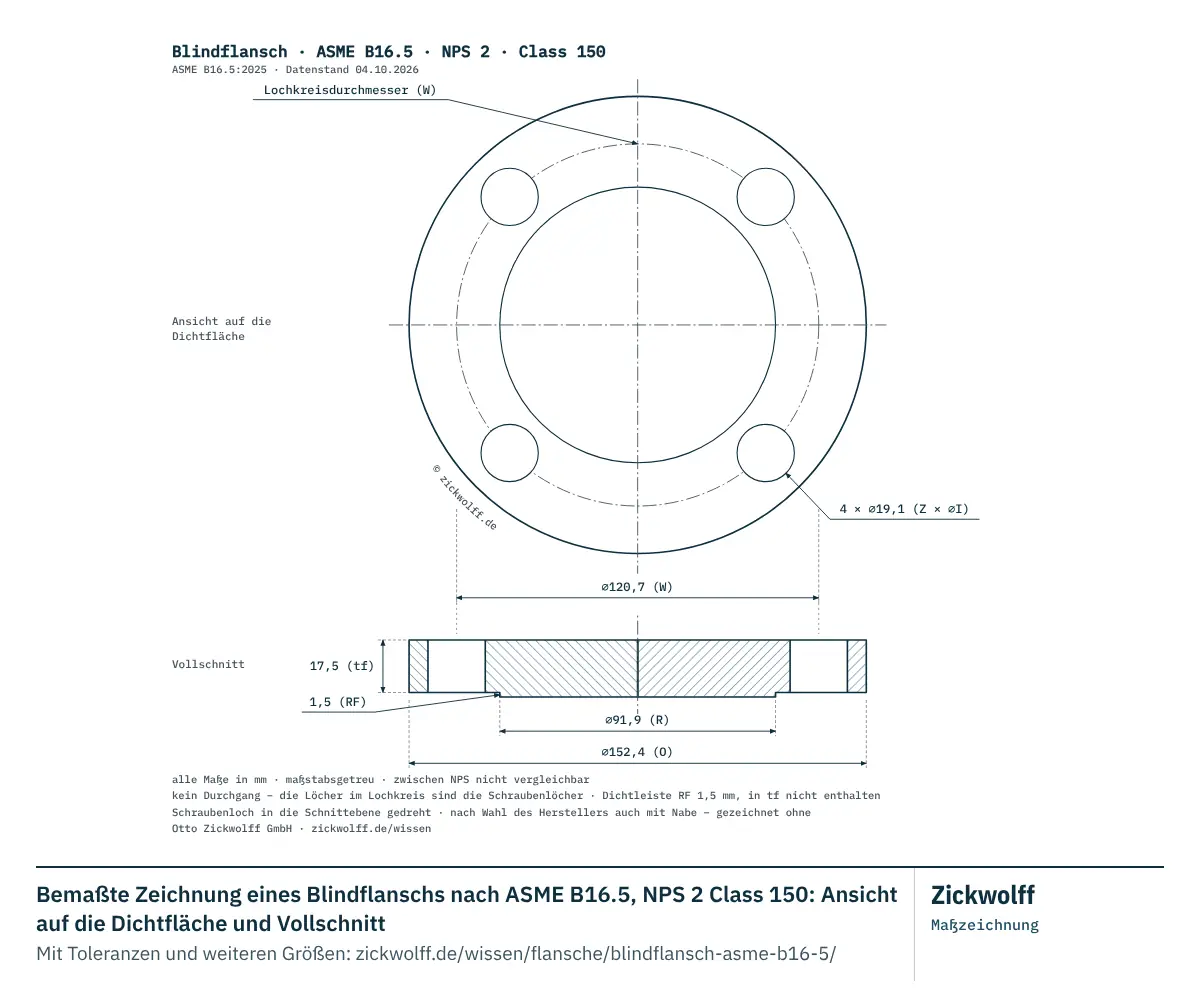

Maßzeichnung für Ihre Größe
Die Maßzeichnung – auch Maßskizze, Maßblatt oder bemaßte Zeichnung genannt – zeigt alle Maße, das Lochbild und die Toleranzen für Ihre Größe.
So geht es: Wählen Sie im Feld „Druckklasse (Class)“ Class 150 und im Feld „Nennweite (NPS)“ NPS 4. Die Maßzeichnung zeigt sofort alle Maße des Blindflanschs mit Toleranzen, die Tabelle darunter alle Größen. Mit „Diese Größe als PDF drucken“ nehmen Sie die Zeichnung mit.
Beispiel NPS 4 Class 150: Außendurchmesser O 228,6 mm (9 Zoll), Lochkreisdurchmesser W 190,5 mm, Schraubenlöcher Z × I 8 × ⌀19,1 mm, Stehbolzen 5/8", Flanschdicke tf 22,4 mm (0,9 Zoll), Dichtleisten-Durchmesser R 157,2 mm, Gewicht 7 kg.
Direktaufruf dieser Größe: https://www.zickwolff.de/wissen/flansche/blindflansch-asme-b16-5/?class=150&nps=4
Druckklasse und Nennweite wählen – Zeichnung und Maßtabelle zeigen dann genau diese Ausführung, mit den Zahlenwerten direkt in der Zeichnung statt nur den Maßbuchstaben. Die Tabellen zu den hier geführten Nennweiten stehen weiter unten.
Blindflansch · ASME B16.5 · NPS 4 · Class 150
Technische Grundlage: ASME B16.5:2025. Die Darstellung wurde von Zickwolff für die praktische Anwendung aufbereitet: eigene Gliederung, eigene Benennungen und die Angabe, welcher Art jeder Wert ist. Maßgeblich für normative Anforderungen ist die Originalnorm.
| Merkmal | Wert | Art der Angabe |
|---|---|---|
| Grunddaten | ||
| Nennweite | NPS 4 | Marktmaß |
| Druckklasse | Class 150 | Marktmaß |
| Gewicht | 7 kg | berechnet |
| Herkunft der Werte | zwei Marktunterlagen übereinstimmend | Marktmaß |
| Anschlussmaße Die Maße, die über die Passung zum Gegenflansch entscheiden. | ||
| Außendurchmesser O | 228,6 mm (9 Zoll) | Marktmaß |
| Lochkreisdurchmesser W | 190,5 mm | Marktmaß |
| Schraubenlöcher Z × I | 8 × ⌀19,1 mm | Marktmaß |
| Stehbolzen | 5/8" | Marktmaß |
| Flanschdicke tf | 22,4 mm (0,9 Zoll) | Marktmaß |
| Dichtfläche | ||
| Dichtleisten-Durchmesser R | 157,2 mm | Marktmaß |
| Höhe der Dichtleiste (RF) | 1,5 mm | Marktmaß |
| Mitte der Dichtfläche | muss nicht bearbeitet sein, solange ihr Durchmesser in den Grenzen nach ASME B16.5 bleibt – siehe Messbild „Dichtfläche und Mitte“ | Normaussage |
Ohne Eintrag in der Spalte „Art der Angabe“: Normmaß. Ein Maß, das ASME B16.5 für diese Größe festlegt.
Wo genau gemessen wird
- Außendurchmesser O
- größter Durchmesser des Flanschblatts, über die Kante gemessen
- Lochkreisdurchmesser W
- Durchmesser des Kreises durch die Lochmitten – bei gerader Lochzahl von Lochmitte zu gegenüberliegender Lochmitte
- Schraubenlöcher Z × I
- Löcher zählen, dann den Durchmesser eines Lochs messen – das Loch ist 1/8 Zoll (3,2 mm) größer als die Schraube
- Stehbolzen
- Schraubendurchmesser in Zoll (UNC-Gewinde) – Länge nach Dichtfläche RF oder RTJ aus der Schraubentabelle
- Flanschdicke tf
- Mindestdicke des Flanschblatts OHNE die Dichtleiste – von der Rückseite bis zum Fuß der Dichtleiste messen – die Leiste (1,5 mm bei Class 150/300, 6,4 mm ab Class 400) kommt hinzu. Ältere Tabellen (Maß C, vor 2003) enthielten bei Class 150/300 die Leiste
- Dichtleisten-Durchmesser R
- Außendurchmesser der Dichtleiste (Raised Face), über ihre Außenkante gemessen – bei RTJ-Flanschen stattdessen die Ringnut nach Tabelle 5
- Gewicht
- von Zickwolff gerechnet aus den Nennmaßen mit 7,85 kg/dm³ – Richtwert, kein Normwert
- Höhe der Dichtleiste (RF)
- Steht über der Dichtfläche und ist in tf nicht enthalten – 1,5 mm bis Class 300, 6,4 mm ab Class 400.
Hinweise zur Ausführung
Diese Angaben gelten für alle Größen dieses Typs gleichermaßen und stehen deshalb nicht in der Maßtabelle.
- Nabe Normaussage
- nach Wahl des Herstellers mit oder ohne (ASME B16.5)
Toleranzen (Grenzabmaße): welchen Bereich die Norm zulässt
Angegeben ist zu jedem Maß der zulässige Bereich – nach ASME B16.5, für O nach den Herstellerangaben, weil die Norm dieses Maß nicht begrenzt. Gezeigt werden Mindestmaß und Höchstmaß statt des Abmaßes, das man erst verrechnen müsste. In der Zeichnung steht dafür kurz Toleranz – das Wort, das in der Praxis jeder benutzt. Fachsprachlich sind die beiden angegebenen Werte die Grenzmaße des Maßes, ihr Abstand ist die Toleranz und die Abweichungen vom Nennmaß sind die Grenzabmaße. Grundlage sind Abschnitt 7 (Toleranzen). Wo die Norm nichts festlegt, steht das da.
Weitere Merkmale mit Grenzabmaß
Diese Merkmale haben kein Nennmaß in der Maßtabelle, die Norm begrenzt sie aber. Für die Prüfung im Wareneingang sind sie oft die entscheidenden – an ihnen scheitert eine Verschraubung im Feld.
| Lochabstand benachbarter Löcher | Grenzabmaß ±0,8 mm |
|---|---|
| Mittigkeit Lochkreis zur Dichtfläche | höchstens 1,5 mm |
Messen am Bauteil: die Maße im Bild
Jedes Maß hat seinen Grund – wer weiß, warum er misst, misst besser.
Wo die Norm kein eigenes Grenzabmaß festlegt
- Außendurchmesser O – Die Norm gibt keine Toleranz für den Außendurchmesser vor – er hat keinen Einfluss auf Passung und Dichtheit (B16.5 Anhang F-2.3). Herstellerkataloge liefern ±1,6 mm bis 24 Zoll.
Fundstellen der Grenzabmaße (6 Angaben)
- Lochabstand benachbarter Löcher – Lochabstand benachbarter Löcher
- Mittigkeit Lochkreis zur Dichtfläche – Mittigkeit ab NPS 3
- Außendurchmesser – B16.5 Anhang F-2.3: Außendurchmesser ohne Toleranz – Katalogwert bis 24 Zoll im Hinweis
- Lochkreisdurchmesser – Lochkreis
- Dichtleisten-Durchmesser – Dichtleiste 1/16 Zoll (Class 150/300)
- Flanschdicke – Flanschdicke bis NPS 18
Diese Angaben ersetzen den Bezug der Norm nicht. Wiedergegeben sind ausschließlich die Grenzabmaße der hier gewählten Größe. Vollständig – für die gezeigten Größen NPS 1/2 bis 24, Class 150 bis 2500 – stehen sie in ASME B16.5:2025, Abschnitt 7 (Toleranzen). Die Norm ist über ASME erhältlich. Die Werte auf dieser Seite haben wir nach den Toleranztafeln der Hersteller wiedergegeben. Für den Außendurchmesser O legt die Norm keine Toleranz fest – dort gelten die Herstellerangaben. Die Rechtwinkligkeit der Dichtfläche bezieht die Norm auf den Durchgang – der Blindflansch hat keinen, sie entfällt.
Warum es Grenzabmaße überhaupt gibt und wie man sie liest, steht auf einer eigenen Seite: Toleranzen und Grenzabmaße.
Maße sind Nennmaße nach ASME B16.5 und ersetzen nicht das Datenblatt der konkreten Ausführung. Keine Aussage zur Druck- oder Temperatureignung und keine Werkstoffaussage. NPS ist eine Kennzahl in Zoll und keine Maßangabe – der Rohraußendurchmesser Ah weicht bis NPS 12 davon ab. Direktlink zu dieser Größe
Die Maßbuchstaben nach ASME B16.5
Maßbuchstaben nach ASME B16.5. Herstellerkataloge verwenden teilweise andere Kürzel, zum Beispiel T oder C für tf und BC für W.
- O – Außendurchmesser des Flanschblatts
- tf – Flanschdicke ohne Dichtleiste
- R – Durchmesser der Dichtleiste (Raised Face)
- W – Lochkreisdurchmesser
- Z × ØI – Anzahl und Durchmesser der Schraubenlöcher
Nabendurchmesser X, Länge über Nabe Y und Bohrung B gibt es beim Blindflansch nicht – er hat keinen Durchgang.
Class statt PN
Class statt PN: Die Druckklasse sagt nicht, welchen Druck der Flansch hält – das steht in der Druck-Temperatur-Tabelle der Werkstoffgruppe. Ein Class-150-Flansch aus A105 trägt bei 38 °C 19,6 bar, bei 200 °C deutlich weniger – Class 150 ist nicht 150 psi. Für die Auslegung zählt die Tabelle, für die Bestellung die Class.
Mehr dazu: Faustregel Class 150.
So messen Sie richtig
- Flanschdicke tf: von der Rückseite des Blatts bis zum Fuß der Dichtleiste messen, nicht über die Leiste. Die Norm nennt seit der Ausgabe 2003 für alle Classes die Dicke ohne Dichtleiste – die Leiste (1,5 mm bei Class 150 und 300, 6,4 mm ab Class 400) kommt hinzu. Wer mit einer älteren Tabelle (Maß C) vergleicht, findet bei Class 150/300 Werte, die 1/16 Zoll größer sind – das ist derselbe Flansch.
- Mitte der Dichtfläche: Die Mitte eines Blindflanschs muss nicht bearbeitet sein. Ist sie erhaben, muss ihr Durchmesser mindestens 25 mm (1 Zoll) kleiner sein als der Innendurchmesser des Gegenrohrs oder der Formstücke derselben Class; ist sie vertieft, darf sie nicht größer sein als dieser Innendurchmesser. Eine rohe Mitte ist deshalb kein Mangel – die Dichtung liegt auf der bearbeiteten Dichtleiste.
- Nabe: Blindflansche dürfen nach Wahl des Herstellers mit oder ohne Nabe gefertigt werden. Anschlussmaße O, W und Löcher sowie die Flanschdicke tf gelten in beiden Fällen – die Zeichnung zeigt die Ausführung ohne Nabe.
- Dichtfläche: Standard ist die Dichtleiste (RF) mit Stockfinish – Ring Joint (RTJ) hat statt der Leiste eine Ringnut, braucht längere Stehbolzen und eine andere Gesamtdicke. Die Anschlussmaße O, W und Löcher bleiben gleich.
- Rauheit der Dichtfläche: Die übliche Lieferung ist das Stockfinish mit spiraliger Riefe, Rauheit etwa 3,2 bis 6,3 µm Ra (125 bis 250 µin) – für Weichstoff- und Spiraldichtungen gedacht. Glatte Oberflächen (smooth finish) werden bestellt, nicht vorausgesetzt. Zulässige Fehlstellen regelt die Norm je Dichtleistendurchmesser.
Maße je Druckklasse
Werte in mm aus Unterlagen von Herstellwerken und Lieferanten, gegen ASME B16.5-2025 geprüft. Ein Gedankenstrich heißt: in unseren Quellen nicht belegt. tf ohne Dichtleiste, Gewicht von Zickwolff gerechnet (7,85 kg/dm³).
Was die Maßbuchstaben bedeuten
- NPS
- Nennweite NPS – Nennweite nach Zollrohr: bestimmt die Bohrung und den Nabendurchmesser am Schweißende – nicht der Außendurchmesser des Flanschblatts
- O
- Außendurchmesser O – größter Durchmesser des Flanschblatts, über die Kante gemessen
- tf
- Flanschdicke tf (Blindflansch) – Dicke des Blatts ohne Dichtleiste – derselbe Wert wie beim Überschiebflansch gleicher Größe
- R
- Dichtleisten-Durchmesser R – Außendurchmesser der Dichtleiste (Raised Face), über ihre Außenkante gemessen – bei RTJ-Flanschen stattdessen die Ringnut nach Tabelle 5
- W
- Lochkreisdurchmesser W – Durchmesser des Kreises durch die Lochmitten – bei gerader Lochzahl von Lochmitte zu gegenüberliegender Lochmitte
- Z × ØI
- Schraubenlöcher Z × ØI – Löcher zählen, dann den Durchmesser eines Lochs messen – das Loch ist 1/8 Zoll (3,2 mm) größer als die Schraube
- Stud
- Stehbolzen Stud – Schraubendurchmesser in Zoll (UNC-Gewinde) – Länge nach Dichtfläche RF oder RTJ aus der Schraubentabelle
- G (kg)
- Gewicht G – Katalogangabe ca., Standardbohrung – Handelsangabe, kein Normwert
Ganze Tabelle anzeigen · mehr als 20 Zeilen
| NPS | O | tf | R | W | Z × ØI | Stud | G (kg) |
|---|---|---|---|---|---|---|---|
| NPS 1/2 | 88,9 | 9,7 | 35,1 | 60,5 | 4 × 15,7 | 1/2" | 0,43 |
| NPS 3/4 | 98,6 | 11,2 | 42,9 | 69,9 | 4 × 15,7 | 1/2" | 0,62 |
| NPS 1 | 108 | 12,7 | 50,8 | 79,2 | 4 × 15,7 | 1/2" | 0,86 |
| NPS 1 1/4 | 117,3 | 14,2 | 63,5 | 88,9 | 4 × 15,7 | 1/2" | 1,2 |
| NPS 1 1/2 | 127 | 15,7 | 73,2 | 98,6 | 4 × 15,7 | 1/2" | 1,5 |
| NPS 2 | 152,4 | 17,5 | 91,9 | 120,7 | 4 × 19,1 | 5/8" | 2,4 |
| NPS 2 1/2 | 177,8 | 20,6 | 104,6 | 139,7 | 4 × 19,1 | 5/8" | 3,9 |
| NPS 3 | 190,5 | 22,4 | 127 | 152,4 | 4 × 19,1 | 5/8" | 5 |
| NPS 3 1/2 | 215,9 | 22,4 | 139,7 | 177,8 | 8 × 19,1 | 5/8" | 6,2 |
| NPS 4 | 228,6 | 22,4 | 157,2 | 190,5 | 8 × 19,1 | 5/8" | 7 |
| NPS 5 | 254 | 22,4 | 185,7 | 215,9 | 8 × 22,4 | 3/4" | 8,7 |
| NPS 6 | 279,4 | 23,9 | 215,9 | 241,3 | 8 × 22,4 | 3/4" | 11,3 |
| NPS 8 | 342,9 | 26,9 | 269,7 | 298,5 | 8 × 22,4 | 3/4" | 19,5 |
| NPS 10 | 406,4 | 28,4 | 323,9 | 362 | 12 × 25,4 | 7/8" | 28,5 |
| NPS 12 | 482,6 | 30,2 | 381 | 431,8 | 12 × 25,4 | 7/8" | 43,3 |
| NPS 14 | 533,4 | 33,3 | 412,8 | 476,3 | 12 × 28,4 | 1" | 58 |
| NPS 16 | 596,9 | 35,1 | 469,9 | 539,8 | 16 × 28,4 | 1" | 76,4 |
| NPS 18 | 635 | 38,1 | 533,4 | 577,9 | 16 × 31,8 | 1 1/8" | 93,5 |
| NPS 20 | 698,5 | 41,1 | 584,2 | 635 | 20 × 31,8 | 1 1/8" | 121,7 |
| NPS 22 | 749,3 | 44,5 | 641,4 | 692,1 | 20 × 35,1 | 1 1/4" | 151,1 |
| NPS 24 | 812,8 | 46,0 | 692,2 | 749,3 | 20 × 35,1 | 1 1/4" | 184,8 |
Ganze Tabelle anzeigen · mehr als 20 Zeilen
| NPS | O | tf | R | W | Z × ØI | Stud | G (kg) |
|---|---|---|---|---|---|---|---|
| NPS 1/2 | 95,2 | 12,7 | 35 | 66,5 | 4 × 15,7 | 1/2" | 0,64 |
| NPS 3/4 | 117,3 | 14,2 | 42,9 | 82,5 | 4 × 19 | 5/8" | 1,1 |
| NPS 1 | 123,9 | 15,7 | 50,8 | 88,9 | 4 × 19 | 5/8" | 1,4 |
| NPS 1 1/4 | 133,3 | 17,5 | 63,5 | 98,5 | 4 × 19 | 5/8" | 1,8 |
| NPS 1 1/2 | 155,4 | 19,1 | 73,1 | 114,3 | 4 × 22,3 | 3/4" | 2,7 |
| NPS 2 | 165,1 | 20,6 | 91,9 | 127 | 8 × 19 | 5/8" | 3,2 |
| NPS 2 1/2 | 190,5 | 23,9 | 104,6 | 149,3 | 8 × 22,3 | 3/4" | 4,9 |
| NPS 3 | 209,5 | 26,9 | 127 | 168,1 | 8 × 22,3 | 3/4" | 6,8 |
| NPS 3 1/2 | 228,6 | 28,4 | 139,7 | 184,1 | 8 × 22,3 | 3/4" | 8,6 |
| NPS 4 | 254 | 30,2 | 157,2 | 200,1 | 8 × 22,3 | 3/4" | 11,5 |
| NPS 5 | 279,4 | 33,3 | 185,6 | 234,9 | 8 × 22,3 | 3/4" | 15,5 |
| NPS 6 | 317,5 | 35,1 | 215,9 | 269,7 | 12 × 22,3 | 3/4" | 21 |
| NPS 8 | 381 | 39,6 | 269,7 | 330,2 | 12 × 25,4 | 7/8" | 34,2 |
| NPS 10 | 444,5 | 46,0 | 323,8 | 387,3 | 16 × 28,4 | 1" | 53,3 |
| NPS 12 | 520,7 | 49,3 | 381 | 450,8 | 16 × 31,7 | 1 1/8" | 78,9 |
| NPS 14 | 584,2 | 52,3 | 412,7 | 514,3 | 20 × 31,7 | 1 1/8" | 105,1 |
| NPS 16 | 647,7 | 55,6 | 469,9 | 571,5 | 20 × 35 | 1 1/4" | 137,5 |
| NPS 18 | 711,2 | 58,7 | 533,4 | 628,6 | 24 × 35 | 1 1/4" | 175 |
| NPS 20 | 774,7 | 62,0 | 584,2 | 685,8 | 24 × 35 | 1 1/4" | 221,3 |
| NPS 22 | 838,2 | 65,3 | 641,4 | 742,9 | 24 × 41,4 | 1 1/2" | 270,1 |
| NPS 24 | 914,4 | 68,3 | 692,1 | 812,8 | 24 × 41,1 | 1 1/2" | 339,4 |
Ganze Tabelle anzeigen · mehr als 20 Zeilen
| NPS | O | tf | R | W | Z × ØI | Stud | G (kg) |
|---|---|---|---|---|---|---|---|
| NPS 1/2 | 95,3 | 14,2 | 35,1 | 66,5 | 4 × 16,0 | 0.505" | 0,75 |
| NPS 3/4 | 117,3 | 15,7 | 42,9 | 82,6 | 4 × 19,1 | 0.625" | 1,3 |
| NPS 1 | 124,0 | 17,5 | 50,8 | 88,9 | 4 × 19,1 | 0.625" | 1,6 |
| NPS 1 1/4 | 133,4 | 20,6 | 63,5 | 98,6 | 4 × 19,1 | 0.625" | 2,2 |
| NPS 1 1/2 | 155,4 | 22,4 | 73,2 | 114,3 | 4 × 22,4 | 0.755" | 3,3 |
| NPS 2 | 165,1 | 25,4 | 91,9 | 127,0 | 8 × 19,1 | 0.625" | 4,1 |
| NPS 2 1/2 | 190,5 | 28,4 | 104,6 | 149,4 | 8 × 22,4 | 0.755" | 6,1 |
| NPS 3 | 209,6 | 31,8 | 127,0 | 168,1 | 8 × 22,4 | 0.755" | 8,5 |
| NPS 3 1/2 | 228,6 | 35,1 | 139,7 | 184,2 | 8 × 25,4 | 0.875" | 11 |
| NPS 4 | 254,0 | 35,1 | 157,2 | 200,2 | 8 × 25,4 | 0.875" | 13,8 |
| NPS 5 | 279,4 | 38,1 | 185,7 | 235,0 | 8 × 25,4 | 0.875" | 18,5 |
| NPS 6 | 317,5 | 41,1 | 215,9 | 269,7 | 12 × 25,4 | 0.875" | 25,4 |
| NPS 8 | 381,0 | 47,8 | 269,7 | 330,2 | 12 × 28,4 | 0.995" | 42,8 |
| NPS 10 | 444,5 | 53,8 | 323,9 | 387,4 | 16 × 31,8 | 1.125" | 64,3 |
| NPS 12 | 520,7 | 57,2 | 381,0 | 450,9 | 16 × 35,1 | 1.255" | 94,4 |
| NPS 14 | 584,2 | 60,5 | 412,8 | 514,4 | 20 × 35,1 | 1.255" | 124,8 |
| NPS 16 | 647,7 | 63,5 | 469,9 | 571,5 | 20 × 38,1 | 1.375" | 161,6 |
| NPS 18 | 711,2 | 66,5 | 533,4 | 628,7 | 24 × 38,1 | 1.375" | 204,3 |
| NPS 20 | 774,7 | 69,9 | 584,2 | 685,8 | 24 × 41,1 | 1.495" | 254,6 |
| NPS 22 | 838,2 | 73,2 | 641,4 | 743,0 | 24 × 44,5 | 1.625" | 311,9 |
| NPS 24 | 914,4 | 76,2 | 692,2 | 812,8 | 24 × 47,8 | 1.755" | 386 |
Ganze Tabelle anzeigen · mehr als 20 Zeilen
| NPS | O | tf | R | W | Z × ØI | Stud | G (kg) |
|---|---|---|---|---|---|---|---|
| NPS 1/2 | 95,3 | 14,2 | 35,1 | 66,5 | 4 × 15,7 | 1/2" | 0,76 |
| NPS 3/4 | 117,3 | 15,7 | 42,9 | 82,6 | 4 × 19,1 | 5/8" | 1,3 |
| NPS 1 | 124 | 17,5 | 50,8 | 88,9 | 4 × 19,1 | 5/8" | 1,6 |
| NPS 1 1/4 | 133,4 | 20,6 | 63,5 | 98,6 | 4 × 19,1 | 5/8" | 2,2 |
| NPS 1 1/2 | 155,4 | 22,4 | 73,2 | 114,3 | 4 × 22,4 | 3/4" | 3,3 |
| NPS 2 | 165,1 | 25,4 | 91,9 | 127 | 8 × 19,1 | 5/8" | 4,1 |
| NPS 2 1/2 | 190,5 | 28,4 | 104,6 | 149,4 | 8 × 22,4 | 3/4" | 6,1 |
| NPS 3 | 209,6 | 31,8 | 127 | 168,1 | 8 × 22,4 | 3/4" | 8,5 |
| NPS 3 1/2 | 228,6 | 35,1 | 139,7 | 184,2 | 8 × 25,4 | 7/8" | 11 |
| NPS 4 | 273,1 | 38,1 | 157,2 | 215,9 | 8 × 25,4 | 7/8" | 17,3 |
| NPS 5 | 330,2 | 44,5 | 185,7 | 266,7 | 8 × 28,4 | 1" | 29,5 |
| NPS 6 | 355,6 | 47,8 | 215,9 | 292,1 | 12 × 28,4 | 1" | 36,3 |
| NPS 8 | 419,1 | 55,6 | 269,7 | 349,3 | 12 × 31,8 | 1 1/8" | 58,9 |
| NPS 10 | 508 | 63,5 | 323,9 | 431,8 | 16 × 35,1 | 1 1/4" | 97,5 |
| NPS 12 | 558,8 | 66,5 | 381 | 489 | 20 × 35,1 | 1 1/4" | 123,7 |
| NPS 14 | 603,3 | 69,9 | 412,8 | 527 | 20 × 38,1 | 1 3/8" | 151,1 |
| NPS 16 | 685,8 | 76,2 | 469,9 | 603,3 | 20 × 41,1 | 1 1/2" | 213,8 |
| NPS 18 | 743 | 82,6 | 533,4 | 654,1 | 20 × 44,5 | 1 5/8" | 272,2 |
| NPS 20 | 812,8 | 88,9 | 584,2 | 723,9 | 24 × 44,5 | 1 5/8" | 349,5 |
| NPS 22 | 869,9 | 95,3 | 641,4 | 778 | 24 × 44,4 | 1 5/8" | 433,1 |
| NPS 24 | 939,8 | 101,6 | 692,2 | 838,2 | 24 × 50,8 | 1 7/8" | 533,4 |
Ganze Tabelle anzeigen · mehr als 10 Zeilen
| NPS | O | tf | R | W | Z × ØI | Stud | G (kg) |
|---|---|---|---|---|---|---|---|
| NPS 1/2 | 120,6 | 22,4 | 35,1 | 82,5 | 4 × 22,4 | 3/4" | 1,8 |
| NPS 3/4 | 130 | 25,4 | 42,9 | 88,9 | 4 × 22,4 | 3/4" | 2,4 |
| NPS 1 | 149,4 | 28,4 | 50,8 | 101,6 | 4 × 25,4 | 7/8" | 3,6 |
| NPS 1 1/4 | 158,8 | 28,4 | 63,5 | 111,3 | 4 × 25,4 | 7/8" | 4,1 |
| NPS 1 1/2 | 177,8 | 31,8 | 73,2 | 124 | 4 × 28,4 | 1" | 5,8 |
| NPS 2 | 215,9 | 38,1 | 91,9 | 165,1 | 8 × 25,4 | 7/8" | 10,1 |
| NPS 2 1/2 | 244,3 | 41,1 | 104,6 | 190,5 | 8 × 28,4 | 1" | 13,9 |
| NPS 3 | 241,3 | 38,1 | 127 | 190,5 | 8 × 25,4 | 7/8" | 13,1 |
| NPS 4 | 292,1 | 44,5 | 157,2 | 234,9 | 8 × 31,8 | 1 1/8" | 22,2 |
| NPS 5 | 349,2 | 50,8 | 185,7 | 279,4 | 8 × 35,1 | 1 1/4" | 36,5 |
| NPS 6 | 381 | 55,6 | 215,9 | 317,5 | 12 × 31,8 | 1 1/8" | 47,4 |
| NPS 8 | 469,9 | 63,5 | 269,7 | 393,7 | 12 × 38,1 | 1 3/8" | 82,5 |
| NPS 10 | 546,1 | 69,9 | 323,9 | 469,9 | 16 × 38,1 | 1 3/8" | 122,7 |
| NPS 12 | 609,6 | 79,2 | 381 | 533,4 | 20 × 38,1 | 1 3/8" | 173 |
| NPS 14 | 641,3 | 85,9 | 412,8 | 558,8 | 20 × 41,4 | 1 1/2" | 206,4 |
| NPS 16 | 704,8 | 88,9 | 469,9 | 615,9 | 20 × 44,4 | 1 5/8" | 259,4 |
| NPS 18 | 787,4 | 101,6 | 533,4 | 685,8 | 20 × 50,8 | 1 7/8" | 367,3 |
| NPS 20 | 857,2 | 108,0 | 584,2 | 749,3 | 20 × 54,1 | 2" | 463,8 |
| NPS 24 | 1041,4 | 139,7 | 692,2 | 901,7 | 20 × 66,8 | 2 1/2" | 876,1 |
Ganze Tabelle anzeigen · mehr als 10 Zeilen
| NPS | O | tf | R | W | Z × ØI | Stud | G (kg) |
|---|---|---|---|---|---|---|---|
| NPS 1/2 | 120,6 | 22,4 | 35,1 | 82,5 | 4 × 22,4 | 3/4" | 1,8 |
| NPS 3/4 | 130 | 25,4 | 42,9 | 88,9 | 4 × 22,4 | 3/4" | 2,4 |
| NPS 1 | 149,4 | 28,4 | 50,8 | 101,6 | 4 × 25,4 | 7/8" | 3,6 |
| NPS 1 1/4 | 158,8 | 28,4 | 63,5 | 111,3 | 4 × 25,4 | 7/8" | 4,1 |
| NPS 1 1/2 | 177,8 | 31,8 | 73,2 | 124 | 4 × 28,4 | 1" | 5,8 |
| NPS 2 | 215,9 | 38,1 | 91,9 | 165,1 | 8 × 25,4 | 7/8" | 10,1 |
| NPS 2 1/2 | 244,3 | 41,1 | 104,6 | 190,5 | 8 × 28,4 | 1" | 13,9 |
| NPS 3 | 266,7 | 47,8 | 127 | 203,2 | 8 × 31,8 | 1 1/8" | 19,2 |
| NPS 4 | 311,1 | 53,8 | 157,2 | 241,3 | 8 × 35,1 | 1 1/4" | 29,8 |
| NPS 5 | 374,6 | 73,2 | 185,7 | 292,1 | 8 × 41,4 | 1 1/2" | 58,5 |
| NPS 6 | 393,7 | 82,6 | 215,9 | 317,5 | 12 × 38,1 | 1 3/8" | 71,9 |
| NPS 8 | 482,6 | 91,9 | 269,7 | 393,7 | 12 × 44,4 | 1 5/8" | 121,4 |
| NPS 10 | 584,2 | 108,0 | 323,9 | 482,6 | 12 × 50,8 | 1 7/8" | 210,8 |
| NPS 12 | 673,1 | 124,0 | 381 | 571,5 | 16 × 53,8 | 2" | 316,7 |
| NPS 14 | 749,3 | 133,4 | 412,8 | 635 | 16 × 60,5 | 2 1/4" | 420,3 |
| NPS 16 | 825,5 | 146,1 | 469,9 | 704,8 | 16 × 66,8 | 2 1/2" | 558,2 |
| NPS 18 | 914,4 | 162,1 | 533,4 | 774,7 | 16 × 73,2 | 2 3/4" | 761,2 |
| NPS 20 | 984,2 | 177,8 | 584,2 | 831,8 | 16 × 79,2 | 3" | 965,3 |
| NPS 24 | 1168,4 | 203,2 | 692,2 | 990,6 | 16 × 92,2 | 3 1/2" | 1558,8 |
Ganze Tabelle anzeigen · mehr als 10 Zeilen
| NPS | O | tf | R | W | Z × ØI | Stud | G (kg) |
|---|---|---|---|---|---|---|---|
| NPS 1/2 | 133,3 | 30,2 | 35,1 | 88,9 | 4 × 22,4 | 3/4" | 3 |
| NPS 3/4 | 139,7 | 31,8 | 42,9 | 95,2 | 4 × 22,4 | 3/4" | 3,5 |
| NPS 1 | 158,8 | 35,1 | 50,8 | 107,9 | 4 × 25,4 | 7/8" | 5 |
| NPS 1 1/4 | 184,1 | 38,1 | 63,5 | 130,3 | 4 × 28,4 | 1" | 7,4 |
| NPS 1 1/2 | 203,2 | 44,5 | 73,2 | 146 | 4 × 31,8 | 1 1/8" | 10,4 |
| NPS 2 | 234,9 | 50,8 | 91,9 | 171,4 | 8 × 28,4 | 1" | 15,6 |
| NPS 2 1/2 | 266,7 | 57,2 | 104,6 | 196,8 | 8 × 31,8 | 1 1/8" | 22,7 |
| NPS 3 | 304,8 | 66,5 | 127 | 228,6 | 8 × 35,1 | 1 1/4" | 34,7 |
| NPS 4 | 355,6 | 76,2 | 157,2 | 273,1 | 8 × 41,4 | 1 1/2" | 53,9 |
| NPS 5 | 419,1 | 91,9 | 185,7 | 323,8 | 8 × 47,8 | 1 3/4" | 90,5 |
| NPS 6 | 482,6 | 108,0 | 215,9 | 368,3 | 8 × 53,8 | 2" | 141,5 |
| NPS 8 | 552,4 | 127,0 | 269,7 | 438,1 | 12 × 53,8 | 2" | 214,6 |
| NPS 10 | 673,1 | 165,1 | 323,9 | 539,8 | 12 × 66,8 | 2 1/2" | 410,8 |
| NPS 12 | 762 | 184,2 | 381 | 619,3 | 12 × 73,2 | 2 3/4" | 592,1 |
Druckprüfung
Druckprüfung: Die Norm verlangt vom Hersteller keine Druckprüfung des Flansches – geprüft wird der Flansch mit dem System, in das er eingebaut ist, wenn das anzuwendende Regelwerk es verlangt. Nur Flanschformstücke (Bögen, T-Stücke mit Flanschen) erhalten eine Gehäusedruckprüfung mit dem 1,5-fachen Nenndruck bei 38 °C. Wer eine Werksdruckprüfung des Flansches braucht, bestellt sie ausdrücklich.
Kennzeichnung
Kennzeichnung: Auf dem Flansch stehen Herstellername oder -zeichen, Werkstoff (ASTM-Nummer und Grade, z. B. A105 oder A182 F316L), Druckklasse (150, 300 …), das Normkürzel B16 (oder B16.5), die Nennweite NPS, bei Vorschweißflanschen die Bohrung bzw. das Schedule, sowie Schmelzen- oder Losnummer für die Rückverfolgung. Die Dichtflächenart ist nicht Teil der Pflichtkennzeichnung – RTJ-Flansche tragen zusätzlich die Ringnummer.
Eindeutig bestellen
So bestellen Sie eindeutig: Nennweite, Class, Bauform, Dichtfläche, Werkstoff, Bescheinigung – zum Beispiel „Blindflansch NPS 4 Class 150 BL RF, ASTM A105, EN 10204 3.1“. Bohrung B und Schedule entfallen. Soll der Blindflansch ein Gewinde oder einen Durchgang bekommen, etwa als Reduzierflansch, nennen Sie Lage und Maß – das klären wir als Anarbeitung mit Ihnen.
Über NPS 24
Über NPS 24 gilt nicht mehr B16.5, sondern ASME B16.47 mit den nicht kompatiblen Reihen A und B (andere Lochbilder) – die Serie gehört in jede Anfrage.
Weiter im Thema
Im Thema: ASME-Anschlussmaße · Blindflansch Typ 05 nach EN 1092-1 · Vorschweißflansch ASME B16.5 · DIN/EN oder ASME
Normen: Steckbrief ASME B16.5 · Normwelt-Übersetzer · Faustregel: Class 150 ist nicht 150 psi
Maßzeichnungen als Bild – Größen aus unserem Kernsortiment
Für die Größen unseres Kernsortiments gibt es die Maßzeichnung auch als Bilddatei – mit den Nennmaßen, ohne Toleranzen. Toleranzen und alle weiteren Größen zeigt die Maßzeichnung oben.
Alle 1 Maßzeichnungen anzeigen
NPS 2 Class 150
Häufige Fragen
Wo finde ich die Abmessungen für einen Blindflansch NPS 4 Class 150 nach ASME B16.5?
In der Maßtabelle auf dieser Seite stehen alle lieferbaren Größen nach ASME B16.5; die Maßzeichnung darüber zeigt die gewählte Größe mit allen Maßen und Toleranzen und lässt sich als PDF drucken - das Datenblatt für Ihre Größe.
Muss die Mitte eines Blindflanschs blank gedreht sein?
Nein. ASME B16.5 lässt die Mitte unbearbeitet, solange ihr Durchmesser in den Grenzen bleibt: erhaben mindestens 25 mm (1 Zoll) kleiner als der Innendurchmesser des Gegenrohrs, vertieft höchstens so groß wie der Innendurchmesser der Formstücke der Class. Bearbeitet sein muss die Dichtleiste.
Warum ist tf kleiner als in älteren Tabellen?
Seit der Ausgabe 2003 nennt ASME B16.5 die Flanschdicke ohne Dichtleiste. Ältere Tabellen (Maß C) enthielten bei Class 150 und 300 die 1/16 Zoll hohe Leiste – es ist derselbe Flansch.
Kann aus einem Blindflansch ein Reduzierflansch werden?
Ja. ASME B16.5 sieht vor, Reduzier-Gewindeflansche mit kleinem Abgang aus Blindflanschen herzustellen – zum Beispiel aus einem Blindflansch NPS 6 Class 300 mit einem kegeligen Rohrgewinde NPS 2. Nennen Sie Abgang und Gewinde in der Anfrage, die Bearbeitung klären wir als Anarbeitung mit Ihnen.
Blindflansche ASME B16.5 anfragen
Nennen Sie NPS, Class, Dichtfläche, Werkstoff und Bescheinigung – oder einfach, was Sie haben. Den Rest klären wir mit Ihnen.
Jetzt anfragenIhre Anfrage an Zickwolff
Senden Sie uns, was Sie haben – Bezeichnung, Norm, Menge, Termin. Den Rest klären wir mit Ihnen.
Eine Position oder eine Frage
Anfrage senden
Nicht lagernd? Wir beschaffen es – auch Einzelteile.
Bezeichnung, Norm und Menge genügen.
Mehrere Positionen
Stückliste senden
200 Positionen? Eine Stückliste genügt – wir liefern komplett.
Als Datei anhängen.
Hilfreich, falls schon bekannt: Projekt und Land, Termin, Zeugnisse, Verpackung und Sprache der Packlisten. Fehlt etwas, fragen wir nach.
Es eilt
Express anfragen
Bis wann brauchen Sie es? Express-Lieferung, auf Wunsch bis auf die Baustelle.
Schreiben Sie dazu, bis wann Sie das Material brauchen – wir sagen Ihnen, was möglich ist.
Wie diese Daten entstehen. Diese Seite gibt keine Norm wieder. Sie zeigt die Maße, die man für Anfrage, Bestellung und Einbau braucht – für Größen, die wir liefern, abgeglichen mit Unterlagen von Herstellwerken und Lieferanten und mit unseren eigenen Artikeldaten. Was hier steht, ist so, wie der Markt es liefert und gegen die Norm geprüft – oder von uns berechnet. Wie wir Quellen auswählen und aktuell halten: Über dieses Wissen.
Maße: so, wie der Markt sie liefert – aus Unterlagen von Herstellwerken und Lieferanten und aus unseren eigenen Artikeldaten, gegen ASME B16.5-2025 geprüft; Gewichte von Zickwolff gerechnet (Nennmaße, 7,85 kg/dm³); Maßbuchstaben nach ASME B16.5-2025 Tabelle 8. Toleranzen: Grenzabmaße aus Unterlagen von Herstellwerken und Lieferanten, wo diese nichts nennen ASME B16.5-2025 Abschnitt 7. Mitte der Dichtfläche: ASME B16.5-2025 6.4.4. Angaben ohne Gewähr – maßgeblich ist die jeweils gültige Norm.
