Geschweißte Edelstahlrohre nach DIN EN 10217-7: Maße, Gewichte und Grenzabmaße

Längen: was die Norm offenlässt und was der Markt führt

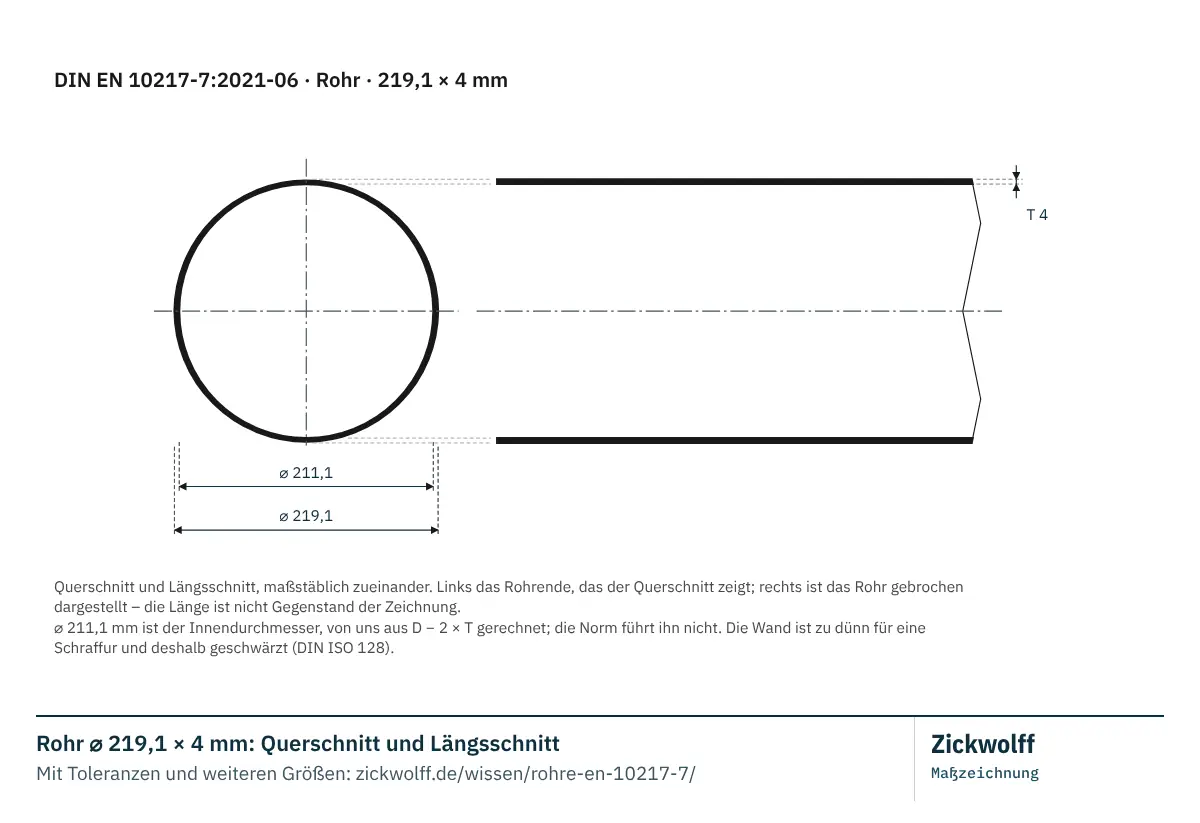

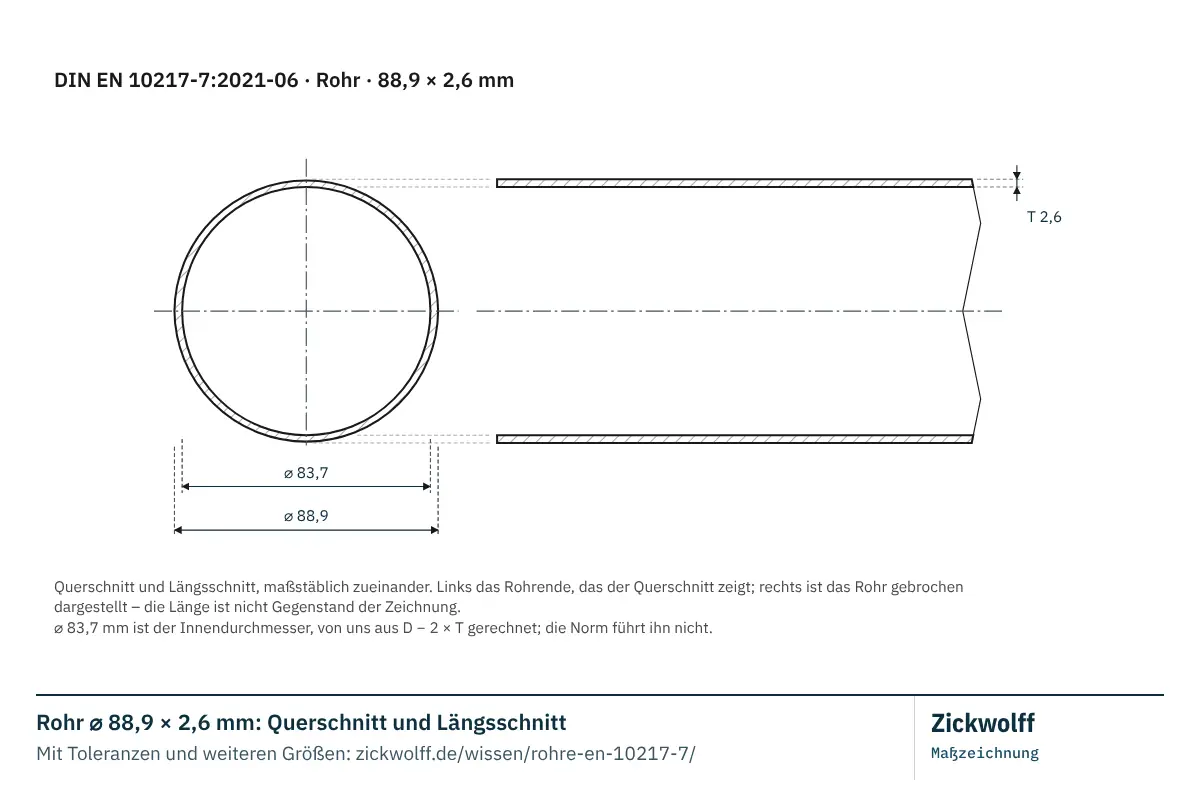

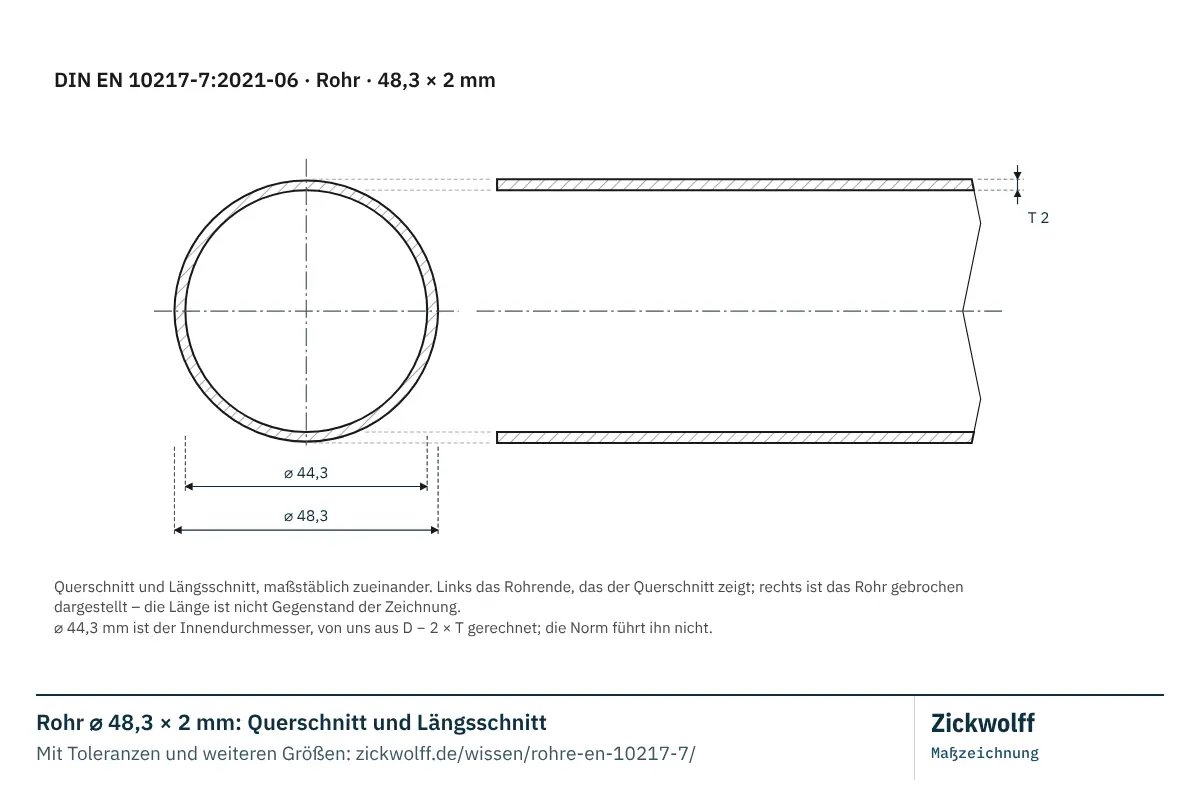

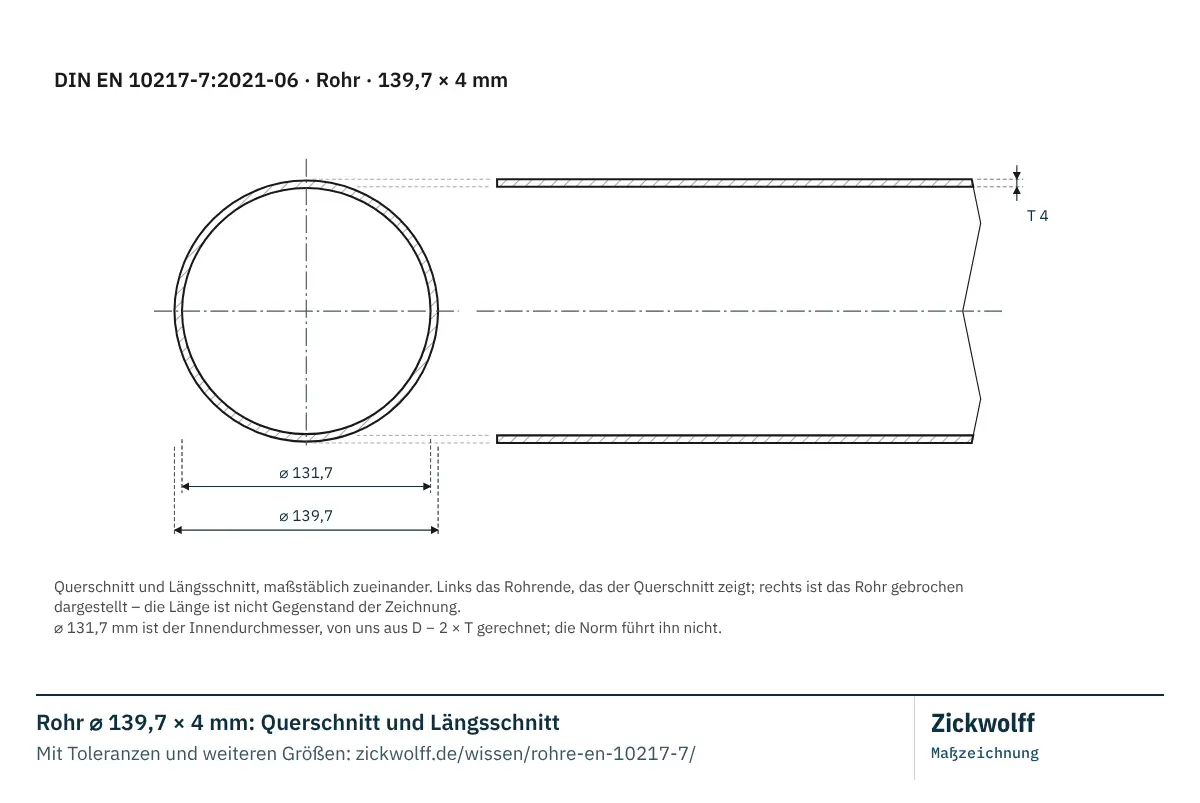

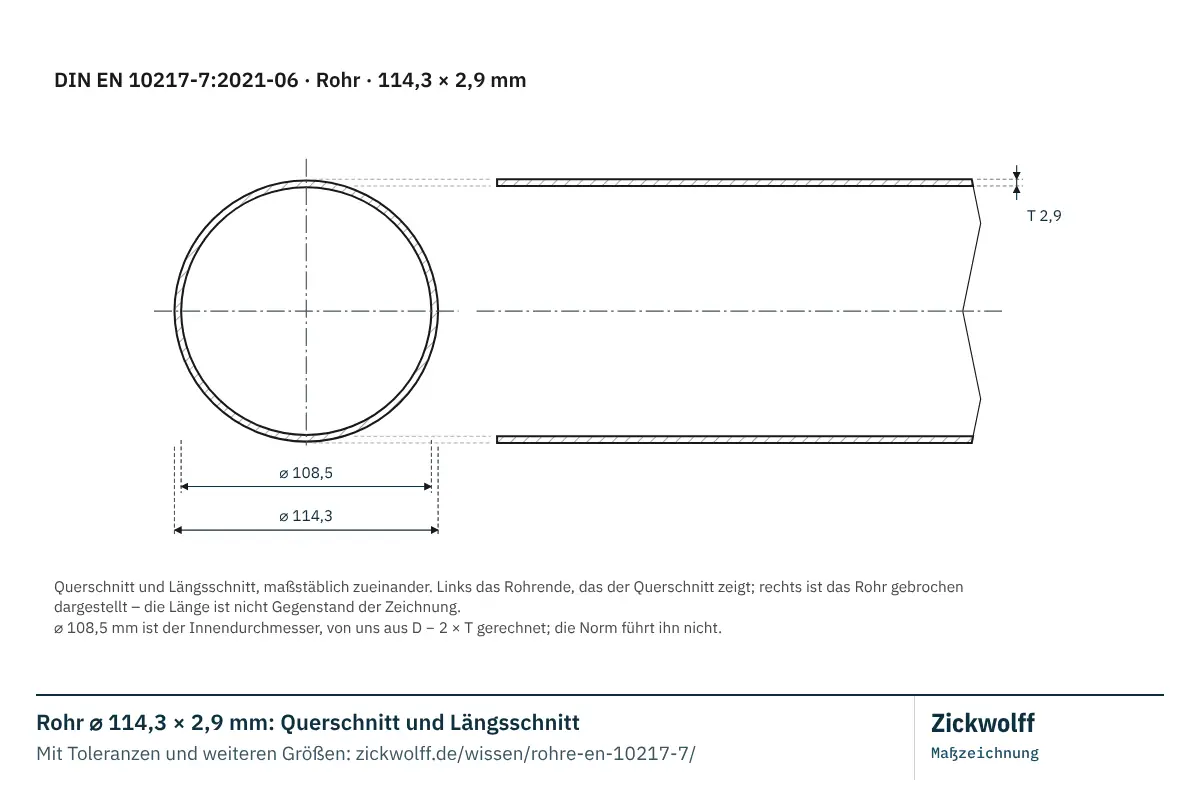

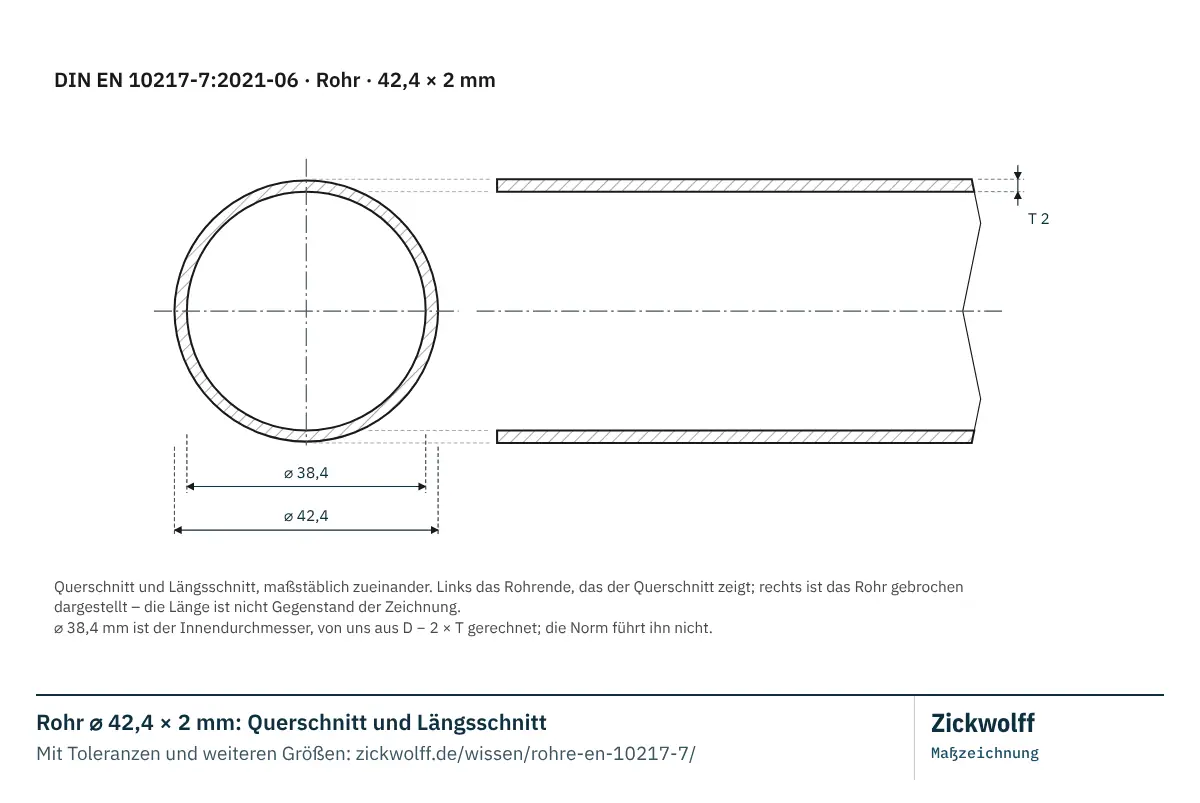

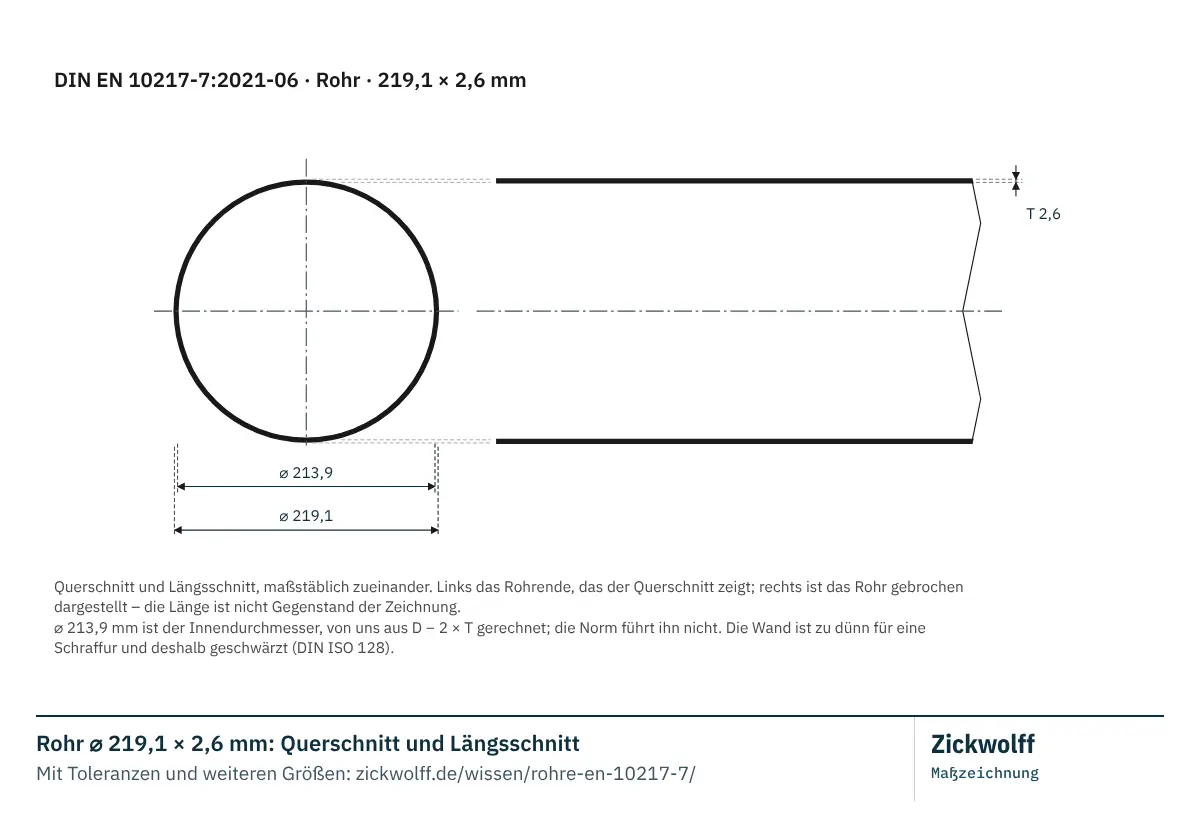

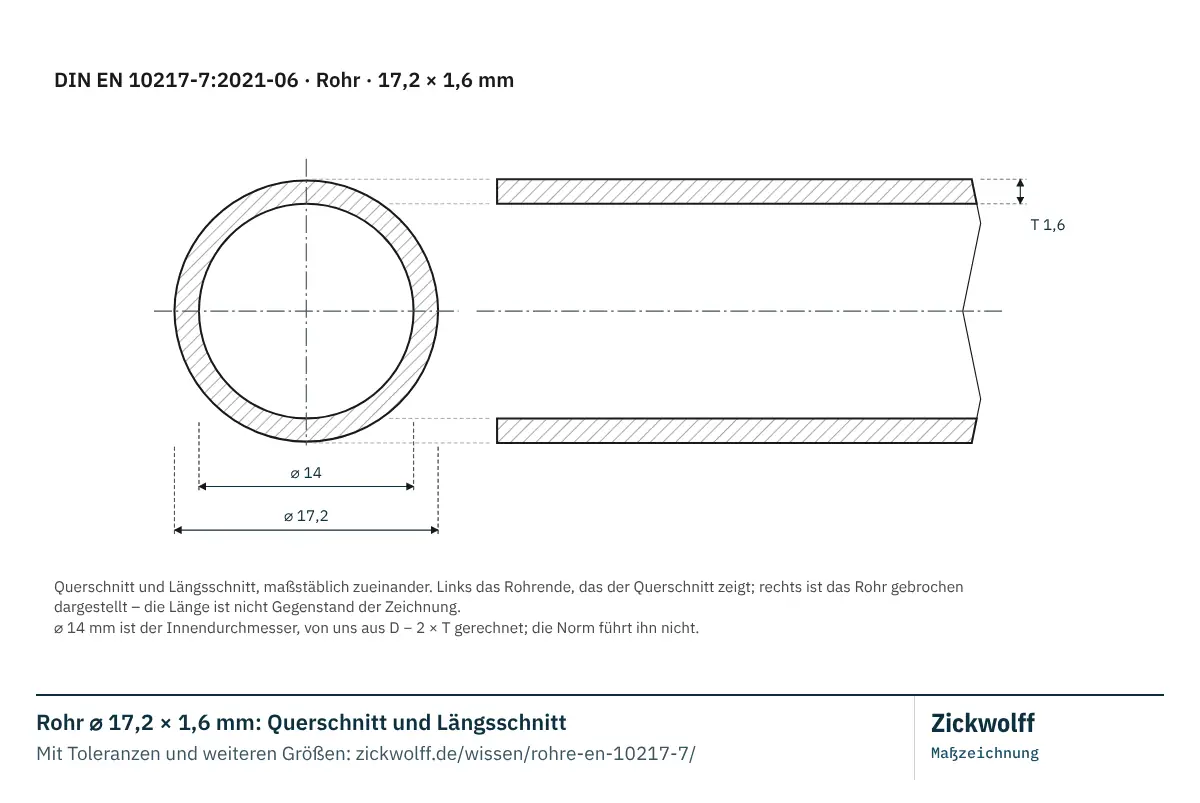

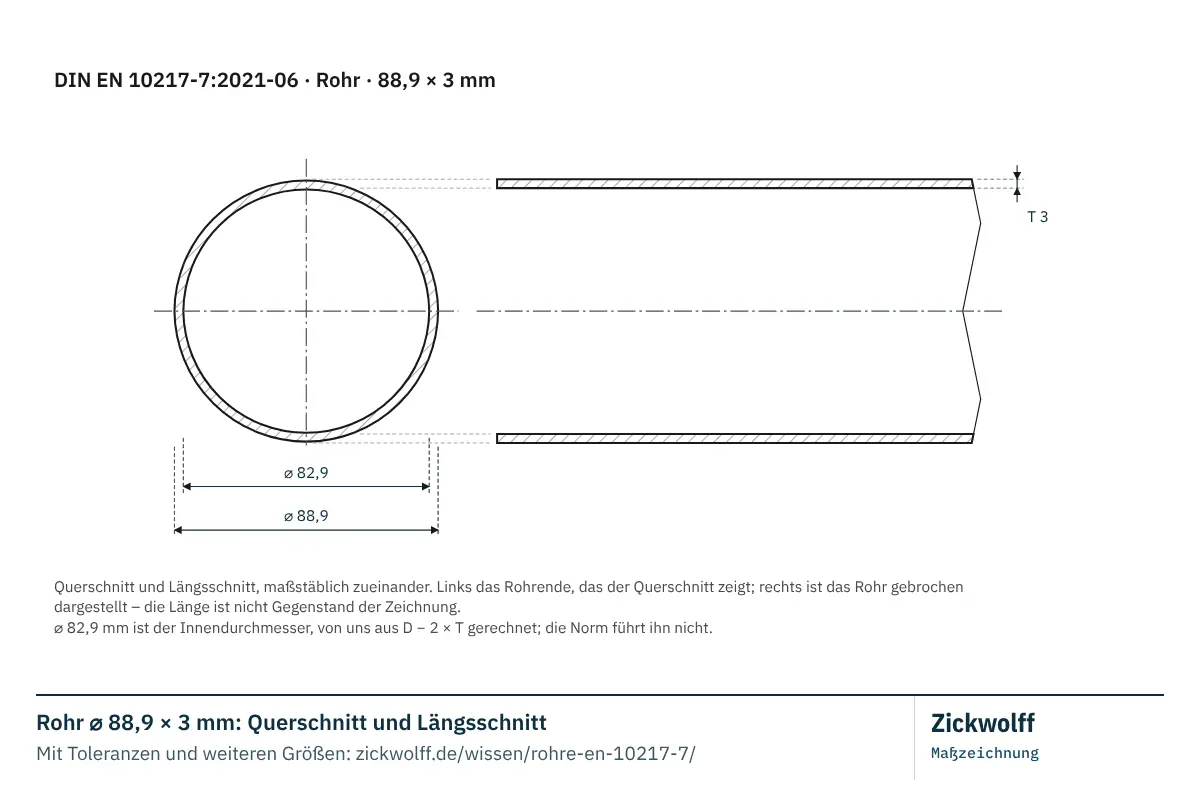

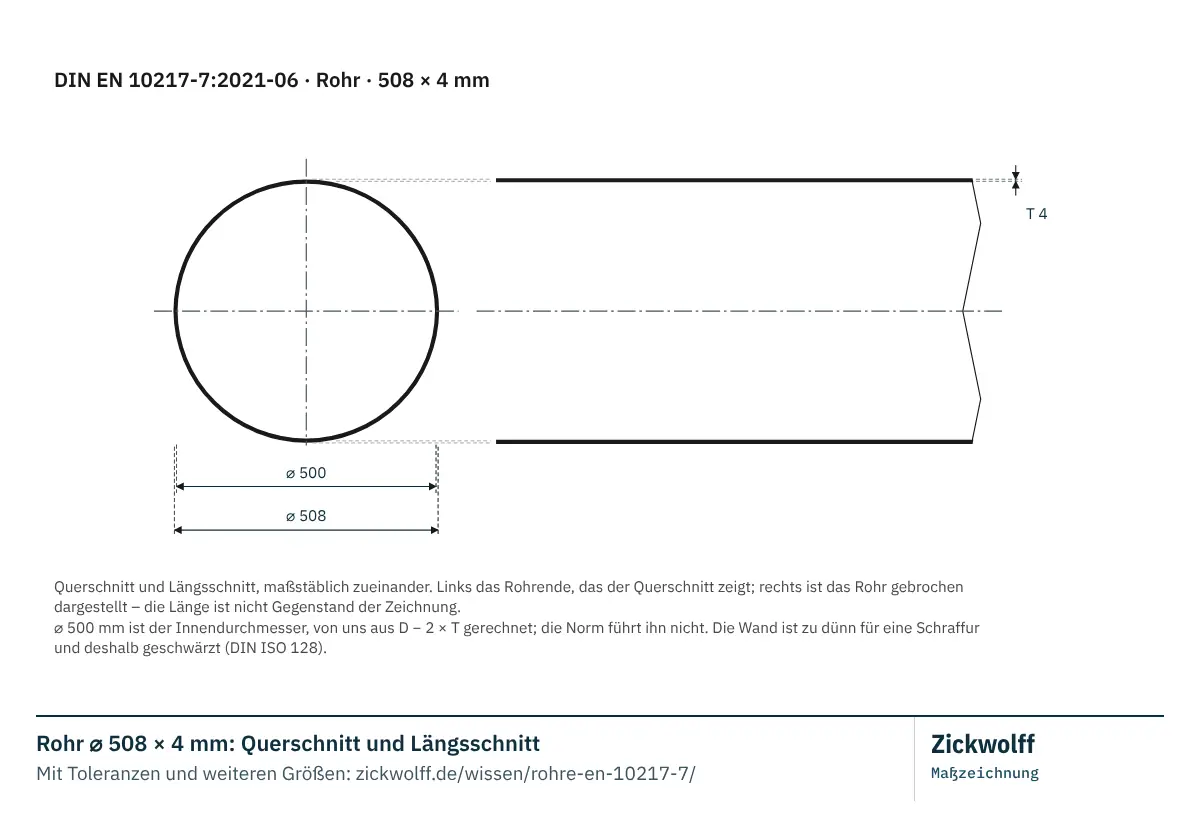

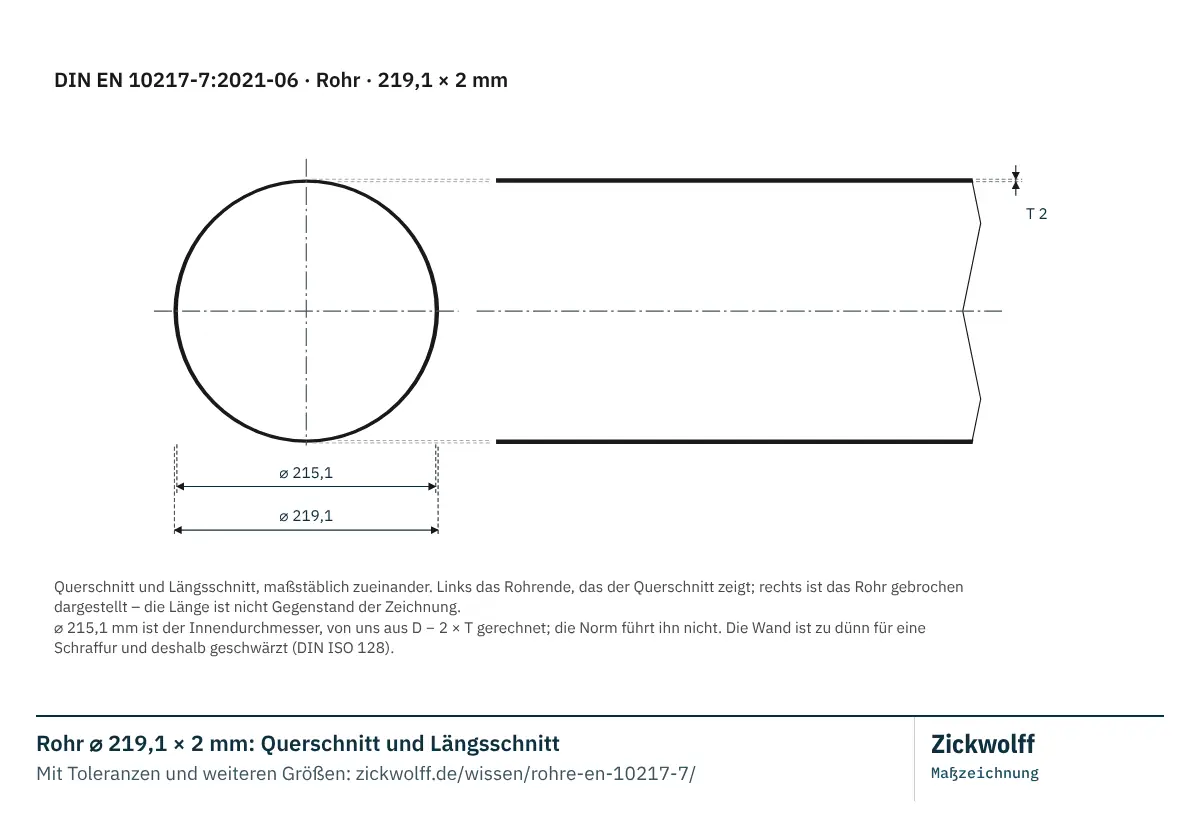

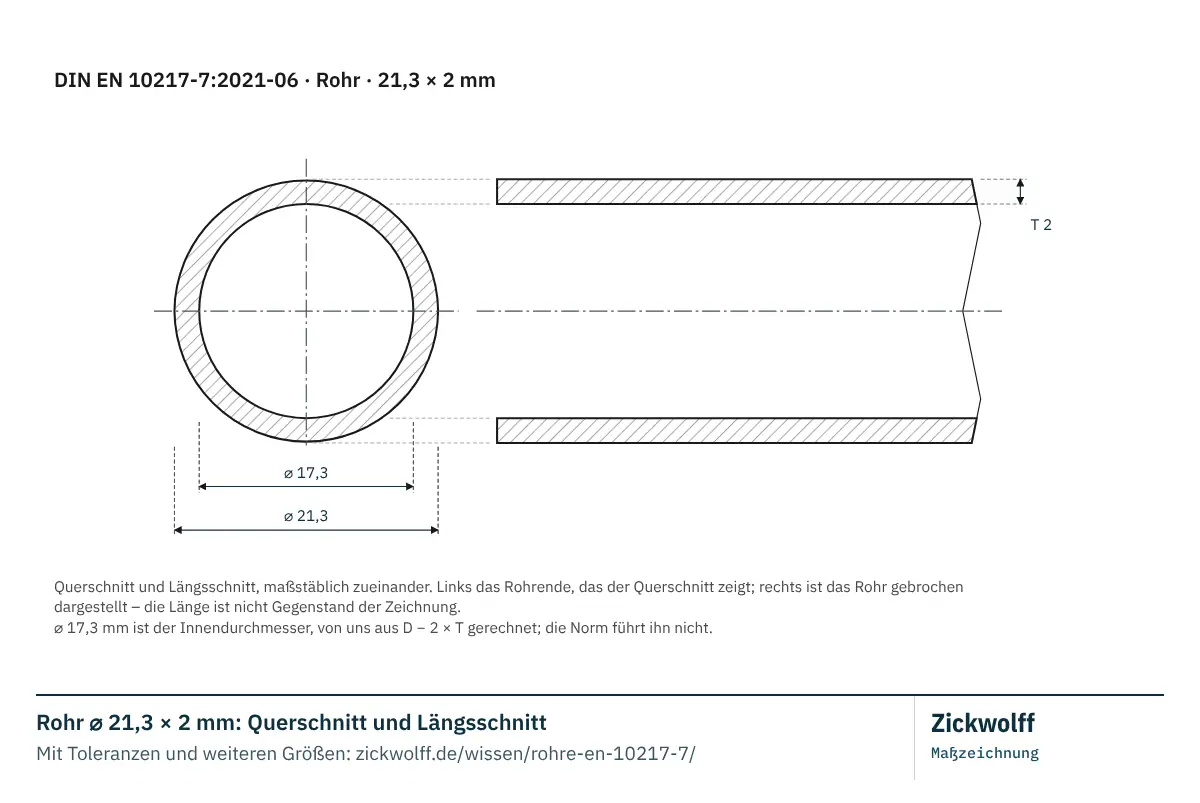

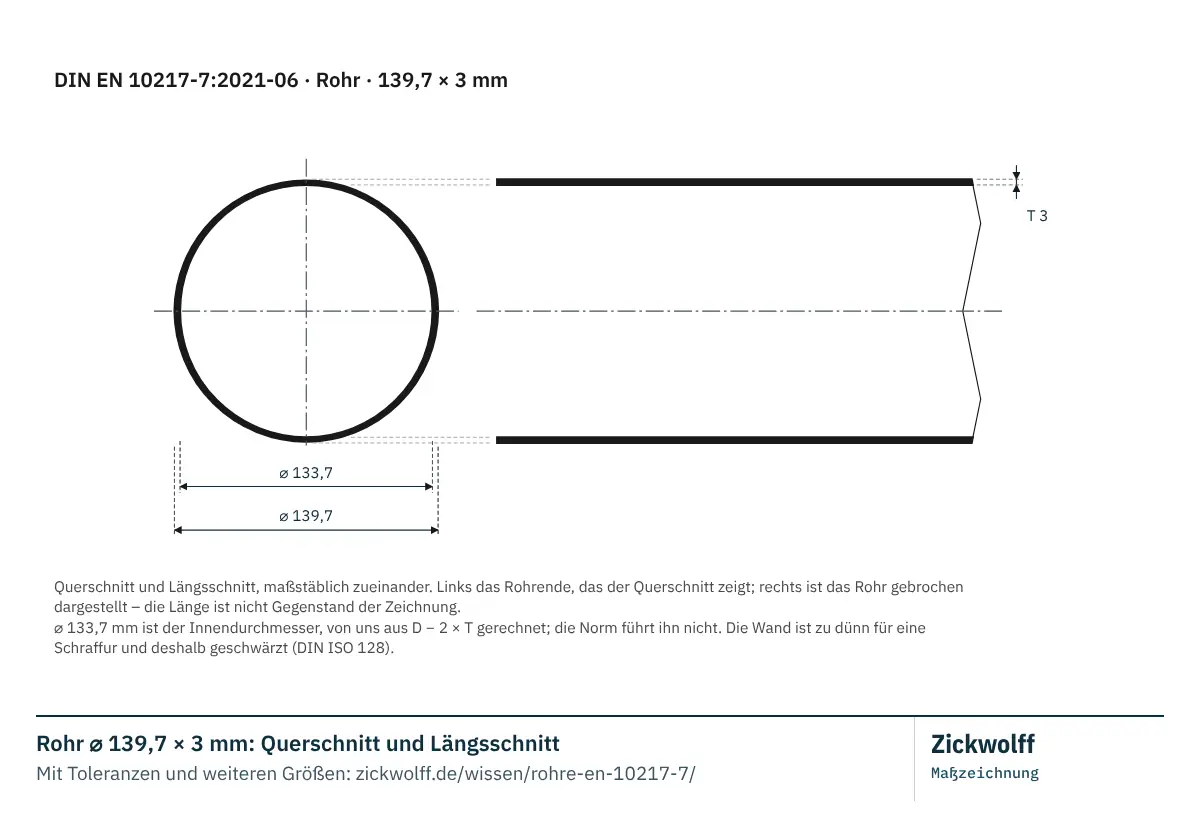

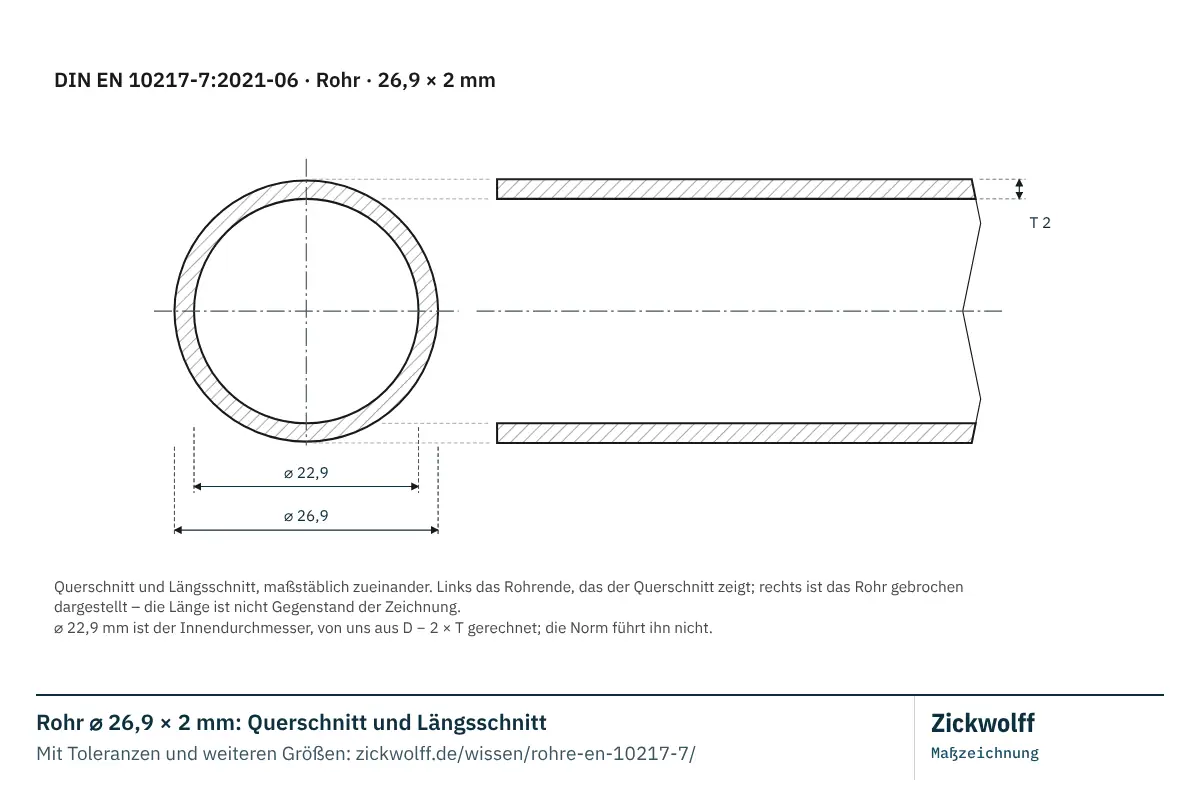

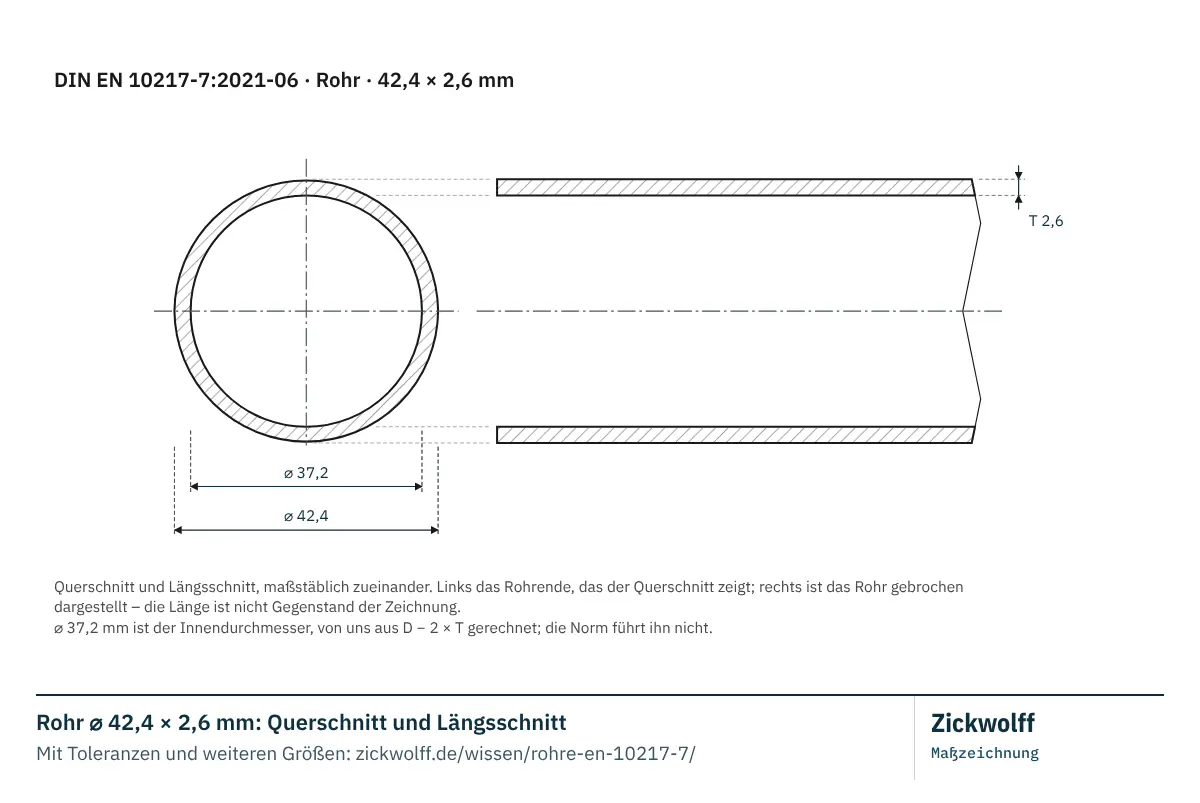

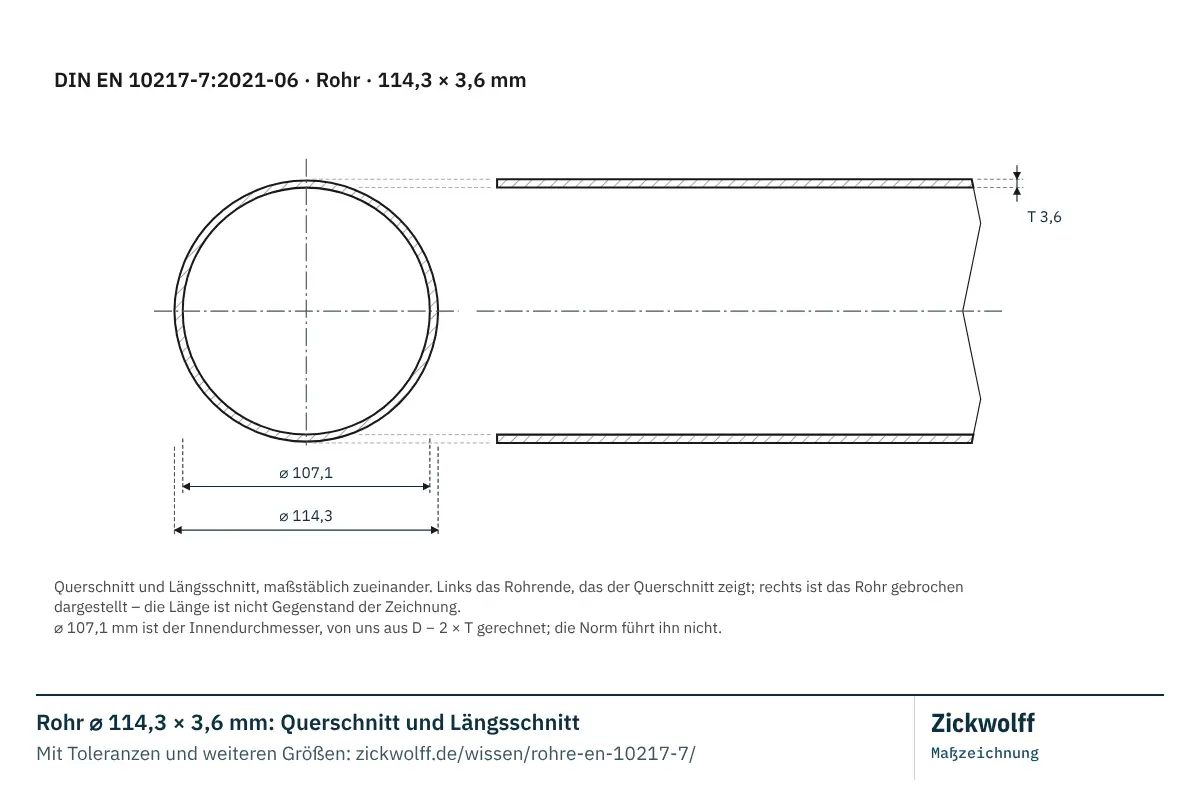

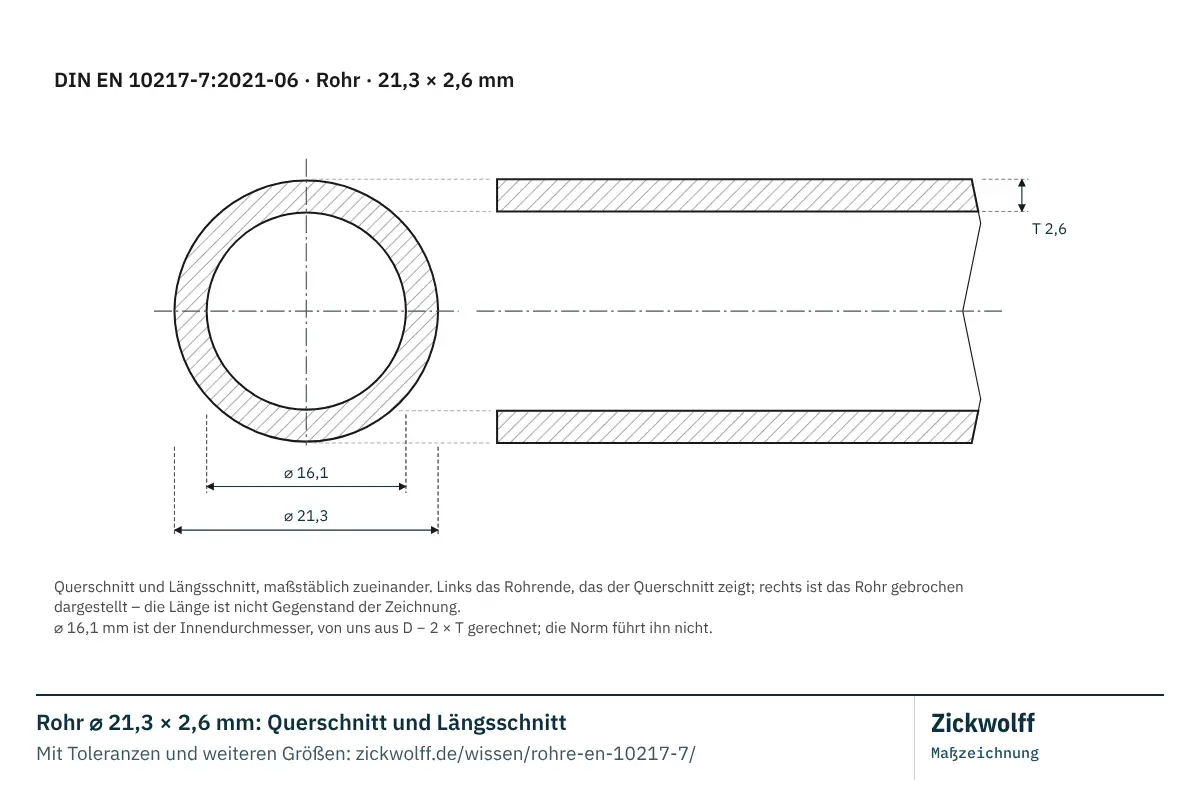

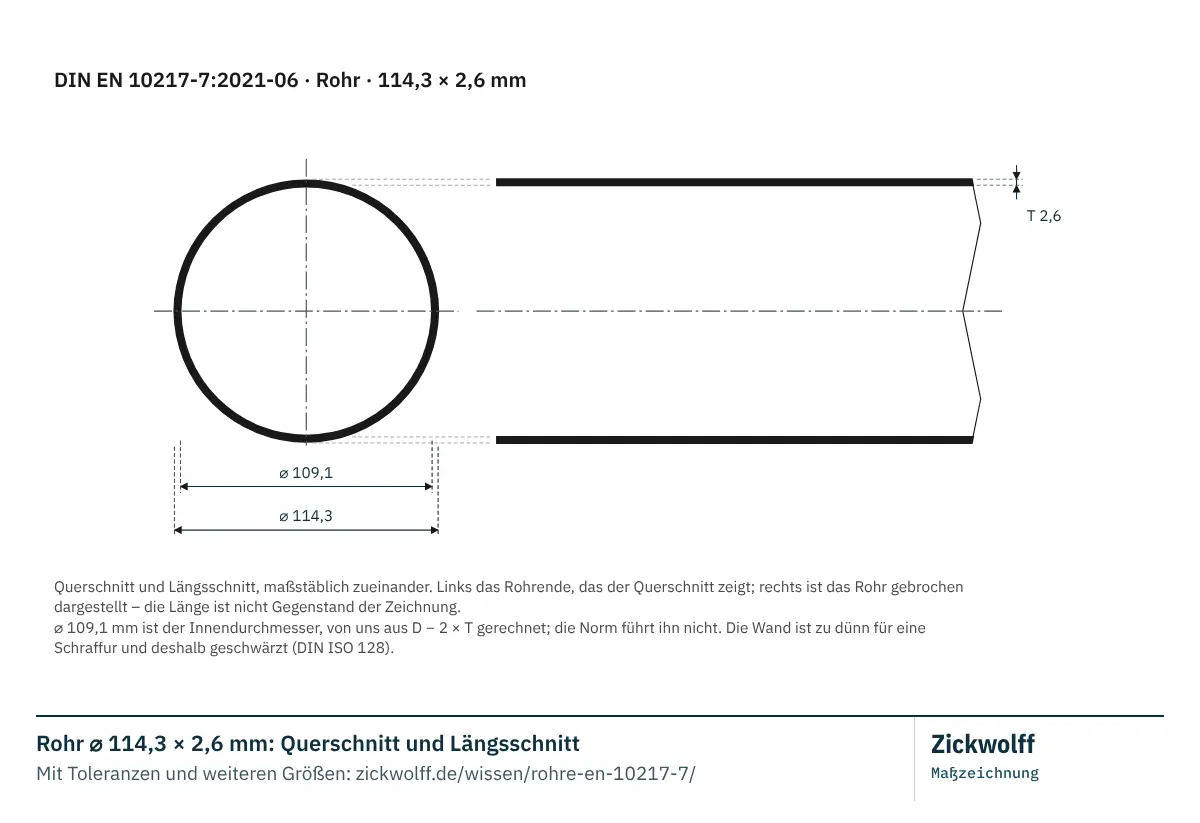

DIN EN 10217-7 legt keine Länge fest. Geliefert wird in Herstelllängen, deren Bereich zur Bestellung gehört und dort vereinbart wird. Genaulängen mit eigenen Grenzabmaßen sind möglich, aber eine ausdrücklich zu vereinbarende Ausführung – nicht der Normalfall. Deshalb trägt die Zeichnung auf dieser Seite kein Längenmaß und zeigt das Rohr rechts gebrochen: die Länge ist keine Eigenschaft der Abmessung, sondern eine Frage der Bestellung.

Marktüblich sind meist 6 m, aus kontinuierlicher Fertigung bis 18 m. Das ist die Regellänge, die Handel und Werke für Rohre dieser Herstellart führen – geschweißt, nichtrostend, eine Angabe aus Lieferprogrammen, keine Normangabe. Wer eine bestimmte Länge braucht, nennt sie bei der Anfrage; wer eine Menge plant, rechnet mit ihr.

Die Spalte je 6 m in den Tabellen dieser Seite rechnet mit 6 m, weil das innerhalb dieser Spanne die runde Zahl ist. Sie ist eine Rechenhilfe und keine Zusage: für eine andere Länge nehmen Sie die Spalte Gewicht (kg je m) und multiplizieren selbst.

Wie Gewicht und Grenzabmaße zustande kommen

Das Gewicht je Meter ist eine Rechnung, keine Tabellenangabe: aus Außendurchmesser und Wanddicke ergibt sich die Querschnittsfläche des Rohrs, mal der Dichte des Stahls von 7,85 kg/dm³. Wir rechnen sie nach EN 10220 für jede Abmessung dieser Übersicht aus – deshalb steht in jeder Zeile eine Zahl und nirgends ein Strich.

Ein Grenzabmaß ist keine Eigenschaft der Zeile, sondern eine Angabe, die sich auf das Nennmaß bezieht. Beim Außendurchmesser ist das Verhältnis nicht durchgehend dasselbe: es hängt vom Durchmesser ab. In der Zeile steht die Zahl, die für genau diese Abmessung gilt. Bei der Wanddicke sind das ± 10 % des Nennmaßes, mindestens ± 0,2 mm. Wir rechnen es für jede Abmessung dieser Übersicht aus, damit in der Zeile die Zahl steht und nicht ein Prozentsatz, den man selbst noch anwenden müsste.

Nachgerechnet wird bei jedem Neubau dieser Seite, Zeile für Zeile. Geht eine nicht auf, entsteht die Seite nicht.

Ausführung und Prüfung: was kein Maß ist

Nicht alles, was an einem Rohr stimmen muss, steht in der Maßtabelle. Wie hoch eine Schweißnaht stehen darf, wie weit die Kanten gegeneinander versetzt sein dürfen, wie gerade es sein muss und wie rund der Querschnitt sein muss – auch das gehört zur Ausführung, und bei der Eingangsprüfung entscheidet es mit darüber, ob eine Lieferung angenommen wird. Dazu kommt, was der Lieferung anzusehen ist: die Oberfläche, der Lieferzustand, die Enden, die Kennzeichnung und der Schutz bis zur Baustelle.

Normbezug dieser Angaben: DIN EN 10217-7. Was hier steht, ist die Anforderung – gemessen wird sie am gelieferten Rohr, und wo eine Toleranzklasse oder eine Option ins Spiel kommt, gehört sie in die Bestellung.

Aus der Praxis: woran es beim Bestellen scheitert

Der Lieferzustand gehört zur Bestellung. Die Norm führt eine Reihe von Kurzzeichen für Wärmebehandlung und Oberfläche. Sie entscheiden über Aussehen und Korrosionsverhalten mehr als der Werkstoff allein – und sie lassen sich nachträglich nicht ändern.

Die Toleranzklasse ist eine eigene Angabe. Bei nichtrostenden Rohren hängt das zulässige Abmaß nicht an einem festen Prozentsatz, sondern an der Klasse, in der bestellt wird. Wer eine engere Klasse braucht, nennt sie – sonst gilt die Standardklasse der Norm.

Die Naht ist bei Edelstahl ein Thema für sich. Ob sie bearbeitet, geglättet oder unbehandelt bleibt, steht in den Kurzzeichen des Lieferzustands und ist bei Medienberührung oft die entscheidende Frage.

Was diese Seite nicht sagt

• Keine Werkstoffauswahl. DIN EN 10217-7 führt austenitische und austenitisch-ferritische nichtrostende Stähle – im Handel vor allem 1.4301, 1.4307, 1.4404 und 1.4571. Welche Sorte für Ihren Fall passt, entscheiden Medium, Temperatur und Korrosionsbeanspruchung – nicht die Abmessung. Die Werkstoffübersicht ordnet die Sorten ein.
• Keine Auslegung. Aus Durchmesser und Wanddicke folgt kein zulässiger Betriebsdruck. Die Berechnung gehört in die Anlagenplanung.
• Nur diese eine Norm. Nahtlose nichtrostende Rohre stehen in der EN 10216-5, geschweißte Rohre aus unlegierten Stählen in der EN 10217-1. Der Überblick dazu steht auf der Seite Stahlrohre.

Verwandte Seiten

• Stahlrohre: Bezeichnung, Normen und Auswahl: der Überblick über die Rohrfamilien, die Prüfklassen und die Werkstoffe.
• Geschweißte Stahlrohre nach DIN EN 10217-1: dieselbe Bauart in unlegiertem Stahl – andere Vorzugsmaße, andere Grenzabmaße.
• Werkstoffübersicht: welcher nichtrostende Stahl wofür taugt – und warum der Durchmesser das nicht entscheidet.
• Toleranzen und Grenzabmaße: wie Grenzabmaße gelesen werden und was sie über ein Bauteil aussagen.

Wie diese Daten entstehen. Diese Seite gibt keine Norm wieder. Sie zeigt die Maße, die man für Anfrage, Bestellung und Einbau braucht – für Größen, die wir liefern, abgeglichen mit Unterlagen von Herstellwerken und Lieferanten sowie mit unserem Sortiment. Bei jedem Wert steht, welcher Art er ist: von der Norm vorgegeben, von uns berechnet oder im Handel üblich. Verbindlich ist die jeweils gültige Norm, die Sie bei DIN Media beziehen. Wie wir Quellen auswählen und aktuell halten: Über dieses Wissen.

Fachliche Grundlage dieser Seite: DIN EN 10217-7:2021-06 sowie EN ISO 1127 für die Vorzugsmaße. Gewicht, Innendurchmesser, Wasserinhalt, Querschnitt und Oberfläche sind von uns aus Außendurchmesser und Wanddicke berechnet; die Rechnung ist bei jedem Bau dieser Seite gegen die Datenschicht geprüft.
