Vorschweißflansch Typ 11: Maßtabelle und Maßzeichnung nach DIN EN 1092-1
Abmessungen für den Vorschweißflansch Typ 11 nach DIN EN 1092-1 (früher DIN 2633) mit der Maßzeichnung Ihrer Größe – lieferbar ab Lager oder auf Bestellung. Alle Maße des Vorschweißflanschs (Typ 11) in einer Tabelle je Druckstufe: die Anschlussmaße Außendurchmesser D, Lochkreis K, Löcher n × L und Dichtleiste d₁ zusammen mit den typspezifischen Maßen Blattdicke C₂, Höhe H₂, Ansatz-Durchmesser N₁ und Ansatzdicke s, dazu Richtgewichte – von PN 6 bis PN 40, für alle Nennweiten von DN 10 bis DN 800. Alle Maße in Millimeter, Maßbuchstaben nach DIN EN 1092-1.

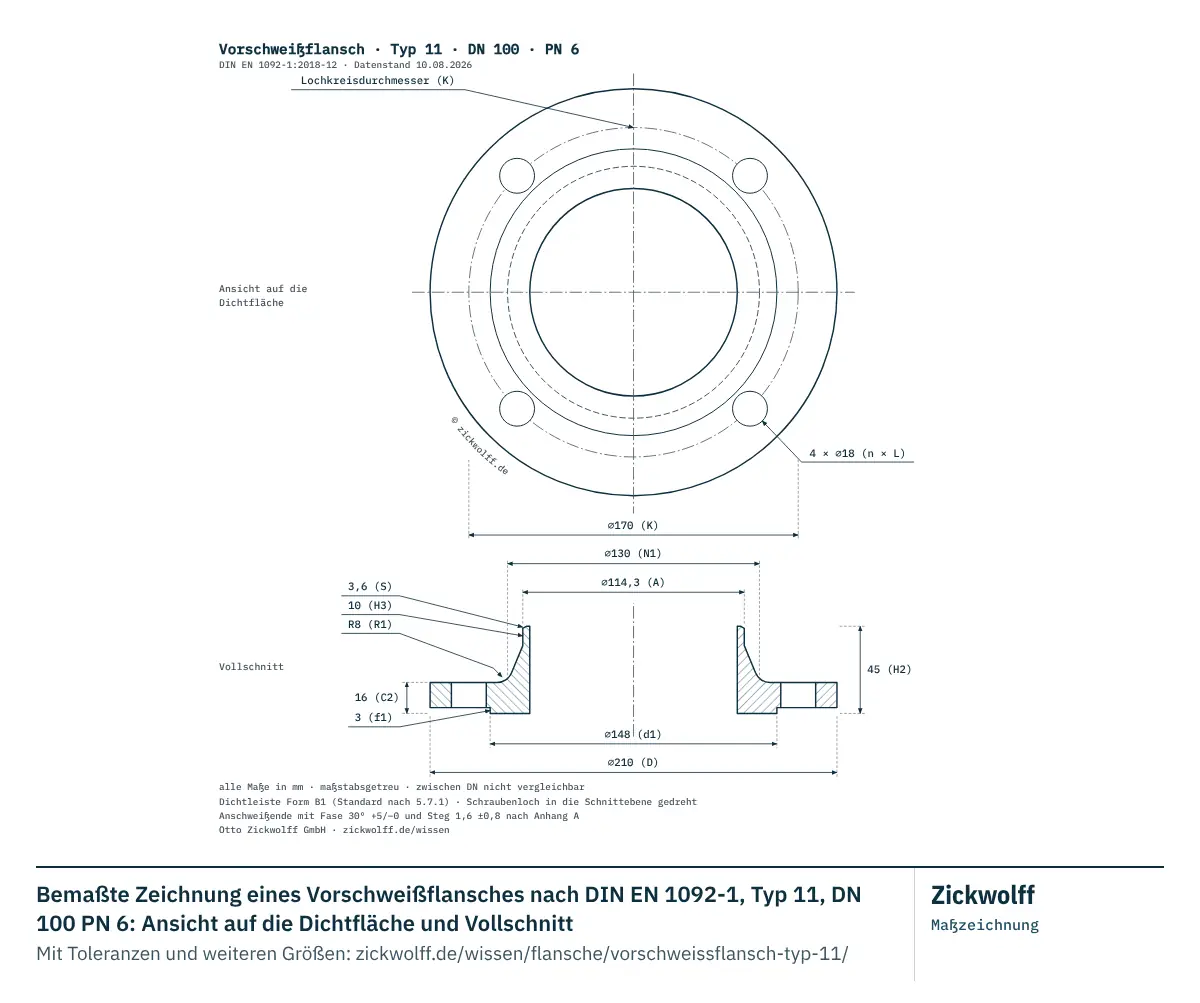

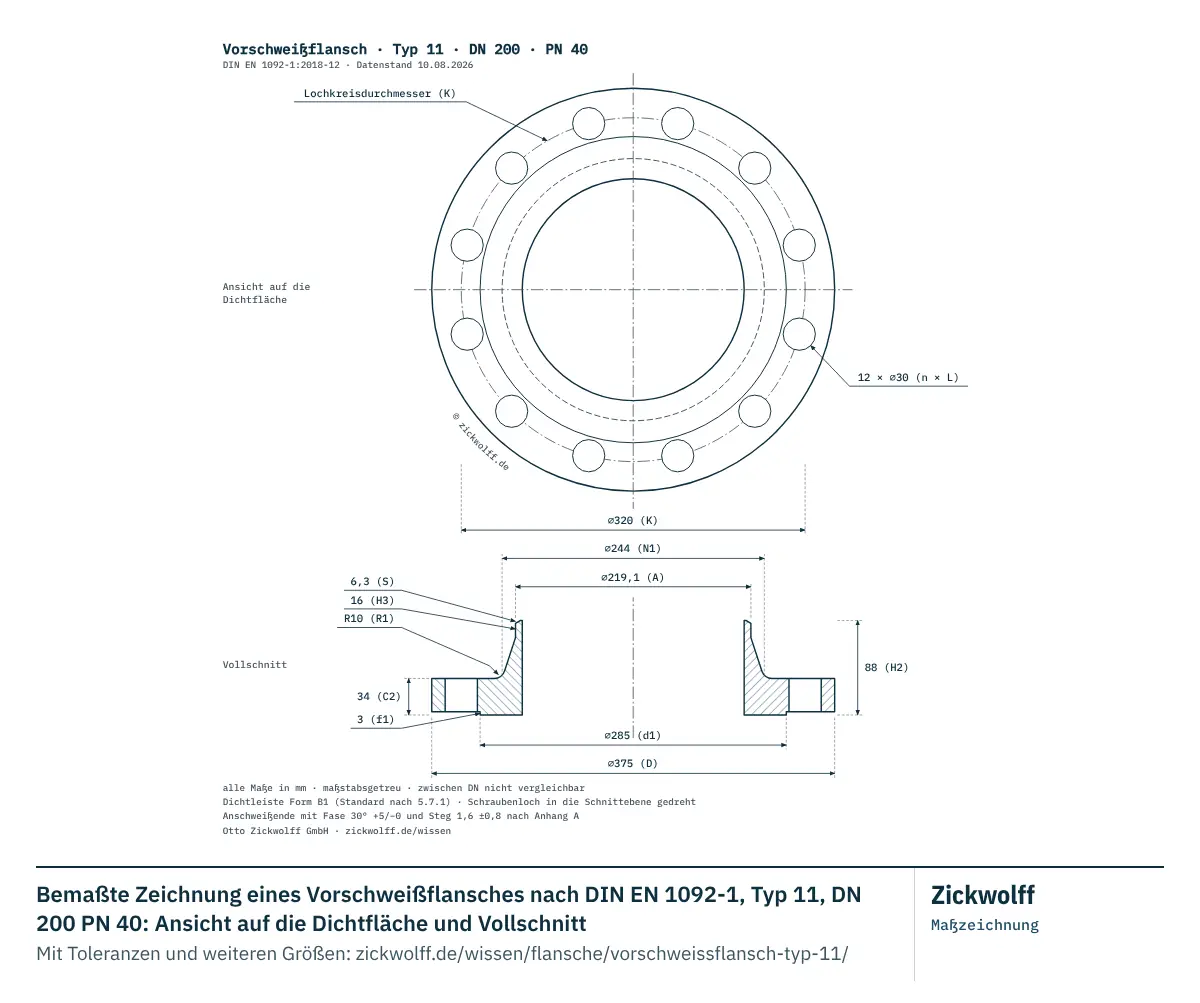

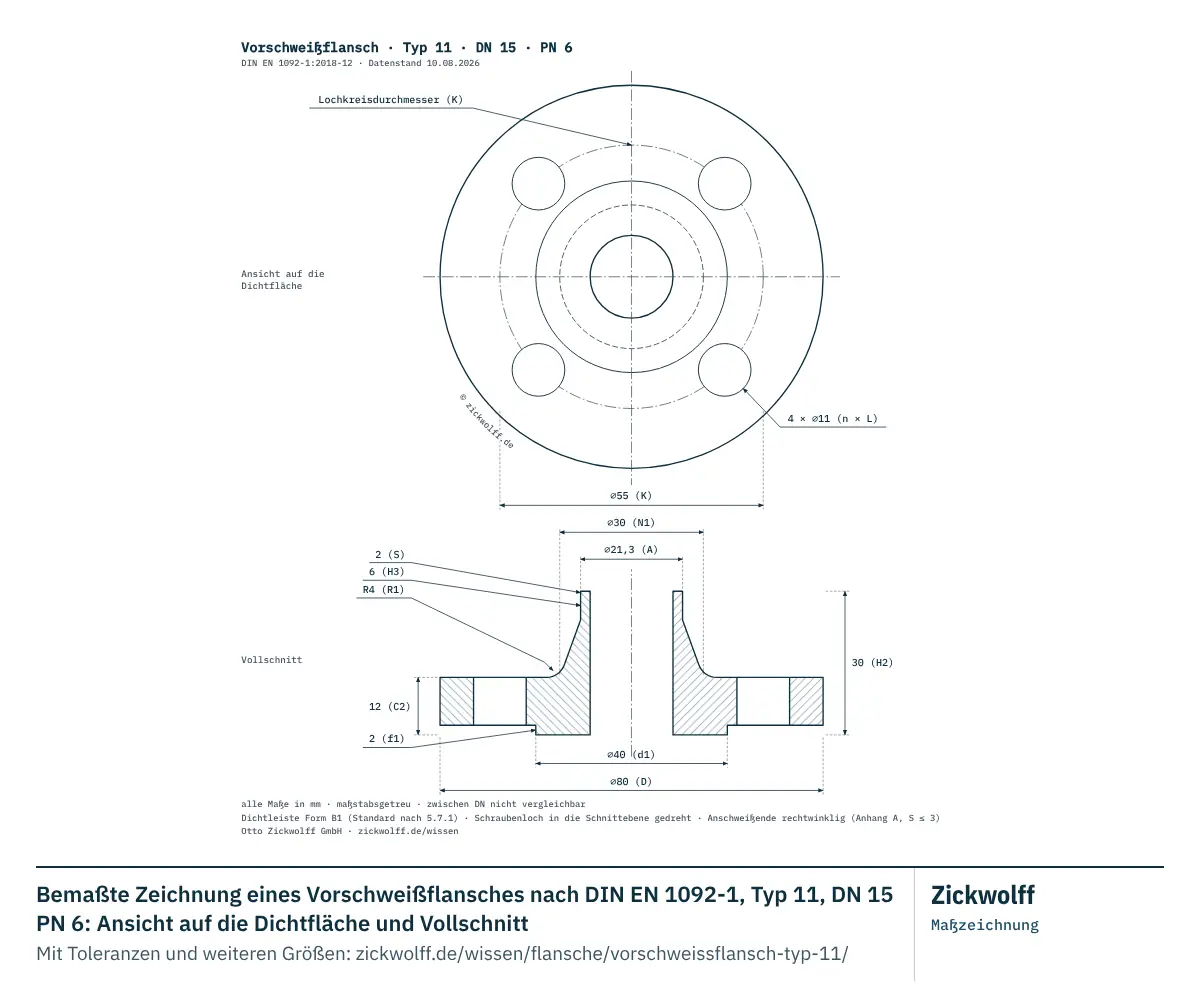

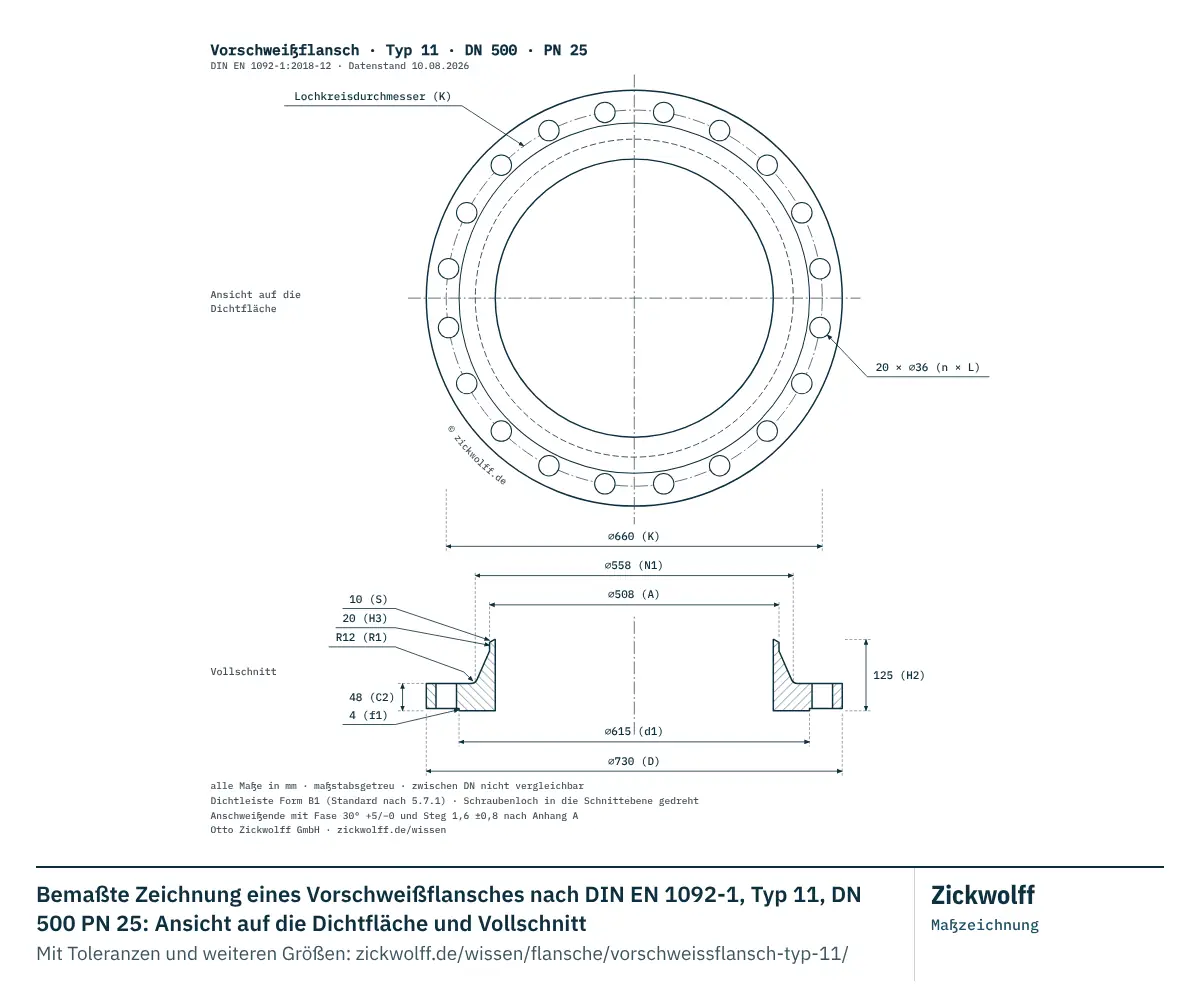

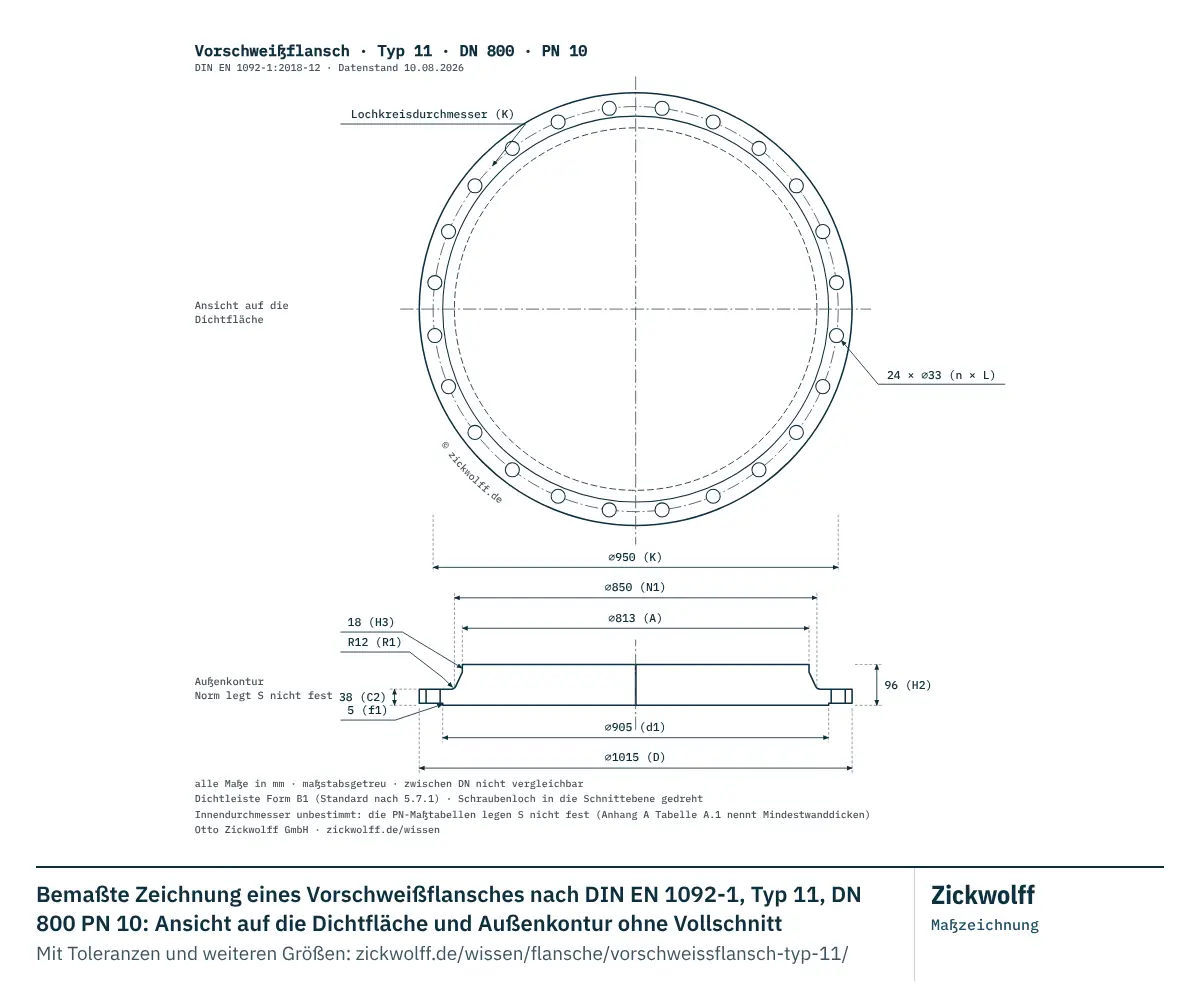

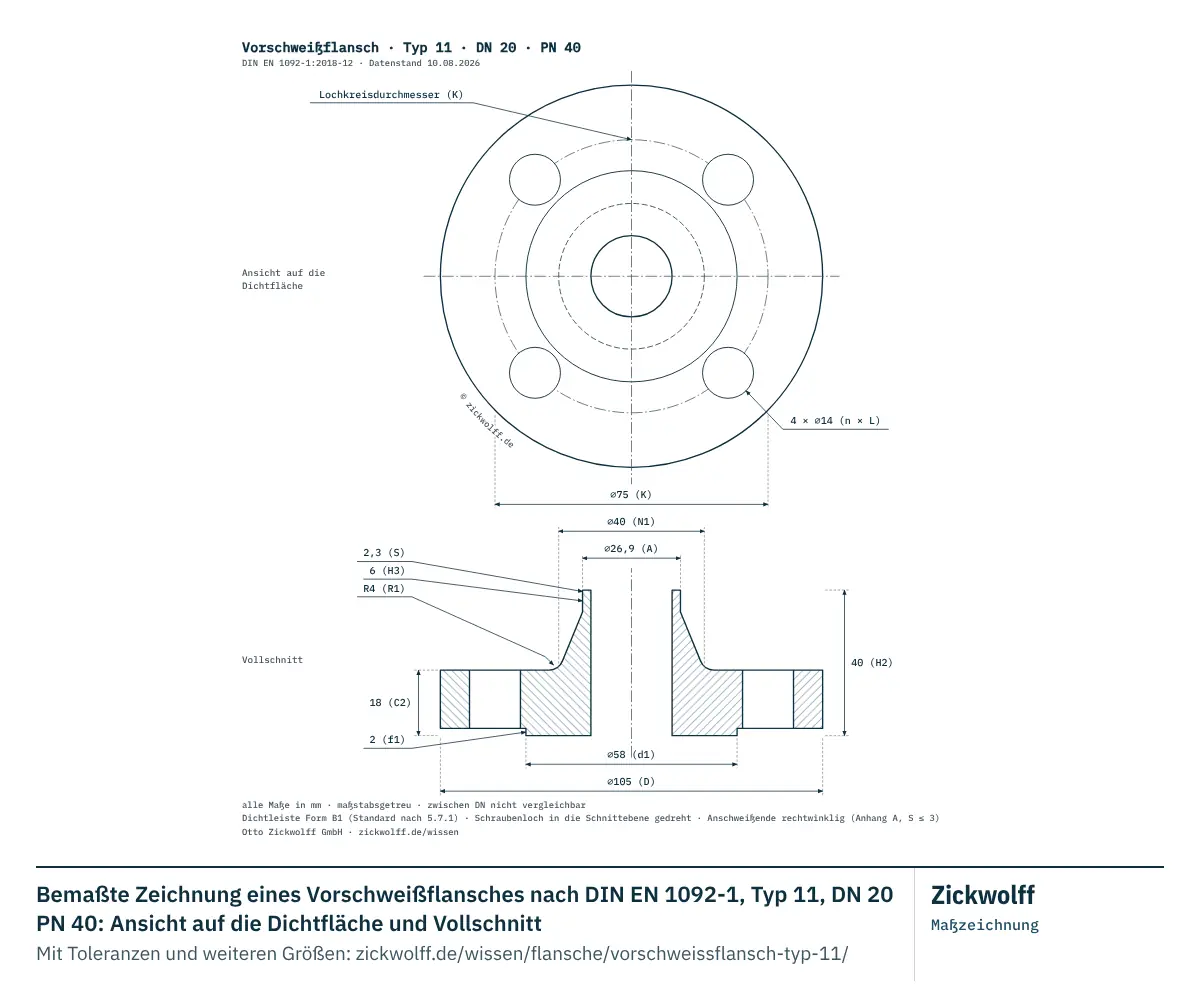

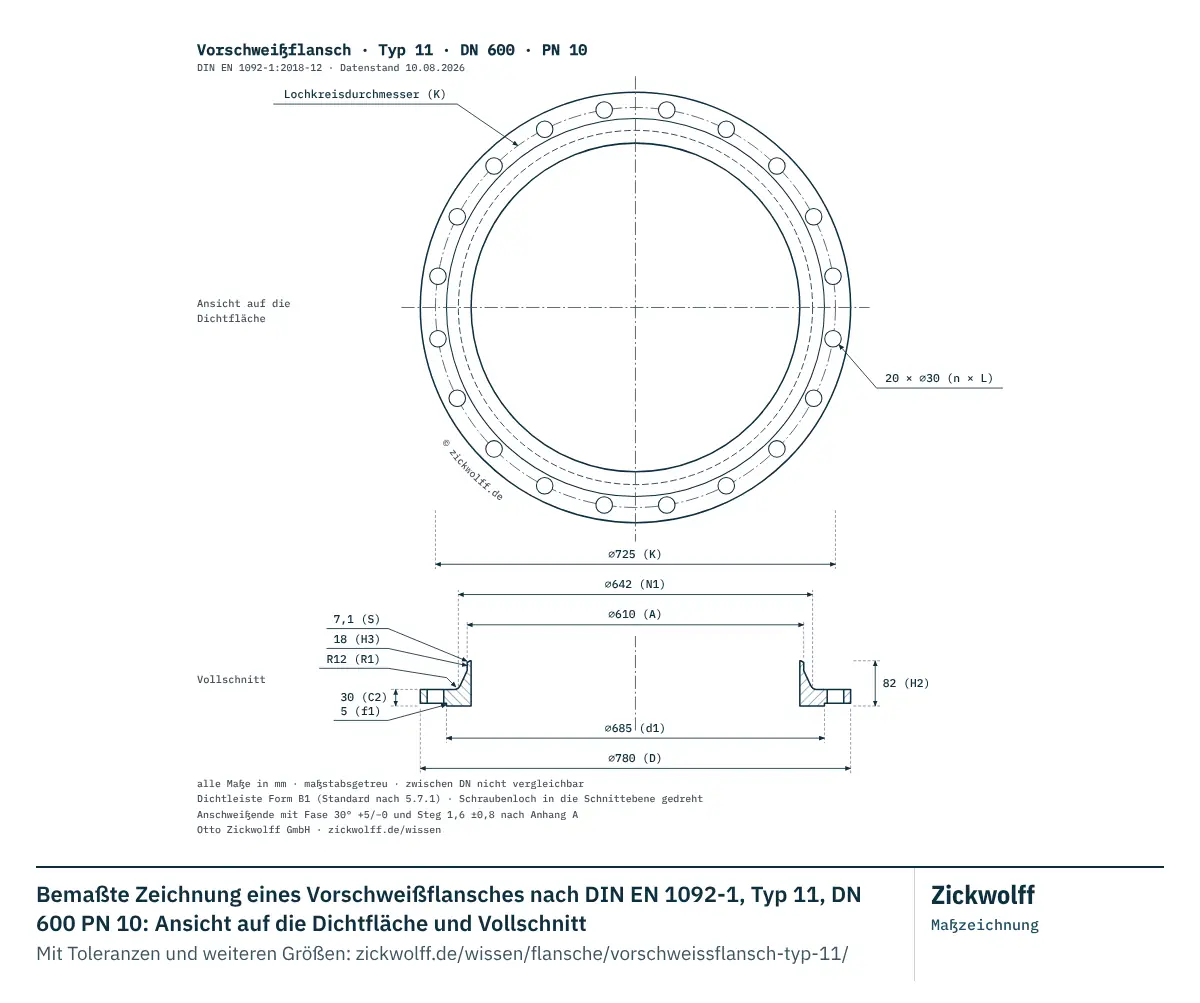

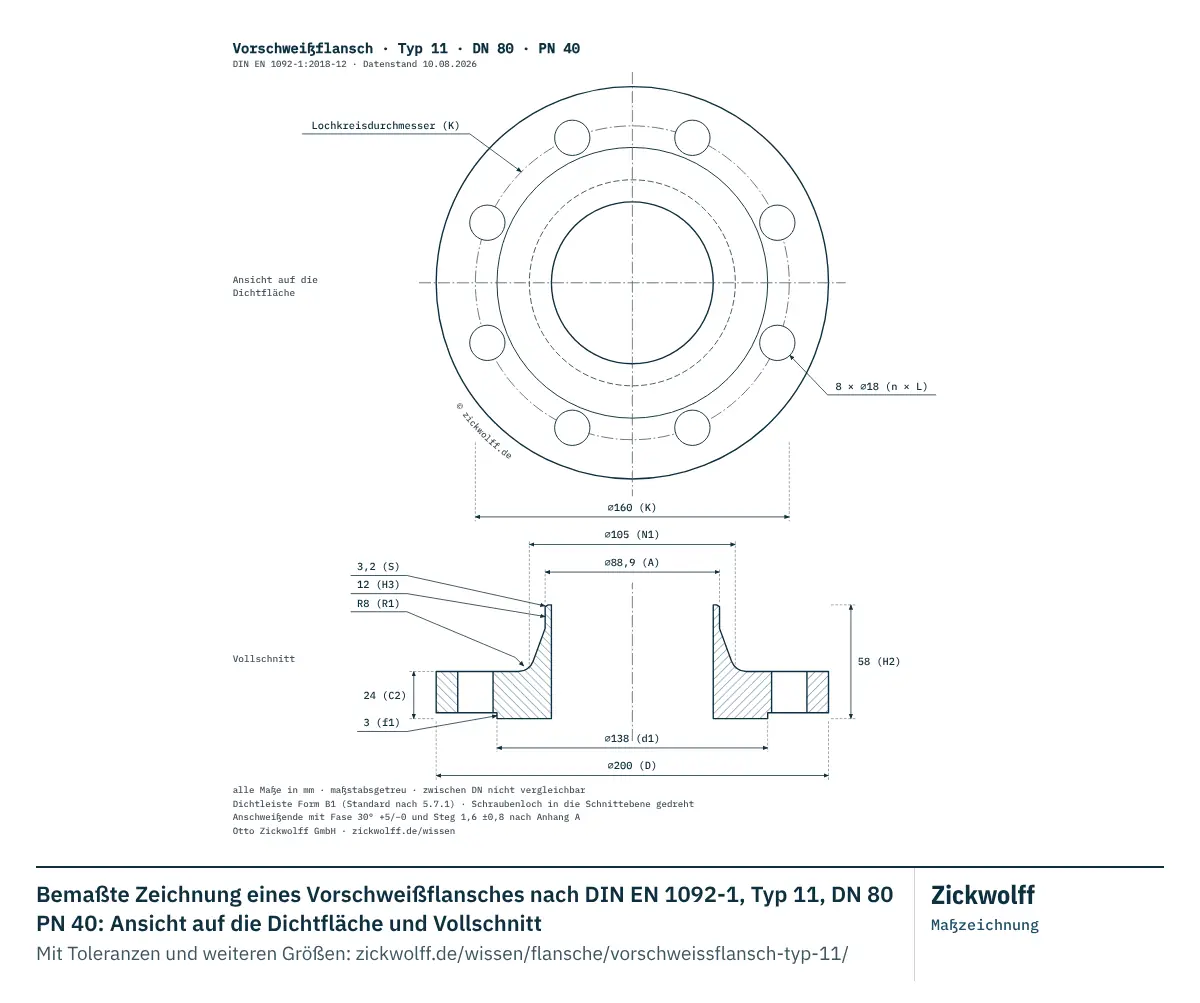

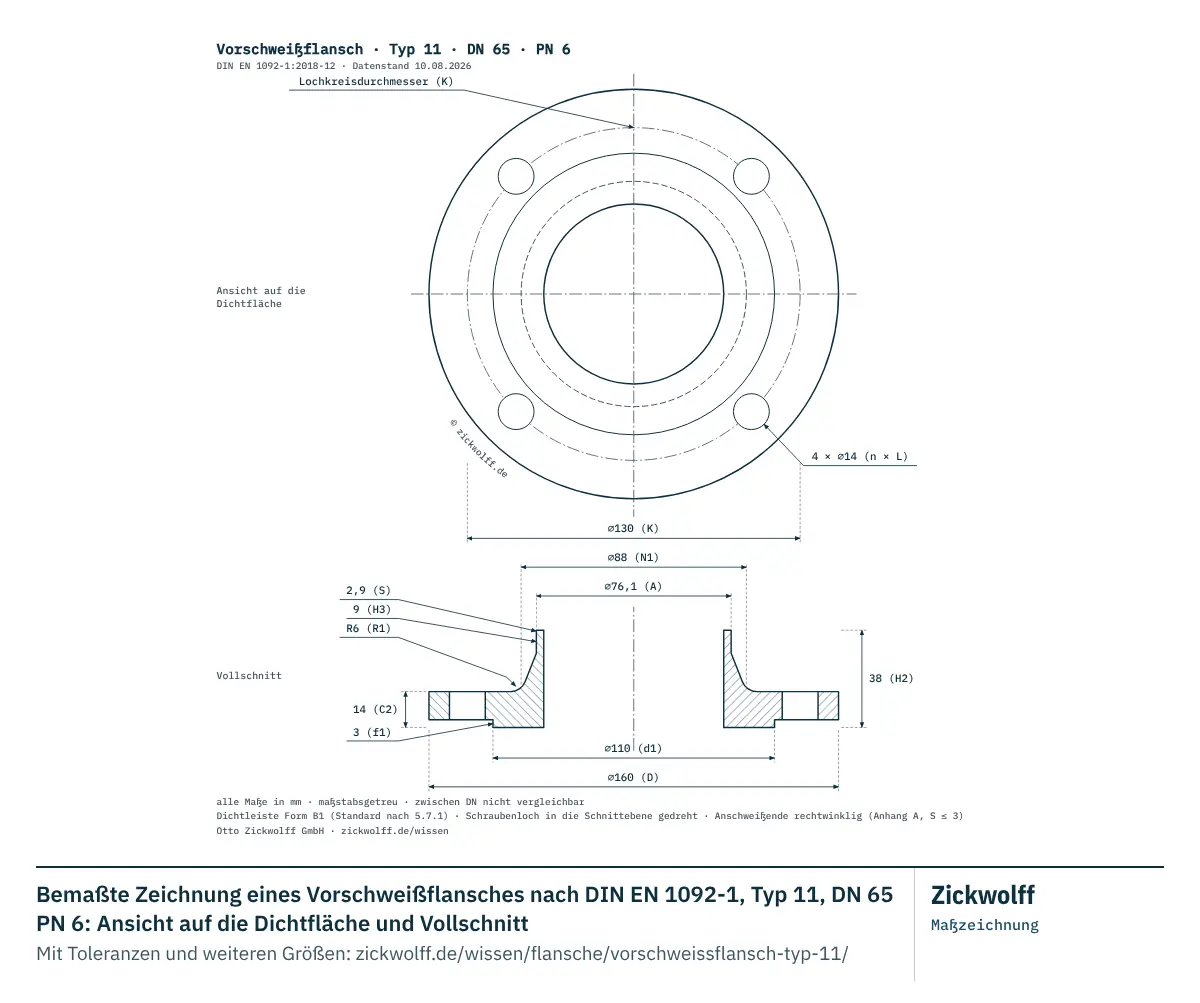

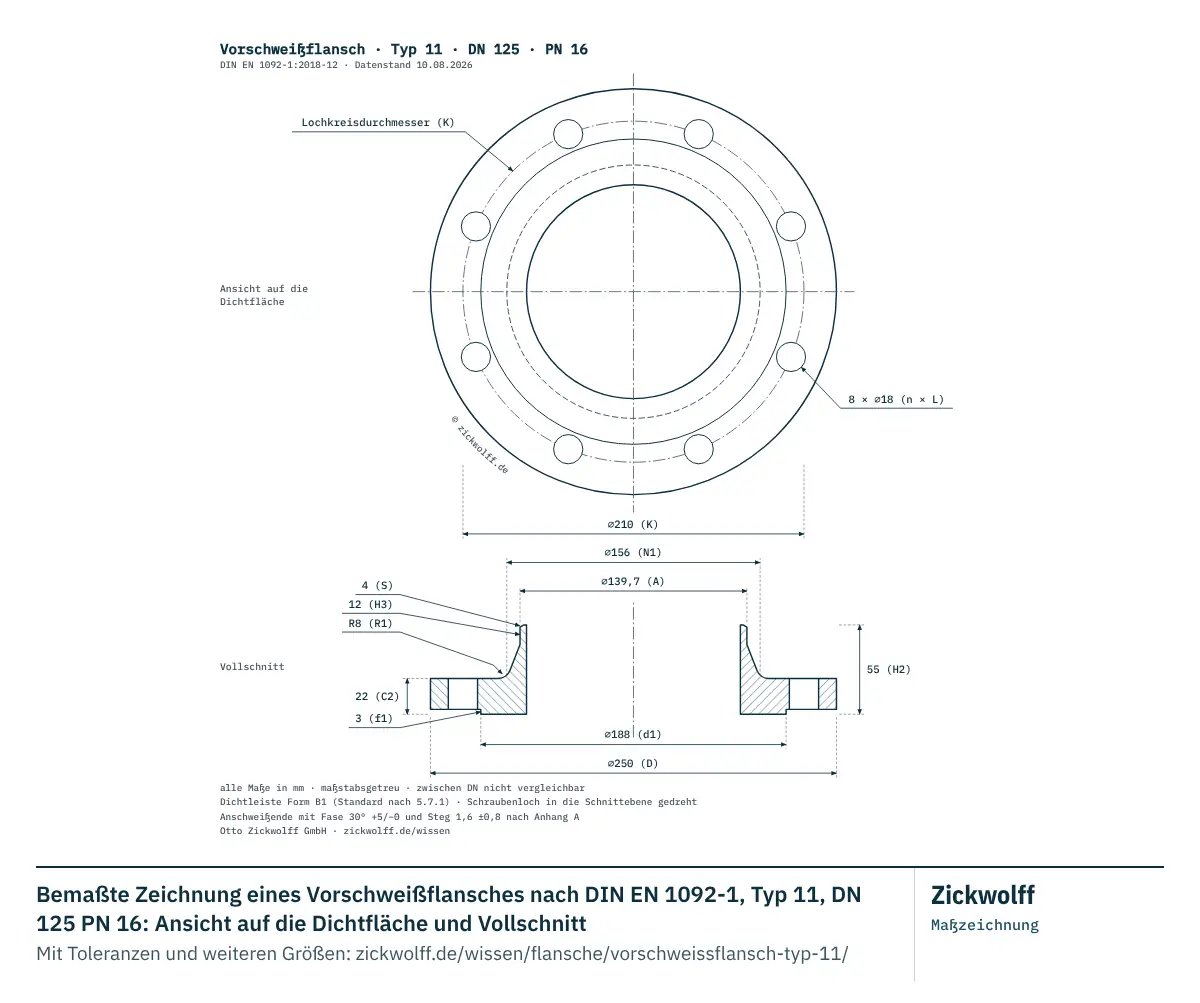

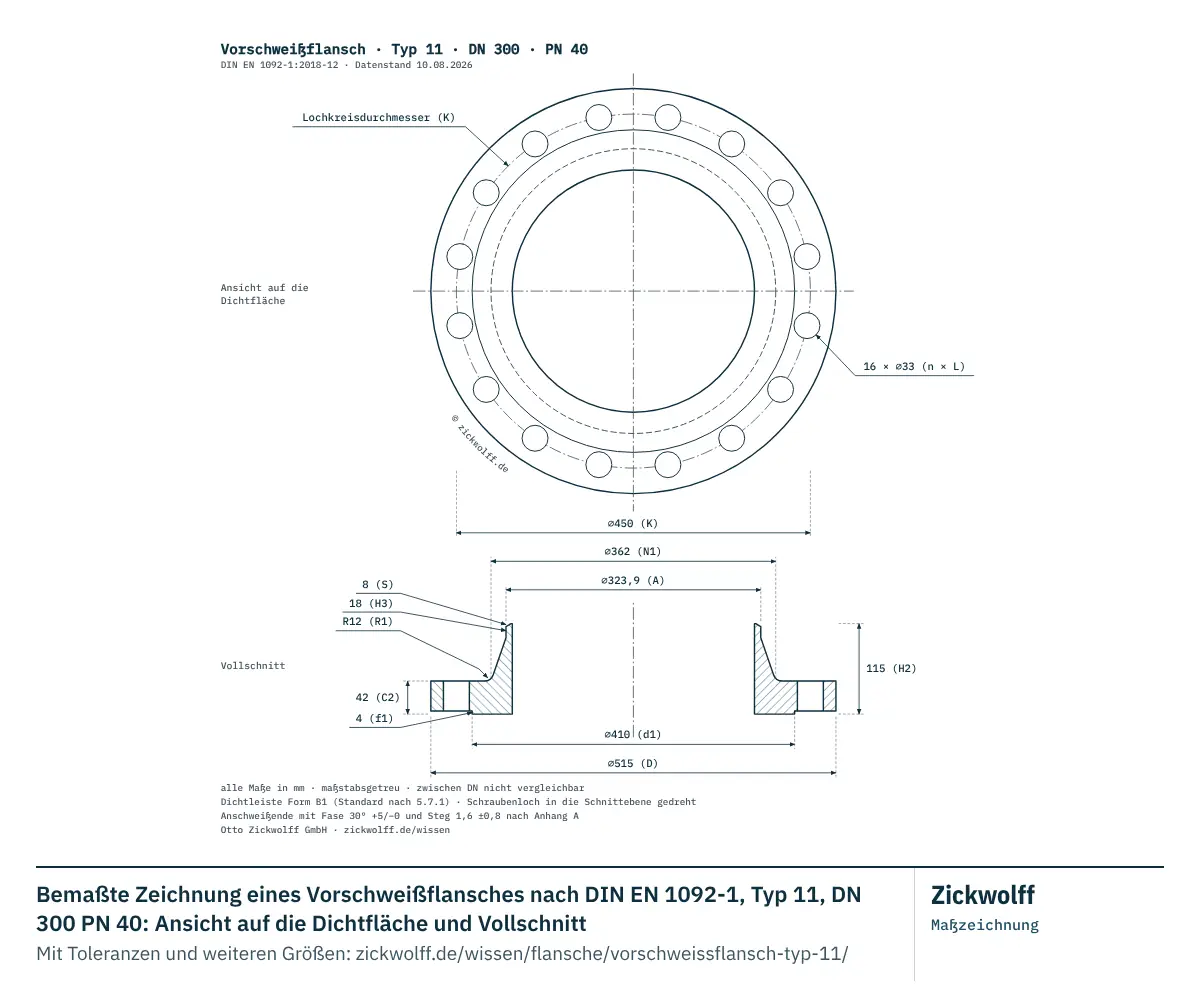

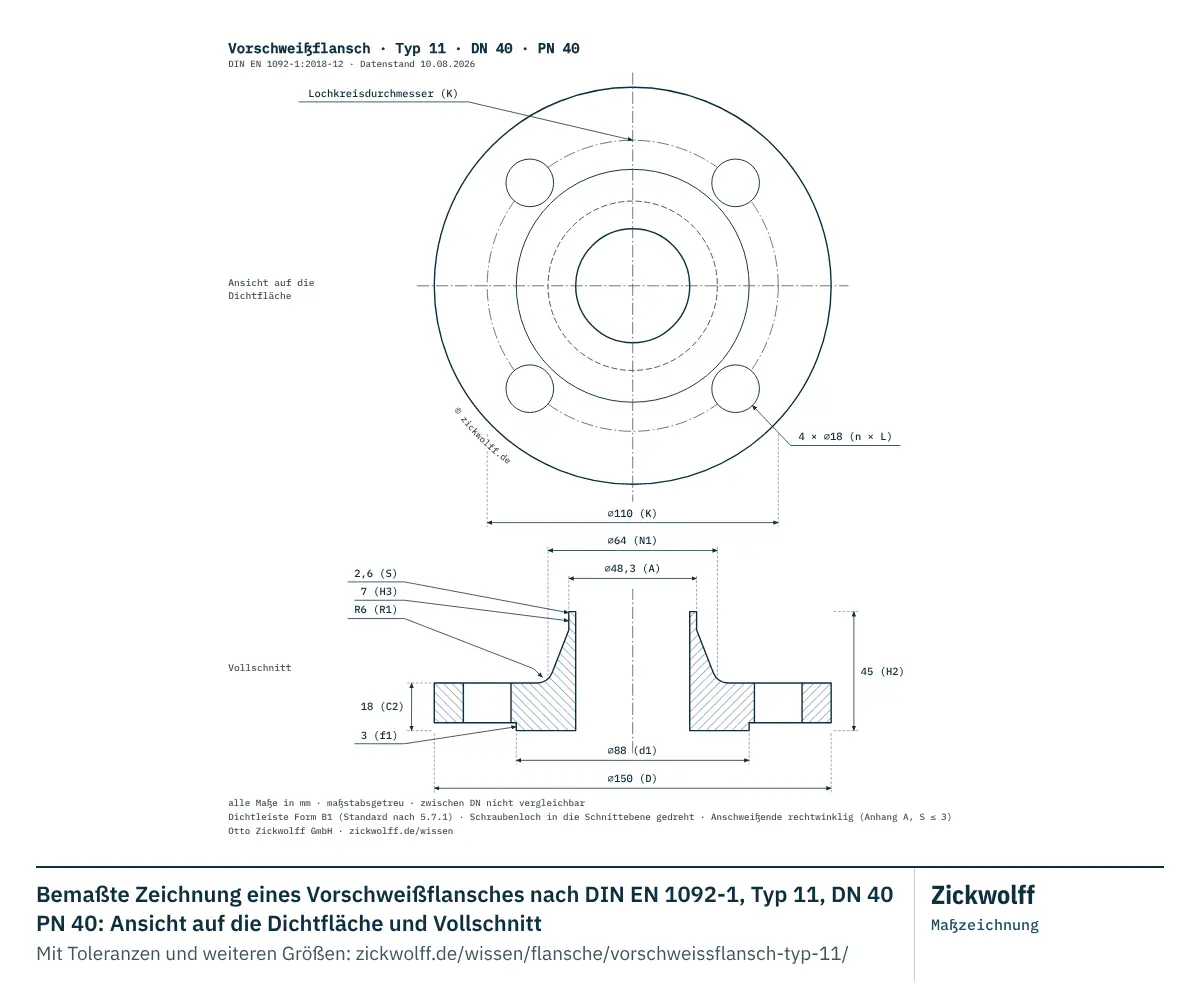

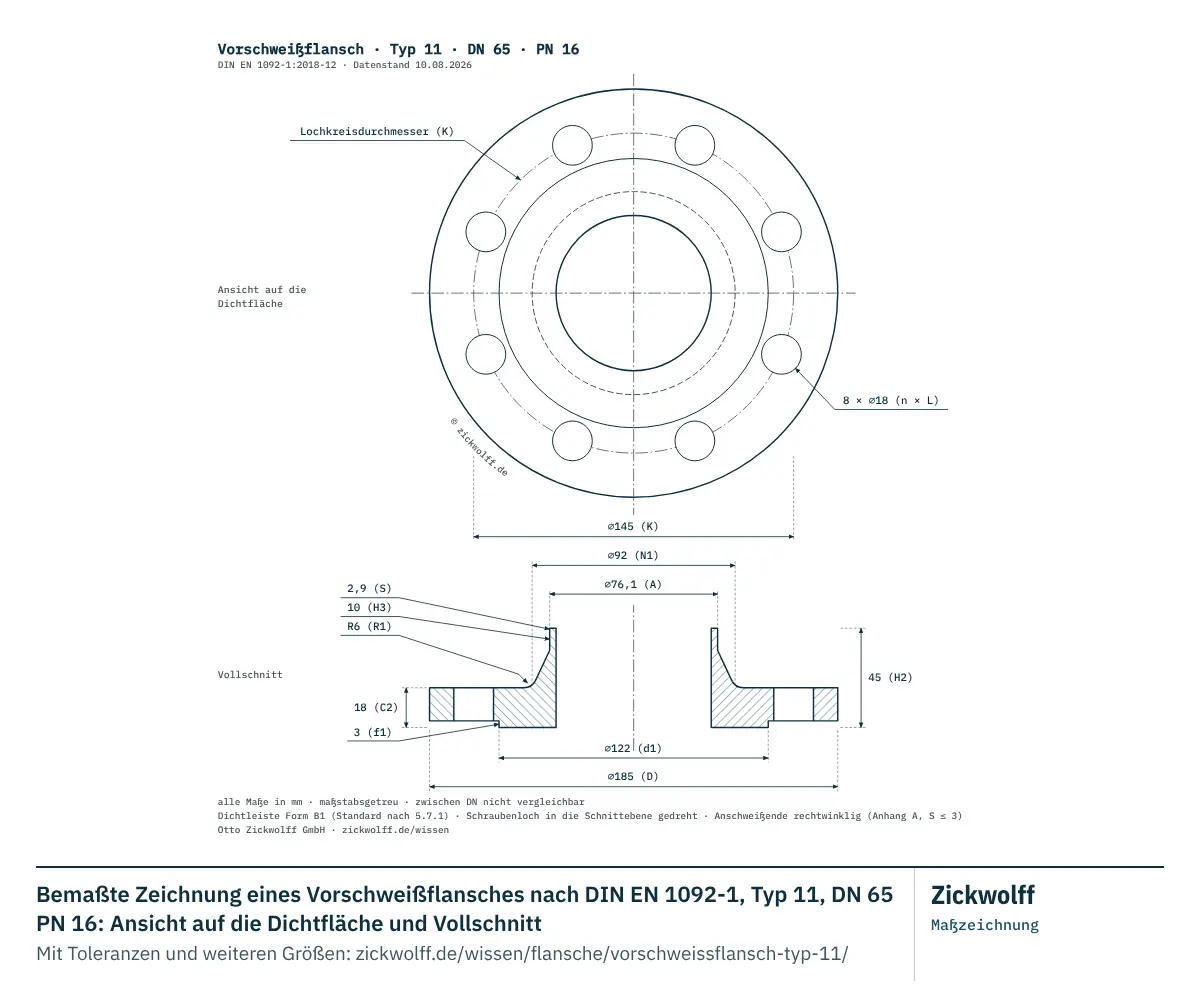

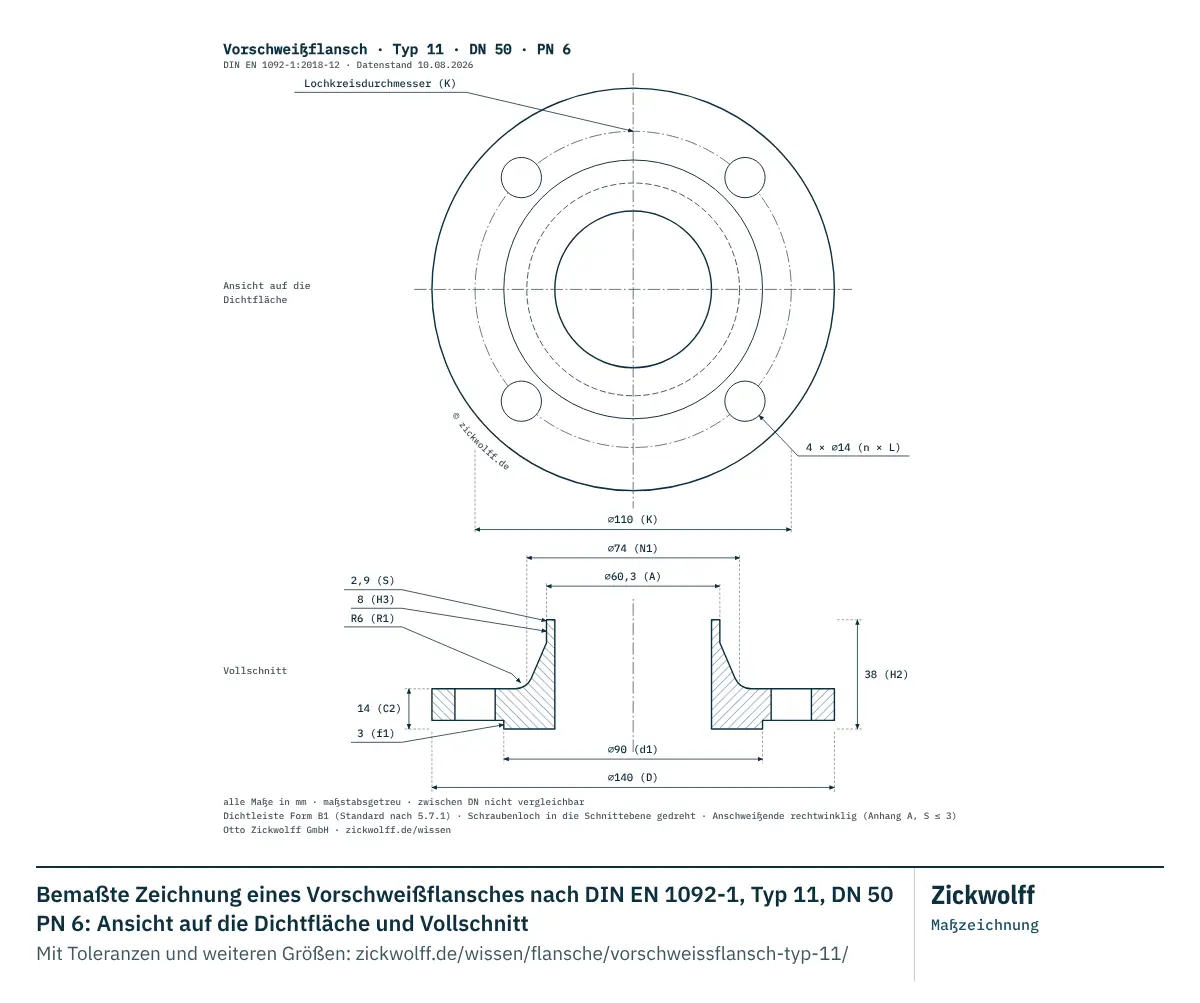

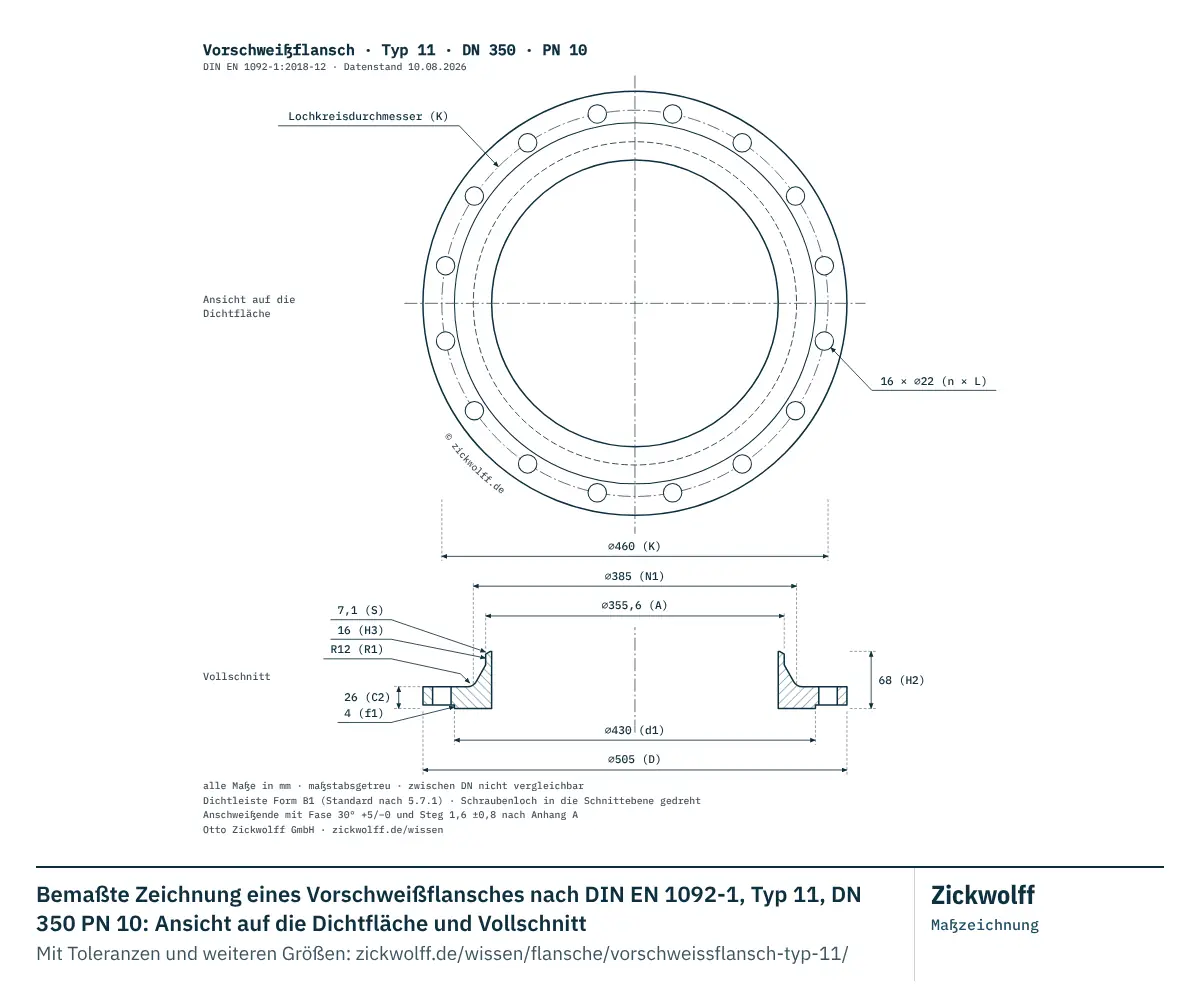

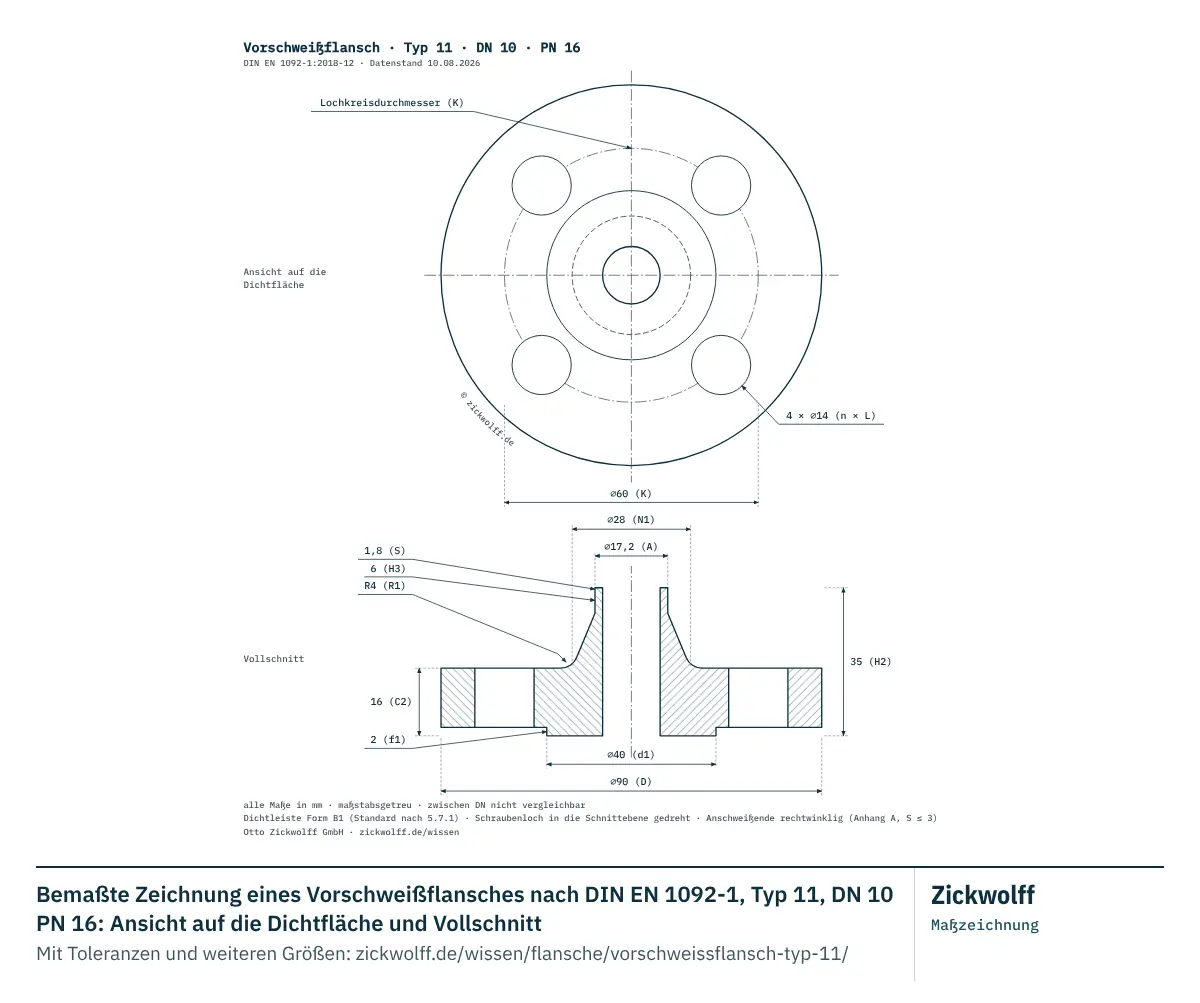

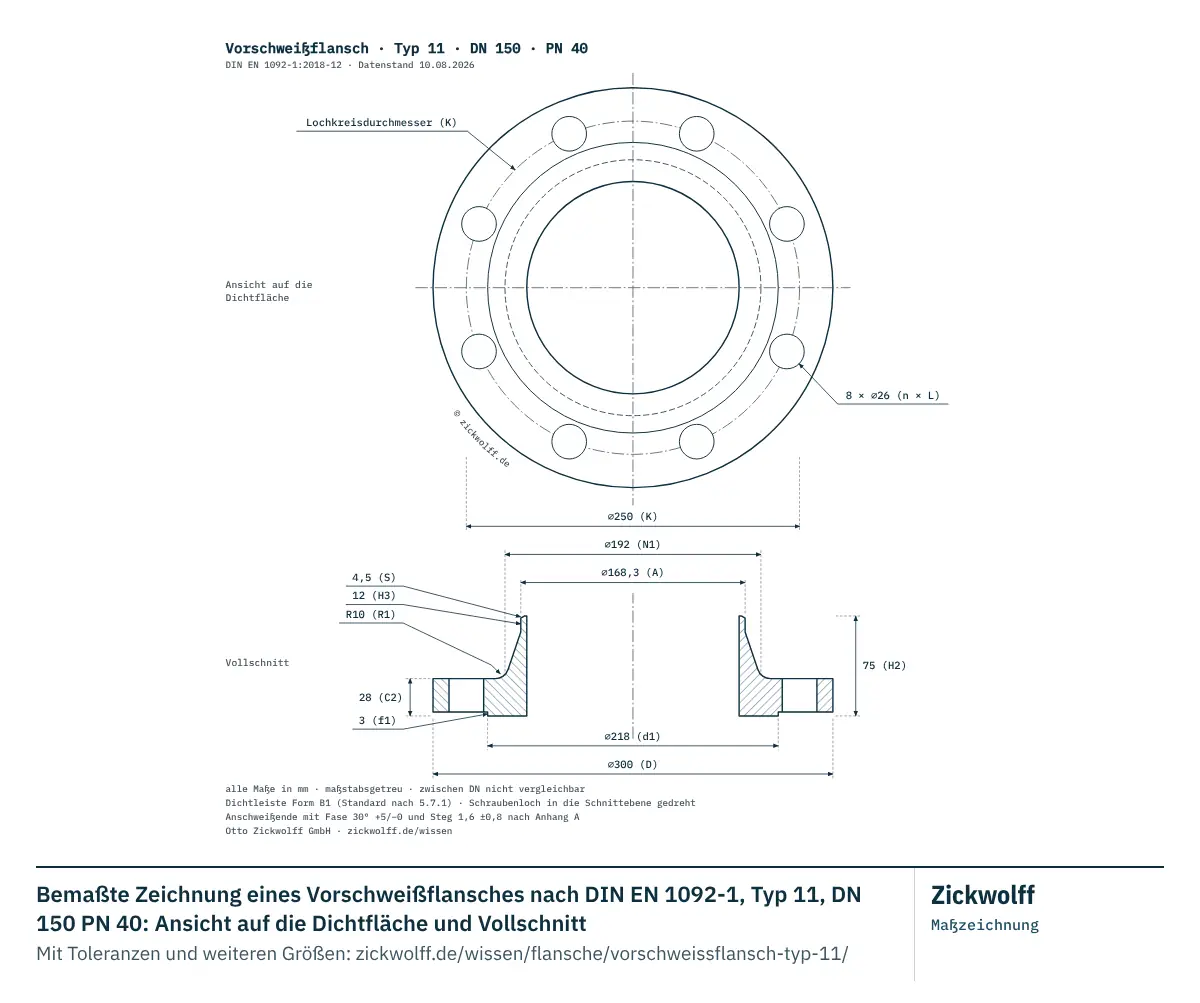

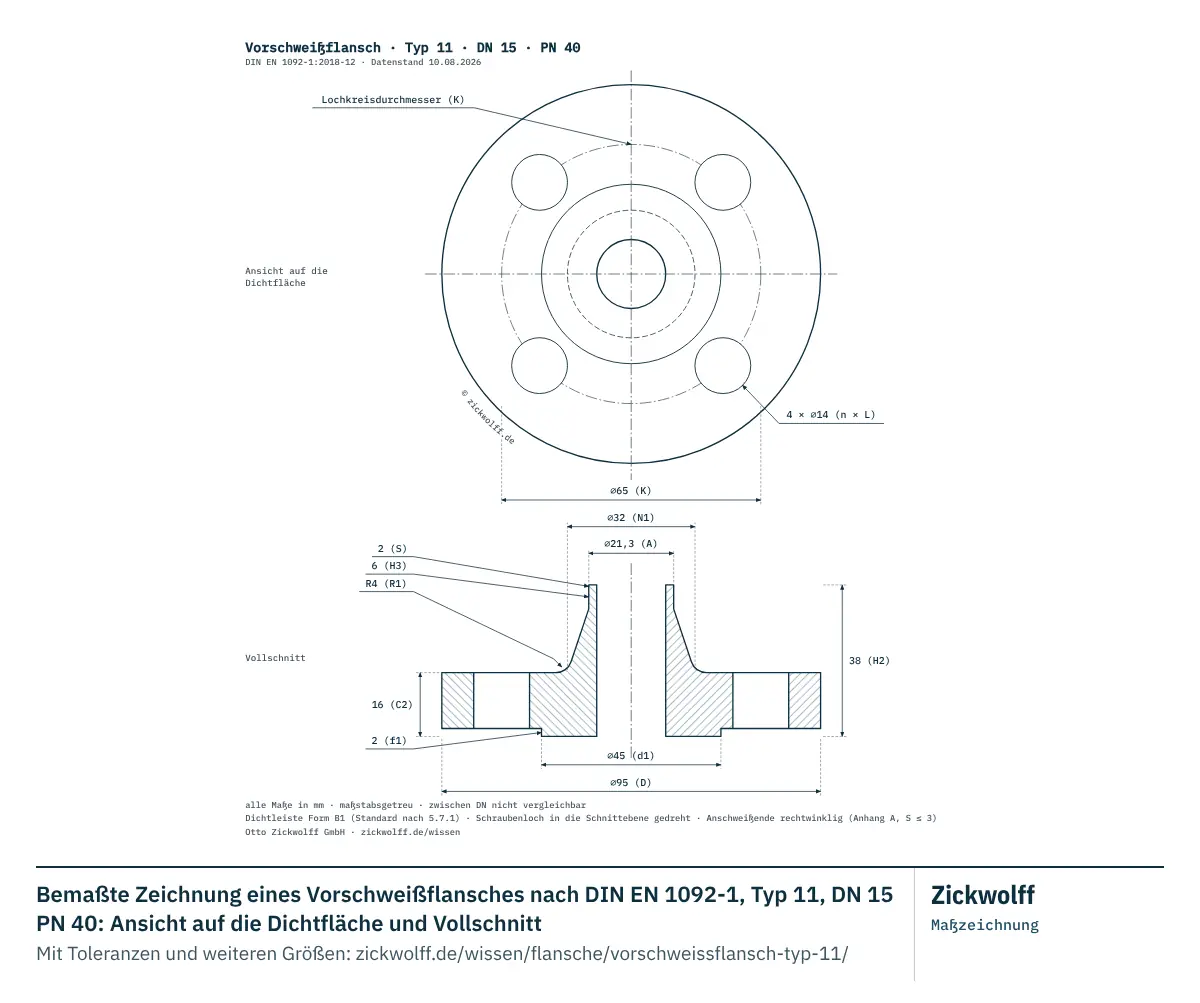

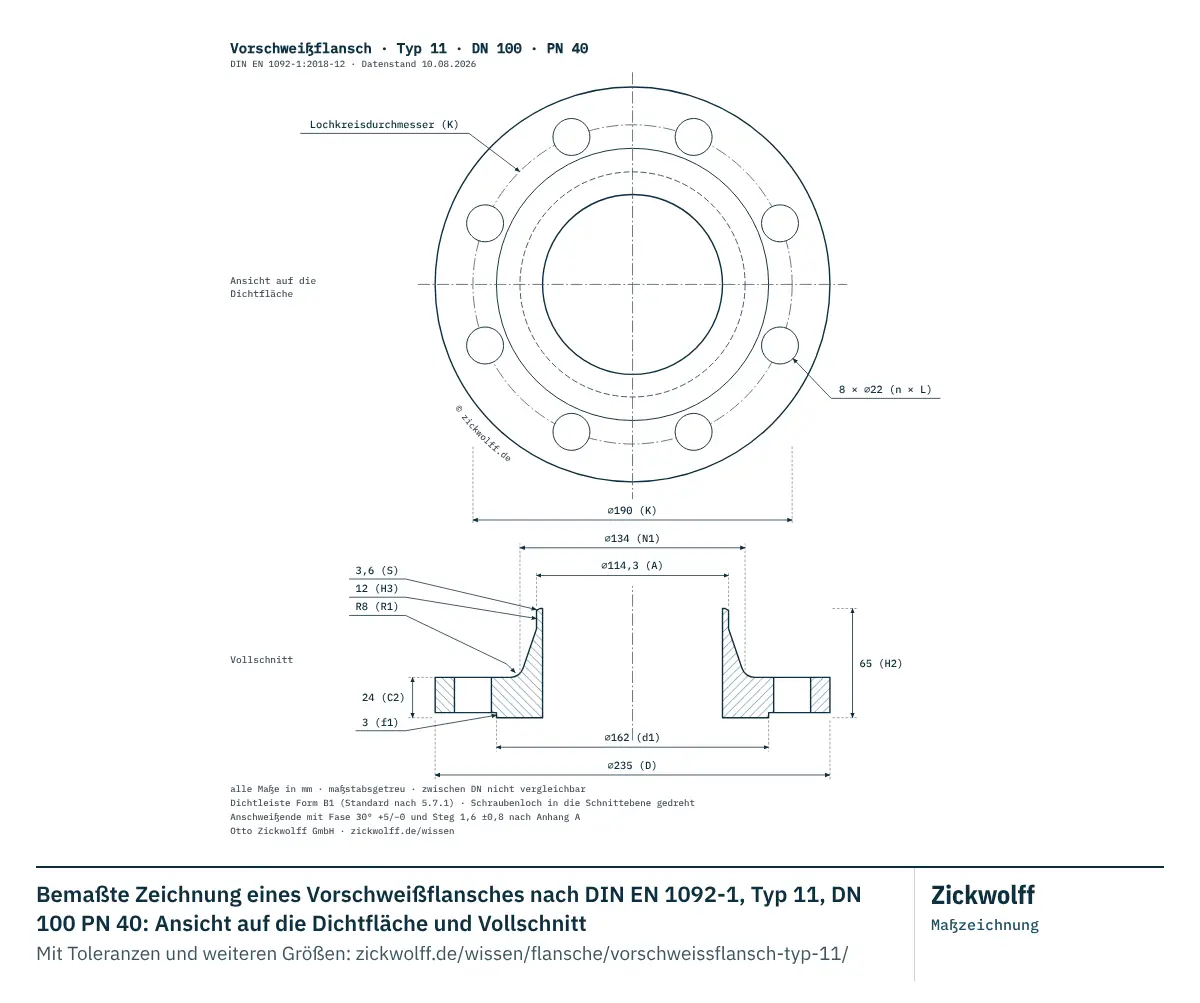

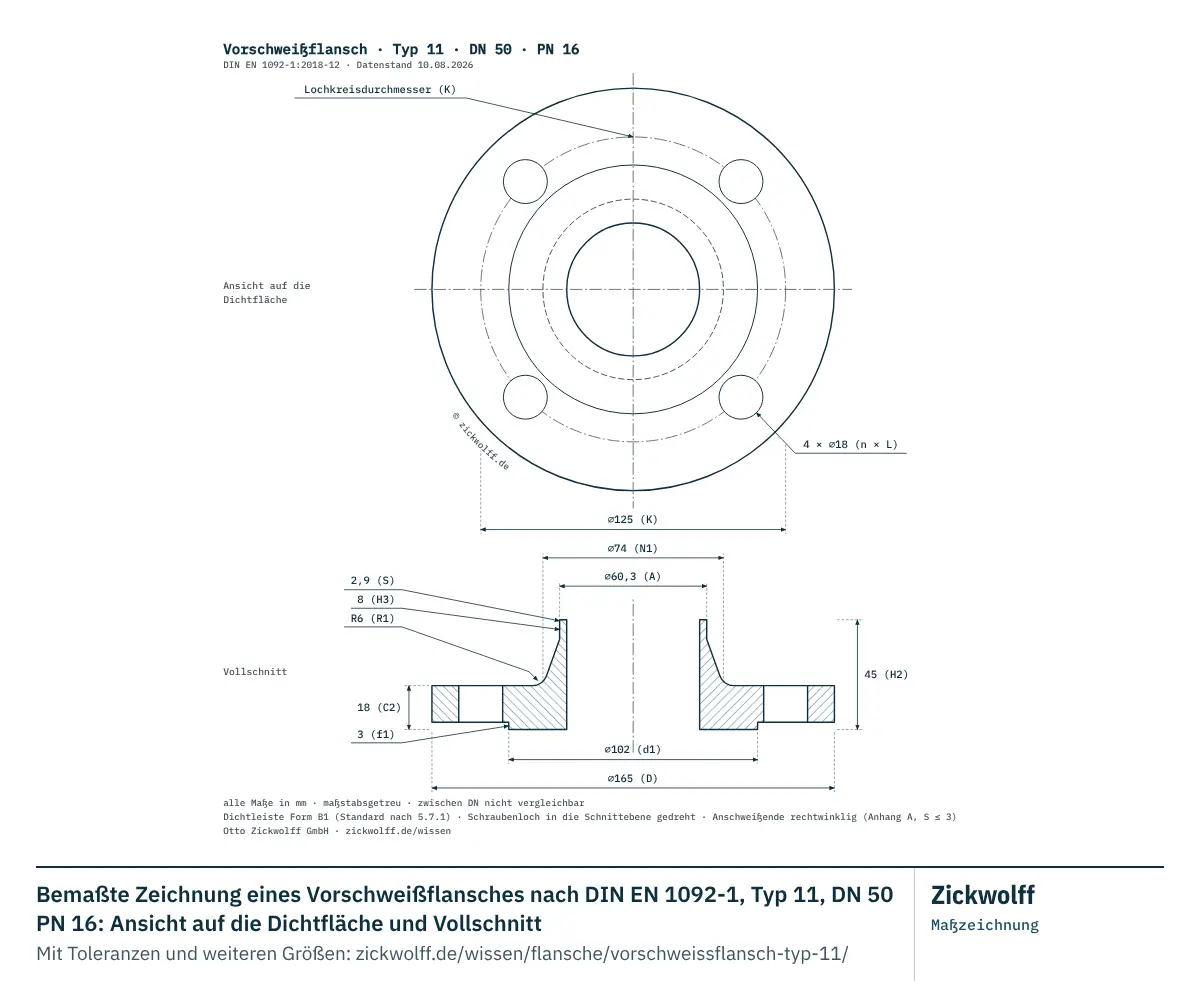

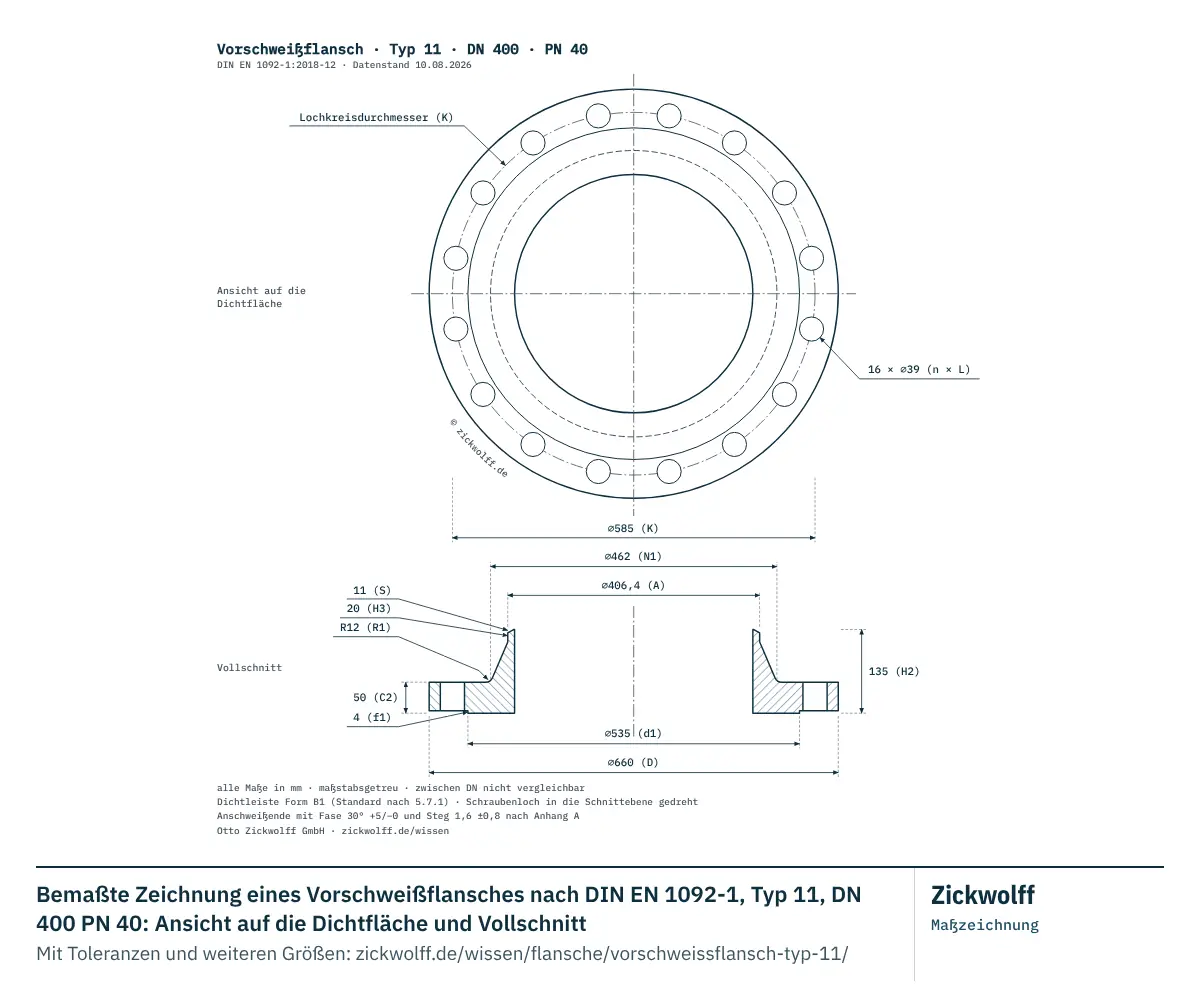

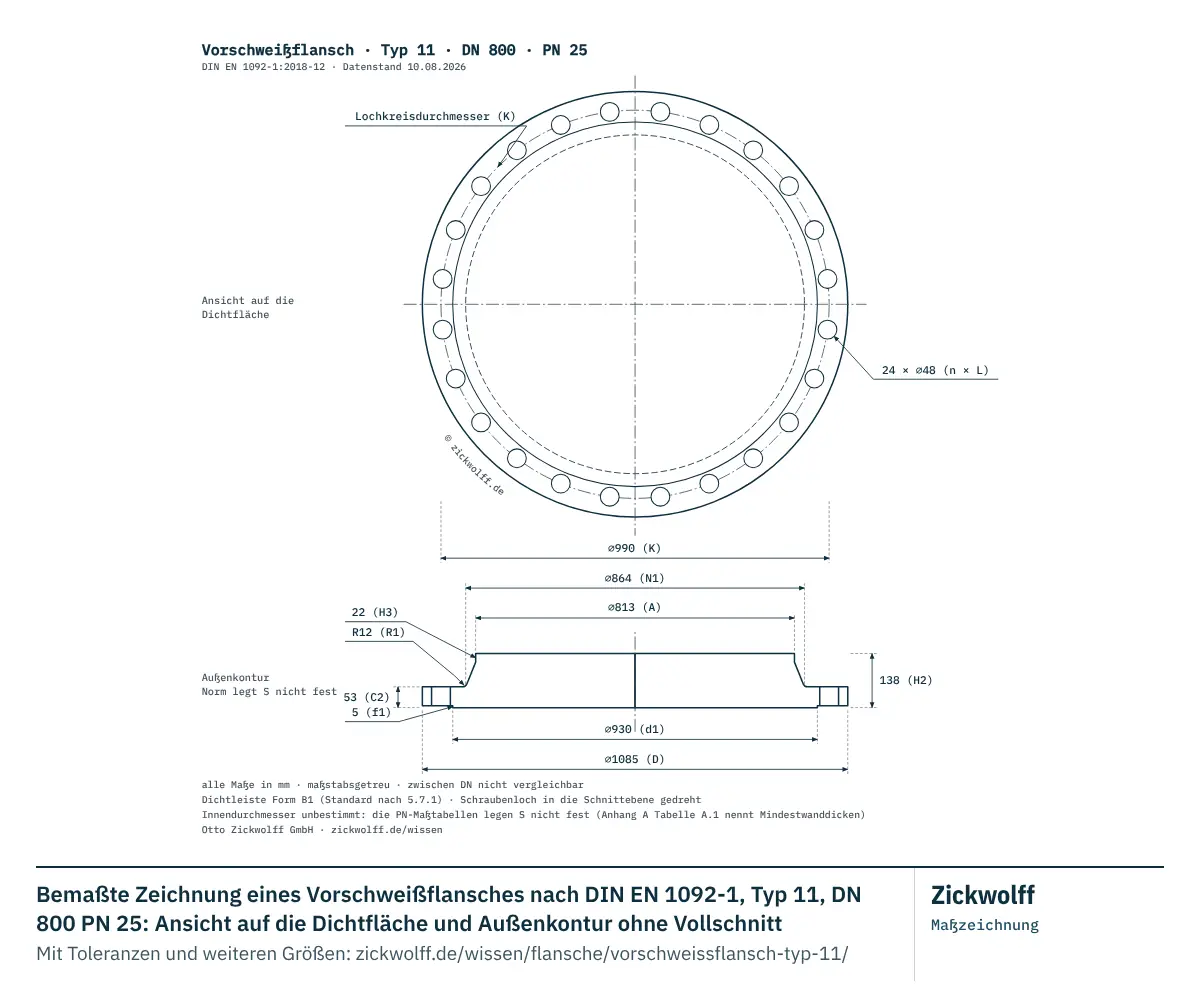

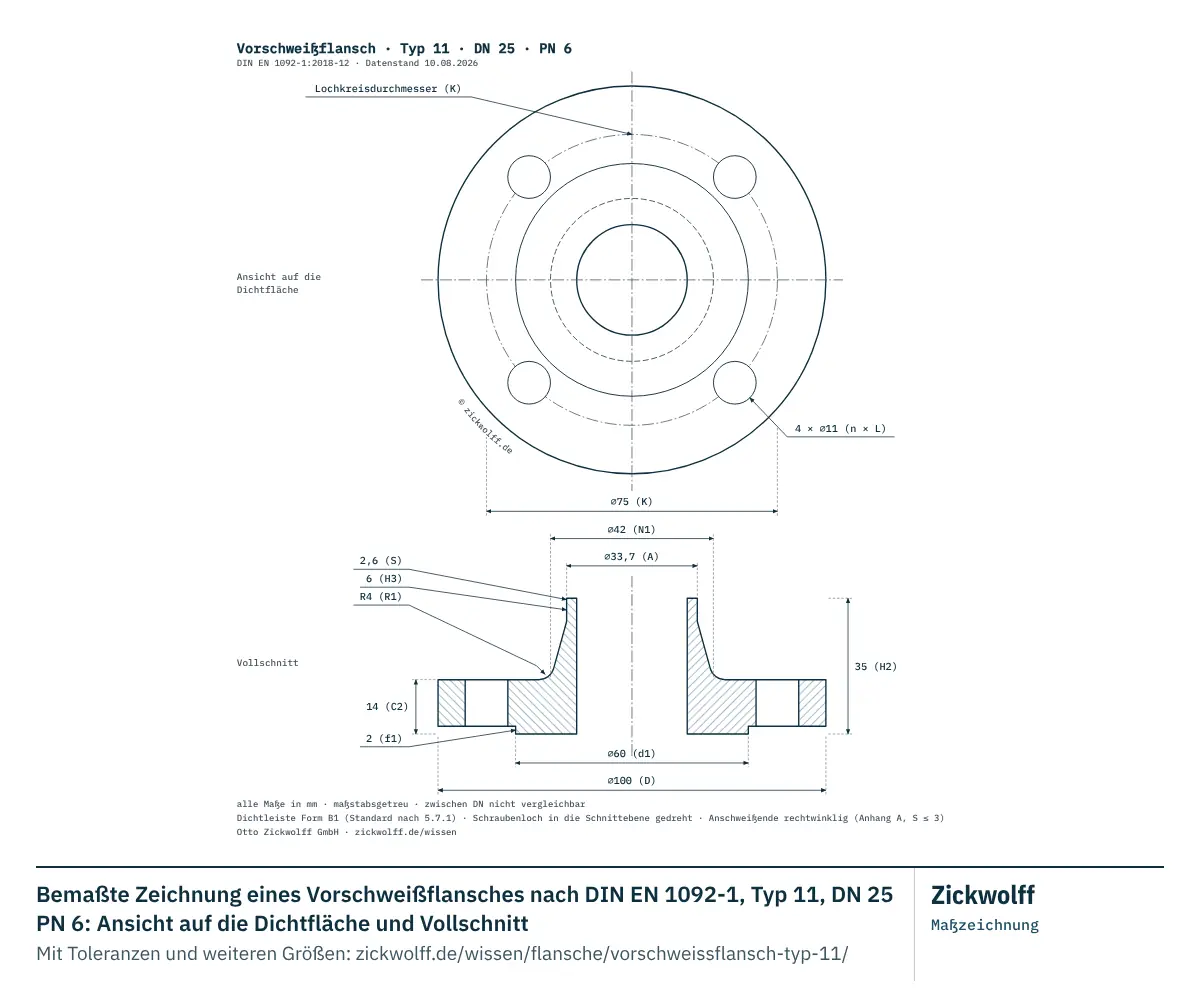

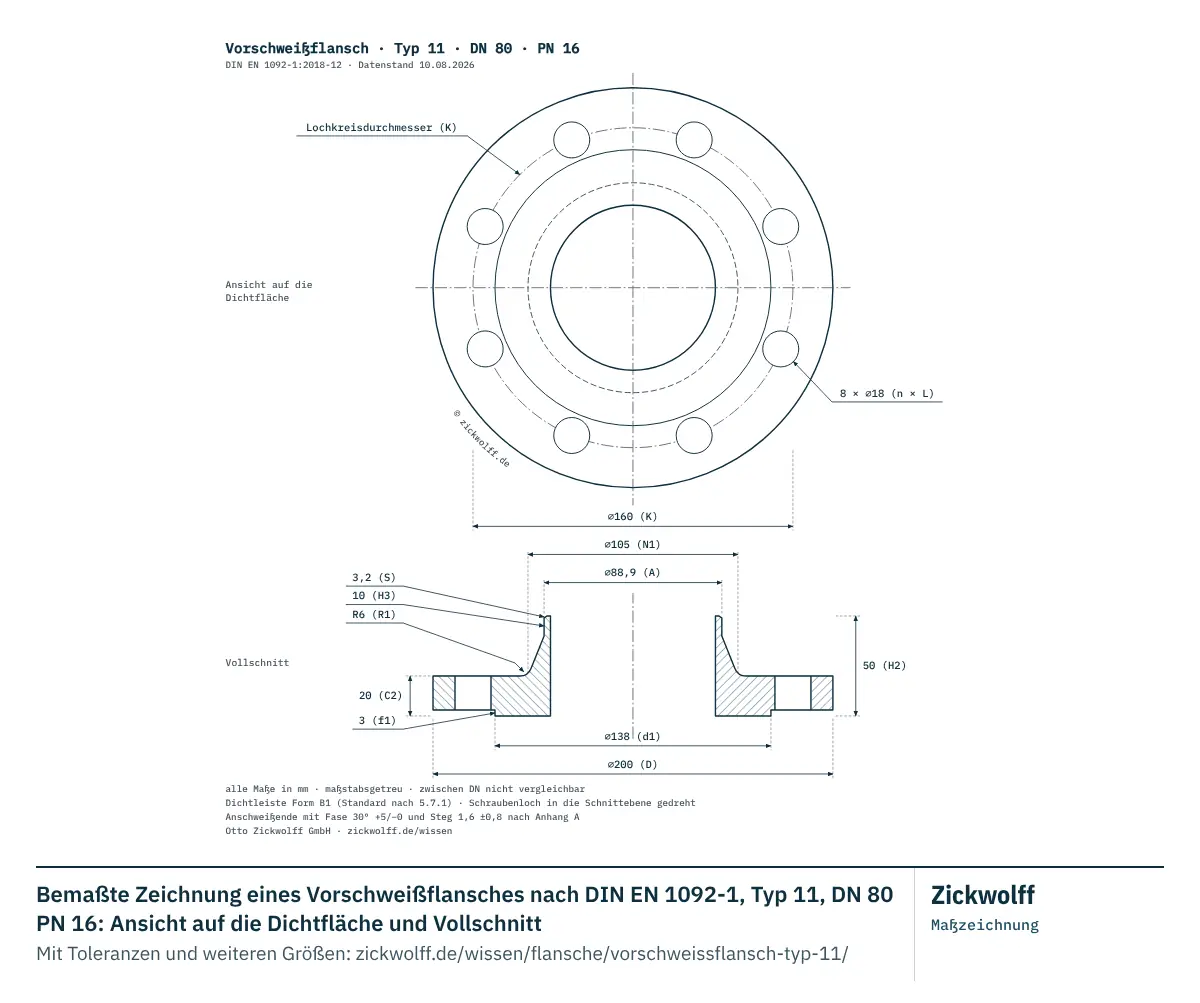

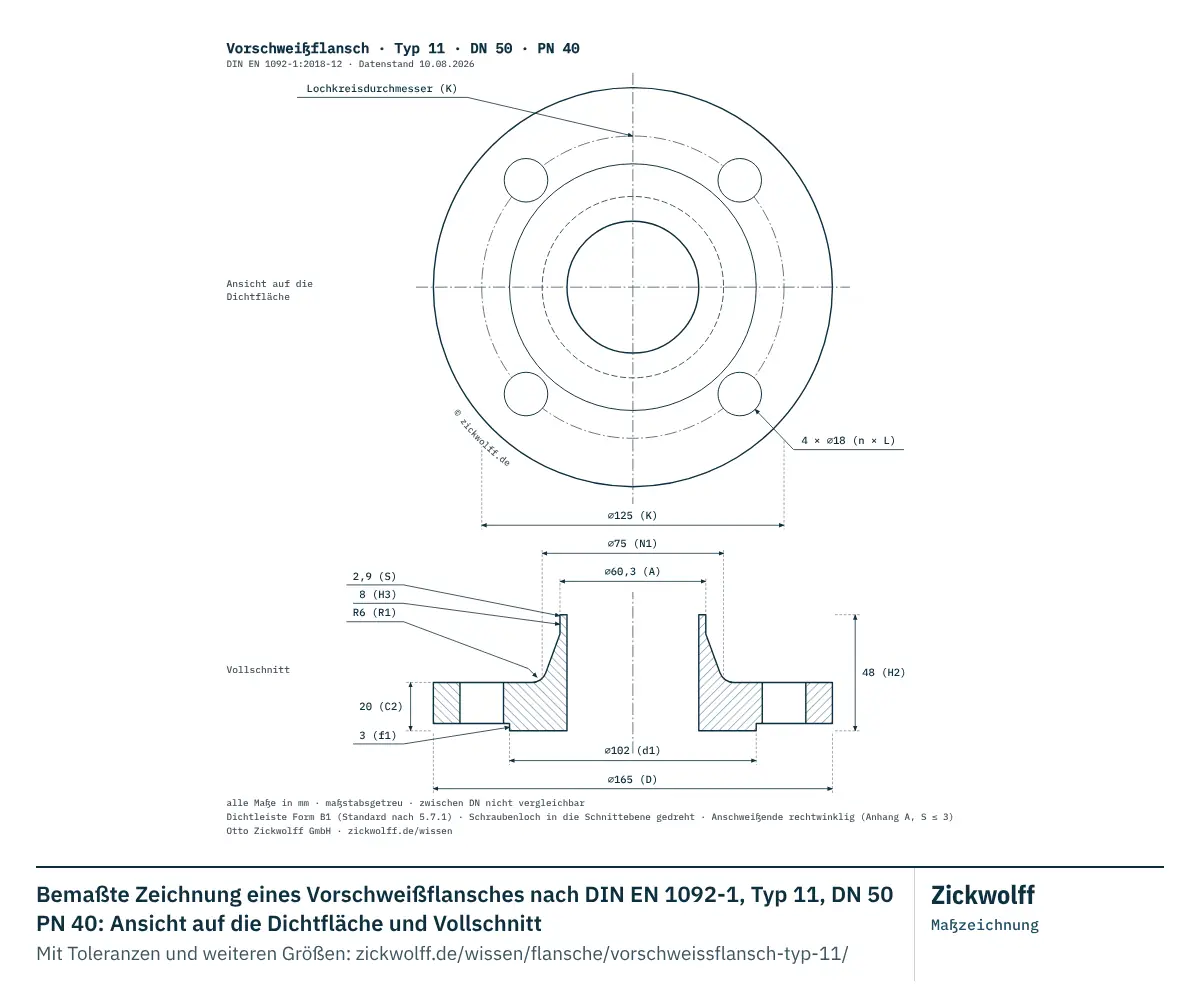

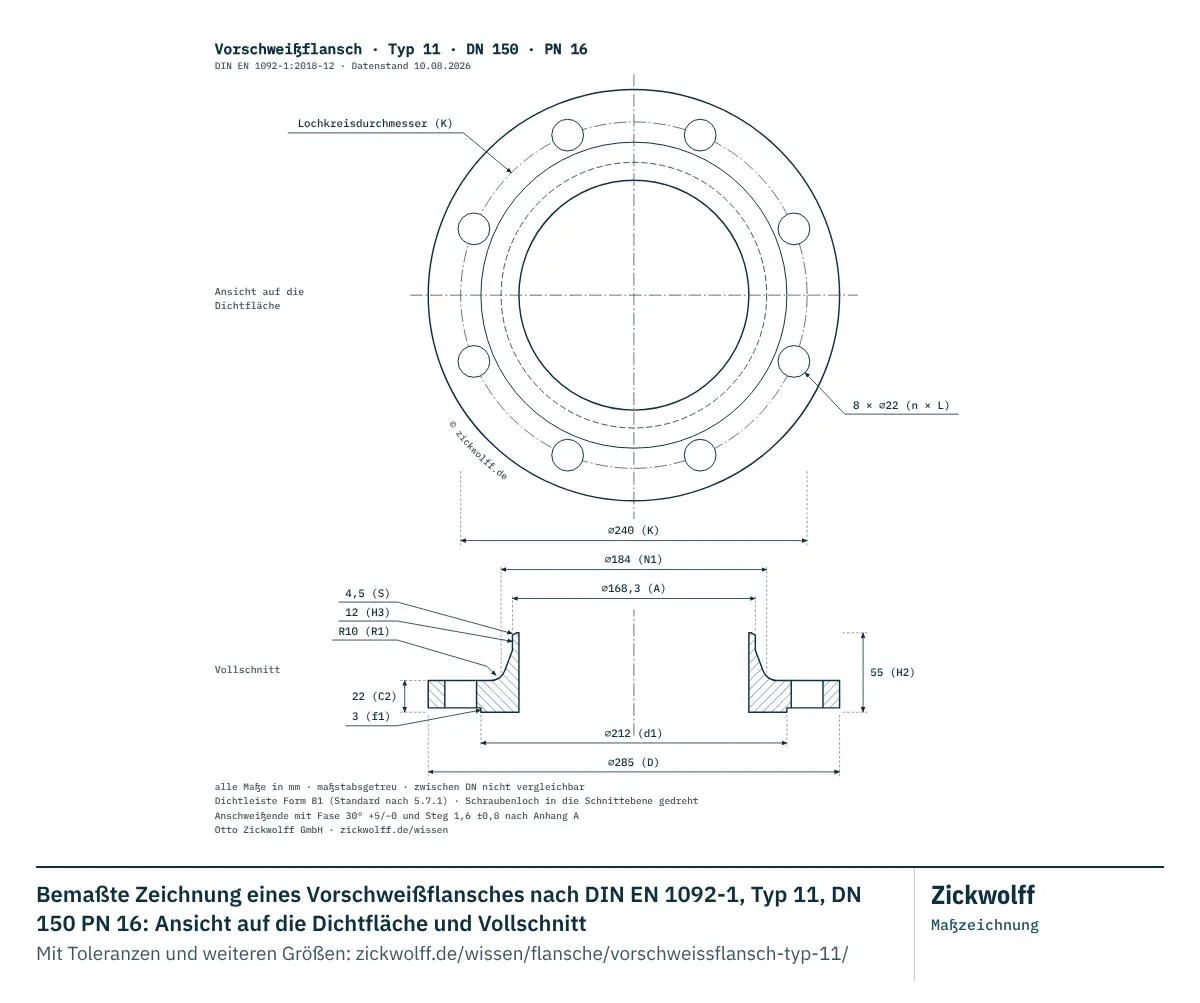

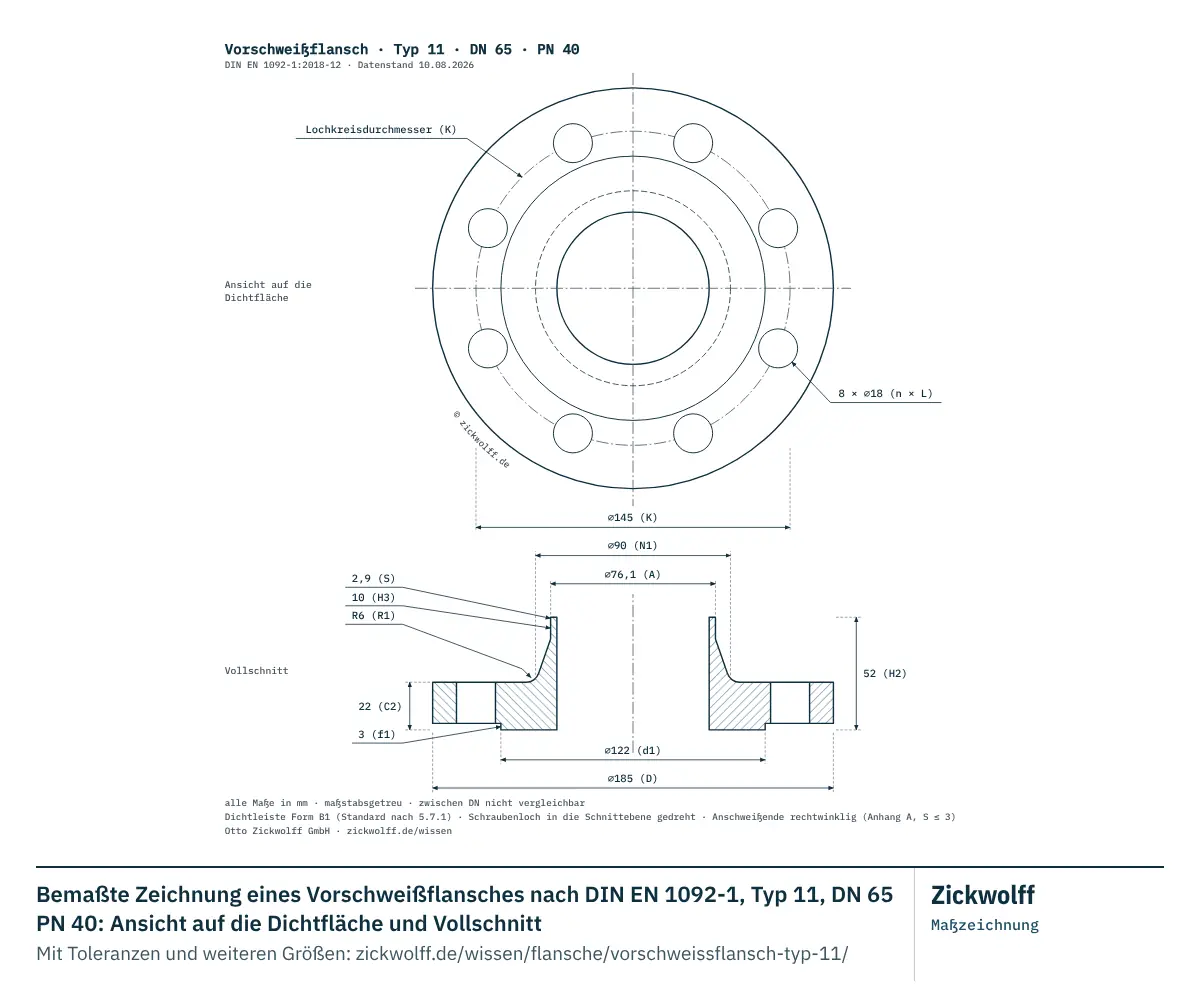

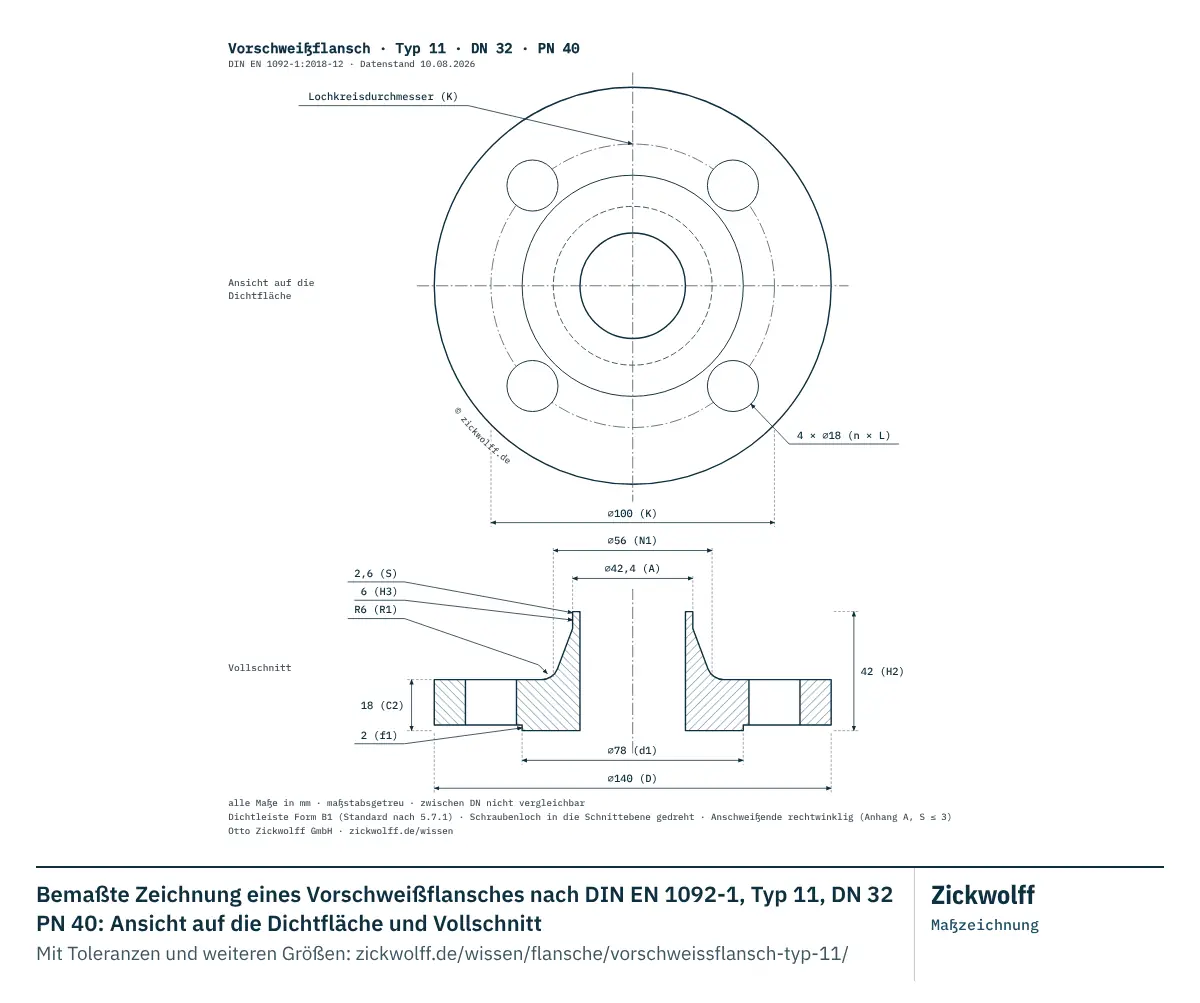

Maßzeichnung für Ihre Größe
Die Maßzeichnung – auch Maßskizze, Maßblatt oder bemaßte Zeichnung genannt – zeigt alle Maße, das Lochbild und die Toleranzen für Ihre Größe.
So geht es: Wählen Sie im Feld „Druckstufe“ PN 16 und im Feld „Nennweite“ DN 100. Die Maßzeichnung zeigt sofort alle Maße des Vorschweißflanschs Typ 11 mit Toleranzen, die Tabelle darunter alle Größen. Mit „Diese Größe als PDF drucken“ nehmen Sie die Zeichnung mit.

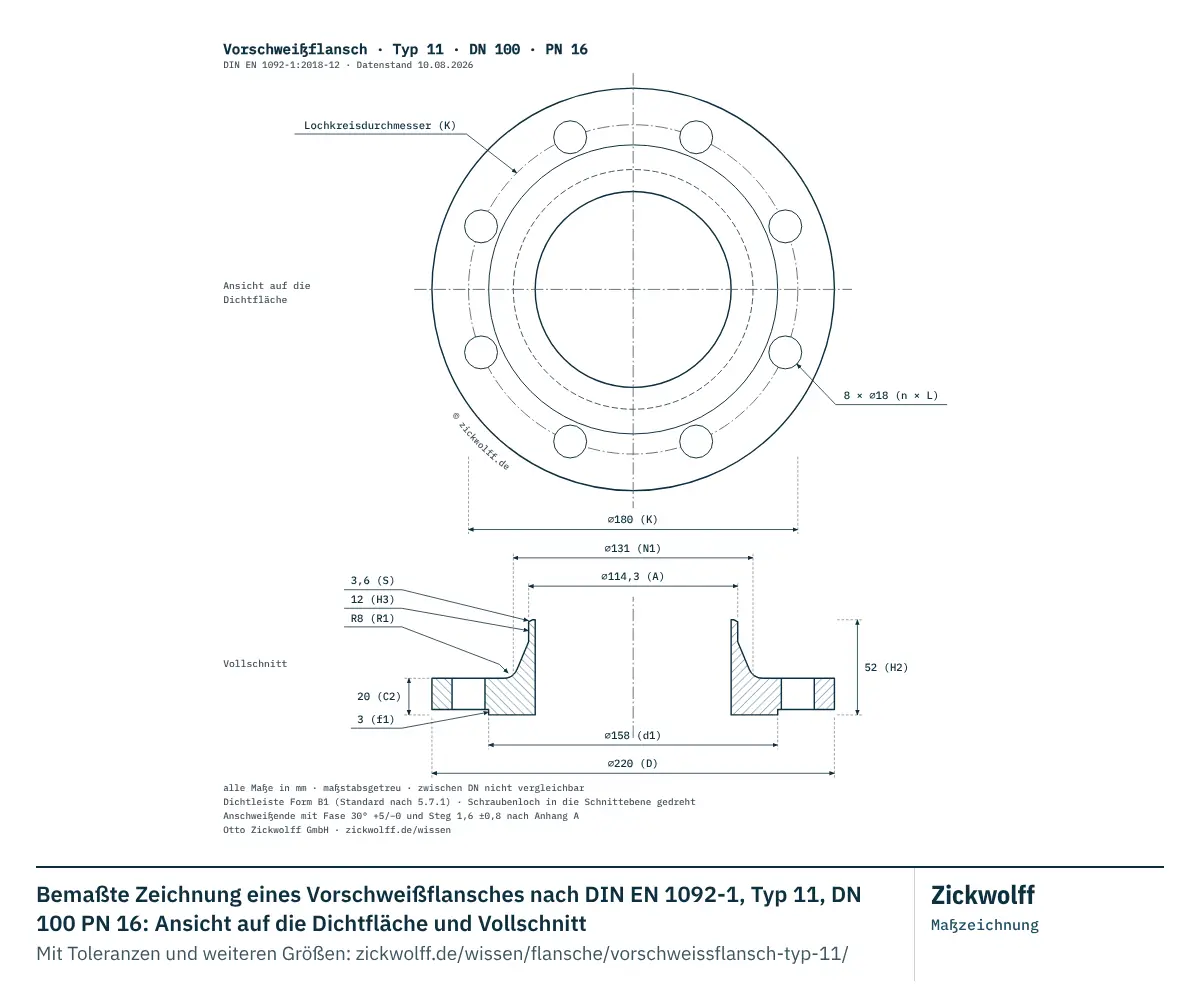

Beispiel DN 100 PN 16: Außendurchmesser D 220 mm, Lochkreisdurchmesser K 180 mm, Schraubenlöcher n × L 8 × ⌀18 mm, Schraubengröße M16, Flanschdicke C2 20 mm, Dichtleisten-Durchmesser d1 158 mm, Gewicht (Richtwert Stahl) 4,6 kg.
Direktaufruf dieser Größe: https://www.zickwolff.de/wissen/flansche/vorschweissflansch-typ-11/?pn=16&dn=100
Druckstufe und Nennweite wählen – Zeichnung und Maßtabelle zeigen dann genau diese Ausführung, mit den Zahlenwerten direkt in der Zeichnung statt nur den Maßbuchstaben. Die Tabellen zu den hier geführten Nennweiten stehen weiter unten.
Die grauen Größen führt DIN EN 1092-1; unsere Maßübersicht führt sie als Bestellgröße – siehe die Tabelle „Weitere lieferbare Abmessungen“ unten.
Vorschweißflansch · Typ 11 · DN 100 · PN 16
Technische Grundlage: DIN EN 1092-1:2018-12. Die Darstellung wurde von Zickwolff für die praktische Anwendung aufbereitet: eigene Gliederung, eigene Benennungen und die Angabe, welcher Art jeder Wert ist. Maßgeblich für normative Anforderungen ist die Originalnorm.
| Merkmal | Wert | Art der Angabe |
|---|---|---|
| Grunddaten | ||
| Nennweite | DN 100 | Normmaß |
| Druckstufe | PN 16 | Normmaß |
| Gewicht (Richtwert Stahl) | 4,6 kg | Richtwert |
| Lieferbarkeit | ab Lager oder auf Bestellung | Handelsangabe |
| Anschlussmaße Die Maße, die über die Passung zum Gegenflansch entscheiden. | ||
| Außendurchmesser D | 220 mm | Normmaß |
| Lochkreisdurchmesser K | 180 mm | Normmaß |
| Schraubenlöcher n × L | 8 × ⌀18 mm | Normmaß |
| Schraubengröße | M16 | Normmaß |
| Flanschdicke C2 | 20 mm | Normmaß |
| Dichtfläche | ||
| Dichtleisten-Durchmesser d1 | 158 mm | Normmaß |
| Dichtleistenhöhe f1 | 3 mm | Normmaß |
| Ansatz und Anschweißende | ||
| Außendurchmesser des Ansatzes A | 114,3 mm – entspricht beim Vorschweißflansch dem Außendurchmesser des anzuschweißenden Rohres | Normmaß |
| Wanddicke am Anschweißende S | 3,6 mm | Normmaß |
| Ansatzdurchmesser N1 | 131 mm | Normmaß |
| Zylindrisches Ansatzende H3 | 12 mm | Normmaß |
| Eckenradius R1 | 8 mm | Normmaß |
| Höhe H2 | 52 mm | Normmaß |
| Innendurchmesser (rechnerisch) | 107,1 mm – gerechnet als A − 2·s bei S = T; kein Normmaß, die Norm legt für Typ 11 keinen Innendurchmesser fest | berechnet |
Ohne Eintrag in der Spalte „Art der Angabe“: Normmaß. Ein Maß, das DIN EN 1092-1 für diese Größe festlegt.
Wo genau gemessen wird
- Außendurchmesser D
- größter Durchmesser des Flanschblatts, über die Kante gemessen
- Lochkreisdurchmesser K
- Durchmesser des Kreises durch die Mittelpunkte der Schraubenlöcher – bei gerader Lochzahl von Lochmitte zu gegenüberliegender Lochmitte
- Schraubenlöcher n × L
- Löcher zählen, dann den Durchmesser eines Lochs messen – das Loch ist immer größer als die Schraube (Beispiel: Loch 18 mm, Schraube M16)
- Dichtleisten-Durchmesser d1
- Durchmesser der vorstehenden Dichtleiste, über ihre Außenkante gemessen
- Flanschdicke C2
- von der Dichtfläche bis zur Rückseite des Flanschblatts messen, nicht am Ansatz. Eine vorstehende Dichtleiste ist darin bereits enthalten und wird nicht dazugerechnet
- Ansatzdurchmesser N1
- am Übergang zum Flanschblatt messen, wo der Ansatz am dicksten ist – nicht am Anschweißende
- Wanddicke am Anschweißende S
- Wanddicke am Anschweißende, also am dünnen Ende des Ansatzes – volle Wand an der Stirnebene – bei Innenausdrehung steht dort Sp = Rohrwand, S erst dahinter
- Dichtleistenhöhe f1
- Höhe, um die die Dichtleiste über das Flanschblatt vorsteht
Hinweise zur Ausführung
Diese Angaben gelten für alle Größen dieses Typs gleichermaßen und stehen deshalb nicht in der Maßtabelle.
- Reduzierte Wanddicke Sp Normaussage
- entspricht der Wanddicke T des anzuschweißenden Rohres; bei S > T wird innen konisch aufgebohrt (Anhang A)
- Schweißnahtvorbereitung Normaussage
- Fase 30° +5/−0, Steg 1,6 ±0,8 mm (Anhang A, Bild A.1)
Toleranzen (Grenzabmaße): welchen Bereich die Norm zulässt
Angegeben ist zu jedem Maß, welchen Bereich DIN EN 1092-1 zulässt – Mindestmaß und Höchstmaß statt des Abmaßes, das man erst verrechnen müsste. In der Zeichnung steht dafür kurz Toleranz – das Wort, das in der Praxis jeder benutzt. Fachsprachlich sind die beiden angegebenen Werte die Grenzmaße des Maßes, ihr Abstand ist die Toleranz und die Abweichungen vom Nennmaß sind die Grenzabmaße. Grundlage sind Tabelle 22 und Tabelle 23; wo die Norm nichts festlegt, steht das da.
Diese Maße haben zwei Grenzabmaße – welches gilt, hängt vom konkreten Teil ab
Für die folgenden Maße legt die Norm zwei Grenzabmaße fest. Welches gilt, hängt nicht von der Nennweite ab, sondern vom konkreten Teil. Beide Fälle stehen deshalb ausgeschrieben da.
Diese Angabe bestimmt: Flanschdicke C2.
Flanschdicke C2 – von der Dichtfläche bis zur Rückseite des Flanschblatts messen, nicht am Ansatz. Eine vorstehende Dichtleiste ist darin bereits enthalten und wird nicht dazugerechnet
Ist der Flansch beiderseitig bearbeitet? (gemeint sind die beiden Ringflächen des Flanschblatts: vorn die Dichtfläche, hinten die Mutterauflagefläche, auf der die Muttern aufliegen. Beiderseitig bearbeitet heißt, dass beide plan überdreht sind – mit feinen Drehriefen und gleichmäßigem Glanz. Es genügt ein Blick auf die Rückseite: blank überdreht oder roh belassen mit Schmiede- bzw. Walzhaut)
- beiderseitig bearbeitet Flanschdicke Grenzmaße 18,5 bis 21,5 mm (±1,5 mm)
- nur auf der Vorderseite bearbeitet oder unbearbeitet Flanschdicke Grenzmaße 18,5 bis 24 mm (+4 / −1,5 mm)
- weiß ich nicht beide Fälle bleiben stehen
Diese Angabe bestimmt: Wanddicke am Anschweißende S.
Wanddicke am Anschweißende S – Wanddicke am Anschweißende, also am dünnen Ende des Ansatzes – volle Wand an der Stirnebene – bei Innenausdrehung steht dort Sp = Rohrwand, S erst dahinter
Ist der Ansatz beidseitig bearbeitet? (der Ansatz ist der kegelige Hals zwischen Flanschblatt und Anschweißende. Beidseitig bearbeitet heißt: er ist außen und innen blank überdreht, mit feinen Drehriefen und gleichmäßigem Glanz – im Unterschied zu roh geschmiedet oder gewalzt, wo die Oberfläche stumpf und leicht wellig ist)
- ja, beidseitig bearbeitet Wanddicke am Anschweißende Grenzmaße 3,6 bis 4,6 mm (+1 / 0 mm)
- einseitig bearbeitet oder unbearbeitet Wanddicke am Anschweißende Grenzmaße 3,6 bis 5,6 mm (+2 / 0 mm)
- weiß ich nicht beide Fälle bleiben stehen
Diese Angabe bestimmt: Ansatzdurchmesser N1.
Ansatzdurchmesser N1 – am Übergang zum Flanschblatt messen, wo der Ansatz am dicksten ist – nicht am Anschweißende
Ist die Mutterauflagefläche bearbeitet? (das ist die Ringfläche auf der Rückseite des Flanschblatts, gegen die die Muttern ziehen. Bearbeitet heißt: plan überdreht, mit sichtbaren Drehriefen – im Unterschied zu roh belassen, wo noch die Schmiede- oder Walzhaut steht)
- bearbeitet Ansatzdurchmesser Grenzmaße 129,8 bis 131 mm (0 / −1,2 mm)
- unbearbeitet Ansatzdurchmesser Grenzmaße 129 bis 131 mm (0 / −2 mm)
- weiß ich nicht beide Fälle bleiben stehen
Weitere Merkmale mit Grenzabmaß
Diese Merkmale haben kein Nennmaß in der Maßtabelle, die Norm begrenzt sie aber. Für die Prüfung im Wareneingang sind sie oft die entscheidenden – an ihnen scheitert eine Verschraubung im Feld.
| Abstand benachbarter Schraubenlöcher | Grenzabmaß ±1 mm |
|---|---|
| Exzentrizität der bearbeiteten Dichtfläche | höchstens 2 mm |
| Parallelität von Mutterauflagefläche und Dichtfläche | bearbeitet: höchstens 1° · unbearbeitet: höchstens 2° |
Messen am Bauteil: die Maße im Bild
Jedes Maß hat seinen Grund – wer weiß, warum er misst, misst besser.
Wo die Norm kein eigenes Grenzabmaß festlegt
- Eckenradius R1 – Für dieses Maß legt DIN EN 1092-1 kein eigenes Grenzabmaß fest. Es gilt die Allgemeintoleranz nach DIN ISO 2768-1. Die Toleranzklasse ist in EN 1092-1 nicht festgelegt und zwischen Besteller und Hersteller zu vereinbaren. Für Rundungshalbmesser gilt dort eine eigene Tabelle, nicht die für Längenmaße.
- Innendurchmesser (rechnerisch) – Für dieses Maß legt DIN EN 1092-1 kein Grenzabmaß fest – die Norm schließt den Innendurchmesser ausdrücklich aus (Tabelle 22, Fußnote b).
Fundstellen der Grenzabmaße (20 Angaben)
- Flanschdicke (beiderseitig bearbeitet) – Tabelle 22, Flanschdicke C1, C2, C3, C4, alle Typen (beiderseitig bearbeitet), über 18 bis 50 mm Dicke
- Flanschdicke (nur auf der Vorderseite bearbeitet oder unbearbeitet) – Tabelle 22, Flanschdicke C1, C2, C3, C4, alle Typen (nur auf der Vorderseite bearbeitet), Typ 02 und 04 (unbearbeitet), über 18 bis 50 mm Dicke
- Wanddicke am Anschweißende (ja, beidseitig bearbeitet) – Tabelle 22, Wanddicke S, Ansatz bearbeitet (beidseitig), bis DN 100
- Wanddicke am Anschweißende (einseitig bearbeitet oder unbearbeitet) – Tabelle 22, Wanddicke S, Ansatz einseitig bearbeitet oder unbearbeitet, bis DN 100
- Ansatzdurchmesser (bearbeitet) – Tabelle 22, Ansatzdurchmesser N1, Typ 11 (bearbeitete Mutterauflagefläche), N1 über 120 bis 400 mm
- Ansatzdurchmesser (unbearbeitet) – Tabelle 22, Ansatzdurchmesser N1, Typ 11 (unbearbeitete Mutterauflagefläche), N1 über 120 bis 400 mm
- Abstand benachbarter Schraubenlöcher – Tabelle 22, Mittelpunkt zu Mittelpunkt der angrenzenden Schraubenlöcher, alle Typen, Schraubengröße M10 bis M24
- Exzentrizität der bearbeiteten Dichtfläche – Tabelle 22, Exzentrizität bearbeiteter Dichtflächendurchmesser, alle Typen, über DN 65
- Parallelität von Mutterauflagefläche und Dichtfläche (bearbeitet) – Tabelle 22, Parallelität zwischen Mutterauflagefläche und Flanschdichtfläche, alle Typen (bearbeitete Auflagefläche), alle DN
- Parallelität von Mutterauflagefläche und Dichtfläche (unbearbeitet) – Tabelle 22, Parallelität zwischen Mutterauflagefläche und Flanschdichtfläche, alle Typen (unbearbeitete Auflagefläche), alle DN
- Außendurchmesser – Tabelle 22, Außendurchmesser D, alle anderen Typen, bis DN 150
- Lochkreisdurchmesser – Tabelle 22, Lochkreisdurchmesser K, alle Typen, Schraubengröße M10 bis M24
- Schraubenlöcher – Tabelle 22, Lochdurchmesser L, alle Typen, Schraubengröße M10 bis M24
- Dichtleisten-Durchmesser – Tabelle 22, Dichtflächendurchmesser d1, alle Typen, bis DN 250
- Dichtleistenhöhe – Tabelle 22, Dichtflächenhöhe f1, alle Typen (Dichtflächentyp B, D, F und G), über DN 32 bis DN 250, Nennwert 3 mm
- Außendurchmesser des Ansatzes – Tabelle 22, Außendurchmesser des Ansatzes A, bis DN 125
- Zylindrisches Ansatzende – Tabelle 22, Längenmaße des Ansatzes H1 bis H5, über DN 80 bis DN 250
- Eckenradius – Tabelle 23, Fußnote a: Maße für R1 für die Typen 11, 12, 13, 21 und 34 siehe Tabelle 10 bis Tabelle 21 - kein eigenes Grenzabmaß, es gilt Abschnitt 5.9
- Höhe – Tabelle 22, Längenmaße des Ansatzes H1 bis H5, über DN 80 bis DN 250
- Innendurchmesser (rechnerisch) – Tabelle 22, Fußnote b: 'Grenzabmaße für die Bohrung entfällt.'
Diese Angaben ersetzen den Bezug der Norm nicht. Wiedergegeben sind ausschließlich die Grenzabmaße der hier gewählten Größe. Vollständig – für alle Nennweiten, Druckstufen und Flanschtypen – stehen sie in DIN EN 1092-1:2018-12, Tabelle 22 und Tabelle 23. Bezugsquelle: DIN Media.
Warum es Grenzabmaße überhaupt gibt und wie man sie liest, steht auf einer eigenen Seite: Toleranzen und Grenzabmaße.
Frühere Normen: der Typ 11 fasst zwölf alte Einzelnormen zusammen, DIN 2627 bis DIN 2638 – je Druckstufe gab es früher eine eigene Norm. Achtung bei den Dichtflächen: die Formbezeichnungen haben sich geändert. DIN 2526 Form A/B entspricht heute Form A, DIN C/D/E entspricht B1/B2, DIN F/N entspricht C/D. „Form C“ auf einer alten Zeichnung bezeichnet also etwas anderes als heute.
Maße sind Nennmaße nach DIN EN 1092-1 und ersetzen nicht das Datenblatt der konkreten Ausführung. Keine Aussage zur Druck- oder Temperatureignung und keine Werkstoffaussage. DN ist eine Kennzahl und keine Millimeterangabe – der Innendurchmesser weicht davon ab. Direktlink zu dieser Größe
Wo gemessen wird – am Anschweißende
Gemessen wird am Schweißende des Ansatzes an der Stirnebene – A an der verlängerten Außenfläche, S als volle Wand bis zur Bohrung, wie die Norm beide in Anhang A einträgt. Ist die Bohrung auf die Rohrwand ausgedreht, steht an der Stirnebene die reduzierte Wand Sp = T – S erst hinter der Ausdrehung.
Beim Vorschweißflansch (Typ 11 und 34) bemaßt EN 1092-1 das Schweißende mit dem Ansatz-Außendurchmesser A, gewählt wie der Rohr-Außendurchmesser nach EN 10220, und der Wanddicke S, einem Mindestwert nach der Rohrwand aus ISO 4200. Beide haben nur Plus-Grenzabmaße (Tabelle 22): A bis +3,0 mm bis DN 125, +4,5 mm bis DN 1200 und +6,0 mm darüber, S +1,0 bis +2,0 mm bei beidseitig bearbeitetem Ansatz, +2,0 bis +3,5 mm bei einseitig bearbeitetem oder unbearbeitetem Ansatz. Die Ansatzwand darf also dicker sein als das Nennmaß, nie dünner. Im Normbild (Anhang A, Bild A.1) sind beide an der Stirnebene eingetragen: A an der verlängerten Außenfläche, S als volle Wand bis zur Bohrung – die Fase schneidet die Wand nur scheinbar an, der Steg ist nicht S. Praktisch greift man S mit dem Messschieber dort, wo die Ansatzwand zylindrisch ist, direkt hinter dem Ende der Fase. Ist S größer als die Rohrwand T, wird nach Anhang A (Bild A.3) innen unter 15° +5/−0 auf die reduzierte Wand Sp = T ausgedreht – an der Stirnebene steht dann Sp, das bewusst kleiner ist als S und beim Typ 11 kein eigenes Grenzabmaß hat – es muss der Rohrwand entsprechen. S liest man erst dort, wo die Ausdrehung endet. Die Fase ist dieselbe wie beim Formstück: 30° +5/−0 mit Steg 1,6 ± 0,8 mm für 3 < S < 22 mm.
Typischer Messfehler: Die Ansatzwand über die Innenausdrehung messen und mit S vergleichen – dort gilt die reduzierte Wand Sp, die der Rohrwand entsprechen soll.
Faustregel: Die Ansatzwand S ist ein Mindestmaß – dicker ja, dünner nie.
So messen Sie richtig
Vier Maße bestimmen einen Flansch: Außendurchmesser D, Lochkreis K, Zahl und Durchmesser der Schraubenlöcher n × L und die Flanschdicke C. Den Lochkreis misst man von Lochmitte zu gegenüberliegender Lochmitte – oder einfacher von der Außenkante des einen Lochs zur Innenkante des gegenüberliegenden, das ergibt denselben Wert. Die Flanschdicke wird von der Dichtfläche bis zur Rückseite des Blatts gemessen: eine vorstehende Dichtleiste ist in C schon enthalten.
- Außendurchmesser D
- größter Durchmesser des Flanschblatts, über die Kante gemessen
- Lochkreisdurchmesser K
- Durchmesser des Kreises durch die Mittelpunkte der Schraubenlöcher – bei gerader Lochzahl von Lochmitte zu gegenüberliegender Lochmitte
- Schraubenlöcher n × L
- Löcher zählen, dann den Durchmesser eines Lochs messen – das Loch ist immer größer als die Schraube (Beispiel: Loch 18 mm, Schraube M16)
- Dichtleisten-Durchmesser d1
- Durchmesser der vorstehenden Dichtleiste, über ihre Außenkante gemessen
- Flanschdicke C2
- von der Dichtfläche bis zur Rückseite des Flanschblatts messen, nicht am Ansatz. Eine vorstehende Dichtleiste ist darin bereits enthalten und wird nicht dazugerechnet
- Ansatzdurchmesser N1
- am Übergang zum Flanschblatt messen, wo der Ansatz am dicksten ist – nicht am Anschweißende
- Wanddicke am Anschweißende S
- Wanddicke am Anschweißende, also am dünnen Ende des Ansatzes – volle Wand an der Stirnebene – bei Innenausdrehung steht dort Sp = Rohrwand, S erst dahinter
- Dichtleistenhöhe f1
- Höhe, um die die Dichtleiste über das Flanschblatt vorsteht
- Abstand benachbarter Schraubenlöcher
- bei gleichen Löchern von der Außenkante des einen zur Innenkante des anderen Lochs messen (in Messrichtung ist das dieselbe Seite) – das halbe Loch hier hebt das halbe Loch dort auf: genau das Mittenmaß. Gilt für den Lochkreis K wie für den Lochabstand, solange beide Löcher gleich groß sind
Ein Messwert trifft die Tabelle selten genau: DIN EN 1092-1 lässt am Lochkreis ±1,0 mm zu (Schrauben bis M24), am Außendurchmesser bis DN 150 ±2,0 mm und an einer Flanschdicke bis 18 mm +1,0/−1,3 mm. Die Maßzeichnung auf dieser Seite zeigt die Grenzabmaße zu jeder Größe.
Gemessen, aber nicht sicher, welche Größe es ist? Die Rückwärtssuche „Flansch bestimmen“ findet sie aus Ihren Werten, und der Norm-Check ordnet einen einzelnen Wert in die Grenzen der Norm ein.
Anschlussmaße sind typunabhängig: Außendurchmesser D, Lochkreis K, Löcher n × L und Dichtleiste d₁ gelten je DN und PN für alle Flanschtypen nach DIN EN 1092-1 – sie stehen hier mit in den Tabellen. Die typübergreifende Übersicht aller Druckstufen finden Sie in den Flanschmaßen PN 6 bis PN 40; typspezifisch sind Blattdicke, Höhe und Ansatz.
Der Vorschweißflansch (Typ 11) wird mit seinem kegeligen Ansatz stumpf an das Rohr geschweißt. Der durchlaufende Kraftfluss vom Blatt über den Ansatz ins Rohr macht ihn zur ersten Wahl bei höheren Drücken und Temperaturen, bei Lastwechseln und kritischen Medien – im Anlagenbau ist er der meistverbaute Flanschtyp. Einen Überblick über alle Bauformen und ihre ASME-Pendants gibt die Seite Flanschtypen international.
Die Spaltenköpfe verwenden die Maßbuchstaben aus dem Maßbild oben: A = Rohr-Außendurchmesser, n × ØL = Lochzahl × Lochdurchmesser, M = Schraubengröße, d₁ = Dichtleiste, K = Lochkreis, D = Außendurchmesser, C₂ = Blattdicke, H₂ = Höhe, N₁ = Ansatz-Durchmesser, s = Ansatzdicke.
Maßtabelle Vorschweißflansch PN 6: alle Größen DN 15–800
Ganze Tabelle anzeigen · mehr als 10 Zeilen
| DN | Rohr-AD (mm) 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₂ (mm) 3 | H₂ (mm) | N₁ (mm) | s (mm) 4 | Gewicht (kg) 5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 21,3 | 4 × 11 | M10 | 40 | 55 | 80 | 12 | 30 | 30 | 2,0 | 0,408 |
| 20 | 26,9 | 4 × 11 | M10 | 50 | 65 | 90 | 14 | 32 | 38 | 2,3 | 0,621 |
| 25 | 33,7 | 4 × 11 | M10 | 60 | 75 | 100 | 14 | 35 | 42 | 2,6 | 0,762 |
| 32 | 42,4 | 4 × 14 | M12 | 70 | 90 | 120 | 14 | 35 | 55 | 2,6 | 1,11 |
| 40 | 48,3 | 4 × 14 | M12 | 80 | 100 | 130 | 14 | 38 | 62 | 2,6 | 1,26 |
| 50 | 60,3 | 4 × 14 | M12 | 90 | 110 | 140 | 14 | 38 | 74 | 2,9 | 1,43 |
| 65 | 76,1 | 4 × 14 | M12 | 110 | 130 | 160 | 14 | 38 | 88 | 2,9 | 1,77 |
| 80 | 88,9 | 4 × 18 | M16 | 128 | 150 | 190 | 16 | 42 | 102 | 3,2 | 2,88 |
| 100 | 114,3 | 4 × 18 | M16 | 148 | 170 | 210 | 16 | 45 | 130 | 3,6 | 3,41 |
| 125 | 139,7 | 8 × 18 | M16 | 178 | 200 | 240 | 18 | 48 | 155 | 4,0 | 4,65 |
| 150 | 168,3 | 8 × 18 | M16 | 202 | 225 | 265 | 18 | 48 | 184 | 4,5 | 5,50 |
| 200 | 219,1 | 8 × 18 | M16 | 258 | 280 | 320 | 20 | 55 | 236 | 6,3 | 8,60 |
| 250 | 273,0 | 12 × 18 | M16 | 312 | 335 | 375 | 22 | 60 | 290 | 6,3 | 11,7 |
| 300 | 323,9 | 12 × 22 | M20 | 365 | 395 | 440 | 22 | 62 | 342 | 7,1 | 15,3 |
| 350 | 355,6 | 12 × 22 | M20 | 415 | 445 | 490 | 22 | 62 | 385 | 7,1 | 20,3 |
| 400 | 406,4 | 16 × 22 | M20 | 465 | 495 | 540 | 22 | 65 | 438 | 7,1 | 23,1 |
| 500 | 508 | 20 × 22 | M20 | 570 | 600 | 645 | 24 | 68 | 538 | 7,1 | 30,8 |
| 600 | 610 | 20 × 26 | M24 | 670 | 705 | 755 | 30 | 70 | 640 | 7,1 | 44,0 |
| 700 | 711 | 24 × 26 | M24 | 775 | 810 | 860 | 30 | 76 | 740 | – | 53,7 |
| 800 | 813 | 24 × 30 | M27 | 880 | 920 | 975 | 30 | 76 | 842 | – | 64,4 |
Maßtabelle Vorschweißflansch PN 10: alle Größen DN 80–800
| DN | Rohr-AD (mm) 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₂ (mm) 3 | H₂ (mm) | N₁ (mm) | s (mm) 4 | Gewicht (kg) 5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 88,9 | 8 × 18 | M16 | 138 | 160 | 200 | 20 | 50 | 105 | 3,2 | 3,92 |
| 200 | 219,1 | 8 × 22 | M20 | 268 | 295 | 340 | 24 | 62 | 234 | 6,3 | 11,6 |
| 250 | 273,0 | 12 × 22 | M20 | 320 | 350 | 395 | 26 | 68 | 292 | 6,3 | 15,8 |
| 300 | 323,9 | 12 × 22 | M20 | 370 | 400 | 445 | 26 | 68 | 342 | 7,1 | 18,3 |
| 350 | 355,6 | 16 × 22 | M20 | 430 | 460 | 505 | 26 | 68 | 385 | 7,1 | 25,3 |
| 400 | 406,4 | 16 × 26 | M24 | 482 | 515 | 565 | 26 | 72 | 440 | 7,1 | 30,6 |
| 450 | 457 | 20 × 26 | M24 | 532 | 565 | 615 | 28 | 72 | 488 | 7,1 | 35,1 |
| 500 | 508 | 20 × 26 | M24 | 585 | 620 | 670 | 28 | 75 | 542 | 7,1 | 40,5 |
| 600 | 610 | 20 × 30 | M27 | 685 | 725 | 780 | 30 | 82 | 642 | 7,1 | 52,9 |
| 700 | 711 | 24 × 30 | M27 | 800 | 840 | 895 | 35 | 85 | 746 | – | 75,8 |
| 800 | 813 | 24 × 33 | M30 | 905 | 950 | 1015 | 38 | 96 | 850 | – | 102 |
Maßtabelle Vorschweißflansch PN 16: alle Größen DN 10–600
Ganze Tabelle anzeigen · mehr als 10 Zeilen
| DN | Rohr-AD (mm) 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₂ (mm) 3 | H₂ (mm) | N₁ (mm) | s (mm) 4 | Gewicht (kg) 5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 17,2 | 4 × 14 | M12 | 40 | 60 | 90 | 16 | 35 | 28 | 1,8 | 0,678 |
| 15 | 21,3 | 4 × 14 | M12 | 45 | 65 | 95 | 16 | 38 | 32 | 2,0 | 0,768 |
| 20 | 26,9 | 4 × 14 | M12 | 58 | 75 | 105 | 18 | 40 | 40 | 2,3 | 1,09 |
| 25 | 33,7 | 4 × 14 | M12 | 68 | 85 | 115 | 18 | 40 | 46 | 2,6 | 1,30 |
| 32 | 42,4 | 4 × 18 | M16 | 78 | 100 | 140 | 18 | 42 | 56 | 2,6 | 1,91 |
| 40 | 48,3 | 4 × 18 | M16 | 88 | 110 | 150 | 18 | 45 | 64 | 2,6 | 2,15 |
| 50 | 60,3 | 4 × 18 | M16 | 102 | 125 | 165 | 18 | 45 | 74 | 2,9 | 2,53 |
| 65 6 | 76,1 | 8 × 18 | M16 | 122 | 145 | 185 | 18 | 45 | 92 | 2,9 | 3,03 |
| 80 | 88,9 | 8 × 18 | M16 | 138 | 160 | 200 | 20 | 50 | 105 | 3,2 | 3,92 |
| 100 | 114,3 | 8 × 18 | M16 | 158 | 180 | 220 | 20 | 52 | 131 | 3,6 | 4,62 |
| 125 | 139,7 | 8 × 18 | M16 | 188 | 210 | 250 | 22 | 55 | 156 | 4,0 | 6,30 |
| 150 | 168,3 | 8 × 22 | M20 | 212 | 240 | 285 | 22 | 55 | 184 | 4,5 | 7,81 |
| 200 | 219,1 | 12 × 22 | M20 | 268 | 295 | 340 | 24 | 62 | 235 | 6,3 | 11,5 |
| 250 | 273,0 | 12 × 26 | M24 | 320 | 355 | 405 | 26 | 70 | 292 | 6,3 | 16,7 |
| 300 | 323,9 | 12 × 26 | M24 | 378 | 410 | 460 | 28 | 78 | 344 | 7,1 | 22,1 |
| 350 | 355,6 | 16 × 26 | M24 | 438 | 470 | 520 | 30 | 82 | 390 | 8,0 | 32,8 |
| 400 | 406,4 | 16 × 30 | M27 | 490 | 525 | 580 | 32 | 85 | 445 | 8,0 | 41,1 |
| 500 | 508 | 20 × 33 | M30 | 610 | 650 | 715 | 36 | 84 | 548 | 8,0 | 66,2 |
| 600 | 610 | 20 × 36 | M33 | 725 | 770 | 840 | 40 | 88 | 670 | 8,8 | 104 |
Maßtabelle Vorschweißflansch PN 25: alle Größen DN 200–800
| DN | Rohr-AD (mm) 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₂ (mm) 3 | H₂ (mm) | N₁ (mm) | s (mm) 4 | Gewicht (kg) 5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 219,1 | 12 × 26 | M24 | 278 | 310 | 360 | 30 | 80 | 244 | 6,3 | 17,1 |
| 250 | 273,0 | 12 × 30 | M27 | 335 | 370 | 425 | 32 | 88 | 298 | 7,1 | 24,3 |
| 300 | 323,9 | 16 × 30 | M27 | 395 | 430 | 485 | 34 | 92 | 352 | 8,0 | 31,8 |
| 350 | 355,6 | 16 × 33 | M30 | 450 | 490 | 555 | 38 | 100 | 398 | 8,0 | 48,8 |
| 400 | 406,4 | 16 × 36 | M33 | 505 | 550 | 620 | 40 | 110 | 452 | 8,8 | 63,3 |
| 450 | 457 | 20 × 36 | M33 | 555 | 600 | 670 | 46 | 110 | 500 | 8,8 | 76,0 |
| 500 | 508 | 20 × 36 | M33 | 615 | 660 | 730 | 48 | 125 | 558 | 10,0 | 97,0 |
| 600 | 610 | 20 × 39 | M36 | 720 | 770 | 845 | 48 | 125 | 660 | 11,0 | 121 |
| 700 | 711 | 24 × 42 | M39 | 820 | 875 | 960 | 50 | 129 | 760 | – | 155 |
| 800 | 813 | 24 × 48 | M45 | 930 | 990 | 1085 | 53 | 138 | 864 | – | 205 |
Maßtabelle Vorschweißflansch PN 40: alle Größen DN 10–600
Ganze Tabelle anzeigen · mehr als 10 Zeilen
| DN | Rohr-AD (mm) 1 | n × ØL (mm) | M 2 | Ød₁ (mm) | ØK (mm) | ØD (mm) | C₂ (mm) 3 | H₂ (mm) | N₁ (mm) | s (mm) 4 | Gewicht (kg) 5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 17,2 | 4 × 14 | M12 | 40 | 60 | 90 | 16 | 35 | 28 | 1,8 | 0,678 |
| 15 | 21,3 | 4 × 14 | M12 | 45 | 65 | 95 | 16 | 38 | 32 | 2,0 | 0,768 |
| 20 | 26,9 | 4 × 14 | M12 | 58 | 75 | 105 | 18 | 40 | 40 | 2,3 | 1,09 |
| 25 | 33,7 | 4 × 14 | M12 | 68 | 85 | 115 | 18 | 40 | 46 | 2,6 | 1,30 |
| 32 | 42,4 | 4 × 18 | M16 | 78 | 100 | 140 | 18 | 42 | 56 | 2,6 | 1,91 |
| 40 | 48,3 | 4 × 18 | M16 | 88 | 110 | 150 | 18 | 45 | 64 | 2,6 | 2,15 |
| 50 | 60,3 | 4 × 18 | M16 | 102 | 125 | 165 | 20 | 48 | 75 | 2,9 | 2,85 |
| 65 | 76,1 | 8 × 18 | M16 | 122 | 145 | 185 | 22 | 52 | 90 | 2,9 | 3,68 |
| 80 | 88,9 | 8 × 18 | M16 | 138 | 160 | 200 | 24 | 58 | 105 | 3,2 | 4,78 |
| 100 | 114,3 | 8 × 22 | M20 | 162 | 190 | 235 | 24 | 65 | 134 | 3,6 | 6,46 |
| 125 | 139,7 | 8 × 26 | M24 | 188 | 220 | 270 | 26 | 68 | 162 | 4,0 | 8,86 |
| 150 | 168,3 | 8 × 26 | M24 | 218 | 250 | 300 | 28 | 75 | 192 | 4,5 | 11,7 |
| 200 | 219,1 | 12 × 30 | M27 | 285 | 320 | 375 | 34 | 88 | 244 | 6,3 | 21,0 |
| 250 | 273,0 | 12 × 33 | M30 | 345 | 385 | 450 | 38 | 105 | 306 | 7,1 | 34,2 |
| 300 | 323,9 | 16 × 33 | M30 | 410 | 450 | 515 | 42 | 115 | 362 | 8,0 | 47,6 |
| 350 | 355,6 | 16 × 36 | M33 | 465 | 510 | 580 | 46 | 125 | 408 | 8,8 | 69,3 |
| 400 | 406,4 | 16 × 39 | M36 | 535 | 585 | 660 | 50 | 135 | 462 | 11,0 | 98,0 |
| 500 | 508 | 20 × 42 | M39 | 615 | 670 | 755 | 57 | 140 | 562 | 14,2 | 130 |
| 600 | 610 | 20 × 48 | M45 | 735 | 795 | 890 | 72 | 150 | 666 | 16,0 | 209 |
Weitere lieferbare Abmessungen (29)
Ganze Tabelle anzeigen · mehr als 20 Zeilen
| DN | PN |
|---|---|
| 10 | 6 |
| 450 | 6 |
| 10 | 10 |
| 15 | 10 |
| 20 | 10 |
| 25 | 10 |
| 32 | 10 |
| 40 | 10 |
| 50 | 10 |
| 65 | 10 |
| 100 | 10 |
| 125 | 10 |
| 150 | 10 |
| 450 | 16 |
| 700 | 16 |
| 800 | 16 |
| 10 | 25 |
| 15 | 25 |
| 20 | 25 |
| 25 | 25 |
| 32 | 25 |
| 40 | 25 |
| 50 | 25 |
| 65 | 25 |
| 80 | 25 |
| 100 | 25 |
| 125 | 25 |
| 150 | 25 |
| 450 | 40 |
Bestellmaße und von uns gerechnete Werte; lieferbar ab Lager oder auf Bestellung, Verfügbarkeit auf Anfrage. Grenzabmaße und Normangaben: siehe Haupttabelle und Normausgabe.
So bestellen Sie eindeutig: die Bezeichnung nach DIN EN 1092-1
Die Norm sieht eine durchgängige Bezeichnungssystematik vor: Flansch EN 1092-1, dann Typ und Dichtflächenform, Nennweite, Druckstufe und Werkstoff. Ein Vorschweißflansch Typ 11 mit Dichtfläche Form B1, DN 200, PN 40 aus P250GH heißt damit:
Flansch EN 1092-1/11 B1/DN 200/PN 40/P250GH
Soll der Ansatz eine vom Normwert abweichende Wanddicke erhalten – etwa passend zu einem dickwandigen Rohr –, wird die gewünschte Ansatzdicke s in Millimetern vor dem Werkstoff ergänzt, zum Beispiel Flansch EN 1092-1/11 B1/DN 200/PN 40/10/P250GH für s = 10 mm. Wer beide Angaben mitliefert, bekommt ohne Rückfrage den passenden Flansch – die Bohrung wird beim Vorschweißflansch auf den Rohr-Innendurchmesser abgestimmt.
1 Rohr-AD = Außendurchmesser des passenden Rohrs (in der Norm: „Außendurchmesser des Ansatzes" A). Die Bohrung des Vorschweißflanschs folgt dem Rohr-Innendurchmesser und richtet sich damit nach der Rohrwanddicke – bei der Bestellung angeben.
2 M = metrische Schraubengröße nach DIN EN 1092-1; der Lochdurchmesser ØL ist immer größer als das Schraubengewinde.
3 Blattdicke C₂ einschließlich Dichtleistenhöhe f₁ (Dichtflächenform B1).
4 s = Wanddicke am Anschweißende (Normwert). Abweichende Ansatzdicken sind nach DIN EN 1092-1 möglich und werden in der Bezeichnung angegeben – siehe Bestellbeispiel. Ab DN 700 legt die Norm keine Ansatzdicke fest („–") – Ausführung nach Vereinbarung, in der Regel passend zur Rohrwanddicke.
5 Gewichte sind Richtwerte für Stahlflansche; je nach Hersteller und Ausführung sind geringe Abweichungen möglich.
6 DN 65 hat bei PN 10 und PN 16 nach DIN EN 1092-1 8 Schraubenlöcher. Ältere Flansche nach DIN 2501 haben hier 4 Löcher und sind im Anlagenbestand noch verbreitet – bei Ersatz- und Erweiterungsbestellungen das Lochbild prüfen.
Für DN 10 bis DN 40 sind die Typ-11-Maße der Druckstufen PN 10, PN 16 und PN 25 mit PN 40 identisch; für DN 50 bis DN 150 gilt dies jeweils für PN 10 mit PN 16 sowie PN 25 mit PN 40. Für DN 700 und DN 800 ist die Druckstufe PN 40 nicht genormt.
Sie haben den Flansch vor sich, aber keine Bezeichnung? Tragen Sie Außendurchmesser, Blattdicke, Lochzahl und Lochkreis ein – die Rückwärtssuche bestimmt die Größe über die Grenzabmaße der Norm. Umgekehrt: einen einzelnen Messwert ordnet der Norm-Check gegen die Grenzmaße ein.

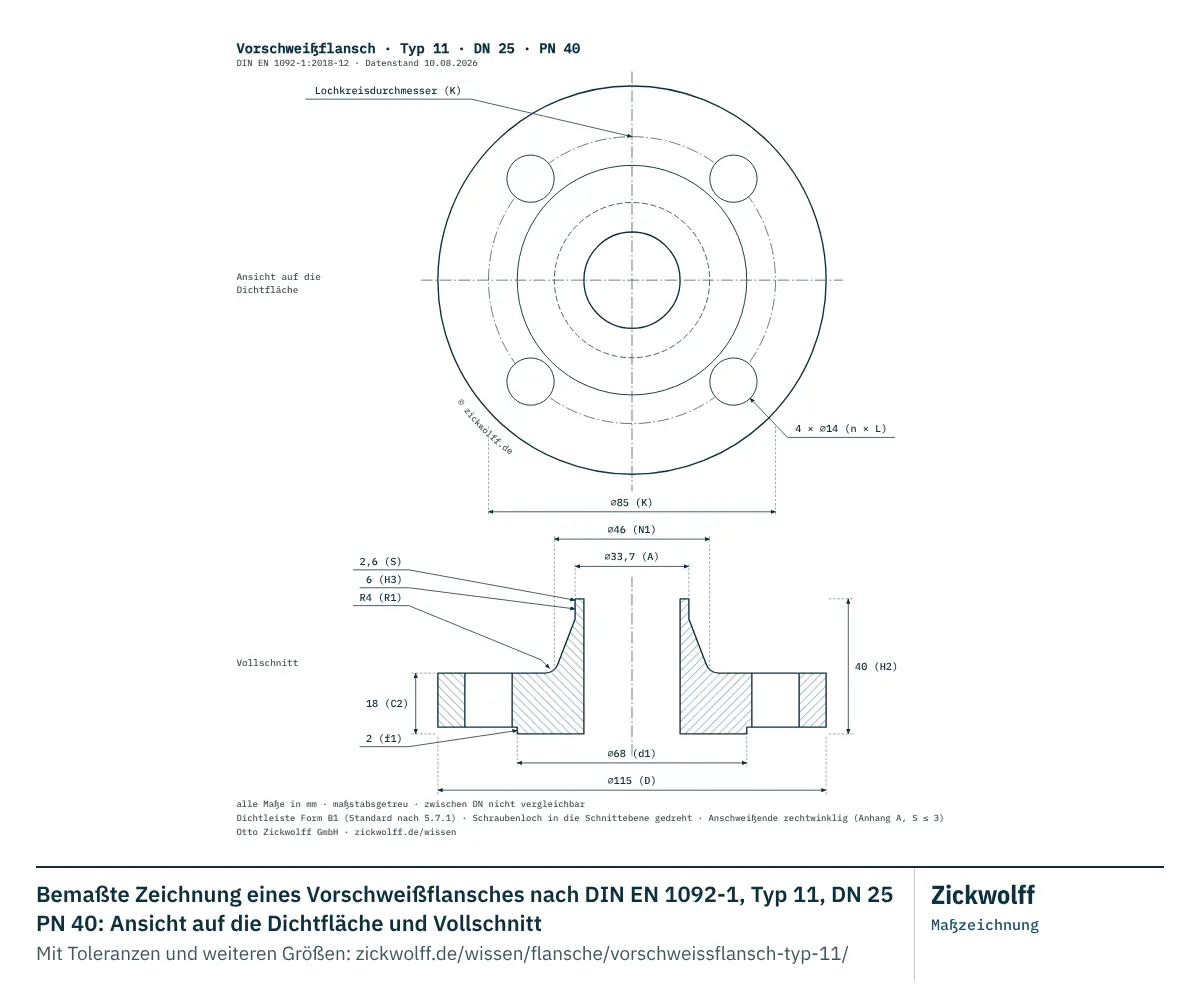

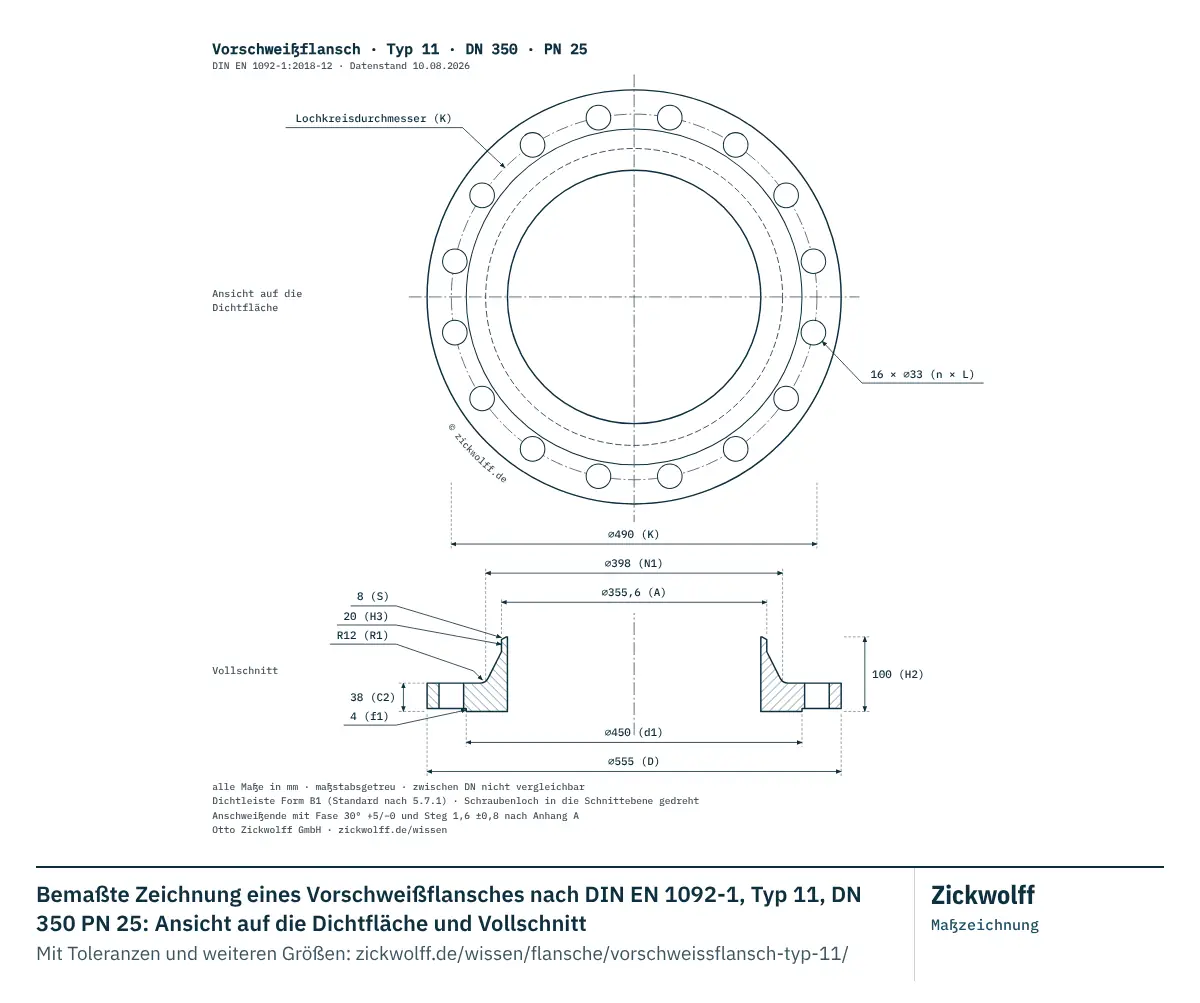

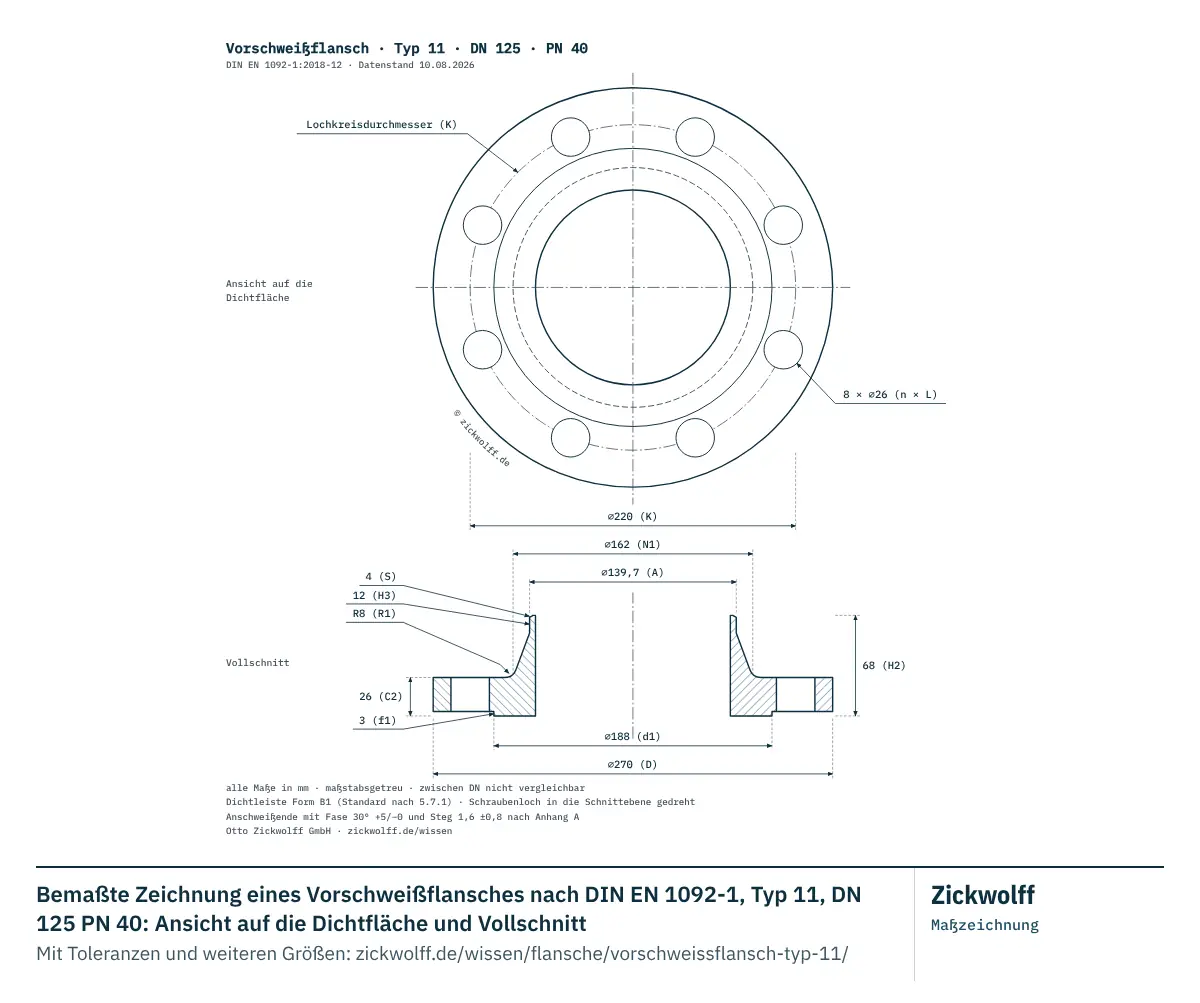

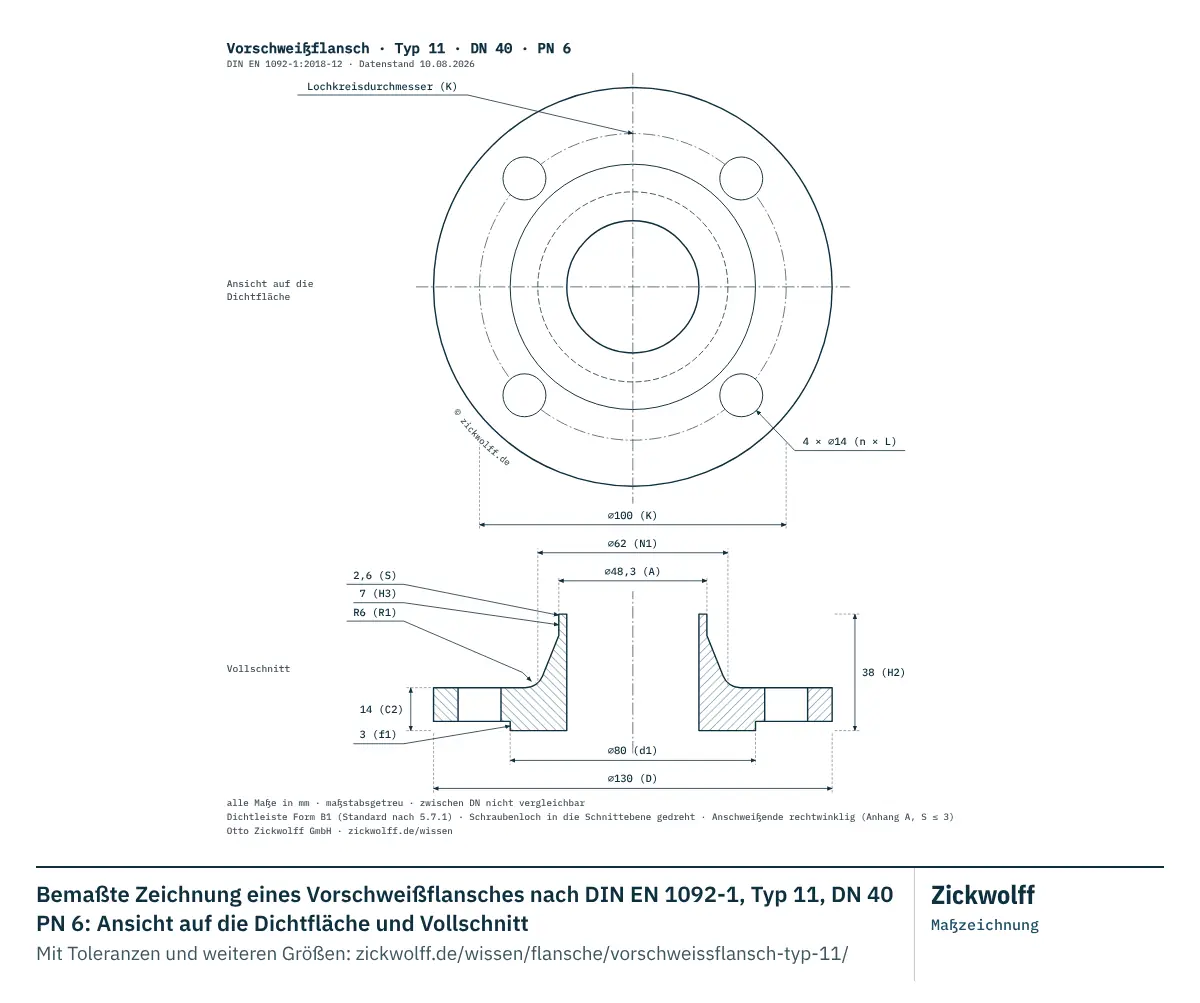

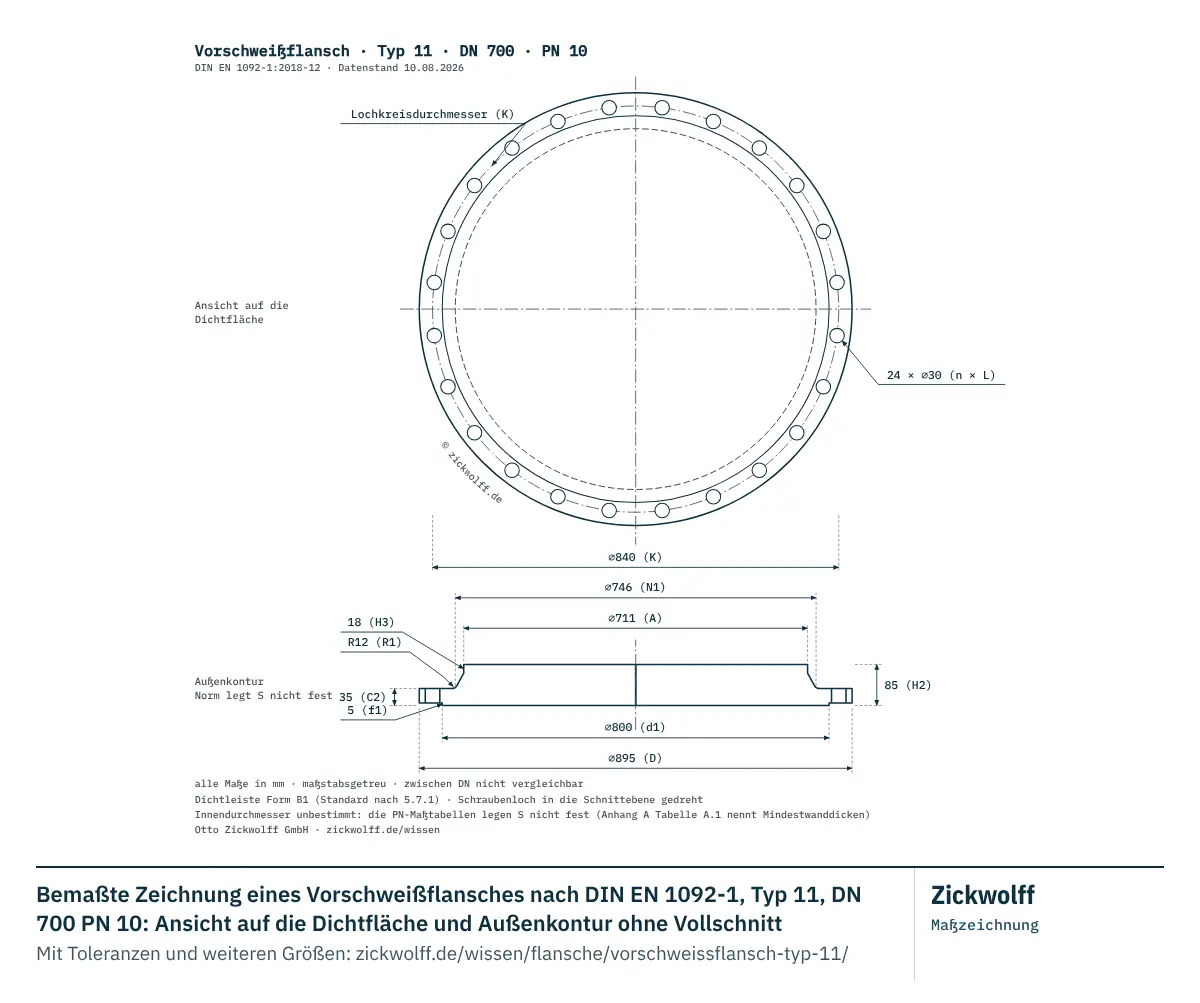

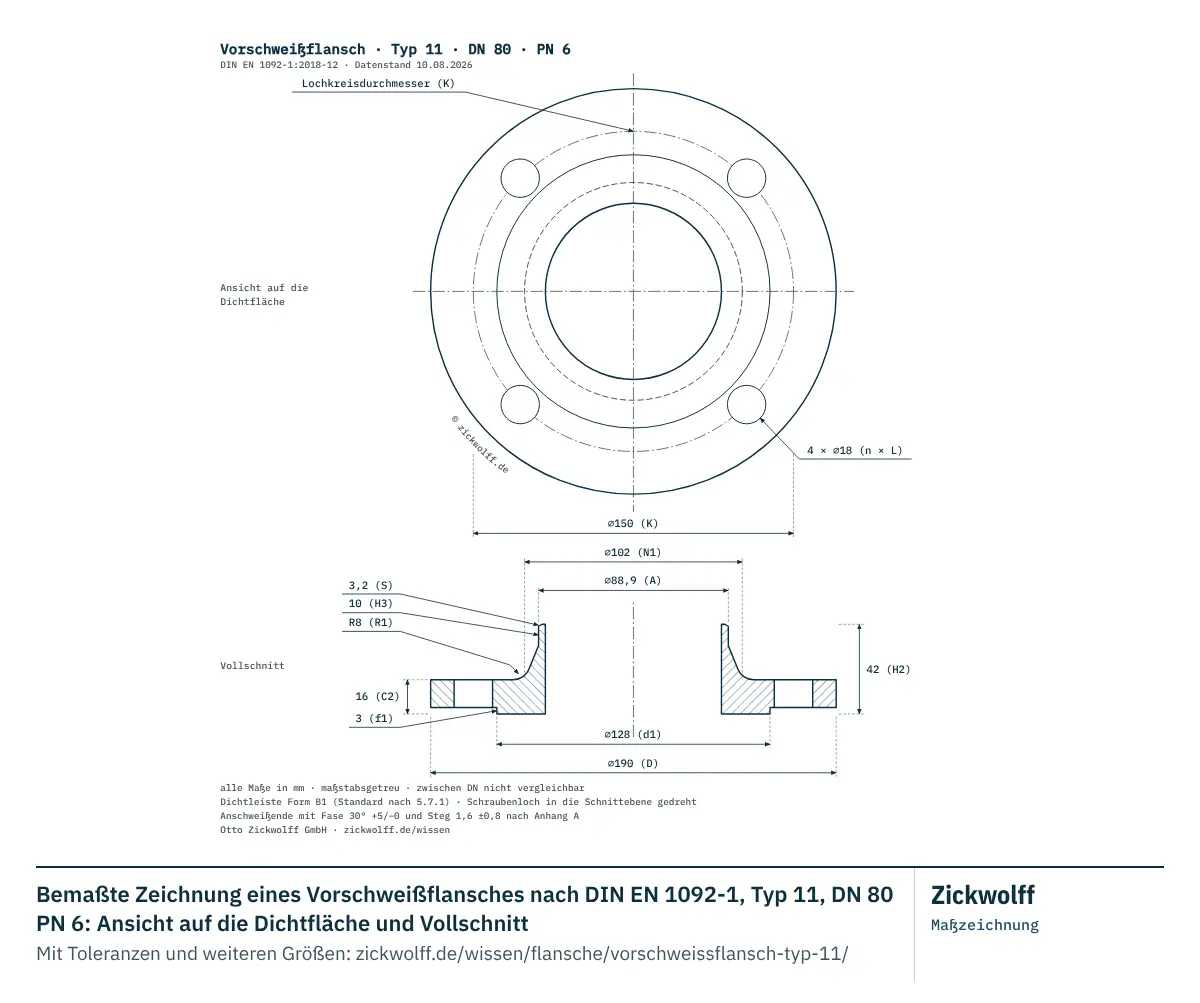

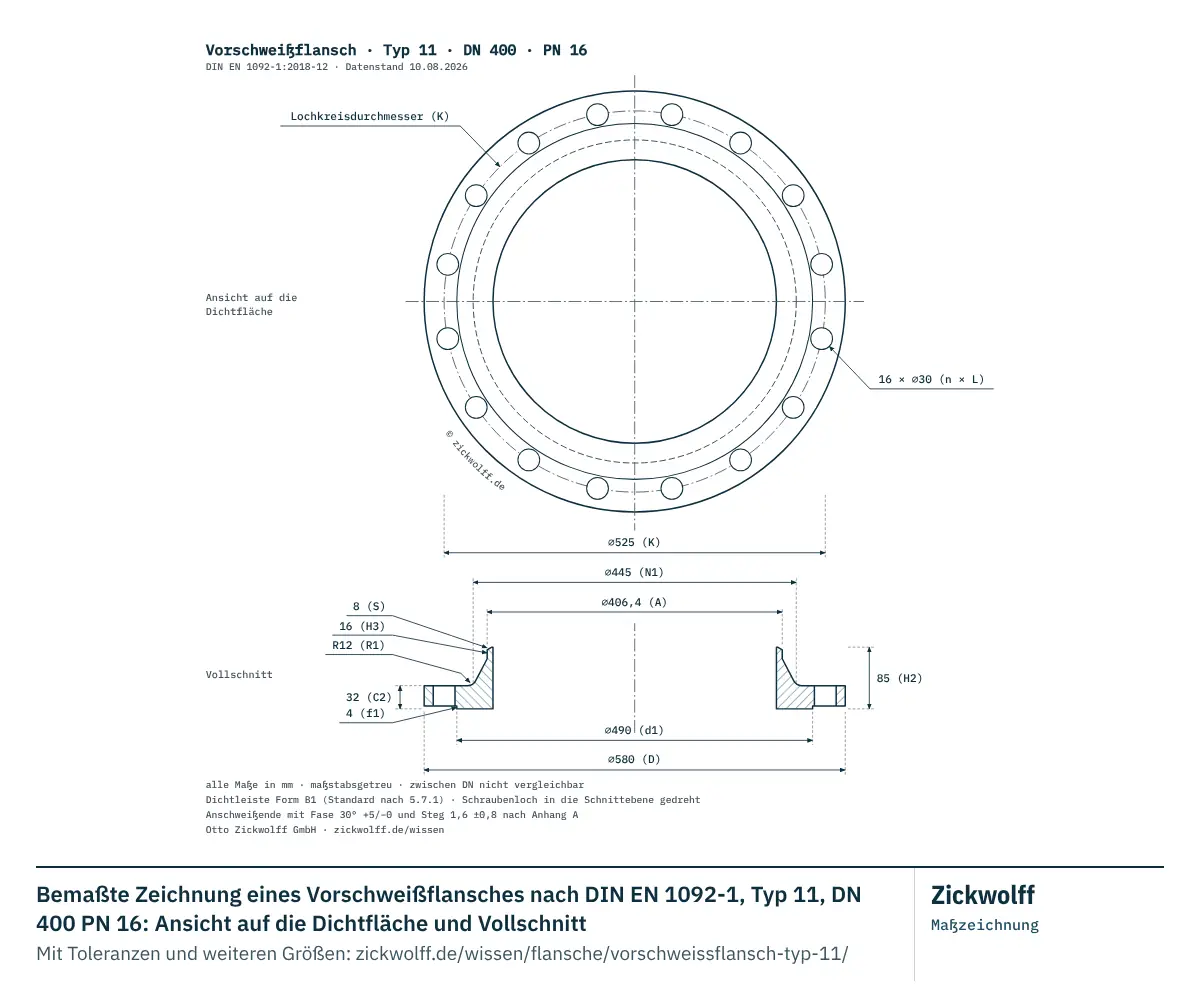

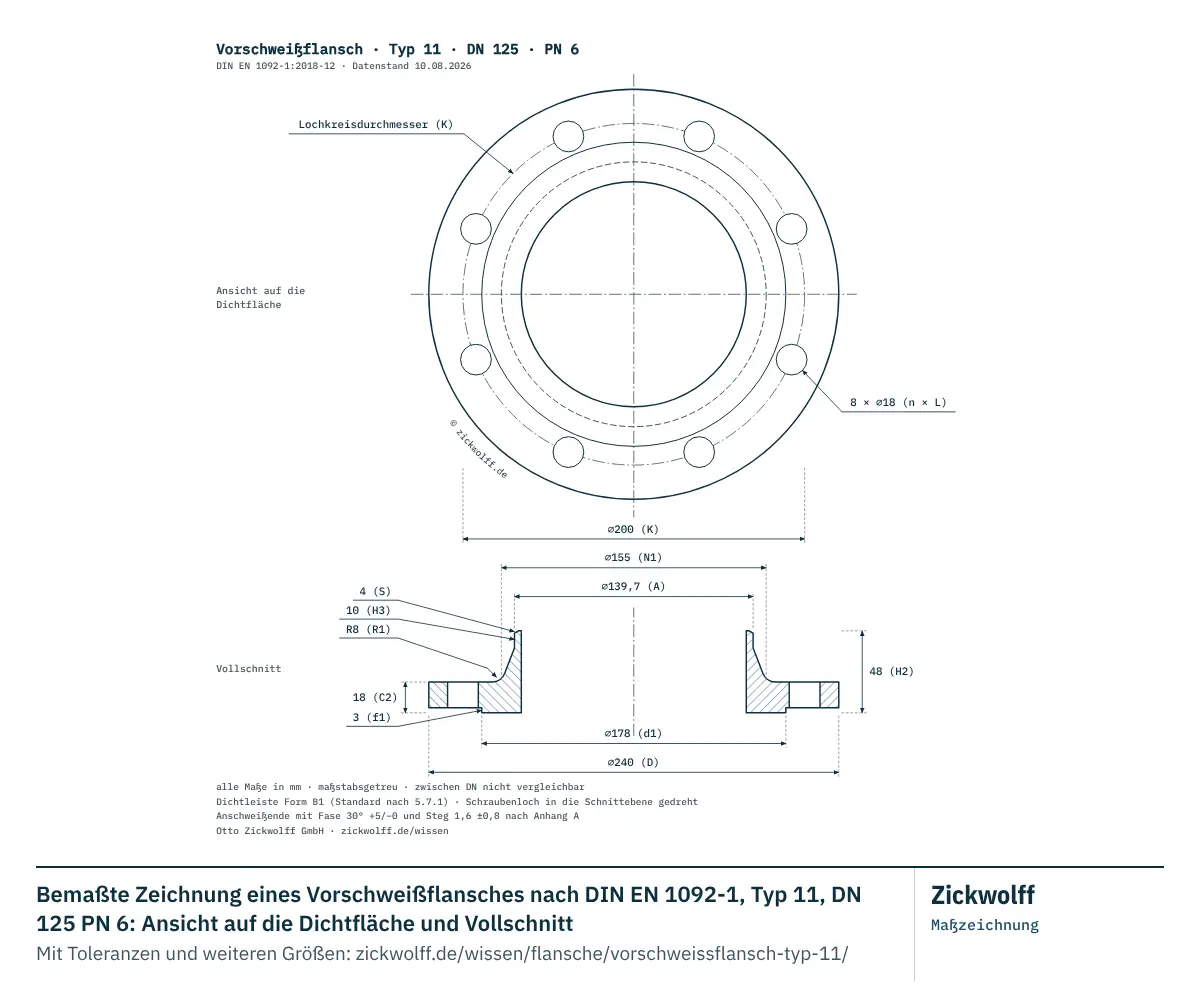

Maßzeichnungen als Bild – Größen aus unserem Kernsortiment
Für die Größen unseres Kernsortiments gibt es die Maßzeichnung auch als Bilddatei – mit den Nennmaßen, ohne Toleranzen. Toleranzen und alle weiteren Größen zeigt die Maßzeichnung oben.
Alle 66 Maßzeichnungen anzeigen
DN 15 PN 6
DN 20 PN 6
DN 25 PN 6
DN 32 PN 6
DN 40 PN 6
DN 50 PN 6
DN 65 PN 6
DN 80 PN 6
DN 100 PN 6
DN 125 PN 6
DN 150 PN 6
DN 200 PN 6
DN 250 PN 6
DN 300 PN 6
DN 200 PN 10
DN 250 PN 10
DN 300 PN 10
DN 350 PN 10
DN 400 PN 10
DN 450 PN 10
DN 500 PN 10
DN 600 PN 10
DN 700 PN 10
DN 800 PN 10
DN 10 PN 16
DN 15 PN 16
DN 25 PN 16
DN 50 PN 16
DN 65 PN 16
DN 80 PN 16
DN 100 PN 16
DN 125 PN 16
DN 150 PN 16
DN 200 PN 16
DN 250 PN 16
DN 300 PN 16
DN 350 PN 16
DN 400 PN 16
DN 500 PN 16
DN 600 PN 16
DN 200 PN 25
DN 250 PN 25
DN 300 PN 25
DN 350 PN 25
DN 400 PN 25
DN 500 PN 25
DN 600 PN 25
DN 800 PN 25
DN 10 PN 40
DN 15 PN 40
DN 20 PN 40
DN 25 PN 40
DN 32 PN 40
DN 40 PN 40
DN 50 PN 40
DN 65 PN 40
DN 80 PN 40
DN 100 PN 40
DN 125 PN 40
DN 150 PN 40
DN 200 PN 40
DN 250 PN 40
DN 300 PN 40
DN 350 PN 40
DN 400 PN 40
DN 500 PN 40
Häufige Fragen
Wo finde ich die Abmessungen für einen Vorschweißflansch DN 100 PN 16 nach EN 1092-1 Typ 11?
In der Maßtabelle auf dieser Seite stehen alle lieferbaren Größen nach EN 1092-1 Typ 11; die Maßzeichnung darüber zeigt die gewählte Größe mit allen Maßen und Toleranzen und lässt sich als PDF drucken - das Datenblatt für Ihre Größe.
Wo werden Wanddicke S und Ansatzdurchmesser A am Vorschweißflansch gemessen – und warum darf S nur nach oben abweichen?
An der Stirnebene des Schweißendes, als volle Wand wie im Normbild (EN 1092-1, Abschnitt 5.6, Tabelle 22 und Anhang A). S ist als Mindestwert passend zur Rohrwand definiert, deshalb gibt Tabelle 22 nur Plus-Grenzabmaße – dicker ist erlaubt, dünner nicht. Wo der Innendurchmesser auf die Rohrwand ausgedreht ist (Anhang A, Bild A.3), gilt an dieser Stelle die reduzierte Wand Sp.
Sie benötigen diesen Flansch?
Was hier steht, führen wir – ab Lager oder auf Bestellung; was fehlt, finden wir.
Senden Sie uns, was Sie haben – Bezeichnung, Norm, Menge, Termin. Wir prüfen Zuordnung und Liefermöglichkeit und melden uns.
Jetzt anfragenVorschweißflansche direkt bestellen
Sie kennen DN, PN und Werkstoff? Im Zickwolff-Sortiment finden Sie Vorschweißflansche nach DIN EN 1092-1 in Stahl und Edelstahl.
Ihre Anfrage an Zickwolff
Senden Sie uns, was Sie haben – Bezeichnung, Norm, Menge, Termin. Den Rest klären wir mit Ihnen.
Eine Position oder eine Frage
Anfrage senden
Nicht lagernd? Wir beschaffen es – auch Einzelteile.
Bezeichnung, Norm und Menge genügen.
Mehrere Positionen
Stückliste senden
200 Positionen? Eine Stückliste genügt – wir liefern komplett.
Als Datei anhängen.
Hilfreich, falls schon bekannt: Projekt und Land, Termin, Zeugnisse, Verpackung und Sprache der Packlisten. Fehlt etwas, fragen wir nach.
Es eilt
Express anfragen
Bis wann brauchen Sie es? Express-Lieferung, auf Wunsch bis auf die Baustelle.
Schreiben Sie dazu, bis wann Sie das Material brauchen – wir sagen Ihnen, was möglich ist.
Wie diese Daten entstehen. Diese Seite gibt keine Norm wieder. Sie zeigt die Maße, die man für Anfrage, Bestellung und Einbau braucht – für Größen, die wir liefern, abgeglichen mit Unterlagen von Herstellwerken und Lieferanten und mit unseren eigenen Artikeldaten. Was hier steht, ist so, wie der Markt es liefert und gegen die Norm geprüft – oder von uns berechnet. Wie wir Quellen auswählen und aktuell halten: Über dieses Wissen.
Maße: so, wie der Markt sie liefert – aus Unterlagen von Herstellwerken und Lieferanten und aus unseren eigenen Artikeldaten, gegen DIN EN 1092-1 geprüft. Angaben ohne Gewähr – maßgeblich sind stets die aktuellen Normtexte und die technischen Datenblätter des Herstellers. Welcher Art jeder Wert ist – Normmaß, von uns berechnet oder Richtwert aus unserer Handelspraxis – steht in der Maßtabelle in einer eigenen Spalte. Die Auswahl der gezeigten Größen folgt unserem Liefer- und Lagerprogramm; Gliederung, Benennungen und Erklärungen sind unsere eigenen. Diese Tabellen ersetzen nicht den Normtext – maßgeblich ist die jeweils aktuelle Norm.
