Dichtschellen, Edelstahl-Dichtbänder und Anbohrschellen

Welche Schelle für welches Rohr

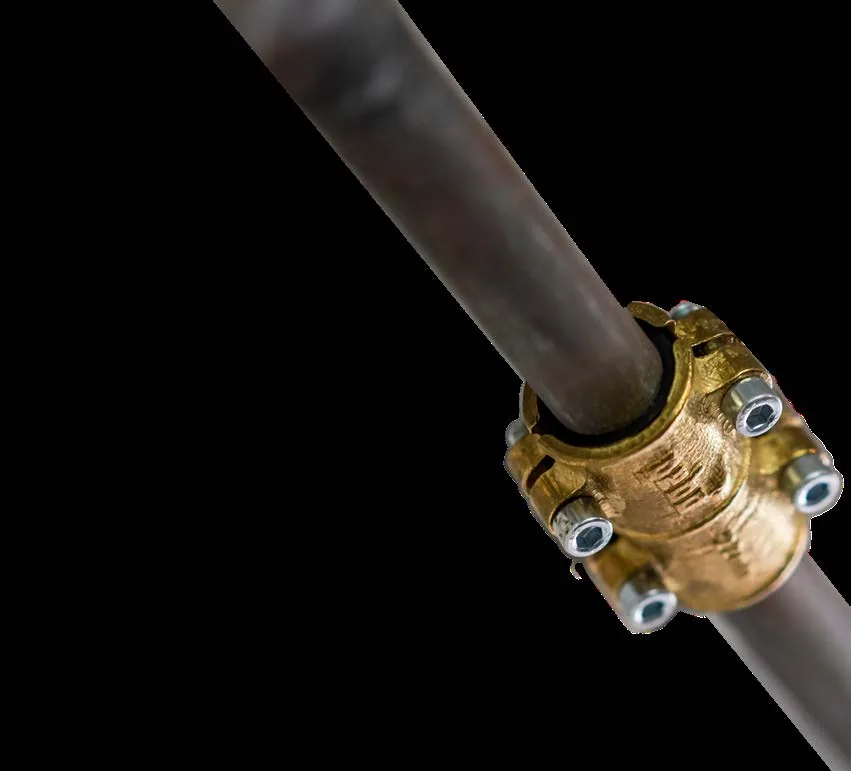

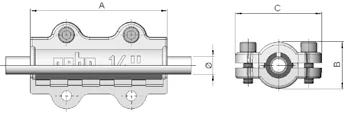

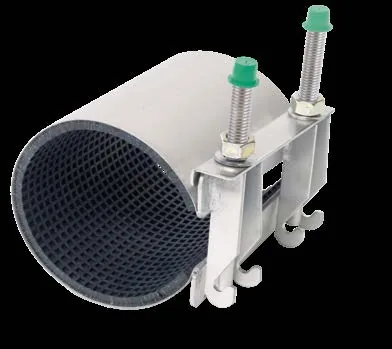

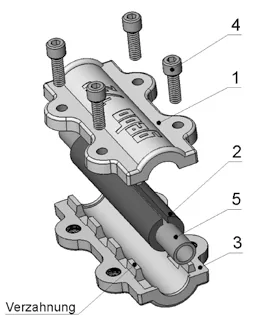

Drei Bauarten, drei Rohrwelten. Die Temperguss-Dichtschelle Typ DS (Gebo Baureihe 252/260, GF PRIMOFIT kurz und lang) ist für Gewinderohr nach EN 10255 gebaut: zwei Halbschalen mit Innensechskantschrauben, EPDM-Manschette, 17,2 bis 114,3 mm (Gebo 260 ab 17,2 mm, Gebo 252 und GF ab 21,3 mm). Die Messing-Dichtschelle Typ MD (Gebo 620, GF PRIMOFIT Messing) gehört auf Kupferrohr nach EN 1057 von 10 bis 54 mm – und auf Edelstahlrohr, wenn der Außendurchmesser dem Kupfermaß entspricht. Das Edelstahl-Dichtband (gebounifix mini, middle, maxi; GF Rohrbruchdichtband mit NBR-Dichtung bis 80 °C) spannt ein Band mit Gummimanschette (bei Gebo vollflächig verklebt, mit Wabenstruktur) über Bereiche statt über ein Maß: 21–25, 26–30 mm und so weiter, für glatte Rohre aus Stahl, Siederohr, Kupfer, Edelstahl, bei middle und maxi auch Guss und Faserzement, und für Kunststoffrohr – dort aber nur kurzfristig und nur bei Kaltwasser.

Nachträglich abzweigen: Anbohrschellen und Anbohrsättel

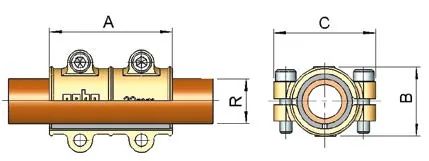

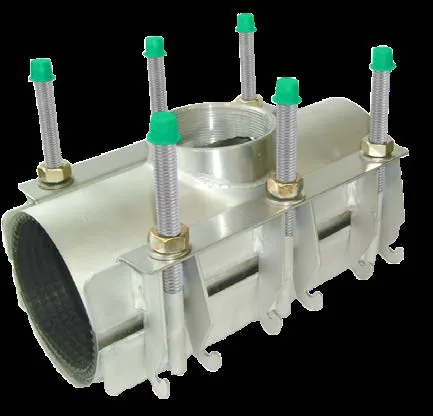

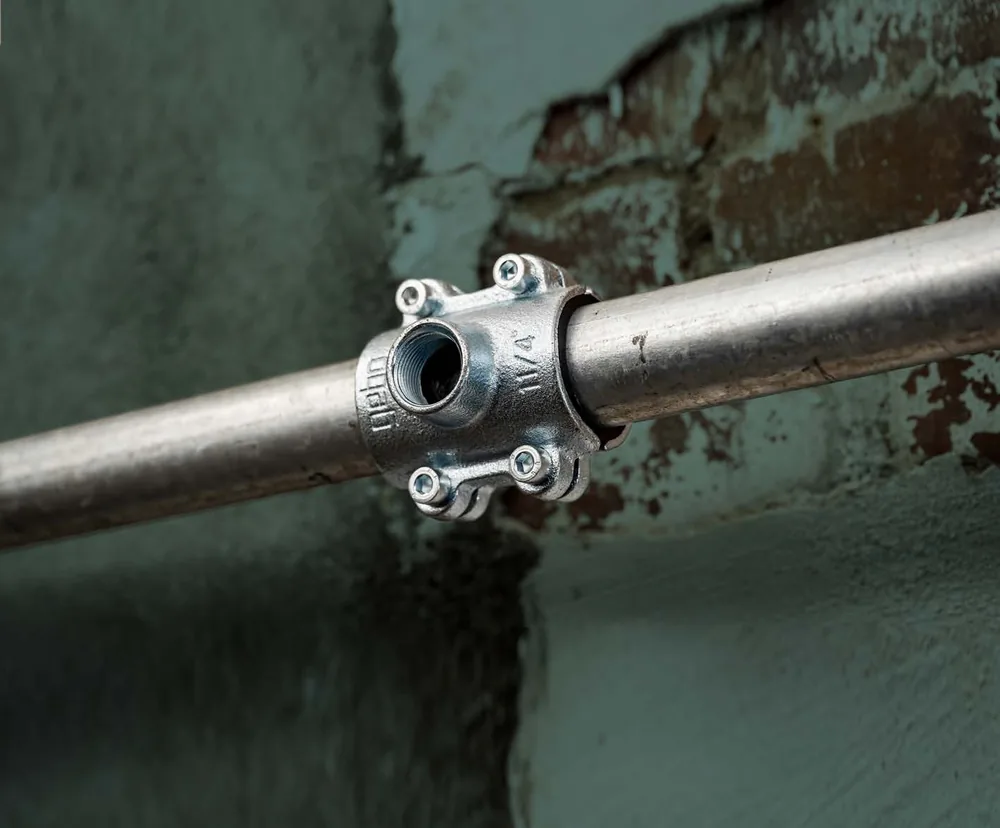

Die Temperguss-Anbohrschelle Typ ANB (Gebo 261 für 17,2 bis 114,3 mm, GF PRIMOFIT für 1/2 bis 2 Zoll) sitzt wie eine Dichtschelle auf dem Gewinderohr, trägt aber einen Abgang mit Innengewinde – Gebo Rp 3/8 bis 2 Zoll, GF Rp 1/2 bis 1 Zoll – für den nachträglichen Abzweig in Wasser- und Heizungsleitungen, Trinkwasser 25 °C/16 bar, Heizung 90 °C/6 bar. Gebohrt wird durch den Abgang mit einer Lochsäge, damit die Gewindegänge heil bleiben. Für Kupferrohr gibt es die Messing-Anbohrschelle Typ MB. Der Edelstahl-Anbohrsattel (gebounifix) ist die Tiefbau-Ausführung: 60 mm breites, innen gummiertes Band für Rohre von 88 bis 285 mm, Abgänge 1/2 bis 2 Zoll – Gebo empfiehlt ihn besonders bei Kunststoffrohr.

Einsatzgrenzen je Medium

Die Dichtschelle trägt, was das Rohr trägt – innerhalb der Herstellerwerte. Bei den Edelstahl-Dichtbändern hängt der zulässige Druck von Rohrart, Durchmesser, Schaden und Teiligkeit ab; die maxi-Werte sind Richtwerte des Herstellers (16 bar bis 230 mm einteilig, abnehmend bis 2 bar bei 1000 mm). Gas nur mit NBR-Manschette und nur außerhalb von Gebäuden (Faustregel FR-19).

Herstellerangaben; maßgeblich sind die Montageanleitungen der jeweiligen Baureihe.

Die richtige Baulänge und Teiligkeit

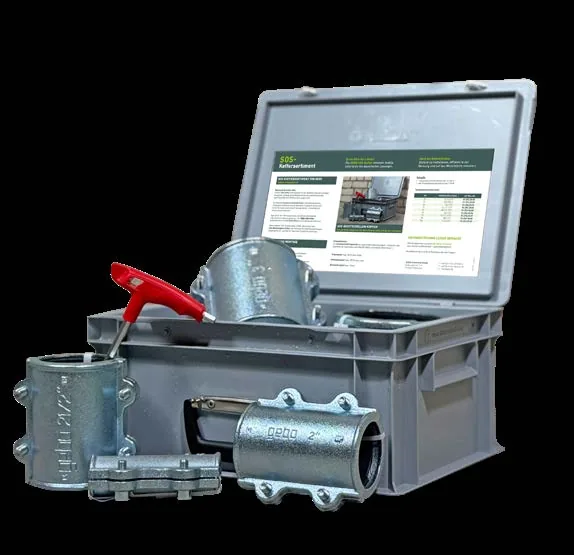

Bei Dichtschellen und Bändern zählt neben dem Außendurchmesser die Länge des Schadens: Die Manschette muss ihn mit Rand überdecken. gebounifix mini gibt es in 60 mm (ein Bolzen) und 100 mm (zwei Bolzen), middle in 100 und 150 mm, maxi von 150 bis 1000 mm – die Faustformel des Herstellers: Schadensmaß plus Rohrdurchmesser, bei PE plus 50 Prozent. Die Teiligkeit der maxi folgt dem Durchmesser: einteilig bis 350 mm, zweiteilig ab 88 mm, dreiteilig ab 270 mm bis 1000 mm (Bereiche je Ausführung laut Gebo-Auswahltabelle). Für die Werkstatt oder das Fahrzeug gibt es die Reparaturboxen S (60–170 mm), L (48–359 mm) und XL (90–669 mm) mit EPDM oder NBR – im Artikelstamm, wir beschaffen sie.

Was wir lagern

Temperguss-Dichtschellen DS 1/2 bis 4 Zoll, Messing-Dichtschellen MD 12 bis 28 mm, gebounifix mini 21 bis 45 mm (Baulänge 60); von GF die Temperguss-Dichtschellen 1/2 bis 2 Zoll, die Messing-Dichtschellen 12 bis 54 mm und das Rohrbruchdichtband 21 bis 117 mm. Anbohrschellen, middle- und maxi-Bänder, die Reparaturboxen und Anbohrsättel beschaffen wir.
