Nahtlose Edelstahlrohre nach DIN EN 10216-5: Maße, Gewichte und Grenzabmaße

Längen: was die Norm offenlässt und was der Markt führt

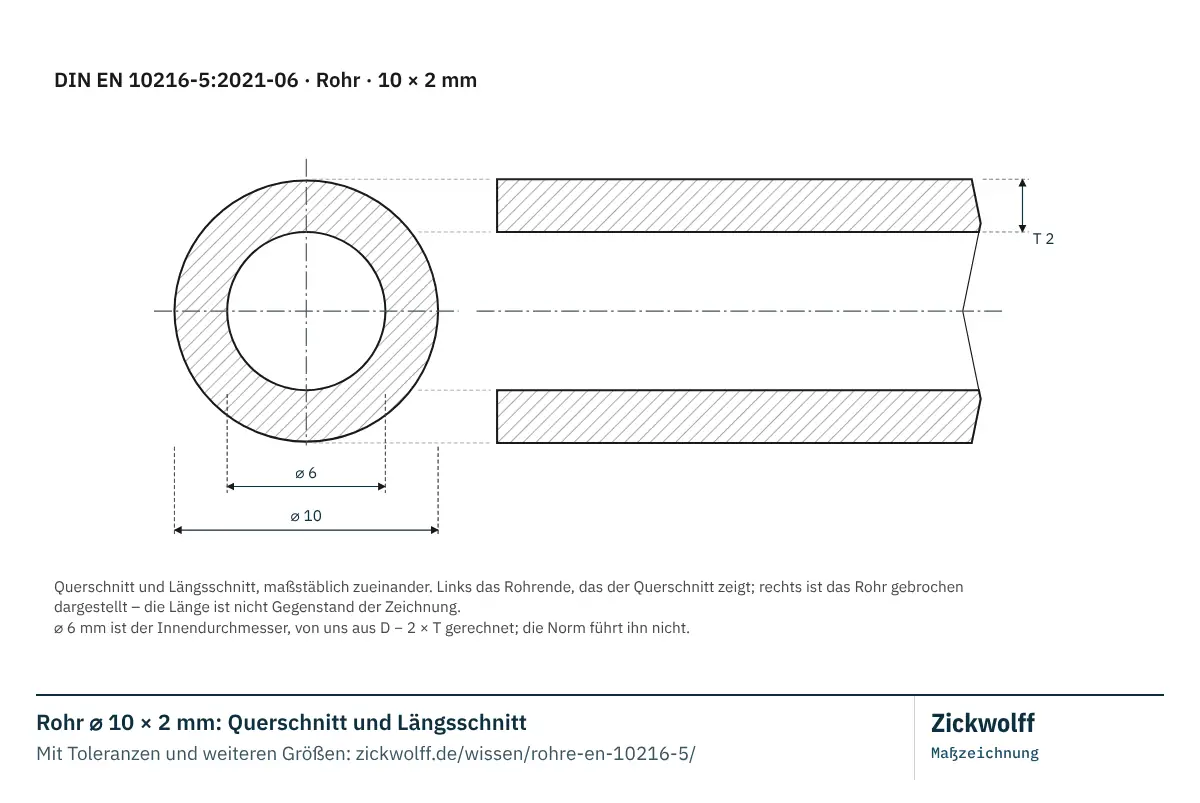

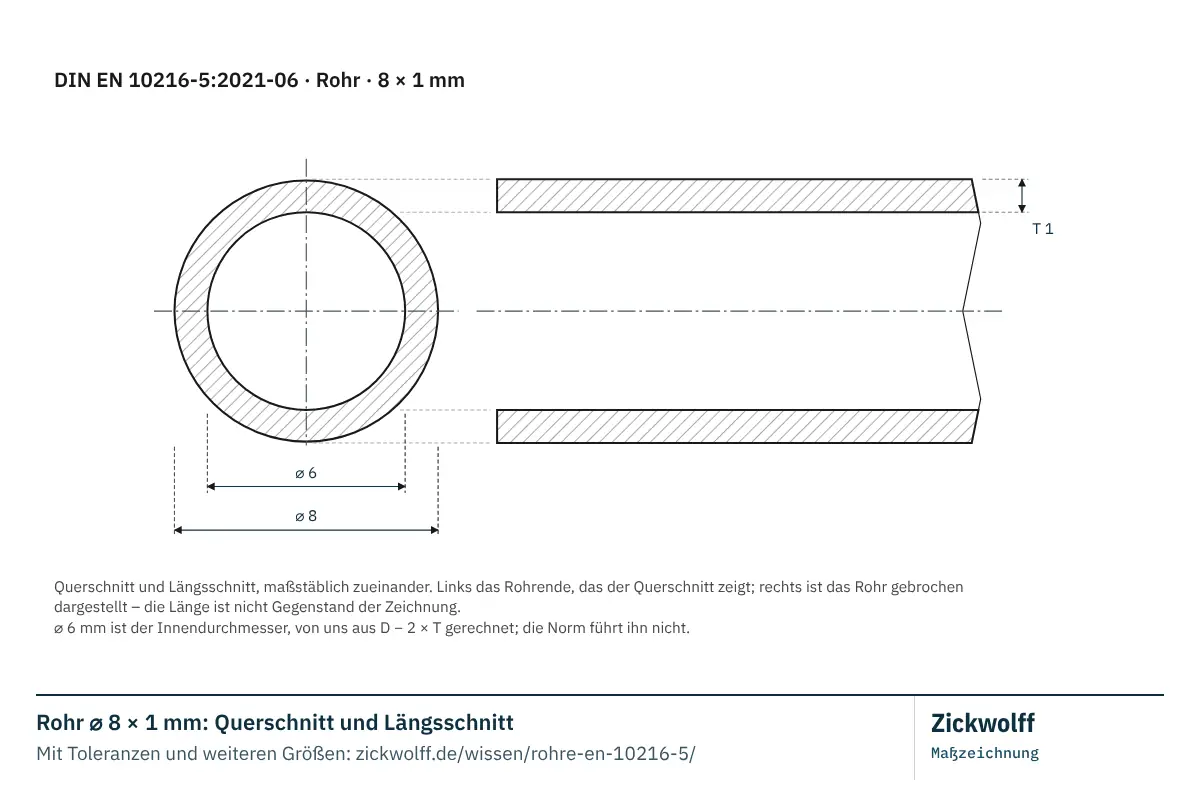

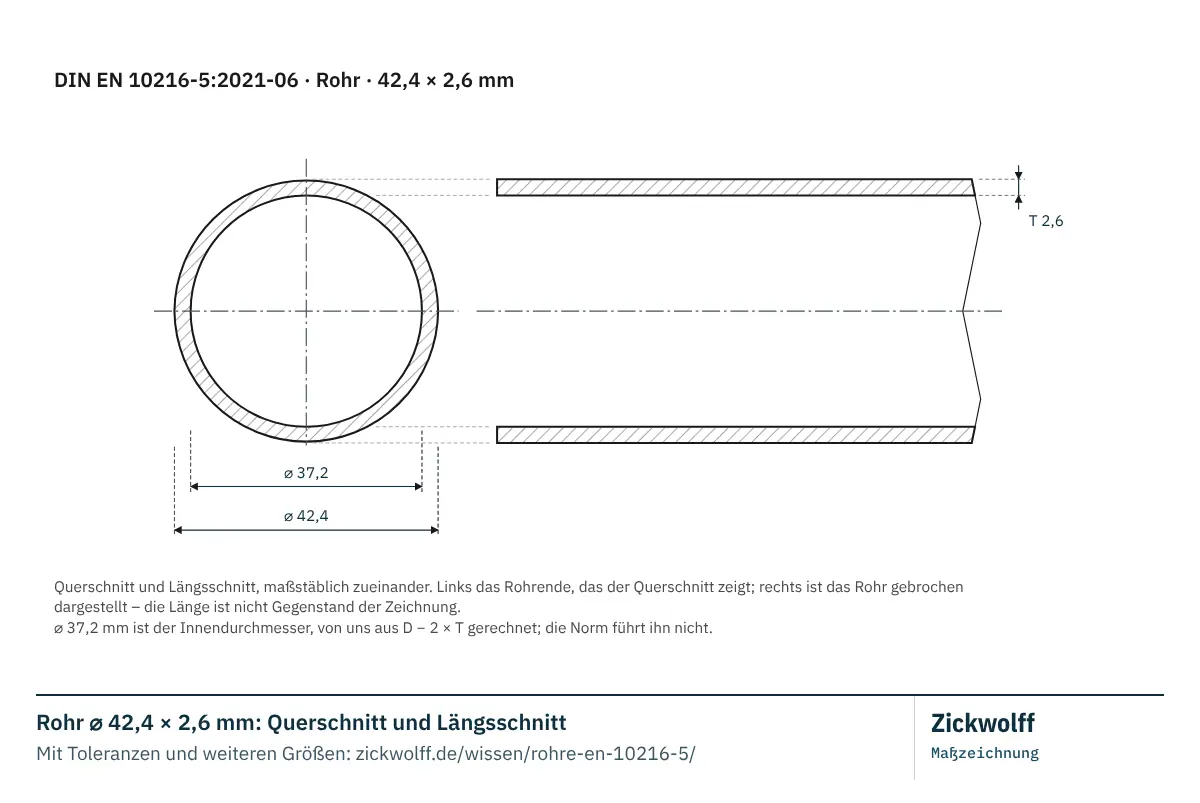

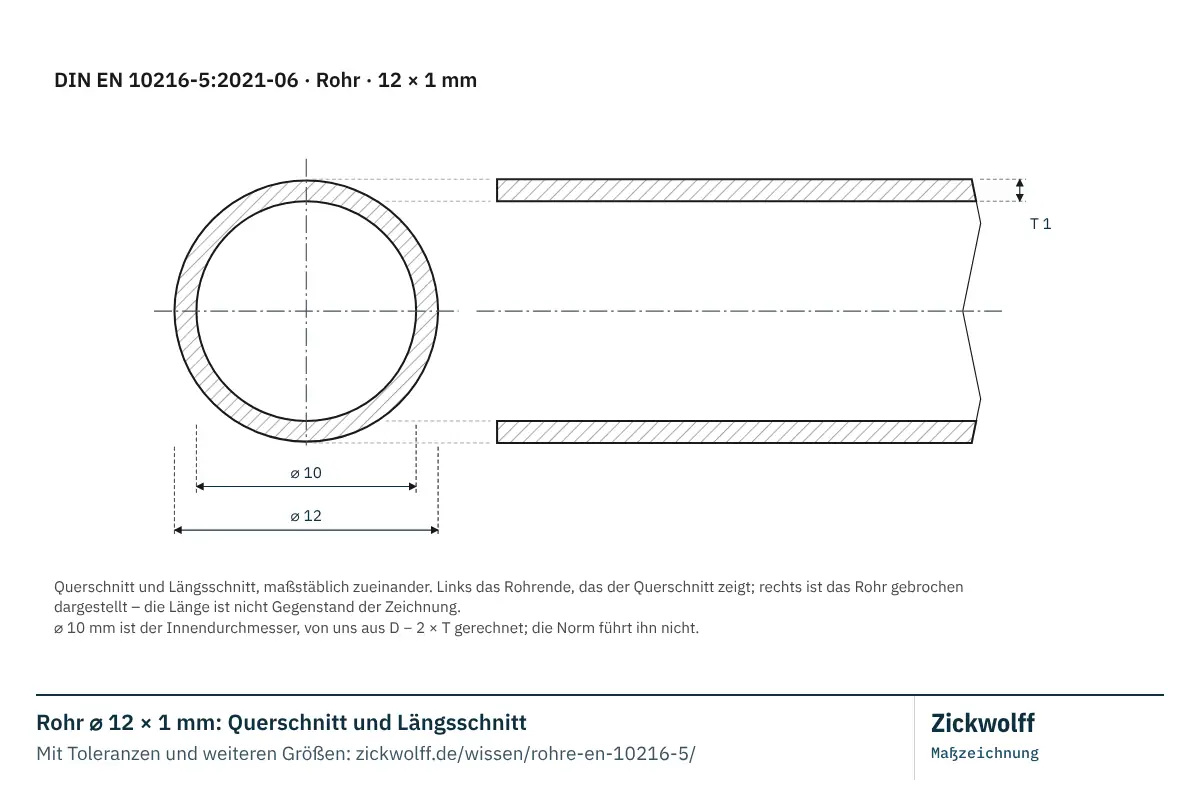

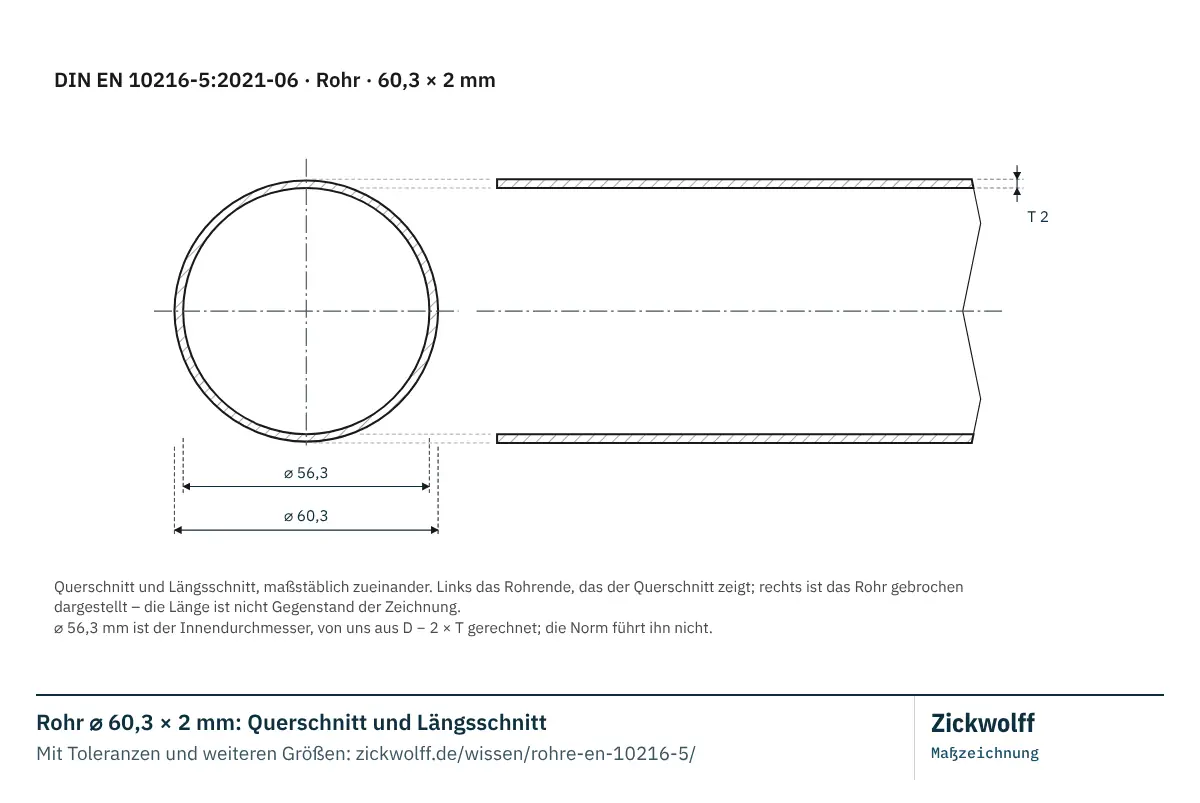

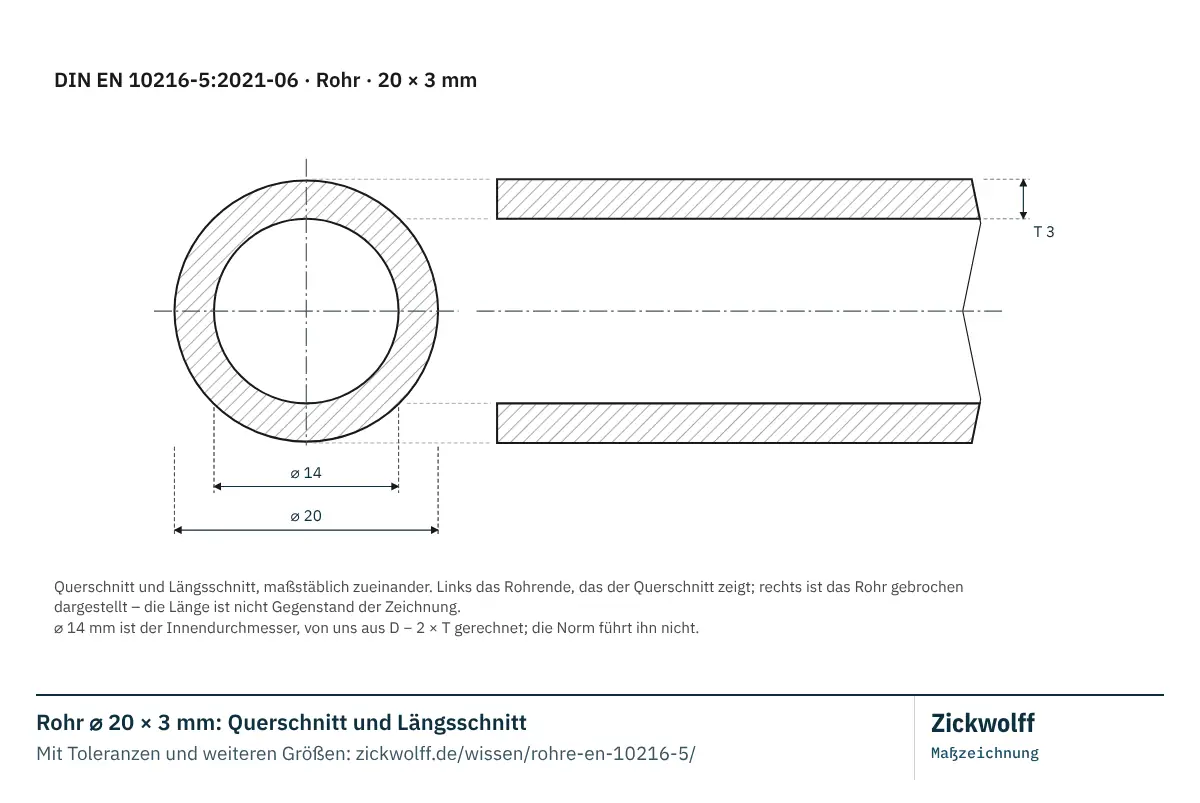

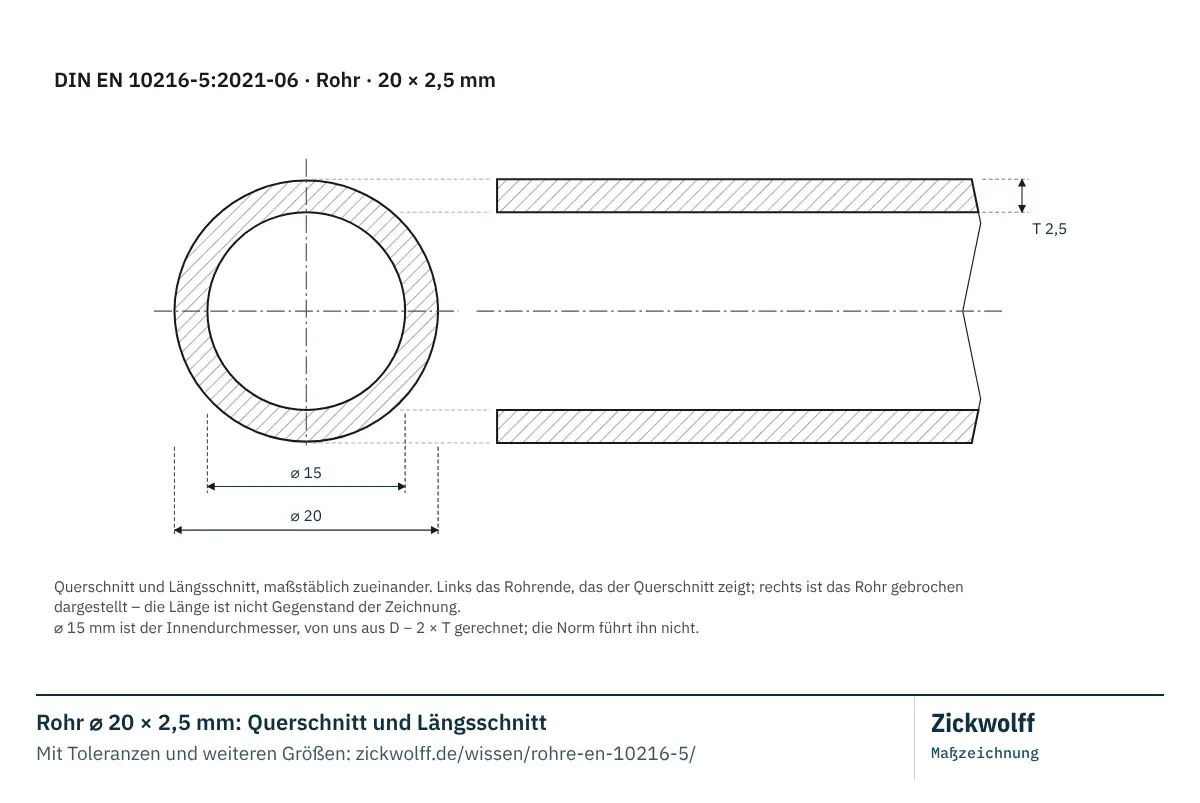

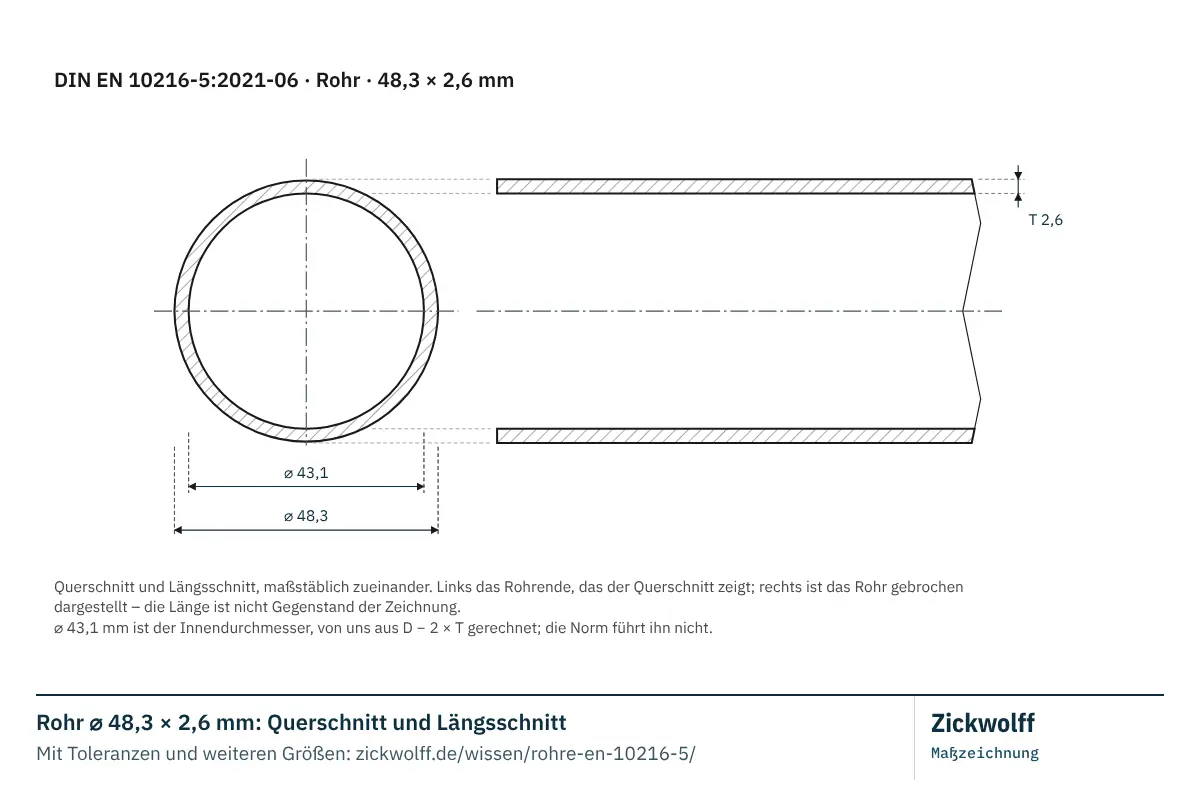

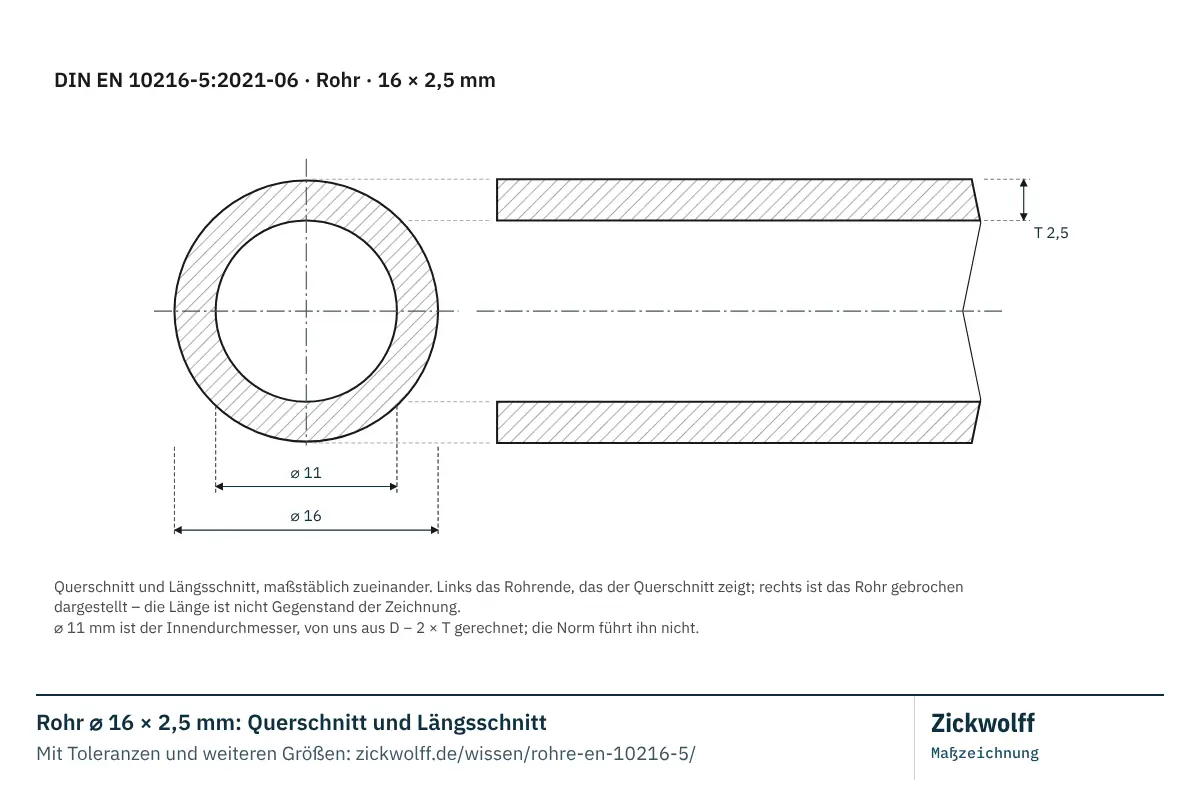

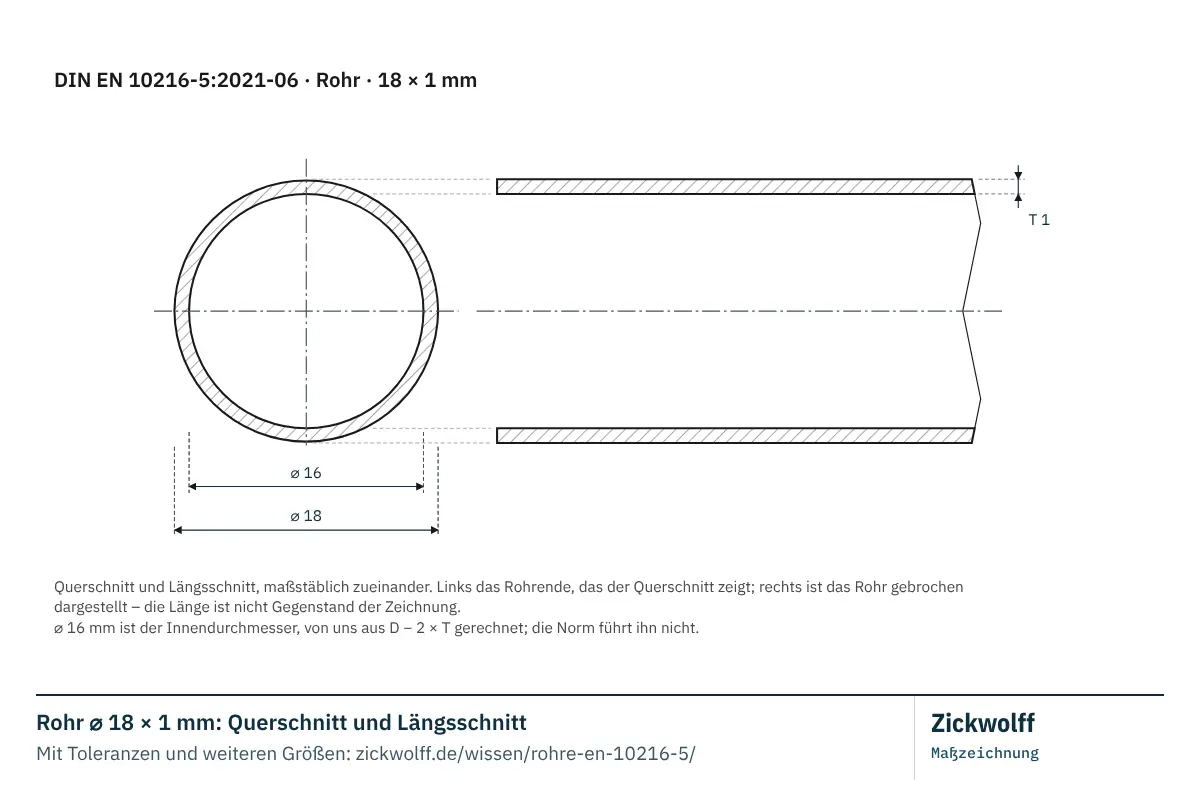

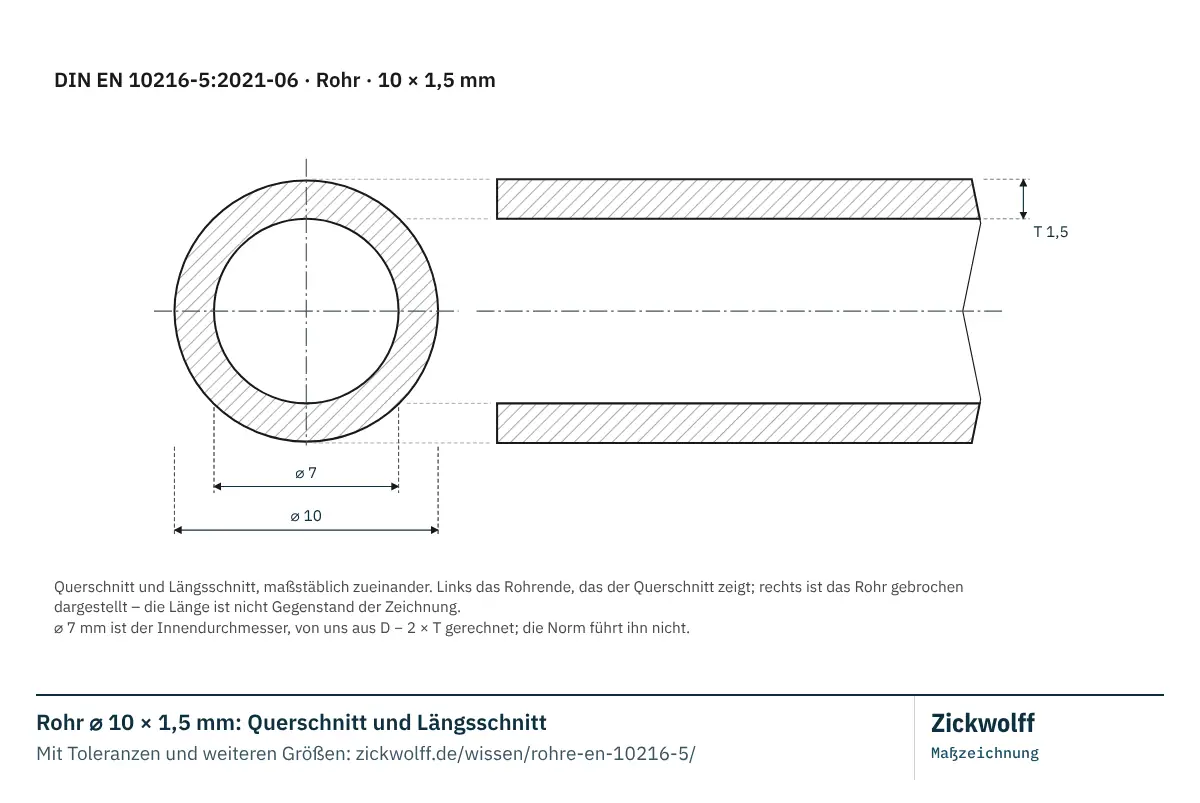

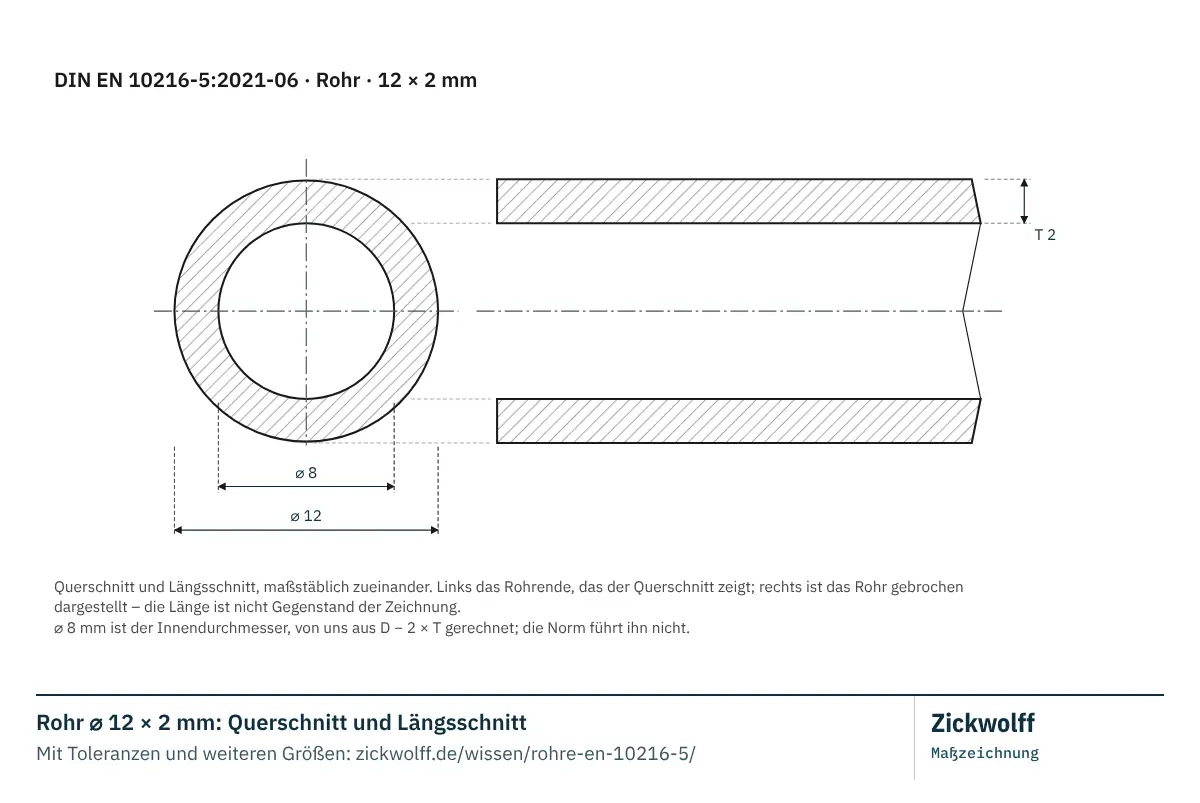

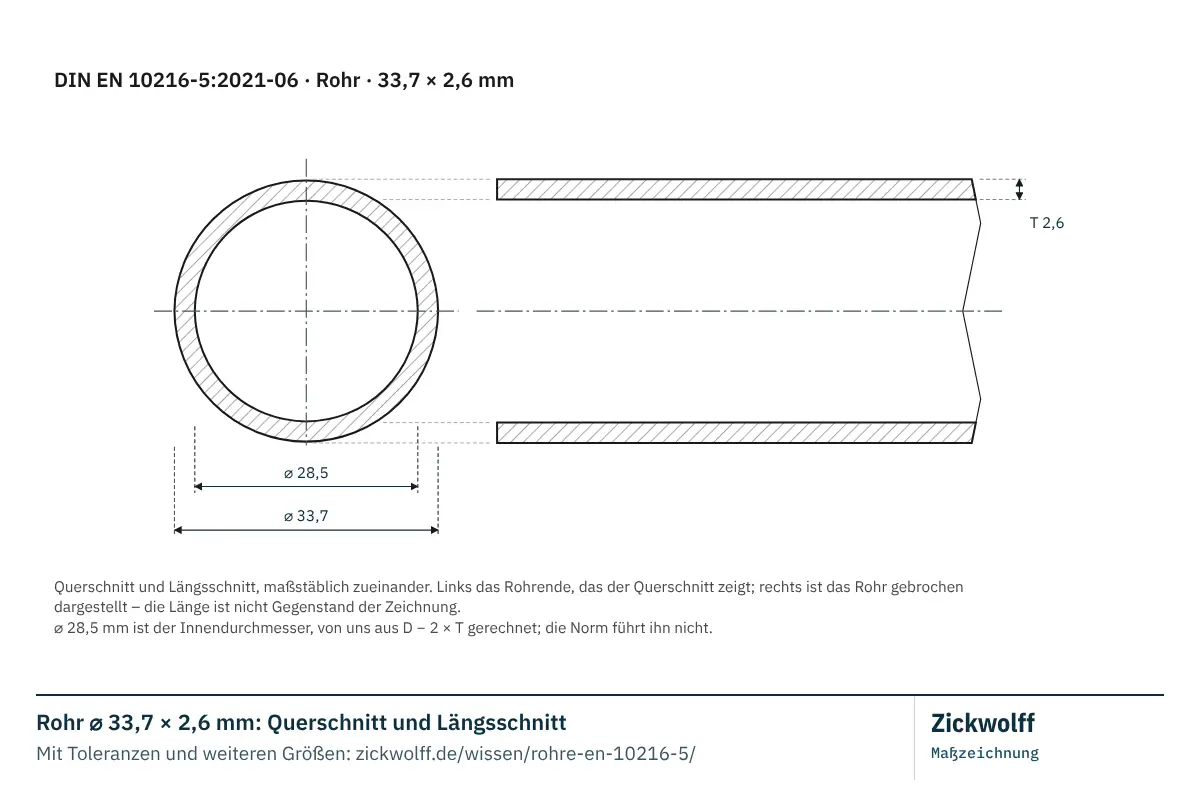

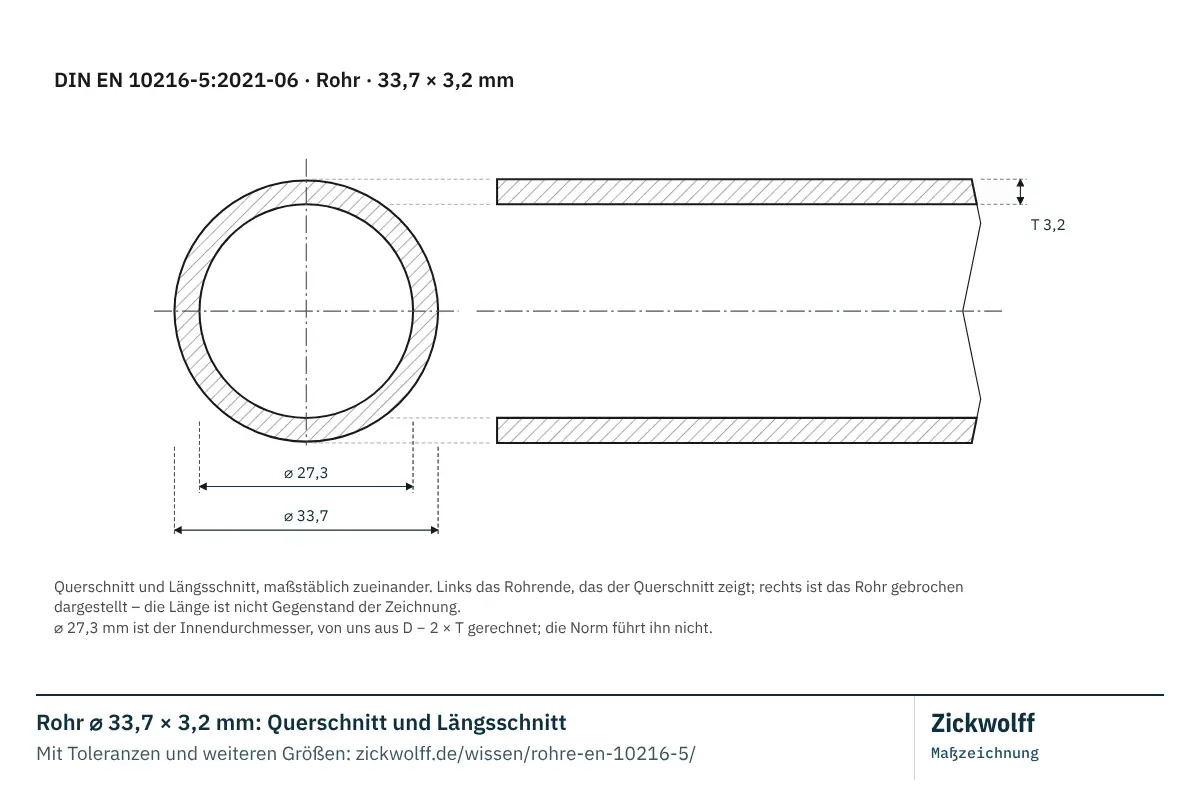

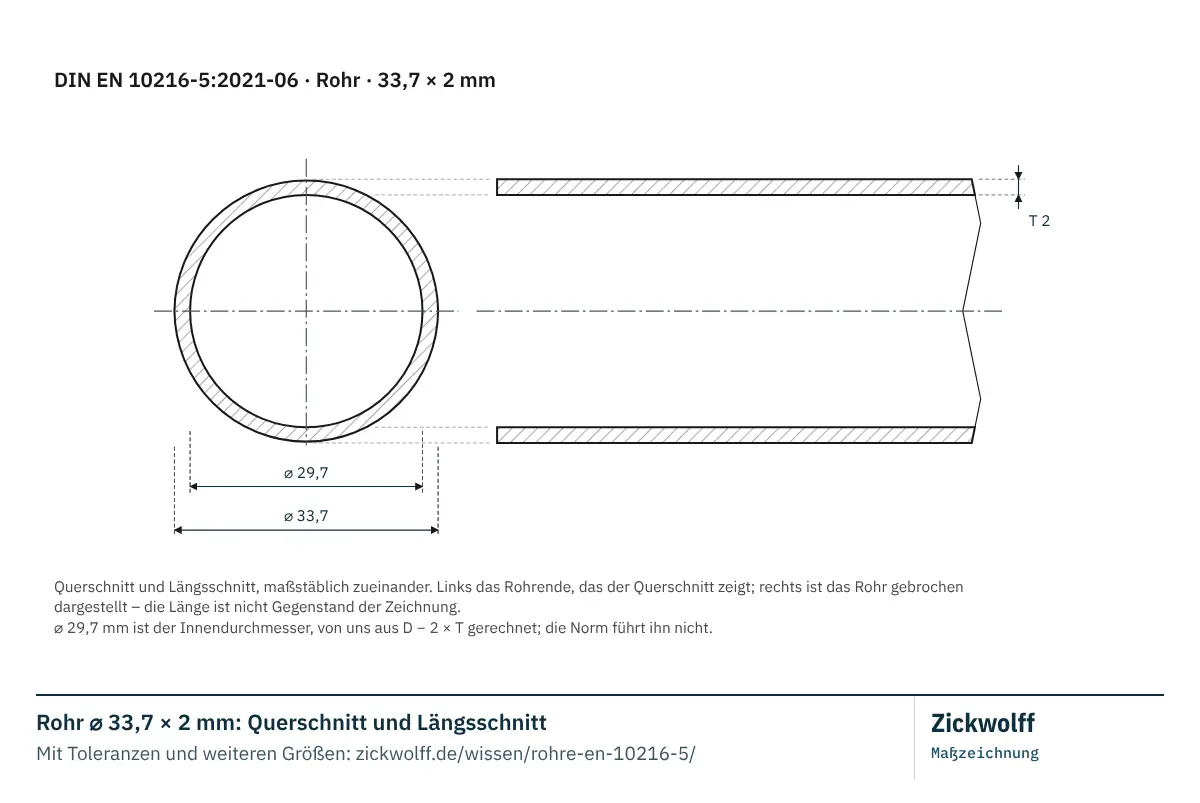

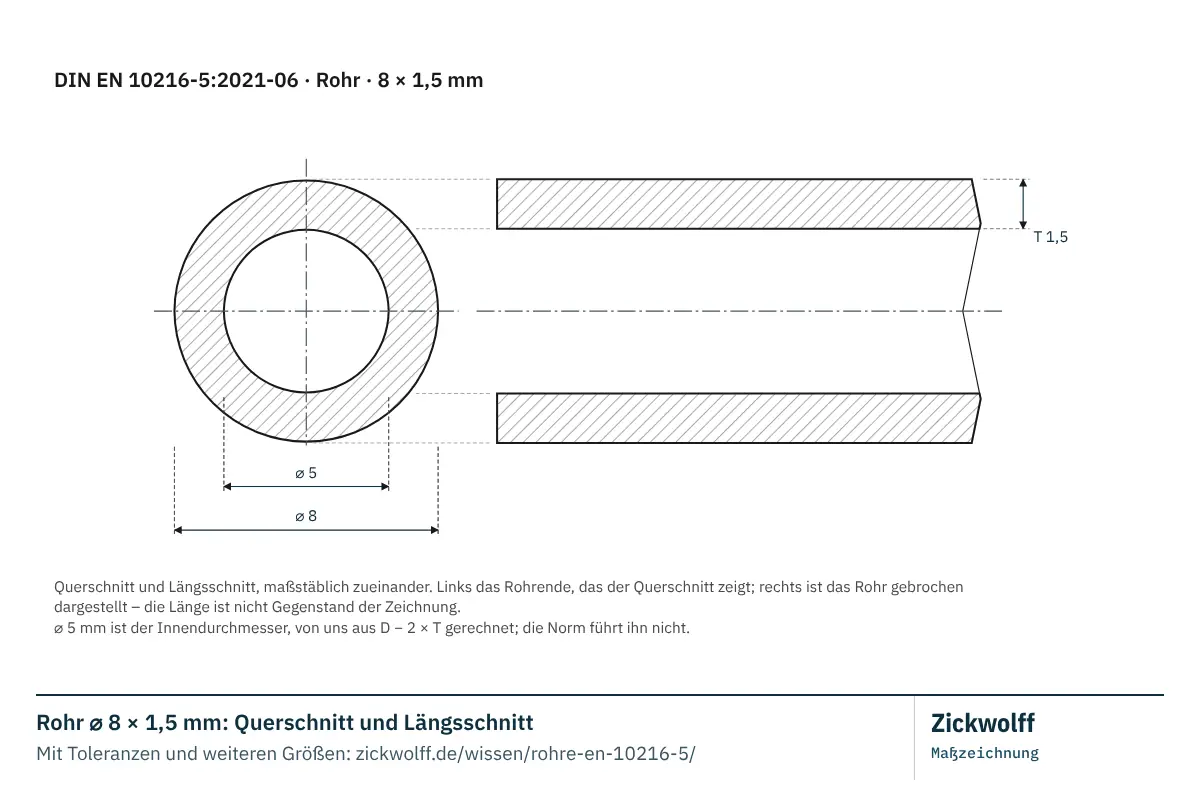

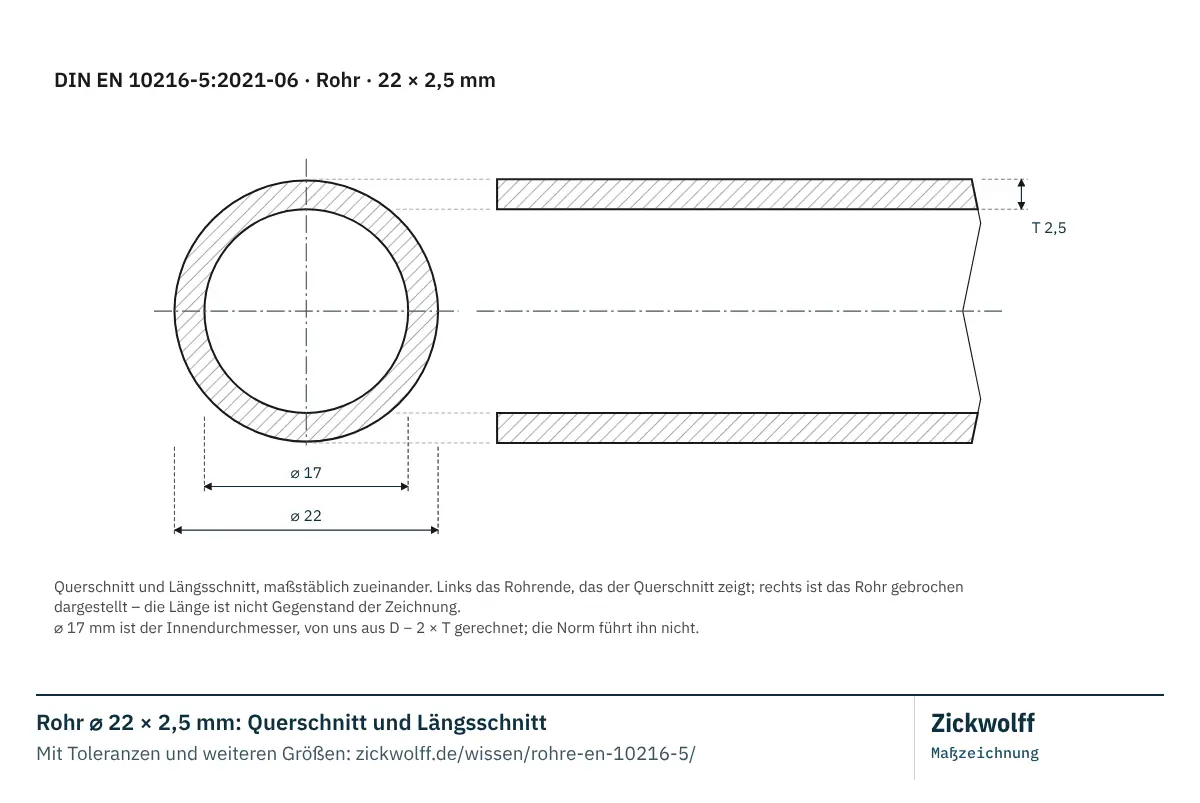

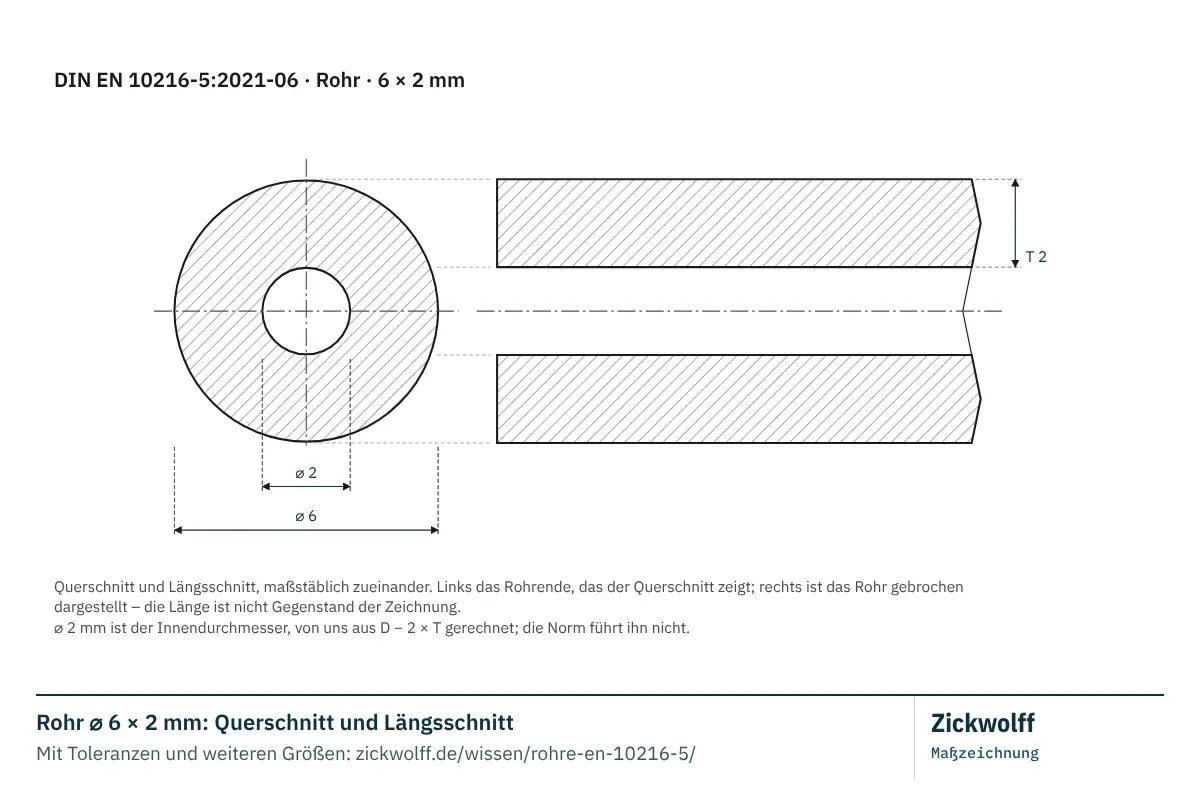

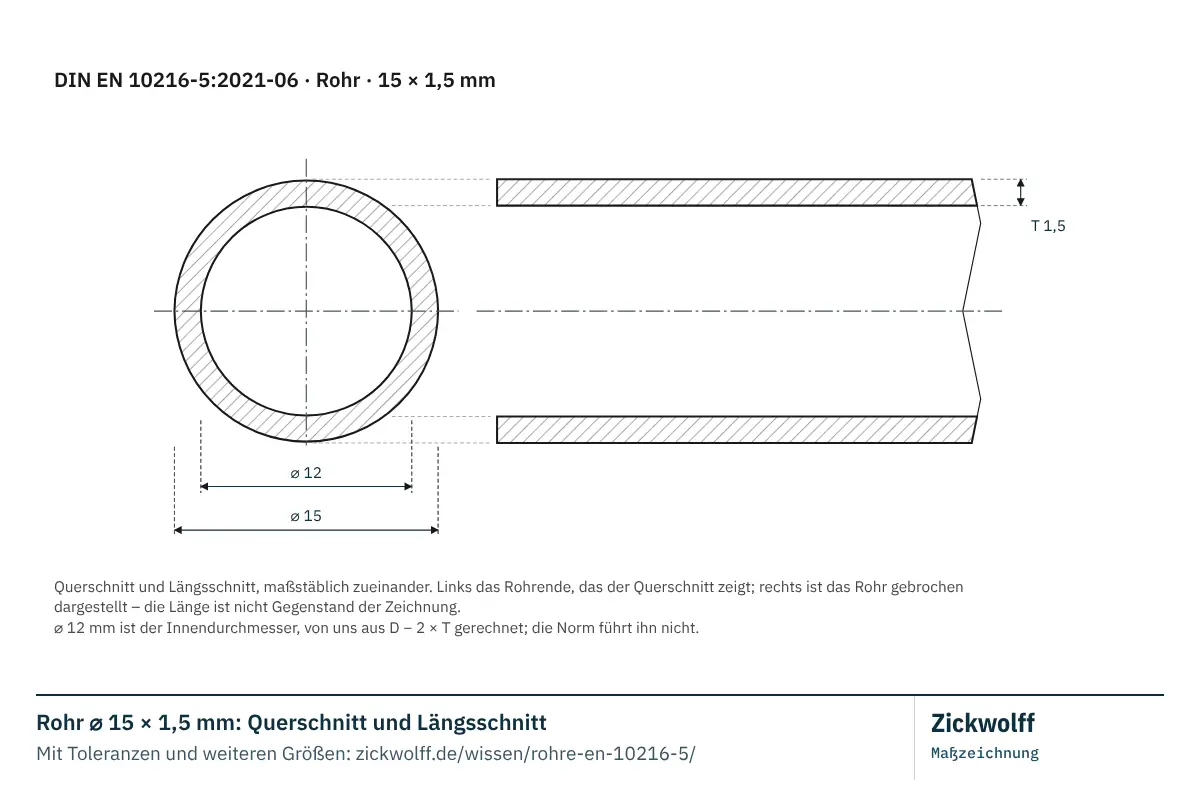

DIN EN 10216-5 legt keine Länge fest. Geliefert wird in Herstelllängen, deren Bereich zur Bestellung gehört und dort vereinbart wird. Genaulängen mit eigenen Grenzabmaßen sind möglich, aber eine ausdrücklich zu vereinbarende Ausführung – nicht der Normalfall. Deshalb trägt die Zeichnung auf dieser Seite kein Längenmaß und zeigt das Rohr rechts gebrochen: die Länge ist keine Eigenschaft der Abmessung, sondern eine Frage der Bestellung.

Marktüblich sind 5 bis 7 m, auch in doppelter Länge. Das ist die Regellänge, die Handel und Werke für Rohre dieser Herstellart führen – nahtlos, nichtrostend, eine Angabe aus Lieferprogrammen, keine Normangabe. Wer eine bestimmte Länge braucht, nennt sie bei der Anfrage; wer eine Menge plant, rechnet mit ihr.

Die Spalte je 6 m in den Tabellen dieser Seite rechnet mit 6 m, weil das innerhalb dieser Spanne die runde Zahl ist. Sie ist eine Rechenhilfe und keine Zusage: für eine andere Länge nehmen Sie die Spalte Gewicht (kg je m) und multiplizieren selbst.

Wie Gewicht und Grenzabmaße zustande kommen

Das Gewicht je Meter ist eine Rechnung, keine Tabellenangabe: aus Außendurchmesser und Wanddicke ergibt sich die Querschnittsfläche des Rohrs, mal der Dichte des Stahls von 7,85 kg/dm³. Wir rechnen sie nach EN 10220 für jede Abmessung dieser Übersicht aus – deshalb steht in jeder Zeile eine Zahl und nirgends ein Strich.

Ein Grenzabmaß ist keine Eigenschaft der Zeile, sondern eine Angabe, die sich auf das Nennmaß bezieht. Die Norm führt zwei Ausführungen, und sie toleriert beide verschieden. Wir rechnen es für jede Abmessung dieser Übersicht aus, damit in der Zeile die Zahl steht und nicht ein Prozentsatz, den man selbst noch anwenden müsste.

kaltgefertigt. Beim Außendurchmesser sind das ± 0,75 % des Nennmaßes, mindestens ± 0,3 mm. Bei der Wanddicke sind das ± 10 % des Nennmaßes, mindestens ± 0,2 mm.

warmgefertigt. Beim Außendurchmesser ist das Verhältnis nicht durchgehend dasselbe: es hängt vom Durchmesser ab. In der Zeile steht die Zahl, die für genau diese Abmessung gilt. Bei der Wanddicke hängt das zulässige Abmaß von der Toleranzklasse ab, in der bestellt wird. Die Zeile nennt deshalb beide Klassen nebeneinander.

Nachgerechnet wird bei jedem Neubau dieser Seite, Zeile für Zeile. Geht eine nicht auf, entsteht die Seite nicht.

Ausführung und Prüfung: was kein Maß ist

Nicht alles, was an einem Rohr stimmen muss, steht in der Maßtabelle. Wie gerade es sein muss, wie rund der Querschnitt sein muss und wie ungleichmäßig die Wand über den Umfang verteilt sein darf – auch das gehört zur Ausführung, und bei der Eingangsprüfung entscheidet es mit darüber, ob eine Lieferung angenommen wird. Dazu kommt, was der Lieferung anzusehen ist: die Oberfläche, der Lieferzustand, die Enden, die Kennzeichnung und der Schutz bis zur Baustelle.

Normbezug dieser Angaben: DIN EN 10216-5. Was hier steht, ist die Anforderung – gemessen wird sie am gelieferten Rohr, und wo eine Toleranzklasse oder eine Option ins Spiel kommt, gehört sie in die Bestellung.

Aus der Praxis: woran es beim Bestellen scheitert

Kalt oder warm ist keine Nebensache. Das kaltgefertigte Rohr ist enger toleriert und hat die glattere Oberfläche, das warmgefertigte deckt die großen Abmessungen ab. Wer nur die Norm nennt, hat die Wahl noch nicht getroffen – der Lieferant trifft sie dann.

Die Toleranzklasse gehört zur Bestellung. Bei nichtrostenden Rohren hängt das zulässige Abmaß an der Klasse, nicht an einem festen Prozentsatz. Beim warmgefertigten Rohr führt die Norm für die Wanddicke sogar zwei Klassen nebeneinander; welche gilt, wird vereinbart.

Der Lieferzustand entscheidet über die Oberfläche. Wärmebehandlung und Beizen stehen in eigenen Kurzzeichen und sind bei Medienberührung oft wichtiger als der Werkstoff selbst.

Was diese Seite nicht sagt

• Keine Werkstoffauswahl. DIN EN 10216-5 führt austenitische und austenitisch-ferritische nichtrostende Stähle – von 1.4301 über 1.4404 und 1.4571 bis zum Duplexstahl 1.4462. Welche Sorte für Ihren Fall passt, entscheiden Medium, Temperatur und Korrosionsbeanspruchung – nicht die Abmessung. Die Werkstoffübersicht ordnet die Sorten ein.
• Keine Auslegung. Aus Durchmesser und Wanddicke folgt kein zulässiger Betriebsdruck. Die Berechnung gehört in die Anlagenplanung.
• Nur diese eine Norm. Geschweißte nichtrostende Rohre stehen in der EN 10217-7, nahtlose Rohre aus unlegierten und warmfesten Stählen in der EN 10216-1 und EN 10216-2. Der Überblick dazu steht auf der Seite Stahlrohre.
