Vorschau: glatter Fl DN 80 PN6 4 Loch neu

Vorschau: glatter Fl DN 80 PN6 4 Loch neu

Vorschau: glatter Fl DN 200 PN16 12 Loch neu

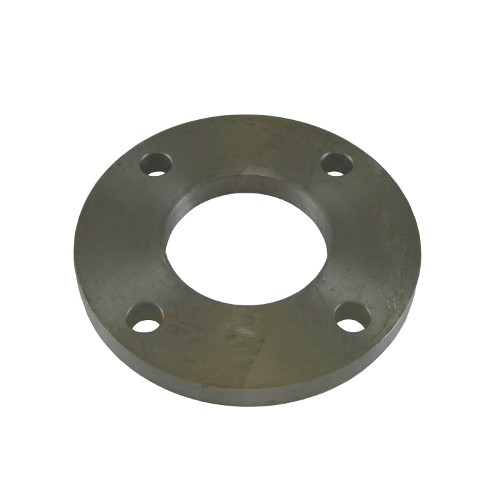

glatter Fl DN 80 PN6 4 Loch neu

glatter Fl DN 80 PN6 4 Loch neu

glatter Fl DN 200 PN16 12 Loch neu

ab 12,59 € *

Inhalt: 1

inkl. MwSt. zzgl. Versandkosten

Artikel-Nr.: 403111060

Glatter Flansch in schwarzem Stahl (C22.8/P250GH) zum Schweißen Form B Norm: Din... mehr

Menü schließen

Produktinformation
DIN 2573/2576, S235/P250GH, Glatte Flansche Form B

Glatter Flansch in schwarzem Stahl (C22.8/P250GH) zum Schweißen
Form B
Norm: Din 2573/2576

**PN6**
DN	Rohr	D in mm	K in mm	L in mm	Anzahl Löcher	Schrauben	A in mm	C2 in mm	Gewicht in KG
15	21,3	80	55	11	4	M10	22	12	0,41
20	26,9	90	65	11	4	M10	27,6	14	0,60
25	33,7	100	75	11	4	M10	34,4	14	0,74
32	42,4	120	90	14	4	M12	43,5	16	1,19
40	48,3	130	100	14	4	M12	49,0	16	1,39
50	60,3	140	110	14	4	M12	61,1	16	1,53
65	76,1	160	130	14	4	M12	77,1	16	1,89
80	88,9	190	150	18	4	M16	90,3	18	2,98
100	114,3	210	170	18	4	M16	115,9	18	3,46
125	139,7	240	200	18	8	M16	141,6	20	4,60
150	168,3	265	225	18	8	M16	170,5	20	5,22
200	219,1	320	280	18	8	M16	221,8	22	7,14
250	273,0	375	335	18	12	M16	276,2	24	9,61
300	323,9	440	395	22	12	M20	327,6	24	12,6
350	355,6	490	445	22	12	M20	359,7	26	15,6
400	406,4	540	495	22	16	M20	411,0	28	18,4
450	457,0	595	550	22	16	M20	462,3	30	21,4
500	508,0	645	600	22	20	M20	513,6	30	24,6

**PN10**
DN	Rohr	D in mm	K in mm	L in mm	Anzahl Löcher	Schrauben	A in mm	C2 in mm	Gewicht in KG
15	21,3	95	65	14	4	M12	22,0	14	0,67
20	26,9	105	75	14	4	M12	27,6	16	0,94
25	33,7	115	85	14	4	M12	34,4	16	1,11
32	42,4	140	100	18	4	M16	43,1	16	1,62
40	48,3	150	110	18	4	M16	49	16	1,86
50	60,3	165	125	18	4	M16	61,1	18	2,47
65	76,1	185	145	18	4	M16	77,1	18	3,00
80	88,9	200	160	18	8	M16	90,3	20	3,79
100	114,3	220	180	18	8	M16	115,9	20	4,03
125	139,7	250	210	18	8	M16	141,6	22	5,46
150	168,3	285	240	22	8	M20	170,5	22	6,57
200	219,1	340	295	22	8	M20	221,8	24	9,31
250	273,0	395	350	22	12	M20	276,2	26	11,90
300	323,9	445	400	22	12	M20	327,6	26	13,80
350	355,6	505	460	22	16	M20	359,7	28	20,60
400	406,4	565	515	26	16	M24	411,0	32	27,90
450	457,0	615	565	26	20	M24	462,3	38	35,60
500	508,0	670	620	26	20	M24	513,6	38	41,10
