Präzisionsstahlrohre nach DIN EN 10305-4: Maße, Gewichte und Grenzabmaße

Längen: was die Norm offenlässt und was der Markt führt

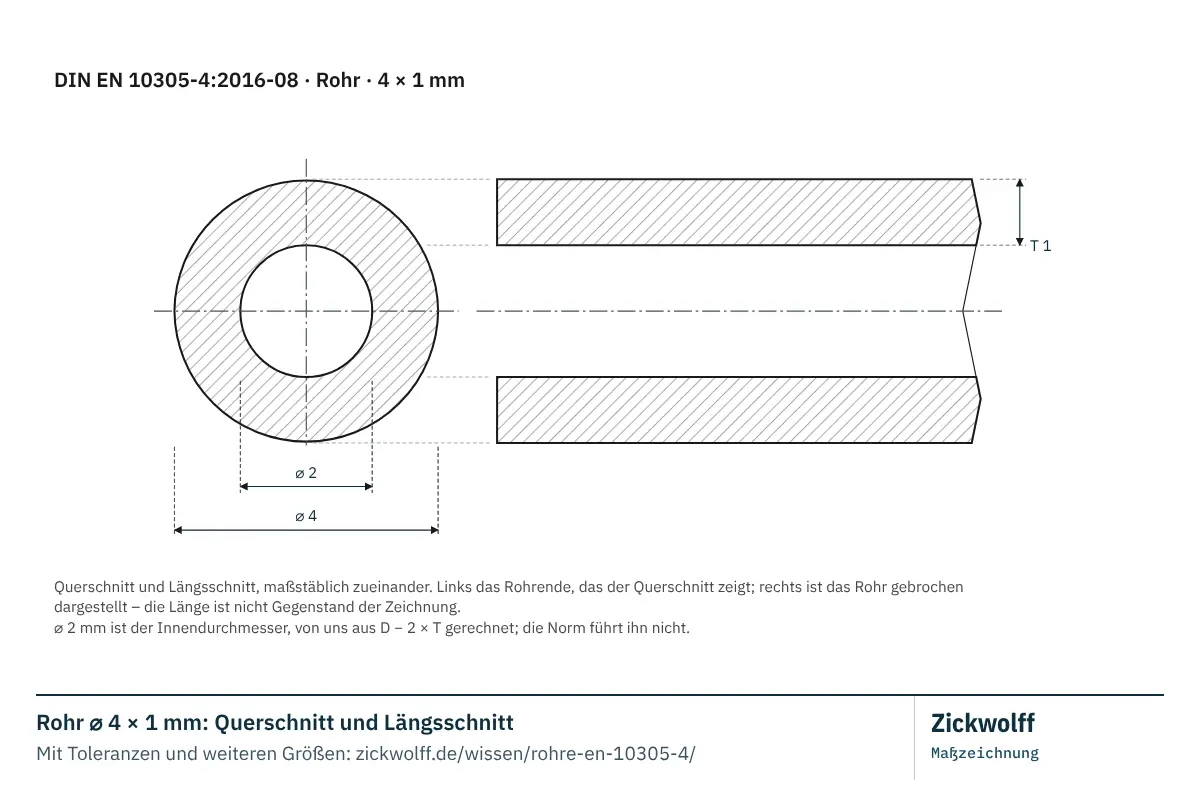

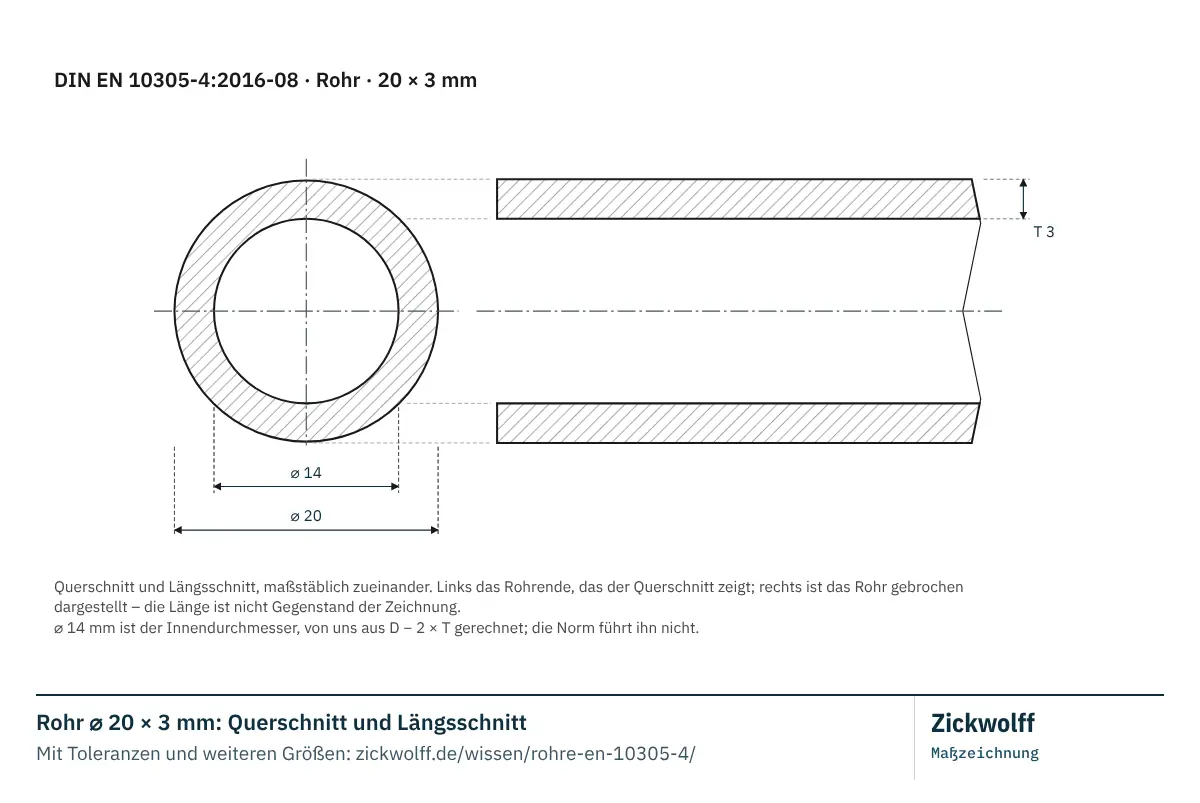

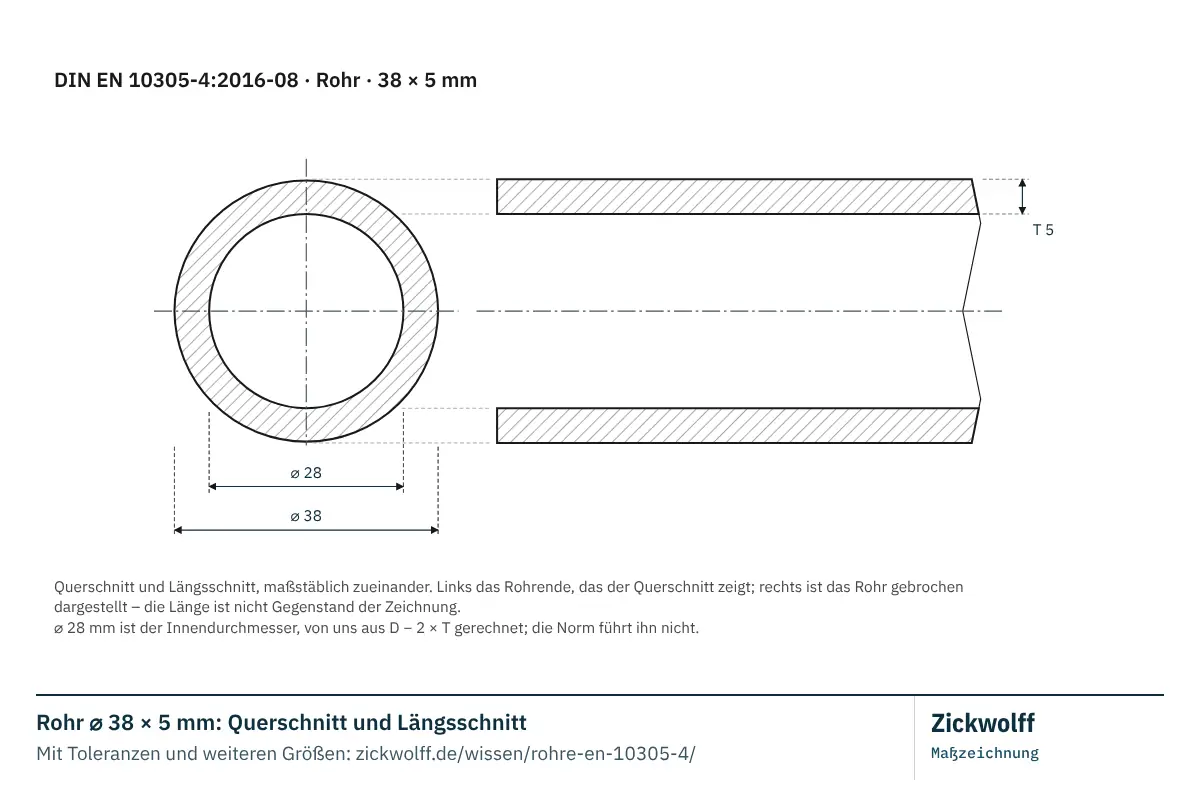

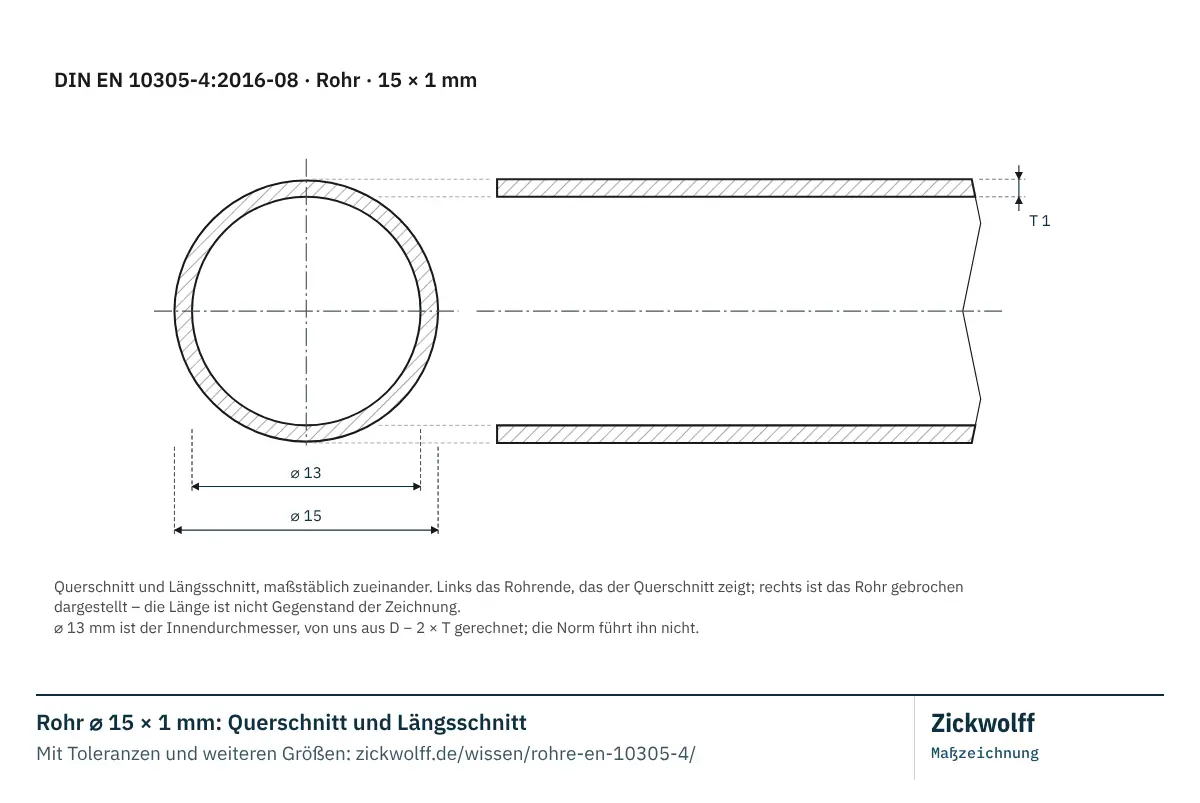

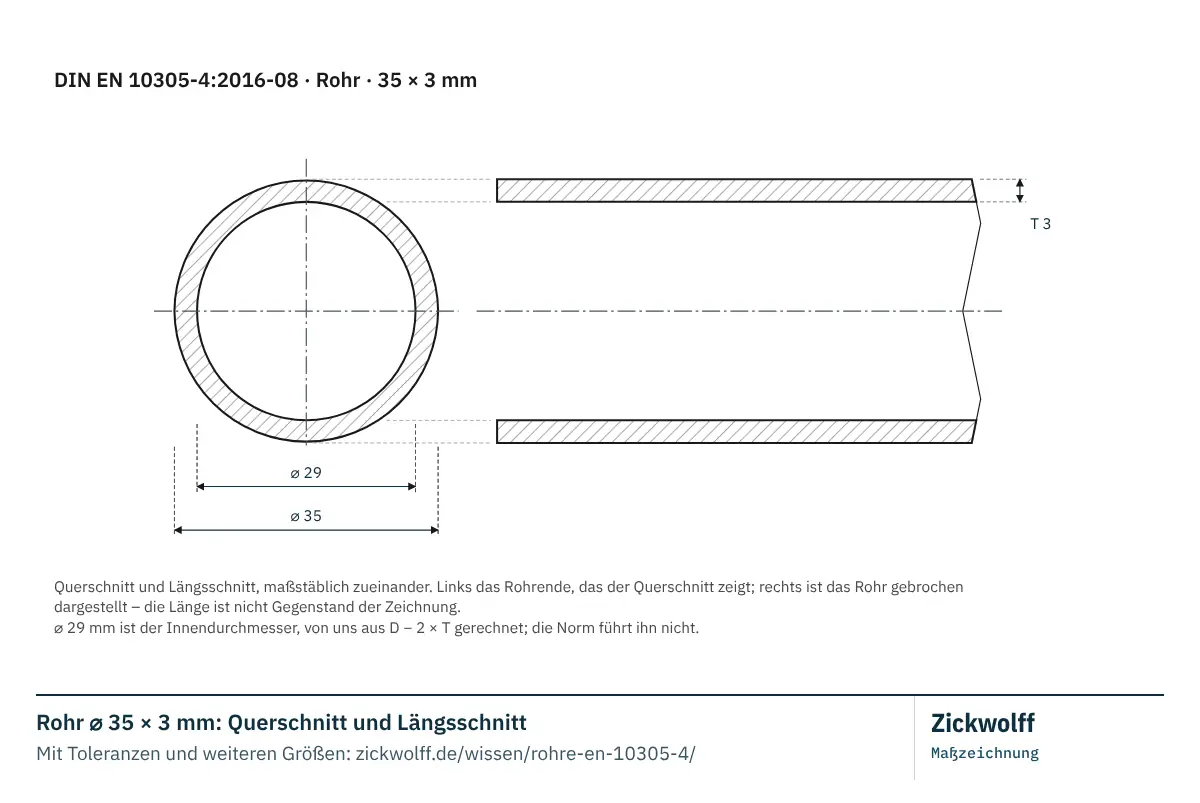

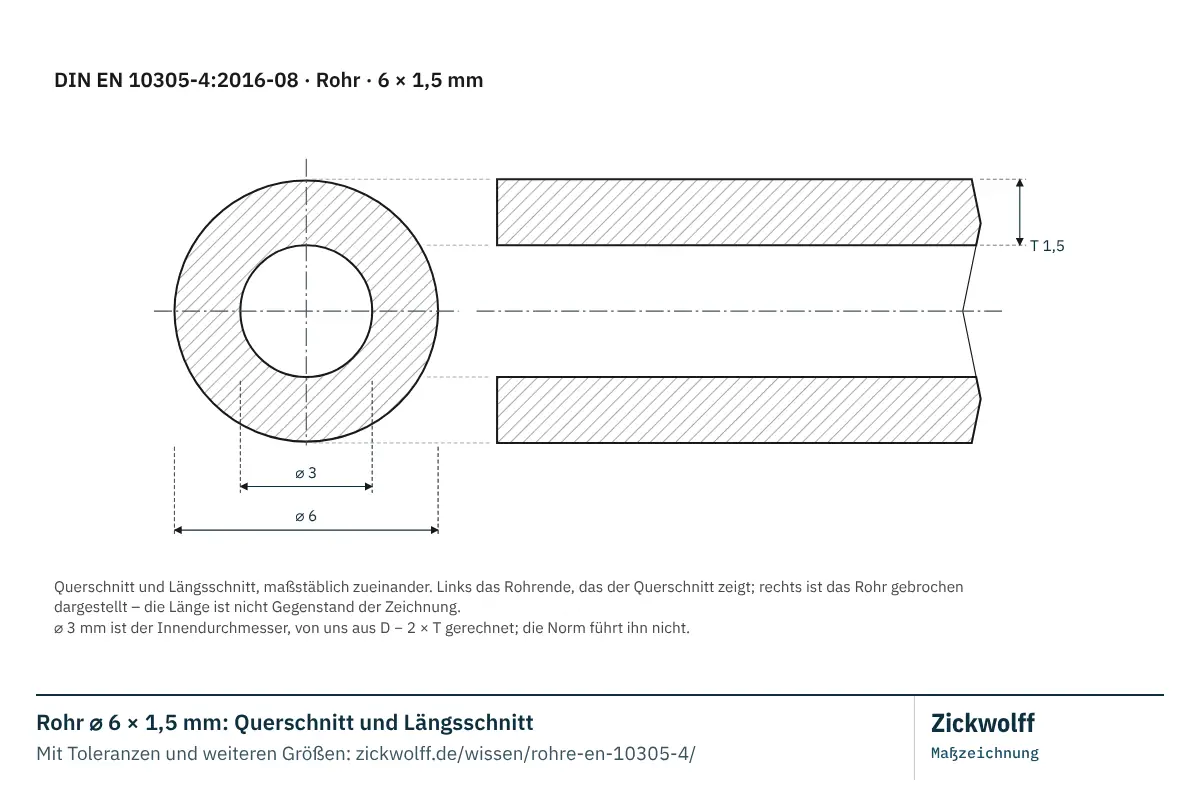

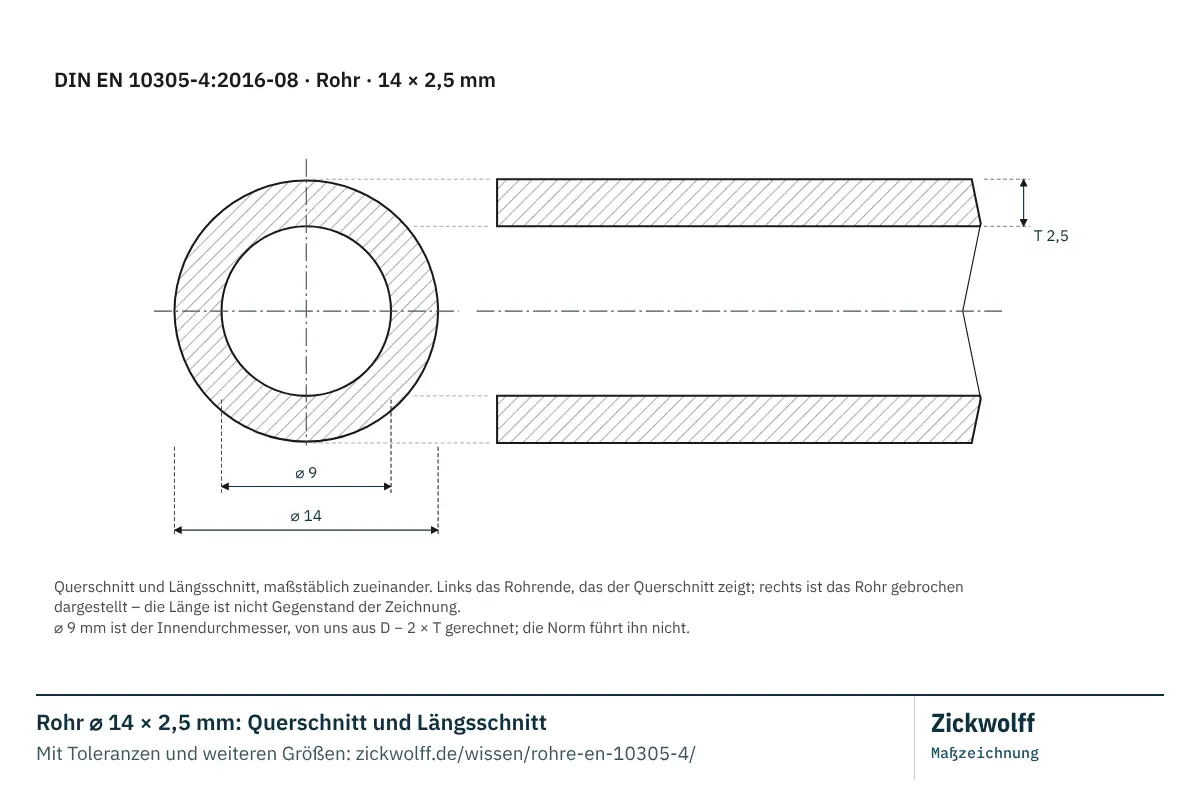

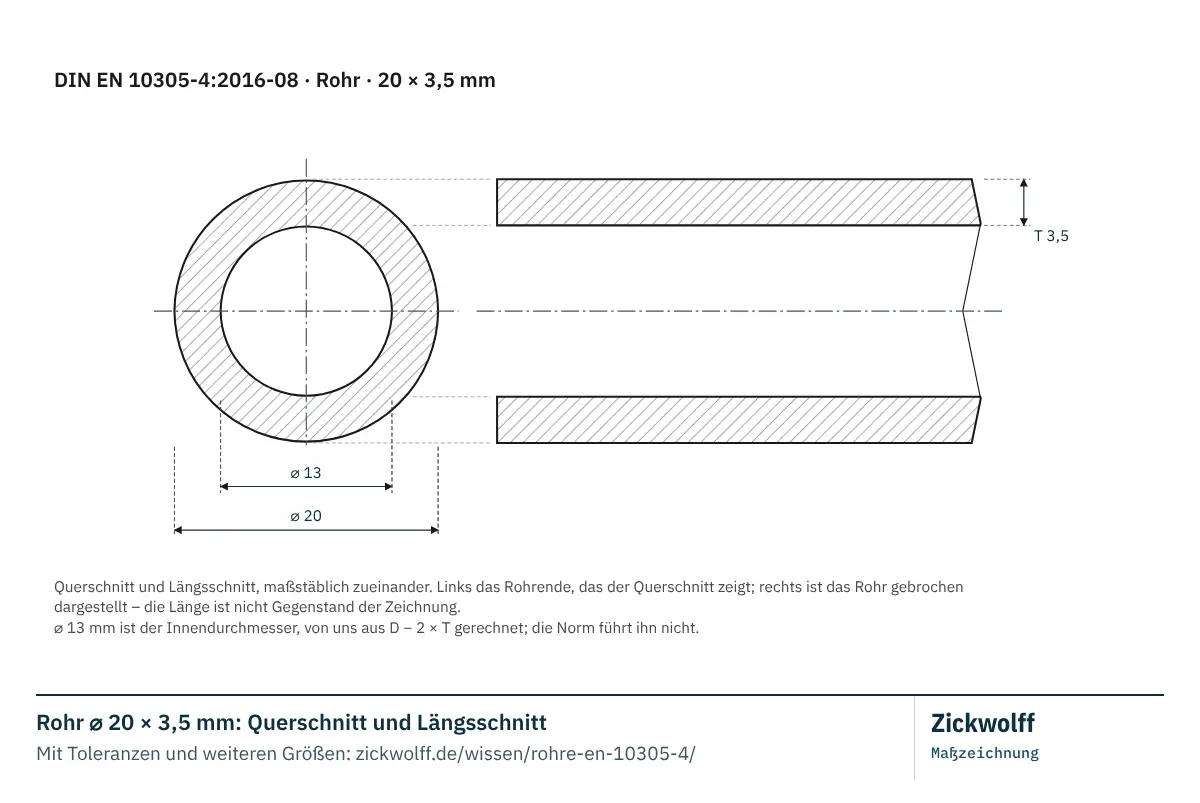

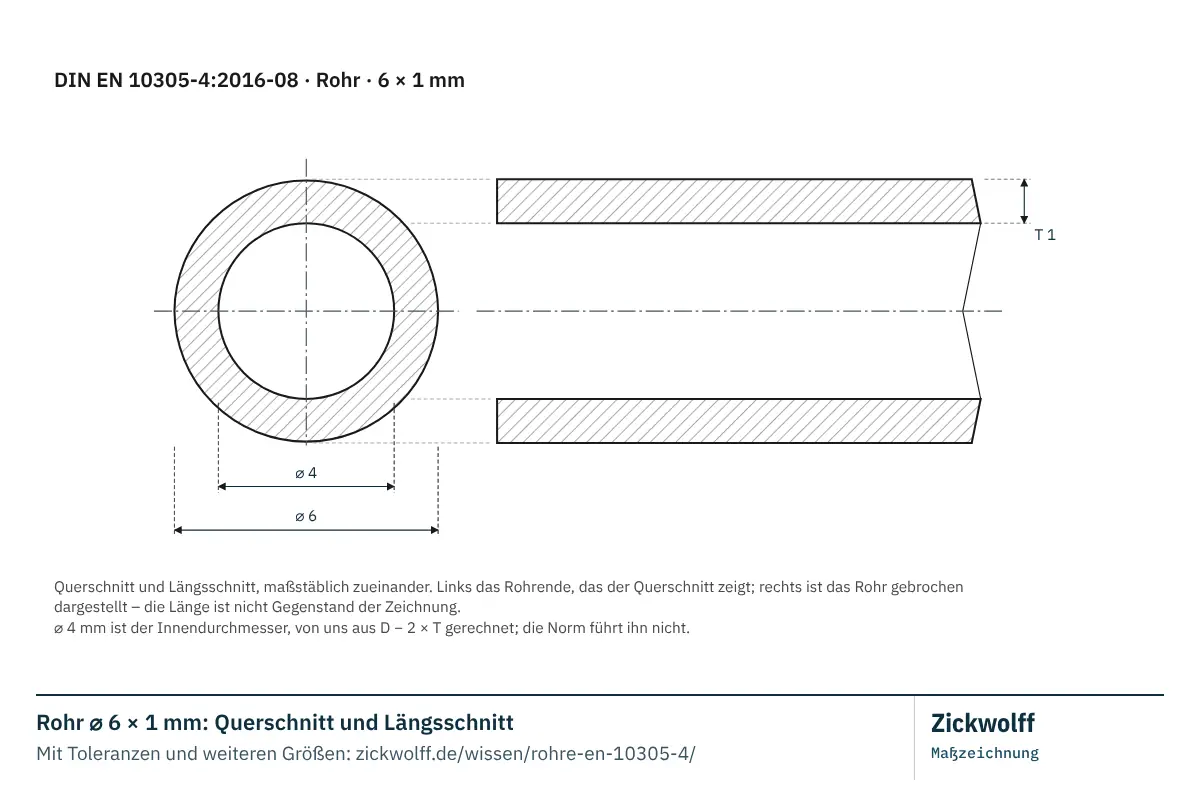

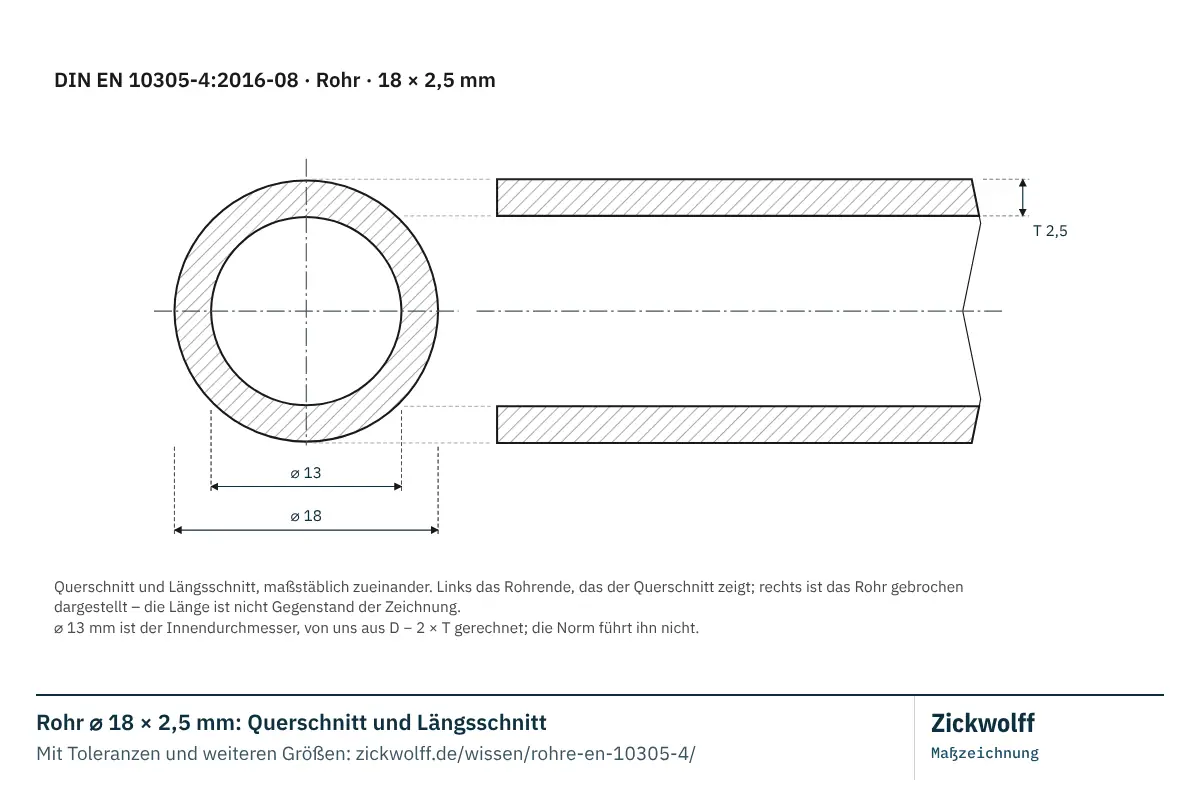

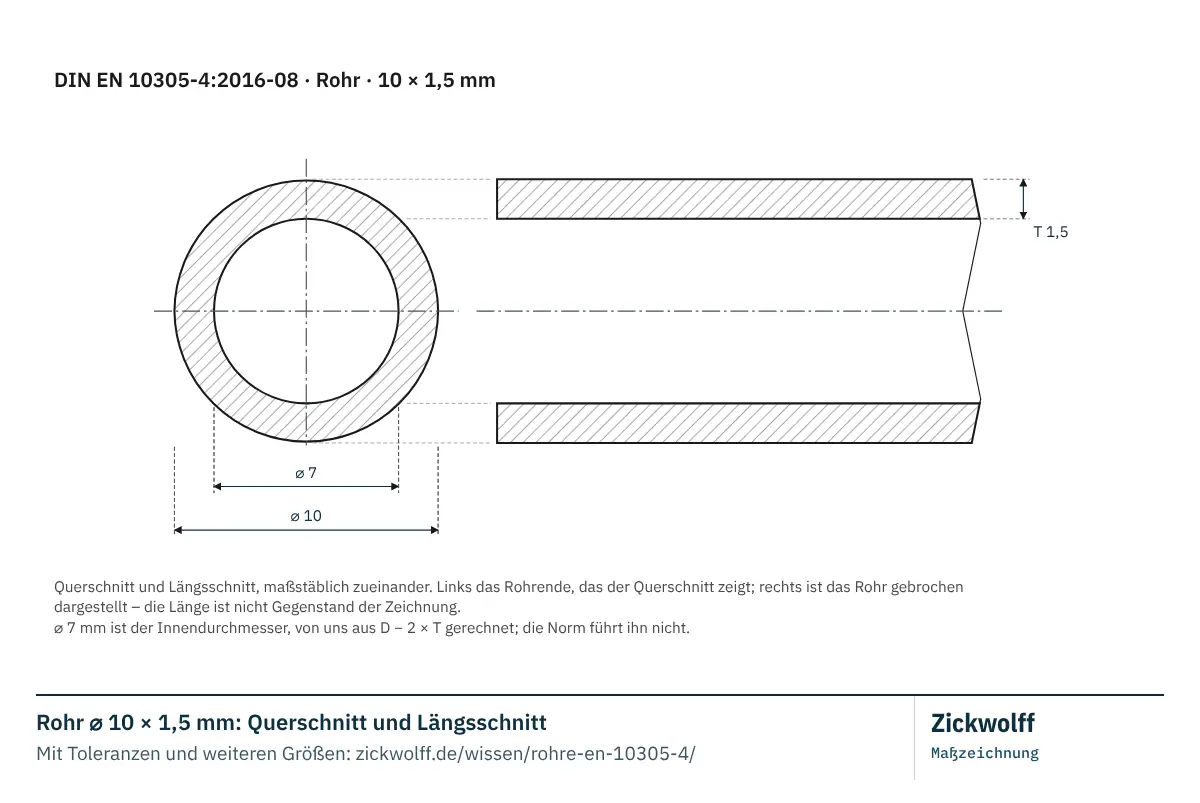

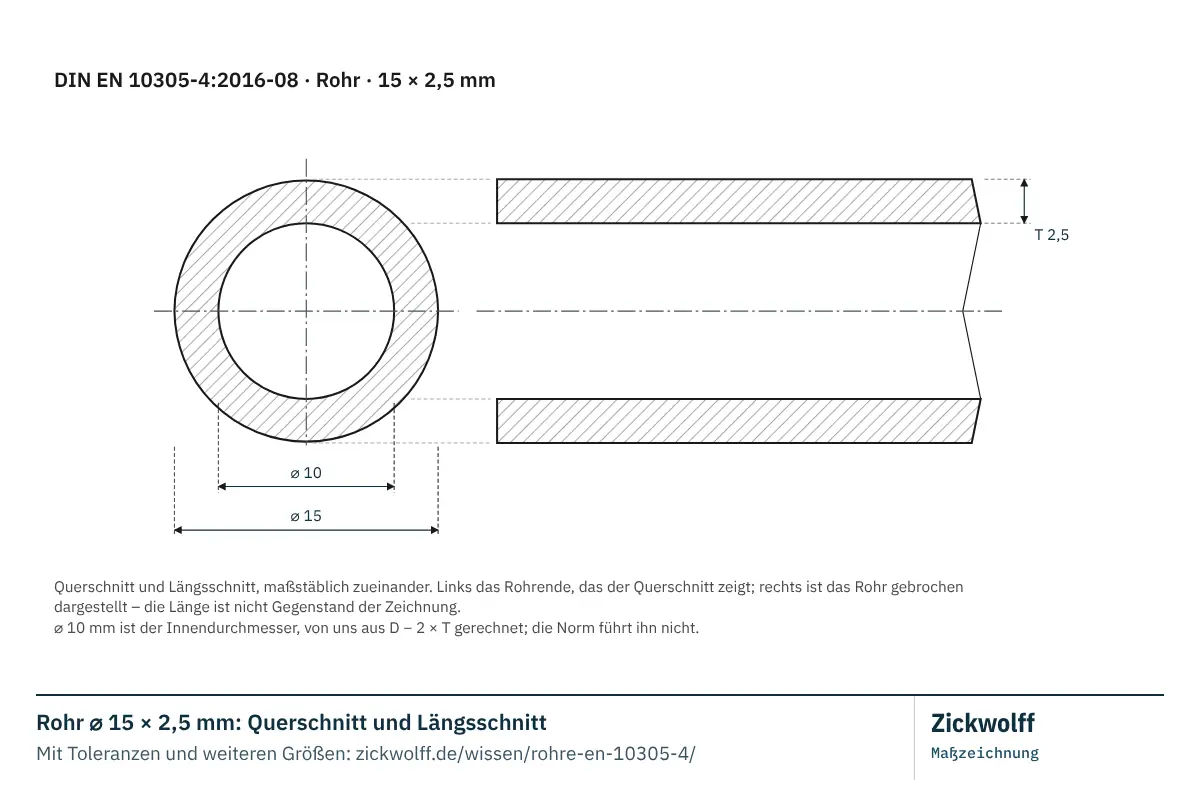

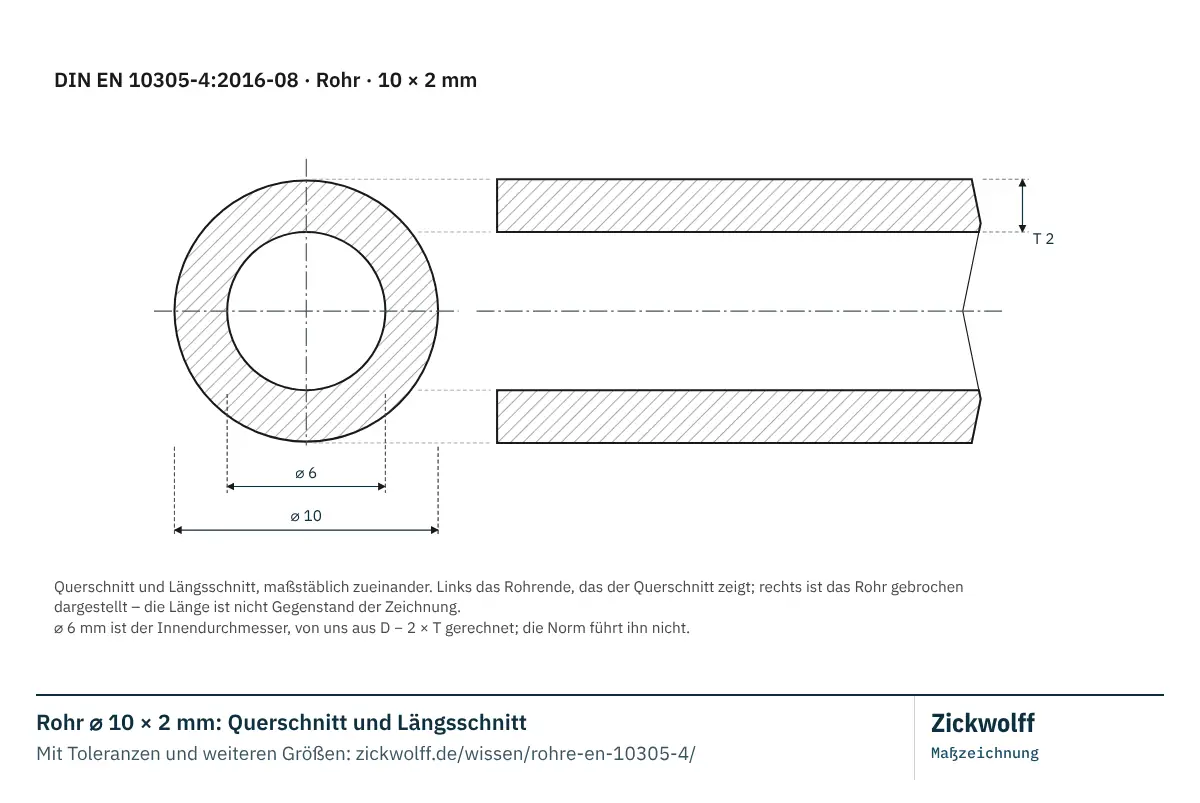

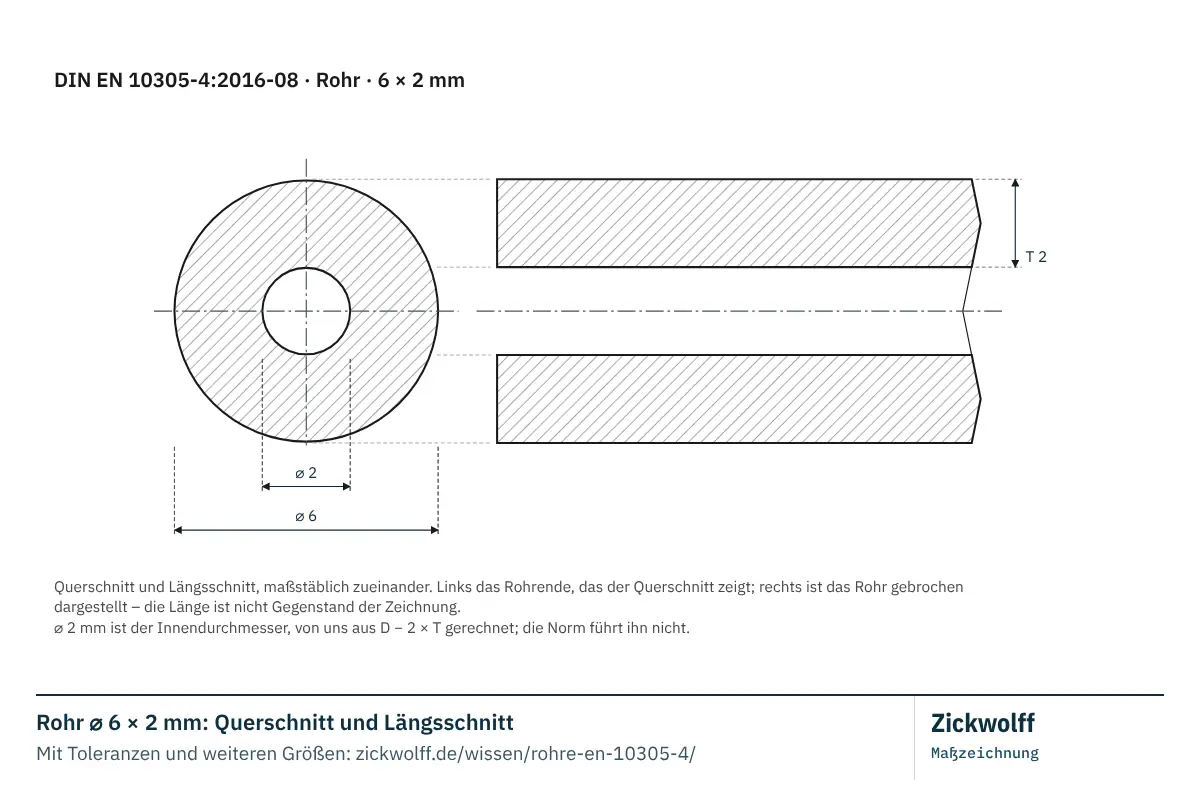

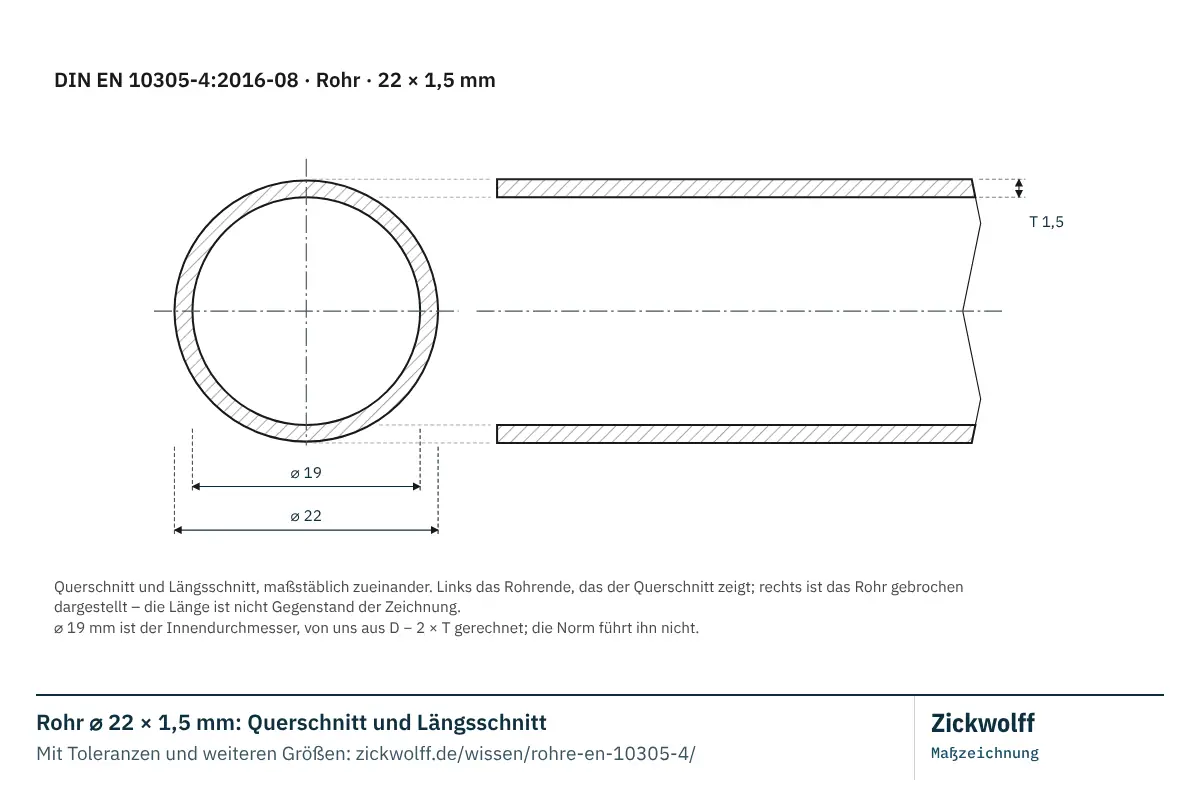

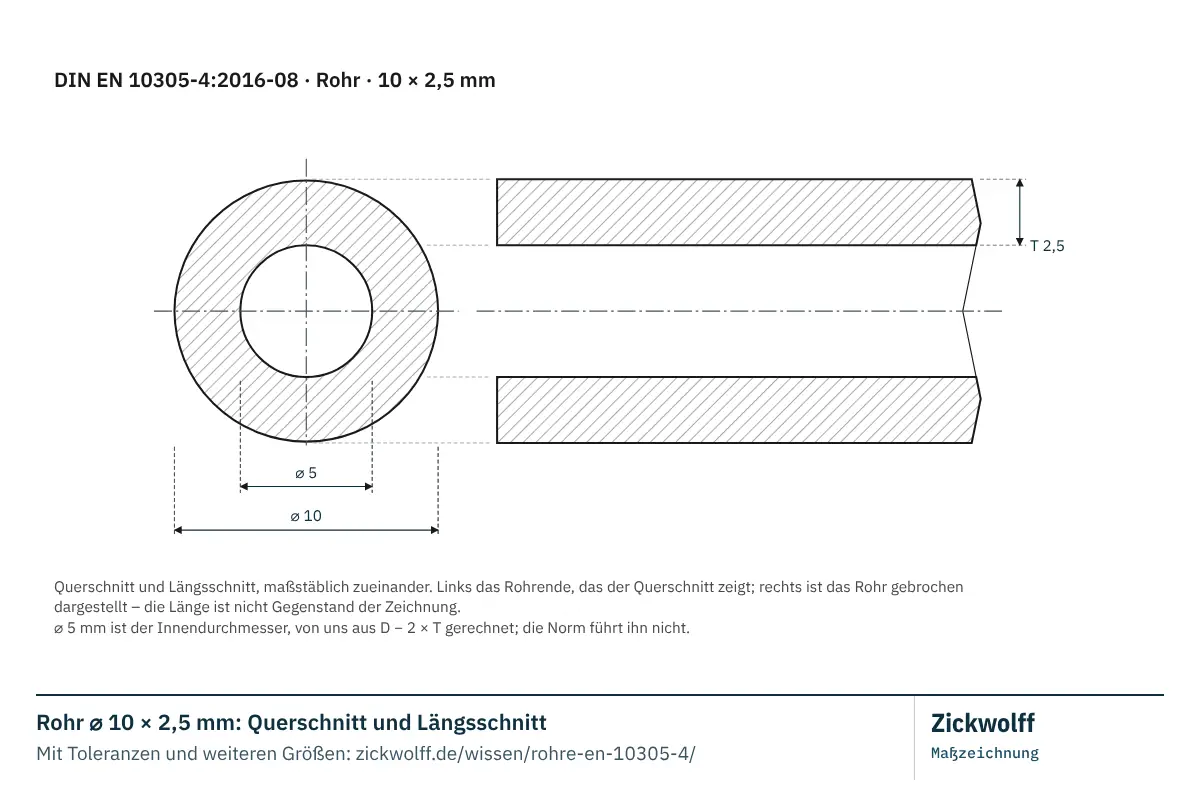

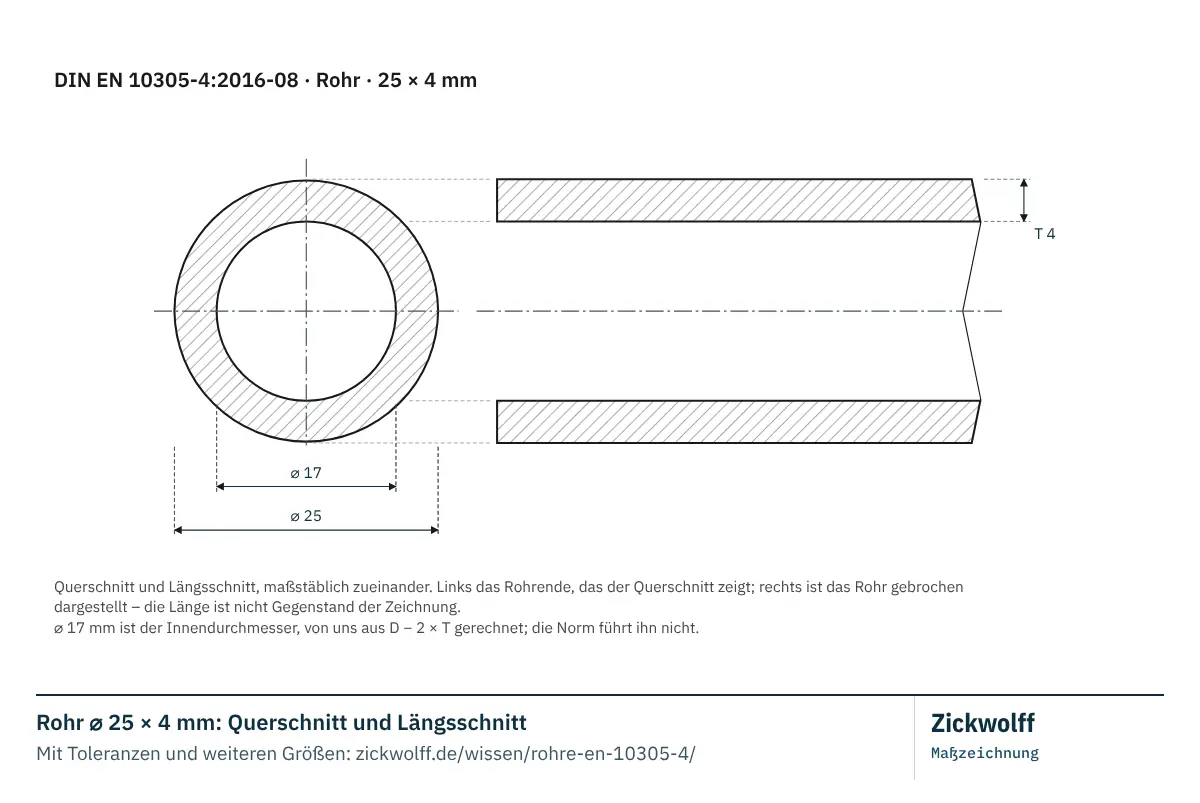

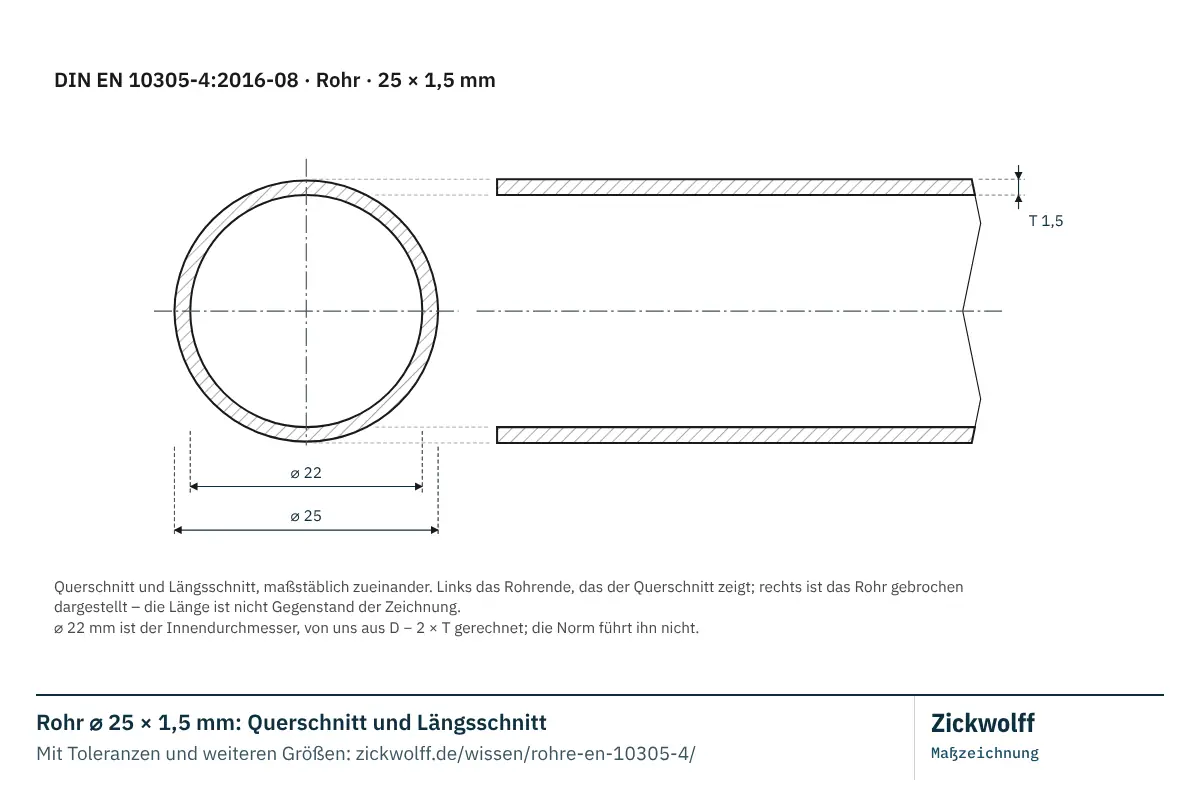

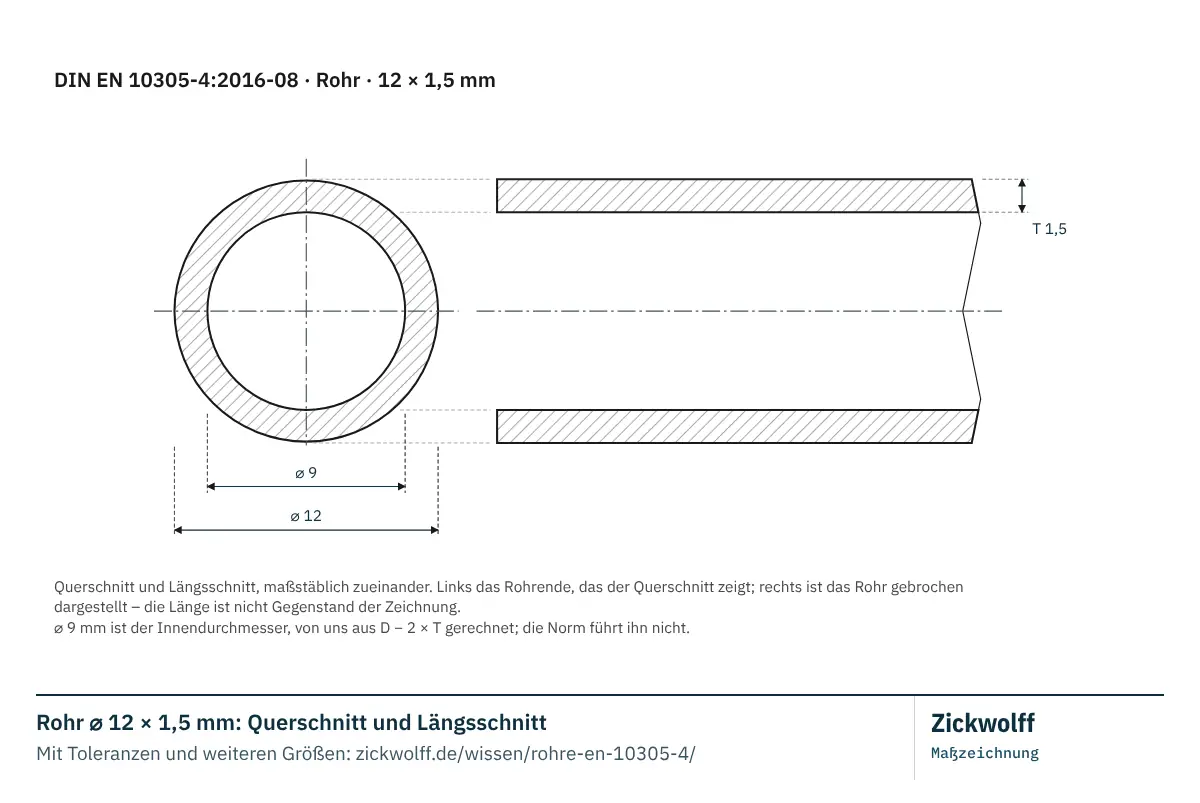

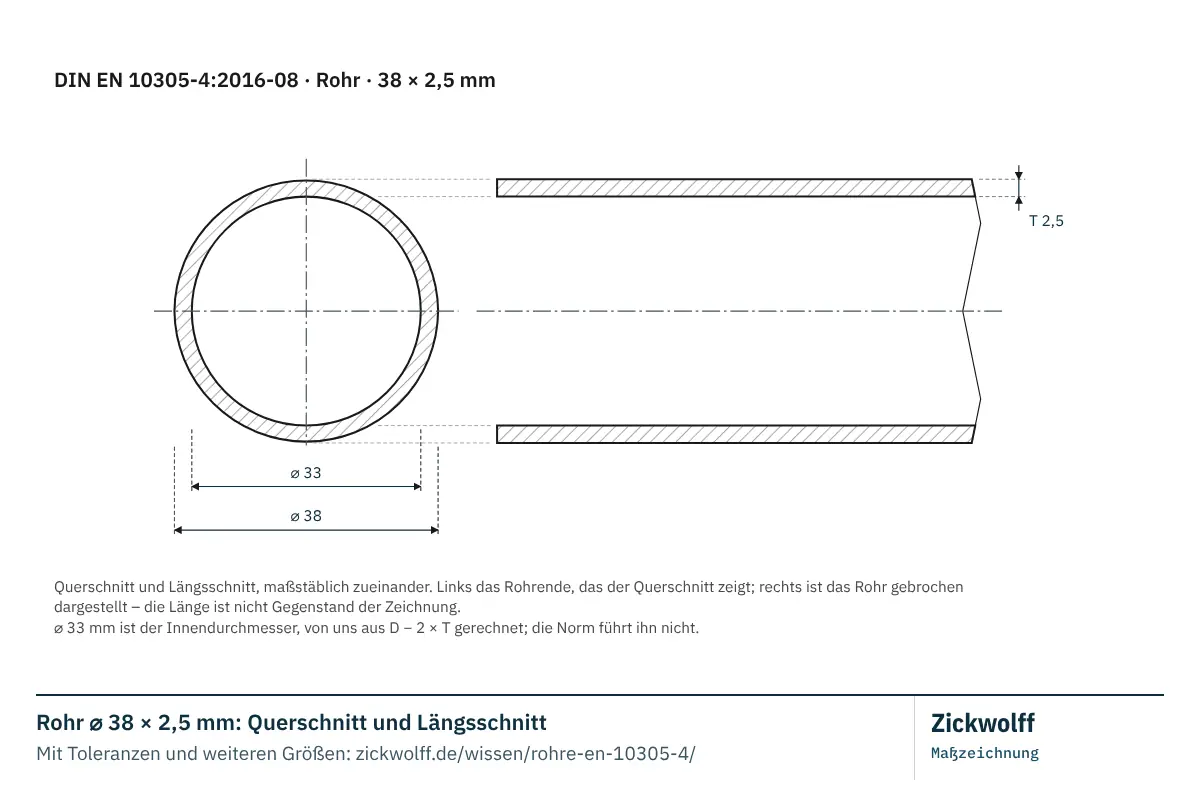

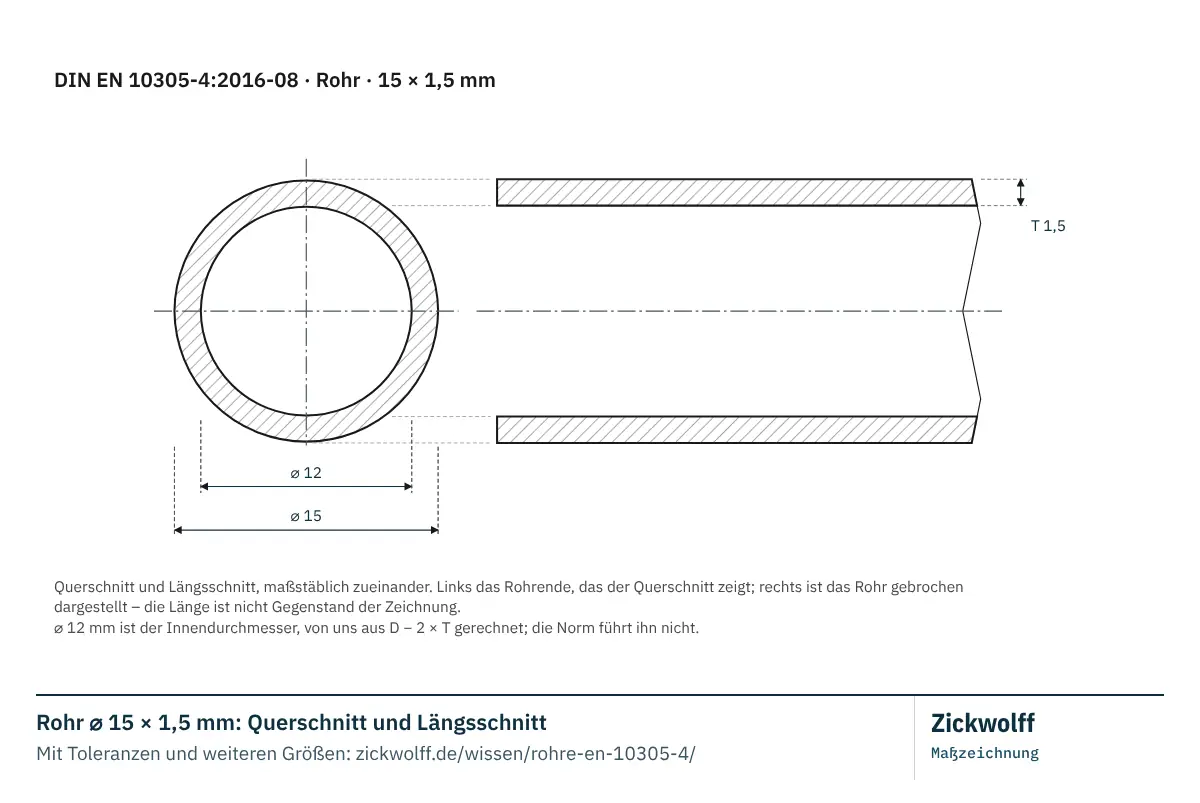

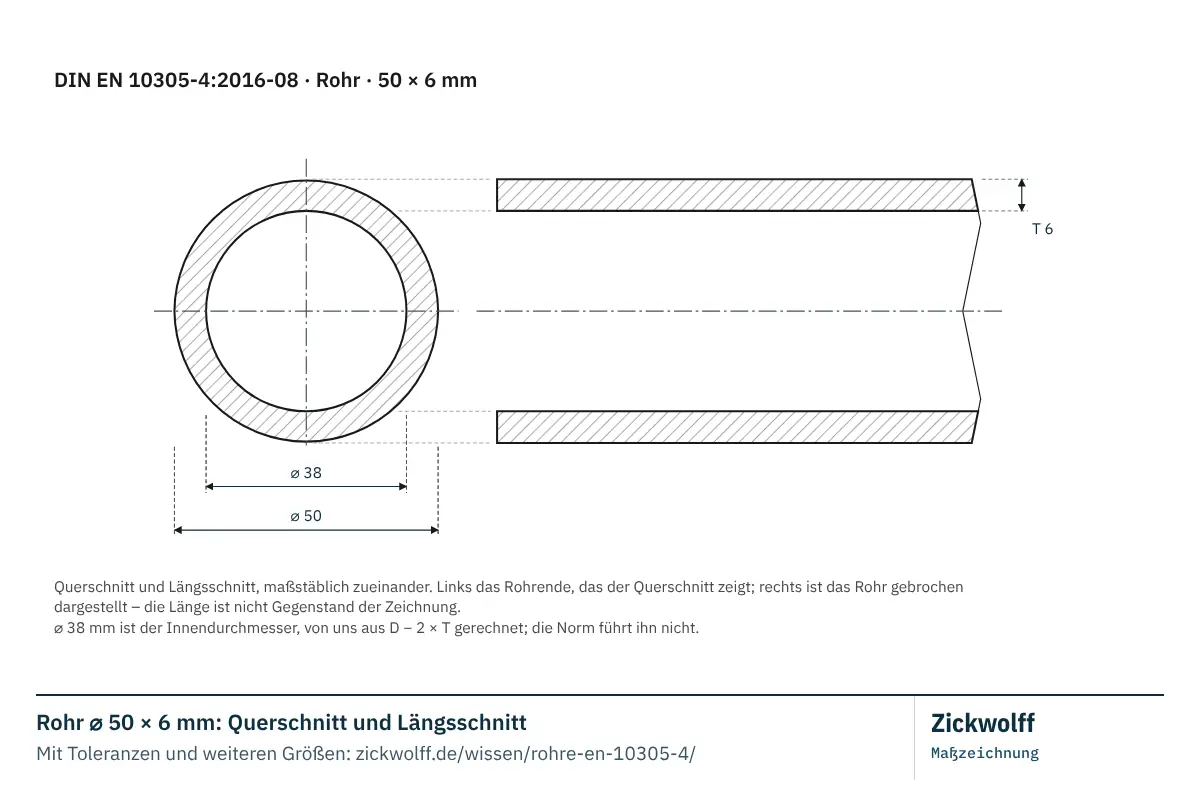

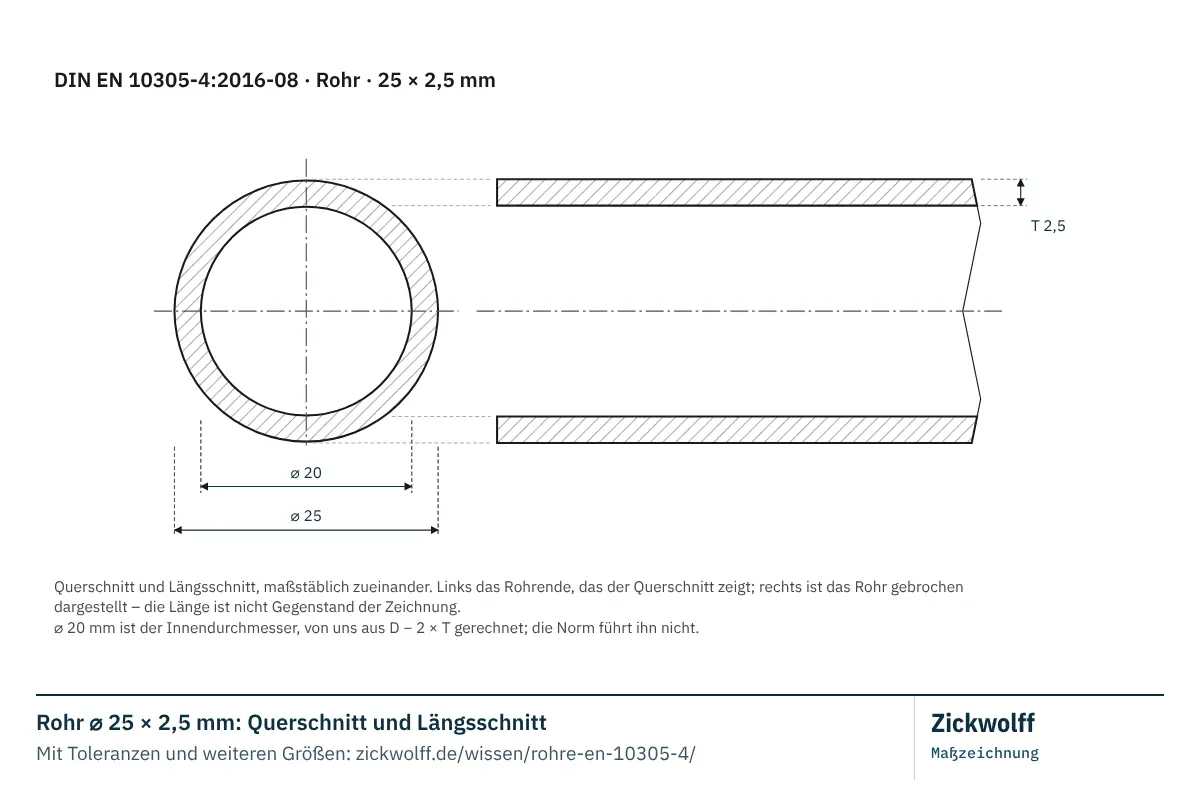

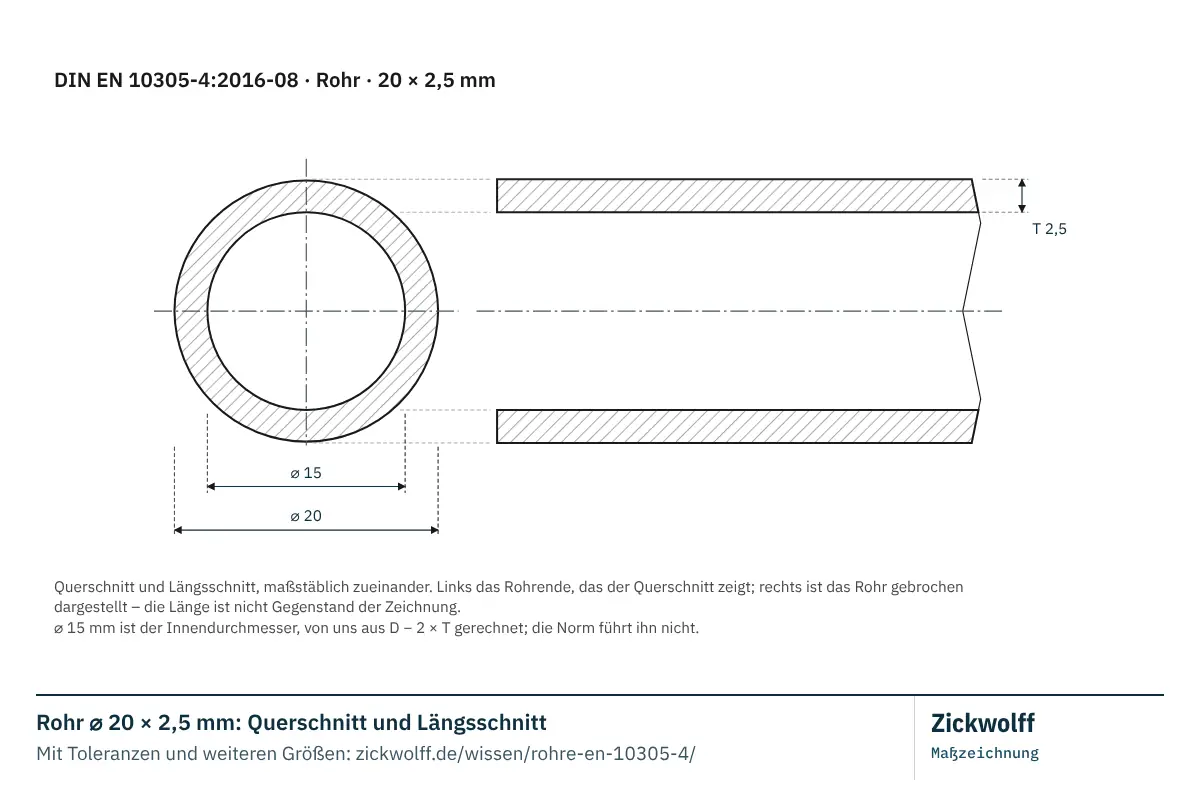

DIN EN 10305-4 legt keine Länge fest. Geliefert wird in Herstelllängen, deren Bereich zur Bestellung gehört und dort vereinbart wird. Genaulängen mit eigenen Grenzabmaßen sind möglich, aber eine ausdrücklich zu vereinbarende Ausführung – nicht der Normalfall. Deshalb trägt die Zeichnung auf dieser Seite kein Längenmaß und zeigt das Rohr rechts gebrochen: die Länge ist keine Eigenschaft der Abmessung, sondern eine Frage der Bestellung.

Marktüblich sind 4 bis 7 m, Sonderlängen auf Anfrage. Das ist die Regellänge, die Handel und Werke für Rohre dieser Herstellart führen – nahtlos, kaltgezogen, eine Angabe aus Lieferprogrammen, keine Normangabe. Wer eine bestimmte Länge braucht, nennt sie bei der Anfrage; wer eine Menge plant, rechnet mit ihr.

Die Spalte je 6 m in den Tabellen dieser Seite rechnet mit 6 m, weil das innerhalb dieser Spanne die runde Zahl ist. Sie ist eine Rechenhilfe und keine Zusage: für eine andere Länge nehmen Sie die Spalte Gewicht (kg je m) und multiplizieren selbst.

Wie Gewicht und Grenzabmaße zustande kommen

Das Gewicht je Meter ist eine Rechnung, keine Tabellenangabe: aus Außendurchmesser und Wanddicke ergibt sich die Querschnittsfläche des Rohrs, mal der Dichte des Stahls von 7,85 kg/dm³. Wir rechnen sie nach EN 10220 für jede Abmessung dieser Übersicht aus – deshalb steht in jeder Zeile eine Zahl und nirgends ein Strich.

Ein Grenzabmaß ist keine Eigenschaft der Zeile, sondern eine Angabe, die sich auf das Nennmaß bezieht. Beim Außendurchmesser lässt sich das zulässige Abmaß nicht aus einem einzigen Verhältnis herleiten – es hängt vom Durchmesserbereich ab. In der Übersicht steht deshalb je Abmessung die Zahl, die für sie gilt. Bei der Wanddicke lässt sich das zulässige Abmaß nicht aus einem einzigen Verhältnis herleiten – es hängt vom Durchmesserbereich ab. In der Übersicht steht deshalb je Abmessung die Zahl, die für sie gilt. Wir rechnen es für jede Abmessung dieser Übersicht aus, damit in der Zeile die Zahl steht und nicht ein Prozentsatz, den man selbst noch anwenden müsste.

Wer ein Rohr prüft, braucht genau diese eine Zahl; die Herleitung hilft ihm dabei nicht.

Ausführung und Prüfung: was kein Maß ist

Nicht alles, was an einem Rohr stimmen muss, steht in der Maßtabelle. Wie ungleichmäßig die Wand über den Umfang verteilt sein darf, wie gerade es sein muss und wie rund der Querschnitt sein muss – auch das gehört zur Ausführung, und bei der Eingangsprüfung entscheidet es mit darüber, ob eine Lieferung angenommen wird. Dazu kommt, was der Lieferung anzusehen ist: die Oberfläche, die Enden, die Kennzeichnung und der Schutz bis zur Baustelle.

Normbezug dieser Angaben: DIN EN 10305-4. Was hier steht, ist die Anforderung – gemessen wird sie am gelieferten Rohr, und wo eine Toleranzklasse oder eine Option ins Spiel kommt, gehört sie in die Bestellung.

Aus der Praxis: woran es beim Bestellen scheitert

Bestellt wird nach Außen- und Innendurchmesser oder nach Außen und Wanddicke. Beide Wege sind üblich, und sie führen nicht zwingend zum selben Rohr. Wer nur zwei von drei Maßen nennt, überlässt das dritte dem Lieferanten.

Die Genauigkeit ist der Grund, warum es dieses Rohr gibt. Ein Präzisionsrohr wird verschraubt, geschnitten und gebogen, ohne dass danach nachgearbeitet wird. Deshalb hängen die Grenzabmaße hier nicht an einem Prozentsatz, sondern stehen für jede Kombination einzeln fest.

Der Lieferzustand entscheidet über die Verarbeitbarkeit. Ob ein Rohr sich noch biegen und bördeln lässt, hängt am Zustand, in dem es geliefert wird – nicht an der Abmessung.

Was diese Seite nicht sagt

• Keine Werkstoffauswahl. DIN EN 10305-4 führt die unlegierten Stahlsorten E215, E235 und E355 in mehreren Lieferzuständen. Welche für Ihren Fall passt, entscheiden Betriebsdruck, Biegearbeit und Auslegung – nicht die Abmessung. Die Werkstoffübersicht ordnet die Sorten ein.
• Keine Auslegung. Aus Durchmesser und Wanddicke folgt kein zulässiger Betriebsdruck. Die Berechnung gehört in die Anlagenplanung.
• Nur diese eine Norm. Präzisionsstahlrohre ohne Hydraulikbezug stehen in der EN 10305-1 bis -3, geschweißte Hydraulikrohre in der EN 10305-6, Druckrohre für Anlagen in der EN 10216 und EN 10217. Der Überblick dazu steht auf der Seite Stahlrohre.

Verwandte Seiten

• Stahlrohre: Bezeichnung, Normen und Auswahl: der Überblick über die Rohrfamilien, die Prüfklassen und die Werkstoffe.
• Kesselrohre nach DIN EN 10216-2: die nahtlose Welt für erhöhte Temperaturen – größere Abmessungen, gröbere Toleranzen.
• Toleranzen und Grenzabmaße: wie Grenzabmaße gelesen werden und was sie über ein Bauteil aussagen.
• Werkstoffübersicht: welcher Stahl wofür taugt – und warum der Durchmesser das nicht entscheidet.

Wie diese Daten entstehen. Diese Seite gibt keine Norm wieder. Sie zeigt die Maße, die man für Anfrage, Bestellung und Einbau braucht – für Größen, die wir liefern, abgeglichen mit Unterlagen von Herstellwerken und Lieferanten sowie mit unserem Sortiment. Bei jedem Wert steht, welcher Art er ist: von der Norm vorgegeben, von uns berechnet oder im Handel üblich. Verbindlich ist die jeweils gültige Norm, die Sie bei DIN Media beziehen. Wie wir Quellen auswählen und aktuell halten: Über dieses Wissen.

Fachliche Grundlage dieser Seite: DIN EN 10305-4:2016-08 sowie EN 10220 für das Gewicht je Meter. Gewicht, Innendurchmesser, Wasserinhalt, Querschnitt und Oberfläche sind von uns aus Außendurchmesser und Wanddicke berechnet; die Rechnung ist bei jedem Bau dieser Seite gegen die Datenschicht geprüft.
