Geberit FlowFit : sertir par le côté – d16 à d75 avec deux mâchoires

À quoi FlowFit est destiné

Installation d’eau potable, de chauffage et d’eau de refroidissement à l’étage et en colonne montante jusqu’à d75 – partout où Mepla serait employé, avec l’avantage du sertissage latéral dans les installations en applique, les gaines et les collecteurs. L’air comprimé est validé selon l’information technique (pas avec le tube PB). FlowFit n’est pas prévu pour les gaz combustibles, le solaire et la haute température.

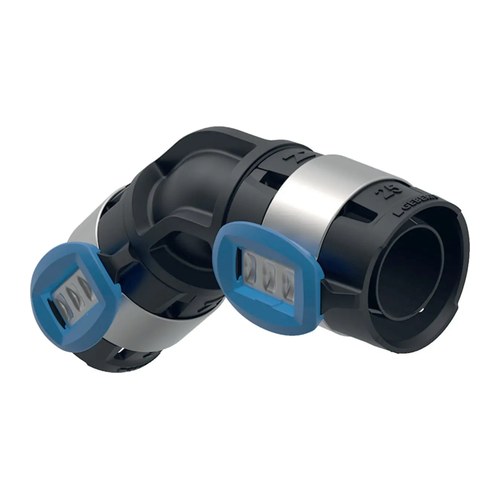

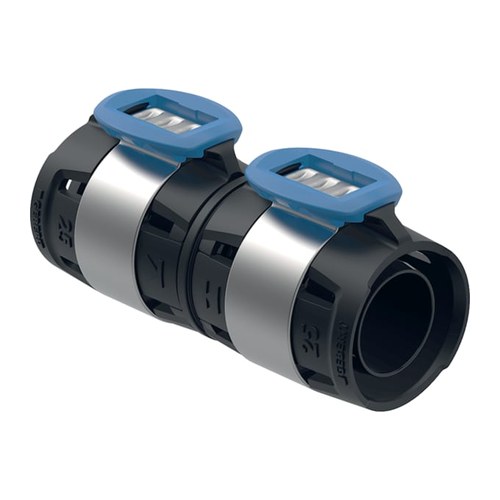

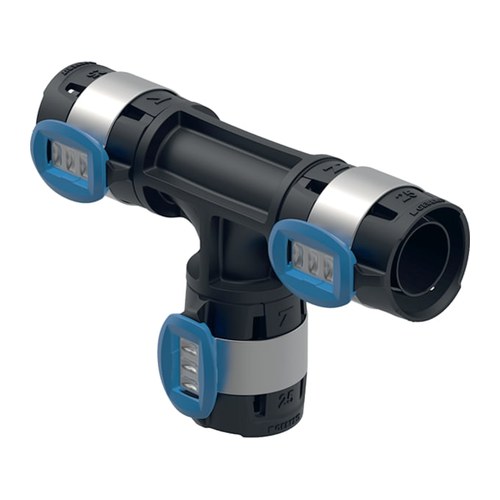

Comment fonctionne le sertissage latéral

Le raccord à sertir en PPSU s’emboîte sur le tube ; la profondeur d’emboîtement se contrôle par une fenêtre d’observation, et le raccord peut être tourné dans la position optimale avant le sertissage. La mâchoire attaque la douille de sertissage par le côté – deux mâchoires suffisent donc (bleue pour d16–d40, verte pour d50–d75), et il suffit de place d’un seul côté de l’assemblage. Un indicateur de sertissage (bleu ou orange) tombe au sertissage ; les raccords non sertis se reconnaissent ainsi et fuient à l’essai d’étanchéité par des chemins de fuite définis. Pour d16–d40, il existe une pince à sertir manuelle sans batterie.

Le tube système ML est un multicouche PE-RT II/Al/PE-RT II, étanche à la diffusion ; ML Therm est la variante pré-isolée ; PB est un tube polybutène sans aluminium – non étanche à la diffusion, donc ni pour le chauffage ni pour l’air comprimé.

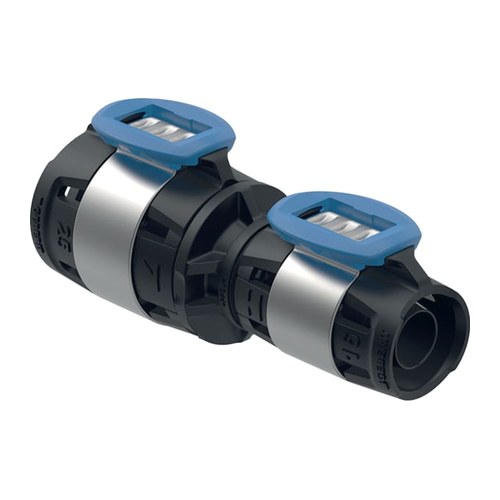

Tube, dimensions et disponibilité

Huit dimensions de d16 à d75, serties avec deux mâchoires. FlowFit est nouveau dans notre gamme : d16 à d25 en stock, les dimensions supérieures sur commande ; ce qui est disponible, et à quel délai, nous le précisons sur demande.

La norme indique des cotes. Ce qui figure ici, nous le proposons – sur stock ou sur commande ; ce qui est disponible, et à quel délai, nous le précisons sur demande.

Quel fluide, avec quelles limites

Selon le Planning and Installation Guide (01/2023) : en continu 0–70 °C à 10 bar ; eau froide 0–20 °C jusqu’à 16 bar ; brièvement 95 °C (eau potable) ou 100 °C (eau de chauffage) pour 100 h au total sur 50 ans. Chauffage uniquement avec le tube système ML (étanche à la diffusion).

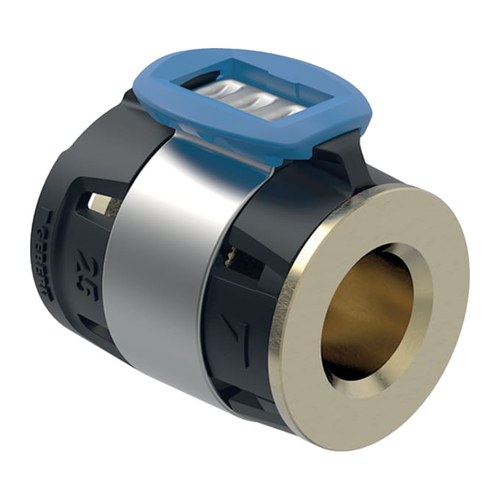

Transitions : Mepla, systèmes métalliques Geberit, filetage

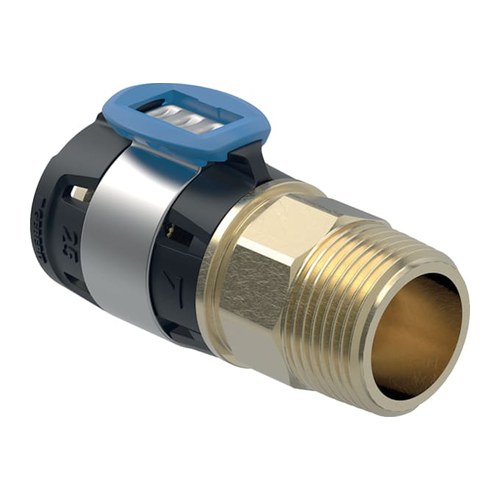

Geberit propose des transitions de FlowFit vers Mepla, vers les systèmes métalliques Geberit (avec manchon à sertir en inox), vers le filetage (coudes et équerres de transition à filetage extérieur et intérieur, MasterFix) et vers les raccordements d’appareils. Vers les systèmes Viega et Sanha, on passe par le filetage selon EN 10226-1 ou la bride ; respecter la règle du sens d’écoulement et l’appariement des matériaux (Installation mixte).

FlowFit, Mepla ou iFIT ?

Mepla : même domaine d’emploi, sertissage classique avec une mâchoire par dimension, gamme plus large, chez nous d16/d20 en stock. FlowFit : plus rapide dans les positions exiguës, moins d’outillage, indicateur de sertissage – qui introduit un nouveau système multicouche économise des mâchoires. GF iFIT : système à emboîter d16–d32 sans machine à sertir, pour les applications simples et peu exigeantes pour l’installateur – voir Systèmes multicouches et à emboîter et De notre pratique.

Montage en bref

• Couper le tube à longueur, calibrer et chanfreiner ; contrôler la profondeur d’emboîtement dans la fenêtre d’observation.
• Tourner le raccord en position, sertir par le côté avec la mâchoire bleue (d16–d40) ou verte (d50–d75) ; pince manuelle jusqu’à d40.
• Indicateur de sertissage tombé = serti ; essai d’étanchéité, procès-verbal.
• Chauffage uniquement avec le tube système ML ; PB uniquement pour l’eau potable.

Disponibilité chez Zickwolff

La norme indique des cotes. Ce qui figure ici, nous le proposons – sur stock ou sur commande ; ce qui est disponible, et à quel délai, nous le précisons sur demande. FlowFit est nouveau dans la gamme : d16 à d25 en stock, les dimensions supérieures sur commande ; raccords, tube et outillage sont approvisionnés via Geberit.
