4013 PN16 8Loch neu

ab 6,28 € *

Inhalt: 1

inkl. MwSt. zzgl. Versandkosten

Artikel-Nr.: 401312108

Vorschweißflansch in schwarzem Stahl (C22.8/P250GH) Norm: DIN 2631-2635 PN6... mehr

Menü schließen

Produktinformation
DIN 2631-DIN 2635, S235/P250GH, V-Flansche Form C

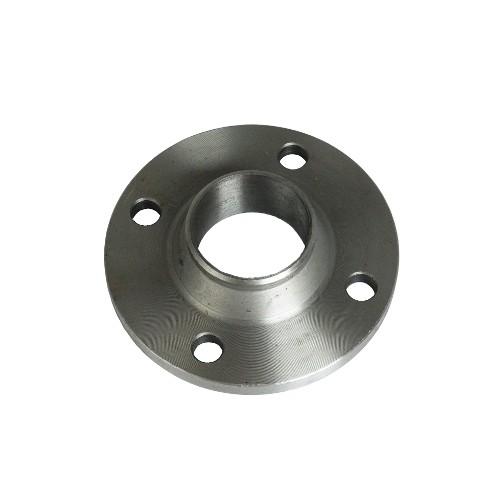

Vorschweißflansch in schwarzem Stahl (C22.8/P250GH)
Norm: DIN 2631-2635

**PN6**
				Schrauben
DN	D in mm	K in mm	L in mm	Anzahl	Größe	C2 in mm	Gewicht in kg
10	75	50	11	4	M10	12	0,36
15	80	55	11	4	M10	12	0,39
20	90	65	11	4	M10	14	0,59
25	100	75	11	4	M10	14	0,75
32	120	90	14	4	M12	14	1,05
40	130	100	14	4	M12	14	1,18
50	140	110	14	4	M12	14	1,34
65	160	130	14	4	M12	14	1,67
80	190	150	18	4	M16	16	2,71
100	210	170	18	4	M16	16	3,24
125	240	200	18	8	M16	18	4,49
150	265	225	18	8	M16	18	5,15
200	320	280	18	8	M16	20	7,78
250	375	335	18	12	M16	22	10,8
300	440	395	22	12	M20	22	14,0
350	490	445	22	12	M20	22	16,7
400	540	495	22	16	M20	22	19,0
450	595	550	22	16	M20	24	24,2
500	645	600	22	20	M20	24	28,6
600	755	705	26	20	M24	24	31,5
700	860	810	26	24	M24	24	37,4
800	975	920	30	24	M27	24	46,1
900	1075	1020	30	24	M27	26	55,6
1000	1175	1120	30	28	M27	26	61,9

**PN16**
				Schrauben
DN	D in mm	K in mm	L in mm	Anzahl	Größe	C2 in mm	Gewicht in kg
10	90	60	14	4	M12	14	0,58
15	95	65	14	4	M12	14	0,65
20	105	75	14	4	M12	16	0,95
25	115	85	14	4	M12	16	1,14
32	140	100	18	4	M16	16	1,69
40	150	110	18	4	M16	16	1,86
50	165	125	18	4	M16	18	2,53
65	185	145	18	4	M16	18	3,06
80	200	160	18	8	M16	20	3,70
100	220	180	18	8	M16	20	4,62
125	250	210	18	8	M16	22	6,30
150	285	240	22	8	M20	22	7,75
200	340	295	22	12	M20	24	11,0
250	405	355	26	12	M24	26	15,6
300	460	410	26	12	M24	28	22,0
350	520	470	26	16	M24	30	28,8
400	580	525	30	16	M27	32	36,3
450	640	585	30	20	M27	34	49,5
500	715	650	33	20	M30	34	61,0
600	840	770	36	20	M33	36	75,4
700	910	840	36	24	M33	36	77,0
800	1025	950	39	24	M36	38	101,0
900	1125	1050	39	28	M36	40	122
1000	1255	1170	42	28	M39	42	162

**PN25**
				Schrauben
DN	D in mm	K in mm	L in mm	Anzahl	Größe	C2 in mm	Gewicht in kg
200	360	310	26	12	M24	30	17,0
250	425	370	30	12	M27	32	24,4
300	485	430	30	16	M27	34	31,2
350	555	490	33	16	M30	38	44,2
400	620	550	36	16	M33	40	57,9
450	670	600	36	20	M33	44	72,3
500	730	660	36	20	M33	44	89,6
600	845	770	39	20	M36	46	104,0

**PN40**
				Schrauben
DN	D in mm	K in mm	L in mm	Anzahl	Größe	C2 in mm	Gewicht in kg
10	90	60	14	4	M12	16	0,66
15	95	65	14	4	M12	16	0,75
20	105	75	14	4	M12	18	1,06
25	115	85	14	4	M12	18	1,29
32	140	100	18	4	M16	18	1,88
40	150	110	18	4	M16	18	2,33
50	165	125	18	4	M16	20	2,82
65	185	145	18	8	M16	22	3,74
80	200	160	18	8	M16	24	4,75
100	235	190	22	8	M20	24	6,52
125	270	220	26	8	M24	26	9,07
150	300	250	26	8	M24	28	11,8
200	375	320	30	12	M27	34	21,5
250	450	385	33	12	M30	38	34,9
300	515	450	33	16	M30	42	49,7
350	580	510	36	16	M33	46	68,1
400	660	585	39	16	M36	50	96,5
450	685	610	39	20	M36	52	105,7
500	755	670	42	20	M39	52	117,0
