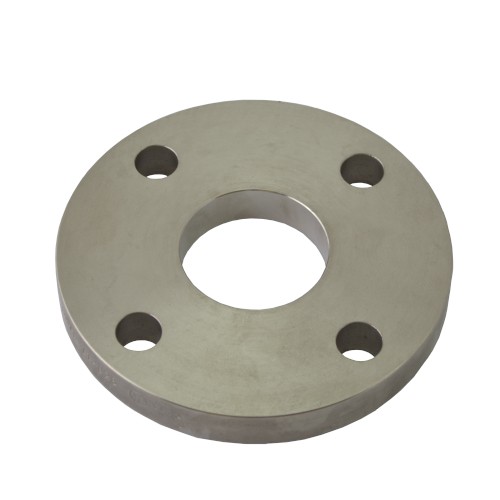

EN 1092-1, 1.4571, Glatte Flansche Form B aus Edelstahl (Typ 01A)

ab 12,04 € *

Inhalt: 1

inkl. MwSt. zzgl. Versandkosten

Artikel-Nr.: 50537026
Herstellernummer: 50537026

Glatter Flansch in Edelstahl (1,4571) zum Schweißen Typ 01 A Norm: EN 1092-1... mehr

Menü schließen

Produktinformation
EN 1092-1, 1.4571, Glatte Flansche Form B aus Edelstahl (Typ 01A)

Glatter Flansch in Edelstahl (1,4571) zum Schweißen
Typ 01 A
Norm: EN 1092-1 (alte Norm Din 2573/2576)

**PN6**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	A in mm	C2 in mm
15	21,3	80	55	11	4	M10	22,0	12
20	26,9	90	65	11	4	M10	27,5	14
25	33,7	100	75	11	4	M10	34,5	14
32	42,4	120	90	14	4	M12	43,5	16
40	48,3	130	100	14	4	M12	49,5	16
50	60,3	140	110	14	4	M12	61,5	16
65	76,1	160	130	14	4	M12	77,5	16
80	88,9	190	150	18	4	M16	90,5	18
100	114,3	210	170	18	4	M16	116,0	18
125	139,7	240	200	18	8	M16	141,5	20
150	168,3	265	225	18	8	M16	170,5	20
200	219,1	320	280	18	8	M16	221,5	22
250	273,0	375	335	18	12	M16	276,5	24
300	323,9	440	395	22	12	M20	327,5	24
350	355,6	490	445	22	12	M20	359,5	26
400	406,4	540	495	22	16	M20	411,0	28
450	457,0	595	550	22	16	M20	462,0	30
500	508,0	645	600	22	20	M20	513,5	30
600	610,0	755	705	26	20	M24	616,5	32
700	711,0	860	810	26	24	M24	714,2	40
800	813,0	975	920	30	24	M27	815,8	44
900	914,0	1075	1020	30	24	M27	917,4	48
1000	1016,0	1175	1120	30	28	M27	1019,0	52
1200	1220,0	1405	1340	33	32	M30	1224,0	60
1400	1420,0	1630	1560	36	36	M33	1424,0	72
1600	1620,0	1830	1760	36	40	M33	1624,0	80

**PN10**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	A in mm	C2 in mm
15	21,3	95	65	14	4	M12	22,0	14
20	26,9	105	75	14	4	M12	27,5	16
25	33,7	115	85	14	4	M12	34,5	16
32	42,4	140	100	18	4	M16	43,5	18
40	48,3	150	110	18	4	M16	49,5	18
50	60,3	165	125	18	4	M16	61,5	20
65	76,1	185	145	18	4	M16	77,5	20
80	88,9	200	160	18	8	M16	90,5	20
100	114,3	220	180	18	8	M16	116,0	22
125	139,7	250	210	18	8	M16	141,5	22
150	168,3	285	240	22	8	M20	170,5	24
200	219,1	340	295	22	8	M20	221,5	24
250	273,0	395	350	22	12	M20	276,5	26
300	323,9	445	400	22	12	M20	327,5	26
350	355,6	505	460	22	16	M20	359,5	30
400	406,4	565	515	26	16	M24	411,0	32
450	457,0	615	565	26	20	M24	462,0	36
500	508,0	670	620	26	20	M24	513,5	38

**PN16**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	A in mm	C2 in mm
10	17,2	90	60	14	4	M12	18,0	14
15	21,3	95	65	14	4	M12	22,0	14
20	26,9	105	75	14	4	M12	27,5	16
25	33,7	115	85	14	4	M12	34,5	16
32	42,4	140	100	18	4	M16	43,5	18
40	48,3	150	110	18	4	M16	49,5	18
50	60,3	165	125	18	4	M16	61,5	20
65	76,1	185	145	18	4	M16	77,5	20
80	88,9	200	160	18	8	M16	90,5	20
100	114,3	220	180	18	8	M16	116,0	22
125	139,7	250	210	18	8	M16	141,5	22
150	168,3	285	240	22	8	M20	170,5	24
200	219,1	340	295	22	12	M20	221,5	26
250	273,0	405	355	26	12	M24	276,5	29
300	323,9	460	410	26	12	M24	327,5	32
350	355,6	520	470	26	16	M24	359,0	35
400	406,4	580	525	30	16	M27	411,0	38
450	457,0	640	585	30	20	M27	462,0	42
500	508,0	715	650	33	20	M30	513,5	46
600	610,0	840	770	36	20	M33	616,5	55
700	711,0	910	840	36	24	M33	714,2	63
800	813,0	1025	950	39	24	M36	815,8	74
900	914,0	1125	1050	39	28	M36	917,4	82
1000	1016,0	1255	1170	42	28	M39	1019,0	90

**PN25**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	A in mm	C2 in mm
15	21,3	95	65	14	4	M12	22,0	14
20	26,9	105	75	14	4	M12	27,5	16
25	33,7	115	85	14	4	M12	34,5	16
32	42,4	140	100	18	4	M16	43,5	18
40	48,3	150	110	18	4	M16	49,5	18
50	60,3	165	125	18	4	M16	61,5	20
65	76,1	185	145	18	8	M16	77,5	22
80	88,9	200	160	18	8	M16	90,5	24
100	114,3	235	190	22	8	M20	116,0	26
125	139,7	270	220	26	8	M24	141,5	28
150	168,3	300	250	26	8	M24	170,5	30
200	219,1	360	310	26	12	M24	221,5	32
250	273,0	425	370	30	12	M27	276,5	35
300	323,9	485	430	30	16	M27	327,5	38
350	355,6	555	490	33	16	M30	359,5	42
400	406,4	620	550	36	16	M33	411,0	48
450	457,0	670	600	36	20	M33	462,0	54
500	508,0	730	660	36	20	M33	513,5	58
600	610,0	845	770	39	20	M36	616,5	68
700	711,2	960	875	42	24	M39	714,0	85
800	812,8	1085	990	48	24	M45	816,0	95

**PN40**
DN	Rohr	D in mm	K in mm	L	Anzahl Löcher	Schrauben	A in mm	C2 in mm
15	21,3	95	65	14	4	M12	22,0	14
20	26,9	105	75	14	4	M12	27,5	16
25	33,7	115	85	14	4	M12	34,5	16
32	42,4	140	100	18	4	M16	43,5	18
40	48,3	150	110	18	4	M16	49,5	18
50	60,3	165	125	18	4	M16	61,5	20
65	76,1	185	145	18	8	M16	77,5	22
80	88,9	200	160	18	8	M16	90,5	24
100	114,3	235	190	22	8	M20	116,0	26
125	139,7	270	220	26	8	M24	141,5	28
150	168,3	300	250	26	8	M24	170,5	30
200	219,1	375	320	30	12	M27	221,5	36
250	273,0	450	385	33	12	M30	276,5	42
300	323,9	515	450	33	16	M30	327,5	52
350	355,6	580	510	36	16	M33	359,5	58
400	406,4	660	585	39	16	M36	411,0	65
