Verbinden ohne Schweißen
Klemmverbinder für PE-, PP- und PVC-C-Rohr – und der Übergang von Stahl auf Kunststoff
Kunststoffrohr lässt sich schweißen (PE), kleben (PVC) oder schweißmuffen (PP) – aber nicht, wenn Wasser nachläuft, die Rohrkennzeichnung fehlt oder einfach die Zeit. Dann klemmt man: mit einer Stützhülse im Rohr, die den Klemmdruck aufnimmt, und einem Verbinder außen. Dieselben Verbinder stellen den Übergang her, wenn eine PE-Leitung auf Stahl trifft. Für große Nennweiten und gemischte Werkstoffe im Tiefbau gibt es die Weitbereichskupplung, die mehrere Außendurchmesser in einer Größe schluckt.
- Rohrarten
- PE 80, PE 100, PE-Xa (SDR 11; GF SDR 11/17,6) · PP-R/PP-RCT · PVC-C · Übergang Stahl–PE · Guss, Stahl, PE, PVC, GFK (Weitbereich)
- Durchmesser
- PE 20–110 mm · PP/PVC-C 16–50 mm · Weitbereich DN 50–600 (46–637 mm)
- Pflicht
- Stützhülse im Kunststoffrohr (Gebo bis 63 mm, darüber handelsübliche SDR-11-Hülsen; GF liefert sie mit)
- Hersteller
- Gebo gebooriginal, polygebo · GF PRIMOFIT, WAGA MULTI/JOINT 3000 Plus
Welche Lösung für welches Kunststoffrohr

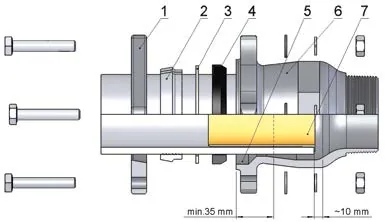

Für PE-Rohr nach DVGW GW 335 und DIN 8074/8075 (PE 80, PE 100, PE-Xa, SDR 11) ist der Temperguss-Klemmverbinder die klassische Hausanschluss-Lösung: Baureihen 153/155 (20 bis 63 mm) und 22P (75 bis 110 mm) mit NBR für Wasser, Gas außerhalb von Gebäuden und Druckluft, 156 (32 bis 63 mm) und 223 (75 bis 90 mm) mit EPDM für Trinkwasser (156: DVGW GW 335-B4), als Kupplung PE–PE oder als Übergang Stahl–PE. Die Stützhülse ist Pflicht und wird getrennt bestellt. Für PP-R/PP-RCT (DIN 8077/8078) und PVC-C (DIN 8079/8080) ist polygebo gebaut: Messing-Klemmverbinder mit passender Stützhülse je SDR, 16 bis 50 mm, Reparatur ohne Kleben und Schweißen, an PVC-C auch bei nachlaufendem Wasser. GF PRIMOFIT deckt PE (SDR 11 und 17,6) und PE-Xa 20 bis 63 mm ab und bringt die Stützhülse mit. Mehrschichtverbundrohr ist eine eigene Welt – dafür Multigebo.
| Lösung | Rohrart | Außendurchmesser | Was sie kann |
|---|---|---|---|
| Klemmverbinder für PE-Rohr und Übergang Stahl-PE Gebo · 153/155 · 22P (NBR) · 156 / 223 (EPDM) | PE-Rohr (PE 80, PE 100, PE-Xa, SDR 11) | 20–110 mm | Stützhülse Pflicht bei allen PE-Baureihen (Gebo-Stützhülse bis 63 mm, ab 75 mm handelsübliche SDR-11-Hülsen, getrennt bestellen). NBR: 153/155 für 20-63 mm, 22P für 75-110 mm – Wasser 20 °C, Gas außerhalb von Gebäuden 4 bar, Druckluft. EPDM-Trinkwasser: 156 für 32-63 mm, 223 für 75-90 mm, bis 25 °C. Auch als Übergang Stahl auf PE. |

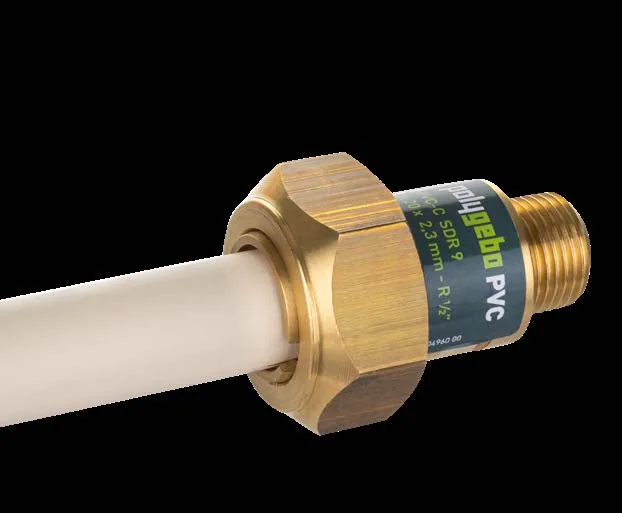

| Klemmverbinder für PP- und PVC-C-Rohr Gebo · 330 (PP-R/PP-RCT) / 331 (PVC-C) | PP-R/PP-RCT-Rohr (DIN 8077/8078), PVC-C-Rohr (DIN 8079/8080) | 16–50 mm | Messing-Klemmverbinder mit Stützhülse für PP- und PVC-C-Rohr: Reparatur ohne Kleben und Schweißen, auch bei nachlaufendem Wasser – zug- und schubfest. SDR muss passen (Stützhülsen-Set). |
| Klemmverbinder für PE-Rohr und Übergang Stahl-PE GF · PRIMOFIT PE | PE-Rohr (SDR 11 und 17,6), PE-Xa (S 5), Übergang auf Stahlrohr | 20–63 mm | Stützhülse enthalten und Pflicht – PE 100 bis 16 bar Wasser, Gas 10 bar (PE-Xa 8 bar). Übergangsstücke Stahl 1/2 bis 2 Zoll auf PE 20 bis 63 mm. |
| Weitbereichskupplungen GF · WAGA MULTI/JOINT 3000 Plus | Grauguss, duktiles Gusseisen, Stahl/Edelstahl, Kupfer, GFK, PVC-U, PP, PE, ABS (Kunststoffe mit Stützhülse) | 46–637 mm | Weitbereichskupplung DN 50 bis DN 600: eine Größe deckt bis zu 43 mm Außendurchmesser ab (DN 50 = 46-71 mm, DN 100 = 104-132 mm, DN 200 = 192-232 mm, DN 400 = 392-433 mm) - Werkstoffübergänge und Reparaturen an erdverlegten und oberirdischen Wasser-, Abwasser- und Gasleitungen. Längskraftschlüssig (Uni/Fikser) oder nicht längskraftschlüssig (Uni/Fleks) - an Kunststoffrohr längskraftschlüssig nur mit Stützhülse, an GFK und zementgebundenen Rohren nicht längskraftschlüssig. Wasser 16 bar (25 bar nicht längskraftschlüssig), Gas 8 bar (DN 50-400), -5 bis +50 °C. |
Einsatzgrenzen je Medium
Kunststoffrohr begrenzt die Temperatur stärker als der Verbinder: Temperguss auf PE ist für Kaltwasser freigegeben (NBR-Reihen 20 °C, EPDM-Reihen 25 °C), polygebo auf PP und PVC-C bis 80 °C bei 6 bar, GF PRIMOFIT auf PE bis 40 °C. Gas über PE-Hausanschlüsse mit den dafür zugelassenen Baureihen (Faustregel FR-19).
| Lösung | Medium | max. °C | max. bar | Bedingung |
|---|---|---|---|---|
| Klemmverbinder für PE-Rohr und Übergang Stahl-PE Gebo 153/155 · 22P (NBR) · 156 / 223 (EPDM) | Trinkwasser kalt | 25 | 16 | Baureihe 156: PE 80 und PE-Xa 12,5 bar, PE 100 16 bar – Baureihe 223: 10 bar |
| Klemmverbinder für PE-Rohr und Übergang Stahl-PE Gebo 153/155 · 22P (NBR) · 156 / 223 (EPDM) | Wasser (nicht Trinkwasser) | 20 | 16 | NBR-Baureihen 153/155: PE 80 und PE-Xa 12,5 bar, PE 100 16 bar – Baureihe 22P (75-110 mm): 10 bar |
| Klemmverbinder für PE-Rohr und Übergang Stahl-PE Gebo 153/155 · 22P (NBR) · 156 / 223 (EPDM) | Gas außerhalb von Gebäuden | – | 4 | NBR-Baureihen 153/155 (20-63 mm) mit Gebo-Stützhülse, DVGW G 5600-1 – Größen 30, 38 mm und 75-110 mm nicht für Gas |
| Klemmverbinder für PE-Rohr und Übergang Stahl-PE Gebo 153/155 · 22P (NBR) · 156 / 223 (EPDM) | Druckluft | – | 12,5 | NBR-Baureihen: PE 100 12,5 bar, PE 80 und PE-Xa 10 bar – Baureihe 22P 10 bar |
| Klemmverbinder für PP- und PVC-C-Rohr Gebo 330 (PP-R/PP-RCT) / 331 (PVC-C) | Trinkwasser kalt | 25 | 10 | – |
| Klemmverbinder für PP- und PVC-C-Rohr Gebo 330 (PP-R/PP-RCT) / 331 (PVC-C) | Trinkwasser warm | 80 | 6 | – |
| Klemmverbinder für PP- und PVC-C-Rohr Gebo 330 (PP-R/PP-RCT) / 331 (PVC-C) | Heizungswasser | 80 | 6 | – |
| Klemmverbinder für PE-Rohr und Übergang Stahl-PE GF PRIMOFIT PE | Wasser (nicht Trinkwasser) | 40 | 16 | Systemwasser NBR – Trinkwasser EPDM 25 °C kalt / 40 °C warm |
| Klemmverbinder für PE-Rohr und Übergang Stahl-PE GF PRIMOFIT PE | Gas außerhalb von Gebäuden | 40 | 10 | PE 100 – PE-Xa 8 bar – 5 bar bei Gewindeverbindung |
| Weitbereichskupplungen GF WAGA MULTI/JOINT 3000 Plus | Wasser (nicht Trinkwasser) | 50 | 16 | DN 50-400 längskraftschlüssig - 25 bar nicht längskraftschlüssig - DN 425-600: 10 / 16 bar - EPDM 0 bis 50 °C, NBR -5 bis 50 °C |
| Weitbereichskupplungen GF WAGA MULTI/JOINT 3000 Plus | Gas außerhalb von Gebäuden | 50 | 8 | DN 50-400 (längskraftschlüssig je nach Rohr 5 bar, siehe Handbuch) - DN 425-600: 5 / 8 bar - NBR |
Herstellerangaben; maßgeblich sind die Montageanleitungen der jeweiligen Baureihe.
Weitbereichskupplung: ein Verbinder, viele Rohre
Im Tiefbau liegt selten ein Rohr nach Norm neben dem anderen: Grauguss von 1960 neben duktilem Guss, Stahl neben PE, Faserzement dazwischen. Die Weitbereichskupplung GF WAGA MULTI/JOINT 3000 Plus klemmt mit einem Dichtsystem aus Kunststoffsegmenten auf einen Spannbereich von bis zu 43 mm – DN 100 deckt 104 bis 132 mm, DN 200 192 bis 232 mm. Sie gibt es längskraftschlüssig (Uni/Fikser, mit Greifsegmenten) und nicht längskraftschlüssig (Uni/Fleks); an Kunststoffrohr ist Längskraftschluss nur mit Stützhülse zulässig, an GFK und zementgebundenen Rohren nicht. Wasser 16 bar (25 bar nicht längskraftschlüssig), Gas 8 bar, −5 bis +50 °C, GSK-Beschichtung, H2-ready-Bescheinigung für DN 50 bis 250. Wir beschaffen sie auf Anfrage.
Was wir lagern
PE-Klemmverbinder der Gebo-Baureihen 153/155, 22P, 156/223, die PE-Ausführungen von GF PRIMOFIT, polygebo und WAGA beschaffen wir auf Anfrage; für Stahlrohr lagern wir die GF PRIMOFIT-Übergangsstücke auf Gewinde (Außen- und Innengewinde 1/2 bis 2 Zoll) und die PRIMOFIT-Kupplungen (Sortiment auf der Stahlrohr-Seite). Stützhülsen gehören zu jeder PE-Bestellung dazu – sagen Sie uns Außendurchmesser und SDR.
Weiter im Thema
Im Thema: Verbinden ohne Schweißen – der Einstieg · Klemmverbinder für Stahl- und Siederohr · Multigebo für Mehrschichtverbundrohr · Werkzeug: Welche Lösung passt?
Aus dem Bestand: GF-Kunststoffsysteme: Schweißen und Kleben · Mischinstallation und Korrosion · Außendurchmesser messen, nicht Nennweite raten
Häufige Fragen
Warum braucht PE-Rohr eine Stützhülse?
Weil Kunststoff unter Klemmdruck kriecht: Ohne Hülse würde der Klemmring das Rohr einschnüren und die Verbindung mit der Zeit lösen. Die Hülse hält den Innendurchmesser, der Klemmring greift außen – deshalb muss der SDR stimmen.
Kann ich damit PE auf Stahl übergehen?

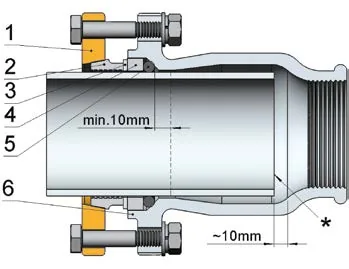

Ja – Gebo liefert die Temperguss-Verschraubung als Übergang Stahl–PE von 21,3/20 bis 114,3/110 mm, GF PRIMOFIT Übergangsstücke 1/2 bis 2 Zoll auf PE 20 bis 63 mm.
Geht Reparatur bei nachlaufendem Wasser?
Mit polygebo an PVC-C ja – das ist der Vorteil gegenüber Kleben, das eine Abbindezeit braucht. Bei PE-Hausanschlüssen gilt die Freigabe des Netzbetreibers.
Was ist mit Verbundrohr?
Mehrschichtverbundrohr hat Metall innen und Kunststoff außen und eigene Durchmesserreihen (16, 20, 26, 32 mm) – dafür ist Multigebo gebaut, nicht die PE-Verschraubung.
