Rohrschellen DIN 3567 Form A: Maßtabelle
Rohrschellen nach DIN 3567 sind schwere, zweiteilige Schellen für den Rohrleitungs- und Anlagenbau. Ausgewählt wird nach dem Rohr-Außendurchmesser. Diese Seite liefert die komplette Maßtabelle der Form A – inklusive Flachstahlmaß, passender Schraube und Gewicht je Stück. Den passenden Gegenspieler finden Sie auf der Seite Rundstahlbügel DIN 3570.
- Norm
- DIN 3567
- Ausführung
- Form A (zweiteilig)
- Bereich
- d1 20 – 1016 mm (DN 15 – 1000)
- Werkstoffe
- Stahl roh/verzinkt · Edelstahl

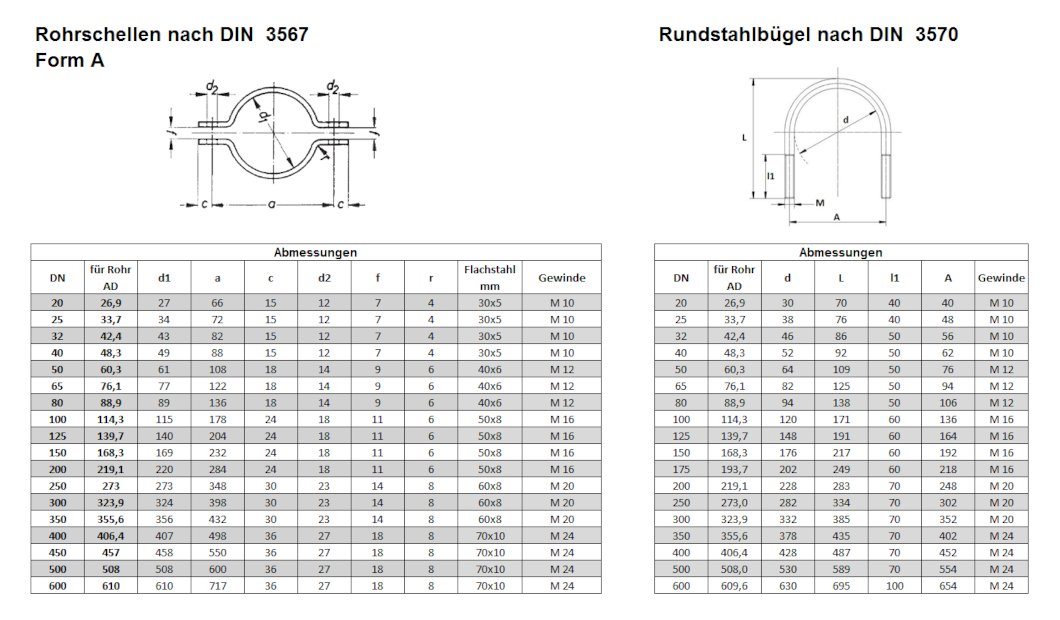

Maßtabelle DIN 3567 Form A

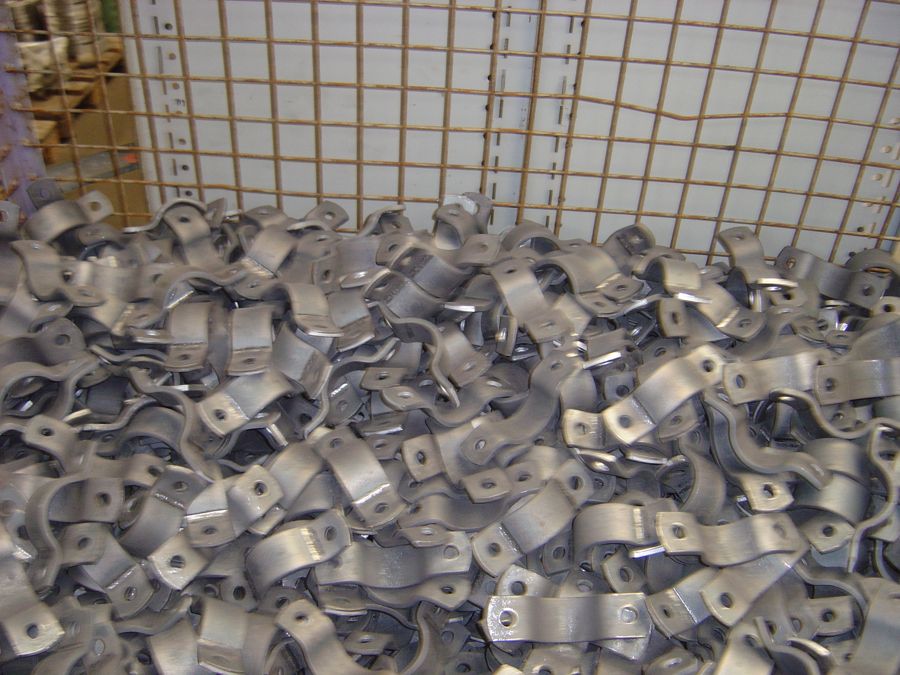

Die zweiteilige Schelle umschließt das Rohr und wird über Rundstahlbügel nach DIN 3570, Hängeeisen oder direkt an der Unterkonstruktion befestigt. Ausgewählt wird nach der Schellenbohrung d1 passend zum Rohr-Außendurchmesser; die Nennweite DN dient als Orientierung. Lieferbar in Stahl (roh/schwarz oder feuerverzinkt) und Edelstahl. Ein Stück Rohrschelle besteht aus zwei Halbschalen; Schraube und Mutter sind nicht im Lieferumfang enthalten und werden passend separat bestellt – bei Edelstahlschellen in derselben Beständigkeitsklasse.
Hinweis zum Normbereich: Die Tabelle basiert im Kern auf DIN 3567 (Nennweiten 20–500). Größere Abmessungen oberhalb des ursprünglichen Normbereichs sind marktübliche Herstellererweiterungen in Anlehnung an die Norm.
Tipp: Mit Strg/Cmd + F direkt nach dem Rohr-Außendurchmesser suchen.
| d1 (mm) | für Rohr-AD (mm)1 | Zoll | DN | a (mm) | c (mm) | d2 (mm) | f (mm) | Flachstahl (mm) | Schraube | Gewicht (kg) | Verfügbarkeit |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | – | – | 15 | 57 | 15 | 11,5 | 7 | 30 x 5 | M10x30 | 0,20 | lieferbar |
| 22 | 21,3 | 1/2" | 15 | 59 | 15 | 11,5 | 7 | 30 x 5 | M10x30 | 0,21 | lieferbar |
| 25 | – | – | 20 | 62 | 15 | 11,5 | 7 | 30 x 5 | M10x30 | 0,22 | lieferbar |
| 27 | 26,9 | 3/4" | 20 | 66 | 15 | 11,5 | 7 | 30 x 5 | M10x30 | 0,23 | lieferbar |
| 30 | – | – | 25 | 68 | 15 | 11,5 | 7 | 30 x 5 | M10x30 | 0,24 | lieferbar |
| 34 | 33,7 | 1" | 25 | 72 | 15 | 11,5 | 7 | 30 x 5 | M10x30 | 0,25 | lieferbar |
| 38 | – | – | 32 | 76 | 15 | 11,5 | 7 | 30 x 5 | M10x30 | 0,27 | lieferbar |
| 43 | 42,4 | 1 1/4" | 32 | 82 | 15 | 11,5 | 7 | 30 x 5 | M10x30 | 0,29 | lieferbar |
| 45 | – | – | 40 | 84 | 15 | 11,5 | 7 | 30 x 5 | M10x30 | 0,30 | lieferbar |
| 49 | 48,3 | 1 1/2" | 40 | 88 | 15 | 11,5 | 7 | 30 x 5 | M10x30 | 0,31 | lieferbar |
| 57 | – | – | 50 | 104 | 18 | 14 | 9 | 40 x 6 | M12x35 | 0,59 | lieferbar |
| 61 | 60,3 | 2" | 50 | 108 | 18 | 14 | 9 | 40 x 6 | M12x35 | 0,61 | lieferbar |
| 77 | 76,1 | 2 1/2" | 65 | 122 | 18 | 14 | 9 | 40 x 6 | M12x35 | 0,69 | lieferbar |
| 89 | 88,9 | 3" | 80 | 136 | 18 | 14 | 9 | 40 x 6 | M12x35 | 0,76 | lieferbar |
| 108 | – | – | 100 | 172 | 24 | 18 | 11 | 50 x 8 | M16x45 | 1,62 | lieferbar |
| 115 | 114,3 | 4" | 100 | 178 | 24 | 18 | 11 | 50 x 8 | M16x45 | 1,66 | lieferbar |
| 133 | – | – | 125 | 196 | 24 | 18 | 11 | 50 x 8 | M16x45 | 1,85 | lieferbar |
| 140 | 139,7 | 5" | 125 | 204 | 24 | 18 | 11 | 50 x 8 | M16x45 | 1,93 | lieferbar |
| 159 | – | – | 150 | 222 | 24 | 18 | 11 | 50 x 8 | M16x45 | 2,09 | lieferbar |
| 169 | 168,3 | 6" | 150 | 232 | 24 | 18 | 11 | 50 x 8 | M16x45 | 2,17 | lieferbar |
| 194 | 193,7 | – | 175 | 258 | 24 | 18 | 11 | 50 x 8 | M16x45 | 2,40 | lieferbar |
| 216 | – | – | 200 | 280 | 24 | 18 | 11 | 50 x 8 | M16x45 | 2,66 | lieferbar |
| 220 | 219,1 | 8" | 200 | 284 | 24 | 18 | 11 | 50 x 8 | M16x45 | 2,67 | lieferbar |
| 267 | – | – | 250 | 342 | 30 | 23 | 14 | 60 x 8 | M20x50 | 3,89 | lieferbar |
| 273 | 273 | 10" | 250 | 348 | 30 | 23 | 14 | 60 x 8 | M20x50 | 3,98 | lieferbar |
| 318 | – | – | 300 | 392 | 30 | 23 | 14 | 60 x 8 | M20x50 | 4,47 | lieferbar |
| 324 | 323,9 | 12" | 300 | 398 | 30 | 23 | 14 | 60 x 8 | M20x50 | 4,55 | lieferbar |
| 356 | 355,6 | 14" | 350 | 432 | 30 | 23 | 14 | 60 x 8 | M20x50 | 4,96 | lieferbar |
| 368 | – | – | 350 | 444 | 30 | 23 | 14 | 60 x 8 | M20x50 | 5,09 | lieferbar |
| 407 | 406,4 | 16" | 400 | 498 | 36 | 27 | 18 | 70 x 10 | M24x60 | 8,36 | lieferbar |
| 419 | – | – | 400 | 510 | 36 | 27 | 18 | 70 x 10 | M24x60 | 8,53 | lieferbar |
| 458 | 457 | 18" | 450 | 550 | 36 | 27 | 18 | 70 x 10 | M24x60 | 9,24 | lieferbar |
| 508 | 508 | 20" | 500 | 600 | 36 | 27 | 18 | 70 x 10 | M24x60 | 10,12 | lieferbar |
| 521 | – | – | 500 | 614 | 36 | 27 | 18 | 70 x 10 | M24x60 | 10,34 | lieferbar |
| 610 | 610 | 24" | 600 | 717 | 36 | 27 | 18 | 70 x 10 | M24x60 | 12,10 | lieferbar |
| 712 | 711 | 28" | 700 | 812 | 36 | 27 | 18 | 70 x 10 | M24x60 | 13,75 | lieferbar |
| 813 | 813 | 32" | 800 | 913 | 36 | 27 | 18 | 70 x 10 | M24x60 | 15,40 | lieferbar |
| 915 | 914 | 36" | 900 | 1016 | 36 | 27 | 18 | 70 x 10 | M24x60 | 17,16 | lieferbar |
| 1016 | 1016 | 40" | 1000 | 1119 | 36 | 27 | 18 | 70 x 10 | M24x60 | 18,81 | lieferbar |
1 Zeilen ohne Rohr-AD-Angabe sind Zwischengrößen, u. a. für Kessel- und Siederohrmaße – maßgeblich ist die Schellenbohrung d1.
Auswahl, weitere Formen und Oberflächen
Neben der Form A, die wir ab Lager führen, sieht DIN 3567 weitere Laschenformen vor: Form B (verlängerte Laschen), Form C (verlängerte und geweitete Laschen) und Form D (einseitig verlängerte Lasche) – als Sonderanfertigung auf Anfrage. Was die Formen konstruktiv wirklich unterscheidet und was „schwere Ausführung“ damit zu tun hat (nämlich nichts), erklärt unsere Seite Formen A–D & schwere Ausführung.
Die zweiteilige Rohrschelle fasst das Rohr formschlüssig und eignet sich für größere Lasten; ob sie im Einzelfall als Fest-, Führungs- oder Gleitpunkt dient, bestimmt die gesamte Halterungskonstruktion nach den Angaben des Herstellers bzw. der statischen Auslegung. Für einfache, untergeordnete Befestigungen ist der Rundstahlbügel nach DIN 3570 die wirtschaftliche Alternative. Bei den Oberflächen sind blank, galvanisch verzinkt und feuerverzinkt üblich; für korrosive Umgebungen – Außenanlagen, Chemie, Lebensmittel – ist Edelstahl (z. B. 1.4301/1.4571) die richtige Wahl – Werkstoffklassen A2/A4, Kontaktkorrosion und der Hinweis zu Schraube und Mutter erklärt unsere Seite Rohrschellen aus Edelstahl. Wo Körperschall gedämpft werden muss, führen wir zusätzlich Baureihen mit Gummi-/Schallschutzeinlage nach DIN 4109 – Details, Werkstoffwahl-Logik und Sortiment auf unserer Seite Rohrschellen mit Gummieinlage.
Häufige Fragen
Was ist eine Rohrschelle nach DIN 3567?
DIN 3567 normt schwere, zweiteilige Rohrschellen für den Rohrleitungs- und Anlagenbau. Sie umschließen das Rohr und verbinden es mit der Unterkonstruktion – ob daraus ein Fest-, Führungs- oder Gleitpunkt wird, bestimmt die gesamte Halterungskonstruktion. Ausgewählt wird nach Rohr-Außendurchmesser; die im Handel gängigste Ausführung ist Form A.
Was bedeutet Form A bei Rohrschellen nach DIN 3567?
Form A ist die Standardausführung der DIN-3567-Rohrschelle (schwere zweiteilige Bauform) mit abgerundeten Laschenenden. Die Formen A–D der Norm unterscheiden sich in der Laschenform, nicht in der Traglast. Die komplette Maßtabelle der Form A finden Sie auf dieser Seite.
Welche Maße hat eine Rohrschelle DIN 3567 Form A?
Kenngrößen sind Nennweite bzw. Rohr-Außendurchmesser sowie Bandbreite und -dicke des Flachstahls. Die komplette Maßtabelle mit Flachstahlmaß, passender Sechskantschraube und Gewicht je Stück steht oben auf dieser Seite.
Gibt es Rohrschellen nach DIN 3567 in Edelstahl?
Ja, neben blanker und feuerverzinkter Ausführung sind DIN-3567-Schellen auch in nichtrostendem Stahl erhältlich – üblich für Außenanlagen, Chemie und Lebensmittelbereiche.
Welche Oberflächen gibt es bei Rohrschellen und Bügeln?
Üblich sind blank, galvanisch verzinkt und feuerverzinkt; für korrosive Umgebungen Edelstahl. Die Wahl richtet sich nach Einsatzort (innen/außen) und Korrosionsbelastung.
Direkt ab Lager bestellen
Rohrschellen DIN 3567 Form A und Rundstahlbügel DIN 3570 in Stahl und Edelstahl – passende Schrauben und Muttern gleich mit dazu.
Fachliche Grundlage: eigene Zickwolff-Sortimentstabellen nach DIN 3567 Form A bzw. DIN 3570 Form A. Angaben ohne Gewähr – maßgeblich sind stets die aktuellen Normtexte und die technischen Datenblätter des Herstellers. Werteauswahl nach unserem Liefer- und Lagerprogramm; Zusammenstellung aus eigener Warenwirtschaft und langjähriger Handelspraxis, abgeglichen mit öffentlich zugänglichen Herstellerangaben. Diese Tabelle ersetzt nicht den Normtext – maßgeblich ist die jeweils aktuelle Norm. Redaktionell geprüft: Juli 2026. Berücksichtigter Normen- und Herstellerstand: Juli 2026.
