Rohrbefestigung · Formen & Ausführung
Rohrschellen Form A, B, C, D – und was „schwere Ausführung“ wirklich bedeutet
In Katalogen und Shops tauchen bei Rohrschellen nach DIN 3567 immer wieder die Buchstaben A, B, C und D auf – und daneben der Begriff „schwere Ausführung“. Beides klingt nach einer Frage der Traglast, ist es aber nicht. Diese Seite ordnet ein, was die Formen tatsächlich unterscheidet, was mit „schwer“ gemeint ist – und was wir ab Lager führen. Vertiefung zur Maßtabelle DIN 3567 Form A.
- Norm
- DIN 3567 (Formen A–D)
- Unterscheidungsmerkmal
- Laschenform – nicht Traglast/Materialstärke
- Ab Lager
- Form A (Stahl & Edelstahl) · Form B/C/D auf Anfrage
- Stand
- August 2026
Was die Formen A, B, C und D wirklich unterscheidet

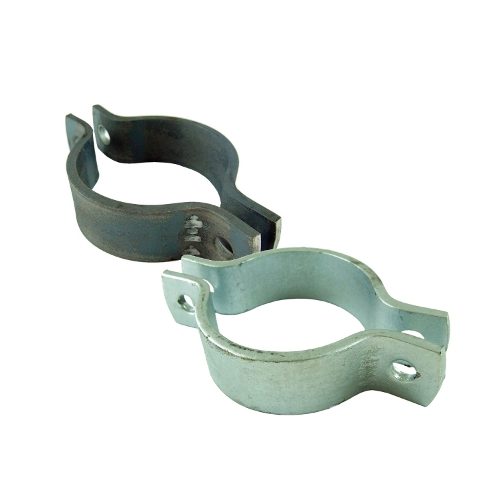

DIN 3567 unterscheidet bei zweiteiligen Rohrschellen aus Flachstahl vier Formen, die sich in der Laschenform unterscheiden – also darin, wie die Befestigungslasche der Schelle geformt ist, nicht darin, wie viel Last sie trägt:
| Form | Laschenmerkmal | Typischer Einsatzgrund |
|---|---|---|
| A | Abgerundete Enden (Standard/Grundform) | Regelfall – ab Lager bei Zickwolff |
| B | Abgerundete Enden, verlängerte Laschen | Größerer Abstand zur Tragkonstruktion, z. B. bei Dämmschale |
| C | Abgerundete Enden, verlängerte und geweitete Laschen | Kombination aus Abstand und breiterer Auflage – seltenste Variante |
| D | Abgerundete Enden, eine einseitig verlängerte Lasche | Versetzter Befestigungspunkt |
„Leicht“ oder „schwer“: eine zweite, unabhängige Frage
Ob eine Rohrschelle als „leicht“ oder „schwer“ vermarktet wird, hat mit dem Formbuchstaben A–D zunächst nichts zu tun. Häufig ist damit die Materialstärke gemeint – der Flachstahl-Querschnitt einer Schelle wächst mit der Baugröße (von 30 x 5 mm bei kleinen Rohrdurchmessern bis 70 x 10 mm bei sehr großen, siehe unsere Maßtabelle) – unabhängig davon, ob es Form A, B, C oder D ist. Beachten Sie aber: Hersteller verwenden „schwer“ nicht einheitlich – teils ist die Materialstärke gemeint, teils eigene Baureihen mit anderer Tragfähigkeit, anderem Anschlussgewinde oder anderer Konstruktion. Im Zweifel zählt das Datenblatt des jeweiligen Herstellers.
Eine echte „schwere Rohrschelle mit Anzugsmöglichkeit“ ist dagegen etwas anderes: Der Begriff „Anzugsmöglichkeit“ bezeichnet eine Bauart, die sich nach der Montage nachspannen lässt – also eine eigene Spannvorrichtung besitzt, statt nur zweier fest verschraubter Halbschalen. Dahinter stehen die eigenständigen Normen DIN 1592 und DIN 1593 – unabhängige Normen mit eigener Konstruktion, keine besonders kräftige Variante von DIN 3567. Zu den konstruktiven Details im Einzelnen (Anzahl Schrauben, genaue Bauform je Baugröße) liegt uns keine ausreichend belastbare öffentliche Quelle vor – diese Bauart führen wir aktuell ohnehin nicht im Sortiment; bei entsprechendem Bedarf sprechen Sie uns gerne an.
Die Bestellfalle: Form nicht genannt, Form A geliefert
In der Praxis wird bei einer Anfrage „Rohrschelle nach DIN 3567“ ohne weitere Angabe so gut wie immer Form A gemeint und geliefert – das ist die am Markt geführte Standardform, auch bei uns ab Lager. Wird tatsächlich eine Sonderform mit verlängerter oder geweiteter Lasche benötigt, etwa weil eine zusätzliche Dämmschale mehr Abstand zur Tragkonstruktion braucht oder der Befestigungspunkt versetzt liegt, sollte das bei der Anfrage ausdrücklich genannt werden. Form B, C und D sind bei uns Sonderanfertigungen mit eigener Lieferzeit – eine klare Angabe zu Form und Einsatzgrund erspart Rückfragen und Wartezeit.
Ist bei einem Altteil unklar, um welche Form oder welchen Werkstoff es sich handelt: Unsere Teile-Identifikation hilft anhand von Fotos und Maßen weiter.
Was Zickwolff ab Lager führt
Ab Lager führen wir Form A – in Stahl (roh/verzinkt) und in Edelstahl, komplette Maßtabelle auf der Seite Rohrschellen DIN 3567 Form A. Für Edelstahl-Werkstoffwahl (A2/A4) und den Hinweis zu Schraube/Mutter siehe unsere Seite Rohrschellen aus Edelstahl. Auch der Rundstahlbügel nach DIN 3570 kennt eine eigene, von den Rohrschellen-Formen unabhängige Formen-Systematik (Form A/B) – dazu mehr auf unserer Seite Rundstahlbügel Form B & U-Bolt.
Häufige Fragen zu Formen & schwerer Ausführung
Was unterscheidet Form A, B, C und D bei Rohrschellen nach DIN 3567?
DIN 3567 unterscheidet vier Laschenformen: Form A mit abgerundeten Enden (Standard), Form B mit zusätzlich verlängerten Laschen, Form C mit verlängerten und geweiteten Laschen, und Form D mit einer einseitig verlängerten Lasche. Die Formen unterscheiden sich also in der Laschengeometrie, nicht in der Traglast oder Materialstärke – anders, als der Buchstabe vermuten lässt.
Bedeutet Form B, C oder D automatisch eine schwerere oder stabilere Schelle?
Nein. Traglast und Materialstärke einer Rohrschelle richten sich nach der Baugröße (dem Flachstahl-Querschnitt, der mit dem Rohrdurchmesser skaliert), nicht nach dem Formbuchstaben. Form B, C und D lösen ein Montageproblem – zum Beispiel mehr Abstand zur Tragkonstruktion oder einen versetzten Befestigungspunkt –, sind aber nicht grundsätzlich kräftiger gebaut als Form A.
Was bedeutet „schwere Rohrschelle“, wenn nicht Form B, C oder D gemeint ist?
„Anzugsmöglichkeit“ bezeichnet eine Bauart, die sich nach der Montage nachspannen lässt – eine eigene Spannvorrichtung statt nur zweier fest verschraubter Halbschalen. Dahinter stehen die eigenständigen Normen DIN 1592 und DIN 1593, unabhängig von DIN 3567. Diese Bauart führen wir aktuell nicht im Sortiment; bei entsprechendem Bedarf sprechen Sie uns gerne an.
Welche Form führt Zickwolff ab Lager?
Ab Lager führen wir Form A – in Stahl und in Edelstahl, siehe unsere Maßtabelle DIN 3567. Form B, C und D sind bei uns Sonderanfertigungen auf Anfrage, da die Nachfrage danach in der Praxis gering ist.
Warum sollte ich beim Bestellen die Form ausdrücklich angeben?
Wer nur „Rohrschelle DIN 3567“ ohne Formangabe bestellt, bekommt praktisch immer Form A – das ist die am Markt geführte Standardform. Wird tatsächlich eine Sonderform mit verlängerter oder geweiteter Lasche benötigt (etwa wegen zusätzlicher Dämmschale oder eines versetzten Befestigungspunkts), sollte das bei der Anfrage ausdrücklich genannt werden, da diese Formen eine Sonderanfertigung mit Lieferzeit sind.
Form A ab Lager – Sonderformen auf Anfrage
Rohrschellen DIN 3567 Form A in Stahl und Edelstahl ab Lager; Form B, C, D als Sonderanfertigung.
Fachliche Grundlage: DIN 3567 (Formen-Einteilung A–D; Merkmalstabelle: daten/rohrschellen-formen.csv), DIN 1592/1593 (Existenz und Grundprinzip öffentlich dokumentiert, konstruktive Details nicht abschließend belegt), sowie eigene Zickwolff-Sortiments- und Handelspraxis. Angaben ohne Gewähr – maßgeblich sind stets die aktuellen Normtexte und die technischen Datenblätter der Hersteller. Redaktionell geprüft: August 2026.
