Rohrschellen mit Gummieinlage: Schallschutz – und noch vier weitere Gründe

Was die Gummieinlage leistet – mehr als nur Schallschutz

Der Grundnutzen ist die Körperschalldämmung: Die bei uns geführten Baureihen sind laut Hersteller zur Körperschalldämmung nach DIN 4109 geeignet. Die elastomere Einlage – bei unseren Baureihen laut Hersteller EPDM – entkoppelt das Rohr akustisch und mechanisch vom Baukörper, statt es starr auf den Baustahl zu pressen. Darüber hinaus bringt dieselbe Einlage in der Praxis mehrere weitere Vorteile mit, die seltener genannt werden:

• Schwingungsdämpfung: Die Gummischicht wirkt wie ein kleiner Stoßdämpfer und fängt Mikroschwingungen ab.
• Oberflächenschutz: Sie bewahrt das Rohr vor Kratzern und mechanischer Beschädigung – relevant bei dünnwandigen oder beschichteten Rohren.
• Reduzierung leitfähigen Kontakts: Die Gummischicht reduziert den metallischen Kontakt zwischen unterschiedlichen Metallen deutlich – eine vollständige elektrische Trennung ist damit nicht garantiert.
• Gleichmäßige Lastverteilung: Der Anpressdruck verteilt sich gleichmäßiger auf die Rohroberfläche, statt Punktlasten zu erzeugen.

Ein verbreitetes Missverständnis räumen wir dabei bewusst aus: Eine gewöhnliche Gummieinlage macht eine Rohrschelle nicht zum Gleitlager. Eine kontrollierte axiale Bewegung des Rohrs bei Wärmedehnung darf nur angenommen werden, wenn der Hersteller die Schelle ausdrücklich dafür vorgesehen und entsprechende Reibungs-/Belastungswerte angegeben hat.

Warum die Schellenwahl hier nicht vom Rohrwerkstoff abhängt

Bei einer Rohrschelle ohne Gummieinlage liegt die Schellenhälfte im direkten Metallkontakt am Rohr – hier entscheidet der Rohrwerkstoff mit über die Werkstoffwahl der Schelle (siehe unsere Seite Rohrschellen aus Edelstahl). Bei Gummieinlage entfällt dieser direkte Kontakt weitgehend: Schelle und Schraube berühren das Rohr im Regelfall nicht mehr metallisch, die klassische Kontakt-/galvanische Korrosion am Berührpunkt wird dadurch deutlich reduziert – eine dauerhafte elektrochemische Trennung ist damit aber nicht garantiert (Feuchtigkeitsbrücken, beschädigte Einlagen oder Schrauben können leitfähigen Kontakt herstellen).

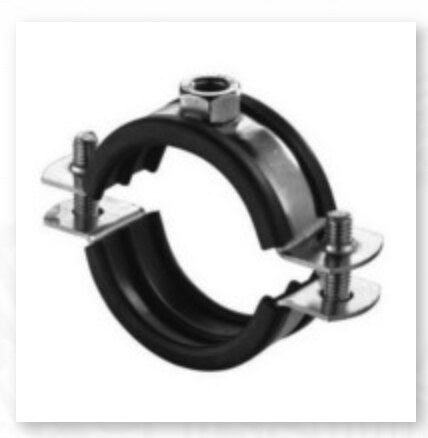

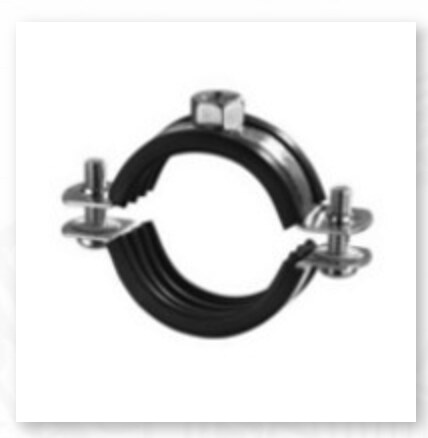

Die Werkstoffwahl der Schelle richtet sich deshalb im Regelfall nicht primär nach dem Rohrwerkstoff, sondern nach der Umgebung: Verzinkt ist der Standard – günstiger und mit dem größeren Sortiment ab Lager. Zur Edelstahl-A2-Ausführung greifen wir im Regelfall gezielt dort, wo die Umgebungsatmosphäre aggressiv ist – Chlor- oder Schwefelverbindungen, Reinigungsmitteldämpfe, Küstenluft, Klärwerks- oder Schwimmbadklima. Grund: In einer solchen Umgebung würde die verzinkte Ausführung selbst korrodieren, und abtropfender Rost könnte sich auf einem danebenliegenden Edelstahlrohr als Fremdrost festsetzen. Die Edelstahlschelle schützt in diesem Fall also eher die Umgebung als das eigentliche Rohr – technisch wäre verzinkt, rein auf das Rohr bezogen, ausreichend. Das ist eine allgemeine Praxisorientierung, keine pauschale Garantie; bei kritischen Einsatzfällen empfiehlt sich die Abstimmung mit uns vor der Bestellung.

Standardgewinde oder Kombigewinde M8/M10?

Ein Teil unserer Baureihen mit Gummieinlage ist zusätzlich zur Standardausführung mit Kombigewinde M8/M10 erhältlich. Diese Gewindemuffe ist so ausgelegt, dass sie sowohl M8- als auch M10-Stockschrauben aufnimmt – die M8-Stockschraube wird dabei etwas tiefer eingedreht, die M10-Stockschraube sitzt am Gewindeeingang. Das Kombigewinde ist damit keine engere, sondern eine flexiblere Variante gegenüber dem Standardgewinde M8: Es deckt beide gängigen Stockschrauben-Größen ab. Bei Fragen zur vorhandenen oder geplanten Stockschraube bzw. Gewindestange sprechen Sie uns gerne an.

Sortiment ab Lager

Vier Baureihen – laut Herstellerangaben alle zur Körperschalldämmung nach DIN 4109 geeignet, Temperaturbereich -50 °C bis +110 °C, Baustoffklasse DIN 4102 B2:

Das Sortiment in Edelstahl A2 ist bewusst kleiner als bei den verzinkten Baureihen – Edelstahl mit Gummieinlage ist der gezielte Griff für aggressive Umgebungen, nicht der Standardfall (siehe Werkstoffwahl oben). Werkstoffklassen A2/A4 allgemein sowie den Hinweis zu Schraube/Mutter bei Schellen ohne Gummieinlage erklärt unsere Seite Rohrschellen aus Edelstahl. Passende Stockschrauben und Gewindestangen führen wir ebenfalls ab Lager – Unterschied, Dübelwahl und die passende Gewindegröße erklärt unsere Seite Stockschraube & Gewindestange.
