Flanschverbindung und Montage: das System aus Flansch, Dichtung und Schraube
Eine Flanschverbindung ist eine lösbare, druckdichte Verbindung zweier Bauteile über zwei Flansche, eine Dichtung und Schrauben mit Muttern. Diese Seite erklärt die Flanschverbindung als System – das, was zwischen zwei Flanschen passiert: Dichtprinzip, Montageablauf mit kreuzweisem Anziehen, typische Fehlerbilder und Prüfung. Den Flansch als Bauteil (DN, PN, Typnummern, Dichtflächenformen) erklärt die Seite Flanschnormen.
- System
- Flansch + Dichtung + Schraube + Montage
- Dichtprinzip
- Schraubenvorspannkraft
- Anziehen
- über Kreuz, in Stufen
- Normen
- EN 1591-1 / EN 1591-4
Was ist eine Flanschverbindung?
Eine Flanschverbindung ist eine lösbare, druckdichte Verbindung zweier Bauteile über zwei Flansche, eine Dichtung und Schrauben mit Muttern. Die Dichtheit entsteht nicht durch die Flansche selbst, sondern durch die Schraubenvorspannkraft: Sie presst die Dichtung zwischen den Dichtflächen zusammen. Jede Flanschverbindung ist also ein Vierklang aus Flansch, Dichtung, Schraube und Montage – versagt eine Komponente, versagt die Verbindung.
Die vier Komponenten
Komponente
Flansche

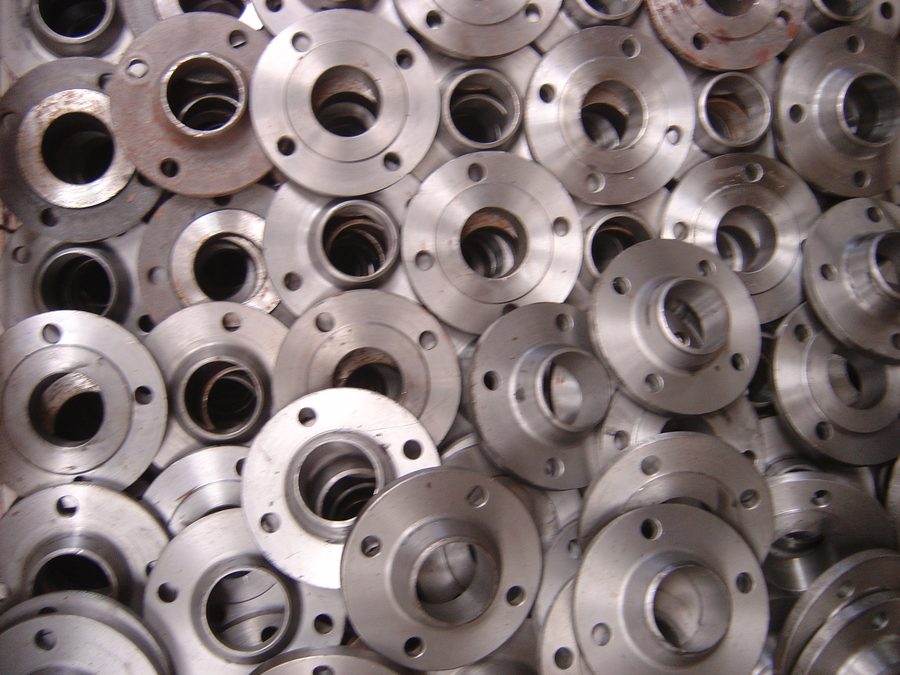

Definiert durch Bohrbild (Lochkreis, Lochzahl – branchenüblich eine durch vier teilbare, gleichmäßig verteilte Anzahl), Dichtflächenform und Bauart (Vorschweiß-, Glatt-, Los-, Gewinde-, Blindflansch). Details: Seite Flanschnormen.
Komponente
Dichtung
Weichstoff-/Faserdichtungen und PTFE für breite Standardanwendungen (anpassungsfähig, begrenzte Flächenpressung), Spiralwendeldichtungen für höhere Drücke und Temperaturen, metallische Dichtungen (z. B. Ring-Joint) für höchste Beanspruchung. Auswahl nach Dichtflächengeometrie, Medium, Temperatur und Druck. Gebrauchte Dichtungen werden grundsätzlich nicht wiederverwendet. Maße der klassischen Weichstoffdichtung: Flachdichtung nach DIN 2690.
Komponente
Schrauben und Muttern

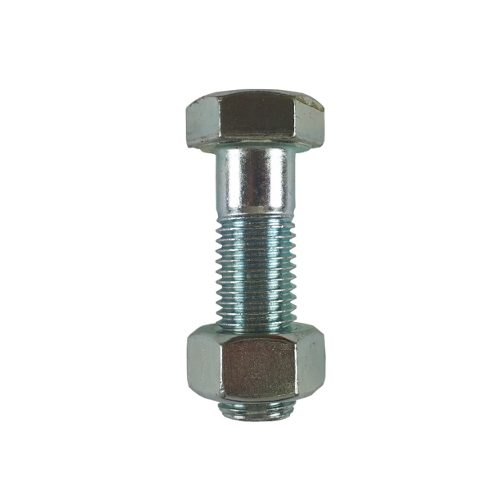

Festigkeitsklasse, Werkstoff und Länge müssen zu Flanschdicke, Dichtung und Nenndruck passen. Bei Werkstoffpaarungen (z. B. Edelstahlflansch/Stahlschraube) Kontaktkorrosion und unterschiedliche Wärmedehnung beachten.
Komponente
Oberfläche
Die Rauheit der Dichtflächen ist ein entscheidender Faktor für die Dichtwirkung – zu glatt oder zu rau für den gewählten Dichtungstyp führt zu Leckagen (Rauheitswerte je Dichtflächenform: siehe Seite Flanschnormen).
Das Dichtprinzip: Vorspannung ist alles
Beim kontrollierten Anziehen der Schrauben entsteht die Vorspannkraft, die die Dichtung verpresst. Beide Abweichungen sind schädlich: Zu geringe Vorspannung → Leckage; zu hohe Vorspannung → überpresste Dichtung, überdehnte Schrauben, im Extremfall verzogene Flanschblätter. Bei erhöhten Temperaturen, wechselnden Drücken oder zusätzlichen Rohrleitungskräften gehört die Verbindung rechnerisch nachgewiesen – das Berechnungsverfahren dafür liefert die EN 1591-1 (Schraubenkräfte, Dichtungspressung, Betriebslasten).
Montage in Kurzform (branchenübliches Vorgehen)
- Dichtflächen reinigen und auf Beschädigungen prüfen; Dichtung passend zu Medium, Temperatur und Dichtflächenform wählen.
- Schrauben handfest ansetzen, dann über Kreuz in mehreren Stufen anziehen (üblich: mindestens drei Stufen, z. B. 30/60/100 % des Zielmoments) – nur so wird die Dichtung gleichmäßig verpresst.
- Rundlauf/Parallelität kontrollieren, abschließender Kontrollgang mit Drehmoment- oder Drehwinkelverfahren.
- Dokumentieren: Anzugswerte, Schmierstoff, Reihenfolge, Datum.
Konkrete Anzugsmomente hängen von Dichtung, Schraubenwerkstoff und Schmierung ab und stammen aus der Berechnung bzw. den Herstellerdaten – deshalb bewusst keine Momententabelle an dieser Stelle.
Typische Fehlerbilder
Unter- oder Überanzug, falsche Dichtungswahl fürs Medium, beschädigte oder verschmutzte Dichtflächen, Setzverhalten der Dichtung (fehlendes Nachziehen, wo vorgesehen), Fluchtfehler und daraus resultierende Montagespannungen, unpassende Schraubenlängen, gemischte/falsche Schmierstoffe, Korrosion (Spalt-, Kontaktkorrosion). Die meisten Leckagen sind Montagefehler, keine Materialfehler – deshalb qualifiziert die EN 1591-4 gezielt das Montagepersonal für Flanschverbindungen in druckführenden Systemen.
Prüfung
Sichtprüfung (gleichmäßiger Dichtungsüberstand, Schraubenüberstand), Dichtheitsprüfung hydrostatisch oder pneumatisch je nach Regelwerk, ergänzend z. B. Prüfgas- oder akustische Verfahren.
Normenlandschaft (Einordnung)
- DIN EN 1092-1: Flansche aus Stahl (Maße, Typen, Dichtflächen) – siehe Flanschnormen
- EN 1591-1: Berechnung von Flanschverbindungen
- EN 1591-4: Qualifizierung des Montagepersonals
- EN 13480: metallische industrielle Rohrleitungen (Gesamtregelwerk)
- ASME B16.5: US-Pendant für Flansche
Häufige Fragen zur Flanschmontage
Welche Prüfungen sind vor der Montage erforderlich?
Flanschkennzeichnung und Bauteile vergleichen, Anlage drucklos und sicher freischalten, Dichtflächen reinigen und auf Schäden prüfen, Parallelität und Ausrichtung kontrollieren sowie Dichtung, Schrauben, Muttern, Scheiben, Schmierstoff und Werkzeug gegen die Montageanweisung prüfen.
Was bedeutet „Snug Tight“ bei der Vormontage?
Ein gleichmäßiger, leichter Anlagezustand, in dem alle Bauteile sitzen und die Flansche parallel sind, ohne die Dichtung schon unkontrolliert zu belasten. Der konkrete Wert oder das Werkzeug gehört ins Montageverfahren – „handfest“ variiert zwischen Monteuren stark.
Warum werden Flanschschrauben über Kreuz angezogen?
Kreuzweises Anziehen in mehreren Stufen verpresst die Dichtung gleichmäßig und verhindert ein Verkanten der Flansche. Der Standardfall ist das Anziehen über Kreuz in mindestens drei Stufen.
Wann ist ein Kreuzmuster ungeeignet?
Bei sehr vielen Schrauben kann ein alternatives, validiertes Muster (z. B. nach ASME PCC-1) effizienter und gleichmäßiger sein – aber nie als spontane Abweichung ohne Freigabe. Der Standardfall bleibt das kreuzweise Anziehen in mehreren Stufen.
Warum kann eine Verbindung die Druckprobe bestehen und später trotzdem lecken?
Der Betrieb bringt höhere Temperaturen, dünnflüssigere Gase, thermische Zyklen, Vibration oder chemischen Angriff; Erwärmung verändert Schrauben- und Dichtungskräfte. Eine bestandene kalte Hydroprüfung belegt daher nicht die Langzeitdichtheit im Prozess.
Was sind typische Ursachen für eine Leckage direkt nach Inbetriebnahme?
Falsche oder beschädigte Dichtung, unpassende Abmessung, verschmutzte oder verkratzte Dichtfläche, Fluchtfehler, zu geringe oder zu hohe Vorspannung, falsches Schmiermittel, ungeeignete Schrauben oder ein fehlender Rundgang.
Was ist der erste Schritt bei einer gemeldeten Flanschleckage?
Anlage und Personen sichern, Medium, Druck, Temperatur und Gefährdung feststellen und nach Betreiberverfahren reagieren – die technische Analyse beginnt erst nach sicherer Zustandskontrolle.
Darf man eine Flanschdichtung wiederverwenden?
Nein. Beschädigte oder bereits verpresste Dichtungen werden nicht „zurechtgebogen“, sondern ausgesondert.
Was regelt die EN 1591-4?
Die EN 1591-4 regelt die Qualifizierung des Montagepersonals für Flanschverbindungen in druckführenden Systemen – denn die meisten Leckagen sind Montagefehler, keine Materialfehler.
