PVC-U: das klebbare Industriesystem von GF im Detail
PVC-U (Polyvinylchlorid ohne Weichmacher) ist der Klassiker unter den industriellen Kunststoff-Rohrsystemen: klebbar ohne teure Geräte, beständig gegen viele Säuren, Laugen und Salzlösungen, mit Trinkwasserzulassungen für die relevanten Systemkomponenten und einem Sortiment von d6 bis d400 – vom Rohr über Fittings bis zur automatisierten Armatur. Diese Seite erklärt Werkstoff, Druckstufen-Logik, Verbindungstechnik und Einsatzgrenzen.
- Werkstoff
- PVC-U, RAL 7011
- Temperatur
- 0 bis +60 °C
- Dimensionen
- d6 – d400
- Verbindung
- Kleben (Tangit)
Werkstoff und Kennwerte
PVC-U ist ein steifer, druckfester Thermoplast mit hoher chemischer Beständigkeit. Die GF-Systemfarbe ist Dunkelgrau (RAL 7011); das Material ist silikonfrei. Für die Auslegung wichtig: Alle Druckstufen beziehen sich auf Wasser bei 20 °C – bei höheren Temperaturen und aggressiven Medien sinkt die zulässige Belastung.
| Kennwert | Wert |
|---|---|
| Farbe | RAL 7011 (dunkelgrau) |
| Einsatztemperatur | 0 bis +60 °C |
| Dichte | 1,38 g/cm³ |
| Wärmeausdehnung | 0,075 mm/(m·K) |
| Wärmeleitfähigkeit | 0,17 W/(m·K) bei 23 °C |
| Streckspannung | > 52 N/mm² bei 23 °C |
| VICAT-Erweichungstemperatur | > 76 °C |
| Rohrnormen | DIN 8061/8062, DIN EN ISO 15493 |
Die PN/SDR-Logik: welche Druckstufe ist welches Rohr?
PVC-U-Rohre werden über zwei Kenngrößen beschrieben: den Nenndruck PN (zulässiger Dauerdruck in bar für Wasser bei 20 °C) und das Wanddickenverhältnis SDR (Rohraußendurchmesser geteilt durch Wanddicke). Beim GF-System gilt mit Designfaktor C = 2:
| Nenndruck | SDR | Rohrserie S | Typischer Lieferbereich (Rohre) |
|---|---|---|---|
| PN 16 | 13,6 | S 6,3 | d12 – d160 |
| PN 10 | 21 | S 10 | d40 – d315 |
| PN 6 | 33 | S 16 | Lüftungs-/Niederdruckbereich |
Je kleiner die SDR-Zahl, desto dickwandiger und druckfester das Rohr. Ergänzend gibt es dickwandige SDR9-Rohre („High Performance“, d6–d110) und drucklose Serien bis d500 für Lüftungsleitungen. Rohre werden in 5-m-Stangen mit glatten Enden geliefert.
Einsatzgebiete und chemische Beständigkeit
Typische PVC-U-Anwendungen sind Wasser- und Trinkwasseraufbereitung, Chemieanlagen, Galvanik, Chemikalien-Dosierung, DI-Wasser in der Mikroelektronik und Vakuumleitungen. Als grobe Orientierung zur Medienbeständigkeit bei 20 °C (immer konzentrationsabhängig, Einzelfall prüfen):
- Beständig: Schwefelsäure bis 96 %, Salzsäure <30 %, Salpetersäure <25 %, verdünnte organische Säuren, Laugen (NaOH, KOH), Salzlösungen, aliphatische Kohlenwasserstoffe.
- Bedingt beständig: Salpetersäure 25–65 %, Chromsäure, Halogene, Alkohole, Oxidationsmittel wie Natriumhypochlorit oder Ozon.
- Nicht beständig: Flusssäure >40 %, aromatische und chlorierte Kohlenwasserstoffe, Ketone, Ester, Aldehyde, Phenole.
Für die verbindliche Prüfung je Medium, Konzentration und Temperatur sind die GF-Beständigkeitsunterlagen maßgeblich – sprechen Sie uns bei Grenzfällen an.
Verbindungstechnik: Kleben mit Tangit
Die Klebeverbindung ist das Markenzeichen des Systems: Sie kommt ohne Schweißgeräte aus und eignet sich für nahezu alle Medien. Der Ablauf in Kurzform: Rohr rechtwinklig trennen, Fase anbringen (15 Grad; je nach Dimension 1–6 mm), entgraten, Klebeflächen mit Tangit-Reiniger säubern, Einstecktiefe markieren (Faustformel: Rohraußendurchmesser / 2 + 6 mm), Klebstoff dünn und axial vollflächig auftragen, fügen ohne zu verdrehen – und die Verbindung frühestens nach 5 Minuten bewegen. Beim Arbeiten gilt: gut lüften, kein offenes Feuer, Handschuhe und Schutzbrille.
| Klebstoff | Einsatz | Offene Zeit | Temperaturbereich |
|---|---|---|---|
| Tangit PVC-U | Standard | ca. 4 min | 0–60 °C |
| Tangit PVC-U Plus | Trinkwasser (KTW-BWGL), THF-frei | ca. 3 min | 0–60 °C |
| Tangit RAPID | lösemittelfrei (2K), auch Reparatur | ca. 8 min | 0–80 °C |
| Tangit DTX | Schwefel-, Salz-, Salpeter-, Flusssäure | ca. 1 min | 0–60 °C |
Kälte verlängert, Wärme verkürzt die offene Zeit. Klebstoff nie verdünnen, Gebinde sofort verschließen und das Ablaufdatum beachten. Für Übergänge auf Metall gibt es Übergangsverschraubungen und -fittings mit Einsätzen aus Edelstahl, Messing, Kupfer oder Temperguss; mechanisch verbinden lässt sich PVC-U außerdem über Flansche, Verschraubungen und iJOINT-Klemmkupplungen mit PVC-KIT (Wasser bis 40 °C, PN 16).
Trinkwasser: die Zulassungskette der Systemkomponenten
Für Trinkwasserinstallationen ist beim GF-PVC-U-System jede Komponente abgedeckt: Rohre mit DVGW-Zulassung, DIN Plus und DIBt-Zulassung Z-40.23-1, der Klebstoff Tangit PVC-U Plus mit Trinkwasserzulassung nach KTW-BWGL und EPDM-Flanschdichtungen nach DVGW-Merkblatt W 270. Das unterscheidet PVC-U vom Schwestersystem PVC-C, das für Chemieanwendungen positioniert ist und keine pauschale Trinkwasser-Zulassung trägt.
Sortiment: vom Fitting bis zur Automatikarmatur

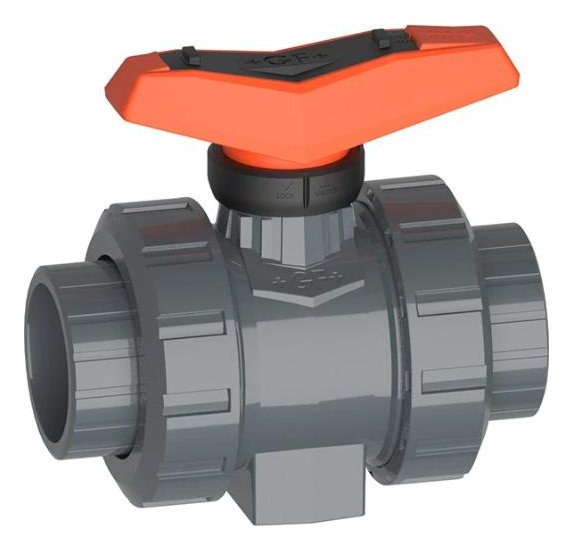

Das metrische Programm reicht von d6 bis d400 (DN 400) und umfasst Rohre, Klebefittings (Bogen, Winkel, T-Stück, Kreuz, Muffe, Reduktion), Übergangs- und Gewindefittings, Verschraubungen, Bundbuchsen und Flansche (PN 6–16, UV-beständige PP-Flansche für außen) sowie eine komplette Armaturenpalette: Kugelhähne (u. a. Typ 546 Pro, d16–d110), 3-Wege-Kugelhähne, Membranventile, Absperrklappen (d63–d315), Rückschlagarmaturen, Schmutzfänger, Druckreduzier- und Druckhalteventile, Be- und Entlüftungsventile sowie Magnetventile – jeweils auch elektrisch oder pneumatisch betätigt, ergänzt um Schwebekörper-Durchflussmesser. Für die Lackiertechnik gibt es ein Sonderprogramm „lackstörungsfrei gereinigt/silikonfrei“ mit einzeln verpackten Komponenten.
Praxishinweise
- Druckstufen gelten für 20 °C Wasser – Temperatur- und Medienabschläge nach GF-Druck-Temperatur-Diagramm einplanen.
- Ab etwa +60 °C ist PVC-C die richtige Wahl (bis +80 °C).
- Bei Gewindeübergängen keine Dichtpasten verwenden, die PVC-U angreifen; Gewindedichtfaden ist für Trinkwasser und Gas freigegeben, nicht jedoch bei Glykol.
- Zu Druckluft- und Gasanwendungen trifft der Katalog keine Freigabeaussage – vorab über die GF-Planungsunterlagen klären.
- Übergangsfittings mit Metallgewinde spannungsarm montieren und große Temperaturwechsel vermeiden.
Häufige Fragen zu PVC-U
Bis zu welcher Temperatur kann PVC-U eingesetzt werden?
Der Einsatzbereich von PVC-U liegt bei 0 bis +60 °C. Die Druckstufen (PN) gelten dabei für Wasser bei 20 °C – mit steigender Temperatur sinkt die zulässige Druckbelastung. Für höhere Temperaturen bis +80 °C ist PVC-C die passende Alternative.
Was bedeutet PN 16 = SDR 13,6 bei PVC-U-Rohren?
PN ist der Nenndruck in bar für Wasser bei 20 °C, SDR das Verhältnis von Rohraußendurchmesser zu Wanddicke. Beim GF-PVC-U-System gilt mit Designfaktor C=2: PN 16 = SDR 13,6, PN 10 = SDR 21 und PN 6 = SDR 33 – je kleiner die SDR-Zahl, desto dickwandiger und druckfester das Rohr.
Ist PVC-U für Trinkwasser zugelassen?
Ja – beim GF-System ist die komplette Kette abgedeckt: Rohre mit DVGW-Zulassung und DIBt Z-40.23-1, der Klebstoff Tangit PVC-U Plus mit Trinkwasserzulassung nach KTW-BWGL und EPDM-Flanschdichtungen nach DVGW-Merkblatt W 270.
Welcher Klebstoff wird für PVC-U verwendet?
Standard ist Tangit PVC-U (offene Zeit ca. 4 Minuten bei 20 °C). Für Trinkwasser wird Tangit PVC-U Plus eingesetzt, für aggressive Säuren Tangit DTX und als lösemittelfreier 2-Komponenten-Klebstoff Tangit RAPID (auch für Reparaturen). Dazu gehört immer der Tangit-Reiniger zur Vorbereitung der Klebeflächen.
Ist PVC-U für Druckluft geeignet?
Der GF-Katalog 2026 trifft für das PVC-U-System keine Freigabeaussage zu Druckluft oder Gasen. Für solche Anwendungen sollte die Eignung vorab über die GF-Planungsunterlagen bzw. den Hersteller geklärt werden – wir unterstützen dabei.
