ELGEF Plus: das Elektroschweiß-System für PE-Leitungen
ELGEF Plus ist das Heizwendel-Schweißsystem von Georg Fischer für Polyethylen-Rohrleitungen in der Gas- und Wasserversorgung: Muffen, Formstücke, Anbohrschellen und Ventile verschweißen stoffschlüssig mit dem PE-Rohr – wartungsfrei und erdverlegbar, vom Hausanschluss bis zur Transportleitung. Diese Seite erklärt das Funktionsprinzip, das Programm und die wichtigsten Kerndaten.
- System
- Heizwendel-Elektroschweißen
- Werkstoff
- PE 100 / PE 100-RC
- Betriebsdruck
- 10 bar Gas · 16 bar Wasser (SDR11)
- Muffen
- d20 – d315
Das Funktionsprinzip: Schweißen mit der Heizwendel

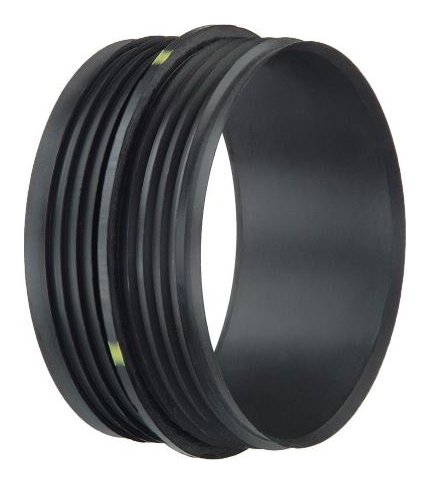

In jedem ELGEF-Plus-Fitting liegt eine präzise gewickelte Heizwendel. Nach dem Aufschieben auf das vorbereitete Rohr wird das Elektroschweißgerät über den 4-mm-Steckkontakt angeschlossen und fährt ein hinterlegtes Schweißprogramm ab: Der Strom erwärmt die Wendel, die Kontaktflächen von Rohr und Fitting plastifizieren und verbinden sich stoffschlüssig – es entsteht praktisch ein durchgehendes PE-Bauteil. Eine wegbegrenzte Schweißanzeige am Fitting macht sichtbar, dass geschweißt wurde; moderne Geräte protokollieren jede Verbindung und machen sie rückverfolgbar. Muffen bis d160 haben einen entfernbaren Mittenanschlag für die exakte Positionierung.
Entscheidend für die Qualität ist die Vorbereitung: Die Rohroberfläche wird mit dem Schälwerkzeug von der Oxidschicht befreit, gereinigt, die Einstecktiefe markiert und die Verbindung mit Haltewerkzeugen fixiert – dafür gehören Schäl-, Anbohr- und Ausrichtwerkzeuge fest zum System.
Kerndaten im Überblick
| Merkmal | Wert |
|---|---|
| Werkstoff Fittings | PE 100, auch für PE 100-RC-Rohre (SDR11, ISO S5) |
| Betriebsdruck (SDR11-Fittings) | 10 bar Gas / 16 bar Wasser |
| Steckkontakt | 4 mm |
| Schweißanzeige | wegbegrenzt, am Fitting sichtbar |
| Muffen (deutsches Programm) | d20–d63 und d75–d315 |
| Formstücke | d20–d180, gleich oder reduziert mit schweißbarem Abgang |
| Übergangsfittings | d20–d63 auf Außengewinde R bzw. Innengewinde Rp |
| Kugelhahn ELGEF Plus | d20–d110, Polygon-Anschluss für Einbaugarnituren |
| Systemumfang gesamt | bis d2000, modulares Schellensystem (Herstellerangabe) |
| Zulassungen | über 90 Zulassungen weltweit (Herstellerangabe) |
Das Programm: mehr als Muffen
Das deutsche Katalogprogramm 2026 gliedert sich in Elektroschweiß-Muffen (auch als RC-Ausführung), Elektroschweiß-Formstücke (Winkel, T-Stücke, Reduktionen), Übergangsfittings auf Metallgewinde, das modulare Schellensystem mit Anbohr- und Druckanbohrschellen für Abzweige und Hausanschlüsse – auch unter Betriebsdruck –, Kugelhähne mit Polygon-Anschluss für Einbaugarnituren, Gasströmungswächter und Gasstopp für die Gassicherheit, das Baukastensystem (BK) sowie Stutzenfittings aus PE 100. Komplettiert wird das System durch MSA-Schweißgeräte, Stumpfschweißmaschinen für die Baustelle und das passende Werkzeug von der Rohrschere bis zum Schälgerät.
Einsatz und Systemumfeld
ELGEF Plus ist der Standard für erdverlegte PE-Leitungen in der Gas- und Wasserversorgung – vom Hausanschluss über Verteilnetze bis zur Reparatur unter beengten Bedingungen, wo Stumpfschweißen nicht praktikabel ist. Die passenden PE-Druckrohre (PE 100/PE 100-RC) führen wir als Stangen und Ringbunde. Wo mechanisch statt stoffschlüssig verbunden werden soll, ergänzen iJOINT-Klemmfittings und MULTI/JOINT-Kupplungen die PE-Systemwelt.
Häufige Fragen zu ELGEF Plus
Wie funktioniert eine ELGEF-Plus-Elektroschweißmuffe?
In der Muffe liegt eine Heizwendel aus Widerstandsdraht. Das Schweißgerät wird über den 4-mm-Steckkontakt angeschlossen und schickt einen definierten Strom durch die Wendel; die Kontaktflächen von Rohr und Fitting plastifizieren und verschweißen stoffschlüssig. Eine wegbegrenzte Schweißanzeige am Fitting zeigt an, dass der Schweißvorgang stattgefunden hat.
Für welche Drücke ist ELGEF Plus zugelassen?
Die SDR11-Fittings des deutschen Programms sind für 10 bar bei Gas und 16 bar bei Wasser ausgelegt. Maßgeblich für die Leitung ist immer die Kombination aus Rohr-SDR, Medium und Regelwerk (z. B. DVGW).
Passen ELGEF-Plus-Fittings auch auf PE-100-RC-Rohre?
Ja. Das Programm enthält Muffen und Fittings ausdrücklich auch für PE 100-RC (SDR11, ISO S5) – die rissbeständige PE-Güte, die bei Verlegung mit reduziertem Sandbett oder grabenlosen Verfahren eingesetzt wird.
Was gehört neben Muffen noch zum ELGEF-Plus-System?
Elektroschweiß-Formstücke (Winkel, T-Stücke, Reduktionen), Übergangsfittings auf Metallgewinde R/Rp, ein modulares Schellensystem mit Anbohr- und Druckanbohrschellen, Kugelhähne d20–d110, Gasströmungswächter/Gasstopp, das Baukastensystem sowie Stutzenfittings aus PE 100 – dazu MSA-Schweißgeräte und die nötigen Schäl- und Haltewerkzeuge.
ELGEF Plus und PE ab Lager
Als GF-Vertragshändler führen wir das PE-Programm mit ELGEF-Plus-Fittings ab Lager – Schweißgeräte und Sonderdimensionen beschaffen wir kurzfristig.
