COOL-FIT 2.0 und 4.0: vorisolierte PE-Systeme für die Kälteverteilung
COOL-FIT ist das vorisolierte Rohrleitungssystem von Georg Fischer für Kälte- und Kühlanwendungen: Mediumrohr aus PE 100, Isolierung und Außenmantel bilden ein einziges Bauteil. Das spart die nachträgliche Dämmung, beugt Kondensatbildung am Mantel vor und macht die Montage deutlich schneller. Diese Seite erklärt Aufbau, die Unterschiede zwischen COOL-FIT 2.0 und 4.0 – und zeigt das komplette Rohrprogramm als Maßtabelle.
- Werkstoff
- PE 100, vorisoliert
- Dimensionen
- d32 – d450
- Druckstufen
- PN 16 (SDR11) · PN 10 (SDR17)
- Verbindung
- Elektroschweißen
Der Systemaufbau: drei Schichten, ein Bauteil

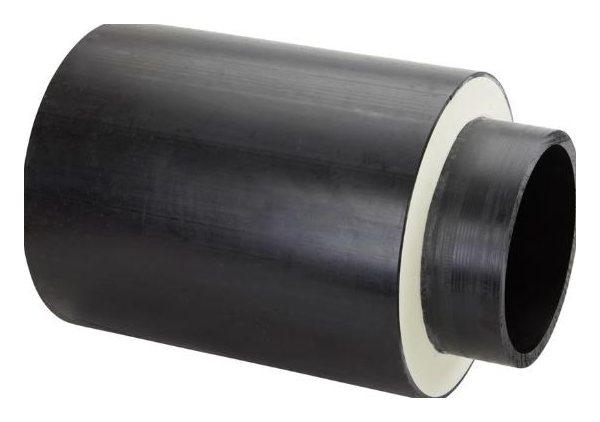

Klassisch werden Kälteleitungen erst verlegt und dann gedämmt – zwei Gewerke, zwei Fehlerquellen. COOL-FIT integriert beides: Innen führt ein PE-100-Rohr das Medium, darum liegt eine Isolierung aus GF-HE-Schaum, außen schützt ein schlagfester schwarzer Mantel. Auch Fittings und Armaturen sind vorisoliert, sodass die Dämmschicht über die komplette Leitung geschlossen bleibt. Ergebnis laut Hersteller: rund 30 % weniger Wärmeverlust gegenüber konventionell gedämmten Leitungen, etwa 50 % schnellere Montage und – da kein Taupunkt an der Rohroberfläche unterschritten wird – keine Kondensatbildung. Gegenüber Metallsystemen ist COOL-FIT zudem korrosionsfrei und deutlich leichter (GF nennt bis zu 60 %).
COOL-FIT 2.0 oder 4.0 – welches System passt?
| COOL-FIT 2.0 | COOL-FIT 4.0 | |
|---|---|---|
| Einsatz | Sekundärkühlung, Medientemperatur über 0 °C | Kälte über und unter 0 °C |
| Dimensionen | d32 – d140 (DN 25–125) | d32 – d450 |
| Rohrserie / Druck | SDR11, PN 16 | SDR11/PN 16 bis d140, SDR17/PN 10 ab d160 |
| Verlegung | Gebäude | auch Erd- und Außenverlegung |
| Brandschutz-Variante | 2.0F (Außenmantel PVC-U) | 4.0F (schwer entflammbarer Mantel) |
| Besonderheiten | Push-System, Übergangsfittings, flexible Schläuche | Push-System, Begleitheizung, Kunststoff- und Metall-Absperrklappen |
Faustregel: Für die klassische Sekundärkühlung im Gebäude bis DN 125 reicht COOL-FIT 2.0; sobald Tieftemperatur, große Dimensionen oder Erdverlegung ins Spiel kommen, ist COOL-FIT 4.0 das richtige System. Größere Dimensionen als d140 gibt es bei der 2.0-Linie nicht – der Katalog verweist dafür ausdrücklich auf das 4.0-Sortiment.
Rohrprogramm mit Maßen
d = Außendurchmesser Mediumrohr, D = Außendurchmesser Mantelrohr, di = Innendurchmesser. PN bezogen auf Wasser bei 20 °C. Auffällig: COOL-FIT 4.0 hat bei gleichem Mediumrohr den dickeren Mantel – also mehr Dämmung – als 2.0.
| Variante | d (mm) | D (mm) | SDR | PN (bar) | di (mm) | Länge (mm) |
|---|---|---|---|---|---|---|
| 2.0 | 32 | 75 | 11 | 16 | 26,2 | 5000 |
| 2.0 | 40 | 90 | 11 | 16 | 32,6 | 5000 |
| 2.0 | 50 | 90 | 11 | 16 | 40,8 | 5000 |
| 2.0 | 63 | 110 | 11 | 16 | 51,4 | 5000 |
| 2.0 | 75 | 125 | 11 | 16 | 61,4 | 5000 |
| 2.0 | 90 | 140 | 11 | 16 | 73,5 | 5000 |
| 2.0 | 110 | 160 | 11 | 16 | 90,0 | 5000 |
| 2.0 | 140 | 200 | 11 | 16 | 114,6 | 5000 |
| 4.0 | 32 | 90 | 11 | 16 | 26,2 | 5000 |
| 4.0 | 40 | 110 | 11 | 16 | 32,6 | 5000 |
| 4.0 | 50 | 110 | 11 | 16 | 40,8 | 5000 |
| 4.0 | 63 | 125 | 11 | 16 | 51,4 | 5000 |
| 4.0 | 75 | 140 | 11 | 16 | 61,4 | 5000 |
| 4.0 | 90 | 160 | 11 | 16 | 73,6 | 5000 |
| 4.0 | 110 | 180 | 11 | 16 | 90,0 | 5000 |
| 4.0 | 140 | 225 | 11 | 16 | 114,6 | 5000 |
| 4.0 | 160 | 250 | 17 | 10 | 141,0 | 5000 |
| 4.0 | 225 | 315 | 17 | 10 | 198,2 | 5000 |
| 4.0 | 250 | 355 | 17 | 10 | 220,4 | 5900 |
| 4.0 | 280 | 400 | 17 | 10 | 246,8 | 5900 |
| 4.0 | 315 | 450 | 17 | 10 | 277,6 | 5900 |
| 4.0 | 355 | 500 | 17 | 10 | 312,8 | 5900 |
| 4.0 | 400 | 560 | 17 | 10 | 352,6 | 5900 |
| 4.0 | 450 | 630 | 17 | 10 | 396,6 | 5900 |
| 4.0F | 160 | 250 | 17 | 10 | 141,0 | 5000 |
| 4.0F | 225 | 315 | 17 | 10 | 198,2 | 5000 |
Verbindungstechnik und Programm

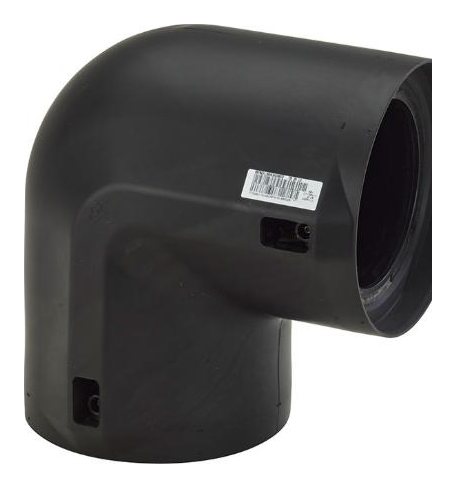

Verbunden wird per Elektroschweißung: Die Rohre kommen mit freien Enden, die Muffen und Fittings tragen die Heizwendel und eine integrierte Dichtungslippe, die die Verbindung wasser- und dampfdicht verschließt – die Isolierung bleibt durchgängig. Zum Programm gehören neben Rohren und Formteilen (Muffen, Winkel, T-Stücke, Reduktionen) auch Übergangsfittings auf andere Systeme, flexible Schläuche für Geräteanschlüsse, vorisolierte Armaturen, das werkzeugarme Push-System sowie bei COOL-FIT 4.0 eine Begleitheizung und passende Absperrklappen. Geschweißt wird mit MSA-Elektroschweißgeräten; für saubere Verbindungen gehören Schäl- und Ausrichtwerkzeuge zum System.
Typische Einsatzbereiche
COOL-FIT ist überall dort zu Hause, wo gekühlt wird und Betriebssicherheit zählt: Kaltwassersätze und Sekundärkreise in Industrie und Gebäudetechnik, Lebensmittel- und Getränkeproduktion, Kühlhäuser und Logistikzentren, Rechenzentren sowie Prozesskühlung. Die Kombination aus Korrosionsfreiheit, fester Dämmung und geringem Gewicht reduziert Betriebs- und Montagerisiken gegenüber nachgedämmten Metallleitungen deutlich.
Häufige Fragen zu COOL-FIT
Was bedeutet „vorisoliert“ bei COOL-FIT?
Rohre und Fittings bestehen aus drei fest verbundenen Schichten: PE-100-Mediumrohr, Isolierung aus GF-HE-Schaum und schlagfestem schwarzem Außenmantel. Die nachträgliche Dämmung auf der Baustelle entfällt komplett – und weil der Aufbau geschlossen ist, bildet sich kein Kondensat am Rohr.
Worin unterscheiden sich COOL-FIT 2.0 und COOL-FIT 4.0?
COOL-FIT 2.0 deckt d32 bis d140 (SDR11, PN 16) ab und ist laut GF für die Sekundärkühlung mit Medientemperaturen über 0 °C ausgelegt. COOL-FIT 4.0 reicht bis d450 (ab d160 als SDR17/PN 10), ist auch für Medientemperaturen unter 0 °C vorgesehen und kann erd- und außenverlegt werden; ergänzend gibt es Begleitheizung und Push-System.
Wie werden COOL-FIT-Rohre verbunden?
Per Elektroschweißung: Die Rohre haben freie Enden, die Fittings eine integrierte Heizwendel und eine Dichtungslippe, die die Verbindung wasser- und dampfdicht verschließt. So bleibt die Isolierung durchgängig geschlossen.
Was sind COOL-FIT 2.0F und 4.0F?
Die F-Varianten sind die brandschutzorientierten Ausführungen: COOL-FIT 4.0F hat einen schwer entflammbaren Mantel, COOL-FIT 2.0F einen Außenmantel aus PVC-U. Sie werden dort eingesetzt, wo erhöhte Anforderungen an das Brandverhalten gelten.
COOL-FIT lagernd bei Zickwolff
Als GF-Vertragshändler führen wir COOL-FIT 2.0 und 4.0 ab Lager – inklusive Fittings und Zubehör. Fragen Sie Ihre Dimensionen und Stückzahlen direkt an.
Fachliche Grundlage: GF-Preislisten COOL-FIT 2.0 und COOL-FIT 4.0 Deutschland 2026 sowie gfps.com; Zickwolff ist autorisierter GF-Vertragshändler, Bilder mit Freigabe des Herstellers. Prozentangaben zu Wärmeverlust, Montagezeit und Gewicht sind Herstellerangaben (Stand 2026). Maßtabelle gepflegt in unserer internen Datenschicht. Angaben ohne Gewähr – maßgeblich sind die aktuellen technischen Unterlagen und Planungsgrundlagen von GF. Fachlich geprüft und freigegeben: Juli 2026; berücksichtigter Normen- und Herstellerstand: Juli 2026.
